Кровля из металлочерепицы своими руками: обзор правильного кровельного пирога + тонкости укладки

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели. Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног. После проверьте вертикальность спила при помощи отвеса. К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки. Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

• Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
• Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше?  Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Монтаж гидроизоляции и системы стропил

Пирог кровли:1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 11 – обрешетка; 20 – потолок

Монтаж металлочерепицы своими руками: видео рекомендует выбирать межстропильное расстояние в районе от 60 до 90 см. Увеличение данного расстояния требует в дальнейшем использования досок обрешетки большего сечения. Для изготовления стропил используют брус, минимальное сечение которого составляет 150х50 мм.

Производители рекомендуют укладывать утеплитель, используя для этого все доступное пространство, при этом производители пленки чаще всего рекомендуют выполнять между утеплителем и гидроизоляцией зазор, позволяющий проветривать теплоизоляцию, удаляя влагу.

Гидроизоляция и обрешетка:3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – слой гидроизоляции; 11 – обрешетка; 23 – обрешетка начальная

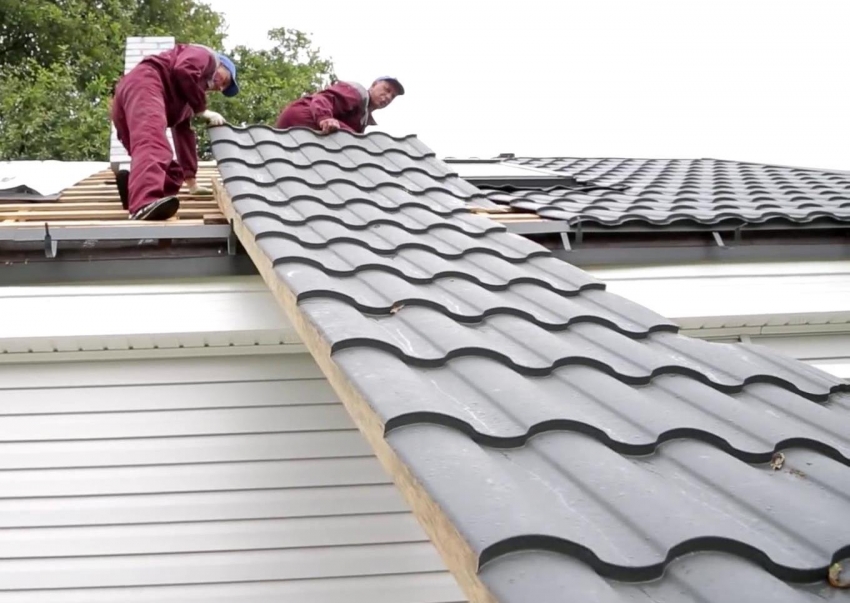

Монтаж металлочерепицы: видео – инструкция рекомендует поступать следующим образом:

1. Набивают на стропилах промежуточную обрешетку, высота которой – 50 мм;
2. Временно крепят к ней при помощи строительного степлера гидроизоляцию, окончательное крепление впоследствии выполняется при помощи реек контробрешетки, что позволяет существенно расширить выбор пленок гидроизоляции;
3. Гидроизоляцию раскатывают параллельно карниза в горизонтальном направлении. При укладке следующего слоя соблюдают нахлест, составляющий как минимум 150-200 мм, если уклон кровли 30° и более, либо 250 мм, если угол уклона составляет 12-30°, в случае хребтов вальмовой кровли нахлест гидроизоляции следует дополнительно увеличить на 50 миллиметров;
4. Стыки гидроизоляционной пленки располагают под контробрешеткой, выполняя нахлест как минимум в 100 мм, при этом можно не пользоваться соединительной лентой.

Существенным недостатком данного способа является то, что потоки воздуха выветривают тепло из утеплителя вместе с влажными парами, поэтому лучше применять гидроизоляцию с более высокой паропропускной способностью, но способной выдержать значительное водяное давление.

Это позволяет гидроизоляции также выполнять ветроизоляционную функцию. Кроме того, при этом нет необходимости устанавливать промежуточную обрешетку и оставлять зазор при укладке гидроизоляции поверх материала утеплителя, поскольку она также будет выполнять функцию ветроизоляции.

Прежде чем выполнять монтаж металлочерепицы – инструкция: видео предписывает также проверить прямоугольность скатов стропильной системы. В случае неравенства диагоналей ската их выравнивают при помощи дополнительных проставок под доски фронтона, и только после этого начинают монтаж гидроизоляции.

Контробрешетку прибивают с помощью оцинкованных гвоздей, что позволяет окончательно закрепить пленку гидроизоляции.

Проверка скатов на прямоугольность

Начальную обрешетину, в отличие от остальных, следует укладывать под верхнюю «ступеньку» металлочерепицы.

Соответственно, ее высоту следует подбирать так, чтобы она была больше прочих на значение высоты ступеньки, составляющее 18 мм. Следует также следить за тем, чтобы она была прямая и располагалась горизонтально параллельно карниза.

Перед установкой обрешетки под металлочерепицу следует разметить контробрешетку так, чтобы расстояние между составляющими обрешетку досками было 35 см, первое расстояние при этом делают 28-30 см. Для изготовления обрешетки используются доски, сечение которых составляет 100х30 мм.

В тех местах, где оборудуются печные и вентиляционные трубы, мансардные окна, люки и т.д., следует отбортовать гидроизоляцию на стенки данных выходов.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

• Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
• Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
• Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Инструкция по монтажу металлочерепицы «Монтеррей»

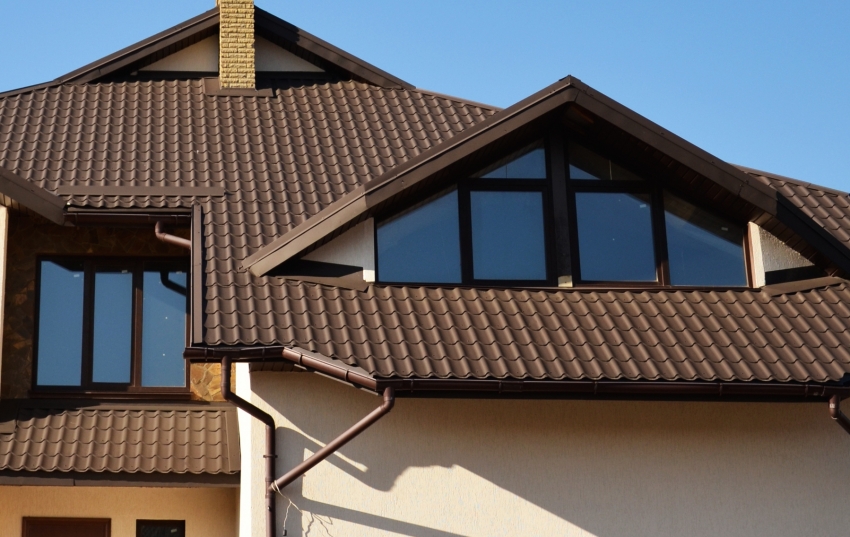

Отдельный вид металлочерепицы, бесспорно достойный внимания – монтеррей. Этот вариант пользуется большой популярностью, благодаря некоторым исключительным характеристикам:

• чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
• за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
• материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
• многослойная структура предотвращает возникновение коррозии;
• за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
• использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Металлочерепица «Монтеррей» — довольно прочный материал благодаря наличию ребер жесткости

Недостатков у этого материала всего два – большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что же касается особенностей, о которых нужно знать, перед тем как уложить металлочерепицу «Монтррей», то здесь играют роль такие аспекты:

• для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
• в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
• на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
• инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
• перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

При монтаже металлочерепицы «Монтеррей» необходимо установить качественную звукоизоляцию

Категорически нельзя производить разрезку листа в поперечном направлении, так как это может привести к тому, что профиль сомнется. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

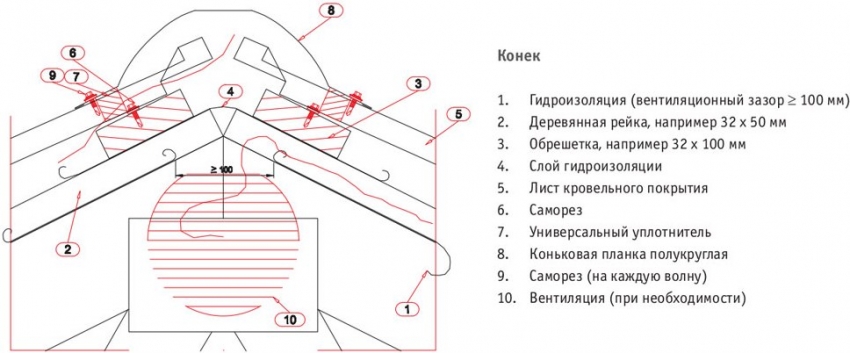

Схема монтажа конька для крыш с треугольным или трапециевидным скатом

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Расчёт материала

Стандартная длина выпускаемых различными производителями кровельных доборных элементов в виде планок составляет два метра. Чтобы правильно подсчитать необходимое количество всех необходимых в процессе монтажа планок необходимо выполнить следующие расчёты:

в зависимости от категории доборного элемента требуется сложить все длины тех сторон кровельных скатов, где их монтаж необходим в соответствии с технологическими стандартами;

полученную сумму длин требуется разделить в соответствии с нахлестом в десять сантиметров на 1,9;

для расчёта количества материала для обустройства нижней ендовы необходимо разделить полученный результат на 1,7 с нахлестом в тридцать сантиметров.

Для крепления всех доборных элементов необходимо использовать исключительно рекомендуемые производителем метизы. Закрепление коньковой планки выполняется посредством специальных коньковых саморезов, выдерживая стандартный шаг. При закреплении доборных элементов используются специальные кровельные гвозди, оптимальный размер которых составляет 30 х 10 х 2,5 мм.

Подводим итоги

Карнизные и торцевые планки крепятся к основанию посредством специальных оцинкованных гвоздей или нержавеющих, с потайным типом головки, саморезов с расстоянием – 12-15 сантиметров двумя рядами и в шахматном порядке. При устройстве карнизных планок выполняется нахлест 3-5 сантиметров.

Чтобы фронтальная планка имела качественное примыкание к карнизной планке необходимо после монтажа обрезать при помощи ножниц по металлу планку фронтонного свеса. Окончательное закрепление выполняется только после подгона и подрезки.

Использование индивидуальных доборных элементов позволяет придать зданию самобытный стиль. Для стандартных доборных элементов целесообразно использовать правило подбора цвета планок в тон основному кровельному покрытию.

Как крепить ветровую планку на профнастил – пошаговая инструкция

Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А»Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовленияПланка торцевая для металлочерепицы: назначение и порядок установкиВетровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крышиКак выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +ВидеоПланка торцевая для металлочерепицы: назначение и порядок установки

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

Расчёт материала и необходимые инструменты

Перед началом работ необходимо сделать замер крыши и рассчитать стоимость необходимого материала, чтобы не тратить деньги на лишние ненужные объёмы, а также не оказалось, что при самом процессе вам не хватит покрытия. Но чтобы это сделать правильно, прежде всего, нужно разобраться какие бывают листы металлочерепицы. Обычно их принято делить на:

• одномодульные;
• трёхмодульные;
• шестимодульные;
• десятимодульные.

Модуль – это лист из шести так называемых волн (декоративный защитный слой) на черепице с расстоянием в один шаг 35 сантиметров между рядами. Ширина листа с учётом декоративных элементов всегда больше рабочей поверхности приблизительно на один сантиметр, поэтому при расчёте необходимого материала необходимо замерить точную площадь работы.

Чтобы узнать, сколько рядов будет иметь ваша крыша с учётом размера выбранного материала, длину ската кровли делят на ширину рабочей поверхности листа и округляют в большую сторону.

Для вычисления длины ряда необходимо измерить расстояние от конька до карниза крыши и прибавить к нему длину карнизного свеса. К полученному результату добавляем количество рядов и умножаем на длину нахлеста (15 мм).

Перед началом работ, приготовьте все инструменты, что могут понадобиться при монтаже металлочерепицы, а именно: ножницы по металлу, шуруповёрт и дрель, молоток, маркер, длинную рейку, инструмент для измерения (рулетка), монтажную ленту, стремянку и защиту (очки и перчатки).

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.
