Что такое редуктор давления и почему его нужно ставить почти в каждой квартире

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше

Помимо этого, внимание стоит обратить на качество литья

Принцип действия и устройство работы редуктора давления воды в квартирах

Несмотря на довольно простую конструкцию, РДВ способен выполнять целый набор функций

Важно понимать, что он не просто уменьшает количество магистральных протечек, но и обеспечивает безопасность оборудования, отличающегося чувствительностью к перепадам, соединяющегося с системами

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Проточный

Подобная разновидность лишена каких-то динамичных деталей, что значительно повышает срок ее эксплуатации. Уменьшить водяной напор удается путем разделения общего потока жидкости на несколько отдельных, затем формирующихся в канальцы прибора. На конце они вновь объединяются.

Область применения: поливные и оросительные системы. Для корректного функционирования рекомендуется устанавливать вторичные механизмы.

Мембранный

Пропускная способность данной разновидности варьируется от 0,5 до 3 м3/час. Ее поставляют в комплексе с пружинными мембранами, призванными контролировать водные процессы.

Генеральная миссия пружины заключается в воздействии на встроенные клапаны, ответственные за объем потоков. Чтобы предотвратить попадание грязи внутри, с помощью автономной камеры монтируется специальная мембранная установка.

К недостаткам подобных моделей можно отнести сложность ремонта, а также дороговизну обслуживания.

Поршневой

Пожалуй, самая простая разновидность, с конструкторской точки зрения. Регуляция давления осуществляется за счет подпряженных поршней, увеличивающих или уменьшающих зазоры между внутренними клапанами. Для сторонних манипуляций предусмотрен вентиль. С его помощью на пружину оказывается давление.

Среди частых причин поломок обычно выделяют засорение. Однако его вполне можно предотвратить – просто установите очистительный фильтр.

Электронный

Такие модели особенно часто используются в промышленных водопроводных системах. Устройства дополняются датчиками движения, автоматически анализируют сведения об объеме и напоре потока, необходимости активации контрольной помпы.

К составным частям относят:

• датчики;
• электронные платы;
• специализированные втулки;
• магистральные патрубки.

Приборы поставляются с дисплеями, на которых отображается вся актуальная информация об уровне давления в водопроводе. Основная задача устройств – отслеживать водные потоки, предупреждать гидроудары.

Автоматические

Такие модели включают две составленные части – мембранную и пружинную. За счет установленных гаек удается регулировать силу сжатия в случае чрезмерного напора жидкости.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Алгоритм действия отталкивается от следующего положения: чем ниже системное давление, тем меньше смыкаются мембраны. Главная отличительная черта – корректирующие шайбы, помогающие вручную выставлять рабочий диапазон.

Инструкция по очистке регулятора давления

Профилактику изделия делают двумя способами:

• снимают прибор и демонтируют сердцевину;
• полностью извлекают регулятор.

Пошаговая инструкция без снятия устройства:

• снимите верхнюю крышку и если есть, нижнюю дополнительную;
• вытащите начинку РДВ;
• удалите загрязнения;
• очистите уплотнители, старые — замените;
• промойте все элементы теплой водой;
• выполните монтаж конструкции в обратной последовательности.

Пошаговая инструкция со снятием прибора:

• найдите на изделии стрелку движения напора;
• выведите патрубок;
• скрутите с трубы изделие;
• прочистите комплектующие по схеме выше;
• если на металлических элементах появилась ржавчина, удалите ее;
• вытрите детали насухо;
• соберите устройство и установите на исходное место.

Регуляторы давления воды

Мембранные и поршневые регуляторы давления воды Officine Rigamonti (OR), Honeywell, ICMA, Pintossi, Atoll

Регулятор давления воды — маленький защитник сантехнических приборов!

Регуляторы давления воды предназначены для стабилизации и понижения давления в системе водоснабжения. Редуктор давления — это важный элемент в системе, он является защитным устройством, для примера условно сравним его с стабилизатором напряжения сети 220 вольт, стабилизатор защищает электрические приборы от резких скачков напряжения в сети, а редуктор давления воды защищает сантехнические приборы и бытовую технику (стиральные машины, фильтры очистки питьевой воды, водонагреватели и т.п.).

Требования для установки редукторов давления воды: Установить редуктор давления достаточно просто, главное придерживаться следующих правил.

• Редуктор необходимо устанавливать после фильтра механической очистки воды.
• Установка осуществляется строго по стрелке указателя потока воды.
• Как правило редуктор имеет отверстие для установки манометра со шкалой давления, манометры бывают с тыльным и с вертикальным подключением. Манометр устанавливается шкалой вверх.

Настройка давления воды

• Регулировка давления осуществляется при помощи поворота винта, который прижимает или ослабляет пружину, она в свою очередь открывает или закрывает рабочий клапан.
• Редукторы давления как правило позволяют выставить давление на выходе 0,5 — 7 бар. Рекомендуемое давление для квартир 2 — 3 атмосферы.
• Для уменьшения давления воды, винт поворачивается против часовой стрелки, повернув винт в обратную сторону, давление увеличится.

Мембранный и поршневые регуляторы давления воды — в чем отличия?

Мембранный регулятор давления благодаря наличию компенсационной камеры и перекрывающей мембраны, позволяет получить на выходе стабилизированное давление воды на выходе.

Основными преимуществами таких редукторов является:

• Мембранные редукторы давления воды не имеют трущихся частей, по этой причине они не так требовательны к качеству воды и надежность таких редукторов значительно, чем у поршневых редукторов с пружинными блоками.
• Как правило у мембранных регуляторов диапазон регулировки расширенный – от 0,5 до 7 бар.
• Лучше сглаживают перепады давления воды на входе.
• Работа с большим диапазоном давления.
• Работа с более низким расходом воды. Но и цена таких редукторов значительно выше чем у поршневых.

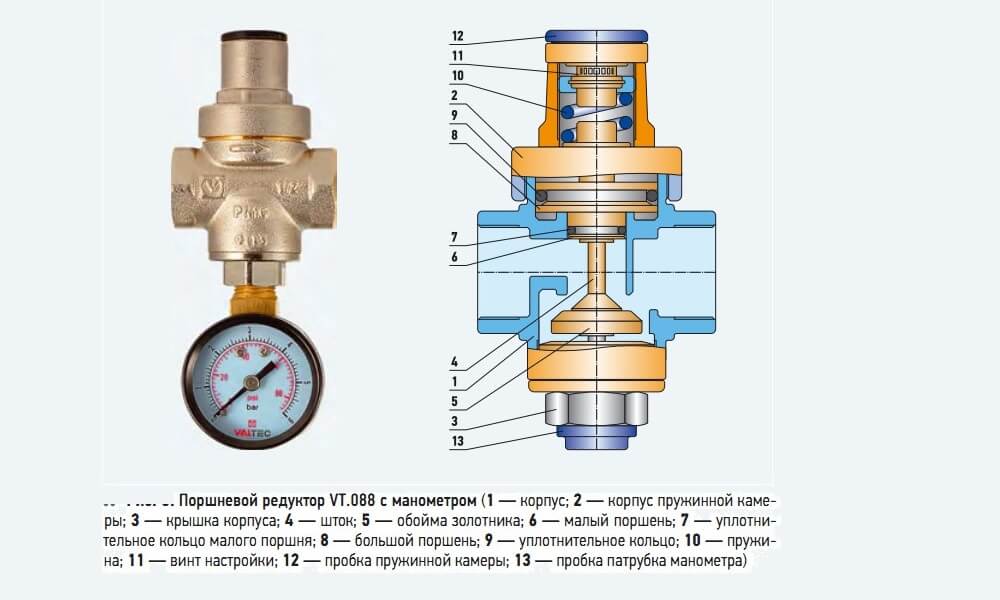

Поршневой редуктор давления воды в своей конструкции содержит поршень, который поджат пружиной. В зависимости от давления воды на выходе, поршень поджимает проход, выпускающий воду на выход.

Особенность поршневых редукторов давления воды:

• Наличие движущихся частей внутри корпуса.
• Более высокие требование к фильтрации воды на входе.
• Максимальная скорость потока воды ограничена 2 м/с (что бы исключить повышенный износ механизма поршня).
• При большом расходе воды, происходит существенное снижение давления.

NEW Новое поступление в наш ассортимент редукторов давления воды — мембранные редукторы от производителя OFFICINE RIGAMONTI (Италия)

Отличительные особенности мембранных регуляторов OR серии 0028:

Компания OFFICINE RIGAMONTI, сокращенно (OR) ранее производила мембранные редукторы давления воды для компании VALTEC, модель VT.085.N, которая зарекомендовала себя с хорошей стороны. Сантехники и монтажные организации с удовольствием используют данную продукцию и по сей день, но редукторы давления VALTEC не имеют разъемных соединений, которые в свою очередь значительно упрощают монтаж и последующее техническое обслуживание приборов.

В регуляторах давления воды OR серии 0028, реализована функция разъемных соединений. В базовом наборе включены американки 1/2х3/4″, такой функционал ранее был доступен только в редукторах премиум класса, например редуктор давления FAR НР-НР серии FA 2810 или редукционный клапан Honeywell D06F B. Но стоимость таких моделей существенно выше чем у редукторов от производителя OFFICINE RIGAMONTI, при этом допустимая максимальная температура у FAR и Honeywell —70°С, что на 10°С меньше чем у редукторов OR, там допустимая температура 80°С, запас прочности мембран OR добавляет надежности в системе водоснабжения.

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Самыми надежными ограничителями давления воды являются редукторы мембранного типа. Конструкция таких приборов не предусматривает применение подвижных элементов, которые приводятся в движение воздействием извне. Кроме того, все функциональные элементы таких ограничителей надежно герметизируются.

По сравнению с регуляторами поршневого типа, у мембранных моделей пружина поддерживает не поршень, а специальную мембрану. При этом следует отметить, что жидкость поступает в отдельный отсек, а сама пружина постоянно находится в специальной камере и она не подвержена воздействию влаги. Благодаря эластичной мембране усилие пружины передается непосредственно на сам клапан. Благодаря этому диаметр прохода жидкости через прибор меняется. Регулировка мембранных ограничителей осуществляется благодаря применению специального винта.

Главным достоинством ограничителей мембранного типа является их неприхотливость. Такие устройства, во время их эксплуатации не нужно постоянно чистить от скопления разнообразных загрязнений. Однако ремонт таких аппаратов является более сложным, по сравнению с моделями поршневого типа. Осуществить замену эластичной диафрагмы в таких устройствах могут только опытные, квалифицированные специалисты.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Однозначной рекомендации по выбору редуктора дать нельзя: решение будет зависеть от конкретных обстоятельств. Если, к примеру, сети старые и вода загрязнена продуктами коррозии, то предпочтительнее мембранный редуктор, а, если бюджет или возможность установки ограничены, то удобнее будет поршневой. В любом случае, устройство должно быть от известного производителя.

Реле давления воды

Реле давления воды в системе водоснабжения включает насос для заполнения водой гидроаккумулятора при понижении давления ниже заданного значения. Насос отключается, когда давление в гидроаккумуляторе достигает максимального. Затем вода расходуется, давление падает, и реле опять включает насос. Цикл повторяется.

Установка редуктора давления воды своими руками – насколько это сложно?

На самом деле установить регулятор давления воды в квартире или частном доме может любой, даже начинающий домашний мастер – особых знаний и умений это не требует. Сейчас стоит рассмотреть различные варианты подобного монтажа. Так же предлагаем Вашему вниманию и подробную пошаговую инструкцию выполнения такой работы с фото примерами всех выполняемых действий.

Подобное устройство всегда устанавливается на ввод

Регуляторы давления воды в квартире: пошаговая инструкция по установке

Рассмотрим пример подключения редуктора водяного давления в квартире с увеличенной колбой фильтра очистки в санузле, с выходом на водоснабжение ванной комнаты.

Фото пример	Выполняемое действие
	Сначала необходимо собрать сам квартирный регулятор давления. Показанные боковые отверстия закрываются заглушками, при отсутствии манометров. В последующем их можно легко установить
	Выставляется необходимое давление в системе. Для этого нужно ослабить (но не выкручивать!) центральный винт и поворачивать зеленый регулятор до нужного значения
	Для монтажа полипропиленовыми трубами используется специальный переходник, который обычно идет в комплекте
	Перекрыв вводной кран, начинаем монтаж. Лен нужен для обеспечения герметичности соединения
	Для начала монтируем отстойник. Он удержит крупные частицы
	После, так же с обмоткой из льна прикручиваем соединение самого редуктора…
	…и устанавливаем его на место
	Сюда монтируется дальнейшая подача воды на ванную комнату
	А это уже спускной кран, позволяющий слить воду с частицами грязи, которая отстаивается в процессе эксплуатации

Как можно понять, ничего архисложного в подобном монтаже редукторов на воду в квартирах нет. Главное – это внимательный подход к монтажу всех соединений.

Где разместить регулятор давления в частном доме

Очень многое в системе водоснабжения частного дома зависит от подачи. Чаще всего дома подключены к централизованной системе. В этом случае установка регулятора ничем не отличается от предыдущего варианта. Если же на придомовой территории расположена скважина, откуда осуществляется водозабор, необходима установка автоматического устройства, которое располагается непосредственно на двигателе насоса или вблизи него.

В частном доме придется установить насосную станцию

Но для того, чтобы все работы выполнялись как можно проще, производитель предлагает подобные агрегаты уже в сборе. В их приобретении есть определенный смысл. Дело в том, что не факт, что приобретенное реле давления будет правильно функционировать с тем или иным двигателем. Именно поэтому рекомендуется приобретать регулятор именно той фирмы, которая произвела насос. Или же стоит подумать о приобретении всего оборудования в комплекте.

Электродвигатель вместе с регулятором давления воды для насоса, обычно, располагается в отдельном помещении частного дома, где он будет не подвержен различным климатическим воздействиям. Если же речь идет о централизованной системе, то размещение подобного устройства немного иное. В этом случае устанавливается обычно регулятор давления на входе в дом, но уже непосредственно в жилом помещении.

Примерно таким образом осуществляется водоснабжение в частном доме с применением реле давления

Приобретая регулятор давления воды для насосной станции следует быть крайне внимательным. Он должен не только удовлетворять требованиям мастера, но и обладать характеристиками, совместимыми с электродвигателем.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

При помощи сторонней организации

Для замены редуктора требуются определенные знания и навыки. Даже такая простая процедура требует понимания ее смысла и соблюдения действующих правил. Далеко не у всех владельцев квартир имеются нужные инструменты, а также время и желание их приобретать.

В таких случаях проще и правильнее обратиться за помощью к специалистам. В каждом городе есть специализированные организации, выполняющие различные сантехнические работы.

Замена редуктора — это как раз их профиль, поэтому можно обратиться к ним с заявкой и решить вопрос.

Куда и как обратиться?

Для того, чтобы отыскать нужную фирму, можно использовать несколько способов:

1. Поинтересоваться у знакомых, где находятся подобные фирмы.

2. Почитать объявления в местных газетах. Все подобные организации постоянно размещают свою рекламу.
3. Поискать в интернете. Наиболее успешные и продвинутые компании обязательно имеют свой сайт, поэтому достаточно ввести поисковый запрос.
4. Обратиться в свою управляющую компанию, если ее работники, по мнению пользователя, обладают достаточной квалификацией.

Любой из этих вариантов может дать нужный результат. Однако, рекомендуется обращаться в наиболее солидные фирмы, которые дают гарантию на свою работу. В таких случаях можно быть уверенным в получении ожидаемого эффекта.

Сколько это стоит?

Средняя стоимость смены регулятора у разных организаций составляет от 900 до 2000 руб. В эту сумму не входит стоимость самого устройства, оплата только за выполнение работ.

Результат

После выполнения работ в квартире владельца будет стабилизировано и приведено к оптимальному значению давление воды. Исключатся поломки и разрывы подводки из-за гидроударов, прекратятся скачки давления воды.

Заключение

Вопрос нормального содержания всей сантехники (будь-то домашней или промышленной) без установки редуктора водного давления решить практически не представляется возможным в современных условиях. Подключение данного прибора позволяет сразу решить несколько задач:

• Обеспечить безопасную работу оборудования и техники без риска повреждения их водопроводными гидроударами;
• Получить надлежащую стабильность потока после его прохода через устройство;
• Достичь определенного и устойчивого напора для системы водопровода, а в необходимых случаях – произвести его корректировку;
• Снизить шум в трубах при движении воды.

Стоит отметить, что финансовые затраты на прибор окупаются быстро и обеспечивают владельцу комфортное существование и работу.
