Расходы на отопление: как сэкономить и не замёрзнуть

Виды регулировки систем отопления

Регулировка системы отопления многоквартирного дома может осуществляться путем использования в системе труб различного диаметра. Как известно, скорость прохождения и давление жидкости и пара в трубопроводе зависят от диаметра отверстия трубы. Это и позволяет осуществлять регулировку давления в системе путём комбинирования труб с различным диаметром друг с другом.

Это максимальный диаметр труб, используемый в системе отопления. В подъездах для распределения тепла используются трубы диаметром 76-50 мм. Выбор зависит от размеров здания. Монтаж стояков производится из труб диаметром 20 мм. Концевики «лежаков» закрываются шаровыми кранами с диаметром 32 мм, которые устанавливаются обычно на расстоянии 30 см от крайнего стояка.

Однако такая регулировка системы отопления здания не позволяет эффективно выравнивать гибкое давление в системе. Таким образом, температура в жилых помещениях верхних этажей заметно понижается. Поэтому используется гидравлическая система отопления, которая включает в себя циркуляционные вакуумные насосы и автоматические системы регулирования давления.

При этажности домостроения выше двух этажей использование системы с подкачкой для циркуляции воды обязательно. Регулировка системы отопления многоквартирных зданий осуществляется чаще всего вертикальными системами водяного отопления, которые называются однотрубными.

Разводка

Установка в дом отопления  — водоснабжения начинается с выбора схемы разводки инженерных систем.

ХВС

Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).

Разводка может быть:

Изображение Описание

Тройниковая разводка типична для зданий советской постройки

Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор.

Коллекторный шкаф на водоснабжении

Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто.

ГВС

Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.

Подача ГВС с рециркуляцией от бойлера косвенного нагрева

Отопление

Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.

Кроме того, разводка отопления может быть:

Изображение Описание

Классическая «ленинградка»: батареи подключены параллельно единственному розливу

Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами.

Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами.

Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них

Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное.

Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла.

Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей.

Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок

Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры.

Схемы подключения радиаторов

Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.

Изображение Описание

Одностороннее подключение — для умеренного количества секций

Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам.

Диагональное подключение к двум розливам

Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций.

Подводки подключены только к нижнему коллектору радиатора

Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель.

Циркуляция горячей воды в бойлере

Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.

В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

  • Отсекающим краном.
  • Обратным клапаном.
  • Предохранительным клапаном.
  • Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

Схемы сетей

Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.


Кольцевая схема подключения

Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.

То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.

Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.


Схема разводки ГВС

Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник

То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.

Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.

Почему именно эта температура

Здесь две причины.

  • Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
  • Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.


Температура воды Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.

То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.

Тупиковые схемы

Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.

Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.


Тупиковая схема

Тепловые сети

Попав в трубки сетевых подогревателей, вода нагревается и передается по подземным трубопроводам дальше в тепловую сеть за счет насосов, гоняющих воду по трубам. Теплосети, как правило, несут воду 70-150 градусов – все зависит от температуры снаружи: чем ниже градус на улице, тем горячее теплоноситель.

Перевалочным пунктом для теплоносителя становится центральный тепловой пункт ( ЦТП). Он обслуживает сразу целую систему зданий, предприятие или микрорайон. Это своеобразный посредник между объектом, создающим тепло и непосредственным потребителем. Если в котельной вода нагревается благодаря сгоранию топлива, то ЦТП работает с уже нагретым теплоносителем.

Читать дальше: Аренда помещения в бюджетном учреждении проводки

Системы отопления на выставке

На специализированной выставке «Электро», которая пройдёт в ЦВК «Экспоцентр», вы сможете узнать, какую систему отопления оптимально всего выбрать именно для вашего дома или производства, чтобы максимально сделать её эффективной и экономичной. Также, тут вы найдёте современное высококачественное и надёжное отопительное оборудование, преимущественно электрическое.

Приходите на выставку «Электро», чтобы ещё больше узнать о системах отопления: видах, особенностях, выборе для предприятий и частных домов.

Однотрубная система отопленияОборудование для отопленияЭнергосбережение на производстве

Системы накопительного типа

Бойлер и циркуляция системе водоснабжения

Бойлер — это бак, который имеет хорошую теплоизоляцию и большие размеры. Обычно в бак встроены электрический нагреватель и трубчатый теплообменник, который подключен к котлу. Практически постоянно вода нагревается за счет котла. ТЭН включается, когда котел отключен или когда требуется большое количество горячей воды. Такая схема работы ГВС называется бойлером косвенного нагрева, это закрытая система.

Схема накопительного бойлера

При необходимости горячая вода уходит из верхней части бойлера, после этого снизу поступает холодная, которая снова нагревается. Современные бойлеры оснащают еще и солнечным нагревателем, для этого в нижнюю их часть вставляют дополнительный теплообменник. Вода нагревается при помощи солнечной энергии, а если ее недостаточно, то для дополнительного нагрева используется котел или ТЭН.

Бойлер послойного нагрева

Данный тип построения системы горячего водоснабжения становится очень популярным. В этой схеме нет теплообменника, а вода нагревается, проходя через проточный нагреватель. Принцип работы следующий: сначала тратится горячая вода сверху, на ее место снизу поступает холодная вода, насос прогоняет воду через нагреватель проточного типа.

Потребитель практически сразу получает горячую воду и не надо ждать, пока нагреется вода во всем бойлере, как в предыдущем типе водонагревателя. Такое решение позволяет приобретать бойлер для ГВС меньшего размера и брать нагреватель меньшей мощности, при этом комфорт пользователя не уменьшается.

Система с циркуляцией воды

Использование бойлера позволяет сделать так, чтобы горячая вода в водопроводе циркулировала. Места, где отбирают воду из ХВС, подключают к кольцевому трубопроводу, при этом длина каждого участка не должна превышать 2 метра. В этой системе водоснабжения используется маломощный насос с небольшими габаритами.

Если сделать уклоны, то вода может циркулировать и без помощи насоса. Такое решение позволяет подавать воду к точкам забора постоянно, и ее можно брать из нескольких мест одновременно, это открытая система ГВС.

Рекуперация тепла от стоков канализации

Чтобы экономить расходуемую энергию, которая тратится на горячее водоснабжение в частном доме, существуют различные способы. После использования теплая вода часто просто стекает в канализацию. Чтобы этого не происходило, используют систему рекуперации, то есть возврата части энергии из канализационных стоков снова в систему ГВС.

Перед тем как попасть в бойлер, вода идет в теплообменник, в который также направляются стоки из канализации. Они начинают взаимодействовать, но между собой не смешиваются. Это позволяет обеспечить поступление в бойлер уже теплой воды, поэтому на ее нагрев тратится меньше энергии. Хотя это и более сложная система, но она позволяет экономить энергию, что является весьма актуальным вопросом.

Виды систем теплоснабжения

Системы теплоснабжения классифицируются по:

  • температурному режиму (высокопотенциальные, среднепотенциальные и низкопотенциальные);
  • типу теплоносителя (паровые и водяные);
  • числу трубопроводов (однотрубные, многотрубные);
  • способу подключения (одноступенчатые и многоступенчатые);
  • способу подачи воды на ГВС (открытые и закрытые).

Открытая и закрытая система – это принцип организации систем теплоснабжения, а не ГВС.

Схемы подачи горячей воды можно разделить на две группы в зависимости от размещения источника тепла:

  1. Децентрализованная. Обслуживает один объект.
  2. Централизованная (ЦСГВ). Подогрев воды обеспечивает ТЭЦ или котельные. Могут использоваться закрытые или открытые системы водоснабжения.

Система подачи горячей воды. Сравнение видов

Системы подачи горячей воды подразделяются на два вида: открытые и закрытые.

При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям.Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.

При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.

Основные элементы теплового узла:

  • газовые или электрические котлы для индивидуального отопления;
  • проточные водонагреватели;
  • теплообменники, использующие горячую воду центральных магистральных сетей.

Преимущества:

  1. Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
  2. Снижается расход централизованного теплоносителя.

Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.

Отличие и схожесть двух систем

Многих интересует вопрос, чем отличается открытая система горячего водоснабжения от закрытой?

В открытых или тупиковых системах перед подачей потребителю кипяток разбавляется холодной водой до нужной температуры. Вода для подогрева должна контактировать с теплоносителем. В закрытых системах подогрев производится за счет теплообмена, чем и отличается от открытой схемы.

Использование закрытой системы подразумевает то, что для подогрева холодной воды, поступающей из централизованного водопровода, будет использован теплоноситель, подаваемый из тепловой сети.

В открытой системе ГВС — горячая вода отбирается непосредственно из тепловой сети. Ее допустимо использовать только для удовлетворения бытовых нужд, например, для мытья посуды или стирки. Такая вода может иметь температуру до 75 градусов. Необходимо отметить, что главное преимущество закрытой системы ГВС — это качество воды. Как правило, при соблюдении всех проектных требований и отсутствия нарушений при ее монтаже — вода полностью отвечает требованиям ГОСТ Р 51232-98.

Проще всего получить горячую воду открытым способом, но вода быстрее остывает и теряет в качестве. Для более длительного сохранения высокой температуры, схему следует закольцевать. Отличительным признаком закрытых систем как раз является кольцевая циркуляция воды.

Достоинства есть у обеих систем, например, у открытой схемы ниже стоимость. Открытая и закрытая сеть дает воду разного качества. Чтобы соответствовать питьевому качеству, должна проводиться деаэрация воды в постоянном режиме.

Схожесть двух систем заключается в максимальной передаче тепла, что сказывается на эффективности этих сетей. Повысить эти показатели можно, установив тепловой насос на любую из систем.

Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.


Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.


Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

Экономим твердое и жидкое топливо

Для владельцев твердотопливных котлов есть вариант с использованием брикетированного топлива. Да, это спрессованные отходы, но они экологически чистые, и имеют очень приличную теплоту сгорания. Чаще всего перерабатываются отходы лесопромышленной отрасли и сельского хозяйства.

Если идея кажется вам неплохой, но цена на брикеты впечатляет, поищите производителей ближе к дому: в себестоимости значительная доля — это транспортные расходы. Если найдется производство поближе, цена будет значительно ниже.

Топливные брикеты или евродрова — возможно это ваш способ сэкономить на топливе

И еще вариант, но это для тех, у кого горючие отходы в наличии или по бросовой цене: изготовление топливных брикетов своими руками. Прессы могут быть самые разные. Для бытового использования вообще можно сделать его из нескольких досок.

Если все эти «танцы с бубнами» не для вас, присмотритесь к пиролизным котлам и котлам длительного горения. Оборудование недешевое, но действительно экономичное.

Для экономии жидкого топлива важно выбрать продуктивную горелку и организовать фильтрацию и подогрев солярки. В этом случае сгорать топливо будет полностью, что и обеспечит большее количество тепла при минимальном его расходе

Затраты на систему отопления

Существует 2 вида затрат на систему отопления:

  • Капитальные;
  • Эксплуатационные.

Капитальные – стоимость котлов, отопительных приборов, труб, других материалов и оборудования. Эксплуатационные – затраты во время использования системы отопления.

Уменьшение затрат на котельные агрегаты, систему автоматики, схему отопления приводят к большим затратам в период эксплуатации. И наоборот – установка высокоэффективных теплогенерирующих установок, современной системы автоматизации, оптимальная конфигурация оборудования позволяют многократно снизить затраты при использовании отопления. К тому же выбор оптимальной схемы системы отопления существенно повысит комфорт в помещении.

Независимо от выбора системы отопления при ее установке лучше довериться профессионалам, которые сами проведут проектные и монтажные работы.

Профессионалы выберут наиболее подходящее оборудование и оптимальную схему разводки, систему подачи теплоносителя.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

  • спиралевидные нейлоновые дюбели;
  • металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

Крепление на клеевой анкер производится следующим способом:

  1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
  2. Из отверстия удаляется бетонная пыль.
  3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Система управления «Умный дом»

Автоматические устройства комплекса “Умный дом” способны внести огромный вклад в дело экономии энергоносителей, используемых для получения тепла.

Максимального уровня эффективности можно достичь, выбирая систему, оснащенную рядом дополнительных функций, а именно:

  • погодозависимым управлением;
  • датчиком температуры, устанавливаемым внутри помещения;
  • возможностью внешнего управления при предусмотренном обмене данных;
  • приоритете контуров.

Рассмотрим все вышеперечисленные преимущества подробнее.

Погодозависимое управление температурой в доме предполагает корректировку уровня нагрева теплоносителя в зависимости от температуры наружного воздуха. Если на улице ударил мороз, вода в радиаторе будет несколько горячее, чем обычно. В то же время при потеплении нагрев будет осуществляться менее интенсивно.

Отсутствие же подобной функции часто приводит к излишнему повышению температуры воздуха в комнатах. Это не только ведет к перерасходу энергоносителей, но и не слишком комфортно для обитателей дома.

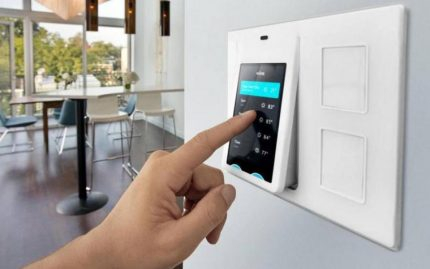

Сенсорные панели управления предоставляют возможность выбора опции энергосберегающего режима, что позволяет быстро и без особого труда отрегулировать температуру в доме

Датчик комнатной температуры нужен не только для контроля за поддержанием автоматически установленной температуры. Как правило, это устройство совмещается с регулятором, что позволяет при необходимости повысить или понизить нагрев.


Внешний датчик температуры – непременная составная часть большинства блоков управления «Умных домов». Подобные приборы в обязательном порядке устанавливаются в помещении, а если подача тепла осуществляется поэтажно, то и на каждом этаже

Терморегулятор можно запрограммировать на снижение температуры в комнатах в течение определенных часов, например, когда обитатели дома уходят на работу, что способствует значительной экономии расходов тепла.

Приоритет отопительных контуров при одновременном функционировании различных устройств. Так, при включении бойлера блок управления отключает вспомогательные контуры и другие устройства от теплоснабжения.

Благодаря этому снижается мощность котельной, что позволяет уменьшить топливные расходы, а также равномерно распределить нагрузку на заданный отрезок времени.

Система климат-контроля, связывающая в единую сеть управление кондиционированием, отоплением, электроснабжением, вентиляцией, не только повышает комфорт в доме и сводит к минимуму риск внештатных ситуаций, но и позволяет экономить энергоносители.


Приводы климат-контроля, регулирующие все функции поддержания температурных параметров в комнате, как правило, скрываются от глаз, например, размещаются в коллекторном шкафу

Основные теплотехнические понятия

Те времена, когда обогрев жилья достигался любой ценой без оглядки на расход ресурсов, давно канули в лету. Запасы энергоносителей на планете скудеют с каждым днем, из-за чего человечество вынуждено искать пути удешевления технологий кондиционирования внутреннего климата. Однако осуществить такого рода замыслы невозможно без обладания хотя бы элементарными понятиями о том, как тепло появляется в наших домах и почему его запас приходится периодически восполнять.

Забегая вперед, отметим любопытный факт: уже сегодня существуют дома, в которых потери тепла составляют всего 15–20 Вт с одного квадратного метра ежечасно.

Нужно понимать, что речь идёт о вполне ординарных объектах: на данный момент развитие отрасли строения пассивных домов — вполне развитая индустрия.

Для пущей эффектности подметим, что тело человека выделяет порядка 100-120 Вт тепловой энергии даже в состоянии покоя. Таким образом, в жилище пассивного типа человек способен поддерживать комфортную температуру только фактом своего существования.

Конечно, при условии, что размер помещения ограничен 5–7 м2, но прибавьте к этому гораздо более мощные источники тепла, которые мы не привыкли замечать: холодильник, персональный компьютер, кухонную плиту.

Каким образом достигается столь показательный энергетический баланс?

Все очень просто: вместо того, чтобы вливать неисчислимые порции энергии ведётся борьба над сокращением утечек тепла из здания.

На первый взгляд изоляция тепла в таких масштабах может показаться нереальной, однако ещё полвека назад в отдельных холодильных установках демонстрировалась степень ограничения тепловых потерь около 3–5 Вт на каждый квадратный метр ограждающих конструкций, что поистине можно назвать впечатляющим результатом.

Сегодня эти технологические достижения все более активно внедряются в практику гражданского строительства.

Но перейдём к теме нашего обсуждения: как всё-таки обеспечить экономию в отоплении зданий? В действительности есть всего лишь два пути для достижения этой цели:

  • следить за тем, чтобы как можно большее количество энергии преобразовывалось в полезное тепло;
  • ограничить утечку тепла из замкнутого пространства.

На первый взгляд всё просто, однако вы удивитесь, сколь разнообразными могут быть ухищрения, которые смог реализовать на практике человек для достижения комфортных условий в среде своего пребывания.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
