Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Digitrode

Вакуумный насос представляет собой просто воздушный насос, как компрессор, но только здесь вы используете отверстие в качестве входного для всасывания, а не в качестве выходного для выдува. Из многих воздушных компрессоров можно сделать хорошие вакуумные насосы, если вы сможете найти воздухозаборник, грамотно его подключить и прикрепить соответствующий шланг или фитинг.

В этом материале будет продемонстрировано, как переделать 12-вольтовый воздушный компрессор для накачки шин в вакуумный насос.

Вакуум, созданный этим насосом, в несколько раз сильнее, чем вакуум, который может обеспечить любой пылесос. По своим характеристикам такой насос приближается к пластинчато роторным насосам, за исключением того, что последние обладают более низким уровнем шума и вибраций, а также более высокой энергоэффективностью.

Итак, первое, что нужно сделать, это открыть корпус воздушного компрессора. Внутри вы найдете небольшой двигатель, пару шестерней и маленький поршневой насос.

Затем найдите воздухозаборник. Это такое отверстие или несколько отверстий, через которые воздух поступает в цилиндр.

Далее нужно подобрать или сделать соответствующий фитинг шланга.

После получения подходящего фитинга нужно подготовить воздухосборник к его подключению. Для этого желательно сделать небольшие стенки вокруг отверстий воздухосборника из жаропрочного металла с эпоксидным наполнителем.

Затем следует прикрепить фитинг вакуумного шланга. Для лучшей фиксации желательно еще добавить некоторое количество жаропрочного металла с эпоксидным наполнителем, тем самым увеличив стенку.

После успешной фиксации фитинга можно прикрепить вакуумный шланг.

Чтобы получить доступ к этому вакуумному шлангу после сборки конструкции, сначала в корпусе нужно проделать отверстие для него.

Вырезав отверстие и просунув в него вакуумный шланг, можно аккуратно собрать корпус, надежно закрутив все болты и зафиксировав все соединения.

В конечном итоге можно отрезать конец шланга компрессора накачки шин за ненадобностью и аккуратно сложить остаток этого шланга в специальный разъем корпуса, поскольку он вам больше не понадобится, так как теперь вместо воздушного компрессора мы получили отличный вакуумный насос. Такой насос очень мобилен и удобен в использовании, поскольку может работать от источника питания 12 В (автомобильного аккумулятора).

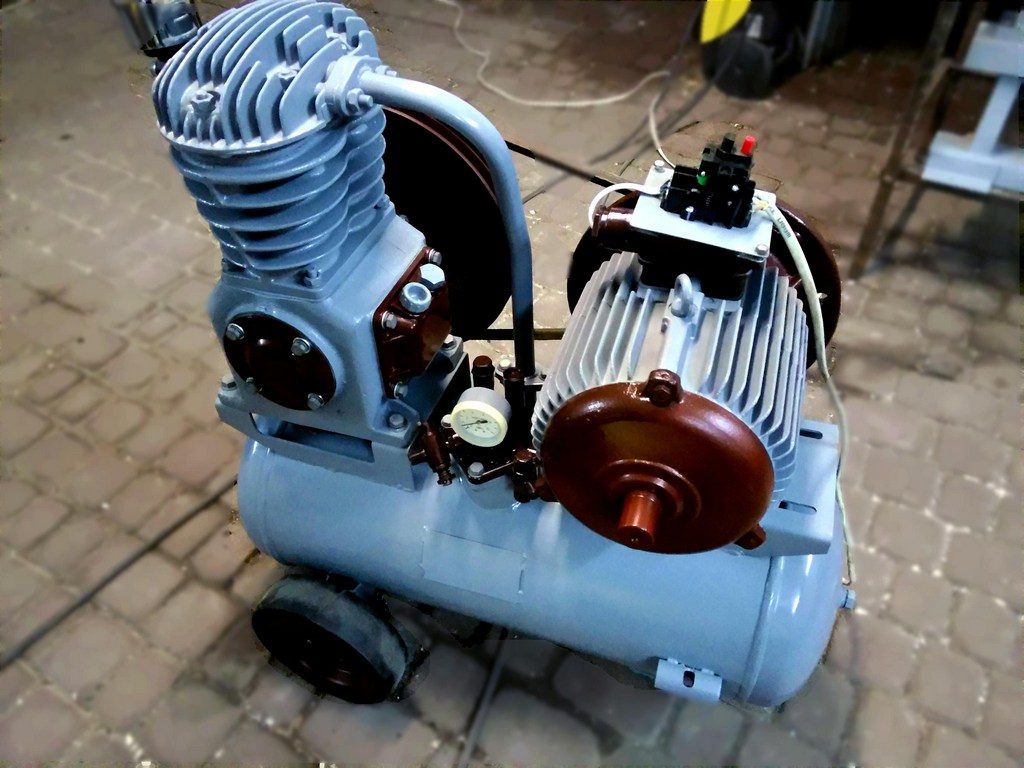

Принцип работы

Компрессор самодельный работает по элементарной схеме:

Подключается насос с электрическим питанием или ручного типа.
В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Пошаговая инструкция по самостоятельному вакуумированию кондиционера

Если вы хотите самостоятельно выполнить вакуумизацию сплит-системы, вам потребуется следующее оборудование:

вакуумный насос;
коллектор с цифровым или аналоговым вакууметром или манометром;
вентильный ключ и отвертки;
комплект шлангов;
искатель протечек;
ТЭН для прогревания цилиндра;
зарядное устройство;
вентили для шлангов и для прибора;
станция для сбора хладагента.

Коммутация сплит-системы и оборудования

Коллектор и манометры подсоединяются к сервисным портам наружного модуля с помощью шлангов. Третий шланг коммутирует внешний кран кондиционера и вакуумный насос. Помпа включается.

Удаление воздуха и влаги из системы

Вакуумный насос и откачивает влагу и воздух, оставшийся в системе после монтажа. Это может длиться от 10 до 30 минут, в зависимости от мощности устройства. Сигналом завершения процедуры будет опускание стрелки измерительного прибора до отрицательного значения, которое означает остаточное давление.

Результаты вакуумизации

Если же значения на измерительном приборе не изменяются — система герметична. В противном случае – есть утечка, ее нужно найти и устранить.

затяжка гайки либо излишне сильная, либо излишне слабая;
одна из медных трубок заломлена;
низкое качество вальцовки.

Проще всего искать дефект с помощью мыльного раствора, более точные результаты даст течеискатель. Устранив утечку, необходимо выполнить всю процедуру сначала. Убедившись, что создан вакуум, можно приступать к следующему этапу.

Запуск хладагента в систему

Для заполнения системы фреоном, нужно отсоединить вакуумный насос, подключить емкость, и открыть краны с помощью ключа. Появится шипение, которое свидетельствует, что контур оборудования заполняется хладагентом. Когда система заполняется рабочей средой, можно считать, что климатическая техника готова к работе.

Первый запуск

Оборудование отсоединяется от сплит-системы. Климатическая техника запускается, и выполняется тестирование устройства во всех режимах. Полученные данные нужно сверять с указанными параметрами в инструкции.

Если значения адекватны, герметизация кондиционера выполнена правильно, и можно эксплуатировать оборудование. Процедура – несложная, и при наличии необходимого оборудования, вы сможете грамотно выполнить ее самостоятельно.

Вакуумирование старых кондиционеров

Даже не новый кондиционер может поддаться влиянию природных сил. Так, чаще в зимнее время, при малейших проблемах с герметичностью медной магистрали или теплообменника, есть риск попадания в систему воздуха. Такое нарушение вакуума можно заметить по ряду факторов. Вакуумирование необходимо проводить:

Если во время работы оборудования из кондиционера доносятся звуки, похожие на бульканья.
Если поверхность медной магистрали изменила свой цвет, с красного на синий или черный.
Если кондиционер стал работать менее эффективно.

Полное прекращение охлаждения помещения при таковых поломках бывают редко. Если у хозяина появились подозрения о неполадках подобного рода, ему необходимо вызвать специалистов. Таковые проведут диагностику кондиционера – проверяет систему на наличие воздуха и влаги, а также измеряют количество фреона в компрессорно-конденсаторном блоке.

Существует возможность осуществить и бесплатный ремонт. Но такой вариант действителен только для того оборудования, которое еще подлежит гарантийному обслуживанию. Но растрат не избежать в случае того, если неполадка была создана человеком. Так бывает довольно часто, ведь кондиционер может сломаться даже от его эксплуатации при непригодно низкой температуре воздуха.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

Использование для производства мешков и на упаковочных лентах;
Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
Очистка рыбы или овощей, переработка пищевых продуктов;
В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
Использование в очистных устройствах для очистки окружающей среды:
В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Это интересно: Устройство гидравлического домкрата и принцип его работы: разбираем во всех подробностях

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

Верхнюю часть компрессора спиливаем при помощи ножовки.
Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Мотор-компрессор холодильника

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

Дальнейшие действия:

К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:

Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы, но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.

Что собой представляют

Вакуумирование позволяет сохранить полезные свойства продуктов в любой удобной стеклянной таре. Инновация пришла на смену проверенным металлическим крышкам и позволила сократить затраты труда и времени при приготовлении консервации. Ранее при использовании железных ключей хозяйкам требовалось создавать стерильную среду внутри банки, готовить различные маринады или рассолы для более длительной сохранности продуктов. Теперь, благодаря насосу, который обычно продается вместе с крышками, воздух из емкостей выкачивается, предотвращается порча продуктов. Низкое содержание кислорода препятствует развитию окислительных процессов и размножению вредных микроорганизмов.

Крышки имеют стандартный размер, их диаметр – 8,2 сантиметра. Они подходят к обычным стеклянным банкам. Изделия не прихотливы в уходе: крышки можно чистить обычными моющими средствами. Не рекомендуется использовать грубые абразивные средства. Небольшой размер позволяет компактно хранить их в ящике. Цветовая гамма разнообразна – это не только украшает емкости с заготовками, но и позволяет сортировать разные виды консервации по цвету вакуумной крышки. От обычных железных изделий они отличаются практичностью и возможностью многоразового использования. Также снижаются затраты на регулярное приобретение.

Использование компрессора холодильника

Самым простым вакуумным насосом считается обыкновенный медицинский шприц, однако он может создать вакуум только в минимальном объёме. Для откачивания воздуха можно приспособить и обычный автомобильный ручной насос, но для большего разряжения или создания вакуума в больших объёмах нужен насос с электроприводом. Для его изготовления хорошо подойдёт компрессор от бытового холодильника.

Перед проведением модернизации следует хорошо изучить теорию

Изготовление вакуумного насоса своими руками состоит из следующих этапов:

Спилить ножовкой верхнюю часть компрессора и извлечь двигатель;
Обрезать ножовкой медные трубки, ведущие от компрессора к испарителю и конденсатору;
Обратить внимание на схему подключения компрессора к электросети, так как неправильное подсоединение проводов вызовет поломку агрегата;
Один конец дюритового шланга надеть на обрезок медной трубки на компрессоре, а другой присоединить к ёмкости для вакуумирования;
Для вскрытого корпуса компрессора нужно сделать крышку, вмонтировать в нее сапун;
Уровень масла может контролировать трубчатый уровнемер, помещенный снаружи корпуса и сообщающийся с ёмкостью через шланг;
К всасывающему патрубку насоса подсоединить воздушный фильтр и через тройник подключить манометр, показывающий степень разрежения;
Подсоединить специальный воздушный фильтр к нагнетающему патрубку для улавливания масла;
Подключить установку к сети.

Самодельный вакуумный насос из холодильного компрессора не отличается большой мощностью, но вполне справится с откачиванием воздуха из пакетов с продуктами и прочими мелкими бытовыми задачами.

Описание процесса

Вакуумный насос делают следующим образом:

Для начала спиливают ножовкой верхнюю часть компрессора.
Потом из корпуса извлекают подвешенный на пружинах мотор. Инструменты здесь не нужны – он не закреплён.
Медные трубки, что находятся в корпусе, соединяют с трубками стойкими к маслу, стыкуя с линиями «+» и «-» на моторе. Лишние элементы срезаются.
Вскрытый корпус необходимо снабдить крышкой. Она должна быть немного меньше отпиленного фрагмента, чтобы масло имело возможность стекать внутрь ёмкости (по её краям). Крышку лучше всего сделать из латунной фольги, используя паяльник. Её внутреннюю сторону снабжают рёбрами жёсткости, а внешнюю – оклеивают линолеумом (для шумоизоляции).

Во время работы компрессора непременно теряется некая часть масла, выбрасываемая в нагнетательную линию в качестве масляного тумана. Отслеживать расходы помогает трубчатый уровнемер. Он должен находиться за прозрачной трубкой, которая соединяется с ёмкостью при помощи шланга. Трубку можно заменить корпусом от шариковой ручки.

Уровнемер прикрывают колпачком для защиты от пыли, оставляя доступ для воздуха. На механизме своими руками проставляют отметины, обозначающие максимальный и минимальный уровень масла. Место стыковки трубки и шланга уплотняют герметиком.

Готовую конструкцию помещают в бокс. Его каркас делают из стального уголка размером 2,5х2,5 см. Любой листовой материал может выступить в качестве обшивки. В боковую стенку следует вмонтировать дверь, чтобы снимать показания с уровнемера, не извлекая вакуумный насос из бокса. Для фиксации будет достаточно самой простой защёлки.

Показания вакуумметра

Возможны несколько вариантов поведения стрелки вакуумметра после выключения прибора:

Показания свидетельствуют о повышении давления, при этом стрелка снова падает до значения 1 атм, которое было до начала процесса вакуумирования.
Показания опять же свидетельствуют о повышении давления, но стрелка, падая, не достигает отметки 1 атм.
Стрелка не меняет своего положения на протяжении более пятнадцати минут, показывая значение «0».

Что это может значить? В первом варианте, когда стрелка достигла значения 1 атм при повышенном давлении, необходимо понимать, что в системе скорее всего присутствует течь и нужно ее как можно быстрее устранить. Во втором варианте, где стрелка не достигает значения 1 атм. при том же повышенном давлении означает, что необходимо продолжить процесс вакуумирования, поскольку в системе еще осталась влага. Последний вариант свидетельствует о положительном результате операции, т.е. что вакуумирование прошло хорошо, а влага и воздух полностью удалены из системы.

Бывают случаи, когда отсутствие герметичности выявляется намного позже, когда в системе уже создано рабочее давление. Поэтому после проверки на вакуум лучше всего дополнительно провести еще и проверку на герметичность под давлением

Обзор вакуумных крышек ВАКС-82Б

Система ВАКС была разработана на самарском заводе и включает не только набор разноцветных крышек, но и насосный элемент. Материал, из которого изготовлены изделия, – пластик высокого качества. В набор входит 9 крышек. Производитель дает на них гарантию до одного года. Хозяйки отмечают, что система отечественного изготовителя практична и пользуется спросом. Покупателей радует, что пользоваться вакуумными крышками для хранения и консервации продуктов можно дольше, чем это заявлено изготовителем. К преимуществам этой системы относят простоту и надежность.

Набор ВАКС-82Б очень прост в использовании. Чтобы сохранить свежесть продуктов на более длительное время, следует тщательно откачивать весь воздух из банок. Создание идеального вакуума при домашнем приготовлении – достаточно сложный процесс. Избежать возникновения окислительных газов, которые скапливаются под крышкой, можно с помощью контрольной откачки. Это действие подразумевает выведение воздуха из банки с помощью насоса спустя несколько дней после первого использования. В противном случае можно получить сорванную крышку и испорченные продукты. Отмечается, что со временем можно приноровиться делать идеальный вакуум.

Помимо простого применения ВАКС-82Б привлекает своей ценой. Для обычного потребителя набор из 9 крышек с насосом в индивидуальной упаковке обойдется на 500-700 рублей. На рынке часто можно встретить подделку. К такой хитрости прибегают как китайские, так и российские производители. Некачественный товар будет иметь низкую стоимость, но большую рекламную кампанию. При покупке следует внимательно изучать сведения об изготовителе, чтобы при первом использовании не разочароваться в инновационной системе. Также следует регулярно проверять закатки, если они хранятся в погребах и подвалах. Были отмечены случаи прогрызания клапанов на изделиях мышами. Это приводило к порче продуктов.

Вакуумные крышки – быстрый и удобный способ консервирования. Эти изделия подойдут и для домашнего хранения, и тем, кто берет еду с собой в дорогу, на работу. Они изготовлены из качественного и безопасного материала, отвечают установленным стандартам. Популярным производителем этих изделий является самарская компания «Исток». Цена набора невысокая, и приобрести ее может каждая хозяйка.

Вакуумная камера из компрессора холодильника

В качестве главного рабочего органа автор использовал компрессор от холодильника, он позволяет получить довольно низкое разрежение. Емкость, в нашем случае это кастрюля, накрывается листом акрила, что позволяет наблюдать за тем, что происходит внутри. Итак, рассмотрим более подробно, как же собрать такую самоделку!

Список материалов:— вакуумметр (как манометр, только измеряет разрежение);— два сантехнических тройника и детали для их соединения;— два крана и штуцеры;— фум-лента;— компрессор от холодильника;— шланг (для высокого давления, его не должно сжимать при разрежении);— листа оргстекла;— металлические хомуты;— выключатель и провод;— кастрюля;— кусок резинового шланга или подобное (чтобы сделать уплотнитель);— фанера или доска (в качестве основы).

Список инструментов:— ножовка по металлу;— отвертки;— гаечные ключи тиски;— дрель со сверлами.

Процесс изготовления вакуумной камеры:

Шаг первый. Подключаем шланг к компрессоруПервым делом займемся компрессором, для этого нам нужно найти трубку, через которую засасывается воздух. Берем ножовку по металлу и отрезаем от нее лишнее. Далее на эту трубку нам нужно надеть кусок шланга. Устанавливаем стальной хомут, чтобы все было герметично. Шланг должен быть многослойным, он не должен сжиматься под действием низкого давления внутри.

Шаг третий. Сборка рабочего узлаВ верхней части устройства на листе акрила размещается весь рабочий узел устройства. Здесь находятся два крана, один при необходимости подает внутрь воздух, а с помощью второго крана можно перекрыть или открыть отсасывание воздуха. Еще у нас тут есть вакуумметр для наблюдения за степенью разрежения.

Этот узел собирается из двух тройников для сантехники и некоторых фитингов. Все резьбовые соединения тщательно изолируем при помощи фум-ленты. В завершении подключаем шланг от компрессора, фиксируем его металлическим хомутом.

Шаг четвертый. Собираем вакуумную камеруДля вакуумной камеры автор использовал кастрюлю из нержавеющей стали, нам нужно установить на нее уплотнитель, что не даст воздуху проходить между листом акрила. Для этих целей может подойти кусок резинового шланга небольшого диаметра, который можно разрезать вдоль. Надеваем уплотнитель, в итоге у нас получится один или даже несколько стыков

Эти части важно загерметизировать. Для этого дела используем клей или даже силиконовый герметик

Вот и все, можно включить компрессор и посмотреть, будет ли внутри образовываться «вакуум». При этом лист акрила будет изгибаться внутрь.

Шаг шестой. Основа для устройстваСамоделка почти готова, нам осталось только сделать для нее надежную основу. Тут понадобится либо фанера, либо доска, или что-то подобное. Сначала сделайте ножки из резины, чтобы уменьшить вибрации от компрессора.

Ну а далее крепим сам компрессор, используя саморезы или другие крепежи на ваше усмотрение. А также сделайте упоры для кастрюли, чтобы она не ездила по основе при использовании машины.

На этом все. Можно испытывать. В качестве испытания автор установил внутрь машины стакан с водой. Под действием низкого давления из воды сразу вышел весь воздух, это отличный пример дегазации жидкостей. А если сделать разрежение еще ниже, вода может закипеть даже от комнатной температуры или около того. Это отличный способ сушки фруктов, овощей и так далее. Правда, в таком режиме поршневая система компрессора долго не прослужит. А в целом проявите фантазию, как можно использовать такое устройство.

Проект окончен удачно, удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!
