Нормы кратности воздухообмена в различных помещениях + примеры измерения и расчетов

Нормы воздухообмена

Нормы по удалению грязного воздуха

Основным источником загрязнения воздуха в квартире считаются подсобные помещения – кухня, туалет и ванная. По СНиП рекомендуется свежий воздух подавать в жилые комнаты, а грязный – удалять из подсобных помещений. Отсюда в нормативных документах появляются величины по объему воздуха, который надо удалять – из кухни с газовой плитой 90 куб.м./час, с электрической плитой – 60 куб.м./час, из туалета и ванной – по 25 куб.м./час.

Всего общая величина воздухообмена в квартирах с электрической плитой набирается 110 куб.м./час, а с газовой – 140 куб.м. час.

Если при расчете воздухообмена величина притока не совпадает с величиной вытяжки, то берется бо́льшая из этих величин.

Величину воздухообмена кроме количества людей можно привязать также к объему помещения и площади помещения. Воздухообмен, привязанный к объему, характеризуется кратностью воздухообмена – отношением объема воздуха, прошедшим за час через помещение, к объему этого помещения.

В качестве примера можно привести технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома ТР АВОК-4-2008.

Норма воздухообмена в жилой зоне должна составлять:

кратность воздухообмена 0,35 1/час, но не менее 30 куб.м./час на человека или 3 куб.м./час на квадратный метр жилых помещений, если общая площадь квартиры меньше 20 кв.м./человека.

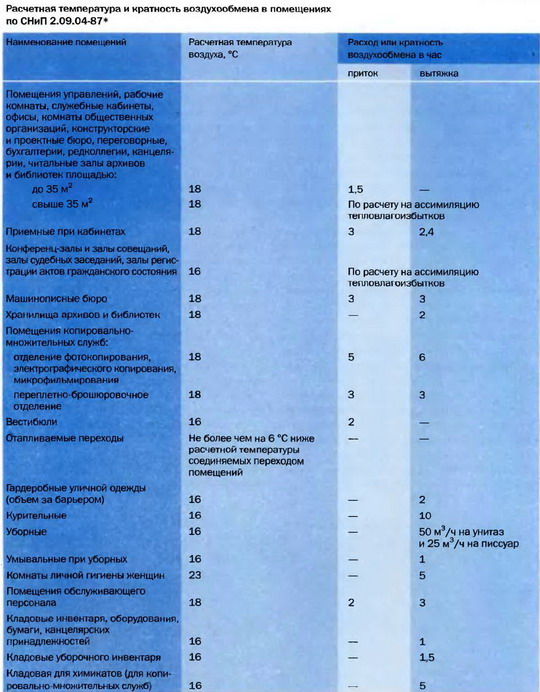

Для офисных помещений, промышленных и общественных зданий также существуют свои нормы воздухообмена.

Современные герметичные окна со стеклопакетами из древесины, пластика и алюминия в закрытом положении могут обеспечить только 10-15 % необходимого воздухообмена.

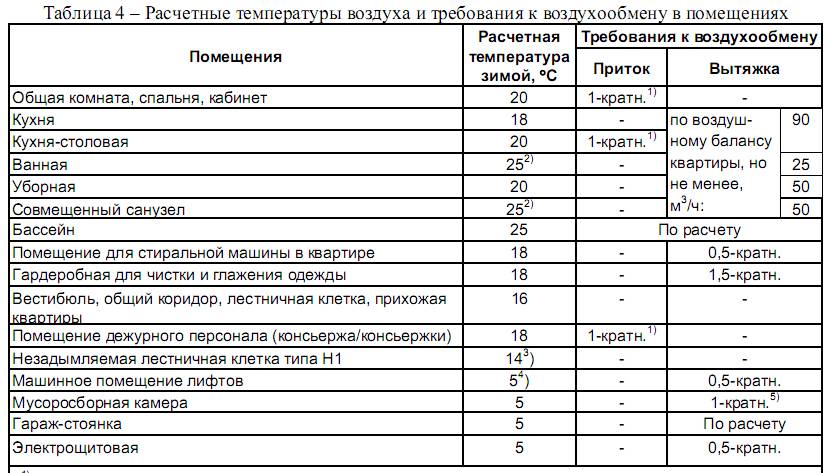

Более подробно по нормативных показателях воздухообмена жилых помещений можно прочитать здесь.

Виды венткамер

Строго говоря, классификация венткамер нормативными документами не предусмотрена. Однако инженеры иногда выделяют

Приточные венткамеры
Вытяжные венткамеры,
По конструктивному признаку — венткамеры на крыше.

В вытяжной венткамере предусматривают центральное оборудование вытяжных систем вентиляции, а в приточной венткамере — оборудование приточных систем вентиляции. Последние, как правило, по площади больше вытяжных, так как приточные системы включают больше секций, а некоторые из них, например, водяного нагрева или охлаждения, требуют также установки узлов обвязки.

Подразделение венткамер на приточные и вытяжные оправдано в том случае, когда наружные решетки для забора и выброса воздуха не удается разнести на достаточное расстояние друг от друга. Тогда проще разместить сами установки в разных удалённых друг от друга помещениях.

Отдельный случай — крышные венткамеры. Они представляют собой надстройку на кровле здания для установки вентиляционного оборудования. На крыше часто предусматривают приточные и вытяжные венткамеры отдельно друг от друга. Такой подход в конечном счете ведёт к экономии места в коридорах.

Действительно, если приточную и вытяжную венткамеры разместить на кровле в разных концах здания, то приточный и вытяжной воздуховоды в коридоре будут «идти» навстречу друг другу. Следовательно, в том месте, где один из них имеет большое сечение, второй будет иметь значительно меньшее сечение, и наоборот. Увеличивать ширину коридора или занижать потолки ради укладки одновременно двух воздуховодов большого сечения не придётся. На рисунке 1 представлена схема воздуховодов в обоих случаях, а сэкономленная ширина коридора заштрихована.

Рисунок 1. Схема расположения воздуховодов, идущих в одном направлении (слева) и навстречу друг другу (справа).

Как рассчитать приточно-вытяжную вентиляцию: устройство и проектирование системы

Приточно-вытяжная система вентиляции состоит из двух частей: приточная система вентиляции (обеспечивает доставку свежего воздуха с улицы, его нагрев, очистку, при необходимости охлаждение) и вытяжная система (в народе просто «вытяжка», то есть устройство, обеспечивающее отток воздуха из помещения). Вытяжная вентиляция имеет довольно простое устройство (воздуховод и механизм, обеспечивающий отток воздуха), она не требует установки фильтров, охладителей или обогревателей, единственное что необходимо, шумопоглатитель – если вытяжка довольно мощная, она будет создавать шум своей работой.

Важный вопрос, который интересует многих потребителей – как рассчитать вытяжную вентиляцию? Для вычисления мощности прибора, удаляющего воздух, нужно просчитать объем помещения в куб. м. а затем умножить на 12. Расчет вытяжной вентиляции, пример:

кухня площадью 2 Х 3 м с высотой потолка 2, 5 м, объем помещения равен 15 куб. м.
мощность вытяжки 15 Х 12 = 180 куб. м./ч

Для улучшения работы вытяжки рекомендуется открывать окно или форточку. Для экономичности вентиляционной системы применяют комплексные решения. Зимой, воздух, выводящийся наружу, обогревает воздух, поступающий в помещение, для этих целей используется специальный агрегат – рекуператор – своеобразный теплообменник, в котором прогревается воздух, прибывший с улицы. Устройство рекуператора таково, что уличный воздух прогревается, не смешиваясь с воздухом, выводимым на улицу.

Проектирование приточно-вытяжной вентиляции – этап, с которого начинается установка вентиляционной системы. Прежде чем произвести фактическую установку, необходимо на бумаге посчитать сколько требуется метров трубы для оттока воздуха, сколько требуется воздуховодов для притока воздуха, где будут стоять все узлы и детали системы, где будут установлены решетки и воздухозаборы. На этапе проектировании следует учитывать не только местонахождение, но и размеры воздуховодов (диаметр труб), чем больше диаметр – тем больший поток воздуха можно обеспечить, однако современное жилье редко отличается большой высотой потолков, поэтому установить довольно широкие трубы не получится. Минус узких воздуховодов – высокая шумность, поэтому при расчете приточной вентиляции обычно находят компромисс между показателями шума и размерами труб.

Что касается мощности притока воздуха, то обычно проводятся следующие расчеты:

В жилые помещения необходимо подавать до 3 куб. м. в час на 1 кв. м жилья,
В местах общественного пользования необходимо подавать 60 куб. м. /час на человека постоянно пребывающего в здании и до 20 куб. м. в час на одного временного посетителя.

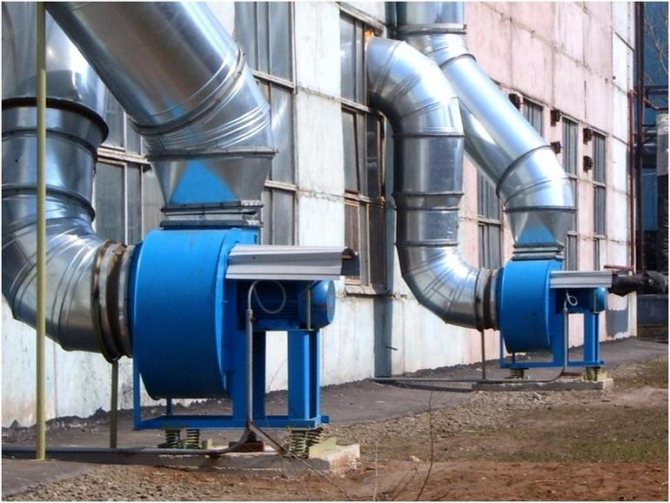

Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами. Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно. Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

установка герметичных пластиковых окон;
межкомнатные двери с уплотнителем;
монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Этапы проектирования

Первый этап

В начальной стадии любого проекта необходимо получить техническое задание (ТЗ). Специалисты ПРОМВЕНТХОЛОД подготавливают техническое задание в соответствии с требованиями Заказчика и оказывают всестороннюю поддержку на всех этапах его разработки и согласования, а именно:

климатические и географические особенности месторасположения объекта;
чертежи поэтажных планов здания со спецификацией;
назначение имеющихся помещений;
информацию о производителях (марках) оборудования.

Второй этап

Приступаем к подготовке проектной документации в тесном взаимодействии со специалистами, разрабатывающими архитектурно-строительные и инженерные разделы проектной документации. Проектирование раздела отопления, вентиляции, кондиционирования (ОВК) выполняется с учетом климатических характеристик района строительства, функционального назначения помещений, нормативных параметров воздуха и требований технического и технологического заданий. Также в процессе проектирования будут учтены следующие параметры: инсоляция, теплопроводность ограждающих конструкций, требования технических условий ресурсоснабжающих организаций, требования Заказчика по энергоэффективности, требования СанПин.

Третий этап

Производится расчет теплопотерь, которые компенсируются с помощью системы отопления, расчет теплопритоков, которые компенсируются системой кондиционирования, а также показателей аэродинамики систем вентиляции (чтобы правильно определить размер сечения воздуховодов) и уровня шума. Затем производится расчет трассировки (разводки) трубопроводов систем отопления, кондиционирования и воздушных каналов (воздуховодов). Разрабатывается аксонометрический чертеж систем вентиляции и кондиционирования. Все эти документы проходят согласование с Заказчиком.

Четвертый этап

Производится подбор основного оборудования: отопительного котла, чиллеров, вентиляционных установок, фанкойлов, радиаторов отопления, а также вспомогательного оборудования: насосы, запорно-регулирующая арматура, соединительные трубопроводы и т.д.

Пятый этап

Разрабатывается производственное задание для монтажных бригад: задания на общестроительные, сантехнические, сварочные и электромонтажные работы.

По завершению проектных работ Заказчик получает комплект документов, включающих:

схемы всех систем с планами, разрезами и сечениями;
спецификации на основное и вспомогательное оборудование, а также расходные материалы;
технико-экономическое обоснование выбора основного оборудования;
задания на монтаж систем отопления, вентиляции и кондиционирования, а также задания для специалистов смежных разделов.

Нормы воздухообмена различного типа помещений

Главная \ Расчет Нормы воздухообмена

В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.

Фактический воздухообмен определяется по формуле м3/ч:

Lф=3600×Vc×F

где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);

F – поперёчное сечение воздуховода системы(вентканала), м2.

Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.

Кратность воздухообмена определяется по формуле:

n = LфVп

где: Vп— внутренний объем помещения, м3.

Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).

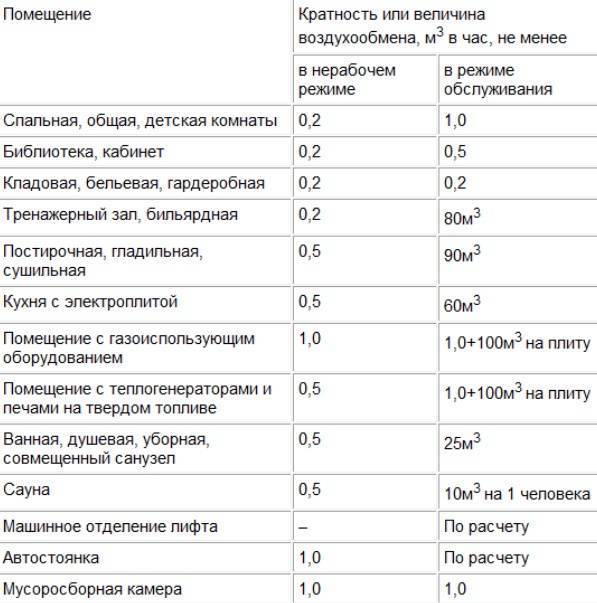

Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:

Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей

Помещение	Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме	в режиме обслуживания
Спальная, общая, детская комнаты	0,2	1,0
Библиотека, кабинет	0,2	0,5
Кладовая, бельевая, гардеробная	0,2	0,2
Тренажерный зал, бильярдная	0,2	80 м3
Постирочная, гладильная, сушильная	0,5	90 м3
Кухня с электроплитой	0,5	60 м3
Помещение с газоиспользующим оборудованием	1,0	1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе	0,5	1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел	0,5	25 м3
Сауна	0,5	10 м3 на 1 человека
Машинное отделение лифта	—	По расчету
Автостоянка	1,0	По расчету
Мусоросборная камера	1,0	1,0

Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением

. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.

Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)

Помещение	Расчетная температура воздуха в холодный периодгода, °С	Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток	Вытяжка
Жилая комната квартир или общежитий	18 (20)	—	3 м3/ч на 1м2; жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже	20 (22)	—	То же
Кухня квартиры и общежития, кубовая: с электроплитами с газовыми плитами	18	—	не менее 60 м3/ч не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах
Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м3/ч
Ванная	25	—	25
Уборная индивидуальная	18	—	25
Совмещенное помещение уборной и ванной	25	—	50
То же, с индивидуальным нагревом	18	—	50
Умывальная общая	18	—	0,5
Душевая общая	25	—	5
Уборная общая	16	—	50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
Вестибюль, общий коридор, лестичная клетка в квартирном доме	18	—	—
Вестибюль, общий коридор, лестичная клетка в общежитии	16	—	—
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
Постирочная	15	По расчету, но не менее 4	7
Гладильная, сушильная в общежитиях	15	По расчету, но не менее 2	3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12	—	0,5
Палата изолятора в общежитии	20	—	1
Машинное помещение лифтов	5	—	по расчету, но не менее 0,5
Мусоросборная камера	5	—	1 (через ствол мусоропровода)

Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.
