Как сделать кирпичный портал для банной печи своими руками

Выбираем способ расположения

Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора

Однако не менее важно то, какой способ расположения в интерьере будет иметь печка

Основные способы размещения:

  1. Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
  2. Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
  3. Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.

Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.

Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.

Вероятные сложности

Подгонка и обрезание – на практике данные операции отнимают слишком много времени. Поэтому проще рассчитать такую длину и высоту «парадного входа», чтобы использовать только целые бруски, доски и другие штучные изделия.

Наличие дверцы у топки – она может затруднить доступ. Если она съемная, лучше демонтировать ее, спокойно провести все работы, а после снова установить.

Отклонения по вертикали и горизонтали – возникают не только из-за отсутствия опыта, но и из-за неровных полов или стен. Так что обязательно нужно проводить постоянные проверки уровнем – он поможет избежать ошибок.

Размеры

При определении размеров необходимо соблюдать требования безопасности и оценить размеры помещения и печки. Перед строительством сооружения необходимо правильно рассчитать размеры и проект в целом. Переделка конструкции практически невозможна, только если ломать и заново строить новый портал. От масштаба печи зависит размер будущего портала и декоративное оформление.

В проектировании необходимо учесть важные критерии:

  1. Высота и ширина печки;
  2. Ширина просвета (при расширении и нагревании стенки печи во время работы);
  3. Методика кладки;
  4. Расчёт промежутка по ширине между кладкой и стеной бани.

Рассчитывая количество комплектующих для портала, надо разделить площадь кладки на площадь одной стороны строительного материала (ширину элемента умножить на его длину). К этому значению прибавляют еще 10% от всего количества укладочного материала. Это поможет избежать недочета при повреждении и поломке строительных фрагментов.

Боковые стороны могут иметь размер от 30 до 50 см. Лучше взять больше, чем потом затеять переделку. В высоту портал можно продлить до потолка, либо ограничиться комфортной высотой. По форме конструкция может быть как прямоугольной, так и квадратной, если размеры в высоту больше, чем по ширине.

Преимущества металлической печи в бане

У железной каменки есть несколько существенных достоинств, коими не обладает традиционная кирпичная. Особенно для тех, кто предпочитает режим сауны, а не парилку с веником.

Основные достоинства металлической печи:

  • Стоимость. Готовый отопительный прибор с трубой стоит значительно дешевле постройки печи из кирпича, где помимо приобретения материалов, необходимо будет платить мастеру за работу.
  • Компактность, что особенно ценно для маленькой бани.
  • Простота установки и мобильность. Лёгкая конструкция из металла не нуждается в фундаменте. Достаточно пожароустойчивого основания на полу и аналогичной изоляции стен. При перепланировке её можно передвинуть на новое место. Причём сделать это своими руками не составит труда.
  • Быстрый прогрев помещения. Если классическую печь необходимо протапливать не менее 5 часов до начала помывки, то железная нагреет баню за 1,5 часа.
  • Исключено отравление угарным газом, причиной появления, которого становится рано закрытая вьюшка кирпичного дымохода. В металлической труба наглухо не перекрывается даже во время банных процедур.

Все перечисленные плюсы касаются материальных и трудовых затрат при строительстве бани

Тогда как не менее важно то, насколько приятно и полезно будет париться. Здесь металлическая топка начинает сильно уступать традиционной

Материалы для оформления портала

Мрамор не боится резких перепадов температур, поэтому служит дольше

Материалы, прилегающие к печи, должны быть негорючими. Для печного портала в бане выбираются несгораемые материалы, либо горючие отделяются теплоотражающими экранами. Применяются следующие:

  • кирпич;
  • металл;
  • камень;
  • стекло;
  • плитка;
  • дерево;
  • гипсокартон.

Кроме кирпича и металла, популярностью пользуются ворота с использованием кладки из натурального или искусственного камня. Декоративный камень делает простую печь похожей на изысканный камин. Применяются несколько видов камня из твердых пород:

  • элементы подальше от дверцы можно выложить из осадочных материалов — сланца, мрамора, ракушечника или пеноблоков;
  • отлично смотрятся варианты облицовки с речной галькой, утапливаемые в раствор.

При отделке деревянных бань используются древесные порталы, из влагостойкой фанеры, паркетной доски, плит ДСП. Дерево украшают резьбой, орнаментом. Древесные материалы крепятся на металлическую основу, что дает дополнительную жесткость конструкции. Со временем дерево темнеет и коробится. Чтобы избежать этого, используется материал из плотных пород, либо хорошо просушенное сырье. Иногда монтируют вставки из кирпича, камня, бетона, используют теплоотражающие экраны.

Применение клееной древесины уменьшит деформации. Потемнение материала предотвращается лаковым покрытием в 2—3 слоя.

Деревянные доски, фанеру и гипсокартон крепят к каркасу на саморезы. Каркас изготавливается из металла или реек. Саморезы маскируются. Из этих материалов легко собрать фигурный портал.

Использование керамической плитки зависит от видения и вкуса владельца. Главное достоинство — легкая очистка поверхности, стойкость к загрязнениям сажей.

Подробнее о защитных экранах

Очень часто для того, чтобы защитить стены в бане возле печки от воздействия инфракрасного излучения, используют защитные экраны для печки в бане из нержавейки, например. Их можно крепить как непосредственно к закрытым частям печи, так и к прилегающим стенам.

Подобные защитные элементы не только препятствуют ИК излучению воздействовать на стены, но и вовсе снижают интенсивность его распространения.

Разделить экраны можно на две группы:

  • Металлические;
  • Кирпичные.

Рассмотрим каждую из них более подробно, и вопрос «чем обшить стены возле печки в бане» отпадет сам собой.

Из металла

В качестве материала для изготовления металлических экранов обычно используется сталь или чугун. Крепятся они по всему периметру банной печи, однако с небольшими зазорами. Дабы обеспечить дополнительную конвекцию воздуха, оставляется небольшое расстояние между поверхностью печи и металлическим листом.

Подразделить металлические экраны также можно на две группы:

  • Боковые;
  • Фронтальные.

Подбираются они, исходя из конструкции стен и типа печи соответственно. Крепятся такие экраны посредством дополнительных металлических ножек.

Обычно их можно регулировать, и они крепятся к полу болтами.

Помимо прочего, обустройство таких ножек позволяет обеспечить дополнительную воздушную конвекцию, что является несомненным плюсом.

Для того, чтобы экран прослужил как можно более долго, рекомендуем покрыть его огнеупорной краской.

Итак, ключевые преимущества защитного металлического экрана:

  1. Инфракрасные лучи воздействуют на окружающую среду менее интенсивно;
  2. Конвекция воздуха, которая обеспечивается благодаря зазору между экраном и печной поверхностью;
  3. Температура стен отопительного прибора существенно снижается.

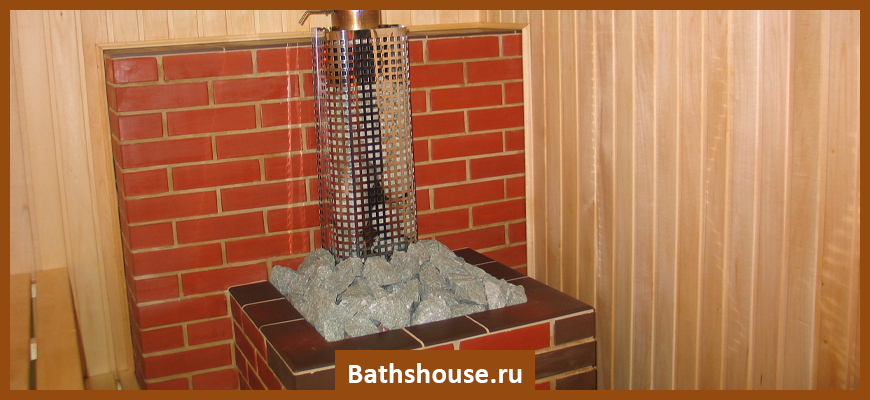

Из кирпича

Информация. Кирпичные экраны используются как ограждения банных стен от раскаленной печи.

Выкладываются они в полкирпича по всему периметру печи, однако также соблюдается технологический зазор, размер которого должен быть не менее 6 сантиметров. Внизу данной конструкции монтируются дополнительные воздуховоды, расстояние между которыми должно быть не мене 25 миллиметров.

Кирпич для возведения подобной конструкции используется шамотный, пустотелый

Очень важно обратить внимание на его огнеупорность, поскольку обычный кирпич здесь не подойдет. А непосредственно кладка выполняется при помощи густого цементного или глиняного раствора

Возведенные защитные экраны из кирпича должны превышать уровень печи не менее, чем на 25, а то и 30 сантиметров

К преимуществам данной конструкции можно отнести:

Возведенные защитные экраны из кирпича должны превышать уровень печи не менее, чем на 25, а то и 30 сантиметров. К преимуществам данной конструкции можно отнести:

  1. Низкую теплопроводность кирпича, благодаря чему исключены травмы при соприкосновении с ним;
  2. Кирпич абсолютно устойчив к постоянному воздействию повышенного уровня влаги и чрезмерно высоких температур;
  3. Аккумулирует тепло в комнате длительное время;
  4. Обеспечивает поступление мягкого жара от печи.

Портал для банной печи своими руками: инструкция, расчеты, фото

Далеко не все печи для бани вписываются в общий интерьер помещения. Особенно если это стандартные металлические модели, лишенные эстетических элементов. Решить эту проблему поможет специальная рамка вокруг обогревательного устройства – портал. Портал для банной печи своими руками выполнить несложно. Достаточно элементарных знаний кирпичной кладки.

Зачем нужен портал для банной печи?

П-образная конструкция, которую принято называть порталом, служит для обрамления печи. Чаще всего портал делают для банной печи с выносной топкой, также он призван подчеркивать достоинства дизайна печи.

Лучшим решением будет сделать кирпичный портал для банной печи своими руками. Укладка кирпича не займет много времени, а качество готового продукта напрямую зависит от ваших аккуратности и знания тонкостей кладки материала.

Выбор материалов и инструментов

Инструменты для создания портала подбираются под каждый материал индивидуально. Это обычные плотницкие приспособления для разрезания и обработки дерева, камня и гипсокартона: болгарка, шуруповерт, мастерки, молоток и другие.

Наиболее распространенным является кирпичный портал для банной печи. Он выглядит красиво и сдержанно, всегда вписывается в интерьер бани. Если вы любите классику или минимализм – это отличный вариант.

Можно использовать красный кирпич при строительстве портала для банной печи . Он более теплоустойчивый, чем другие виды. Возможно также использование силикатного и керамического кирпичей.

Такой предмет выполняет еще и защитную функцию. Ведь нагретая металлическая печь может обжечь даже на расстоянии. А если пространство в бане небольшое, это становит угрозу для людей. Для личной безопасности такая рамка будет необходима.

Расчет и размеры

В начале работы следует правильно сделать расчеты размеров будущего обрамления, а также посчитать необходимое количество кирпича для кладки. Следует решить, на какое расстояние портал банной печи из кирпича будет выше и шире печи.

Посчитайте площадь кладки и прибавьте к ней запас на основу (1-2 ряда кирпича).  Высота портала может быть больше ширины. Но распространены и горизонтальные варианты. Здесь следует полагаться на свой вкус и размер печи.

Как определить количество необходимого кирпича? Для этого нужно разделить площадь кладки на площадь стороны кирпича и прибавить около десяти процентов от количества, которое вышло. Это необходимо на случай, если материал повредиться при установке.

Примерные размеры портала для банной печи:

Пошаговая инструкция по укладке кирпича

Как выложить портал для банной печи? Когда все расчеты уже произведены, следует подготовить: кирпич, расшивку для швов, песок, раствор для кладки, мастерок и болгарку. Также вам понадобятся рулетка, ведра для замешивания раствора, уровень для проверки ровности поверхности.

Вот инструкция:

  1. Приготовьте раствор для кладки. Соединять ряды можно раствором глины и песка (в пропорции 2:1), воды должно быть 1/4 часть от количества глины. 20 литров раствора хватит примерно на 45-50 кирпичей (кладка плашмя). Песок следует использовать мелкий, так вы добьетесь однородности готовой массы. Глина должна быть нормальной степени жирности.
  2. Начинайте выкладывать кирпич у основания. Делать это нужно строго с помощью уровня, так как погрешности на начальном этапе испортят всю конструкцию. И работу придётся переделывать.
  3. Следует учитывать перевязку швов в последующих рядах.
  4. Для красоты изделия по окончанию работы можно воспользоваться расшивкой для швов. Так ваш портал будет иметь красивый и аккуратный вид.

Если все расчеты произведены правильно, а работа выполнена качественно, то в результате вы получите красивое украшение вашей бани – кирпичный портал для печи.

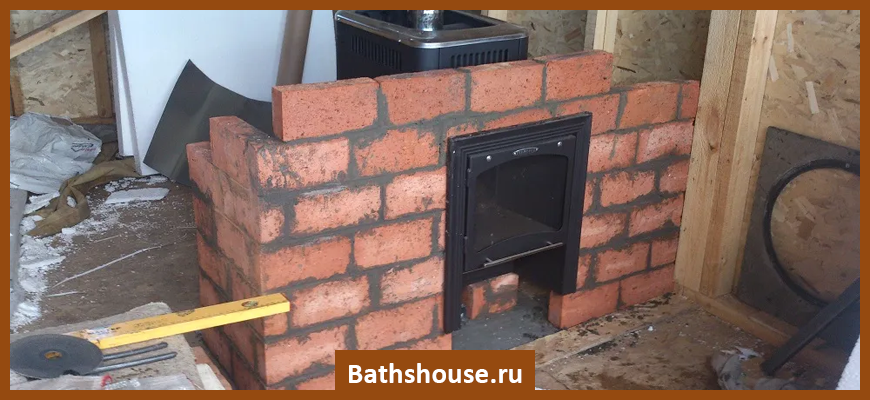

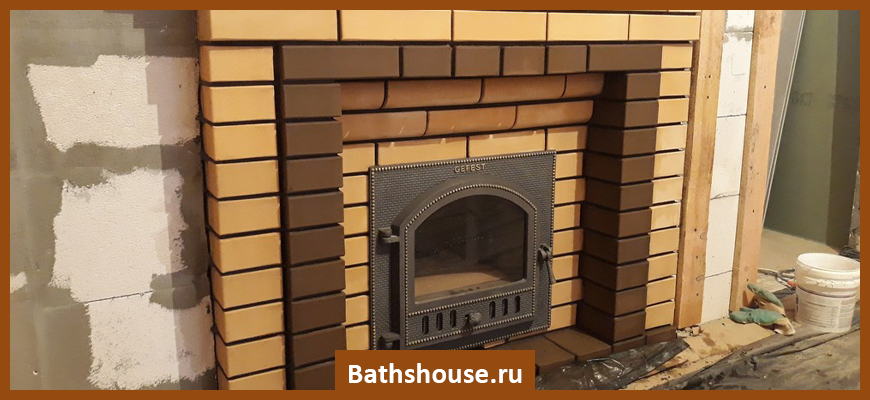

Примеры готовых порталов для банной печи с выносной топкой, на фото ниже:

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Вывод

Портал для банной печи из кирпича своими руками является наиболее удачным интерьерным решением для бани. Он сочетает в себе классику и изысканность. Изготовление и кладка такого украшения не требует много усилий, средств и времени. Даже начинающий мастер может с легкостью справиться с этим заданием. Следует лишь использовать качественные материалы и знать несколько нюансов.

Подробнее о защитных экранах

Используются, чтобы уберечь ближайшие к отопительному агрегату поверхности от вредного воздействия выделяемого ИК-излучения, снижая распространение инфракрасных волн.

Представляют собой панели, листовые или построенные (в зависимости от используемого материала) по всему периметру, в углу или в какой-то части помещения. Могут быть двух типов.

Из металла

Выполняются из стали или чугуна, закрепляются вокруг нагревательного устройства, с предусмотренными зазорами. Небольшие расстояния необходимы, чтобы сохранялась правильная конвекция воздуха. Для обеспечения возможности регулировки фиксируются не жестко – болтами на полу.

Выделяют 2 их разновидности:

  • фронтальные – испытывают действие прямого ИК-излучения, идущего от топки;
  • боковые – воспринимают уже отраженные инфракрасные волны.

Становятся еще более эффективными после окрашивания огнеупорным составом.

Из кирпича

Выкладывается такая защита уже после того, как вы обустроили портал для печки в баню – в полкирпича (шамотного, пустотелого, огнеупорного), с технологическими зазорами размерами от 6 см и с воздуховодами в нижней части, находящимися на расстоянии свыше 25 мм друг от друга.

Возведенный экран должен возвышаться над топкой на 25-30 см, тогда он будет в полной мере раскрывать все свои преимущества, а именно:

  • устойчивость в условиях повышенной влажности и температуры;
  • низкая теплопроводность, а значит и травмоопасность – случайные ожоги практически исключены;
  • передача мягкого жара от нагревательного агрегата;
  • длительное сохранение (аккумуляция) тепла.

Завершающие работы

После того как кирпичная кладка для металлической печи будет готова, её оставляют в покое на сутки. Затем поверхность кирпичных стен очищают при помощи дрели со специальной насадкой, и затем пыль смывают щёткой, используя воду с мылом. Кирпич приобретёт ровный и красивый цвет.

Обкладывать печь несложно, это можно сделать и самостоятельно. Это сэкономит денежные средства из семейного бюджета, а сам процесс обкладывания принесёт моральное удовольствие.

Кирпичная конструкция должна иметь под собой надежное основание, поэтому процесс обкладки печи начинается с обустройства сплошного или столбчатого фундамента. Имея в бане деревянный пол, следует позаботиться и о пожаробезопасности. Для этого в зоне расположения дверцы топки, укладывают металлический лист, прикрывая его сверху асбестовым материалом. Далее работы проводят в следующем порядке:

  • выполняют основание, представляющее собою одно или двухрядную кладку;
  • на основание монтируют печь;
  • кладут первый ряд кирпича, по которому ведется монтаж всей конструкции;
  • выкладывают постепенно следующие ряды экрана, оставляя внизу и сверху специальные отверстия для циркуляции воздуха, по ходу монтируют дополнительные элементы;
  • выполняют кирпичный дымоход или устанавливают металлическую трубу.

При производстве работ нельзя забывать и о таких нюансах:

  • для обкладки печи используют кирпич, предварительно замоченный на 30 – 40 минут в воде;
  • швы между кирпичами не должны превышать 5 мм.

В остальном все, как в обычной кладке: проверка углов отвесом, а ровности каждого ряда – уровнем. Строгое соблюдение технологии – залог качества будущей конструкции.

Затраты труда и потраченные деньги на обкладку банной печи себя оправдывают с лихвой. Кирпичный кожух, повышает безопасность эксплуатации металлической печи, тепло распространяется равномерно, поскольку искусственный камень поначалу аккумулирует тепло, а потом его отдает. Да и сохраняется тепло намного дольше, париться в баньке можно комфортно несколько часов кряду. Преимущества налицо.

Подготовительные работы

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

нужно выкопать углубление для установки опалубки. дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются. Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента

Для построения важно использовать уровень. Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура

После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием

Конструкция накрывается пленкой и оставляется примерно на семь дней.

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко

Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают. Он должен быть мелким и однородным

А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

Материалы для строительства банной печи

Для возведения бутобетонного основания потребуется:

цемент и песокдля приготовления растворанаполнитель(крупный гравий, щебень, бой кирпича и другие строительные отходы)пиломатериалдля опалубкисредства гидроизоляции(битум, специальная мастика)

Материалы для печной кладки:

красный (огнеупорный) кирпичдля кладки печи и дымоотвода;природный каменьв качестве аккумулятора тепла;шамотный (тугоплавкий) кирпичдля облицовки топки;глина и песокдля приготовления раствора;печное литье(дверцы, печные задвижки, колосник);асбестовый шнурдля уплотнения мест соединения литья и кладки;проволокадля крепления литья;гидроизоляционный материал (рубероид), для изоляции первого ряда кладки;чугунная плитатолщиной 18 мм;емкость для воды.

Для печи необходим кирпич двух разных видов: для кладки внешней части печи и устройства топки. Следует определиться и с размером печи.

Они бывают как достаточно большие, так и мини-печи. От того, какого размера будет печь, зависит количество кирпича и других материалов и затраты на эти материалы. На маленькую печь материалов уйдет гораздо меньше.

Какой кирпич выбрать для облицовки

На материале для облицовки нельзя экономить. Здесь не подойдёт силикатный белый строительный кирпич или самодельный глиняный. Первый не выдержит высокой температуры, а второй неустойчив к действию влаги.

Выбирать нужно из огнеупорных видов, таких как:

  • Шамотный. Полнотелый, выдерживающий нагрев до 1750 градусов кирпич отлично подойдёт для обкладки не только банной печи, но и доменной. Недостатков у него два – высокая стоимость и неказистый внешний вид, который потребует дополнительной облицовки декоративной плиткой. Шамотные материалы больше подходят для внутренней футеровки топки.
  • Керамический красный кирпич. Лёгкий и прочный, он будет лучшим выбором для обкладки металлической конструкции. Одинаково подходит пустотелый и полнотелый, но последний лучше удерживает тепло. Кладка получается красивой и аккуратной.
  • Облицовочный кирпич и клинкерная плитка обладают схожими эксплуатационными свойствами. Их достоинство – широкая цветовая гамма. Из этих материалов можно построить защитный экран, который не примыкает к стенкам топки. В противном случае облицовка будет не слишком долговечной.

В продаже есть не только гладкий огнеупорный керамический кирпич, но и фигурный, фасонный, обладающий повышенными декоративными свойствами.

Производители выпускают подобные топки разной мощности. Выбирать следует не самую-самую, а ту, что подходит по кубатуре обогрева.

Стальной футляр

Сталь тоже является огнестойким материалом. В необработанном виде ее оставлять нельзя, так как в бане она мгновенно заржавеет. При отделке пространства вокруг печи сталью, нужно иметь в виду, что в отличие от кирпича, изразцов и камня, сталь вообще не изолирует тепла.

Защитный портал вокруг печи только из стали будет совершенно бессмысленным, так как он не сможет выполнять своей основной задачи — защищать деревянные стены от перегрева. Чтобы эта функция исполнялась, необходимо обеспечить хороший теплоизолирующий слой из другого материала, а потом закрыть его лицевым стальным листом.

Этот теплоизолирующий разделительный слой создается из минерита. Можно использовать и другие огнезащитные утеплители. Простая минеральная вата не подходит, так как после однократного намокания она садится в объеме, и этот дефект уже ничем не исправляется.

Утеплитель у печи не должен намокать. Нужно позаботиться о его гидроизоляции. Причем эта гидроизоляция должна быть только со стороны холодной стены, но никак не со стороны печи.

Сталь обладает металлическим блеском. Этот эффект можно использовать для того, чтобы во много раз повысить эффективность портала.

Если его сделать из не покрытой полированной нержавеющей стали, то он будет работать как инфракрасный отражатель.

Подобный элемент можно очень часто видеть в электрических каминах, отопительных печах и в любых других нагревательных приборах.

Основная сложность данного решения — необходимость использования только нержавеющей стали. В сравнении с обычной сталью, она стоит дороже в 10 раз, но общая толщина листов для отражающего экрана может быть небольшой.

Нержавеющая сталь прекрасно выдерживает любую влажность. Она может быть размещена даже в таких помещениях, как парилка в бане; отделка вокруг печки будет компактной и с современным дизайном. В парной все элементы интерьера обычно делаются только из древа. Нержавеющая сталь будет уместна рядом с металлической печью-каменкой.

Сооружение защитного экрана

Банные печи с выносной топкой представляют собой железные конструкции, которые очень сильно нагреваются в процессе работы. Следовательно, следует позаботиться о соблюдении правил пожарной безопасности. Металлическая печь должна быть расположена на расстоянии не менее 100 см от деревянных стен. Но защитный экран позволит сократить его до 25 см. Больше всего нагреваются поверхности, которые непосредственно примыкают к отопительному прибору.

Экран из нержавейки для банной печи, толщиной не менее 4 мм, существенно уменьшает температуру и снижает интенсивность инфракрасных лучей. Ведь именно ИК-излучение, достигая деревянных поверхностей, может вызвать их возгорание. Защитный экран для печи в парной с зеркальной поверхностью лучше всего отражает тепловые лучи и направляет тепло, уже мягкое и безопасное для восприятия человеком, обратно в парилку.

Если от печи до сгораемых поверхностей бани более 1 м, то экраны ставить не нужно. Инфракрасный поток просто рассеется. Жаростойкий экран для банной печи не рекомендуют плотно приставлять к стене, так как металл способен накапливать тепло. Между стеной и металлическим заграждением необходимо установить теплоизолятор

В этом случае создается «пирог»:

  1. Стена бани.
  2. Зазор для вентиляции не менее 3 см (формируется при помощи керамических втулок, которые не нагреваются).
  3. Теплоизоляционный материал в виде асбестового картона, базальтовой ваты и др.
  4. Металлический лист.

Расстояние от печи до воспламеняющей стены с таким «пирогом» можно уменьшить до 15 см. Металлический щит располагают так, чтобы он не доходил до пола на несколько сантиметров. Эта мера необходима для лучшего воздухообмена (воздушные массы, обдувая лист, будут уносить большую часть тепла). Не забудьте также о защите потолка над печью. Жаростойкий экран здесь должен быть на 1/3 больше размера отопительного прибора.

Оригинальным решением в интерьере парилки станет термостойкая облицовка прилежащих к печи поверхностей. Она будет выступать в качестве защитного экрана. Для этих целей используют:

  • клинкерную плитку;
  • керамогранит;
  • талькохлорит.

Они обладают высокой прочностью и термоустойчивостью. Любой камень, используемый для облицовки поверхностей является частью защитной конструкции. Следовательно, плитку необходимо крепить к огнеупорному материалу (в виде минерита, цементно-волокнистой плиты, стекловолокна и др.), который, в свою очередь, укладывается на стену бани с зазором в 2–3 см для вентиляции.

Широко применяются комбинированные варианты экранов для печи. Защитное ограждение из кирпича устанавливают возле отопительного прибора, соблюдая зазор до стенок агрегата 5–15 см. Ставить экран вплотную к печи категорически запрещается: воздухообмен при этом нарушается, а кладка разрушается. Также необходимо помнить, что, сооружая кирпичную кладку, внизу нужно оставлять воздушные продухи 6 х 7 см, через каждые 3 см. Иногда их оборудуют дверцами, чтобы регулировать нагрев парной.

Высота кирпичной кладки должна быть не ниже уровня верхней части топки. Чтобы защитить такой экран от деформации в результате расширения стенок металлической печи при эксплуатации, между кирпичом и отопительным прибором применяется засыпка из мелкого речного песка. Кладку жаростойкого экрана для печи проводят в полкирпича, так как ограждение толщиной в кирпич будет долго прогреваться. Кирпичи укладывают со смещением, при этом каждый шов перекрывается кирпичом из верхнего ряда. Для прочности через ряд можно укладывать арматурную сетку.

Не забывайте проверять отвесом вертикальность углов, а строительным уровнем – горизонтальность кирпичных рядов. Погрешности испортят всю конструкцию. После завершения строительства портала первую топку банной печи проводят не менее чем через 24 часа.

Заключение

Обезопасить себя и своих близких – это первичная задача при возведении бани

Именно поэтому следует соблюдать все требования СНиП, оставляя необходимые расстояния, а также очень важно позаботиться о защитных экранах и обшивках

Возможно строительство обойдется несколько дороже, и придется потратить больше времени, однако ваша собственная жизнь и безопасность гораздо важнее этого.

Рекомендуем приступать к самостоятельному монтажу только в том случае, если вы точно уверены в своих силах. Если же нет, лучше всего будет обратиться к профессионалу за помощью, поскольку опытный мастер выполнит все быстро и в кратчайшие сроки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
