Забор из профнастила своими руками: фотоотчет
Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.
Кроме того пошли такие материалы:
- на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
- на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
- лаги 30*30 мм;
- каркас ворот и калитки 40*40 мм;
Готовый забор из профнастила своими руками строил один человек Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.
Вид изнутри на готовый забор
Подготовка металла
Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.
Трубы нужно очистить от ржавчины
Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.
Столбы для забора из металла — типы
Есть три вида сечения:
два варианта профиля (квадратного и прямоугольного).
Помимо новой, можно купить бывшую в употреблении насосно-компрессорную трубу (НКТ), которая будет иметь достаточную прочность в качестве металлической опоры для забора.
Но на этом различия не заканчиваются. В продаже есть уже готовые к установке металлические столбы для забора квадратного
или круглого сечения,
которые имеют верхние заглушки у надземной части и приваренные пластины для монтажа прожилин или секций.
Вроде бы и удобный вариант — не надо использовать сварку.
Особенно трудоемкую и сложную для защитной верхней заглушки.
Но это не значит, что фабричные металлические столбы — лучшее решение.
Есть приемы и фурнитура, позволяющие обойтись без сварки.
Для того, чтобы защитить внутреннюю часть трубы от осадков можно использовать пластиковые заглушки для круглой, квадратной и прямоугольной трубы.
Они могут иметь и другой вид, но в любом случае их установить просто.
А для крепления прожилин к квадратному столбу выпускают специальные хомуты,
к которым можно крепить даже металлический профиль.
Пролеты из сварной сетки монтируют на обжимные хомуты для квадратной
и для круглой трубы.
Существуют методы прямого монтажа металлические столбы саморезами по металлу непосредственно к самому столбу. Для такого крепления лучше использовать трубу квадратного или прямоугольного профиля.
Но основной аргумент в пользу индивидуального изготовления металлических столбов — размеры.
Длина заводских изделий не всегда подходит для той высоты забора, что нужна на участке.
Самая важная для прочности ограды — это подземная часть столба. Для каких-то грунтов она может быть избыточна, а это лишние расходы. В некоторых случаях наоборот — недостаточна, что скажется на надежности ограждения.
Толщина стенок металла также имеет значение для прочности забора
Существуют нормативные расчетные значения прочности конструкций к ветровым нагрузкам в зависимости от ее высоты и характера местности (для каждого района страны и типа рельефа они уже четко оговорены). Есть они и для конструкций с высотой до 5 метров.
Расчет прочности балки на срезе у грунта с одним защемленным концом проводить не стоит — сложно, но можно сказать, что для длины пролета в 3 м и высотой 2 м с максимальной парусностью (профнастил), достаточно квадратного профиля 80x80x3 или трубы близкого диаметра со стенкой 3 мм.
Однако стоит учитывать, что это предельная величина. В реальности:
- забор обычно имеет форму замкнутой фигуры, у которой есть как-бы подпирающие стенки, принимающие на себя часть ветровой нагрузки;
- ветер редко дует перпендикулярно плоскости забора;
- нормативы приведены для открытой местности — без растительности и соседних построек;
- пролеты с жилинами из профиля делают обычно длиной 2 метра, а не 3 (стандартная заводская длина — 6 метров).
Поэтому для опор достаточно профильной трубы меньшего сечения — 60x60x2.
Бетонируем опоры
Также как при забивании забора важны расчеты и составление схемы. Разберем, как это происходит на практике.
Выбор метода и расчеты

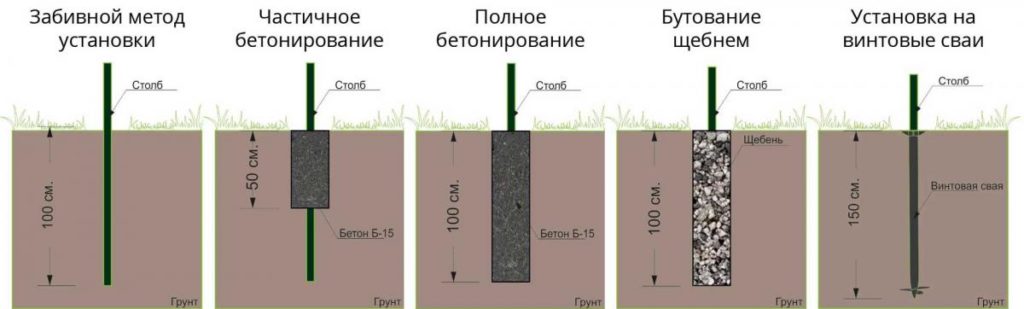

На начальном этапе важно выбрать, как именно будет происходить бетонирование. Для этого существует несколько методов:
- Если почва стабильная, а влаги немного, то происходит полное бетонирование.
- Когда почва слабая, а грунтовые воды близко, происходит частичное заливание.
Что же до расчетов, то они такие же, как и при забивании.
Необходимые материалы и инструменты
Обычно для такого типа монтажа опор используются следующие материалы:
Что же до инструментов, то здесь подойдет бурильное устройство и штыковая лопата.
Установка металлических опор
Монтаж такого забора осуществляется следующим образом:
- Участок, как и в прошлый раз, размечается по периметру.
- Ямки вырываются с помощью лопаты или бура.
- На дно засыпают щебенку на глубину десять сантиметров.
- В ямки устанавливаются металлические столбы.
- Замешивается и заливается бетон.
- Труба фиксируется до тех пор, пока бетон не начнет затвердевать.
Виды столбов
Опорные элементы конструкций ограждения могут выполняться из различных материалов. Каждый из видов изделий отличается особенностями монтажа, установки и эксплуатационных характеристик.
Последовательность монтажа
Бетонные
Применяются различного сечения (квадратного, круглого, фигурного). Потребуется купить готовые опоры или изготовить в домашних условиях. Первый вариант проще, но обойдется дороже.
Монтаж тяжелых заборных опор
Бетонные конструктивы отличаются следующими достоинствами:
- высокой прочностью и долговечностью;
- отсутствием необходимости в дополнительном уходе;
- устойчивостью к атмосферной влаге и механическим воздействиям;
- универсальностью.
Ж/б стойки устанавливают бетонированием. Выравнивание стоек для забора производят в процессе монтажа.
Минус такого варианта в высокой трудоемкости работ, особенно если владелец решил сделать стойки своими руками, а не использовать поставленные стандартные изделия.
Деревянные
В отличие от бетонных, такие опорные конструкции относительно быстро выходят из строя – простоят не более десяти лет, что необходимо учесть при принятии решения о выборе данного материала. Но выровнять деревянные столбы, если они покосились, проще.
Выравнивание столба
Срок службы дерева продлит предварительная антигрибковая обработка. В процессе эксплуатации такие столбы придется регулярно окрашивать. Кроме ухода, долговечность указанных стоек зависит от сорта древесины.
Деревянные стойки устанавливают методом сухого бетонирования, поместив в подготовленные лунки и уплотнив щебнем или другими видами камня. Чтобы пустоты максимально заполнились, в процессе уплотнения лунки поливают водой.
Схема заделки после выравнивания
Стальные
Один из наиболее популярных материалов по стоимости, удобству использования и долговечности. Выполняются из сортового металла – круглых или квадратных труб, швеллера, двутавровой балки, уголка.
Выставленная по вертикали металлическая опора
Предварительно необходимо убедиться, что прокат ровный. В противном случае заготовки необходимо выпрямить, а затем выставлять.
Недостаток этого материала связан с высоким уровнем коррозионного износа, что требует соответствующей защиты. Особенно возрастает интенсивность коррозии у основания опоры.
Устанавливаются бетонированием. Часть изделия, погружаемая в раствор, предварительно покрывается расплавленным битумом. Выравнивать по высоте столбы из металла, как и любые иные, следует во время монтажа.
Бетонирование стойки
Асбоцементные
Выполняются из асбестоцементных труб круглого сечения. Сочетают преимущества бетона при меньшей массе. Основные сложности такого материала связаны с проблемами при выборе крепежных элементов.
Кирпичные
Прекрасно сочетаются с различными видами заборных полотен – профнастилом, шифером и пр. Кирпичный забор отличается привлекательным внешним видом при высокой степени надежности и продолжительном сроке службы. В связи с большой массой требует устройства прочного фундамента.
Мастера выставляют кирпичную опору по уровню
Ограждения из пластика
Можно только приветствовать новое направление использования пластика, такой ход решает много проблем с использованием ресурсов и экологией на наше планете. К тому же к услугам клиентов огромный выбор дизайнерских находок всех цветов радуги и размеров. И еще один немаловажный плюс – легкость в установке. Трубы пластиковые для забора можно установить самостоятельно.
Экономичный, красивый и прочный забор из пластика отлично смотрится у коттеджа, тем более что можно соблюсти все нормы и выбрать комбинированное решение. С улицы, от дороги поставить глухой забор, а на межевых участках с соседями ажурную (или полуажурную) красивую конструкцию, не затеняющую их участки, но четко показывающую его границы.
Пояснение: готовые заборы, как и трубы пластиковые для забора, продаются в магазинах строительной направленности, есть они и у специализированных компаний, в услуги которых входит реализация и установка ограждений у загородных домов любого типа.
Прежде всего – качество
Выбирая металл для забора, многие покупатели обращают внимание на его внешний вид и цену, не особо задумываясь о качестве сырья, но какой нужен профнастил для забора, нужно понимать еще до посещения магазина стройматериалов. А в результате может получиться, что через год-два на металле начнут проступать ржавые пятна, облезать покрытие, выгорать цвет, тогда станет понятно, какой на самом деле нужен был профнастил для забора. Некачественный металлопрофиль задолго до окончания срока эксплуатации может потерять свой презентабельный вид
Некачественный металлопрофиль задолго до окончания срока эксплуатации может потерять свой презентабельный вид.
Еще раз остановимся на характеристиках металлопрофиля, которые следует учитывать при выборе, чтобы забор в течение долгих лет не доставлял никаких проблем:
- Качество металла и его толщина (производитель и марка стального листа)
- Тип профиля (высота гофры, рабочая ширина листа).
- Тип покрытия.
Основой любого профилированного листа является тонкая рулонная сталь, которая проходит горячее оцинкование, а затем сложный технологический процесс пассивации, грунтования, нанесения финишного покрытия, которое бывает односторонним или двухсторонним.
Например, с одной стороны может быть нанесен лакокрасочный слой, с другой полимерное покрытие (полиэстер, пластизол, ПВДФ, пурал, Printech или другие).
Таким образом, достигается высокая прочность и стойкость металла к коррозии, ультрафиолету, атмосферным воздействиям, в зависимости от покрытия появляются такие качества как шумоизоляция, морозостойкость, невосприимчивость к агрессивным средам и механическим повреждениям.
Эксперты считают, что толщина профлиста пропорциональна сроку его эксплуатации, так каждая 0,1 мм соответствует 5 годам службы. Поэтому вряд ли стоит размениваться на металл менее 0,5 мм.
Если серьезно подходить к выбору профнастила, чтобы забор из него стоял действительно долго, то стоит поинтересоваться в первую очередь материалом, из которого изготовлен профлист.
Наиболее качественным является металл (оцинкованая сталь с толщиной не менее 0,5 мм) европейских производителей Myriad (Франция), Voest Alpine (Австрия), Arcelor (Люксембург), Salzgitter (Германия), Ruukki (Финляндия). Эти профлисты всегда находятся в категории «элит» и стоимость у них довольно высокая, но покупая такой металл, вы всегда можете быть уверены в том, что он действительно соответствует заявленным характеристикам.
Сталь российского производства (НЛМК, ММК, Северсталь), даже при заявленных 0,5 мм, всегда оказывается тоньше, что, впрочем, не противоречит действующему ГОСТу, который допускает некоторое снижение толщины металла и слою цинка. Примерно к этой же ценовой категории – «стандарт» – относится и сталь производства Tata Steel (Турция), ArcelorMittal (Польша, Словакия), корейские производители. Наихудшим вариантом является покупка профнастила из китайской оцинкованной стали. Ее толщина, как правило, декларируется 0,38, а на деле иногда не достигает и 0,34 мм.
Такой профлист больше будет похож на плотную фольгу, а не металл. Рулоны металла с минимальными толщинами и слоем цинка относятся к сырью эконом-класса, но они сегодня востребованы рынком и поэтому использовать такой профлист можно только для сооружения временных построек.
Не менее важно и то, на каких станках гнут профиль. Старое оборудование часто дает сбои, профиль получается с браком. При покупке следует проверить на возможность брака всю приобретенную партию
При покупке следует проверить на возможность брака всю приобретенную партию.
Следующий параметр – слой цинка. По ГОСТу качественное покрытие должно составлять до 275 г/ м2, но на деле часто это 180, 140, 100, а на листах китайского производства 80 или даже 60 г/м2. Этот показатель важен, поскольку именно оцинковка выступает главным антикоррозионным покрытием, гарантирующим долговечность металлопрофиля.
Все необходимые данные можно узнать, попросив у продавца сертификат, который обязан предоставлять производитель.
Решение о том, какой профиль приобрести и поставить на забор, остается за вами. Главное при покупке придерживаться «золотой середины» — оптимальная толщина листов забора от 0,4мм до 0,7 мм, а цинковое покрытие не менее 140-180г/м2, ниже этих параметров опускаться специалисты не советуют.
При этом приобретение профнастила толщ 1,2 мм нецелесообразно, поскольку стоимость таких листов будет значительно выше, а прочность конструкции от этого не увеличится. Пока единого доступного и понятного простому покупателю критерия качества проката нет, следует выбирать производителя с хорошей репутацией.
Как выровнять столбы для забора по высоте верхнего края
Если забор устанавливается на относительно ровной местности, больших проблем с выравниванием не возникнет. Достаточно руководствоваться вышеприведенной инструкцией и правильно использовать инструменты, выставляя столбы и параллельно выравнивая их по высоте верхнего края.
Забивка стойки из металла
Сложнее, если местность неровная, с уклоном. Если забор располагается на склоне, возможны следующие варианты действий:
- выровнять поверхность грунта по высоте на неровном участке – трудоемкий процесс, требующий применения землеройной техники;
- залить единый фундамент по одной отметке – целесообразно при небольшой степени уклона, в противном случае возрастают объемы бетонных работ;
- установить столбы при неровной поверхности в соответствии с уклоном местности, соблюдая равную степень заглубления при выравнивании по высоте;
- выполнить установку со ступенчатым заглублением – наиболее разумное решение, особенно на участках с большой степенью уклона.
Чертеж забора
Более детального изучения требует последний способ из перечисленных.
Выставляем столбы на неровной поверхности
Если перепад по высоте между верхней и нижней угловыми точками забора превышает 1 м, фундамент и опоры устанавливаются ступенями. Столбы выставляют с выдерживанием равного расстояния.
Варианты установки ограды
Заборные лаги, соединяющие стойки по горизонтали, крепятся с таким расчетом, чтобы обеспечить одинаковые уступы. Размер данных уступов вычисляется делением общего перепада по высоте на количество прогонов. При правильном расчете определить величину отклонения не составит труда.
В остальном стойки для забора выставляются и выравниваются аналогично описанной выше инструкции, за исключением отклонения по высоте в зависимости от рассчитанной величины уступа.
Эскиз ограды на даче
Уровень заглубления опор
Глубина погружения опоры в почву определяется общим весом конструкции ограждения: чем тяжелее забор, тем глубже монтируются стойки. На расположение столба оказывает влияние еще и структура грунта: уровень залегания грунтовых вод, а также промерзание почвы. Рекомендуемая глубина установки столбов забора – значение, равное 30% от высоты конструкции.
Чаще всего строятся ограждения 2-3 м над поверхностью почвы, соответственно, достаточный уровень установки стоек – 1 м. Есть и другие рекомендации, обусловленные весом ограждения. Так, для тяжелых конструкций минимальный уровень монтажа столбов – 1 м, для более легких заборов – до 50 см ниже поверхности почвы.
Вертикальная установка опор: как этого добиться?
Сложнее всего производить выравнивание своими руками при отсутствии опыта и для габаритных конструкций. Поэтому лучше для этого пригласить помощника. Сначала нужно установить опору в яму. Расположение проверяется посредством строительного уровня и отвеса.
Если на данном этапе небрежно выставить опоры, в дальнейшем это затруднит эксплуатацию ограждения, так как перекос опор повлияет на качество установки секций заборного полотна. В результате ворота и калитка могут закрываться неплотно, при этом еще и придется прилагать усилия.
Чтобы своими руками выровнять столбы по верхней кромке, необходимо подготовить лазерный нивелир или воспользоваться обычной веревкой/шнуром. Ориентир натягивается между крайними столбами, на основании этого выстраиваются остальные опоры.
Поэтапная установка столбов
На первоначальном этапе необходимо подготовить стойки, что делается в соответствии с типом используемого материала: металл зачищают от ржавчины, дерево пропитывается антисептиками, нижняя часть покрывается битумной мастикой.
С помощью разметки определяются точки будущего расположения столбов. В соответствии с типом грунта и весом конструкции забора в грунте подготавливаются отверстия нужной глубины.
Первыми устанавливают угловые опоры. Если протяженность сторон периметра большая (свыше 20 м), рекомендуется установить в центральной точке стороны дополнительный столб. И уже после этого можно приступать к заглублению остальных опорных стоек с некоторым шагом (2-3 м).
При перепаде уровней поверхности до 30 см допускается строить ограждение, выравнивая все столбы по верхней кромке. Если же имеются более существенные изъяны почвы, нужно делать ступеньки. После того как была выполнена установка столбов для забора, в соответствии с выбранной технологией производится фиксация опор.
Как продлить срок службы забора из профнастила
Надежность стального профильного листа допускает период эксплуатации ограждения не менее 25 лет. Но иногда при небрежном отношении и неправильном уходе конструкционные особенности этого материала могут заметно измениться в худшую сторону
Поэтому важно знать факторы, влияющие на изменение материала и способы увеличения срока эксплуатации
Если начинает разрушаться фундамент, то его можно укрепить посредством цементных обойм вокруг основания, выравнивание сколов и трещин с помощью бетонной смеси и устройство правильного дренажа.
В случае нарушения защитного слоя краски на каркасах таких ограждений нужно периодически его обновлять.
Иногда имеются дефекты на внешней прослойке профлистов из-за неправильного пореза, небрежной транспортировки, при монтаже или эксплуатации. В таких случаях нужно зачистить поврежденную поверхность от ржавчины и покрасить подходящей по цвету эмалью по металлу.
Какой материал можно использовать
Допускается использовать следующие разновидности опорных стоек, отличных по типу используемого при изготовлении материала:
- деревянные;
- бетонные;
- металлические;
- кирпичные.
Каждый из вариантов лучше ставить для заборного полотна определенного вида. Например, сетчатый материал проще установить на металлические опоры, так как в них уже предусмотрены крючки для крепления сетки. Профилированный лист отличается небольшим весом, что позволяет ставить для такого забора столбы из любого материала: кирпич, металл, дерево.
А вот конструкции, в которых обрезная доска – материал заборного полотна, чаще используют с металлическими или деревянными опорами.
Также встречаются комбинации: кирпичная или каменная стойка + наполнение секций из обрезной доски. Монтаж опор из бетона обычно выполняется при возведении конструкции из такого же материала.
Как правильно заполнить отверстие бетонной смесью
С точки зрения соотношения, используемого для бетонирования заборных столбов, лучшая смесь представляет собой смесь 1: 2: 4 (1 цемент, 2 песка, 4 заполнителя). Пропорции бетонной смеси для фундамента.
Бетон всегда лучше всего смешивать, используя бетономешалку, чтобы обеспечить его равномерность, но если вам нужно только немного смешать, смешивать можно и вручную.
150 мм должно быть оставлено от верхней части бетона до верхней части отверстия для засыпки грунтом и газоном, если требуется, а верхняя часть бетона должна быть наклонена в сторону от стойки, чтобы позволить воде стекать из древесины.
Заполните каждое отверстие, как описано, смешивая больше бетона по мере необходимости.
Столб следует проверять по вертикали и периодически выравнивать с помощью уровня, после того, как все отверстия заполнены, столбы должны оставаться вертикально, пока твердеет бетон.
Уровень столба используется для обеспечения вертикального выравнивания столба забора со всех сторон.
Теперь, когда все ваши отверстия заполнены, нужно ждать, пока бетон схватиться. Бетон должен быть оставлен как минимум на 24 часа, чтобы затвердеть.
После того, как все стойки забетонированы, вы можете пойти перейти к установке панелей забора.
Для получения справки и советов о том, как это сделать, читайте статью по установке панелей забора.
Следует отметить один важный момент: для обеспечения как можно более длительного срока службы ограждения и работы ограждения в целом потребуется небольшое техническое обслуживание.
Если вы обработали какой-либо из своих постов или ограждений грунтом или краской, в идеале, они это должно проводиться раз в 2-3 года.
Последний момент, о котором следует помнить, это то, что с течением времени размер столбов может немного уменьшиться, что приведет к небольшим зазорам вокруг него и бетона. Вода может затем перемещаться вниз по боковой стойке и опускаться в бетон, что может вызвать разрушение стойки.
Чтобы предотвратить это, вы можете нанести герметик.
Бетонирование ограждений может показаться довольно сложной задачей, если вы никогда не делали этого раньше, но если вы работаете систематически и не торопитесь, нет никаких причин, почему вы не можете сделать профессионально выглядящую работу своими руками.
Столбы – основа забора
В общем, конструкция, на которую крепится профлист, состоит из:
- Основных опорных элементов, которые устанавливаются по углам участка и по бокам от ворот. Обычно эти столбы отличаются чуть большей своей толщиной, так как испытывают повышенные нагрузки.
- Промежуточных опорных элементов. Зачастую по экономическим причинам их выбирают более тонкими, потому что они меньше нагружены.
- Раскосов. Эти элементы применяются, чтобы выровнять опоры, в случае, когда параметры почвы не разрешают выполнять бетонирование с надлежащей эффективностью.
- Горизонтальные лаги. Они сооружаются из брусьев, или же — из профилей небольшого сечения (30х30, 20х40 миллиметров).
Чертеж конструкции забора
Все элементы жестким образом должны быть соединены меж собою. Для этого используют и сварку, и механические соединители. Как выбрать опоры правильно, ведь современный рынок предоставляет изделия различного типа?
Как установить столбы ровно в одну линию?
Для этого необходимо правильно натянуть металлическую проволоку или верёвку (ещё говорят, струну или шнурку), расположив её не в нижней, а в верхней части столбов. Натяжение нужно делать от одной угловой точки до другой, располагая концы на уже установленных столбах. Для большего удобства и контроля можно натянуть струну сразу вверху и внизу. Но этого можно не делать, потому что каждый столб всё равно проверяется по уровню, а место его расположения точно определяется с помощью отвеса.
Если протяжённость забора очень большая, между крайними угловыми точками устанавливают ещё один столб, который поддерживает струну, не давая ей провисать. Для её закрепления на столбе можно прихватить гаечку. В таком случае она не будет сдвигаться, точно показывая идеальную линию.
