Как самостоятельно сделать прожектор

Особенности конструкции прожектора

Диодные прожекторы или LED-устройства весьма экономичны по расходу электроэнергии, требуют минимум обслуживания, их светящие элементы работают до 50 – 90 тыс. часов. Приборы приспособлены для эксплуатации на улице, не портятся от погодных условий, грязи, пыли. Качество излучаемого света очень высокое.

Устройство будет состоять из таких частей:

• корпус;
• фиксирующие скобы;
• светодиодная матрица;
• драйвер.

Матрица прибора состоит из диодов, прикрепленных к плате и защищенных особыми полимерами от повреждения.

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.

Материалы, инструменты и детали для сборки

Каким бы сложным устройством он не казался, светодиодный прожектор вполне реально собрать самостоятельно в домашних условиях.

Для этого вам понадобится:

Светодиодная матрица и драйвер к ней (подобные матрицы и драйвера можно раздобыть на старых, вышедших из строя фонарных столбах, также новые элементы можно купить в специализированном магазине электротоваров или заказать в интернете).
Корпус (его можно использовать от старого галогенового фонаря, можно купить новый или же изготовить самостоятельно из подручных средств – металла, древесины и т.д.).
Провода (стандартные провода понадобятся для подключения готового устройства к сети электропитания).

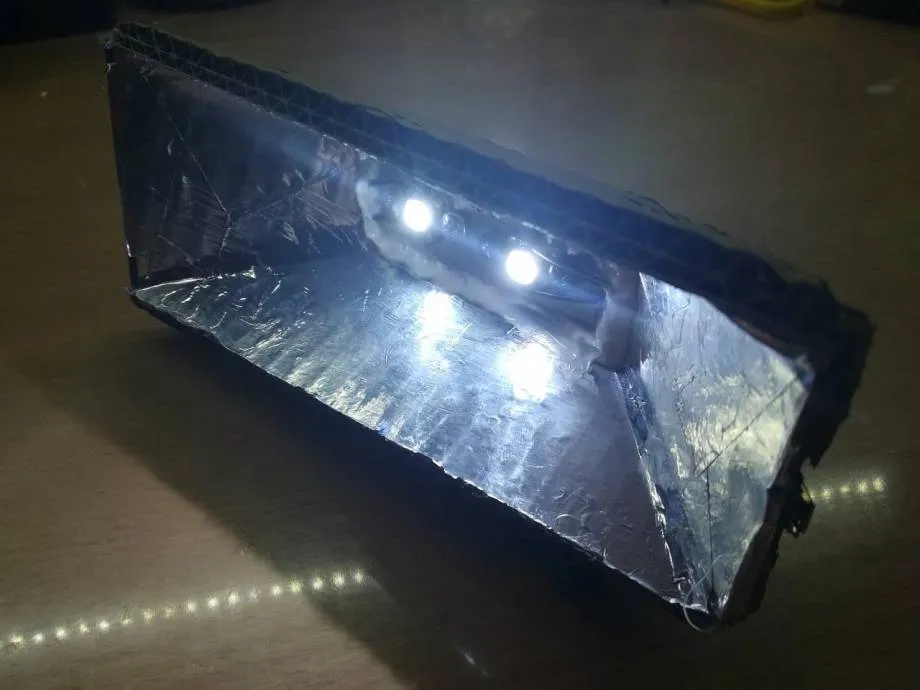

Обыкновенная фольга (из неё будет делаться отражатель, если же у вас дома её нет, то можно купить в ближайшем продуктовом магазине, однако важно, чтобы у неё была высокая плотность).
Клей и герметик (можно использовать пасту 2 в 1, а также следует знать, что обычный клей ПВА не подойдёт).

В случае, если вы изготавливаете мощный профессиональный светодиодный прожектор (мощность 100 Ватт и более), то дополнительно потребуется радиатор охлаждения.

Из инструментов потребуются:

• Дрель и свёрла для неё.
• Болгарка с отрезным кругом.
• Паяльник и припой.
• Сварочный аппарат.

Настольный светильник своими руками. Настольная лампа своими руками: оригинальные идеи, как из подручных средств создать настольную лампу (85 фото и видео)

Самодельная настольная лампа – это вполне реальный и доступный метод добавить изюминку в ваш интерьер и привнести в него индивидуальности и шарма.

Ценник на дизайнерские модели в магазинах завышенный, а создать уникальный элемент интерьера можно и своими руками.

Какую лампу выбрать

Для начала необходимо определиться, какой вид лампы вам по душе. В интернете вы сможете легко найти фото самодельной лампы самых разных видов: стоечная, шарнирная, на гибком кронштейне и т.д.

Чем же они отличаются между собой? Давайте разбираться.

Стоечная лампа

Самая простая конструкция в техническом смысле. Располагается на столе или на любой поверхности (комод, журнальный столик и т.д.). Освещает близлежащую область.

В дизайнерском плане – полная свобода, выбор абажура и каркаса для такой лампы, сделанной своими руками, ограничивается только вашей фантазией.

Лампа на сложном ломающемся шарнире

Смотрится эффектно, но такой вариант подойдет не для всех интерьеров. В плане механической части данная конструкция сложнее и дороже. Из-за наличия большого количества составных частей сэкономить на такой лампе получится немного.

Лампа на гибком кронштейне

Благодаря гибкому основанию данная конструкция очень удобна в использовании: вы сможете навести свет на нужную область.

Но из-за сложности конструкции и дорогостоящих элементов выгоднее приобрести такую лампу в магазине, чем делать самостоятельно.

Лампа из светодиодов

Своими руками вы можете сделать настольную лампу из светодиодов. Такая лампа по стоимости намного выгоднее обычных (в плане энергопотребления), а собирается она из недорогих элементов.

Электромеханика

Электрическая схема настольной лампы проста. Вам понадобятся: лампочка, патрон, выключатель, вилка и кабель.

Как и магазинные экземпляры, лампа своими руками рассчитана на 220в.

Главное, о чем необходимо помнить, это электробезопасность (особенно при конструировании шарнирных ламп). Кабель должен быть в двойной изоляции и ни в коем случае не натянут, проводка – надежно защищена.

Итак, подробная инструкция, как сделать стоечную лампу своими руками:

• Кабель с вилкой завяжите узлом (либо наденьте шайбу для фиксации
• Выберите вашу стойку (это может быть стеклянная или пластмассовая бутылка, банка, глиняное основание и т.д.) и протяните в ней кабель
• Зафиксируйте патрон для лампочки на стойке и присоедините к нему кабель
• Закрепите каркас (он может быть сделан из проволоки или бутылки)
• Наденьте абажур

Абажур

Только от вас и от вашей фантазии зависит, из какого материала будет выполнен ваш абажур. Это может быть бумага, стекло, пластмасса и любые подручные средства, даже самые неожиданные.

Абажур из рисовой бумаги

Эффектно смотрится практически в любом интерьере, а широкая цветовая гамма позволит выбрать тот цвет, который подойдет именно вам. Для создания такого абажура вам достаточно просто обернуть каркас лампы бумагой.

Высокая стоимость

Пятый недостаток – цена. Точечные светильники — это
всегда дорого.

Сюда входит не только стоимость самого изделия, но и монтаж и последующая эксплуатация.

Не забывайте, что к КАЖДОМУ из этих спотов необходимо подвести электропитание и кабель.

А еще это затраты на блок питания.

Большинство таких моделей рассчитаны на 12В. И для того, чтобы их подключить к сети 220В, необходим специальный драйвер.

Сам монтаж также не дешевое удовольствие. Под каждое из
них нужно сделать отверстие, причем на гипсокартонном потолке предусмотреть,
чтобы они не попали под профиль.

В процессе эксплуатации сгореть и выйти из строя могут не только лампочки, но и сам блок питания.

А до него еще нужно добраться.

Если вы просчитаете общую стоимость монтажа и эксплуатации пары десятков спотов, то у вас получится цена превышающая стоимость крутейшей люстры люкс класса.

При этом люстра была бы светлее, красивее и давала бы более
приятный и ровный свет. Не говоря уже о затратах по уходу.

Стеклянный светильник

Очень красивый вариант, который украсит любую комнату.

Перед тем как делать светильник, важно продумать его дизайн. Он должен сочетаться с общим видом всей комнаты, чтобы не только освещать ее, но и украшать

Даже если с продумыванием деталей дело обстоит плохо, всегда можно воспользоваться универсальным вариантом — стеклянным ночником. Он будет смотреться элегантно и уместно в любом помещении. Полную совместимость с интерьером обеспечит подходящий цвет и узор, который можно нарисовать краской, например, веточку цветов, ели, камни или геометрический рисунок, повторяющийся в других предметах интерьера.

Полезный совет: Классические лампы накаливания не очень хорошо подходят для внутреннего оснащения ночного светильника. Они могут достаточно сильно нагреваться и создавать небезопасную ситуацию, особенно если работают всю ночь. Как правило, выбор падает на светодиоды, которые отличаются меньшей энергозатратностью и безопасностью, а также приятным приглушенным светом.

Схема и печатная плата простого светодиодного прожектора

Существует большое количество схем источников питания различной степени сложности. Проще всего (и надежнее) использовать классический вариант схемы с гасящим конденсатором:

Этот вариант является бестрансформаторным типом источника питания, позволяющим получить очень компактное устройство, собранное из недорогих и доступных деталей, не требующее сложной настройки. Входной неполярный конденсатор емкостью 1 мкф запараллелен с резистором на1 мОм, который можно заменить на любой другой образец емкостью от 240 до 1 мОм и мощностью 0,25 Вт. Они подключаются на одно плечо диодного моста, который собран на 4 диодах 1N4007. Выпрямленное напряжение дополнительно сглаживает полярный конденсатор на 10 мкф 400 В. Светодиоды разделены на 2 группы, соединенные параллельно. В каждой группе последовательно соединены 50 единиц. В каждой ветви проходит ток 19 мА, что соответствует номиналу.

Печатная плата не требует высокой точности и может быть изготовлена на лазерном принтере.

Для эффективного отвода тепловой энергии обратную сторону оставляют нелуженой. Расположение монтажных отверстий выбирается таким, чтобы обеспечивался максимально плотный контакт с теплоотводящей пластиной или радиатором.

Плюсы светодиодного прожектора, особенность конструкции и несколько дополнительных моментов

Итак, почему же следует использовать светодиодные прожекторы.

Скорее всего, вы знаете, что устройства с LED-матрицами весьма экономичны – расход электроэнергии у них в разы меньше, чем у стандартных, а сами матрицы могут работать, по заявлениям производителя, до 50-90 тысяч часов (этого хватит примерно на 8 лет беспрерывной работы).

При этом подобные приборы хорошо защищены – пыль, грязь и другое им не страшны.

Светодиодные прожекторы подготовлены к работе на улице, также они не портятся от каких-либо погодных условий.

А качество свечения прожекторов выше обычных – некоторые модели данных прожекторов могут обеспечить хорошее свечение на расстоянии до 800 метров.

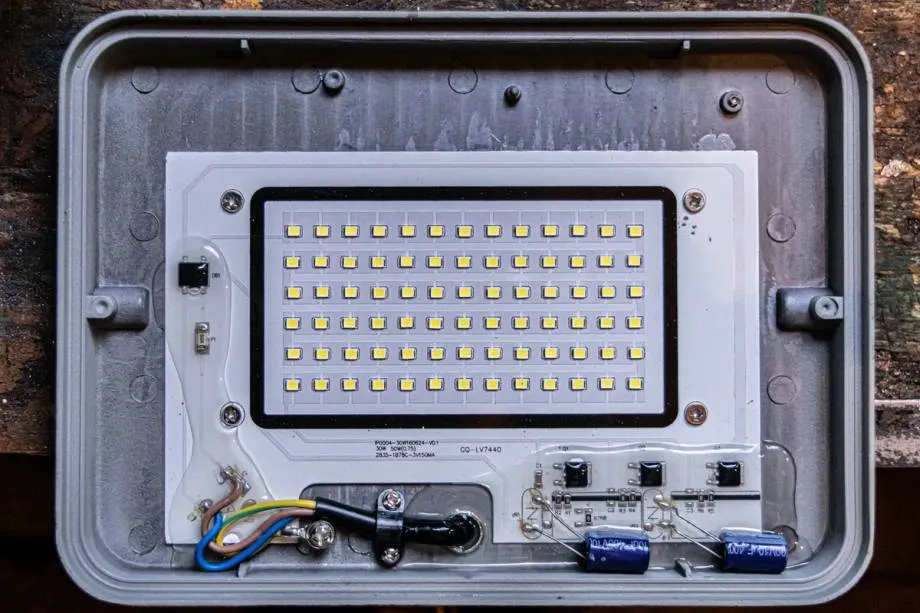

Состоит сам светодиодный прожектор из следующих частей:

• Корпус.
• Драйвер.
• Светодиодная матрица.
• И скобы для фиксации.

Сама светодиодная матрица устройства состоит из, как не трудно догадаться, диодов, которые прикреплены к плате матрицы и защищены от различных повреждений специальными соединениями из полимера.

Обычный светодиод имеет следующие составляющие:

• Анод.
• Катод.
• Линза.
• Кристалл.
• Проводник.

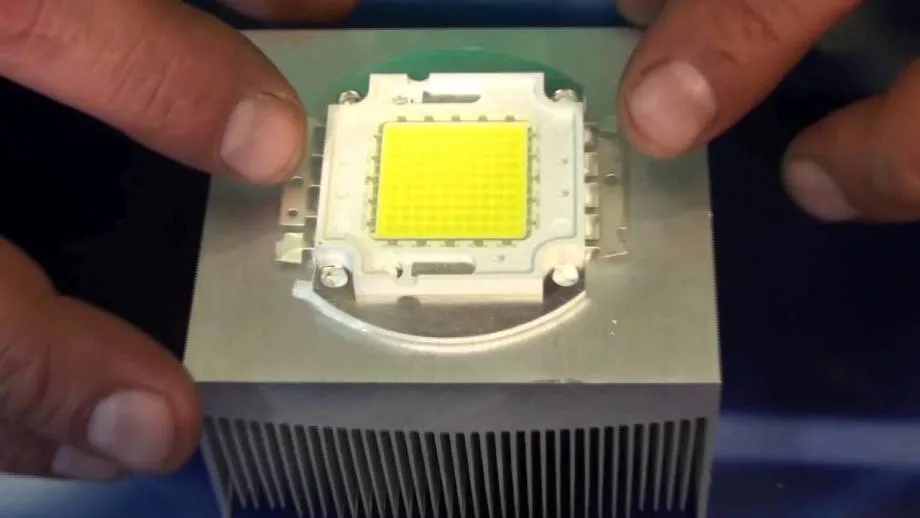

Однако мощный светодиод имеют немного другую конструкцию: теплоотвод, кристалл, лизну, катод, проводник.

Мощные светодиоды используют для изготовления высокомощных профессиональных прожекторов.

Если вы решили использовать их за основу для своего прожектора, то учитывайте, что чем выше мощность диода – тем больше шанс, что он преждевременно сломается (как правило, из-за перегрева).

Для решения этой проблемы вам необходимо будет сделать в прожекторы хорошую система теплоотвода, вентиляцию, разбить излучатель на части и правильно всё установить (есть два способа размещения – последовательный и параллельный).

Дополнительно при изготовлении самодельного прожектора учитывайте одну его особенность – твердотельные полупроводники крайне сильно чувствительны к перепадам температуры, это может привести к потере легирующих добавок, их деградации, что может привести к поломке оборудования.

Таким образом, если температура помещения, в котором работает прожектор будет +60 градусов цельсия, то это вызовет уменьшенную интенсивность освещения или полную поломку устройства.

Ещё один момент: если вы изготавливаете какое-либо LED-устройство, то в его схеме необходим строгий расчёт – если напряжение будет слишком высокое, то светодиоды испортятся в ближайшее время, а при низком напряжении интенсивность свечения также будет мала.

Крайне важно стабилизировать ток в сети, ибо в обратном случае может произойти перегрев оборудования.

Ток должен ограничиваться максимальным значением резисторов на диодах и регулироваться приложенным напряжением.

Что такое точечный светильник

Содержание материала

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт	Соответствие лампе накаливания, Вт
1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Необходимые материалы и детали

Чтобы собрать качественное устройство, надо заранее купить все нужные составляющие. Часть можно найти в гараже у автолюбителей, иные — раздобыть у знакомых.

Список:

1. Светодиодная матрица с драйвером. Такие есть на старых фонарных столбах, которые уже вышли из строя — их мощности будет вполне достаточно, но придется заменить перегоревшие лампы. Еще лучше купить новый элемент в специализированном магазине электроники.
2. Корпус. Его готовят своими руками из разных подручных материалов — металла, фанеры. Можно взять старый галогеновый фонарь или купить новый.
3. Соединительные провода. Потребуются для подсоединения готового устройства к сети питания.
4. Фольга. Нужна для создания отражателя. Купить ее можно в продуктовом магазине, главное, чтобы плотность была высокой.
5. Надежный клей и герметик либо средство 2 в 1.
6. Радиатор охлаждения. Будет нужен для изготовления мощного прожектора — на 100 Ватт и более.

Для работы потребуются такие инструменты:

• болгарка;
• аппарат для сварки;
• дрель со сверлом;
• паяльник с припоем.

Источники света

Светодиоды — главный элемент осветительного прибора, без них не будет выполняться основная функция устройства

Их качеству стоит уделить самое пристальное внимание при покупке. Все светодиоды в рамках одного прибора обязаны быть строго одинаковыми по типу, техническим параметрам (вольт-амперные характеристики)

Тип светодиодов

Рекомендуется сразу купить достаточное количество запасных диодов (до 10), которые заменят поврежденные при монтаже изделия. Неудачное монтирование — не редкость, и покупка с запасом избавит от неудобств.

Существует три основных типа светодиодов:

1. В форме пластиковой капсулы со штыревыми выводами. Годятся для создания прожекторов малой мощности, для фонарей, стоят дешево. Сила света от таких диодов невелика. У профессионалов есть специальные приборы для определения мощности светодиодов по размеру самих кристаллов, в противном случае придется довериться продавцу. Работать с такими светодиодами легко, ремонтировать — проще простого.
2. Сверхяркие белые светодиоды на металлической подложке. Их применяют для создания высокомощного осветительного оборудования, система отведения тепла эффективная и простая. Стоимость таких изделий невысока.
3. Светодиодные LED-матрицы. Это высокомощные светодиоды, работать с которыми рекомендуется только профессионалам. Обычным способом отводить тепло от них не получится, следовательно, прожектор быстро придет в негодность.

Материал корпуса

Чтобы разместить пару или больше светодиодов и матриц на одной плате, лучше сделать корпус из жести, тонколистовой стали. После сгибания коробки края шлифуют, швы соединяют заклепками. Сверху изделие грунтуют, наносят эмаль по металлу. Дальше работать с заготовкой можно только после полного высыхания.

Источник питания

После сбора диодов надо подумать о подаче напряжения. Бытовые источники тока не применяются, нужен специальный LED-драйвер, который подает пульсирующий стабильный ток.

LED-драйвер

Высокого напряжения (220 Вольт) светодиодам для питания не требуется, им достаточно 3,2 – 12 Вольт. Если подать к устройству большее напряжение, его можно попросту сжечь. Именно для исключения таких последствий любой прожектор должен иметь LED-драйвер. Его предназначение — стабилизация постоянного тока.

Практически для всех самодельных светодиодных прожекторов годится драйвер LED-лент или систем интерьерного освещения. Его покупают заранее в готовом виде, согласно техническим параметрам рассчитывают количество диодов и разрабатывают схему их соединения. Она будет зависеть от напряжения на выходе и тока стабилизации.

Блоки питания

Такие приборы применяются на прожекторах, которые построены на LED-матрицах. Для малых устройств небольшой мощности можно применять блоки питания общебытового значения с выходным пульсирующим током 0,5 – 1,5 А, напряжением на несколько вольт больше, чем прямое напряжение светодиодов. Для стабилизации тока используются микросхемы LM317, а для приборов более высокой мощности — LM350, LM338.

Напольный светильник своими руками. Каркас

В качестве стойки можно использовать полую трубу. Это наиболее удобный элемент для крепления патрона с лампочкой. Также станет отличной надежной основой для выполнения любого декора.

Для средиземноморского стиля можно спрятать металлическую основу с помощью каната. Для этого каждый виток крепиться с помощью клея пистолета, позволяющего добиться крепкого сцепления конструкции

Отличным решением станет сделать напольный торшер своими руками из водопроводных труб. Украсит урбанистический интерьер, использует как рассеянный, так же как и акцентируемый источник света

Напольный светильник своими руками легко сделать в экостиле. Для этого в ближайшем парке собрать ветки, нарезать одинаковой длины. Хорошенько обработать наждачной бумагой для идеальной гладкости. Затем покрыть прозрачным или пигментированным лаком. С помощью клея зафиксировать вокруг металлической трубы

Или покрасить каркасную стойку с помощью спрея. При желании можно сделать однотонное покрытие, предварительно обработав поверхность спиртом. Затем равномерно распылить краску, после высыхания еще сделать контрольное окрашивание

Для того чтобы скрепить трубу с патроном, нужно выгнуть металлические ушки патрона, а на трубке сделать резьбу для гайки. Скрепить фиксаторами, также можно заменить термоклеем. Провод нужно протянуть через трубку, соединить кабель с проводами патрона, хорошенько заизолировать.

Чтобы закрепить каркас нужно в основе сделать отверстие, соответствующее диаметру трубы. Для фиксации конструкции нужно воспользоваться универсальным клеем. К самой трубе необходимо прикрепить медный локоть, на котором будет располагаться лампочка.

Недостаток света

Четвертый аргумент против спотов – в итоге все они дают очень мало света. Как бы много вы их не расставляли, как бы ярко они не светили, в комнате, где находятся эти источники света, постоянно темно.

Происходит это из-за того, что они светят пучком и строго
на пол, а не во все стороны.

На стены они отбрасывают легкие конусы света, которые не
способствуют нормальному отражению и распространению лучей. То есть, свет не
выполняет своей основной задачи — не заполняет комнату как при дневном
освещении.

Внизу еще что-то можно рассмотреть, но комната в целом остается недостаточно освещенной. Это вызывает дискомфорт и хочется все время увеличить количество светильников или их мощность.

Либо дополнительно включить люстру или настольную лампу.

Вот почитайте комментарии пользователей с ютуба.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
2. Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Где делать распаечные коробки?

По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.

Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).

Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.

В этом случае распределительная коробка может оказаться за натяжным потолком.

Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.

Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.

Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.

Ремонт мощного светодиодного прожектора

Еще раз пришлось столкнуться с ремонтом более мощного прожектора типа СДО01-30 мощностью 30 Вт.

Внешний вид прожектора представлен на фотографии. По габаритным размерам он несколько больше, а конструкция прожектора повторяет конструкцию выше представленной модели.

После снятия задней крышки с прожектора и осмотра внешнего вида радиоэлементов на печатной плате, деталей с подозрительным внешним видом обнаружено не было.

Осмотр печатной платы после ее снятия со стороны печатных проводников сразу выявил два перегоревших резистора, R8 (2 Ом) и R22 (1 Ом). Обычно низкоомные резисторы перегорают от большого протекающего через них тока при пробое полупроводниковых приборов или конденсаторов. Рядом с резисторами находился полевой мощный транзистор SVD4N65F, который и оказался при прозвонке неисправным. Электрической схемы прожектора в наличии не было и пришлось номиналы сгоревших резисторов узнать, вскрыв исправный прожектор такого же типа.

Неисправные резисторы и транзистор были выпаяны и дополнительно проверены на печатной плате все остальные полупроводниковые элементы. После запайки исправных резисторов и транзистора в печатную плату прожектор заработал.

Как видите, владея навыками работы с мультиметром и паяльником можно успешно ремонтировать любые светодиодные прожекторы своими руками.

В дополнение удалось не только восстановить работоспособность прожектора, но и увеличить его мощность в три раза, при этом добиться нулевого коэффициента пульсаций.

Все большую популярность набирает сборка светодиодных светильников из подручных средств. Связано это не только с тем, что домашние электрики пытаются развить свои навыки, но и с плохим качеством выпускаемых китайских изделий. В данной статье речь пойдет о том, как сделать прожектор своими руками в домашних условиях. Для читателей сайта мы подготовили несколько интересных вариантов сборки.

Электротехническая специфика прожектора

Перед началом сборки надо уточнить особенности электроники прожектора на основе светодиодов. Это поможет выполнить работу правильно и исключить воздействие высоких температур на активную зону прибора. Дело в том, что твердотельные полупроводники высокочувствительны к таким перепадам, что вызывает их деградацию и потерю легирующих добавок. В конечном счете критическое повышение температуры (от +60 градусов) вызывает уменьшение интенсивности освещения или полную поломку.

Конструкция простого светодиода предусматривает наличие таких составляющих:

Мощный светодиод включает проводник, теплоотвод, кристалл, линзу, катод. Надо помнить, что мощность диода повышает риск его преждевременного износа из-за перегрева

При создании самоделки важно обеспечить хорошую систему отведения тепла, правильно разбить излучатель на несколько частей и верно их установить (последовательно или параллельно). В простых прожекторах можно делать всего 1 излучающий элемент

Не менее важно стабилизировать сеть по току, иначе перегрева не избежать. Ток должен регулироваться приложенным напряжением и ограничиваться резисторами на диодах

При создании схемы ЛЕД-устройства делается строгий расчет: при превышении напряжения светодиоды скоро испортятся, при недоборе — будут слабо светить.

Основные выводы

Самостоятельная сборка прожектора из светодиодов позволяет сэкономить на приобретении или избежать покупки некачественного китайского изделия.

При этом, мероприятие возможно только при наличии определенной подготовки, навыков владения инструментами и паяльником.

Человека, находящего в подобных занятиях удовольствие, сборка прожектора станет отличным способом провести время с пользой.

Предыдущая

ПрожекторыКак самому подключить фотореле к светодиодному прожектору

Следующая

ПрожекторыСхема драйвера светодиодного прожектора 50 ватт: ремонт и изготовление светильника своими руками
