Выбираем катушки тележки для поливочных шлангов

Разновидности

Диаметр катушек может заметно различаться, на них могут умещаться шланги следующей длины (м):

Катушки могут быть также мобильными и стационарными с инерционными автоматическими узлами, на тележках с роликами. Во время работы существует множество причин, чтобы наматывать шланг на катушку, не покидая рабочего места. Это обеспечивает безопасность и простоту использования оборудования, такие приспособления эффективно позволяют продлить срок службы техники. Шланги используются в самых разных областях:

Окружающая среда активно действует на материал шланга, она бывает нередко агрессивна, способствуя быстрому его износу. Металлический барабан для шланга из нержавейки – это устройство, которое действенно позволяет продлить срок службы. Особенно это актуально для химического, мебельного, машиностроительного и пищевого производства. В частном домовладении катушка для шланга на колесах также часто бывает крайне необходима в теплое время года. Типовые катушки со шлангом, которые применяются в быту, имеют следующую длину (м):

Если требуется шланг более длинный, то это автоматически ведет к удорожанию барабана-бобины. Самый распространенный диаметр шланга – это 19 мм. Чаще всего такого «калибра» вполне хватает, чтобы решать даже комплексные задачи. Сама катушка неизбежно немного снижает динамику движения жидкости, проходящей через шланг.

В качестве иллюстрации можно привести такой пример: насос генерирует объем воды 92 литра в минуту. Если расположить шланг на однодюймовой катушке, то это приведет к потере поступления жидкости процентов на 15%. Существует множество разновидностей различных катушек, наиболее популярные из них – это самоскручивающаяся бобина, функционируют подобные устройства обычно от электрического привода. Катушка-автомат, которая питается от сети 220 вольт, это оборудование, с которым несложно работать, его недостаток:

Скупой платит дважды

Эта пословица работает почти всегда. В данном случае тоже. Проблема не в самой конструкции. К ней как раз нареканий нет. Она достаточно дубовая, чтобы сломаться и яркая, чтобы радовать взгляд.

Проблема в соединениях со шлангами. В таких катушках есть два соединения. Одно с внешней стороны. Через него изделие подключается к водопроводному крану. Второе — внутри катушки, чтобы подключить наматываемый шланг.

Чем лучше эти соединения, тем меньше потерь воды, тем меньшая лужа будет образовываться под катушкой.

В моем конкретном случае это не такая уж проблема. Изделие стоит где-нибудь на газоне и вытекающая вода только дополнительно увлажняет почву. Но если бы шланг от крана до катушки был коротким, то лужа образовывалась бы непосредственно рядом с домом. Насколько уместно устраивать болото рядом с жилищем — решайте сами.

У катушек известных производителей потери воды практически отсутствуют. Просто однажды я видел, как работает катушка Hozelock. Там, конечно, из соединений тоже капало, но самую малость. В моей катушке потеря воды более значительная. Не знаю, может быть, это проблема моего конкретного изделия. Или руки нет тем концом вставлены. Но, попробовав разные варианты быстросъемных насадок, я пришел к выводу, что проблема именно в самой катушке.

Мораль: если использовать изделие вдали от дома и других мест, которые нежелательно затапливать, то вполне можно обойтись таким как у меня недорогим вариантом. Если же катушка будет стоять стационарно около дома или вообще висеть на стене, лучше заплатить чуть больше и купить более качественную вещь. Или купить дополнительно тазик и подставлять его под обновку, чтобы не устраивать потоп.

Процесс изготовления

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы 3/4″ (чтобы в нее свободно входила ось – труба 1/2″).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для 1/2″ трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.

Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.

Вместимость данной катушки ориентировочно на 40м шланги диаметром 1/2″.

Съёмная рукоятка

Ручку, с помощью которой можно вращать катушку со шлангом, я сделал съёмной, чтобы она не мешала при транспортировке барабана. Для изготовления съёмной ручки приготовил короткий болт 14 мм, длинный болт 10 мм, металлическую пластину размерами 20 * 120 мм и толщиной 3 мм. К одному концу пластины приварил головку короткого болта, к другому – головку длинного болта. Длинный болт с надетой на него трубкой служит рукояткой, а короткий болт вставляется в трубку, служащую осью катушки.

На расстоянии 25 мм от головки короткого болта просверлил сквозное отверстие 0 5 мм и метчиком нарезал резьбу для шпильки 0 6 мм. Подобрал барашковую гайку и из остатка этой же дюралевой трубки сделал изогнутую шайбу. На конце дюралевой трубки-оси болгаркой прорезал паз шириной 6 мм и длиной 25 мм. Короткий болт рукоятки вдел в трубку-ось таким образом, чтобы шпилька входила в паз, и закрутил барашковую гайку, фиксируя рукоятку. Чтобы барашковая гайка не потерялась, на конец шпильки навернул стопорную гайку с нейлоном.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Для изготовления нам потребуются:

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Ножки тележки

Ножки я сделал из двух уголков. Одну сторону уголка, отступив от края 20 мм, загнул на угол 135 градусов внутрь уголка, другую отогнул на 45 градусов наружу. Углы можно проверить транспортиром или угломером. Сформированный таким образом уголок я надел на выступающий профиль основания, подрезанный на 45 градусов, и прикрепил заклёпками.

Чтобы изготовить держатель для барабана, я согнул одну полку у двух уголков так, чтобы в получившиеся скобы свободно входила алюминиевая трубка – ось катушки. Держатели закрепил на стойках П-образной рамы на высоте 270 мм от основания. На последнем этапе закрепил дверную ручку сверху П-образной рамы.

Съёмная рукоятка

Ножки тележки

Изготовление механизма катушки

Работу следует начать с распиливания отрезка серой трубы вдоль. Это легко сделать при помощи болгарки. После этого все края аккуратно обрабатываются. Это делается для того, чтобы серый отрезок легко надевался на коричневую трубу.

При помощи болгарки серая труба распускается вдольФОТО: youtube.com

Теперь необходимо надеть разрезанную серую трубу на коричневую (предварительно промазав её любым клеевым составом), а также вставить в неё заглушку. Естественно, что серый отрезок расширится и между краями появится щель. Её нужно залить силиконом при помощи термопистолета. Остаётся дождаться, пока разогретый силикон застынет. Это будет основной частью механизма катушки для сматывания шланга, однако с ней ещё предстоит поработать. А пока стоит заняться другими деталями.

Просвет замазывается при помощи термопистолета, после чего можно приступить к дальнейшей работеФОТО: youtube.com

Виды катушек для шланга

Различают несколько видов бобин для шланга и их различия заключаются не только в материале, из которого они сделаны, но и в их назначении. В зависимости от конструкции различают следующие виды катушек:

автоматическая с креплением к стене — преимуществом такой конструкции является автоматическая система намотки шланга;
бобина с настенным кронштейном — крепится на стену, а при необходимости можно легко как размотать, так и замотать шланг;
катушка с вращающейся осью;
передвижная бобина на тележке, которая является наиболее маневренным вариантом катушки для поливного шланга.

В качестве материала для создания бобины могут использоваться дерево, пластмасса и пластик.

Монтаж переноски с нуля

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.

С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.

Когда, каждодневное сматывание кабеля себе на локоть, а затем его распутывание достает, то приходится в срочно порядке мастерить устройство типа этого.

Мой вариант самодельного садово-дворового удлинителя из того, что было на тот момент под рукой.

А было вот что: Кусок ЛДСП, обрезок ПВХ трубы D-40 мм, кусок ламината, ПВХ панель, шпилька резьбовая или большой шуруп, небольшая цилиндрическая ручка от старой тумбочки и самая главная деталь — пустая катушка от сварочной проволоки.

Инструменты: Дрель электрическая, сверла, сверло- коронка наборная, пила, струбцина, отвертка, нож, ключ, эл. кабель ~30 м, вилка, розетка.

Изготовление: Отпиливаем ЛДСП размером 300*300 мм, сверлим по центру отверстие для вкручивания шпильки (шурупа), в зависимости от того что у Вас нашлось.

Берем ПВХ трубу и отрезаем от неё кусок равный ширине катушки + 10 мм, запас под шайбу, это будет втулка на которой вращается катушка с проводом. Теперь подберем сверла-коронки, нам нужно три разных размера, одно №1 равное или немного меньше внутреннему диаметру трубы, второе №2 равное наружному диаметру и третье №3 больше второго на 10 мм и больше. Первым сверлом изготавливаем из куска ЛДСП или ламината несколько центрирующих шайб для трубы, надеваем их на шпильку и следом надеваем трубу втулку. Сверлом №3 сверлим ПВХ панель (ламинат), полученный кружок сверлим сверлом №2 , получается кольцо, оно должно надеться на трубу, следом надеваем катушку. Удобно сверлить на деревянной подкладке со струбциной, тогда вероятность поломки ПВХ уменьшается. Сверлом №3 делаем последнюю финишную шайбу, надеваем на шпильку и закручиваем гайку с контргайкой или на клей, затягивать не надо, катушка должна легко вращаться но не болтаться. Устанавливаем ручку для сматывания провода. Для провода делаем отверстие в катушке, немного больше чем диаметр нашего провода. Просовываем изнутри провод и присоединяем вилку, с другой стороны одну или несколько розеток.

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Заключительная часть

Без сомнения, подобное хранение шланга более удобно. Для полива не всегда требуется вся длина, а здесь его можно вытянуть совсем немного и начать работу. Да и обратная намотка значительно упростится.

Так хранить шланг значительно прощеФОТО: youtube.com

Можно размотать совсем немного и подключитьФОТО: youtube.com

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: YouTube-канал Workshop Diy

ИСТОРИИЗабор из полимерно-древесного композита: самостоятельный монтаж

ИСТОРИИКогда руки крюки: вторая жизнь старой кружки

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода

Сборка катушки для шланга

В один прекрасный день мне исключительно повезло. В магазине Касторама удалось приобрести вот такую катушку для поливочного шланга. При стоимости 2200 руб. (2020 год) она позволяла наматывать 40-50 метров шланга в зависимости от его толщины. Фирма-производитель была незнакомая, но сработала простая арифметика — за одну катушку фирмы Gardena можно было бы купить три вот таких.

Хотя обычно я придерживаюсь мнения, что покупать лучше более дорогой, зато качественный товар, здесь решено было пойти на сознательный риск. 2200 руб. — сумма, которой вполне можно рискнуть чтобы проверить, насколько вообще катушка для шланга является удобной и полезной вещью. Может быть, это все ерунда, рекламный ход и покупать ее вообще не стоит. Ну, правда, лежал же шланг вдоль дома. В принципе, никому не мешал. Так что, если уж захотелось катушку, то пусть пока она будет не самая дорогая. А там посмотрим.

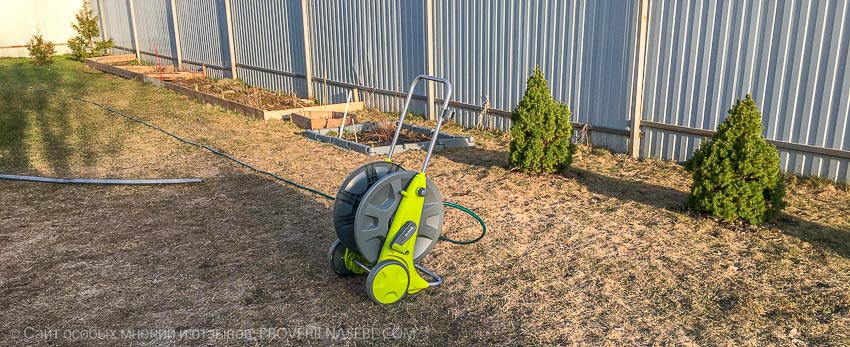

Купил, привез, вдвоем с семилетним сыном собрали. В принципе, ничего особо сложного. Главное — хотя бы изредка заглядывать в инструкцию.

Тележка для барабана катушки

Тележку я собрал из дюралевых профилей квадратного сечения со стороной 20 мм с помощью уголков и заклёпок. Она состоит из двух частей – прямоугольного основания и П-образной рамы с дверной ручкой. Размеры основания – 350 * 330 мм, высота П-образной рамы – 700 мм. Особенность тележки – край основания опирается на две ножки в виде уголков с колесиками, закреплёнными таким образом, что они немного не достают до земли. Диаметр колесика – 30 мм. Если взять за ручку рамы и слегка наклонить тележку, то она встанет на колесики – и её можно спокойно и без усилий катить за собой, как современный чемодан.

П-образная рама крепится к основанию с помощью усиленных уголков. Она стоит не в середине основания, а на расстоянии 100 мм от края с колесиками. Это удобно, ведь легко наклонить тележку и начать движение. Причём в рабочем положении обеспечивается хорошая устойчивость конструкции. Я легко вытягивал 20 м шланга – а в это время тележка стояла как вкопанная.

Альтернатива пассатижам

Когда работу необходимо произвести максимально быстро, а под рукой есть только кусок вязальной проволоки, первым делом руки сами тянутся к пассатижам. Часто это действительно спасает. Но затяжка проволоки пассатижами не всегда получается надёжной. Здесь можно переусердствовать с приложением силы, тогда проволока порвётся. При затяжке пассатижами или плоскогубцами проволоку скручивают круговыми движениями. Иногда из-за этого хомут немного смещается. С наибольшей вероятностью это происходит, если стальная проволока окажется слишком упругой или толстой.

С применением специальных приспособлений её не скручивают, а вытягивают, поэтому хомут никуда не смещается и ничего не рвётся.
