Раздвижные двери своими руками: инструкция по изготовлению и монтажу

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

подготовка дверного проема;
крепление направляющих элементов;
установка полотна;
врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

линейка и карандаш;
фрезерный станок;
стамеска и молоток;
саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Видео

http://dveri-mezhkomnatnyedoma.ru/ustanovka-razdvizhnyh-mezhkomnatnyh-dverej-svoimi-rukami-kak-pravilno-sdelat-konstruktsiyu-sistemy-i-ustanovit-vydvizhnuyu-navesnuyu-garmoshku/

http://www.ubcua.tv/index-146.htm

Установка раздвижных дверей: последовательность выполнения работ, тонкости и нюансы технологии

http://dveridoc.ru/izgotovlenie/kak-sdelat-razdvizhnuyu-dver-svoimi-rukami.html

https://kvartblog.ru/blog/diy-dveri-kupe-svoimi-rukami/

Межкомнатные раздвижные двери своими руками. Механизм и правильная установка

Разновидности раздвижных изделий

Конструкций настолько много, что можно потеряться в разнообразии. Отличаются они:

Материалом изготовления. В продаже встречаются изделия из дерева, ударопрочного стекла, МДФ. Можно подобрать комбинированные варианты. Идеальное сочетание расширяет дизайнерские возможности. Каждая продукция обладает как достоинствами, так и недостатками. Дерево долговечное, но боится повышенной влажности. Стекло можно разбить, но показатель влажности в помещении ему не важен. МДФ – бюджетный вариант.
Конструктивные особенности. Самые хорошие товары – складные и раздвижные. Раздвижные имеют одну или две створки. Площадь занимают незначительную. В состав складных моделей входит определенное количество элементов. Внешним видом похожи на гармошку. Позволяют провести зонирование пространства.
Количество створок. Это основная характеристика раздвижных изделий на роликах. Вне зависимости от того, изделие иностранного или отечественного производства, раздвижная или складная, оно будет состоять из одной или нескольких створок. Их количество имеет прямую зависимость от ширины дверного проема, площади комнаты и личных предпочтений пользователей.

Типы конструкций

Популярных моделей раздвижных и складных изделий великое множество. Все они рассчитаны на экономию свободного пространства, идеально вписываются в любой интерьер. Выпускаются такие разновидности:

Вид	Описание
Кассетные	Отличительная особенность – необходимость обустройства пеналов для раздвижных изделий. Они устанавливаются параллельно стене. Продаются как в комплекте, так и изготавливаются собственноручно из гипсокартона.
Купе	Производятся одностворчатыми и двухстворчатыми. Двигаются параллельно к стене. В зависимости от числа створок могут перемещаться в одном или двух направлениях.
Каскадные	Бывают одностворчатыми и двухстворчатыми. Все элементы двигаются по персональным направляющим. Собираются с одной стороне проема.
Радиусные	По мнению покупателей, самая оригинальная конструкция. Принцип действия следующий: каждая створка двигается по индивидуальной направляющей, повторяющей дверной радиус. Выпускаются округлой формы.
Книжка	Отличаются компактностью и интересным оформлением. Подходят для любого проема. Часто приобретаются для размещения в узких пространствах, где другие изделия установить просто невозможно.
Внутрипроемные	Состоят из двух створок. Крепятся в центре проема. Движение – встречное.
Гармошка	Количество створок может быть любым. Ширина и длина конструкции также разнится. Идеальный вариант для межкомнатных изделий и гардеробных.

Преимущества раздвижных моделей

Какой лучше купить товар, зависит от многих факторов, в том числе и от личных предпочтений человека. Критерии выбора у всех разные. Однако, на какой бы модели вы не остановились, она будет обладать неоспоримыми достоинствами:

экономия внутреннего пространства;
возможностью зонирования территории;
универсальность;
простота монтажа;
возможность применения любого дизайнерского решения;
функциональность;
комфортность использования.

Разновидности откатных систем

Существует три вида откатных створок:

установленных на нижнюю рельсу;
подвешенных на верхнюю несущую балку;
консольные системы.

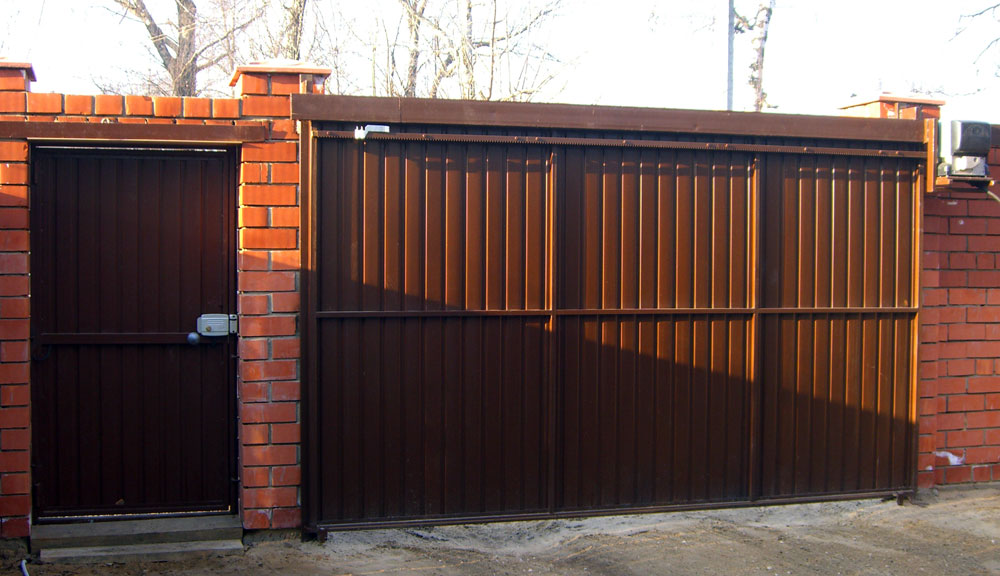

Откатные ворота бывают разных типов

Первая конструкция кажется надежнее — створка опирается всем весом на нижнюю направляющую, что исключает необходимость в установке верхней направляющей. В такой проем может проехать высокий автомобиль с негабаритным грузом (по высоте). Однако нижняя направляющая постоянно засоряется, покрывается слоем грязи, обмерзает и нуждается в частой очистке.

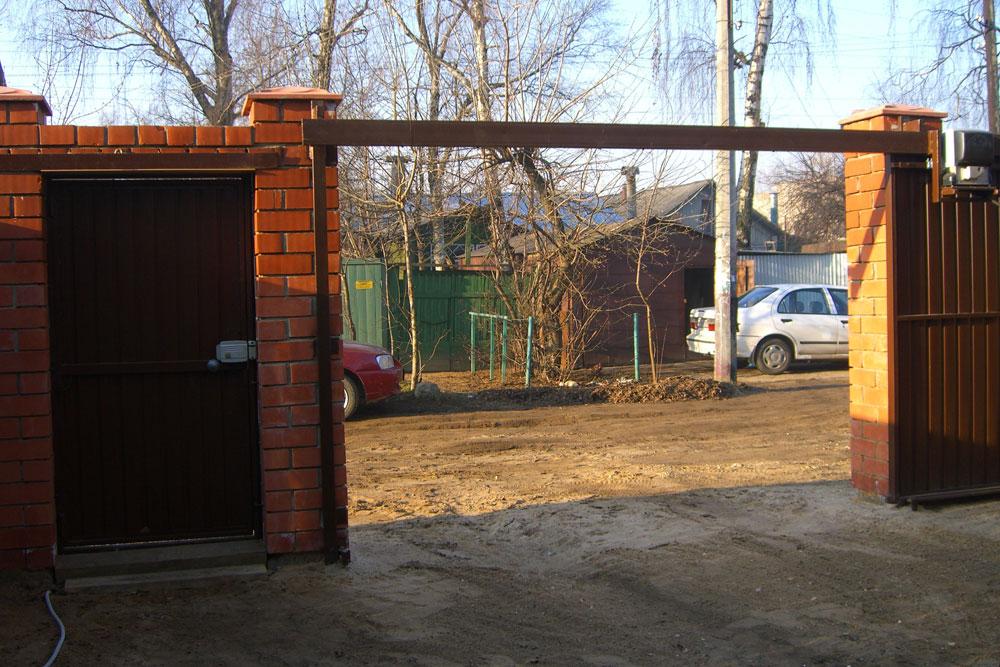

Второй тип конструкции не нуждается в использовании нижней направляющей. Ролики перемещаются по верхней балке, изготовленной из двутавра. Они катятся по верхней части нижней полочки, а верхняя служит основанием для карниза, защищающего рельсу от снега и дождя. Такую систему практически не приходится чистить, уход за ней чисто технологический — смазка и замена изношенных элементов. Однако есть ограничение по высоте автотранспорта.

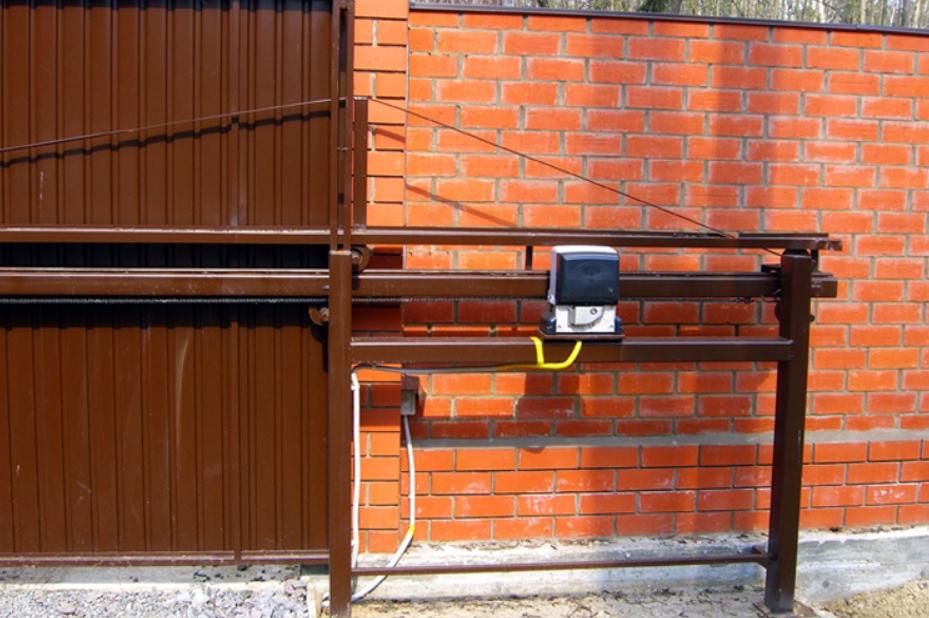

В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балкеПри этом сами ролики располагают по краям и центру каркаса

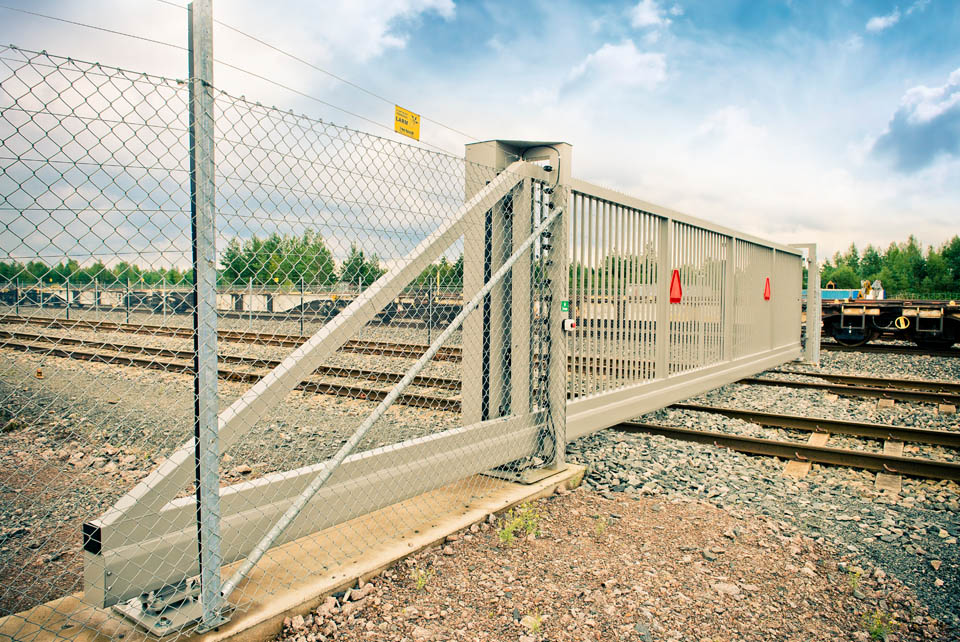

Современные консольные конструкции откатных ворот лишены недостатков обеих систем. Створка расклинена между нижней направляющей и верхним опорным элементом, размещенным на стойке. Когда створка подъезжает к конечной точке, ее удерживает в горизонтальном положении противовес и опорный элемент. Когда она отъезжает назад (в положение «открыто»), она всей длиной опирается на горизонтальную (нижнюю) рельсу и полностью устойчива.

Обратите внимание! При этом в рабочем проеме (створе ворот) вовсе отсутствуют любые направляющие элементы. Это освобождает владельца от необходимости постоянно чистить конструкцию, удалять грязь и наслоения

Кроме того, это снимает все ограничения по высоте транспорта.

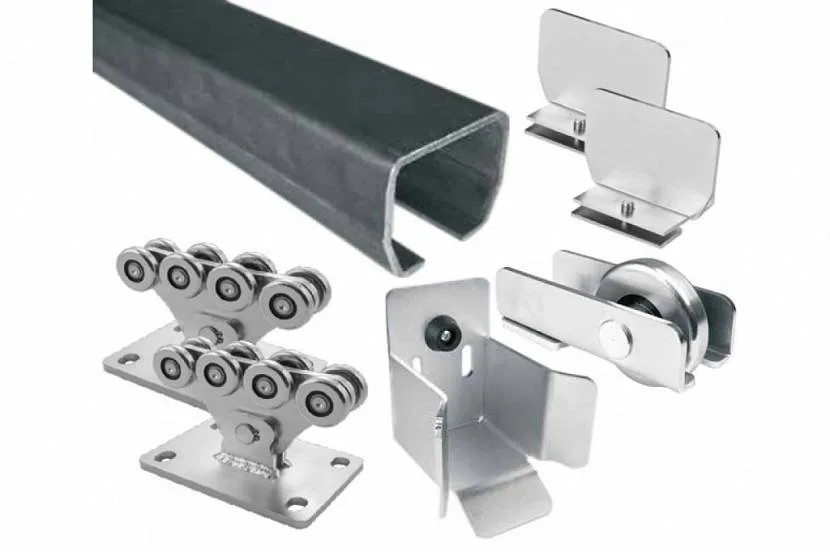

Основа любых откатных устройств – роликовые опорные каретки

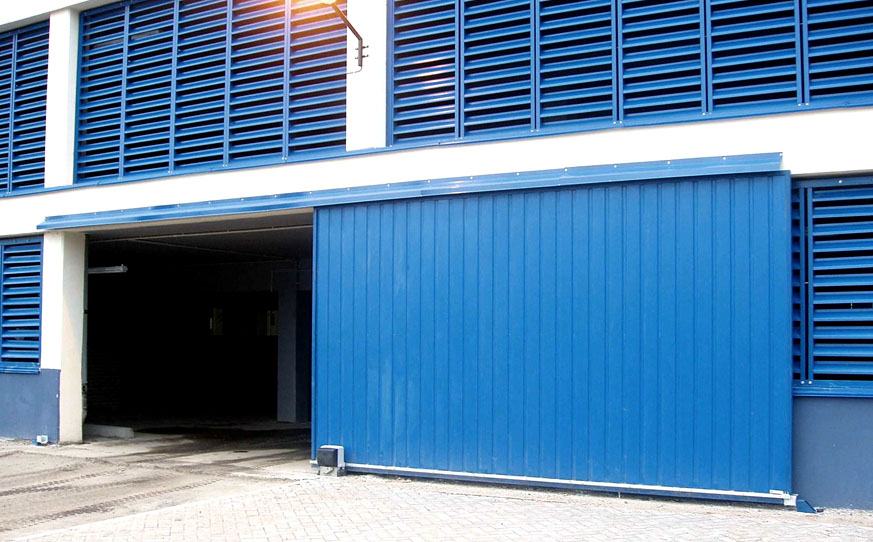

Опорная нижняя рельса – гарантия надежности

Нижняя направляющая используется обычно в комбинированной системе, саму по себе ее устанавливают редко. Ее легко повредить, просто наступив, необходимо часто чистить от грязи и пыли, чтобы не происходило заеданий. Дверь с одной нижней рельсой вызывает трудности в использовании и настройке. Отрегулировать ее без верхней рельсы, чтобы передвигалась плавно, очень трудно.

Если двери с нижним рельсом начало заедать — подумайте о внеплановой прочистке пазов от грязи и пыли

Именно на нижнюю направляющую приходится вся нагрузка. В системе с двумя направляющими нижний профиль обеспечивает надежность эксплуатации. Дверь не клинит, она не расшатывается от случайного толчка и даже приложенных усилий. Обеспечивается плавное и практически бесшумное перемещение створок. Две направляющих не критичны при выборе толщины полотна в отличие от устройств с одним только верхним профилем. Сантиметровые и даже более тонкие полотна нормально функционируют. Легкие двери продлевают срок службы всего механизма.

Кроме необходимости постоянного ухода, система с нижней рельсой имеет недостатки, которые, в общем, трудно считать таковыми. Это стоимость, но за надежность и удобства следует платить. Второе – трудности с установкой, но они возникают только в том случае, если пол или потолок кривые. Так что это скорее недостаток строителей, а не механизма. Если желаете установить такую систему, начинать придется с выравнивания пола и потолка.

Классификация по типу механизма

Выделяют две большие группы устройств.

Подвесная система

Подвесным устройством называют несущий брус, к которому фиксируется П-образная направляющая. Именно по ней перемещается на роликах полотно или, говоря техническим языком, подвесная дверь.

Монтаж такой двери предполагает, что напольное покрытие остается нетронутым. Только с правой либо левой стороны проема монтируется снизу ролик. Он ездит по пазу, сделанному в нижней торцовой части полотна. Основная функция ролика – предотвратить во время движения отклонение изделия по вертикали.

Устройство подвесной системы

Установить подвесную систему не составит большого труда. Монтаж выполняется в несколько шагов:

фиксация верхней направляющей;
монтаж роликового устройства сверху в торцевой части двери;
установка створки в направляющую;
фиксация ограничителей, предназначенных для того, чтобы полотно не сошло с рельсов.
проделывание паза в нижнем торце изделия, закрепление ролика.

Подвесные конструкции выполняют чисто символическую роль межкомнатной перегородки. Они не защищают помещение от запахов и не обеспечивают должную изоляцию от шума.

Рельсовая сдвижная система

Рельсовые конструкции применяют в шкафах, гардеробных, спальнях, гостиных. Этот тип механизма представлен двумя рельсами, расположенными сверху и снизу.

Рельсовая система характеризуется высокой прочностью

Данная конструкция характеризуется прочностью. Дверь крепко зафиксирована в вертикальной плоскости и не пропускает запахи и шумы. Несовершенство системы заключается в трудной уборке, так как нижний рельс периодически засоряется.

Взвесив все «за» и «против» каждой из систем, подберите для себя наиболее подходящую и начинайте процесс пошагового монтажа.

Как избежать ошибок при монтаже

При изготовлении кассетного варианта самодельщики часто допускают ошибки. Например, не предусматривают увеличение внутренних размеров кассеты по сравнению с внешними размерами въезжающей в неё створки. Необходимо делать достаточный запас свободного пространства по всем размерам створки двери и затем полученный чертёж предельно точно переносить на материал. А при изготовлении в натуре не допускать смещения направляющих рельсов в кассете по отношению к внешней части.

Имеется ещё один сложный момент. Если кассетный вариант намечается встроить в несущую стену, то придётся делать в ней нишу. А трогать несущую стену запрещено законом. Так что сначала нужно всё хорошо обдумать и только потом принимать решение о выборе варианта.

Покупатели часто не соотносят вес дверного полотна и нагрузочную способность механизма, обычно это происходит при установке стеклянных дверей. Повышенная нагрузка быстро изнашивает механизм, и устройство постепенно перестаёт работать. Приходится полностью заменять систему.

Ошибки допускаются и при монтаже. Направляющие должны быть выставлены по горизонтали предельно точно, иначе не получится равномерного движения двери. Нельзя допускать искривления профиля, по которому катятся ролики.

Раздвижные двери: их явные плюсы и некоторые минусы

Раздвижные двери представлены всевозможными моделями. Выбор конкретного варианта всецело зависит от интерьерных фантазий домочадцев и от особенностей планировок помещений.

Плюсы

Вот перечень положительных качеств раздвижных дверных конструкций.

Экономится свободная квадратура или выделяется пространство для установки мебели.

После замены распашной двери на раздвижную можно забыть про сквозняки. Новая конструкция теряет неприятную особенность хаотично отворяться и не ко времени закрываться.

Если квартира малометражная, новые двери помогут расширить ее небольшое пространство.

Некоторые разновидности раздвижных дверей не имеют порогов. Это удобство сразу ощущают пожилые люди с шаркающими походками и гиперактивные малыши.

Установка раздвижной двустворчатой двери выделяет в помещении отдельные зоны. Тогда пространство однокомнатной квартиры удается использовать наиболее полноценно — с предельной эффективностью.

С помощью раздвижной конструкции в стандартную планировку жилого помещения удается вносить индивидуальность, облагораживать квартиру.

Использование современных технологий дает возможность автоматизировать конструкцию, причем это несложно.

Если воспользоваться пояснениями и рекомендациями из этой статьи, то раздвижную дверь удастся установить грамотно, то есть надежно и без особых трудностей. Впоследствии и эксплуатировать ее будет несложно.

Минусы

Нужно понимать, что любая конструкция не может считаться идеальной. И эта имеет характерные недостатки. Ведь пользователю придется соблюдать определенные условия эксплуатации такой конструкции. Вот основные рекомендации, которыми стоит воспользоваться.

Недостатки дверей купе

Во-первых, с помощью направляющего рельса и роликовой системы передвигается дверное полотно. Значит, рельсы и ролики всегда должны пребывать в исправном состоянии. В противном случае произойдет их поломка, дверь заклинит, она будет оставлена в одном положении.

Во-вторых, если помещения разделены такой конструкцией стандартного образца, звукоизоляция будет оставаться на низком уровне. Ведь между дверной коробкой и полотном сохраняется небольшой зазор.

В-третьих, обособлять раздвижной дверью кухонное помещение не всегда целесообразно. Из-за неспособности полотна плотно прикрываться, из кухни будут выходить запахи.

В-четвертых, для осуществления безошибочного монтажа придется очень тщательно промерять все элементы конструкции. Каждую деталь раздвижной двери потребуется устанавливать по горизонтали и вертикали абсолютно идеально. Даже мизерная погрешность может привести к заклиниванию.

В-пятых, замена старой двери на раздвижную конструкцию потребует немалых капиталовложений. А высокие расценки достоинством назвать никак нельзя.

Типы направляющих

Направляющие дверей являются основой роликового устройства, обеспечивающего их плавное передвижение. Качество и тип направляющих определяют надежность и практичность системы. Направляющие имеют ряд видов, использование которых определяется типом дверей, их системой и весом. Широкая группа раздвижных конструкций представлена несколькими разновидностями. Их разнообразие обусловливается различием в оборудовании, материалах и способах монтажа. Тип раздвижных дверей напрямую влияет на выбор направляющих.

Изделия бывают такие:

Двери-купе. Для купе непременно применяют два направляющих, главную роль в которых играет нижний элемент. Полотно укрепляется на них, вся нагрузка ложится на нижнюю часть. Верхний профиль играет дополнительную роль, удерживая основание в вертикальном состоянии. Количество рельсов зависит от дверных панелей.
Сдвижные двери. Изделия применяются с одним рельсом сверху или двумя сверху и снизу. В многочисленных вариантах только верхняя подвеска успешно справляется с функцией. Система имеет два полотна, одно из которых является неподвижным, а другое перемещается по своему пути.
Задвижные двери. У изделия есть полотна, что при смещении прячутся в специализированных нишах, находящихся в стене. Они непременно поставляются с 2 рельсами.
Радиусные двери. Их поставляют с изогнутыми направляющими. Размеры каждого полотна персональны.
Каскадные двери. Для изделия каскадного вида применяются направляющие с несколькими каналами, поскольку каждый компонент перемещается по собственному профилю.
Двери-гармошки. Двери подобного вида используются только с установленными направляющими. Полотна перемещаются на роликах по одному желобу.

В большинстве случаев раздвижная система поставляется с раздвигающейся дверью. Однако случается, что потребитель предпочитает совершать всё по своему плану и выбирает всё сам. Для подобных случаев необходимо ориентироваться на конфигурации и характеристики раздвижных систем.

Виды раздвижных систем

Принцип работы всех раздвижных дверей одинаковый. На полотна фиксируется подвески с роликами, которые двигаются по верхним или нижним рельсовым направляющим. Разница заключается в материалах изготовления, наличия или отсутствия профилей, количества рельсовых направляющих.

Стальные

В раздвижных системах используется качественная сталь, покрытая надежными составами от ржавчины. Стальные профили уступают алюминиевым по всем характеристикам: прочности, надежности и комфорту эксплуатации. Единственный плюс: низкая цена.

При условии выбора качественных комплектующих стальная разновидность прослужит не более 8-10 лет. Стальные профили часто деформируются — ролики съезжают с рельсов и издают шум при движении.

Стальные профили менее долговечны, чем алюминиевые

Алюминиевые

Алюминиевые раздвижные варианты имеют больше преимуществ, чем стальные

Это относительно пластичный и легкий материал, который позволяет изготовить профили разной конфигурации и цветовых решений. Алюминиевые профили не портят эстетичный вид встроенного шкафа, при определенной дизайнерской задумке только дополняют.

За счет большей толщины и замкнутого сечения профилей, на них можно навешивать двери высотой более 3 м и шириной 1,5 м. Это не достижимые параметры для стальных вариантов. Доводчик, обеспечивающий бесшумное и плавное движение дверей, может устанавливаться только на алюминиевых профилях.

Срок эксплуатации алюминиевых систем — 15-25 лет в зависимости от других комплектующих.

Относительный минус: обойдется дороже аналогичных стальных вариантов.

Доводчик для плавного закрывания можно установить только на алюминиевый профиль

Раздвижные системы делятся на два вида:

Рамочная. В этих системах двери окантовываются профилями из алюминия или стали, которые повышают устойчивость, надежность и плавную работу полотна.
Безрамочная. В этом варианте обходятся без окантовки дверей, ролики крепятся непосредственно на дверное полотно. Это менее надежная и прочная конструкция, рассчитанная на небольшой вес. Во время регулярной эксплуатации материал двери деформируется и начинает крошиться. Единственный плюс: низкая цена.

Раздвижные варианты для радиусных шкафов или другой нестандартной конфигурации изготавливаются под заказ. Это гнутые, полукруглые профили, которые повторяют контуры мебели.

В зависимости от места монтажа и количества дверей шкафа направляющие бывают:

верхними или нижними;
одинарными или двойными.

Направляющие нужны для ровного движения двери при открывании и закрывании В раздвижной системе используются большие ролики для опоры движения и вспомогательные колесики маленького размера. Они бывают алюминиевые, стальные, пластиковые, в основном оснащены резиновым ободом.

Дополнение роликов подшипниками и амортизаторами обеспечивает плавный и бесшумный ход двери.

Способы установки

Сдвижные системы разделяются на два крупных класса: раздвижно-складные и параллельно-сдвижные. У раскладных конструкций створки не ездят вдоль стены, а отходят в сторону и складываются в форме гармошки или книги.

У параллельно-сдвижных систем полотна передвигаются вдоль вертикальной поверхности. По методам установки различают:

двери-купе;
кассетные или встроенные;
каскадные.

Двери-купе могут быть с одной створкой и двухстворчатыми. Полотна двигаются вдоль вертикальной поверхности по рельсам в одном или разном направлении. Купейные конструкции прекрасно подходят для спален, гостиных, кухонь, балконов, шкафов.

Выполнить монтаж дверей-купе можно самостоятельно

Монтаж данного типа изделий достаточно прост и вполне под силу мастеру-новичку. Ставить их можно как во время ремонтных работ, так и после. Основные требования – ровный проем, способность стены выдержать предполагаемую нагрузку.

Наряду с огромным количеством преимуществ, у данной системы есть отрицательные моменты. Учитывая то, что полотна перемещаются плотно вдоль стены, около нее невозможно поставить мебель.

Кроме того, купейные изделия не защищают помещение от звуков и запахов. Это связано с особенностями конструкции. Чтобы створки не задевали вертикальную поверхность, с двух сторон предусмотрены небольшие зазоры.

Кассетные изделия, как и купейные, могут быть из одной или двух створок. Особенность данной модели заключается в наличии ниши в стене, куда закатываются полотна. Кассетная конструкция обеспечивает высокую степень звукоизоляции за счет того, что по периметру проема есть возможность поставить уплотнители.

Кассетная раздвижная дверь обеспечивает высокую звукоизоляцию

Если говорить о недостатках кассетных дверей, то самым существенным из них является монтаж конструкции только в ходе ремонта. Второй минус модели – это установка фальш-стены под пенал в ущерб дополнительным сантиметрам площади.

Каскадные конструкции состоят из одной или нескольких створок и считаются разновидностью купейных дверей. Количество направляющих соответствует числу полотен, которые при открытии собираются с одной из сторон вертикальной поверхности.

Каскадная дверь — разновидность дверей-купе

Установка этой модели непростая. Она включает в себя множество деталей, которые требуют высокоточного монтажа. С этой работой могут справиться лишь опытные мастера, потому что здесь практически отсутствует право на ошибку.

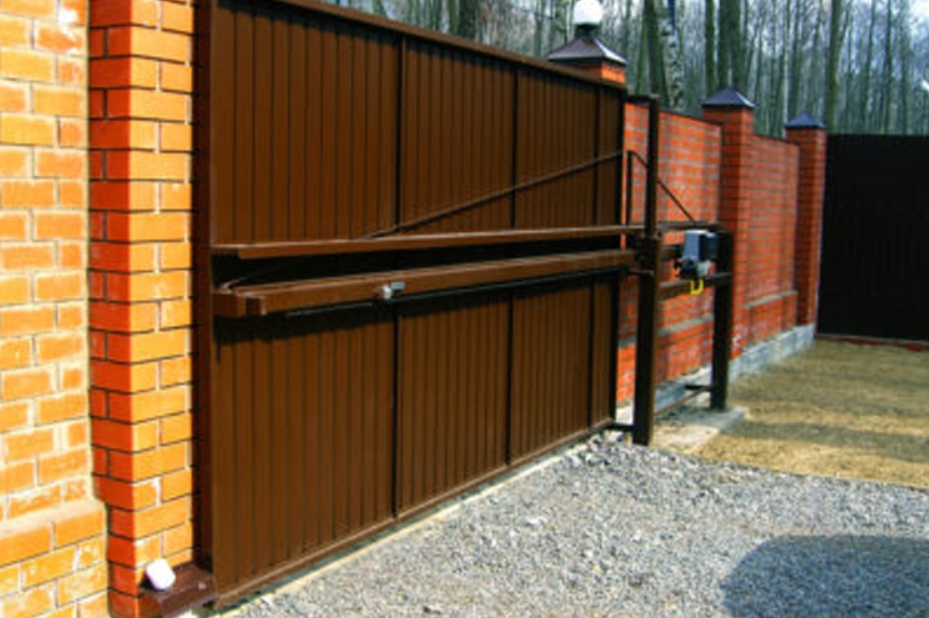

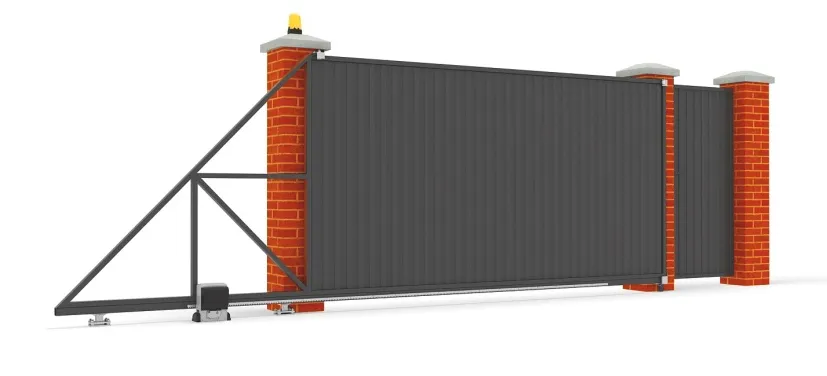

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Как выбрать материалы

Раздвижные двери изготавливают из самых разных материалов.

Полотно

Натуральная древесина имеет очень широкий диапазон применения. Из дерева делают и простенькие двери, которые нужны только ради выполнения своей основной функции – перекрывать дверной проём, и роскошные, являющиеся украшением интерьера. Сделать каркас полотна двери из деревянных реек подходящего сечения и облицевать фанерой или оргалитом не составит большого труда для многих мужчин.

Технологичным материалом являются плиты МДФ. Они легко пилятся, сверлятся, фрезеруются. Работая с ними, нужно не забывать про вес конечного результата, но зато МДФ пригоден для гармоничной установки в любой стиль оформления интерьера.

С закалённым стеклом должны работать профессионалы, этот материал не для любителей-самодельщиков. Стекло может быть абсолютно прозрачным или матовым, светлым или цветным. На нём могут быть гладкие или рельефные рисунки. Дверное полотно может быть абсолютно плоским, но при необходимости ему можно придать радиусную форму.

Эффектно выглядят двери, созданные из комбинации материалов. Главное при этом – проявить художественный вкус и понимание технологической сочетаемости материалов. Для изготовления каркаса можно использовать металл, дерево, пластик, а покрытие или заполнение каркаса выполнить стеклом, зеркалом, оргстеклом. Выбирая материал, нужно думать не только о красоте изделия, но и о том, как он соответствует выбранной конструкции.

Фурнитура

В понятие «фурнитура» входит всё, что крепится к дверному полотну: ручки, защёлки, замки – и всё это только в утопленном исполнении. Ролики и вся их комплектация тоже являются фурнитурой. Она имеет большое значение в создании внешнего вида двери. Её установку следует выполнять в соответствии с сопроводительной инструкцией.

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Направляющие – последовательность и аккуратность установки

Первоначально следует подготовить дверной проем

Обращаем внимание на качество поверхности пола, левую и правую стороны стен. Если необходимо, добиваемся горизонтальности пола

Угол в местах соединения боковых частей с горизонтальной должен составлять 90°. Проводим Тщательно измеряем проем в трех точках, если необходимо, проводим выравнивание стен и углов.

Чтобы установить раздвижные межкомнатные двери своими руками, сначала на поверхность стен наносим разметку для монтажа направляющих. Нижний профиль, если он используется, устанавливаем в углубление в полу. Если с напольным покрытием проводились какие-то работы, то следовало предусмотреть установку нижней направляющей. В любом случае крепим ее к основанию напольного покрытия, например, бетону. Горизонтальное расположение проверяем уровнем.

Для установки верхнего профиля проводим горизонтальную линию, которая указывает его нижний край. Высота расположения верхнего рельса равно высоте двери. К ней прибавляем размеры зазоров: снизу 5–20 мм и сверху 10–20 мм. Точный размер верхнего зазора можно узнать из инструкции для фурнитуры. Он должен обеспечить доступ к гайкам, служащим для регулировки дверного полотна.

Направляющая требуют последовательной и аккуратной установки

Верхнюю направляющую устанавливаем строго горизонтально, иначе дверь будет перемещаться самопроизвольно. Правильность размещения проверяем строительным или водяным уровнем. Длина направляющих равна общей длине створок с добавлением 5 см. Добавляются также сантиметры для установки заглушек и доводчика.

Верхнюю направляющую обычно крепят на кронштейны. Массивные или стеклянные двери лучше установить на укрепленную конструкцию. Используем брус из дерева 50×50 мм или шире, который укрепляем на стене. Уже к нему крепим направляющую. На гипсокартонной стене закрепить верхний профиль сложно. Самый надежный вариант – крепление к дополнительному брусу, установленному при устройстве гипсокартонных стен. Анкера для гипсокартона не вызывают доверия.

На монолитной или кирпичной стене крепление осуществляем дюбелями. Дюбели располагаем в самом кирпиче, а не в швах между ними. Установка дополнительного бруса не будет лишней, особенно если устанавливаются двери купе или многосекционные. Для них требуются профили с несколькими желобами.
