Плюсы и минусы оптических и лазерных нивелиров

Измерительные приборы имеют свои преимущества и недостатки. Их нужно знать и учитывать. Тогда получится сделать правильный выбор.

Оптические нивелиры изготавливаются из высокопрочных материалов. Приборы имеют влагозащиту и пылезащиту. Подходят для домашнего и профессионального применения.

Преимущества оптического прибора:

• автономность (работают без розетки и батареек);
• высокая точность;
• непривередливость к погодным условиям;
• простота применения;
• приемлемая цена.

Недостатки оптического типа:

• невозможно делать замеры в одиночку (требуется минимум два человека);
• необходимо иметь рейку для проведения замеров;
• оптические устройства требуется проверять раз в три года (для этого обращаются в специальные лицензированные мастерские).

Лазерный прибор больше подходит для бытовых работ. Его преимущества приведены ниже:

• замер можно выполнять в одиночку;
• высокая точность;
• универсальность;
• простота использования.

Недостатки прибора лазерного типа:

• дороговизна;
• зависимость от заряда батареек или необходимость подключения к электросети.

Во многих лазерных моделях нивелиров присутствует встроенная опция автоматического отключения. Время отключения программируется пользователем. Это удобно и легко, позволяет использовать заряд батареи более экономно. Нивелира хватает на более продолжительную работу.

Какой нивелир покупать и использовать, решать вам. Оба прибора точные и качественные. При наличии помощника и желании сэкономить, лучше брать оптический нивелир. Если планируется проводить замеры самостоятельно, позволяет бюджет, тогда стоит отдать предпочтение лазерному аналогу.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Штатив для лазерного уровня своими руками — inkmilk.ru

Для изготовления такой штанги нужны две трубки. Диаметр выбираете такой, чтобы одна входила в другую. Длину выбирайте из расчета высоты помещения. Длина одной должна быть больше длины второй на половину. Длинную режем пополам.

Вставляем трубку меньшего размера в трубку большего размера, на второй конец тоже также. Телескопический эффект достигнут. Сверлим на трубках отверстия и варим туда гайки. В них вкручиваем барашки для фиксации трубок (чтобы сами не съезжались).

Если нужны распорки (ножки) как у штатива, можно использовать лыжные палки. Ну, с крепежом для уровня сами разберетесь.

в избранное ссылка отблагодарить

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него.

Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке .

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

1. Труба ПП (D 25 мм, 2,5 м) — 1 штука
2. Труба ПП (D 20 мм, 2,5 м) — 1 штука
3. Тройник ПП 25 мм — 3 штуки
4. Держатель трубы 25 мм — 5 штуки
5. Термопистолет клеевой
6. Чем резать трубы, у меня была сабельная пила
7. Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Трубы лучше взять помощнее, эти достаточно хлипкие, и уровень может покачиваться если выдвинуть повыше, из за этого может вообще не откалиброваться.

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен. он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею.

Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы.

Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

С чего начать применение инструмента — подготовка к работе

Точность показаний прибора зависит от правильности его установки. Нивелир необходимо выровнять, выставив его в вертикальном положении, и только после этого можно приступать к нивелированию. Для выравнивания устройства, в его конструкции предусмотрен специальный штатив, представленный в виде треноги. Каждая ножка штатива имеет свойство регулировки — реализуется за счет скользящих ползунков, поэтому с выравниванием лазерного уровня не возникает никаких трудностей.

Это интересно! Дорогие модели лазерных нивелиров имеют встроенную опцию самовыравнивания или самостоятельной настройки. Достигается это за счет того, что устройство фиксируется в одной точке, и при отклонениях до 5 градусов, производится самостоятельное выравнивание. Для этого механизм инструмента оснащен героскопом.

Удостовериться в том, что прибор установлен правильно, можно по пузырькам воздуха в водяной колбе. Это аналогичные колбы, которые применяются в водных уровнях для выявления отклонений от ровной плоскости. Как только прибор выставлен, можно приступать к его эксплуатации. Если же применяется дорогостоящий лазерный уровень, оснащенный опцией самовыравнивания, то инструкция по его настройке несколько иная:

1. Выровнять прибор при помощи штатива
2. Включить его и дождаться, пока произойдет дополнительная поднастройка или юстирование, при помощи чего обеспечивается высокая точность показаний
3. При самовыравнивании уровень издает соответствующие сигналы (мигает или пикает), и как только они прекращаются, значит, устройство готово к эксплуатации
4. Если нивелир продолжительное время не может выполнить опцию самонастройки, то это означает, что угол отклонения свыше 5 градусов, и необходимо произвести более точную настройку штатива

Если измерения проводятся на открытой местности, и прибор устанавливается на грунт, то ножки треноги следует жестко зафиксировать в земле. Для этого каждая ножка имеет специальные выступы для их вкапывания. Прибор соединяется со штативом за счет специального резьбового соединения. Если на корпусе инструмента и штативе диаметры резьбовых соединений отличаются, то необходимо воспользоваться переходником.

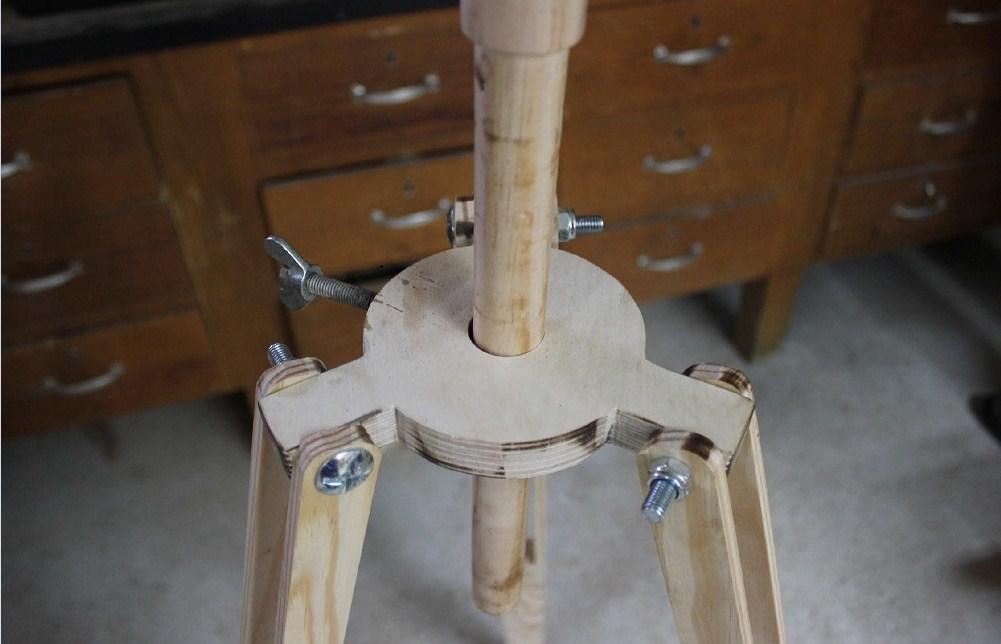

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо
:

• Подготовить небольшую миску или ведро с водой;
• Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
• Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками

Нивелир, уровень, построитель плоскостей – при появлении приставки «лазерный» эти полезные устройства для точной ориентации в пространстве приобретают современное звучание и заодно значительную стоимость. Несмотря на то, что любой из приборов способен существенно облегчить жизнь строителя, ремонтника или просто рачительного и домовитого хозяина, приобретать «профессиональные» модели многие не торопятся, в основном из-за высокой цены. Однако дорогую технику для разового использования (например, выравнивания стен) вполне можно заменить самодельным устройством. Для этого необходимо в первую очередь разобраться в устройстве нивелира или построителя плоскостей.

Советы по выбору

Чем выше класс производимых измерений, тем жестче требования, предъявляемые к комплектам используемого оборудования

Исходя из этого, следует особое внимание уделить основным критериям выбора в том числе штативов для лазерных уровней. Одним из ключевых моментов будет материал, из которого изготовлено устройство

Чаще всего используют:

• металл (в подавляющем большинстве случаев это алюминий, одной из главных характеристик которого является легкость);
• дерево;
• фиберглас (стеклопластик).

Каждый из этих материалов имеет свои особенности, которые следует учитывать при выборе конкретной модели штатива

Прежде всего стоит обратить внимание на деформацию под температурным воздействием. Кстати, металл имеет самый высокий коэффициент расширения, и поэтому под воздействием солнечных лучей он будет деформироваться

Деревянные и стеклопластиковые приспособления имеют практически идентичный коэффициент температурного расширения. Исходя из этого, сложно отдать одному из вариантов однозначное преимущество. В данном случае чаще всего опираются на личные предпочтения.

Далеко не последнюю роль при выборе штативов играет их вес. Более увесистые конструкции обеспечивают максимальную устойчивость. Но в то же время существенно затрудняется транспортировка и сильно понижается мобильность оборудования. Еще один важный критерий – особенности механизма фиксации «ног». На данный момент доступны модели, оснащенные:

• зажимными винтами;
• крепежными элементами в виде специальных клипс;
• комбинированными элементами.

Использование моделей с закрепительными клипсами позволяет максимально увеличить скорость выполнения работ. В ситуациях, когда во главе угла стоит жесткая фиксация уровня или нивелира, предпочтение стоит отдавать штативам с винтами или комбинированными механизмами.

С учетом всех существующих нюансов можно выделить следующие основные правила подбора наиболее подходящего приспособления:

• при повышенных требованиях к точности в приоритете будут тяжелые модели, выполненные из стеклопластика или дерева;
• если требуется максимальная мобильность всей конструкции, то разумнее будет выбрать штативы из алюминия, оборудованные клипсами;
• при наличии уровня с компенсатором можно руководствоваться исключительно предпочтениями с учетом финансовых возможностей.

Естественно, в перечень ключевых критериев входит качество изделий

В этом случае стоит акцентировать внимание на производителе штатива. Опытные специалисты предпочитают пользоваться проверенной и зарекомендовавшей себя продукций лидеров рынка

Приобретение таких штативов и держатели, конечно же, обойдется недешево. Однако их эксплуатационные качества и долговечность в полной мере окупят все финансовые затраты.

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.

https://youtube.com/watch?v=ffrWqniqrfs%3F

Назначение и конструктивные особенности

Прежде всего следует отметить, что эксплуатация рассматриваемых измерительных приборов предусматривает полное исключение колебаний. Качественный штатив для лазерного уровня обеспечит максимальную устойчивость. При этом будут отсутствовать даже минимальные отклонения, способные негативно отразиться на отметках.

Штативы для нивелиров представляют собой специальную опору или же держатель для надежного фиксирования оборудования. Именно в таком положении возможно добиться соответствующей точности показаний. Многие специалисты именуют описываемые приспособления треногами из-за их конструктивных особенностей и внешнего вида.

На практике часто для установки лазерных уровней используют геодезические штативы, оснащенные специальными винтами. Этот тип устройств можно отнести к категории универсальных. Они эксплуатируются при:

• осуществлении контроля за выполнением строительных работ разной сложности;
• определении параметров строящихся объектов;
• возведении линейных конструкций (ЛЭП, трубопроводы);
• выявлении и определении масштабов деформации различных сооружений.

Конструктивно подставка для лазерного нивелира состоит из основания и штативной головки. При этом бюджетные модели являются неразборными. В то же время профессиональные устройства позволяют устанавливать разные типы измерительных приборов. Неотъемлемая составляющая приспособления – это винт, которым сам прибор крепится к кронштейну.

Универсальные штативы имеют более сложную конструкцию. Речь идет о треноге, по центру которой располагается штатив телескопического типа, имеющий червячный механизм. Благодаря подобным особенностям специалист имеет возможность изменять положение и направление центральной стойки. Выдвижная часть позволяет регулировать высоту всей конструкции.

По мере того как рос спрос на измерительное оборудование и дополнительные устройства, производители старались максимально расширить модельные ряды. В итоге сейчас на рынке представлен целый перечень штативов для лазерных нивелиров и уровней.

В него входят множество разновидностей.

Упомянутый выше геодезический штатив, представляющий собой специализированное приспособление, оснащенное резьбой для установки приборов. К основным плюсам в данном случае относятся широкая рабочая поверхность, универсальность и максимальная надежность фиксации оборудования. Эти штативы эффективно используются при проведении работ как в помещении, так и на улице.

Элевационный штатив – устройство, характеризующееся надежностью и позволяющее эксплуатировать уровни с большим весом. Его главная особенность – это присутствие кривошипной стойки. При помощи ручки данного механизма можно регулировать рабочую высоту с максимальной точностью.

Фотоштативы, представляющие собой предельно легкие устройства. К их плюсам относят мобильность, а также возможность быстро изменять не только местоположение прибора, но и угол наклона. Основным минусом является наличие резиновых накладок на ножках, что усложняет использование за пределами помещений. Не менее важным моментом будет невозможность эксплуатации при сильном ветре из-за маленького веса.

Помимо всего перечисленного, существуют настенные держатели (кронштейны).

Отдельного внимания заслуживает еще один тип приспособлений для фиксации уровней. Речь идет о так называемых распорных конструкциях, которые представляют собой альтернативу классическим штативам. Принцип работы данного устройства заключается в перемещении оборудования вверх и вниз по штанге. Последняя устанавливается враспор между полом и потолком.

Эти телескопические стойки имеют, как правило, яркую окраску с чередованием полос оранжевого и черного цветов. Подобное решение позволяет использовать штанги как в дневное, так и в вечернее время. Высота некоторых конструкции может достигать 3-х метров и более. Изготавливаются стойки из алюминия и имеют минимальный вес, что упрощает их транспортировку и установку.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.
