Ленточный гриндер своими руками

Ленточная шлифмашина своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Гриндером легко удалить ржавчину с поверхности, заточить нож

Принципиальная схема конструкции гриндера и принцип его работы

Как мы уже говорили, конструкция гриндера напоминает простое устройство ручной шлифмашинки. Движение наждачной ленты осуществляется с помощью роликов, а их вращает электромоторчик. Чтобы лента натягивалась без провисаний, присутствует механизм для натяжения, передвигающий один из роликов. Отличие от ручного агрегата только в наличии устройства, фиксирующего обрабатываемую деталь. Оно представляет собой столик с поворотным механизмом и надёжными фиксаторами. Столик можно вращать, чтобы обрабатывать детали с разных сторон.

Для обеспечения мер безопасности во время работы с вращающимся механизмом гриндер оснащается акриловым экраном.

Конструкция ЛШМ

Весь механизм подсоединяется к универсальному станку с помощью надёжного крепежа. Модели заводского производства, без сомнения, довольно мощные и производят впечатление удобства управления. Но домашние мастера жалуются на ненадёжность штатных крепежей и чрезмерную длину ленты, которая требует мотора с высокой мощностью. Так что не только по причине дороговизны, но и из чисто практических соображений многие решаются на изготовление ленточного гриндера своими руками. Работа эта не такая сложная, как кажется, на первый взгляд, да ещё можно использовать бывшие в употреблении запчасти от других механизмов.

Гриндер своими руками: 3 самодельных способа изготовления

Гриндер в переводе с английского означает «дробилка». Смысл термина понятен и прост, если посмотреть на его перевод в контексте некоторых англоязычных слов: «meat grinder» − это мясорубка, «rock grinder» – камнедробилка, «wood grinder» – дробилка сучьев в щепу.

В строительной сфере гриндером называют шлифовальное оборудование ленточного типа, которое используется для финишной обработки изделий из дерева, пластмассы и металла. Разница лишь в выборе ленты: чем она более жёсткая, тем прочнее материал способна обточить.

В этой статье разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей со сложным рельефом, а также типы стационарных конструкций гриндеров для установки на основание.

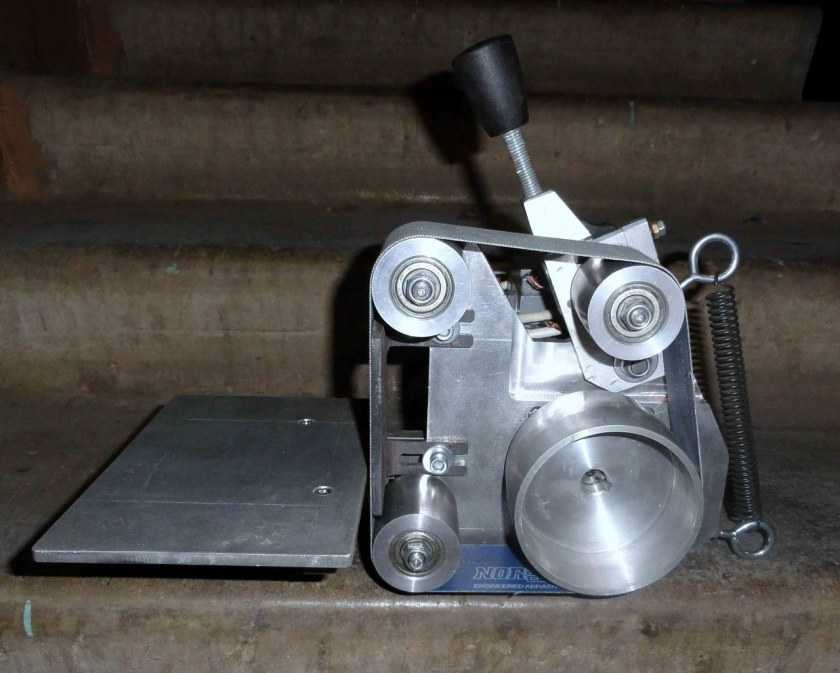

На фото представлены варианты гриндеров для обработки различных материалов.

Ленточный гриндер для заточки ножей

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Обзор заводских моделей и цен

Многообразие выпускаемых заводских моделей создаёт большие трудности при выборе необходимого агрегата. Выбор осуществляется на основе следующих критериев:

Наиболее целесообразным считается подход на основе критерия «эффективность – стоимость». Благодаря грамотному определению этого критерия можно выбрать эффективный гриндер, по приемлемой цене.

Левша

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он работает от от трёхфазной сети 380 в или двухфазной 220 в.

Обладая поворотной станиной, которая может поворачиваться на 90° обеспечивает обработку заготовок различной формы. Гриндер Левша 610 обеспечивает скорость вращения ленты в 15 м/с.

Производитель предлагает несколько модификаций своей продукции: 610pro, mg 610a, Левша 1250. Каждая из перечисленных моделей обладает своими особенностями в конструкции. Например, гриндер мастак 610 рассчитан на использование ленты длиной в 610 мм. Похожими характеристиками обладают гриндеры от компании мосгриндер.

Энергомаш

Компания энергомаш предлагает гриндеры собственного производства. Обладая мощной производственной базой они изготавливают линейку гриндеров, предназначенных для решения различных задач поверхностной обработки. В основном это профессиональное оборудование рассчитанное на различную длину ленты.

Зубр

Шлифовальную машину «Зубр» относят к категории универсальных переносных станков. Обладая двумя шлифовальными инструментами (круг и лента), она позволяет решить практически любые задачи зачистки и шлифования.

Благодаря угловому упору и фиксации угла наклона рабочего стола предусмотрена возможность изменения плоскости обработки и обеспечения высокой точности.

Специальная система отвода образовавшейся пыли и продуктов обработки улучшает условия работы, снижает запылённость и пожароопасность.

Предусмотренная система защиты от непроизвольного включения электрической цепи обеспечивает соблюдение правил техники безопасности.

Grinderok

Эта компания предлагает несколько типов шлифовального оборудования, которые относятся к категории гриндеров. К ним относятся такие семейства:

Гендальф;
Фродо;
Филит;
Сэм.

Каждый из предлагаемых инструментов обладает своими достоинствами и недостатками.

Одним из существенных недостатков является цена. Она начинается с 24000 рублей и доходит до 41000 рублей. Чтобы сделать правильный выбор из этих семейств, определите перечень задач, которые планируется решать с помощью приобретённого станка.

Изготовление циркулярно-фрезерного стола: материалы

После того как чертеж готов, и в нем учтены все конструктивные нюансы, необходимо выбрать материалы для изготовления стола. В качестве основания для станков в домашних мастерских используют конструкции из дерева или металлопроката. В первом случае раму можно собрать из деревянного бруса, скрепив при помощи уголков и саморезов. Реже применяются болтовые соединения. Второй вариант – это сварка или сборка станины из металлической трубы или уголка при помощи болтов, гаек и шайб.

Столешницу, как правило, изготавливают из ламинированной ДСП, толстой березовой фанеры или других материалов, обладающих гладкой, ровной поверхностью и возможностью легко исправить небольшую кривизну.

Рабочие пластины для монтажа оборудования изготавливают из металла, оргстекла или текстолита.

Изготовление стола под фрезер и циркулярку: инструмент

Для сборки универсального стола потребуется следующее оборудование и инструмент:

Циркулярная пила с режущим диском
Ручной фрезер
Ламинированное ДСП или фанера, толщиной 20–30 мм для рабочей поверхности
Брусок 50×50 мм или труба 60×40 для станины
Лакокрасочные материалы
Клей по дереву
Крепеж в виде саморезов или болтов с гайками и шайбами
Электродрель
Электрический шуруповерт
Электролобзик
Струбцины
Рулетка, уголок, строительный уровень и маркер
Электрорубанок
Наждачная бумага

Пошаговая инструкция изготовления комбинированного стола для фрезера и циркулярки

После того как все подготовительные работы закончены, можно приступать к непосредственной сборке универсального стола. Необходимо разделить процесс на отдельные этапы:

Из приготовленных материалов нужно подготовить детали будущего стола по размерам, указанным в чертеже.
Изготовить каркас будущего стола. Деревянную конструкцию покрыть антисептиком и лаком, металлическую – грунтом и краской.
Установить рабочую поверхность и закрепить к станине. Это можно сделать при помощи мебельных болтов. При этом следует помнить, что все болтовые соединения должны быть с потайной головкой и не выступать над столешницей. Рабочую поверхность нужно тщательно обработать наждачной бумагой для придания ей гладкости.
С наружной стороны столешницы для увеличения выхода рабочего инструмента требуется установить монтажные металлические пластины. С этой целью в поверхности стола делается выемка по толщине монтажной пластины. Они крепятся к столу, а электроинструмент устанавливается на них снизу.
В одной пластине делают пропил под пилу, а в другой – под фрезу максимального диаметра. Кроме этого, сверлятся монтажные отверстия.
На расстоянии 200–250 мм по всей длине рабочей поверхности необходимо врезать Т-образную направляющую для установки параллельного упора.
Следующим шагом будет изготовление параллельного упора и верхних прижимов в виде гребенок для фрезера и каретки для циркулярной пилы.
Для безопасного использования электроинструмента нужно зашунтировать клавиши пуска и остановки, вывести их в безопасное место сбоку стола.

Обязательным условием при работе с электрооборудованием является соблюдение правил техники безопасности. Игнорирование обслуживающим персоналом требований охраны труда может привести к травмированию.

Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

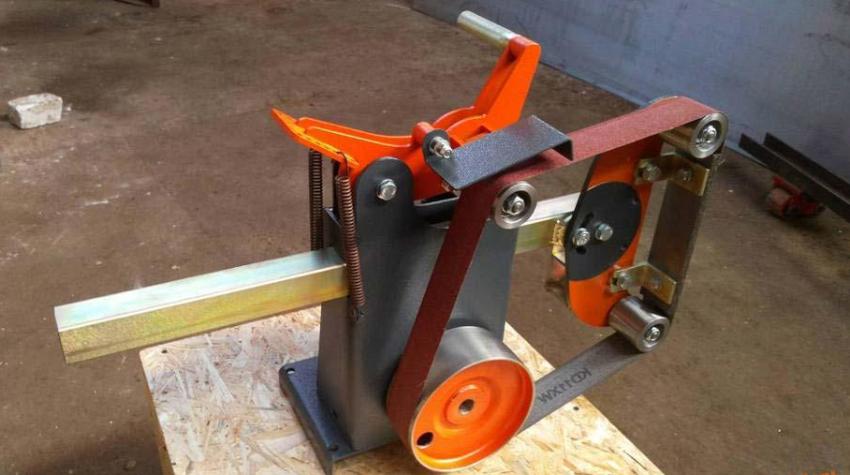

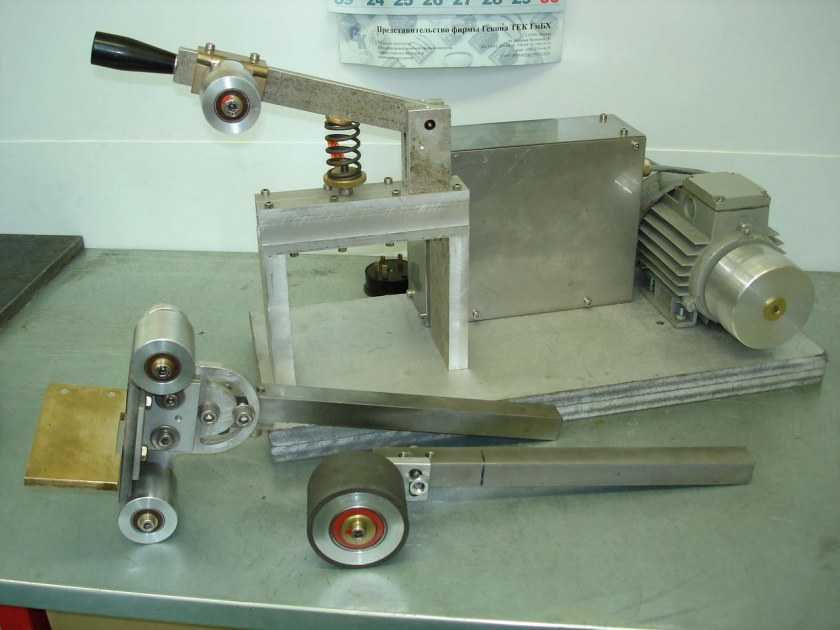

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

Не делайте так, как на втором слева фото рис.: лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с одним несоосным коромыслом в промышленности используется довольно редко, т.к. в принципе не позволяет добиться равномерного натяжения ленты. Однако дает точность, вполне достаточную в домашних условиях и позволяет построить очень неплохой простой гриндер.

Что на что годится

Теперь посмотрим, что возможно «выжать» из той или иной схемы с точки зрения мастера-любителя. А потом попробуем разобраться, как бы самому сделать ленту для гриндера и обойтись без заказных точеных деталей.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления.

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

Гриндер от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

Минимальные затраты на работу и материалы.
Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

Двигатель от старой стиральной машинки.
Мотор от дрели.
Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
Источник света (оптимально будет сочетание естественного и искусственного освещения).
Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

Размеры и вид целой конструкции в двух проекциях.
Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Читать также: Фрезеровочные станки по металлу

Самодельный шкив

Этот элемент конструкции является самым сложным в изготовлении. Готовый шкив для гриндера достаточно дорогостоящая деталь. Для его самостоятельного изготовления необходимы определённые знания в области механики и токарного дела. Получить качественный шкив можно из стали или дюралюминия. В этом случае заготовку необходимо обрабатывать на металлорежущих станках. В упрощённом варианте можно его изготовить из фанеры. Она должна быть ФСФ или ФБ. Толщина выбирается исходя из ширины применяемой ленты.

Диаметр ведущего вала рассчитывается на основании характеристик выбранного двигателя и требуемой скорости движения ленты. Такой расчёт можно произвести самостоятельно или воспользоваться существующими таблицами.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

4 варианта сборки точилки своими руками и чертежи Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Гриндер гч 12 чертеж. Ленточный гриндер “ГЧ-12”

Мастерская, кузнечное дело

Модератор:

Только 3М в этом размере 1830мм. стоит сейчас просто столько, что проще гриндер продать. За шесть лент трезакта просят больше 8000р. У ВСМ самые дорогие Р24 сейчас около 500р. за ленту, про Баз не агитирую, у них только Р60 мне понравилась,так их вообще на косарь можно пучок взять.

Фото гч12 с удлиненным ригелем и 1600 лентой:

В работе проверил – все так же идеально как с 1250-й.Особенность в том что максимальный вылет ригеля на контуровке, и длины ригеля будет недостаточно для работы на ней с лентой 1600 мм. Для контуровки можно будет использовать 1250 ленты.

Гриндер выглядит шикарно! Если бы не купил полгода назад в барахолке нулёвый Г12 от Рамира в максимальной комплектации, то на этот записался бы сразу! А так присоединяюсь к пожеланиям коллег на счёт лент 1830 мм, но и двигатель бы 2.2 кВт и ролик приводной побольше чтобы на 60 Hz 32 м/с. Тоже видимо заж… избаловался )))Андрей, а движок со штатной крыльчаткой охлаждения при горизонтальном положении гриндера и на малых оборотах не будет греться? Нужно ли делать в верстаке вентиляционное окно? Ведь движок будет почти прижат к столу. А на малых скоростях зависимая родная крыльчатка почти не обдувает. Я себе сразу принудительную поставил. Не знаю правда – может перестраховался.Скажите, возможно ли изготовление гриндера на основе ваших разработок под чисто контуровочные цели? В идеале это лента 1250 – 1830 и несколько регулируемых площадок в зонах работы – прямой участок, участок с роликом 60 мм и участок со сменными роликами 25 мм и 14 мм.

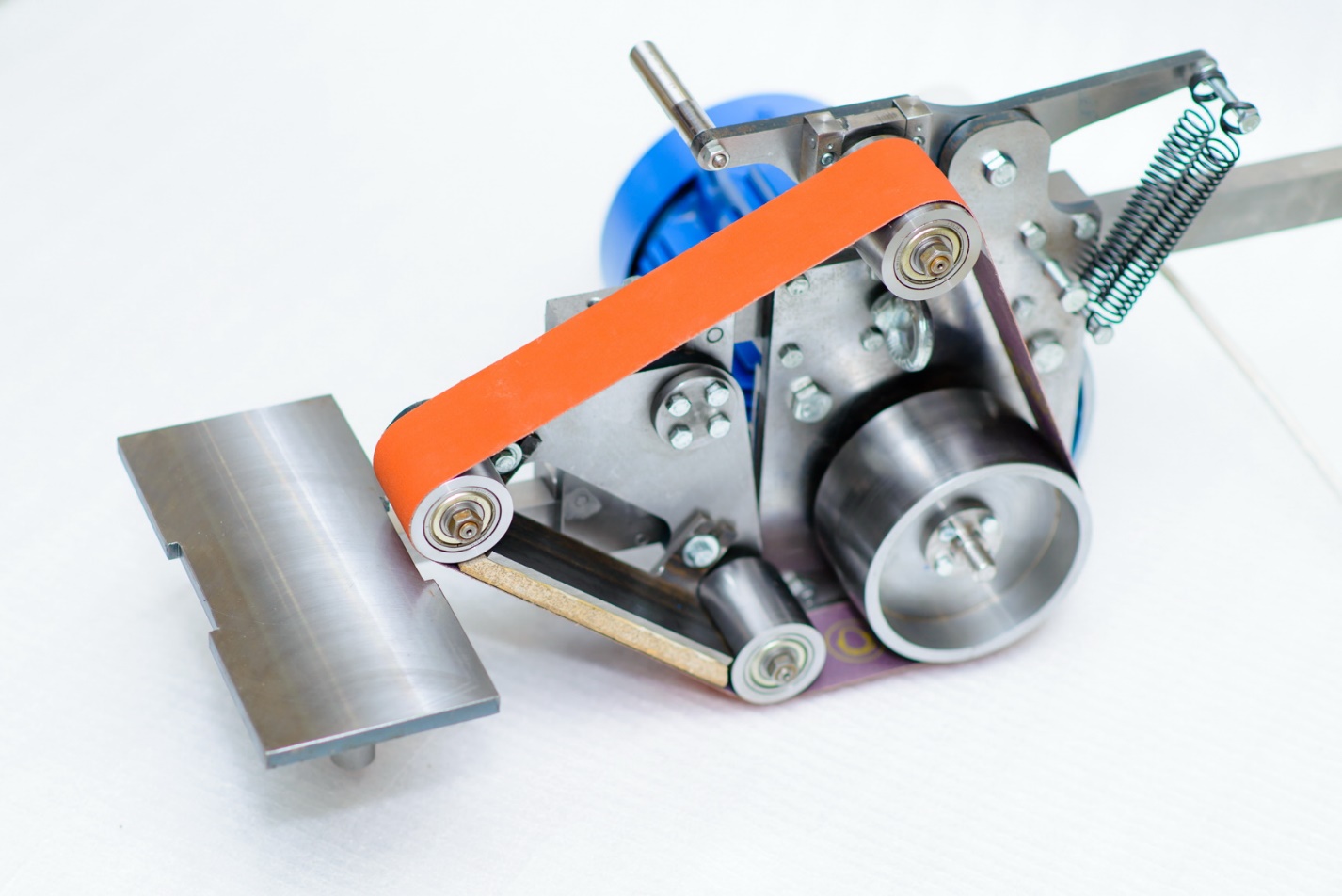

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что её название скоро стало именем нарицательным. Умелец даже разработал целую линию аппаратов, которые сегодня разлетелись по мастерским всего мира.

Гриндер «от Чапая» − универсальный станок с поворотным прижимным столом, который позволяет обрабатывать разные поверхности

Дополнительно в комплект поставки входит диск. Он устанавливается вместо основного ролика для заточки ножей и удаления ржавчины. Одна из самых популярных моделей гриндера — №16. Она выполнена на усиленной поворотной основе. Станина снабжена двумя стойками. Основанием для станины служат два металлических листа толщиной 12 мм.

https://youtube.com/watch?v=XG59E9vI6lg

Гриндеры от Чапая

Сейчас предлагается множество конструкций ленточных шлифовальных инструментов. Отдельные признаются более удачными, другие слишком сложны в реализации.

Удаными признаются конструкции гриндеров от Чапая. Разработчик предлагает профессиональные инструменты и версии для домашних мастерских. Существенным преимуществом этих моделей является большой диапазон изменения углов обработки. Для этого была создана оригинальная конструкция поворотного стола. Для расширения возможностей устройства снабжаются особыми креплениями диска. Поворотная станина, сделанная из двух металлических листов толщиной 12 мм, обеспечивает высокую надёжность инструмента.

Кроме профессиональных агрегатов Чапай разработал мобильные версии (ГЧ610-63 и ГЧ610-71). Они удобны в работе и имеют хорошие потребительские характеристики.

Механизм заказных гриндеров от Андрея Чапая

Популярность гриндеров «Чапая» или сокращенно ГЧ на территории постсоветского пространства вызвана тем, что конфигурация станков поставляется индивидуально под нужды каждого клиента. Нужен профессиональный станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тысяч рублей. Хотите что-то попроще? Можно заказать отдельно шлифовальную группу без двигателя.

Во всех моделях Чапаевских станков есть следующие положительные стороны:

детали тщательно отшлифованы и подогнаны;

поверхность ленточно-шлифовальных станков не имеет покрытия;

регулируемое положение прижимной площадки.

Шлифовка деталей и соприкасающихся поверхностей избавляет от возможности перекоса ленты. А прижимная площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла нужно обрабатывать станок антикоррозийным маслом или спреем на силиконовой основе.

Пошаговая сборка конструкции

Для работы следует подготовить рабочее место:

Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
Источник света (оптимально будет сочетание естественного и искусственного освещения).
Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.
