Что такое дебит скважины, как его увеличить своими руками

Динамика, статика и высота столба воды

Значение этих терминов нужно изучить, чтобы понять, как определить дебит скважины. Это основные показатели эффективности скважины в процессе водоснабжения. Измерить их до того, как рассчитать дебит скважины. На основании полученных данных определяется мощность насосного оборудования.

Под статическим уровнем понимают глубину шурфа, заполненного водой, при условии, что забор жидкости не производится. Чтобы определить его, нужно обеспечить простой источника в период не менее 60 минут. Динамическим уровнем именуется величина глубину водяного столба, который установится, если забор жидкости будет равным притоку. Величина необходима для расчета дебита скважины.

А под высотой водяного столба предполагают расстояние от дна до отметки статического уровня. При измерении есть одна особенность. Этот параметр определяется от дна, в то время, как остальные – от нулевой отметки (от поверхности земли). А чтобы лучше понять, что такое дебит скважин, нужно рассмотреть принцип проведения расчетов и разобраться в особых требованиях к процедуре.

Определение производительности насоса

При расчете дебита понадобится еще один показатель, участвующий в расчетной формуле,- производительность (Р) откачивающего насоса для скважины. Узнают величину из паспорта помпы или маркировки, нанесенной на шильдике – закрепленной на корпусе прибора металлической бирке.

Если информацию обнаружить не удалось, пользуются расходомером, счетчиком или определяют расход при помощи мерного сосуда и секундомера.

Расчет производительности скважины.

Порядок проведения измерений:

• взять канистру установленной емкости, например, 20 л;
• запустить насос на воде, находящейся в скважине;
• направить струю из шланга в емкость и отметить время секундомером;
• определить период наполнения канистры по отметке хронометра.

Если помпа закачала контейнер за 50 секунд, то ее производительность составляет 20/50=0,4 л/с. Тогда часовой расход в кубометрах получится 0,4*3600/1000=1,44 м³/ч.

Упрощенный расчет

Для определения дебита подземной выработки пользуются формулой Д=Р/(Ндн-Нст)*Нв. Значения показателей расшифрованы выше.

В качестве примера рассматривается ситуация, характеризующаяся обстоятельствами:

• глубина скважины – 30 м, столб воды в ней Нв=10 м;
• статический уровень Нст=20;
• динамический урез Ндн=23 м;
• производительность откачивающего насоса может посчитаться согласно предыдущему примеру: Р=1,44 м³/ч.

В формулу подставляются значения показателей. Д=1,44/(23-20)*10=4,8 м³/ч. Точность представленного расчета обеспечивает возможность выбора подходящего для скважины насоса.

Удельный дебит

Когда на скважину ставят насос мощнее, динамический уровень падает, а с увеличением его абсолютного значения фактический дебит снижается. Более объективную оценку водозабору дает удельный расход, который характеризуется объемом откачанной воды при понижении уровня на 1 м ствола. Для вычисления показателя проводят повторное определение динамического уровня при иной производительности насоса.

Формула удельного дебита имеет вид Дуд=(Р2-Р1)/(h2-h1), где:

• Р1, Р2 – интенсивность первой и второй откачек, м³/ч;
• (h2-h1) – разница снижений уреза воды после каждой из процедур.

В продолжение предыдущего примера: насос 2 имеет ресурс 2,5 м³/ч. Динамический уровень с 23 возрос до 26 м. В таких условиях удельный дебит Дуд=(2,5-1,44)/(26-23)=0,38 м³/ч – на эту величину увеличится отдача скважины, если Ндн возрастет на 1 м.

При среднем дебите водозаборных выработок на дачных участках 2,0 м³/ч, увеличение расхода на 0,38 вызовет понижение зеркала на 1 м. Исходя из этого, скважинный насос опускают ниже динамического уровня не меньше чем на 100 см.

Реальный дебит

Главное требование – отметка, на которой установлен насос, должна быть выше, чем аналогичный показатель для фильтровального пласта. Необходимо измерить, как глубоко от земли находится фильтровальная зона. При этом в формулу Дюпри включен показатель удельного дебита, который рассчитывается, как указано выше.

Кроме того, нужно знать величину статического уровня. Если эти данные имеются, то для расчета нужно высчитать разницу между ним и глубиной фильтрационной зоны, а полученную величину умножить на удельный дебит. В качестве примера можно использовать данные из предыдущего раздела.

В этом случае чтобы получить реальные значения дебита нужно сделать следующее:

Этот способ измерения дает более точные результаты, чем упрощенный. Однако он более трудоемкий, и не всегда применим. Нужен второй насос, которого под рукой можеть просто не оказаться. По-другому невозможно измерить удельные показатели, а значит, этот способ применить уже нельзя.

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

• Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
• Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
• Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
• Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
• Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
• Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

Дебит нефтяной скважины

Стоит сказать, что достаточно часто добытчики пренебрегают расчетом этого показателя при установке добывающего оборудования, однако это может привести к весьма печальным последствиям. Рассчитываемая величина, которая определяет количество добываемой нефти, имеет несколько методик определения, о которых мы поговорим далее.

Зачастую этот показатель по-другому называют «производительность насоса», однако это определение не совсем точно характеризует получаемую величину, поскольку  свойства насоса обладают собственными погрешностями. В связи с этим определяемый расчетным путем объем жидкостей и газов в некоторых случаях сильно разнится с  заявленным.

Расчет этого значения  необходим любому добывающему предприятию, поскольку нефтеносные участки с низкой производительностью просто могут оказаться нерентабельными,  и разработка их будет убыточной. Кроме того, неверно выбранное  насосное оборудование  из-за вовремя не сделанных расчетов может привести к тому, что предприятие вместо планируемой прибыли получит существенные убытки.

Чаще всего такая существенная разница объясняется конкретными значениями подставляемых в формулы  величин. Например, проницаемость пласта может иметь существенные различия в зависимости от глубины залегания продуктивного слоя, а чем ниже проницаемость пласта, тем меньше производительность участка и, разумеется, ниже его рентабельность.

Установка новой добывающей вышки является рискованным делом, поскольку даже самые квалифицированные специалисты в области геологии до конца не знают всех  тайн земли.

В настоящее время существует множество разновидностей  профессионального оборудования для нефтедобычи,  но для того, чтобы сделать правильный выбор, необходимо сначала определить все необходимые буровые параметры. Правильный расчет таких параметров позволит подобрать оптимальный рабочий комплект, который будет наиболее эффективен для участка с конкретной производительностью.

Как определить?

Посчитать его можно двумя простыми способами:

1. В источник погружаете помпу высокой производительности. Включаете ее и полностью откачиваете воду. Ваша задача – определить реальное ее количество. В качестве мерила лучше использовать большую емкость. Также можно посмотреть технические характеристики насоса по паспорту. Вас будет интересовать, какой объем воды насос способен прокачать за определенную единицу времени. Так, вам необходимо засечь время начала откачки и ее окончания. Этот уровень будет называться статическим. Вам необходимо разделить количество всей перекачанной жидкости на потраченное время. Вот вы и получите объем источника.
2. Такой метод подразумевает погружение насоса на самое дно. При этом помпа должна иметь такую производительность, которая будет отвечать потребностям в частном доме. В процессе откачки вам следует контролировать степень падения жидкости. Необходимо дождаться момента, когда он стабилизируется, то есть успевать восстанавливаться и удерживаться на одном уровне. Этот показатель называется динамическим.

Определения дебита

После бурения, проводившая работу организация предоставляет протокол испытания, либо паспорт на скважину, в который вносится все необходимые параметры. Однако, при бурении для домохозяйств, подрядчики часто вносят в паспорт приблизительные значение.

Перепроверить достоверность информации или рассчитать дебит вашей скважины можно своими руками.

Однако, абсолютно точно рассчитать продуктивность источника сложно. Расчет показателей требует времени и спецоборудования. Но, полученного результата будет достаточно для понимания возможностей вашего источника.

Динамика, статика и высота столба воды

Прежде чем приступить к измерениям, нужно понять, что такое статический и динамический уровень воды в скважине, а также высота столба воды в скважинной колонне. Замер данных параметров необходим не только для расчета производительности скважины, но и для правильного выбора насосного агрегата для системы водоснабжения.

• Статический уровень – это высота водяного столба при отсутствии водозабора. Зависит от внутрипластового давления и устанавливается во время простоя (как правило не менее часа);
• Динамический уровень – установившейся уровень воды во время водозабора, то есть когда приток жидкости равняется оттоку;
• Высота столба – разница между глубиной скважины и статическим уровнем.

Произвести измерение можно с помощью:

• Электроуровнемера;
• Электрода, замыкающего контакт при взаимодействии с водой;
• Обычного грузика, подвязанного к веревке.

Замер с помощью сигнализирующего электрода

Определение производительности насоса

При расчете дебита необходимо знать производительность насоса во время откачки. Для этого можно воспользоваться следующими способами:

• Посмотреть данные расходомера или счетчика;
• Ознакомиться с паспортом на насос и узнать производительность по рабочей точке;
• Посчитать приблизительной расход по напору воды.

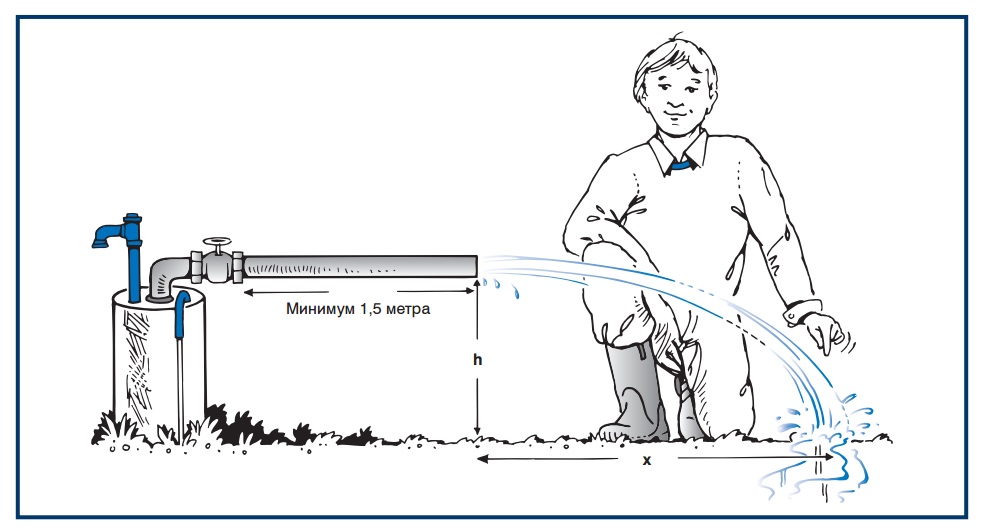

В последнем случае, необходимо на выходе водоподъемной трубы закрепить в горизонтальном положении трубу меньшего диаметра. И произвести следующие замеры:

• Длину трубы (мин 1,5 м.) и ее диаметр;
• Высоту от земли до центра трубы;
• Длину выброса струи от конца трубы до точки падения на землю.

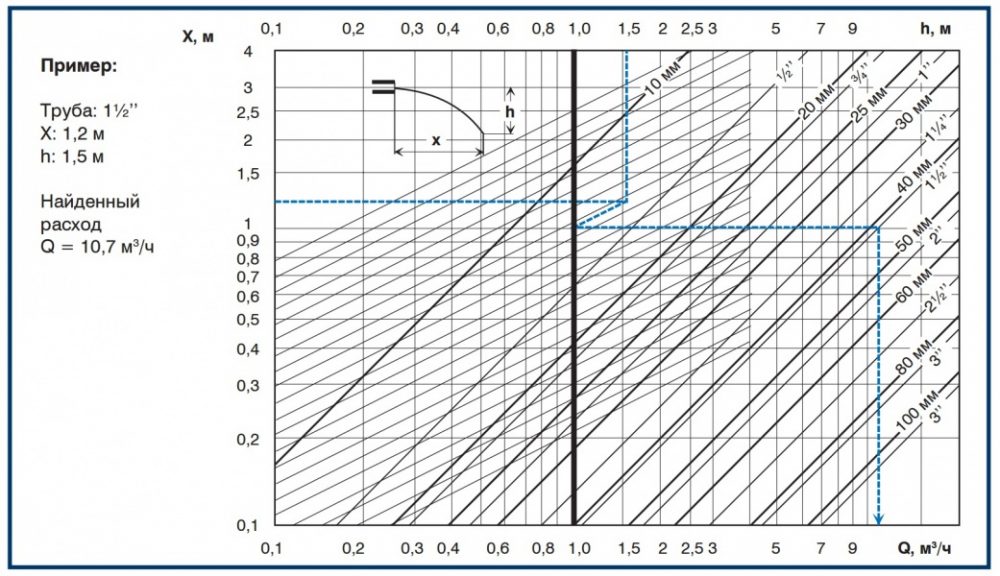

После получения данных необходимо сопоставить их по диаграмме.

Сопоставьте данные по аналогии с примером

Упрощенный расчет

Дебит скважины – это отношение произведения интенсивности водооткачки и высоты водяного столба к разности между динамическим и статическим водными уровнями. Для определения дебита скважины определения  используется формула:

Dт =(V/(Hдин-Нст))*Hв , где

• Dт –искомый дебит;
• V – объем откачиваемой жидкости;
• Hдин – динамический уровень;
• Hст – статический уровень;
• Нв – высота столба воды.

Например, мы имеем скважину глубиной 60 метров; статика которой составляет 40 метров; динамический уровень при работе насоса производительностью 3 куб.м/час установился на отметке 47 метров.

Итого, дебит составит: Dт = (3/(47-40))*20= 8,57 куб.м/час.

Удельный дебит

С увеличением производительности насоса, динамический уровень, а соответственно и фактический дебит снижается.  Поэтому более точно водозабор характеризует коэффициент продуктивности и удельный дебит.

Для вычисления последнего следует произвести не один, а два замера динамического уровня при разных показателях интенсивности водозабора.

Формула определяет его как отношение разности большего и меньшего значений интенсивности водозабора к разности между величинами падения водного столба.

Dуд=(V2-V1)/(h2-h1), где

• Dуд – удельный дебит
• V2 – объем откачиваемой воды при втором водозаборе
• V1 – первичный откачиваемый объем
• h2 – снижение уровня воды при втором водозаборе
• h1 – снижение уровня при первом водозаборе

Возвращаясь к нашей условной скважине: при водозаборе с интенсивностью 3 куб.м/час, разница между динамикой и статикой составила 7 м.; при повторном замере с производительностью насоса в 6 куб.м/час разница составила 15 м.

Итого, удельный дебит составит: Dуд =(6-3)/(15-7)= 0,375 куб.м/час

Реальный дебит

Расчет строится на основании удельного показателя и расстоянии от поверхности земли до верхней точки фильтровальной зоны, учитывая условие, что насосный агрегат не будет погружен ниже. Данный расчет максимально соответствует реальности.

Dт = (Hф-Hст)*Dуд, где

• Dт –дебит скважины;
• Hф – расстояние до начала фильтровальной зоны (в нашем случае примем за 57 м.);
• Hст – статический уровень;
• Dуд – удельный дебит.

Итого, реальный дебит составит: Dт =(57-40)*0,375= 6,375 куб.м/час.

Как видно, в случае с нашей воображаемой скважиной, разница между упрощенным и последующем измерением составила почти 2,2 куб.м/час в сторону уменьшения производительности.

Динамические и статические показатели гидросооружения

Определение дебита скважины начинается с расчета статики и динамики водного источника.

Дебит воды – изменяющаяся величина, которая зависит от уровня грунтовых вод, типа почвы и внешних факторов воздействия. При его расчете учитываются также статические и динамические показатели воды:

• Статический показатель – высота водоносного слоя без водозаборной точки. Он определяется расстоянием между поверхностью земли и водным зеркалом при отсутствии откачки на протяжении 60 минут. При обустройстве нового сооружения определять статику рекомендуется через 24 часа после завершения работ по бурению.
• Динамический показатель – уровень водного зеркала, который стабилизировался на установленной отметке после выкачки насосом.
• Высота водного столба – разница между показателем глубины гидросооружения и статикой водоносного слоя.

Чтобы правильно посчитать дебит для скважины на воду, необходимо иметь статические и динамические показатели, выполнив интенсивный забор жидкости не менее 2 раз.

Все замеры проводятся при помощи электрического прибора для определения уровня, электрода с контактом замыкания и грузилом на бечевке или тросе.

Видео описание

Видео о том, что такое дебит, как его рассчитать и какой насос установить в скважину: Все выше рассмотренные способы направлены на восстановление со временем снизившегося, но изначально высокого показателя дебита. Однако бывают ситуации, когда его значения недостаточно с самого начала. В таком случае профессиональные специализированные компании устанавливают герметичный оголовок.

Суть технологии сводится к тому, что канал скважины заливается водой и сразу закрывается герметичным оголовком. Такой способ позволяет поднять статодинамический уровень, а значит, и производительность, только за счет исключения влияния атмосферного давления внутри шахты.

Удельный дебит скважины

Считается основным параметром, отражающим сумму факторов, влияющих на продуктивность скважины.

Определяется он мощностью водоносного пласта. Зависимость эта связана и от конструкции забойной части.

Очень важно, чтобы трещиноватые известняки не были перекрыты сплошной обсадной колонной. Иначе скважина может оказаться перекрытой от линзы и стать безводной

То есть, ствол вскрывает обильный горизонт, но если не учитывать строение, состав и характер проницаемости пород, то она становится низкодебитной.

Точную ситуацию может прояснить величина удельного дебита, которую можно получить повторным водозабором и с другой интенсивностью.

Итак, после первого забора уровень зеркала стабилизируется и достигает статического состояния. Повторная откачка, но уже 3 м3/час и снова замер динамического уровня. Имея данные двух замеров:

где:

Du — удельный дебит V2 — объем интенсивного отбора (3 м³)V1 — объем первого отбора (2 м³)h2 — падение уровня при большей интенсивности, т.е. (38 — 30 = 8 м³)h1 — падение уровня при меньшей интенсивности (34 — 30 = 4 м³).

То есть удельный дебит составляет:

0,25 м³, что означает увеличение динамического уровня на 1 метр, при приросте дебита на 0,25м³.

Таким образом, чем точнее информация будет записана в журнал скважины, тем проще будет с проблемами ее эксплуатации в перспективе.

От чего зависит

Выделяют две причины малой подачи воды::

• Бур не угодил в водоносный горизонт. В подобных случаях проблема может быть устранена путём углубления скважины.
• Водоносный пласт лишён необходимого потенциала (не в состоянии генерировать надлежащего объёма воды). Тогда придётся бурить водозабор в ином месте.

Во избежание подобных недоразумений эксперты рекомендуют обращаться за помощью лишь к опытным специалистам, которые в состоянии гарантировать успешный исход дела.

Чем точнее информация внесена в паспорт скважины, тем больше шансов, что при каких-либо проблемах в будущем скважину удастся восстановить

Дебит скважины вычисляют буровики — исполнители работ. После их окончания подрядчик обычно вручает соответствующий паспорт, где указываются основные технические параметры скважины. Однако дебит — изменяющийся показатель, способный колебаться с учётом сезонной ситуации, особенно в засушливых районах и местности с горно-геологическими нарушениями в породах. Доходит до того, что подчас грунтовые воды полностью исчезают (бывает, что на время, а иногда и насовсем).

Меры безопасности при глушении скважин.

6.1. Глушение скважины может быть начато только после оформления двухстороннего акта о приеме скважины в ремонт (мастер бригады КРС и представитель ПДНГ, ЦППД).

            6.2. Глушение скважины производится по заданию мастера КРС. Проведение глушения скважины без плана ЗАПРЕЩАЕТСЯ.

6.3. Глушение скважин производится, как правило, в светлое время суток. В особых случаях глушение может быть произведено в ночное время при обеспечении освещенности скважины не менее 26 люк.

6.4. Площадка размером 40х40 м, на которой устанавливаются агрегаты, должна быть освобождена от посторонних предметов, зимой от снега.

            6.5. Перед глушением необходимо проверить: исправность всех задвижек и фланцевых соединений на устьевом оборудовании; наличие протока жидкости по выкидной линии от скважины до замерной установки и при его отсутствии работы на скважине прекратить до выяснения и устранения причин.

6.6. Промывочный агрегат и автоцистерны следует располагать с наветренной стороны на расстоянии не менее 10 м от устья скважины. При этом кабина агрегата и автоцистерн должны быть обращены в сторону противоположную от устья скважины, выхлопные трубы агрегата и автоцистерн должны быть оборудованы искрогасителями, расстояние между ними должно быть не менее 1.5 м.

Промывочный агрегат, кроме того, должен быть оборудован предохранительным и обратным клапанами.

6.7. В процессе глушения скважина ЗАПРЕЩАЕТСЯ крепление каких-либо узлов агрегата или обвязки устья скважины и трубопроводов. Должен быть обеспечен постоянный контроль: за показаниями манометров, за линией обвязки, за местонахождением людей. Манометры должны быть установлены на прокачивающем агрегате и выкидной линии скважины.

6.8. При глушении скважин давление прокачки жидкости глушения не должно превышать давления опрессовки эксплуатационной колонны данной скважины.

6.9. Разборку промывочной линии следует начинать только после снижения давления в линии нагнетания до атмосферного. При этом задвижка на фонтанной арматуре со стороны скважины должна быть закрыта.

6.10. После окончания работ по глушению скважины задвижки должны быть закрыты, территория вокруг скважины очищена, заглушенная скважина должна находиться в ожидании ремонта не более 36 часов.

При более длительном простое скважины в ожидании ремонта, скважина должна быть заглушена повторно до начала ремонтных работ.

6.11. После окончания всех работ по глушению скважины составляется “Акт на глушение скважины”.

В акте на глушение скважины должно быть указано:

-дата глушения скважины;

-удельный вес жидкости глушения;

-объем жидкости глушения по циклам;

-время начала и окончания циклов глушения;

-начальное и конечное давление прокачки жидкости глушения.

6.12. “Акт на глушение скважины” подписывается (с указанием удельного веса и объема жидкости глушения), лицом производившим глушение скважины, мастером бригады КРС и машинистом агрегата.

            Ответственность за выполнение требований инструкции.

7.1. За подготовку территории куста и скважины к глушению скважины отвечает мастер ЦДНГ, ЦППД.

7.2. За достоверность данных по текущему пластовому давлению, на момент глушения скважины, отвечает геологическая служба ЦДНГ, ЦППД.

7.3. За соответствие удельного веса жидкости глушения расчетной величине – указанной в плане-задании на глушение скважины, выполнение всего комплекса работ по подготовке скважины к глушению, соблюдение технологии глушения скважины и мер безопасности при глушении скважины отвечает мастер бригады КРС.

Приложение 1

Р А С Х О Д

материалов необходимых для приготовления одного кубометра жидкости глушения  соответствующей плотности.

Жидкость для приготовления раствора – сеноманская вода плотностью 1.01 г/см3.

Плотность жидкости глушения	Количество NaCl,кг	Плотность жидкости глушения	Количество NaCl,кг
1.02 1.03 1.04 1.05 1.06 1.07 1.08 1.09 1.10	19 38 56 75 94 113 132 151 170	1.11 1.12 1.13 1.14 1.15 1.16 1.17 1.18	188 207 226 245 264 283 302 321

Плотность жидкости глушения, г/см3	Количество СaCl2, кг
	Пресная вода	Сеноманская вода	Подтоварная вода
1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.27 1.28

Приложение 2.

О Б Ъ Е М

кольцевого пространства в зависимости

отдиаметраэксплуатационных колонн

и НКТ спущенных в скважину.

	Объем кольцевого пространства, м3
Глубина спуска Насоса (НКТ), м	НКТ-60 мм	НКТ-73 мм	НКТ-89 мм
	При диаметре эксплуатационной колонны – 146 мм
800 1 000 1 200 1 400	8.68 10.85 13.02 15.19	7.50 9.38 11.26 13.13	5.86 7.32 8.78 10.25
	При диаметре эксплуатационной колонны – 168 мм
800 1 000 1 200 1 400	12.25 15.31 18.37 21.43	11.06 13.83 16.60 19.36	9.42 11.73 14.11 16.49
	При диаметре эксплуатационной колонны – 114 мм
800 1 000 1 200 1 400	4.27 5.34 6.41 7.48	– – – –	– – – –

Как рассчитывается дебит скважины по упрощенной методике

Чтобы определить этим способом дебит скважины, использую формулу:

Д=P:(Hдн-Hст)×Hв

Причем значение символов соответствует ранее использованным.

Например, возьмем конкретную ситуацию со следующими исходными данными:

• величина статического уровня Hст равняется 20м;
• величина динамического уровня Hдн равняется 23 м;
• глубина скважины составляет 30 м;
• величина водяного столба Hв равняется 10 м;
• производительность насоса (P) равна 1,44 м³/ч.

Если подставить в формулу указанные значения, то получим:

Д=1,44:(23-20)×10=4,8 м³/ч

В результате с достаточной точностью можно определиться и с мощностью скважинного насоса.

С выбором скважинного насоса не случится ошибки, если дебит скважины определен верно

Приток к совершенной скважине. Формула Дюпюи. Коэффициент продуктивности. Индикаторные диаграммы, их построение и применение

Совершенная скважина вскрывает пласт на всю его мощность и при этом вся поверхность скважины является фильтрующей.

Установившийся одномерный поток жидкости или газа реализуется в том случае, когда давление и скорость фильтрации не изменяются во времени, а являются функциями только одной координаты, взятой вдоль линии тока.

Плоскопараллельное течение имеет место в прямоугольном горизонтальном пласте длиной L с постоянной мощностью h. Жидкость движется фронтом от прямолинейного контура питания с давлением ркк галерее скважин (скважины расположены на одной прямой праллельной контуру питания в виде цепочки на одинаковом расстоянии друг от друга) шириной (длиной галереи)Вс одинаковым давлением на забоях скважинрг(рис. 4). При такой постановке задачи площадь фильтрации будет постоянной и равнаS=Bh, а векторы скорости фильтрации параллельны между собой.

Плоскорадиальный потоквозможен только к гидродинамически совершенной скважине радиусом rс. которая вскрыла пласт мощностьюhс круговым контуром питания радиусомRк. а давления на скважине и контуре питания равнырсирксоответственно.

Формулу называют формулой Дюпюи . По ней определяется объемный дебит одиночной скважины в пластовых условиях.При подъеме нефти в скважине происходит ее разгазирование и, вследствие этого, уменьшение объёма. Это уменьшение учитывается введением объёмного коэффициента нефти. Кроме того, на практике чаще всего используется массовый дебит (т/сут.) С учётом этого коэффициента формула записывается

где k-коэффициент проницаемости, дарси; h — мощность пласта, см; Рк и Рс — давление на контуре питания и в скважине, ат; Rк и Rс — радиусы контура питания и скважины, см; μ — вязкость жидкости, сантипуазы; Qr — дебит скважины, см3/сек. Ф. Д. широко применяется в нефтепромысловом деле.

продуктивность — этокоэффициент, характеризующий возможности пласта по флюидоотдаче.

По определению коэффициент продуктивности — это отношение дебита скважины к депрессии: где — коэффициент продуктивности [м³/(сут*МПа)], — дебит скважины [м³/сут], — депрессия , — пластовое давление (на контуре питания) замеряется в остановленной скважине , — забойное давление (на стенке скважины) замеряется в работающей скважине .

Продуктивность по нефти

Коэффициент продуктивности определяется по результатам гидродинамических исследований и эксплуатации скважин.

Используя замеры на квазистационарных режимах (установившихся отборах), получают индикаторные диаграммы (ИД), представляющие собой зависимость дебита от депрессии или забойного давления. По наклону индикаторной линии определяют фактическую продуктивность нефтяной скважины.

Продуктивность по газу

Зависимость дебита газовых скважин от депрессии существенно нелинейна вследствие значительной сжимаемости газа. Поэтому при газодинамических исследованиях вместо коэффициента продуктивности определяют фильтрационные коэффициенты и по квадратичному уравнению:

При малых депрессиях приблизительно коэффициент продуктивности по газу связан с фильтрационным коэффициентом соотношением:

Индикаторная диаграмма — для различных поршневых механизмов графическая зависимость давления в цилиндре от хода поршня (или в зависимости от объёма, занимаемого газом или жидкостью в цилиндре). Индикаторные диаграммы строятся при исследовании работы поршневых насосов, двигателей внутреннего сгорания, паровых машин и других механизмов.

Возможно ли восстановление?

Со временем фильтр ствола скважины может обрастать частицами ила, забиваться песком  и органическими отложениями.  Указанные естественные процессы напрямую влияют на снижение производительности водозабора. Восстановление дебета в этом случае возможно двумя методами:

• Вибрационным воздействием. Для этого используется специальное устройство, которое опускается в воду на тросе до глубины размещения фильтра. При его вибрации с фильтра отслаиваются скопления песка, ила, известняка и прочих загрязнений.
• Химическим воздействием. Для этого фильтр заливается кислотой, после чего все загрязнения растворяются.

В заключение стоит еще раз отметить, что проведение всех указанных выше расчетов позволит использовать водоносное оборудование эффективно и безопасно. Точные расчеты позволят не только обеспечить нужным объемом воды в свободном доступе, но и значительно сэкономить на приобретении сопутствующего оборудования.

Вывод + полезное видео

Чтобы определить, какой нужен насос, и хватит ли притока воды в скважине, чтобы обеспечить нужды всех проживающих в доме, нужно произвести соответствующие замеры и выполнить расчеты. Для этого потребуется электрический уровнемер. При его отсутствии можно воспользоваться нитью с грузилом. Это для того, чтобы измерить уровни.

Если такой возможности нет, и взять их негде, то можно воспользоваться упрощенным способом. Но полученные данные могут отличаться на 20-30% от фактических. Однако общую картину этот метод предоставит. Но главное, процедура доступна для каждого, и все действия можно выполнить собственными руками.
