Устройство кровли из профлиста по деревянной обрешетке

Как подготовить поверхности для монтажа обрешетки

Перед началом монтажа обрешетки под сайдинг, следует выполнить подготовку.

Для этого:

Удаляются наличники с дверных и оконных проемов.
Убираются все элементы, которые выступают за поверхность стены. Это нужно для очистки поверхности под устройство обрешетки и укладки сайдинга.
Если отделка выполняется на деревянном доме (см. Обшивка сайдингом деревянного дома своими руками), необходимо проверить состояние досок. Не надежно стоящие элементы следует укрепить, а испорченные удалить и заменить новыми.
Стены обрабатываются антисептиком, независимо от того состояния поверхностей, что поможет защитить деревянные стены в случае проникновения на них влаги через сайдинг.
Делается разметка, которая зависит от используемого для облицовки материала:

меньший шаг понадобится при монтаже плотных панелей;
при сильных ветрах в зоне выполнения обшивки дома сайдингом небольшое расстояние между профилями дополнительно укрепит отделку, что не даст сайдингу оторваться или переместиться.

Особенности каркаса под разный материал

Монтаж обрешетки под виниловый сайдинг может производиться с использованием дерева или металла.

Но вот с другими типами отделки следует быть более аккуратными, учитывая совместимость материалов, а также нагрузки, которые будут воздействовать на сооружение.

Если сайдинг вертикальный

При выборе вертикальной облицовки, потребуется правильно произвести разметку. Делается она горизонтально. В этом же направлении и начинается крепление профиля. Принцип установки каркаса аналогичен с вертикальным вариантом, отличается лишь направление. Нюансом такого каркаса является уменьшенный размер пространства под теплоизолятор, что ограничивает выбор утепляющих материалов.

Обрешетка под профнастил

Особенности каркаса для крепления профлиста будут зависеть от назначения сооружения и толщины используемого профнастила. Для заборов, стен зданий нужен более толстый профлист, обрешетка для которого должна монтироваться с шагом 50-60 см. Для более тонкого профнастила крепление металлопрофиля осуществляется с шагом 30-40 см.

Обрешетка под цокольный сайдинг

Каркас под цокольный сайдинг монтируется обычно горизонтально, если расстояние от верха до низа цоколя не превышает 0,5 метра. Если же цокольная часть превышает данный показатель, то потребуется крепить и вертикальный профиль. Варианты обустройства обрешетки зависят от используемого материала и особенностей каждой конкретной ситуации. При отсутствии знаний и навыков, лучше по этому вопросы проконсультироваться со специалистом, так как к отделке цоколя предъявляются повышенные требования.

Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.

Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.
С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.

Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;
более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.

Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.

Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

Профнастил НС35 Grand Line (GL35), Drap, серый антрацит (RAL 7016) 0,45 ммОбладает повышенной прочностью и строгими формами, которые будут одинаково хорошо смотреть…

От 677 руб/м²Подробнее

Профнастил С10 Grand Line (GL10), Drap, серый антрацит (RAL 7016) 0,45 ммЭкономичный профиль с минимальной высотой ступени подойдёт для небольших кровель или устро…

От 606 руб/м²Подробнее

Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 ммСамый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил…

От 2152 руб/м²Подробнее

Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 ммОптимальный материал для кровли промышленных объектов и других сложных кровель благодаря о…

От 627 руб/м²Подробнее

Профнастил С20 Grand Line оцинкованный (GL20), сталь 0,35 ммПопулярный вид профнастила для частного коттеджного строительства, оптимальное сочетание п…

От 287 руб/м²Подробнее

Профнастил С21 Grand Line (GL21), Полиэстер, зеленый мох (RAL 6005) 0,45 ммСамый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил…

От 501 руб/м²Подробнее

Металлосайдинг

Металлические панели изготавливаются из высококачественной оцинкованной стали, а специальное покрытие надежно защищает цвет от выгорания в течение десяти лет. Недостатком материала является большой вес, что дополнительно нагружает несущую конструкцию.

Профиль металлосайдинга

Зачастую металлосайдингом отделывают одноэтажные дома и гаражи.

Габариты панели

Структура панели металлосайдинга

Металлический сайдинг

Монтаж металлосайдинга

Для установки панелей такого типа потребуются следующие инструменты:

шуруповерт;
крестовидная отвертка;
пассатижи;
дюбеля;
болгарка;
шурупы.

Процедура монтажа состоит из нескольких этапов, но начинается все традиционно с подготовки.

Монтаж металлосайдинга на обрешетку

Этап 1. Производится обмер стен дома, что позволит правильно рассчитать необходимое количество стройматериалов.

Этап 2. Для того чтобы визуально оценить расположение будущего каркаса, рисуется чертеж. При необходимости проводится корректировка конструкции.

Монтаж металлосайдинга

Этап 3. Установка каркаса. Первый профиль крепится под углом в 90ᵒ к земле, все последующие устанавливаются аналогичным образом с шагом в полметра. Все несущие профили крепятся дюбелями.

Далее готовятся поперечные переборки. На обоих концах каждой из них делают надрезы и загибают так, чтобы образовались «лапки».

Есть и другой способ – купить дорогостоящий готовый каркас для установки панелей. Но этот каркас нужно крепить непосредственно к стене дома, а такие материалы как пенобетон, красный или силикатный кирпич для этого не подойдут – от большого количества отверстий они могут разрушиться.

Крепление стартовой полосы

Этап 4. В полученные прямоугольники устанавливается утеплитель – минвата или пенопласт.

Монтаж металлосайдинга

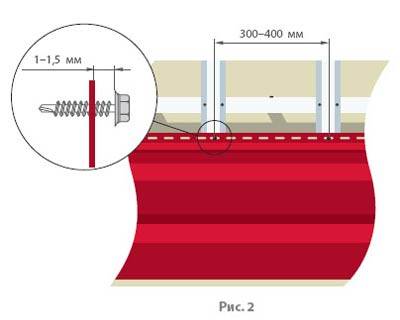

Этап 5. Остается лишь прикрепить к каркасу металлосайдинг. Для этого в панелях имеются скрытые швы, позволяющие спрятать шляпки шурупов и придающие конструкции монолитности.

Оформление оконного проема

Как сделать деревянную обрешетку

Для деревянного каркаса используется пиломатериал, имеющие различные размеры. Если нет необходимости монтажа утеплителя, то подойдут брусья 5х5 см, при использовании тяжелого сайдинга их размер должен быть не менее 5х7,5 см. высоту конструкции необходимо подбирать исходя из размера фасада, для этого измеряется расстояние от конца цоколя до начала крыши. Установить такой каркас можно своими руками.

Выбор материала

Подбирать материал для создания каркаса необходимо ответственно, ведь от него зависит правильность установки сайдинга, его надежность и долговечность. Обычно подбирается размер бруса сечением 40х40 или 50х50 мм. Но подойдут и другие, главное, чтобы материал был качественным и прочным.

Важно учитывать и такие показатели материала, как:

Уровень влаги – древесина должна быть высушенной, чтобы обрешетка дала минимальную усадку.
Ровность – на материале не должно быть сколов, неровностей, темных пятен, плесени и пр.

Инструменты

Перед тем, как начинать монтаж, необходимо подготовить следующие инструменты:

отвес – помогает установить вертикальный отступ для установки обрешетки;
капроновая веревка – используется для правильного расчета вертикального и горизонтального расстояния между стойками;
уровень;
маркер;
рулетка;
электролобзик;
перфоратор;
молоток;
шуруповерт.

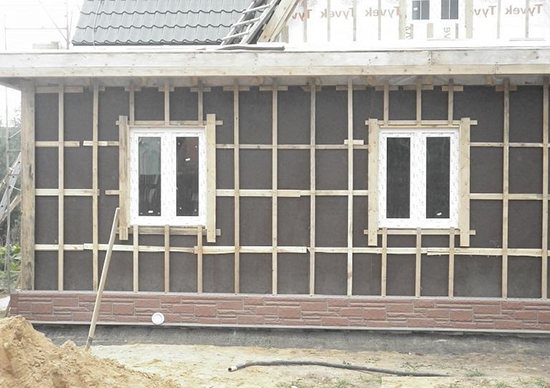

Монтаж обрешетки из бруса

После подготовки стен, можно начинать монтаж конструкции:

Со стен постройки удалить все лишнее: ливневки, ставки, старую штукатурку и пр.
Отмерить и разметить расстояние между брусьями. Делается это с помощью капроновой нити.
Отмеченные места просверлить и закрепить бруски. Для этого используется шуруповерт.
Проверить уровнем ровность установки.
От закрепленного бруска отмерить расстояние до следующего, обычно около 50 см.
Провести аналогичные действия.
Установить опорные бруски по всей поверхности дома.
Погрунтовать стены.
Подготовить утеплитель, вырезать необходимые размеры, и закрепить под опорные бруски с помощью клея.
Имеющиеся стыки, отверстия между плитами утеплителя обработать монтажной пеной. После застывания срезать выступающие остатки.
Для большей надежности, утеплитель прикрепить стене при помощи дюбелей.

Рассчитать длину выступа обрешетки, которая будет использоваться как вентиляция. Для этого используется отвес и рулетка. После расчета устанавливаются стойки в правом и левом углу стены, а между ними протягивается нить.
Аналогично выставляется обрешетка по всему периметру постройки.

Когда все подготовлено, каркас сделан, можно начинать крепление сайдинга на деревянную обрешетку.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции

Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен. Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла

Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм)

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Расчет количества материала и крепежей

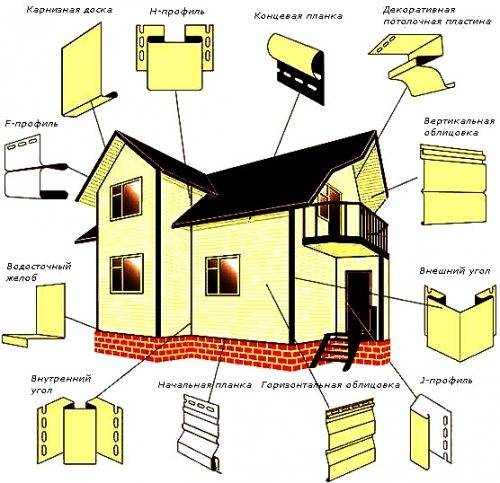

Схема общей облицовки дома сайдингом.

Чтобы сразу приобрести нужное количество сайдинга и комплектующих, нужно измерить и посчитать площадь будущего покрытия вместе с проемами, добавить 5%, помимо существующей площади. Материалы для утеплителя и изоляции рассчитываются таким же способом.

А вот с элементами каркаса нужно будет потрудиться. К длине всех углов дома, умноженной на 2, нужно добавить периметры всех окон и дверей. Таким получится размер необходимого направляющего профиля.

Высота строения от земли до начала крыши, умноженная на длину периметра дома, поделенная на 0,5-0,6 м, покажет, сколько понадобится стоечного профиля в погонных метрах.

Так же нужно рассчитать необходимое количество крепежей и узлов. Для каркаса из оцинкованного профиля лучше всего использовать крепление в форме буквы «П». Длину стоечных профилей надо разделить на 0,7 м и умножить на их количество. Получится число необходимых креплений.

Также не обойтись без саморезов, желательно приобрести TN25 и LN9. Первый тип можно рассчитать путем умножения количества П-образных креплений на 2, купить на 5-7% больше (с запасом). Саморезы LN же столь точно рассчитать не удастся, цифры в любом случае будут приблизительными.

Функции обрешетки под сайдинг

Главный вопрос, который возникает перед облицовкой, заключается в следующем: нужна ли обрешетка или можно обойтись без нее? Особенно часто с таким выбором сталкиваются в том случае, когда визуально стены дома кажутся ровными. Нужно понимать, что идеальной ровности основания добиться очень сложно, а при окончании обшивки даже малейшая неровность будет бросаться в глаза, что сведет все ваши труды на нет. Поэтому специалисты рекомендуют использовать обрешетку под сайдинг во всех случаях.

Основная функция каркаса — опора для крепления отделочного материала. И чем ровнее она будет, тем презентабельнее будет выглядеть облицовочная поверхность. Поэтому в процессе конструирования каркаса необходимо постоянно контролировать его ровность.

Также без обрешетки не обойтись, если под сайдингом планируется размещение слоя теплоизоляционного материала. Если к несущей конструкции здания сайдинг без обрешетки еще прикрепить можно, то к пенополистирольным или минеральным плитам это сделать невозможно

Еще одной важной функцией обрешетки является создание зазора между основанием и обшивкой, что позволяет фасаду дома вентилироваться. Это уменьшает вероятность образования конденсата и возникновения плесени и грибка

Основные варианты обрешетки

Существует несколько основных вариантов обрешетки, подходящих для последующей установки сайдинга.

Самым простым и экономичным вариантом является использование вертикальной оцинкованной обрешетки. У этой конструкции имеются некоторые ограничения на применение:

Схема устройства металлического каркаса под сайдинг.

отпадает возможность реализовать дополнительное утепление фасада, ведь конструкция обрешетки обеспечивает минимальный вентиляционный зазор;
низкая механическая прочность.

Шаг обрешетки не превышает 40 см. Этот вариант отличается своей экономичностью, по стоимости он практически сопоставим с деревянным вариантом, но его прочностные характеристики выше.

Второй вариант отличается повышенной прочностью, но и стоит он заметно дороже. Крепление осуществляется за счет вентпрогонов. Эти крепления можно устанавливать и в вертикальной, и горизонтальной плоскости. Этот вариант дает возможность выполнить дополнительное утепление фасада здания. Благодаря использованию металлических элементов с большей толщиной стали, вентиляционный прогон может монтироваться на высоту до 12 метров, шаг обрешетки увеличивается до 50 см.

И первый, и второй варианты подразумевают использование в качестве крепежных элементов оцинкованные винты диаметром 4.8 мм, длиной не менее 50 мм. Крепление производится в комплекте с ПВХ дюбелями. Дюбеля следует размещать через каждые 40 см с каждой стороны обрешетки в шахматном порядке. Оба варианта можно использовать, если стены здания сравнительно ровные.

Третий способ состоит в использовании Г-образной планки, кронштейна. Этот вариант считается наиболее универсальным, так как конструкция легко исправляет все существующие неровности. Также имеется возможность прокладки дополнительного утеплителя. К кирпичной стене кронштейны можно закрепить винтами (диаметр от 6 мм, длина 80 мм) с ПВХ дюбелем. Если стена бетонная, то используются оцинкованные дюбель-гвозди 60 мм с шайбой. Шаг обрешетки – 50 см.

Места для монтажа кронштейнов, обрешетки размечаются заранее. В горизонтальной плоскости кронштейны располагаются идентично обрешетке, по вертикали не реже, чем через 50 см. После окончания всех разметочных работ, места для монтажа креплений предварительно нужно засверлить и в них вставить дюбеля. Г-образную планку прикрепить к верхнему кронштейну и вставить в укрепленные кронштейны. Обрешетку монтировать сначала по углам, далее по периметру окон, дверных проемов, только потом по стене.

Сделать каркас для крепления листов сайдинга несложно, самое главное – четко соблюдать основные этапы работы.

Монтируем контробрешетку

Инструменты, необходимые для монтажа контробрешетки и обрешетки:

Контробрешетка создает вентилируемую зону под кровлей.

маркер;
длинная рейка;
рулетка;
молоток;
оцинкованные гвозди (для контробрешетки);
шуруповерт;
саморезы;
бруски 30-50 х 1350-1370 мм (для контробрешетки);
бруски 50 х 50 мм;
доски 32 х 100 мм (для обрешетки).

Делая монтаж кровли из металлочерепицы с использованием гидроизоляционного и теплоизоляционного слоя, необходимо установить контробрешетку. Это повысит качество крыши, так как будет создана дополнительная шумо- и теплоизоляция, а для подкровельного пространства будет создана хорошая вентиляция. Если при установке стропил были допущены просчеты, то с помощью данной конструкции можно выровнять горизонтальную плоскость ската.

Для устройства контробрешетки необходимо использовать ровные бруски или доски, не имеющие синеву и без сучков. В зависимости от кровельного материала и от уклона крыши варьируется и сечение брусков для ее установки. Для крыш, имеющих уклон менее 30, применяют бруски с большим сечением, так как на крышах с малым уклоном вес кровельного материала дает большую нагрузку на всю площадь ската крыши.

Схема строения крыши.

Бруски для контробрешетки берут длиной не более 1,5 м (в среднем 1350-1370 мм) и с сечением 30-50 мм. Если кровля имеет сложную конструкцию и большую длину стропильных ног, то бруски для нее берут с сечением 50-50 мм. Шаг контробрешетки должен совпадать с , потому что она устанавливается непосредственно на них поверх гидро- и пароизоляционного слоя. Крепления брусков для контробрешетки выполняют оцинкованными гвоздями, соблюдая шаг в 300 мм.

Для получения качественного и прочного соединения верхние концы брусков с противоположных скатов при монтаже нужно соединять методом запила. Это позволит более точно рассчитать шаг обрешетки и правильно смонтировать брусок верхнего ряда покрытия (конька). Для этого необходимо бруски на коньке запиливать под требуемым углом на противоположных скатах, чтобы в результате пересеклись плоскости верхних граней обрешетки в единой точке.

Преимущества

Преимущества применения стеновых панелей для отделки внешней части стен дома проявляются в следующем:

Ме́ньшая стоимость по сравнению с натуральными материалами.
Стойкость к внешним факторам.
Долговечность.
Неприхотливость в обслуживании.
Легкий способ монтажа.
Возможность дополнительного утепления в структуре обрешетки.
Широкий ассортимент используемых фактур и оттенков.

Единственный недостаток отделки из таких материалов – возможность механического повреждения. При возникновении такого случая рекомендуется иметь в запасе некоторое количество элементов облицовки, чтобы ими можно было заменить дефект.

Быстрая облицовка домаИсточник fasad-exp.ru

Какой выбрать материал для каркаса?

Передовые позиции среди других материалов занял оцинкованный профиль для монтажа сайдинга, благодаря таким качествам, как:

коррозионная стойкость;
высокая прочность;
пожароустойчивость;
удобство транспортировки и монтажа;
легкость обработки и быстрота установки;
небольшая стоимость;
безотходность;
долговечность.

Для каркасов под облицовку применяют также дерево, но оно не такое устойчивое при отделке фасадов, как металл, поскольку на готовую конструкцию круглый год действуют осадки, солнце и ветер.

Чтобы качественно обшить стены, надо правильно подготовить каркас. Для этого необходимо правильно соблюдать технологию, так как обрешетка выполняет сразу три функции:

выравнивание стен;
удерживание теплоизоляции и облицовки;
обеспечение вентиляции фасада.

Главные моменты отделочных работ

Как правило, фасадные панели крепятся на рабочую площадь без дополнительных конструкций или же требуют наличия каркаса Как правило, фасадные панели крепятся на рабочую площадь без дополнительных конструкций или же требуют наличия каркаса. Сегодня применяется два типа крепления: видимый и скрытый.

Скрытый тип – соединение посредством пазов, существующих внутри плит. Более эстетичный вид требует дополнительных трудозатрат.

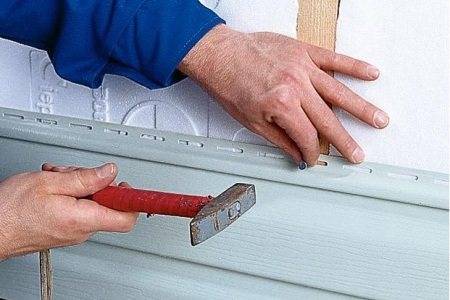

Видимый крепеж – это гвозди, кляммеры, закрепки, саморезы. Именно ими привинчивается обшивка к фасаду дома.

Принимаясь за работу своими руками необходимо приобрести доборные элементы в виде профилей, стартовой полосы, ветровой доски, углов наружного, внутреннего типа ,планок завершения, отливов и софитов.

Технология облицовки дома панелями проста: монтаж на каркас, предварительно сделанный по всему фасаду или же присадка прямо на плиты фасада – все зависит от выбора застройщика. Поэтапно работы выглядят следующим образом:

Замерить площадь, которая будет зашиваться, чтобы определить количество материала, стартовых планок, профилей и наружных углов.
Приобрести материал для обрешетки, кстати, то же самое потребуется для обшивки цоколя.
Просмотреть наличие крепежей: дюбеля, саморезы. Неплохо позаботиться о прямых подвесах, которые нужны для выставления уровня каркаса, чтобы облицевать строение без перекосов.
При необходимости утепления, позаботиться о наличии минваты, пенопласта.

Потребуется исправный инструмент в виде лобзика, перфоратора, шуруповерта, измерительного уровня.
Обрешетка монтируется на 3-5 см выше уровня грунта или отмостки, принимается по умолчанию вариант полного декорирования дома, где присутствует облицовка фундамента.
Для цоколя делается горизонтальный каркас, для стеновых панелей вертикальный. Если это металлические профили, крепление лучше делать уголками, деревянный каркас хорошо крепить подвесами, как показано на фото.
Если под наружный слой декора будет выкладываться утеплитель, уровень обрешетки должен быть на должном расстоянии от стены.

Остается только учесть шаг ребер, он должен быть таким, чтобы лист панели крепился в 4 местах, установить стартовую планку и можно начинать монтаж. Помните, что при варианте обшивки сайдингом, листы не крепятся жестко, остается небольшой зазор. После того, как работы по монтажу декора своими руками закончены, щели закрываются отливами, предотвращающими попадание влаги.

Облицованный цокольный этаж также закрывается отливами и лучше, если элемент выступает за плоскость примерно на 3-4 см, чтобы исключить возможность попадания влаги под обшивку.

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.
Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.
Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.
После набивки обрешётки приступают к креплению металлочерепицы.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен

Для работы понадобятся следующие инструменты:

Молоток.
Строительный уровень.
Ножницы по металлу и ножовка.
Шуруповёрт.
Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

Вид 2: металлическая обрешетка (из оцинкованного профиля)

Потребуются следующие инструменты:

ножницы по металлу;
шуруповерт;
уровень, отвес;
рулетка, строительный уголок;
ударная дрель.

В любом случае все работы начинаются с установки опорных профилей UD. Их закрепляют по крайним сторонам перпендикулярным размещению элементов обрешетки. Все промежуточные элементы будут вставляться торцами внутрь этого профиля и к ним крепиться. Помимо двух основных направляющих устанавливаются дополнительные параллельно по краям оконных и дверных проемов, а также по периметру выступающих элементов, которые не будут обшиваться.

Опорные металлические профили должны надежно удерживаться на основании. Для этого крепежные дюбеля располагаются на каждые 15-25 см. Как и в случае с деревянной обрешеткой, могут понадобиться подложки, если поверхность основы неровная

Предельно важно правильно определить высоту подложек, ведь если ошибиться или просчитаться, то при закреплении профиля он погнется. После этого выровнять его уже невозможно

Способ металлической обрешетки стены на основе профиля CD60

Основные профиля обрешетки заводятся в направляющие торцами на краях и закрепляются шурупами. Лучше всего для этой цели подойдут специальные шурупы для оцинкованного профиля с наконечником в виде сверла. Для придания жесткости профилю и всей конструкции можно дополнительно использовать крепежные подвесы. В основном ими закрепляют профиля на потолке, однако и для стен они сгодятся. Края подвесов загибаются под 90 градусов и закрепляются в местах установки профиля. Поле установки самого профиля и его закрепления к направляющим прикручиваются к нему отогнутые крылышки подвесов, отрезая их лишнюю часть, которая выступает над профилем. Перед прикручиванием обязательно проверяется уровень всего профиля, ведь сам по себе профиль хоть и прочный, но немного все-таки прогибается.

В случае использования для обшивки гипсокартона, скорее всего, потребуется в обрешетке формировать также и поперечные элементы, на которые будут опираться короткие края листов. Такие перемычки из профиля лучше всего закреплять к обрешетке с использованием специального крепления «краб». Оно защелкивается на профилях и дополнительно прикручивается по бокам всех профилей.

Технология монтажа

Перед тем, как конструировать любую обрешетку, обязательно подготовьте стены дома:

уберите все элементы, которые выступают над поверхностью стен, демонтировать нужно и наличники;
очистите стены от загрязнения и старой отделки, если она еще годна для использования, то все шатающие элементы закрепите как на фото;
поверхность стен обязательно обработайте антисептиком, это избавит вас от грибка, если влага попадет под обшивку.

Подготовили стены? Начинайте разметку, она будет напрямую зависеть от использованного вами материала. Плотные панели потребуют уменьшения шага между материалом обрешетки. Если вероятность сильных ветров высока в зоне вашего проживания, то небольшое расстояние между брусьями или профилями укрепит дополнительно вашу отделку, избавит вас от перемещения или отрыва сайдинга.

Расстояние от обрешетки до панелей зависит от толщины утеплителя, который устанавливается в образовавшийся промежуток.

Основные принципы установки деревянной и металлической подконструкции для отделки различаются особенностью монтажа. Деревянную обрешетку смонтировать легче, именно этот вид конструкции выбирается, когда проводят монтаж отделки своими руками.

Длину брусьев, реек подбирают по высоте стены, при недостаточной длине пиломатериал просто стыкуют. Брусья крепятся на стену также, как металлические профиля. На установленные кронштейны с помощью саморезов крепятся готовые брусья обрешетки. Иногда умелые специалисты крепят брусья также как профиля – на подвесы.

Обрешетка под сайдинг из металлопрофиля производится чаще всего специалистами, без навыка и специальных инструментов устройство обрешетки под сайдинг не получится

Конструирование каркаса требует осторожности, внимания, нужно знать, где профиль имеет ребра жесткости, иначе можно так затянуть подвес, что произойдет деформация металлического профиля и ослабеет вся конструкция обрешетки

Устройство обрешетки под сайдинг оказывает огромное влияние на прочность установки всего фасада. Если плохо закрепить каркас под сайдинг, панели со временем придут в движение, а при сильном порыве ветра вообще отвалятся.

Крепление профиля производится двумя способами: с помощью пистолета или дюбелей. Фиксация профиля производится с помощью подвесов из оцинкованных пластин, которые сгибают.

Металлическая обрешетка для сайдинга отлично подходит для цокольного варианты. Профиля располагаются в этом случае вертикально, а шаг обрешетки под сайдинг составляет 45 см.

Важно знать

Разобравшись в особенностях монтажа деревянного и металлического каркаса под отделку, можно вывести ряд закономерностей:

Обязательное очищение внешнего покрытия стены обеспечивает правильное крепление каркаса.
Каркас выполняется с использованием деревянных брусков или металлических профилей. Деревянный каркас дешевле металлического и проще в монтаже, зато профиля сделают конструкцию долговечнее.
Расстояние от стены должно соответствовать толщине утеплителя.

Качественно установленная конструкция каркаса под монтаж сайдинга – залог красивой, прочной отделки фасада здания.

Установка внутренних угловых планок

Установка углов производится перед монтажом основных панелей, сразу после крепления стартовой планки. Внутренний угловой профиль крепится нижним краем по уровню стартовой планки, плотность расположения саморезов рекомендуется 25-30 см.

Если стартовая планка мешает расположить профиль на нужном месте, с углового профиля следует срезать гвоздевые планки на длину, равную ширине стартового профиля плюс температурный зазор.

При необходимости нарастить угловую планку, срезают с верхней гвоздевые планки на 30 мм и внахлест устанавливают верхнюю над нижней для правильного стока воды. Величина нахлеста не более 25 мм, чтобы соблюдался температурный зазор.

Можно оформить угловое соединения при помощи J-планки, которая дешевле, чем угловая. Это можно сделать с помощью одной планки, когда она плотно примыкает наружным краем к ряду панелей одной стороны, а панели второй стороны устанавливаются в нее.

Второй вариант — использование двух планок с каждой стороны угла, при этом возникает опасность проникновения воды в щель между планками, поскольку абсолютной плотности соединения тут не добиться, кроме того, температурные зазоры в любом случае необходимы.
