Как построить навес из дерева своими руками видео, как сделать деревянный навес над террасой к дому, расчет, чертежи и размеры, стоим навес из бревен с односкатной и двускатной крышей

Выбираем тип фундамента

Оптимальным вариантом будет столбчатый фундамент, он экономичен. Если материалом для него будет дерево, то предварительно необходимо обработать его специальными антисептическими составами, чтобы предотвратить гниение и грибки.

Стулья фундамента устанавливают в предварительно выкопанные траншеи строго вертикально. Для более устойчивого положения их можно поставить на плиту из бетона.

Крепим опоры при помощи специальной крестовины из дерева. Устанавливаем стулья на расстоянии 1,5 м между ними.

Обратите внимание!

Как построить печь из кирпича своими руками: чертежи, инструкции, примеры + 86 фотоКак строится баня из бруса своими руками: 83 фото и инструкции по постройкеЛандшафтный дизайн дачного участка своими руками: советы по созданию и зонированию + 70 фото Столбчатый фундамент непременно возводят в каждом углу сооружения и местах соединения перегородок. Количество фундаментных столбов зависит от размеров навеса и от предполагаемой нагрузки.

Особо внимательно нужно устанавливать вертикальные столбы. Для этого применяют опоры сечением 0,15*0,2 м. Они должны быть тщательно закреплены.

Вертикальные стойки ставят в ямы глубиной не менее 80 см, засыпают слоями песка и гравия толщиной 5 см. Опорные столбы устанавливаем строго вертикально. Для их фиксации можно использовать камни и дополнительные опорные конструкции.

После монтажа стоек заливаем в ямы бетон. Далее укладываем брёвна ограждающей конструкции.

Каркас может быть выполнен из ферм. После завершения такого каркаса, его устанавливают на площадку из деревянных щитов, для этого панели оборудуют штырями.

Кровля навеса может быть как в виде тента из плотной ткани, так и из дерева. Для деревянной кровли необходимо сделать стропила и обрешётку.

Обратите внимание!

Колодец своими руками: от выкапывания до декорирования. 60 фото, чертежи и инструкцииЛавочка своими руками: строим деревянные шедевры согласно инструкции + 50 фотоДекоративная ветряная мельница для сада своими руками: 52 фото креативных примеров украшения Укладываем кровельное покрытие. В его качестве может выступать сталь, асбестоцемент, черепица из глины или металла, поликарбонат.

Навес – это прекрасное решение для любой дачи. Надеемся, что данная статья поможет вам в его строительстве. Удачи!

Деревянные навесы для дачи. Навес для дачи своими руками (41 фото): разновидности конструкций и порядок возведения

Любой владелец загородного земельного участка, приезжая в свои владения из душного мегаполиса, стремится как можно больше времени проводить на свежем воздухе, а не в дачном домике. Однако приятному времяпрепровождению часто мешает палящее полуденное солнце или мелкий, но холодный дождик. Справиться с этими неприятностями помогут беседки и навесы для дачи – своими руками их изготовить совсем нетрудно, а получаемые удобства сложно переоценить.

Навес на даче – шикарное место для отдыха

Разновидности навесов

Прежде чем начать изготовление защитной конструкции, необходимо выбрать подходящий материал и дизайн навеса. Этот элемент ландшафтного дизайна может стоять отдельно, а также быть пристроенным к дому, имитировать широкое крыльцо или террасу.

Фото навеса-веранды

Основные виды навесов приведены в таблице.

Парковка автомобиля

Форма навеса должна быть соответствующей. При постройке с таким функционалам в одну из сторон должен заезжать автомобиль и поэтому ширина между столбами должна быть соответствующей. Пол лучше сделать или бетонным или из тротуарной плитки, хотя можете просто заасфальтировать. Опять все зависит только от вашей фантазии и финансовых средств.

Под таким навесом машина будет меньше пачкаться от осадков и вы сможете всегда сухим дойти до дома, но это если она пристроена к дому.

Многие делают навес около ворот, чтобы увеличить полезную площадь участка. Здесь тоже есть много своих нюансов и перед строительством лучше поговорить с соседями, чтобы не было конфликтов в будущем.

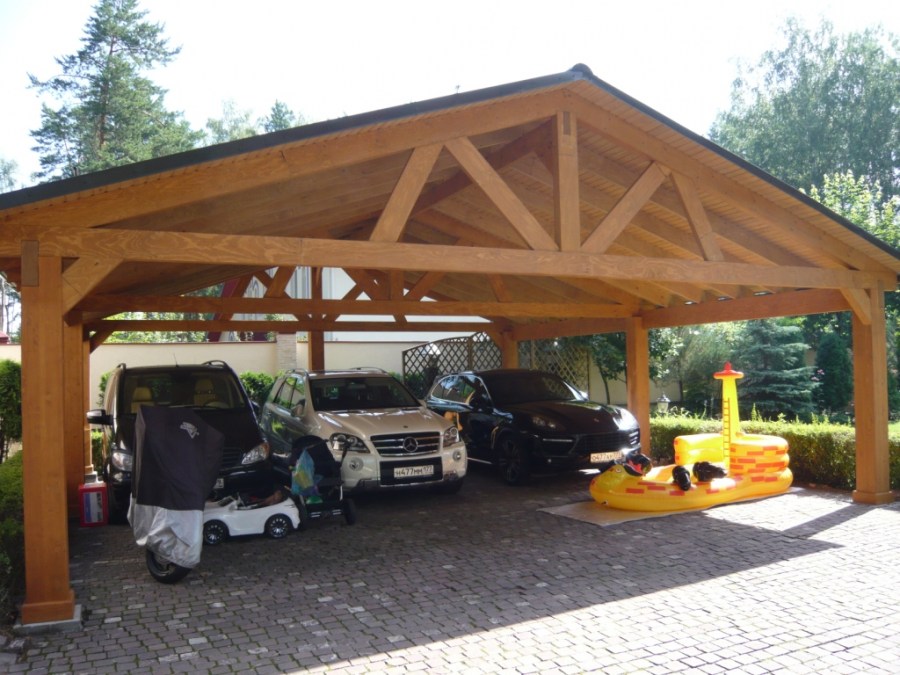

Деревянный навес

Не столь важно, для каких целей будет использоваться навес. Главное, чтобы он прослужил долгие годы

Выглядел красиво и не сильно ударил по карману. Как построить деревянный навес своими руками читайте в статье.

Всем вышеизложенным требованиям как нельзя лучше отвечает дерево. Деревянные навесы имеют эстетичный, теплый, домашний, уютный вид.

Кроме того, если для строительства
деревянного навеса не нужно иметь
каких-то особых знаний и навыков.
Достаточно опыта владения инструментом,
таким как ножовка и молоток.

Несмотря на то, какие формы и виды навесов
из дерева могут быть. К ним предъявляются
общие определенные требования. Которые
нужно соблюдать, чтобы строение прослужило
вам верой и правдой ни один год.

Установка кровельного покрытия

Если вы не знаете, как сделать навес из дерева своими руками, и какую крышу поставить, тогда стоит оценить все преимущества предлагаемых на рынке материалов. Как правило, для экономии средств используют обычный шифер, металлочерепищу или профилированные листы. Последние стоят очень мало, долговечны и легко крепятся к обрешетке. Рассмотрим подробнее их монтаж!

Уложите несколько листов и проверьте уровнем по нижнему краю, чтобы ничего не косило. Можно прикрепить саморезом, для того, чтобы материал не «убежал» никуда во время его замеров.

С помощью электрической др ели проделываем по 2 отверстия на 1 лист, причем сверлить надо сразу с обрешеткой. Потом берем болты М8 и гайки, наживляем их. Все измеряем и только тогда затягиваем ключами. Желательно использовать специальные пластиковые шайбы для наружной стороны, чтобы ограничить влагу и хорошо уплотнить лист.

Если где-то будет выходить угол на последнем ряду или конек не порадует вас своей кривизной, можно подровнять болгаркой.

Если все сделать правильно и постоянно измерять наклоны, тогда ровнять ничего не придется, листы все станут как там и были.

Деревянные навесы для дачи являются одними из самых простых конструкций, где можно смело экспериментировать, ведь даже если что-то пойдет не так, все переделать быстро и не трудно.

Навес из бревен является одним из наиболее простых сооружений. Его можно сделать, имея минимальные столярные и строительные навыки. При этом на создание конструкции потребуется всего несколько дней

Однако для обеспечения долговечности конструкции и безопасности ее эксплуатации, важно знать, как правильно выбирать материал для строительства и технологию проведения работ

Кровля из поликарбоната: особенности устройства

Завершающим этапом строительства навеса для автомобиля является установка кровельного материала. Существует несколько наиболее популярных вариантов исполнения кровли. Один из них – кровля из поликарбоната.

Этот кровельный материал может быть монолитным или кровельным. Основная разница между разными типами материалов заключается в следующем:

Ввиду того, что в сотовом поликарбонате есть внутренние пустоты, он удобнее и легче в монтаже. Среди преимуществ монолитного поликарбоната можно отметить тот факт, что он способен выдержать больший вес снежной массы.

Сначала необходимо замерить размеры каркаса, после чего с помощью электроинструмента или ножовки отрезать требуемый размер поликарбонатного листа

Необходимо обязательно обращать свое внимание на то, что при установке сотового кровельного материала каналы листа должны быть расположены строго перпендикулярно по отношению к земле (в данном случае влага, проникающая внутрь листа, будет выходить наружу самостоятельно). В противном же случае спустя определенное время внутри кровельного листа образуются пузырьки влаги, которые взаимодействуют с пылью и придают покрытию неэстетичный внешний вид

Очистка пустот потребует достаточно много времени.

Обратите внимание на тот факт, что монолитный материал с упомянутой выше проблемой не связан. После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов

Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик

После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов. Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик.

Нижние края поликарбоната следует закрыть при помощи перфорированной ленты, а верхние – с помощью цельной ленты.

Как быстро и недорого построить навес для машины своими руками? Советы по выбору конструкции, выбор места под строительства, пошаговое описание процесса строительства навеса.

Проблема хранения автомобиля стоит перед каждым автовладельцем. Если ваш железный конь проводит свои дни и ночи под открытым небом, то ему грозят то снег, то град, то солнце. Все это ускоряет процесс коррозии, и в один прекрасный день вы обнаруживаете на колесных арках “рыжики”, которые предвещают перспективу недешевого кузовного ремонта. Этого можно избежать несколькими способами. Самый простой и надежный – это построить навес для машины своими руками. Тем более, что сделать это можно самому, потратившись только на строительные материалы.

Какие бывают виды навесов

Они классифицируются по конструкционным особенностям, и бывают:

с двускатной крышей;
односкатные;
наклонные;
прямые;
многогранные.

Навесы могут разделяться и по месту расположения:

отдельно стоящие;
встроенные;
пристроенные;

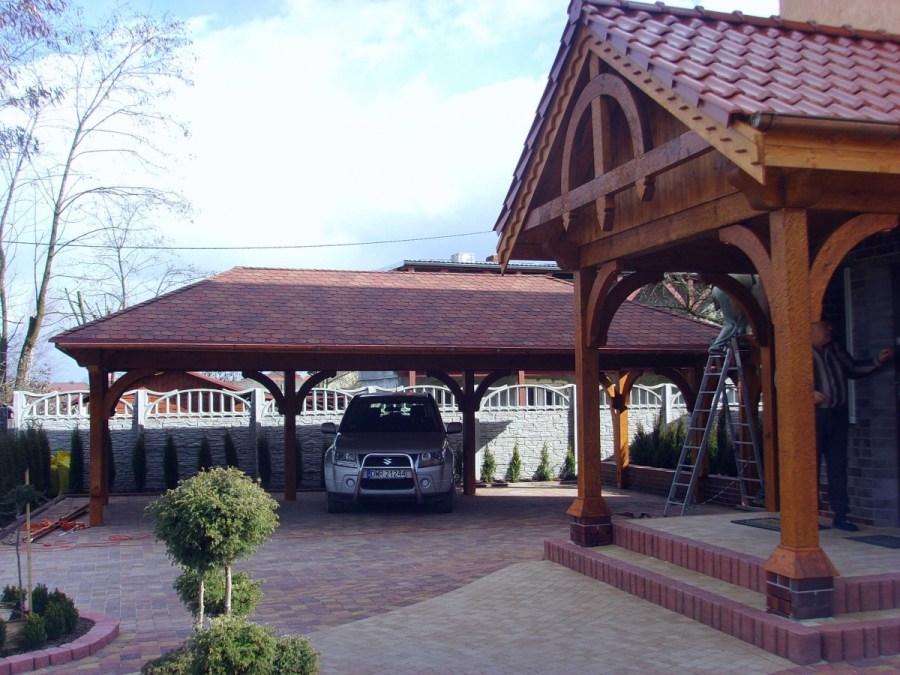

Пример пристроенного навеса к дому
декоративные.

Материал тоже может быть разным:

навесы из поликарбоната;
камень;
кирпич;
комбинированные;
дерево.

Самым популярным у обывателей является деревянный навес. Это не удивительно, так как конструкция, очень простая в исполнении, не требует больших усилий, и значительных затрат. Такую работу, как сделать навес, может произвести практически каждый домовладелец. Первый шаг – проект.

Кровля

Нижняя отметка крыши навеса для авто не должна быть ниже 2,2 м. Тогда практически любая машина проедет без проблем. Впрочем, если автомобиль невысокий, владелец может задать такую высоту, как ему нужно. Выше 3 м поднимать кровлю тоже не стоит. Конструкция получится недостаточно устойчивой, внутрь будет попадать косой дождь.

Различают несколько видов кровли по форме:

прямая;
с уклоном;
сложной формы.

Прямая считается самой простой для строительства, сложная форма – самая сложная. Крыша с уклоном может быть односкатной или двускатной. Первая схожа по конструкции с прямой, но одна стена делается выше другой не меньше, чем на полметра. Для устройства двускатной требуется стропильная система.

С помощью уголков на столбы крепятся горизонтальные брусья сечения примерно 150х50 мм. Для жесткости, на углы дополнительно прибиваются рейки, чтобы получились прямоугольные треугольники.

На полученный каркас через каждые 70-100 мм устанавливают стропила. Метод крепления рекомендуется в полбревна и уголками.

Поперек стропил прокладывают обрезные доски. На получившуюся обрешетку впоследствии крепится материал кровли.

В качестве материалов предлагают:

дерево;
поликарбонад;
черепица;
профнастил;
шифер.

Для водоотлива вдоль нижней части крыши прокладывается желоб.

Возведение деревянного каркаса

Для стоек, балок и ферм берется деревянный брус, заранее обработанный антисептической жидкостью и антипиреном. Для надежности составы наносят в несколько слоев. Они защищают древесину от гниения, насекомых и грызунов, а также уменьшают риск внезапного воспламенения материала. Такой каркас прослужит долго. После установки конструкции поверхность окрашивают. Для этого лучше использовать водостойкие прозрачные лаки, способные выгодно подчеркнуть текстуру натуральной древесины.

После определения места для установки строения и разработки проекта (или хотя бы схематичного плана) делают разметку столбов по месту. В центре каждой опоры вбивают колышки – вначале по крайним, а затем по промежуточным точкам. Под столбчатый фундамент выкапывают ямы на проектную глубину, куда вначале засыпают песчано-щебеночную подушку с послойной трамбовкой. Затем выемку заполняют бетонной смесью (опалубку сооружают по необходимости). Не следует забывать и о гидроизоляции.

Деревянные опоры устанавливают на бетонный фундамент только после отверждения монолита. Примерный срок составляет 28 дней, но реальное время для набора прочности зависит от погодных условий, температуры и влажности окружающего воздуха.

О более быстром способе установки вертикальных брусьев из дерева рассказывают домашние мастера, самостоятельно прошедшие процедуру монтажа деревянного каркаса под легкий навес. Технологией предусматривается использование профильных металлических труб в качестве подземных стоек. Их жесткая фиксация с основным каркасом производится посредством металлических накладок:

с одной стороны – приваренных к стенкам трубы;
с другой стороны – прикрученных к брусу.

Для устойчивости каркасных столбов и предотвращения просадок, к верхнему срезу трубы приваривают опорные площадки, нередко называемые стальными подпятниками. После сборки элементов, их устанавливают в заранее пробуренные в грунте отверстия. Пазухи заполняют мелким щебнем и песком с увлажнением и трамбовкой, либо заливают бетонной смесью. Предложенный вариант с трубами значительно убыстряет работы. Можно, конечно, воспользоваться винтовыми сваями, но тогда заплатить за стройматериалы придется дороже.

Самый простой деревянный каркас для навеса, технология изготовления которого сводится к минимальным трудовым и денежным затратам, предусматривает устройство односкатной кровли. В этом случае ряды брусьев будут иметь разную высоту. Их размер должен рассчитываться заранее, но небольшую корректировку допускается производить по месту. Как правило, для регулировки используют накладки или крепежные уголки. Чтобы строение не получилось перекошенным, следует периодически пользоваться отвесом и уровнем – обычным или лазерным.

Временный навес для машины своими руками за один день

Если проблема хранения машины стоит очень остро, и нужно сделать что-то максимально быстро и с минимальными затратами, то можно изготовить навес простейшей конструкции из полипропиленовых труб. Из инструментов вам понадобятся только труборез, рулетка и паяльник для труб (подойдет самый дешевый).

Верх можно обтянуть ПВХ тканью (такую используют для тентованных фур и МАФов) – она прочна и долговечна. Ножки можно просто вкопать, а можно забетонировать их в каких-нибудь емкостях. Например, в ведрах из под краски. Бетон придаст устойчивости и не даст ветру опрокинуть ваш навес. В то же время, конструкцию можно будет переносить с места на места.

Конечно, навес и труб – это скорее временное решение проблемы, но зато его вполне реально построить за один день даже в одиночку, без чьей-либо помощи. И ваша машина сможет дожидаться постройки гаража или капитального навеса, не подвергаясь разрушительному воздействию окружающей среды.

Навес своими руками чертежи. Как сделать навес своими руками

Навес возле дома – крайне практичная вещь. Под ним можно ставить машину, собираться с друзьями на чашечку чая или готовить шашлык в дождливый день. При этом его устройство не потребует больших капиталовложений, если правильно подобать материалы. О том, как сделать навес своими руками и с минимумом затрат, и пойдет речь в статье.

Навес своими руками – как сделать правильный выбор

Итак, если стоит цель построить дешево хороший навес, следует правильно выбрать место и подобрать материалы. Отсутствие наемной рабочей силы тоже существенно удешевляет процесс.

Выбор стройматериалов – что лучше

От выбора материала будет зависеть не только конечная цена, но и простота возведения, а также внешний вид. Так, самые распространенные материалы для каркаса:

Дерево. Его гораздо проще обрабатывать самостоятельно, не нужны дорогостоящие инструменты (болгарка, сварочный автомат). Если же для опор взять обрезной брус, для стропил – обрезную доску, а для обрешетки – обапол, получится отличный бюджетный навесик. Срок службы деревянных элементов продлят специальные пропитки.
Металл. Прочный и долговечный материал. При наличии минимальных сварочных навыков можно соорудить над крыльцом отличный гнутый козырек из поликарбоната. Радиусный профиль с нужным изгибом можно заказать в ближайшей сварной мастерской.
Кирпич или камень. Их этих материалов получаются очень стильные опорные столбы. Для стропил можно использовать как дерево, так и металлический профиль. Единственный недостаток такого решения – довольно длительный процесс возведения.
Асбестоцементные трубы. Долговечные, не боятся перепадов температур и влаги, при этом предельно просты в установке. Резать можно обычной ножовкой по металлу, предварительно подержав место распила пару часов в воде. Стропильная система также может быть любая.

Виды конструкций

В зависимости от места расположения постройки, навесы разделяются на такие виды:

Автономные, или отдельно стоящие;
Пристроенные. Одной или двумя своими сторонами, конструкции соприкасаются с основными жилыми либо хозяйственными постройками;
Декоративные. Представляют собой отдельно стоящие конструкции, в которых обрешетка сверху не закрывается плотной крышей. Обычно к обрешетке при использовании навеса, прикрепляется временная крыша из легкой или плотной ткани;
Встроенные. Одним или несколькими своими составляющими объединяют между собой несколько отдельных построек.

Автономные постройки чаще всего применяются в качестве зоны для отдыха. Однако нередко их используют и для укрытия автомобиля от непогоды.

Также навесы классифицируются по типу конструкции крыши:

При этом крыша с уклоном может быть как односкатной, так и двухскатной. Прямые крыши являются наиболее простыми в изготовлении. Конструкции сложных форм предполагают использование сразу нескольких видов крыш или одну общую, однако имеющую форму многогранника, овала, волны или любую другую.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.

Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки. Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость

Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:

измерительная рулетка;
строительный уровень;
лопата (штыковая);
шуруповерт;
электролобзик;
электродрель;
топор;
молоток;
пила.

Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Делаем углубления для установки опор

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Готовим бетон

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Установка опорных столбовСтолбыСтолбы

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.

Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка

Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.

Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Облицовываем кровлю металлочерепицей или другим материалом

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

Марка	Габаритная ширина листа, мм	Полезная ширина листа, мм	Высота профиля , мм	Толщина металла, мм
С-8	1200	1150	8	0,4-0,8
С-10	1155	1130	10	0,4-0,7
С-15	1200	1150	15	0,4-0,8
С-18	1150	1100	18	0,4-0,8
С-20	1150	1100	20	0,4-0,8
С-21	1051	1000	21	0,4-0,8
С-44	1047	1000	44	0,5-0,8
МП-18	1150	1100	18	0,4-0,8
МП-20	1150	1100	18	0,4-0,8
МП-35	1076	1035	35	0,5-1
Н-60	902	845	60	0,5-1
Н-75	800	750	75	0,7-1,2
Н-114	646	600	114	0,7-1,2
НС-35	1100	1035	35	0,5-1
НС-44	1050	1000	20	0,4-0,8

Строительство фундамента

Закладка фундамента производится в следующем порядке:

выкапывается 6 ям глубиной 70-90 см;
готовится цемент в соответствии с правилами, изложенными здесь;
бетон укладывается в ямы слоем в 5 см, куда опускаются трубы, которые станут опалубкой фундамента;
заливка бетона производится после закрепления труб с внешней стороны;
трубы выравниваются по уровню и подпираются досками;
по истечении 3 дней, после полного застывания бетона с помощью анкеров на бетонное основание устанавливаются деревянные стойки;
опорные балки связываются со столбами, доски прикручиваются так, чтобы у каждого столба имелся выступ величиной сантиметра в три, что потребуется для крепления перекладин обрешетки;
для придания конструкции жесткости к ней с помощью саморезов прикручиваются распорки, обрезанные под 45°.

Этапы строительства

Работа обойдется намного дешевле, а крыша будет возведена быстрее, если все делать по пошаговому плану. Строительство навеса из бревен состоит из нескольких этапов, которые нужно выполнить обязательно. Итак, делайте работы последовательно, сначала займитесь планировкой, рассчитайте кол-во материалов, а потом уже переходите к возведению.

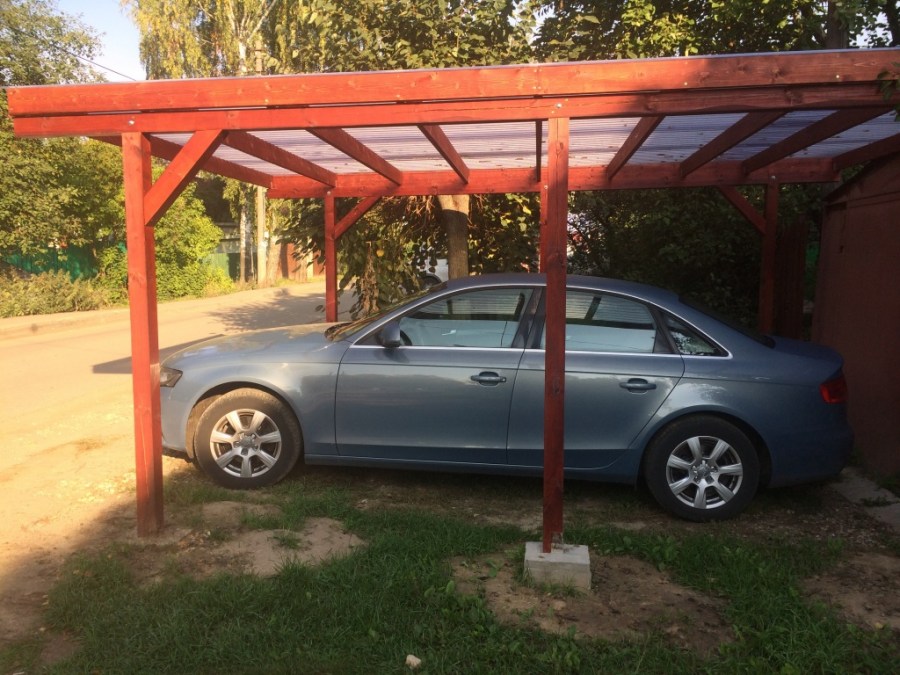

Навес для автомобиля с односкатной крышей

Для создания вам надо подготовить следующие материалы:

A – шесть анкеров из металла, трубы (примерно 30 см), цементный состав, песок, гравий.
B – два бруска размером 10 на10 см и длиной 2,4 м, 2 бруска размерами 10 на 10 см и длиной 3,2 м.
C – четыре доски размером 5 на 15 см и длиной 3 м.
D – восемь досок с размерными хар-ками 5 на 10 сантиметров и длиной 0,65 м.
E – двенадцать досок размерами 5 на 10 сантиметров и длиной 3,15 м.

Для односкатного навеса могут также пригодиться:

F – фанерные листки.
G – подкладочного типа ковер.
H – мягкий материал для кровли.

Подбираем размеры и делаем чертеж

Высота стандартного навеса — 2-2,2 м до низа карнизного свеса и 2,5-3,2 м до верхней точки крыши. Уклон кровли обычно рассчитывают по СП 20.13330.2016 «Нагрузки и воздействия». Или просто делают скаты достаточно крутыми, наклоняя их под 40-45° и более. Но надежнее рассчитать хотя бы снеговую нагрузку, чтобы навес из бруса гарантированно не разрушился зимой.

Для двускатной и односкатной крыши снеговую нагрузку Sсчитают по простой формуле:

S =S_g·μ

Здесь S_g — нормативный вес снегового покрова в местности. При этом снеговой район определяют по карте ниже.

Значения веса снегового покрова в районе строительства берут из таблицы ниже.

Снеговые районы	I	II	III	IV	V	VI	VII	VIII
S_g, кН/м2	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0

Коэффициент μ в формуле зависит от наклона скатов кровли:

при уклоне меньше 30° µ=1;
при уклоне больше 60° µ=0;
для промежуточных значений углов µ=(60°-α)/(60°-30°).

Цель расчета — подобрать такой уклон кровли, чтобы снеговая нагрузка не превышала предельно допустимую для выбранного кровельного покрытия.

Например, несущая способность профнастила С-21 при толщине 0,6 мм и шаге опор 1,8 м — от 100 до 250 кг/м2 в зависимости от схемы опирания листа. Поскольку речь о навесе, то есть о строении, крышу которого не защищают стены, даже при выборе схемы опирания с самой большой несущей способностью желательно, чтобы нагрузка на кровлю из профнастила С-21 не превышала 200 кг/м2. Это обеспечит запас прочности на случай штормовых ветров.

Следующий шаг для подготовки чертежа навеса из бруса своими руками — выбор ширины и длины постройки. Эти размеры зависят от задачи:

для парковки одного автомобиля подойдет навес 5,5×6 м;
для парковки двух автомобилей — от 8×6 м;
для беседки — небольшие квадратные навесы со стороной 5-6 м;
для хранения инвентаря подойдет навес 3×4 м;
дровницу накрывают узким (1-1,5 м), но длинным навесом.

Проект навеса из бруса состоит минимум из трех чертежей: вида сверху, с торца и с одной из сторон. Еще в него включают чертежи отдельных узлов: фундамента, мест соединения стропил с мауэрлатом и коньковым брусом, а также мауэрлата с опорными стойками. Пример такого проекта ниже.

Хорошо, если к чертежу у вас будет 3D-схема навеса. Она нужна для наглядности, поэтому ее не обязательно чертить в масштабе. Достаточно просто набросать эскиз от руки и проставить основные размеры. Для точности у вас будут основные чертежи.

Нарисовать такую схему можно также в программе SketchUp — это профессиональное ПО, но сейчас его онлайн-версия доступна бесплатно для личного использования.

Монтируем кровлю на деревянный навес

На установленные фермы крепим сплошную обрешетку из плиты ОСП, толщиной 12 мм. Плита ОСП крепится к стропильным ногам гвоздями или саморезами. Далее монтируется гибкая черепица или любой другой кровельный материал.

Далее монтируем гидроизоляционный подкладочный барьер. Как один из вариантов нетканый материал с битумной пропиткой.

Заканчиваем обустройство навеса монтажом водоотвода. Водосточный желоб закрепляем на коротких пластиковых кронштейнах. Установку держателей осуществляем после укладки кровельного покрытия.

Как построить деревянный навес своими руками мы рассказали, дело за Вами)
