Коаксиальный дымоход своими руками: виды, требования к конструкции, монтаж и эксплуатация

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
Обязательна установка сужающей диафрагмы.
От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
В качестве утеплителя рекомендуют использовать базальтовую плиту.
Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной

При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Выбираем уклон

Горизонтальный дымоход в холодном климате зимой часто промерзает: холодный воздух в наружной трубе успевает охладить выхлопные газы, в результате образуется конденсат и замерзает на внутренних стенках, постепенно перекрывая выходное отверстие. Такой эффект наблюдается, если уклон дымохода сделать наружу по причинам, по которым конденсат будет стекать в землю.

Замерзание конденсата при наклоне трубы наружу

Практика показывает, что внешний уклон трубы можно выбирать в регионах с мягким климатом. Если зимы суровые, желательно наклонить трубу внутрь и установить приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Теплоизоляция снаружи коаксиального дымохода не является эффективным средством борьбы с промерзанием трубы, установленной с уклоном наружу. Более практичным вариантом будет использование специального антифриза. Этот коаксиальный дымоход оснащен насадкой для центральной трубы, через которую отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборники наружной трубки расположены в ее нижней части от края.

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 0 и 45 0;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

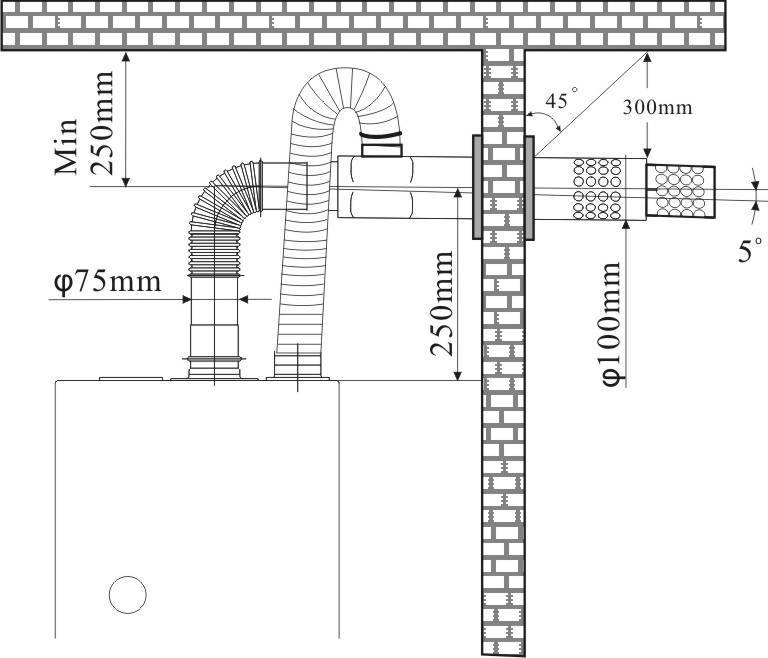

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником; Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла. Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т

к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.

Болгарка

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.

Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений. Закрепить трубы к стенам необходимо с шагом не более 1м. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения. От котла труба отходит строго горизонтально, длина ее до стены не более 1м. Труба в проходе через стену монтируется цельной без стыков

Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее

Правила установки коаксиального дымохода для газового котла

Разрешенное размещение снаружи трубы Статья по теме:

Камин для газового котла в частном доме. В публикации мы рассмотрим виды каминов, критерии выбора, материалы, тонкости самостоятельной установки и как это сделать самому.

На рисунке показаны ограничения, которые действуют при установке вертикального коаксиального дымохода для газового котла. Практическое применение этих правил обеспечит хорошую тягу, предотвратив опасное загрязнение прилегающей территории.Горизонтальные конструкции гораздо сложнее правильно установить. Уточнение действующих норм возможно в СП 42-101-2003 и в СНиПах: 2.04.08-87, 42-01-2002; 31.02.2001; 2.04.05-91. Уважение к ним обязательно. В случае нарушения, соответствующее газовое оборудование не будет официально зарегистрировано для легального ввода в эксплуатацию.

Цель правил — минимизировать воздействие на человека и животных зеленых насаждений на участке. Отдельно рассматриваются меры пожаротушения. Основные ограничения заключаются в следующем:

• в несущей стене делается отверстие на 1/5 см больше диаметра наружной трубы (норма для кирпичных / деревянных построек соответственно);
• коаксиальный выход дымохода для газового котла устанавливается на расстоянии 200 см и более от уровня земли;
• в многоэтажных жилых домах расстояние от системы дымовых газов до оконных / дверных проемов составляет 50 см и более. Она увеличивается вдвое, если такие элементы конструкции находятся под трубой. До соседних построек — не менее 150 см.

Мнение эксперта

«В деревянных домах свободное пространство между трубой и стеной заполняется базальтовым волокном. Такой изолятор сохраняет целостность в широком диапазоне температур. Однако влажность может его испортить. Должна быть предусмотрена защита от воды, чтобы изоляция сохраняла работоспособность в течение длительного периода времени.”

К сожалению, до сих пор нет исчерпывающего нормативного документа, точно устанавливающего правила установки настенного или напольного газового котла с коаксиальным дымоходом. Например, в действующих стандартах здравоохранения такие устройства не упоминаются. Они указывают на необходимость размещения систем отвода дымовых газов таким образом, чтобы вредные соединения и примеси рассеивались в атмосфере. Такой расплывчатой ​​формулировке трудно следовать на практике. В соответствии с реальной ситуацией Минстрой РФ рекомендует при проектировании ориентироваться на региональные стандарты, официальные инструкции профильных производителей.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

• Выводятся продукты сгорания;
• Конструкция дымохода очень проста;
• Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

Пошаговая сборка дымохода

Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:

• внутренняя труба;наружная труба;негорючее волокно.

Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”

Это важно учитывать при сборке

Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:

• Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать.Соединить между собой комплектующие дымохода по типу сборки.Проверить прочность соединений и герметичность дымохода.

Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

• не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
• не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
• не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
• не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

Возвышение дымохода над кровлей.

Вертикальное и горизонтальное исполнение

По месту установки можно выделить два типа коаксиальных дымоходов для напольных и настенных газовых котлов:

• Горизонтальный. Наиболее распространенный вариант благодаря удобству монтажа. Для вывода трубы наружу в стене пробивается отверстие требуемых размеров – это дает возможность использовать котел в многоквартирном доме, установить агрегат в любом подходящем помещении частного дома. К достоинствам горизонтального дымоотвода также относится малая длина коаксиального дымохода и отсутствие необходимости обустраивать отводчик конденсата – влага будет стекать на улицу через трубу, установленную под уклоном.
• Вертикальный. Как и традиционная труба для отвода дымовых газов монтируется с выходом через крышу. Такой вариант дороже за счет большой длины двойной трубы, обустройства проходок через перекрытия и кровлю. Также удорожает конструкцию и усложняет работу устройство отводчика конденсата.

Вертикальное исполнение Выбор принципа монтажа коаксиального дымохода базируется на характеристиках котла, особенностях места установки котельного агрегата, климатических условиях. Если труба смонтирована вертикально, она проходит через отапливаемые помещения и поступающий воздух успевает согреться, благодаря чему снижается объем конденсата и повышается КПД котла. Вертикальный дымоход подходит для котлов любого типа и обеспечивает хорошую тягу. К недостаткам горизонтальной конструкции следует отнести плохую тягу – такой вариант подходит только котельным агрегатам с вытяжным вентилятором.

Правила установки коаксиального дымохода

1. Газовые котлы закрытого типа сегодня успешно применяются как при строительстве дачного жилья, так и для отопления квартир в многоэтажных домах. Известно, что монтаж коаксиального дымохода для газового котла может производиться как по горизонтали, так и по вертикали.

Правила установки коаксиального дымохода регламентированы СНиП 41-01-2003, которым ранее разрешалось использование горизонтальных дымоходов в многоквартирных домах. Однако в 2012 г действует свод правил СП 60.13330.2012 «Отопление, вентиляция, кондиционирование.

Актуализированная редакция СНиП 41-01-2003. «Согласно этому документу установка каминов в жилых многоквартирных домах через наружные стены не допускается.

В результате на данный момент горизонтальный коаксиальный дымоход можно использовать только в частных домах, а в квартирах многоэтажных домов возможен только вертикальный отвод дымовых газов через крышу. Это первый важный момент касательно СНиП коаксиального дымохода.

• 2. Необходимо знать и твердо помнить еще один важный момент:
• В целом можно выделить наиболее важные общие требования к горизонтальной установке коаксиального дымохода (правила установки):
• — расстояние от земли до коаксиальной трубы должно быть не менее 2,0 метров;

несоблюдение общих требований нормативных документов при установке системы дымовых газов может привести к тому, что газовая служба просто не выдаст разрешение на эксплуатацию котла.); — Перед коаксиальной трубой необходимо предусмотреть свободное пространство — не менее 1,5 метра (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)

— Если в системе дымовых газов не используется отвод конденсата, коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);

— Коаксиальный дымоход можно выносить только на улицу! — В конструкции оптимально использовать не более 2-х коаксиальных колен; — между газовыми трубами и элементами дымохода должно быть не менее 20 см; Обобщая эту статью, можно сделать вывод:

система отвода газов при эксплуатации настенного газового котла с закрытой камерой сгорания — довольно сложный проект, требующий определенных знаний даже при проектировании и выборе изделия. Поэтому еще раньше

чтобы купить коаксиальный камин, самым правильным решением будет помощь квалифицированных специалистов, которые помогут выбрать подходящий вариант с учетом всех нюансов. Также мы выяснили, что при установке коаксиальных дымоходов обязательно соблюдать все требования. Поэтому помощь профессионалов — единственно правильное решение в такой ситуации, помните, что дымоудаление должно быть в первую очередь безопасным!

Именно правильная установка камина обеспечит вам душевное спокойствие и станет гарантией надежной и продолжительной работы отопительного оборудования.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

• Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
• Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Установка коаксиального устройства

Важно знать, что несоблюдение правил строительства и монтажа подобной конструкции может обнулить все достоинства данного приспособления. Инструкция по установке:

Инструкция по установке:

1. Необходимо приобрести и подготовить требуемые материалы: определенное количество коаксиальных труб, а также элементов для соединения, специальные накладки для стены, которые послужат в качестве уплотнительного материала, уличный наконечник.
2. Производится разметка, а также расчет пути дымовой трубы. Далее делается отверстие необходимого диаметра в стене. Во время процесса проектирования требуется удостовериться в отсутствии поблизости предметов и конструкций, которые легко поддаются воспламенению.
3. Оптимальным вариантом станет совместная установка котла и соответствующей ему коаксиальной трубы.
4. Выход дымового канала должен располагаться на 1,5 м выше топливника котла. При необходимости алюминиевое или пластиковое изделие можно удлинить.
5. Коаксиальная труба должна соединяться с топкой котлоагрегата с помощью специального хомута. Фиксация этого элемента производится с использованием нескольких болтов.
6. Далее выполняется сборка всей дымоходной конструкции в соответствии с составленным проектом.
7. Коаксиальные трубы фиксируются между собой с помощью специальных хомутов и болтов.
8. На последнем участке дымохода необходимо выполнить допустимый уклон для вывода сконденсировавшейся влаги.
9. Завершающим этапом в монтаже коаксиального дымохода является утепление всей конструкции.
