Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Выбор баллона

Первое и основное требование состоит в том, что баллон нужен цельнометаллический. Если взять композитный, то он может не выдержать постоянной высокой температуры. Бытовой пятилитровый баллон слишком мал. Он быстро нагревается, но столь же быстро остывает.

Величина теплопотерь здесь очень большая, а использование дополнительной теплоизоляции себя не оправдывает. Два других типа баллонов — 12 литровый и 27 литровый годятся для использования в качестве дополнительной печки «на всякий случай». Габариты и эффективность их работы позволяют хранить их в городской квартире.

Самым лучшим вариантом будет использование обычного пятидесятилитрового пропанового баллона. Его габариты позволяют эффективно производить тепло. У него есть две основных разновидности:

1. с вентилем,
2. с клапаном.

Более практичным является первый вариант. Его использование позволяет регулировать поступление воздуха, регулируя тем самым интенсивность процесса горения.

Существуют ещё 40-литровые промышленные газовые баллоны. Они прочны, сделаны из крепкого металла, но являются тяжёлыми и громоздкими и при этом слишком узкие.

Какой баллон выбрать для буржуйки

Чтобы система работала эффективно, она должна иметь определенный размер. Поэтому варианты емкостью на 5 или 12 л не подходят, так как они очень маленькие. Если надо обогревать небольшое пространство, можно использовать разновидность вместимостью 27 л.

Чтобы сделать буржуйку из газового баллона на дровах длительного горения, лучше всего использовать изделия на 40 или 50 л. Они идеально подходят для таких целях и обладают необходимыми габаритами для удобного использования.

Для работы подойдут любые варианты, состояние не имеет особого значения. Главное – чтобы не было серьезных повреждений и деформаций. Важнее всего размер, чтобы закладывать дрова было удобно.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Лучшие модели

В продаже имеется довольно обширный ассортимент теплообменников для банной печи. Однако все они предназначены для установки на нижний сегмент дымохода, то есть это устройства самоварного типа. Есть внешние теплообменники на трубу малого диаметра — 55 мм, встречаются довольно крупные емкости объемом около 40 л, сразу же соединенные с участком дымовой трубы.

К числу наиболее популярных моделей следует отнести:

Везувий. Круглый теплообменник объемом 12 л, предназначенный для установки на дымоход диаметром 12 см. Материал — нержавеющая сталь;

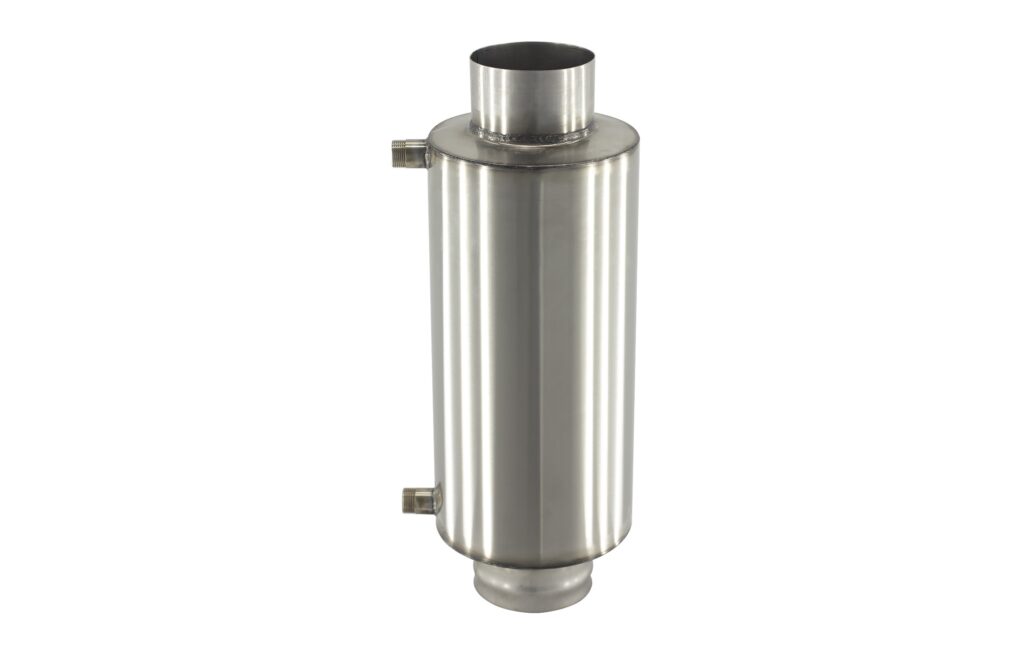

Теплообменник Везувий, 12 л

AISI 430. Серия моделей теплообменника из нержавеющей стали, предназначенных для установки на дымоход диаметром 115, 120 или 130 мм. Материал — сталь марки AISI 430 толщиной 1 мм объем — 9-15 л;

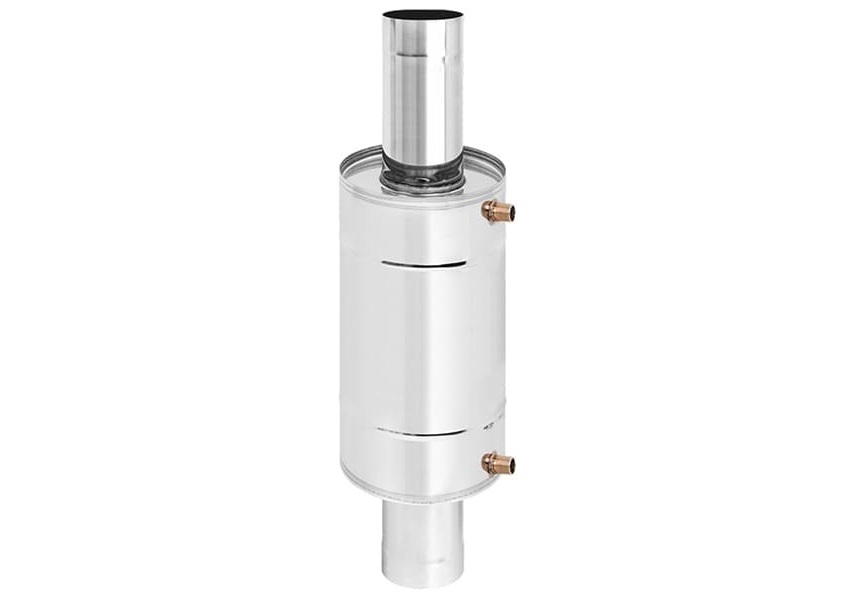

AISI 430

AISI 304. Еще одна серия изделий из соответствующей стали. Объем моделей составляет 9-12 л, установка на трубу диаметром 9 мм;

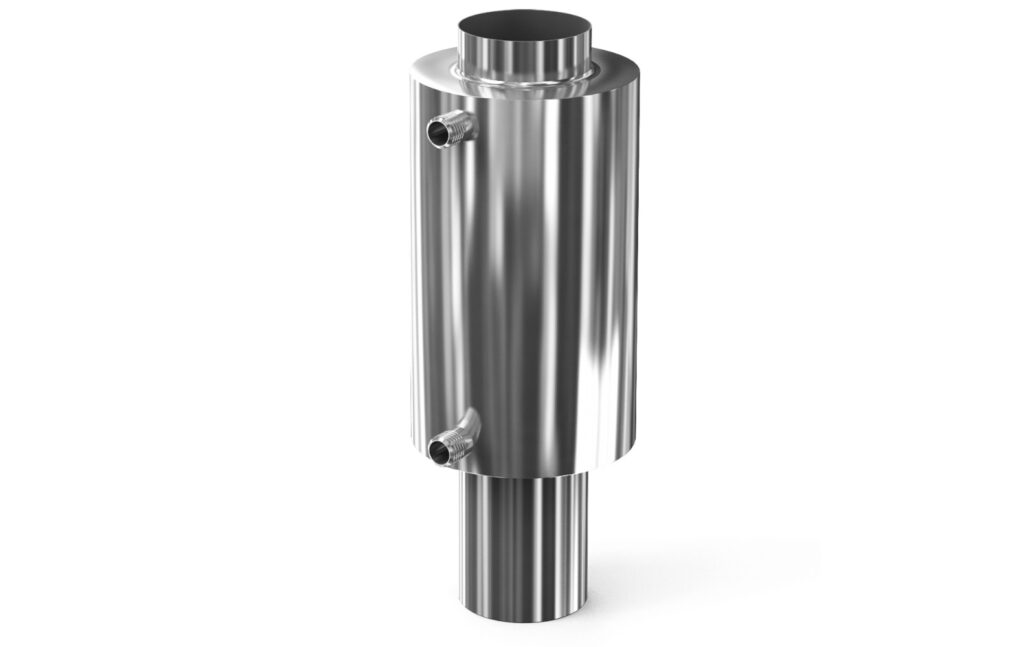

AISI 304

УМК 7 л. Устройство из нержавейки, толщина которой составляет 0,8 мм. Рассчитан на подключение к дымоходу диаметром 115 мм;

УМК 7 л

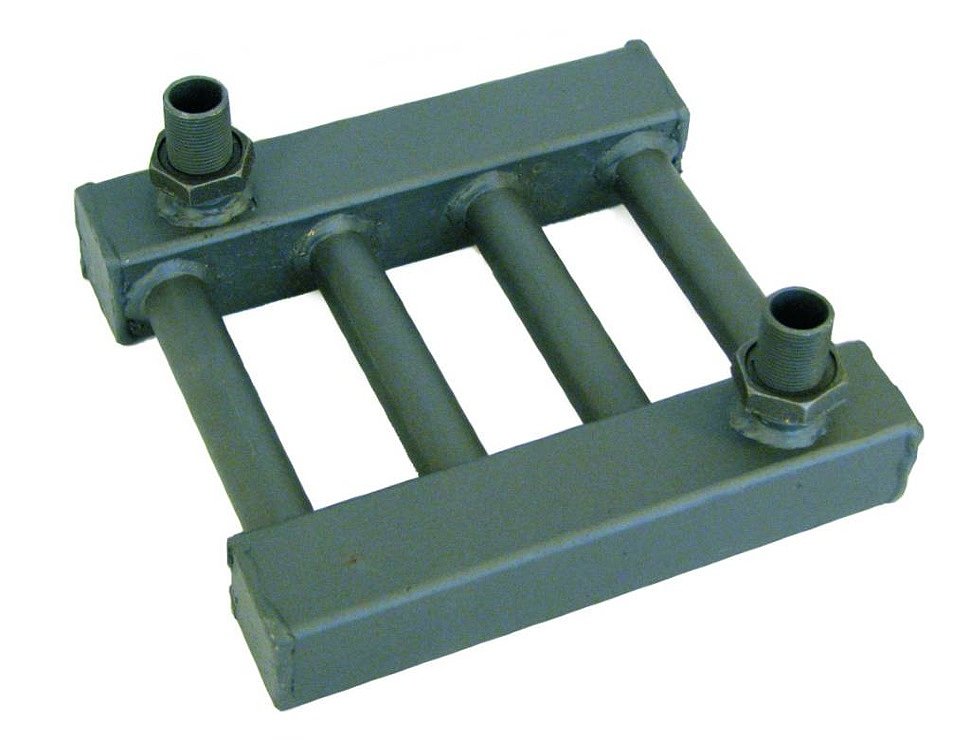

теплообменник для печи в топку. В отличие от других моделей, он представляет собой бак из нержавейки объемом 2 литра. Из корпуса выведены два патрубка с резьбой под сгоны для подключения трубок, соединяющих с внешним накопителем.

Самодельный змеевик в печь

Особого разнообразия моделей нет. Это вполне объяснимо — большинство пользователей предпочитает изготавливать теплообменники самостоятельно, встраивая их в печь или устанавливая на дымоход.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Конструктивные особенности печи такого типа

В целом, конструкция такого изделия имеет следующие особенности:

• Передняя часть торца баллона, непосредственно там, где расположено устье вентиля, срезается, и торец в дальнейшем, оснащается загрузочной дверцей и ниже расположенным зольником, также оснащенное дверцей с запорной и навесной фурнитурой, в качестве поддувала;
• В нижней части полученного цилиндра — топки располагается непосредственно зольный ящик, отделенный от топочного пространства колосниковой решеткой;
• Верхняя наружная часть цилиндра топки будет оснащена корзиной для удержания каменной засыпи, набранной из арматурного прута. В пространстве, указанная деталь будет занимать примерно ½ часть верхней плоскости, со смещением ее ближе к заднему торцу;
• Печь оснащается ножками различной конструкции, основная задача которых, обеспечить дистанционный зазор между нижней частью печи и плоскостью пола;
• Дымовой канал оснащается шиберной заслонкой, которая, наряду с дверцей поддувала печи помогает регулировать уровень тяги и качество, а также скорость горения топлива в ее топке.

Кроме этого стоит упомянуть о такой детали, как тепловая отсечка стен и потолка. Это, оснащенный жароустойчивыми экранами участки, которые расположены в непосредственной близости от источник горения. Практика показывает, что наиболее распространенными экранами являются тонкие листы нержавеющего железа с полированной лицевой частью, участки каменной кладки, отделанные керамической плиткой и тому подобное. Стоит заметить, что участки с минеральным покрытием, часто отделываются металлизированной фольгой, которая теоретически должна способствовать отражению тепловых волн внутрь помещения.

Небольшая печка из маленького баллона

Для небольшой парилки объемом в 8-10 кубов достаточно будет сделать печку из маленького газового баллона. Обычно используют 27 литровые баллоны. Толщина стенки у низ замечательная — 6 мм. Без крана их высота 500 мм, диаметр 300 мм. Получается замечательная маленькая печка.

Сначала из баллона надо удалить остатки газа. Для этого в него заливают воду. Вода постепенно вытесняет все остатки газов. После того, как баллон наполнен можно срезать кран и приступать к изготовлению печи.

Сначала  болгаркой аккуратно, в торце где был кран, вырезаем отверстие под дверку топки. На одном из боков, которые оказались под длинной стороной вырезанного отверстия под дверку, устраиваем своеобразную колосниковую решетку. Берем дрель и свело 10 мм, через каждые 20 мм сверлим дырки. Всего рядов 5.

Отверстия зольника должны получиться на «дне»

Над отверстиями привариваем кусок швеллера. В нашем случае его ширина 140 мм. Заднюю стенку завариваем к передней потоп приделаем дверку. Получится зольный ящик. Его минус, что в данном варианте он не выдвижной. При желании конструкцию можно усовершенствовать, сделав отдельный ящик.

Наварили швеллер

В качестве подставки к швеллеру приварена защитная конструкция, которая закрывала кран. Экономно и вполне надежно.

Подставка сделана из защитной конструкции

На зольник и к топке закрепили дверки, ближе к задней части топки приварили патрубок дымохода (сначала приварили, потом внутри сваркой вырезали металл).

Дверки установлены на место

Провели пробную растопку. При наличии высокой трубы — более 2,5 метров тяга отличная.

Пробная растопка

Как показали испытания, парилка 2,5*2,5*2,3 м с +3°C до +25°C была нагрета меньше за полчаса (почти без утепления, так как баня не доделана). Дальше топить перестали, надо усовершенствовать: слишком жесткое тепло излучается.

Как сделать печь для бани из листового металла читайте тут.

Из чего можно изготовить печной теплообменник

Для того, чтобы изготовить теплообменник для печи своими руками можно использовать листовую «черную» сталь толщиной 3-5 мм или стальные трубы (круглые или профильные) с такой же толщиной стенок и диаметром 30-50 мм. Как вариант, для этой цели может использоваться лист или трубы из нержавеющей стали или меди. Но, из-за высокой их стоимости, эти материалы при самостоятельном изготовлении печных котлов используются крайне редко.

Из листового металла такие регистры изготовить проще. Их легче чистить при эксплуатации. Но, как правило, они имеют меньшую площадь контакта с пламенем или горячими газами, так как в своем большинстве своем они являются сплошными и в теплообмене участвует только внутренняя их поверхность, обращенная к пламени. Печные котлы из труб, при тех же габаритных размерах, как правило, имеют большую теплообменную площадь (хотя это зависит еще и от количества и от диаметра труб), так как позволяют пламени или горячим газам контактировать, практически, со всей их поверхностью. Но они более сложны в изготовлении. Особенно это касается конструкций, состоящих полностью из труб круглого сечения.

Если для изготовления теплообменника для печи с водяным контуром используются трубы, то лучше всего, если они будут бесшовными (цельнотянутыми). Если же используются шовные трубы, то швы придется дополнительно укреплять сварным швом и располагать с наружной стороны регистра (со стороны кирпичной кладки).

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

• труба из меди, алюминия или стали — около 3 метров;
• гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
• накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
• шаровый вентиль для слива системы.

Последовательность выполнения работ:

1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Устройство емкостного теплообменника на дымоходе буржуйки

Все водяные теплообменные аппараты подразделяются на 2 вида — объемного и трубчатого типа.

Объемный — теплообменник для буржуйки выполнен в форме бака, встроенного непосредственно в конструкцию обогревателя. Существуют разновидности таких баков с встроенными змеевиками, по которым циркулирует теплоноситель отопительного контура. В таком случае тепло от горячих дымовых газов сначала передается воде в баке, а затем от нее через стенки змеевика уже переходит к греющему теплоносителю.

Теплообменные системы трубчатого типа или змеевики, выполненные из сплошной трубы 16-25 мм существенною длиною от 10 м, который навертывается вокруг печи, газохода либо бака-аккумулятора с горячей водой. Беспрерывная циркуляция жидкости по трубе даёт возможность ей повышать температуру до 90 С.

Специфика работы

Сегодня выпускают теплообменники различных видов. В целом особенности их работы, как и характеристики конструкции, схожи. Свойства строения такого элемента:

1. Наличие полного корпуса.
2. Присутствие выходных и выходных патрубков.
3. Тормозной механизм для продуктов сгорания. Его роль играют клапана с вырезами, которые устанавливаются на осях.

Заслонки можно поворачивать. Формируется зигзагообразный дымоход различной длины. Клапаны можно настраивать, чтобы соотношение тяги и теплообмена получалось максимально эффективным. Стандарты безопасности соблюдаются.

В этом видео вы узнаете, как сделать теплообменник:

Необходимые материалы и инструменты

Для постройки переносной отопительно-варочной печи понадобятся:

• баллон для бытового газа объёмом 50 литров;
• труба диаметром 100 мм и более;
• петли дверные металлические — 2 шт.;
• решётка колосниковая чугунная;
• пруток стальной диаметром 8–10 мм;
• отрезок металлического уголка с полкой 20–25 мм;
• листовая сталь толщиной 5–6 мм;
• теплоизолированные ручки;
• жаростойкая грунтовка и краска.

Без сварочного аппарата при изготовлении металлической печи не обойтись

Необходимые для работы инструменты сегодня есть у каждого. Если же из представленного ниже списка у вас нет того или иного приспособления, то лучше приобрести его заранее. Впоследствии это сэкономит немало времени и нервов. Итак, вот что понадобится для постройки мобильной печи из баллона:

• простой сварочный трансформатор или полупроводниковый инвертор, рассчитанный на работу с электродами диаметром 3–4 мм;
• угловая шлифовальная машина (УШМ), или, по-народному, «болгарка», предназначенная для работы с дисками не менее 180 мм;
• круги для УШМ — несколько отрезных и один зачистной (обязательно для работы по металлу);
• дрель электрическая с набором свёрл;
• насадка «кольцевая пила» для угловой шлифовальной машины;
• сварочные электроды;
• молоток;
• зубило;
• рулетка и металлическая линейка;
• чертилка для разметки по металлу.

Резка баллона при помощи «болгарки» представляет определённые трудности, поэтому если у вас есть доступ к газорежущему оборудованию, то непременно воспользуйтесь этой возможностью.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Водяной пиролизный котел бубафоня с ускорителем на опилках своими руками

Экология познания.Наука и техника: Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев.

Материалы для изготовления

Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев. Для создания печи потребуется газовый баллон емкостью 50 литров от пропан-бутана, стальной лист, предназначенный для вырезания 2-х кругов, соответствующих диаметру газового баллона.

Потребуются также полосы металлические толщиной до 4 мм и шириной 40 мм для лопастей и арматурные пруты 14 мм для решетки, располагаемой над камерой сгорания.

Принцип действия

Принцип работы котла, назовем его так — «Буб iPhone», гениально прост. Лопасти, расположенные на нижнем «блине» трубы, являются генератором вихревых потоков поступающего по трубе воздуха. Преграда по маршруту следования воздушных масс препятствует появлению огня под трубой.

Топливо (в большинстве случаев это сухие древесные опилки) лишь тлеет под сопротивлением поршня, получая приток воздушных масс из трубы. Водяные и газовоздушные пары, испарившиеся в процессе тления, конденсируются в приваренной вертикальной трубе котла.

Устройство котла

Устройство котла состоит из этапов:

• изготовление топки

• изготовление крышки и прижимного круга

• изготовления дымохода и дверки.

Газовый баллон обрезаем с использованием болгарки по верхней части от начала округления. В дальнейшем верхнюю часть можно использовать в качестве крышки. Для этого разрез шлифуют для создания герметичного соединения. Сверку вырезаем отверстие для установки трубы дымохода (поршня). Зазор должен составлять 2-3 мм. Крышку обвариваем по диаметру стальной полосой. Если предполагается изготовить печь с охлаждением (водяной рубашкой), то для создания пиролизного котла с водяным контуром потребуется дополнительный наружный цилиндр.

Для этих целей можно использовать трубу внушительного диаметра с толстыми стенками.

Необходимо помнить, что разность диаметров труб создает двухступенчатую тягу, а прямой угол дымохода трубы понижает скорость выведения газовоздушной смеси. Поэтому, боковой вывод трубы может достигать 0,15 м, а вертикальный – 0,20 м. Понижение давления смеси поддерживает процесс пиролиза в течение 10 часов.

Затем с использованием сварочного аппарата из арматуры изготавливаем решетку, которая обеспечит разложение истлевшего топлива в низ камеры сгорания. Для очистки зольной камеры в нижней части баллона необходимо предусмотреть дверцу с плотным притвором.

Как изготовить пиролизный котел собственноручно, представлено здесь.

опубликовано econet.ru

Как сделать обменник своими руками

1. Для теплообменника с емкостью потребуется бак, пара трубок из меди. Можно использовать листовую сталь в толщину 2,5- 3 мм, сварить из нее резервуар нужногО объема.
2. Установите емкость от пола не менее 1 метра, от печи – не менее 3 метров.
3. Проделайте два отверстия справа, ближе к конструкции и слева – наверху.
4. Подведите к печи нижний отвод, под наклоном в 2- 3 градуса.
5. Подключите верхний отвод под углом в 20 гр., только в обратную сторону.
6. Врежьте в нижний отвод на выходе кран для слива воды из бака.
7. Внизу еще один кран для слива воды из всей системы.
8. Проверьте конструкцию, она должна быть герметичной, можно заполнить водой и под легким напором выявить места протечки, устранить их.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения. Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.
