Американка для полипропиленовых труб: размеры: 20, 25, 32 что это такое?обзор муфт и виды соединений, порядок монтажа

Преимущества и недостатки соединения

Преимущества американки:

1. Герметичный прочный стык.
2. Быстрая сборка и разборка.
3. Стыковка элементов из разных материалов.
4. Большой ассортимент изделий.
5. Длительная эксплуатация.

Соединение трубное американка практически не имеет недостатков. К оным относят дороговизну изделий, но гарантия качества исключает значимость этого недостатка.

Виды резьбовых соединений

Резьба у «Американки» может быть конической или цилиндрической. Похожая вариативность присутствует и в случае со штуцерами, соединительные поверхности которых отличаются упомянутыми формами.

коническая резьбацилиндрическая резьба

Что касается конического уплотнения, то оно обладает определенным набором преимуществ:

• обеспечение герметичности соединения без каких-либо прокладок, ленты ФУМ, льняного волокна и т. д.;
• устойчивость к разному рода воздействиям, например, перепадам температур, что достигается за счет однородности материала в плане его химического состава и физических характеристик;
• сохранение герметичности при отклонениях осей соединяемых частей до 5 градусов.

Упомянутые преимущества в отношении конусных элементов «американок» достигаются благодаря высокой точности их изготовления, чем можно в определенной степени пренебречь, если дело касается плоских уплотнителей. Здесь достаточно использование прокладки в виде кольца, чтобы добиться требуемой герметичности даже тогда, когда поверхность соединительных элементов не отличается высокоточной обработкой.

При производстве «американок» используется сталь различных марок. Хотя большей популярностью пользуется сталь марки AISI под цифровыми обозначениями 304, 316 и 321. Также маркировка стали включает в себя указание условного давления (PSI) и размера в дюймах.

Материалы

«Американки» изготавливаются из латуни, полипропилена, нержавеющей стали и чугуна. При монтаже бытовых трубопроводных систем обычно используются фитинги из первых двух материалов. Латунные «американки» часто хромируются для более высокой защиты от внешних воздействий. Нержавеющие изделия изготавливаются из стали марок AISI – 304, 316, 321.

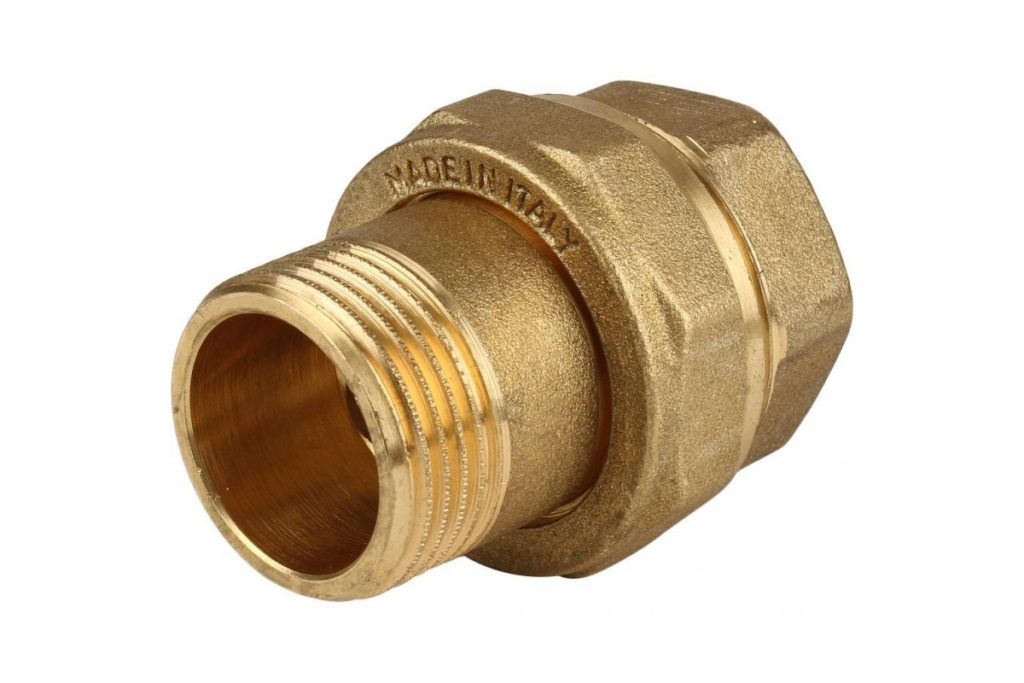

Вариант из латуни

Материал, из которого сделан фитинг, определяет не только его цену, но и такие эксплуатационные показатели, как:

• максимальное давление и температура;
• тип перекачиваемого вещества.

Правила установки

Как правило, монтаж полипропиленового трубопровода производится при помощи диффузной сварки, что позволяет получить очень герметичное соединение.

Средний эксплуатационный срок такой конструкции в холодной водопроводной системе составляет пятнадцать лет, по истечению которого, из-за потери герметичности, может стать причиной частого включения насосной станции при наборе воды (прочитайте здесь).

При обустройстве горячего водопровода или для отопления (какой лучше использовать диаметр полипропиленовой трубы в частном доме, написано тут), замену стыковочного элемента нужно выполнить, примерно, через шесть лет.

Установка или демонтаж трубных соединений на основе американки, осуществляются при помощи специального ключа с выступами №12 и 34.

Сложная конфигурация фитинга потребует использования шестигранника.

Технология монтажа:

• подготовительный этап, включающий в себя нарезку патрубков, в соответствии с предварительно проведенными замерами, а также удаление с краев фаски и калибровку полипропилена, что позволит получить максимально плотную и надёжную герметизацию водопроводного тройника с краном (описание на этой странице);
• присоединение американки, разобранной на составные части, на разные патрубки, которые прошли обезжиривание, а также тщательную очистку от пыли и загрязнений;
• несильное затягивание штуцера и проверка плоскости расположения обоих патрубков с последующей корректировкой при помощи нивелира;
• пробный пуск воды с целью проверки герметичности соединения в условиях максимального давления (с этой целью лучше использовать ручной пресс для опрессовки системы отопления — описание в этой статье).

 При отсутствии протечек, осуществляется окончательное затягивание накидной гайки.

Качественный фитинг не нуждается в применении ФУМ-ленты и силиконового клея-герметика.

В процессе эксплуатации, системе потребуется профилактика, которая предполагает осмотр участков стыковки и соединительных швов.

С этой целью конструкция должна быть, частично, демонтирована посредством откручивания накидной гайки.

При отсутствии проблем, гайка возвращается в исходное положение.

Классификация полипропиленовых муфт

Полипропиленовые муфты для трубопроводов представлены широким ассортиментом изделий, проходной диаметр которых обычно составляет от 20 до 110 мм.

В зависимости от различных классификационных признаков можно купить ППР муфты следующих типов:

• в зависимости от соотношения диаметров и от типов соединяемых труб (основной классификационный признак): прямые, переходные и комбинированные;

• по типу выполняемого соединения: разъемные и неразъемные;
• по способу монтажа: сварные и компрессионные;
• в зависимости от функциональности: соединительные, защитные и ремонтные.

Рассмотрим более подробно особенности основных видов полипропиленовых муфт по диаметрам и типам соединяемых труб.

Прямые муфты применяются для соединения двух отрезков полипропиленовых труб одинакового диаметра. В том числе они могут использоваться для соединения армированных ППР труб. Монтаж муфт этого типа выполняется при помощи сварки. Они обладают высокими эксплуатационными характеристиками: способны выдерживать рабочее давление до 25 атмосфер и температуру до 95 °C.

Переходные муфты применяются в тех случаях, когда необходимо стыковать трубы с разными значениями диаметра. Такие изделия зачастую применяются в отопительных сетях и системах холодного и горячего водоснабжения. Как и другие типы муфт из полипропилена, они отличаются высокой устойчивостью к агрессивным веществам и температурным перепадам. По сравнению с предыдущим типом изделий, они обладают несколько меньшими характеристиками. Их рабочее давление составляет не более 20 атмосфер, а температура — до 80 °C.

Комбинированные муфты применяются в тех случаях, когда необходимо выполнить соединение труб, изготовленных из разных материалов. Как правило, выполняется стыковка полипропиленовых и стальных труб, однако возможно осуществление монтажа практически любых видов применяемых сегодня металлических труб. Также при помощи соединительных элементов данного типа может выполняться подключение к трубопроводу запорной, регулирующей арматуры, а также других дополнительных устройств. Различают полипропиленовые комбинированные муфты с внутренней резьбой и с наружной резьбой. По своим характеристикам и рабочим параметрам эти два типа фитингов практически идентичны. Различаются они, прежде всего, типом резьбы, а значит и особенностями монтажа металлической трубы. Комбинированные муфты характеризуются высокой термостойкостью и прочностью. Они способны выдерживать рабочее давление до 20 атмосфер и рабочую температуру до 95 °C. Это позволяет эффективно использовать данные фитинги при монтаже трубопроводов систем отопления, горячего водоснабжения, а также промышленных технологических трубопроводов различного типа. Важным преимуществом комбинированных муфт является возможность эффективной стыковки пластиковых и металлических труб. Они позволяют быстро и легко выполнять монтаж с созданием качественного и надежного узла соединения.

Разъемная полипропиленовая муфта с металлической вставкой и накидной гайкой представляет собой особую разновидность комбинированных соединительных элементов. Их популярность объясняется конструктивными особенностями, которые обеспечивают им повышенную функциональность. Главным преимуществом полипропиленовой муфты с металлической вставкой и гайкой накидного типа является то, что они позволяют выполнять быстроразъемные соединения. При этом узел сопряжения отличается высокой надежностью, а применение качественного уплотнения позволяет обеспечить полную герметичность. Разъемные муфты полипропиленовые с металлической вставкой и накидной гайкой особенно эффективны в тех случаях, когда необходимо обеспечить возможность быстрого демонтажа соединения, например, для прочистки трубопровода. Также они используются для подключения к трубопроводу различного оборудования и приборов, обеспечивая возможность их простой замены или обслуживания. Так, муфты с металлической вставкой и накидной гайкой применяют для подключения радиаторов отопления, приборов учета, запорной арматуры, насосного оборудования и других устройств.

Монтаж отопительной системы

Для установки полипропиленовых труб, Вам понадобится не только смета и проект, но и специальный инструмент для создания пластиковых соединений. Есть два способа, как соединять между собой трубы:

1. Сварка раструбов;
2. Сварка муфты.

Для осуществления такой сварки используется специальный инвертор, который состоит из нагревательного элемента, гильзы и индикаторов контроля температуры. После включения прибора в сеть и настройки необходимых температурных параметров, из гильзы начинает выходить горячая струя, которая равномерно распределяясь по всей поверхности полипропиленовой трубы, обеспечивает диффузию молекул. Соединяемые детали нагревают и снаружи, и изнутри – это обеспечивает максимально надежное крепление.

Сварка труб из полипропилена

Если Вы решили купить сварочный аппарат для пластика, то следите за тем, чтоб его рабочая поверхность состояла из тефлоновых или аналогичных покрытий. Это необходимо, т.к. при работе расплавленный пластик прилипает к инвертору, чем снижает его срок годности, а тефлон отталкивает его молекулы.

Сварка раструбов считается более популярной и надежной, чем муфтовые соединения. Но перед началом работ, Вам нужно знать некоторые рекомендации мастеров:

1. Вся работа проводится только в защитном костюме, в перчатках и масках во избежание попадания горячего пластика на кожу;
2. Если Вам нужно разрезать трубы из полипропилена до определенной длины, то работать можно только острым ножом, все разрезы проводятся под прямым углом;
3. Плотно прижимайте соединяемые детали друг к другу;
4. После окончания работы зафиксируйте соединение, чтобы они некоторое время были совершенно неподвижны – это необходимо для завершения диффузионного процесса.

Пайка полипропиленовых труб своими руками выполняется довольно быстро, больше всего времени отнимает установка труб в ровное положение. Чтобы спаять две детали, Вам нужно включить инвертор и выдержать время нагрева (у каждого устройства оно отличается, необходимая температура указывается в инструкции пользователя конкретного прибора). Далее они стыкуются, и завариваются. Во время соединения их нельзя шевелить или переворачивать. Очень аккуратно нужно работать с поворотными деталями – если Вы сварите их не в нужную сторону, то всю работу нужно будет начинать с начала с новыми поворотными элементами.

Таблица сварки полипропиленовых труб

Сварка с муфтами практически аналогична, но вначале соединения нагреваются, после на них надеваются муфты. За счет давления, молекулы соединяются и обеспечивают прочное и долговечное крепление.

Фото: муфтовая сварка

После сварки труб, можно начинать их устанавливать. Локальная система отопления состоит из:

1. Нагревательного прибора;
2. Радиаторов;
3. Трубопровода;
4. Расширительного бака;
5. Дополнительных деталей.

Схема также может включать разные котлы или бойлера. Для подробного расчета Вам нужно будет разработать план-проект.

Схема системы отопления

Согласно требованиям СНиП, при монтаже системы отопления из полипропиленовых труб нужно использовать коммуникационные соединения разных диаметров. Это помогает увеличить эффективность нагревательного прибора и отдачу теплоносителей. Помимо этого, следите за уровнем возвратной трубы, она не должна быть ниже приемного ввода.

Крепление коммуникация к стене производится при помощи специальных монтажных приспособлений. Примерный шаг их размещения – 70 сантиметров, но многое зависит от выбранного диаметра труб. При установке не выворачивайте соединения и не крепите скобы в местах паяных стыков.

Стоимость на монтаж системы отопления из полипропиленовых труб во многом зависит от выбранного материала. В среднем метр трубы PN 20/25 мм стоят около 100 рублей/метр погонный, в то время как цена на армированные PN 20 Al может находиться в районе 150-200 рублей за метр.

Рекомендации по применению

Применяя тот или иной вид муфт, хочется дать несколько советов где и как лучше всего их использовать. Например, американка с уплотнительным резиновым кольцом особенно часто используется при ремонте или монтаже стояка. К примеру, полипропиленовая сороковая труба и высота от потолка до пола 2,5 метра, на трубе сороковке тяжело сделать изгиб так, чтобы было удобно припаять. Чтобы избежать подобных сложностей используется американка с уплотнительным резиновым кольцом. Получается ровное, аккуратно сделанное и герметичное соединение, которое при необходимости возможно разобрать.

Такое соединение достаточно надежно, но если через определенный период, примерно через один год, его требуется разобрать, тогда перед тем, как заново его монтировать, необходимо произвести замену уплотнительного кольца. В противном случае возможно американка будет давать течь. Поэтому рекомендуется произвести замену резинового уплотнителя. При монтаже стояка с использованием полипропиленовых труб, берем из такого же полипропиленового материала муфту американку. Данное соединение можно использовать практически везде. В том числе при навесе водонагревателя бойлера, в основном используются американки с резиновым уплотнительным кольцом. Это компактно, удобно и недорого.

Если же необходимо закрепить змеевик полотенцесушителя, тогда используется конусная американка, так как в этих случаях такие муфты гораздо надежнее. В виду того, что подача воды в многоэтажных домах подается под давлением около 7 кг, чтобы избежать таких сложностей с уплотнительными резиновыми элементами, лучше использовать конусную муфту американку. Несмотря на то, что данное быстрое разъемное соединение с накидной гайкой довольно эффективное, при монтаже рекомендуется на соединение подматывать фум -ленту. Зачем это надо? Иногда сложно затянуть муфту американку, чтобы она полностью не пропускала воду. Редко, но иногда такое случается. В основном все просто: установили, затянули и все отлично работает. Но иногда попадается муфта с не очень точным конусом.

Выходом из этой ситуации может служить герметизирующая фум-лента. Дальше все просто: соединить конус в конус, состыковать и затянуть. Здесь фум- лента компенсирует незначительный перекос, если он имеется в муфте американке. Поэтому при монтировании соединения желательно сразу намотать фум -ленту. Случается, они бывают очень кривыми, и этим методом перекос нельзя устранить. В таком случае лучший вариант — это заменить муфту в магазине по гарантии на качественную.

Плюсы и минусы американки

Несмотря на повсеместное использование, соединения по американскому стандарту имеют не только плюсы, но и минусы. Остановимся для начала на преимуществах:

1. Максимальная герметичность за счёт надёжности и прочности соединения.
2. Американки устанавливаются без применения сварочных инструментов. Достаточно закрутить пару гаек для монтажа.
3. Многоразовое использование. Соединение без труда демонтируется и собирается в другом участке магистрали.
4. Универсальность стыковки. Американка позволяет соединять различные по материалу трубы.
5. Надёжность фитингов. С использованием американки все элементы магистрали будут соединены прочно и прослужат в течение долгого времени.

Единственным весомым недостатком считается высокая стоимость американской муфты. Она обусловлена непревзойдённым качеством товара.

Надёжно соединённые трубы сантехники при помощи американки Источник moikolodets.ru
