Пересечение канализации с водой

Материалы

Какими материалами предлагают монтировать торговые компании системы водоснабжения — канализации?

Вот список наиболее популярных решений:

Изображение	Описание
Водопровод из оцинковки на резьбах	Оцинкованная стальная труба (как и черная стальная, она производится по ГОСТ 3262-75). Оцинковка отличается от полимерных труб прочностью, но сложна в монтаже: водопроводы собираются только на резьбах, потому что при сварке выгорает цинковое покрытие.
Разводка воды медью на фитингах под пайку	Медная труба собирается в водопровод на компрессионных, пресс-фитингах или паяных соединениях. Преимущество материала — практически неограниченный срок службы, недостаток — дороговизна (300 и более рублей за погонный метр).
Гофрированные подводки ХВС и ГВС	Гофрированная нержавейка тоже может похвастаться неограниченным сроком службы; при этом она стоит вдвое дешевле медной и гораздо проще монтируется на затягиваемых парой разводных ключей компрессионных фитингах. Недостатки — ограниченный 30-ю годами срок службы силиконовых уплотнителей фитингов и большие потери напора из-за специфической формы стенок трубопровода.
Полипропилен — с армированием и без	Полипропиленовая напорная труба выгодно отличается от конкурентов невысокой стоимостью (от 20 рублей за метр). Материал монтируется на столь же недорогих (от 3-5 рублей) фитингах под раструбную сварку. На ГВС принято использовать трубы с армированием фиброй или фольгой: они прочнее на разрыв и меньше удлиняются при нагреве.
Разводка воды трубами PEX	Сшитый и термостойкий полиэтилен (PEX и PERT) применяются преимущественно для коллекторной скрытой разводки воды. Несмотря на родство, материалы различаются способами монтажа: на PEX используются преимущественно штуцеры с надвижными гильзами, а на PERT — фитинги под раструбную сварку.
Сверху вниз — пресс-, пуш- и компрессионный фитинг на металлопластике	Металлопластиковые водопроводные трубы имеют внутренние и внешние оболочки из того же модифицированного полиэтилена, однако между ними вклеен увеличивающий прочность на разрыв алюминиевый сердечник. Для монтажа соединений применяются пуш-, пресс- и компрессионные фитинги.
Чугунные трубы	Чугунная канализационная труба и фасонина сейчас практически вытеснена пластиком, и вполне заслуженно. Она дорога, имеет большой вес и неудобна в монтаже: соединения чеканятся каболкой (просмоленной пенькой) и заделываются цементом.
Раструбы ПВХ канализации	ПВХ-канализация, напротив, может порадовать покупателя скромным ценником, предельно простой резкой и легким монтажом на раструбных соединениях с резиновыми кольцами. Единственный недостаток пластиковой канализации — шумность: стояк из ПВХ заставит вас быть в курсе графика посещения туалета соседями.
Трубы и фасонина для канализации из полипропилена	Полипропиленовая труба отличается от поливинилхлоридной лишь несколько большей термостойкостью (95 градусов против 80).

Бесшумная канализация производства Rehau

Проектирование согласно СНиП

Проектирование канализации следует выполнять совместно с водопроводной сетью, также оросительной системой. Водопроводы с канализацией прокладывают, учитывая данные по водопотреблению в каждом отдельном случае.

Во время монтажа канализационных трубопроводов следует придерживаться санитарных и строительных норм и требований. Иначе во время эксплуатации могут возникнуть аварии. Данные нормы должны соблюдать, как государственные и частные компании, так и отдельные лица, обустраивающие автономную наружную канализацию на даче, либо в загородном доме.

Перед началом создания проекта определяют особенности местности, канализационную разновидность: общесплавную, полу раздельную, либо раздельную.

Факторы, определяющие особенности прокладки канализации:

1.тип почвы. Состав и характеристику почвы определяют до проектирования сети

Состав грунта определяет метод монтажа, это важно, если почвы неустойчивы

Внимание! Также следует учитывать рельеф участка, чтобы рассчитать угол уклона, подъемы сети. 2.уровень залегания подземных вод и их количество

2.уровень залегания подземных вод и их количество.

3.особенности климата на местности, этот фактор влияет на тип теплоизоляции трубопровода.

4.количество стоковых вод, планируемых перерабатывать. Их объем определяется от числа людей, которые будут пользоваться канализацией, также наличие промышленных объектов и других общественных зданий влияет на количество стоков.

5.следует вычислить расстояние закладки трубопровода канализации от домов, производственных сооружений, места устройства подкачивающих станций, конструкций для очистки.

Правила СНиП регламентируют обустройство переходов трубопроводов по рекам, дорогам, оврагам. В проекте указывают, каким способ будет осуществлен переход.

Септики бывают разные…

Септиком почему-то принято называть все:

• выгребную яму;
• накопительную емкость;
• механический септик;
• системы биологической очистки.

Первые два варианта трудно назвать очистными сооружениями. Выгребная яма – это любая приемная емкость, в которую сливаются нечистоты. Жидкость фильтруется в грунт, остальное выкачивают машиной. Недостатков у этого «септика» хоть отбавляй! Неприятный запах, загрязнение почвы, разливы после сильных дождей.

Накопительная емкость герметична и не вредит экологии. Но у нее другой недостаток – ограниченный объем. При большом количестве проживающих в доме расходы на ассенизатора будут велики.
Накопительные емкости разного размера и формы

Более совершенна конструкция септика из нескольких емкостей. Стоки поступают в приемную секцию, где естественным образом делятся на тяжелые и легкие фракции, а жидкость перетекает в следующий отстойник. Септик для дачи без постоянного проживания чаще всего и ограничивается двумя колодцами.

Принцип работы септика из последовательно соединенных секций состоит в постепенной очистке сточных вод. Чем больше отстойников, тем выше степень очистки. Не так сложно разобраться, как работает септик такого типа, а потом построить его самостоятельно.
Схема работы механического септика

Материалы для этого используют самые разные (бетон, кирпич, пластик), нет недостатка и в практических советах в Интернете. Именно поэтому механический септик пользуется популярностью, несмотря на его недостатки. Сточные воды очищаются не более, чем на 50-60%, дренажный колодец (последняя секция) заиливается и перестает работать. При большом объеме стоков и непроницаемом для воды грунте (глина) надо обустраивать поля фильтрации и периодически их обновлять.
Поля фильтрации не только занимают место, но и загрязняют почву

На участках с высоким уровнем грунтовых вод происходит их загрязнение. Но там, где это возможно, механический септик самостоятельного изготовления или его заводской аналог вне конкуренции из-за простоты строительства и обслуживания.

Механический септик в идеальных условиях

Устройство септика биологической очистки сложнее: обязательно наличие 3-4 камер, в которых стоки проходят разные стадии очистки, основанной на использовании бактерий (иногда двух типов), разлагающих органику. Большинство моделей, представленных на рынке, имеют схожую конструкцию, разница лишь в деталях. От обычного септика они отличаются меньшими размерами, наличием электронной «начинки» для работы компрессора и дренажного насоса и необходимостью постоянно «кормить» стоками бактерии. Стоимость биосептика высока, но и результат того стоит.
Биосептики очищают сточные воды на 95-98%. Воду после них можно сбрасывать даже в водоемы

Биосептик – это не просто отстойник, а сочетание механического и биологического способов очистки.
Работой станции управляет сложная автоматика

Существуют и такие конструкции, которые совмещают положительные стороны классического септика и системы биоочистки. Они содержат минимум автоматики, стоки перетекают из секции в секцию самотеком, а кратковременное отключение электричества не влияет на жизнедеятельность бактерий. Конструкция продолжает работать как обычный отстойник.

Канализация без применения очистных сооружений

Канализационные ямы Основными преимуществами таких систем являются их низкая стоимость и простота оборудования – вряд ли кому-то нужно долго объяснять, как сделать канализационную яму, в которой будет размещаться резервуар для стоков.

Размеры ямы задаются в зависимости от предварительно подсчитанного количество отходов, резервуар можно либо изготовить самостоятельно из кирпича или железобетонных колец, либо поставить готовую пластиковую емкость.

К отрицательным моментам можно отнести тот факт, что для откачки стоков придется регулярно прибегать к ассенизаторским услугам, а если резервуар окажется негерметичным, то сточные воды будут частично фильтроваться в почву, что негативно скажется на экологической ситуации на участке.

Различия насосных и самотечных вариантов

Также канализационные системы могут быть самотечными или работающими с помощью насоса.

Чем отличаются насосные и самотечные канализации:

1. Самотечная строится под небольшим наклоном. Благодаря этому стоки перемещаются под собственным давлением. Такая система не требует наличия электричества.
2. Насосные канализационные системы строятся тогда, когда трубопровод с достаточном наклоном. В этом случае стоки перемещаются по системе с помощью насоса. Система работает от электричества, и в ее постройку входит стоимость насоса.

Время от времени канализационную систему следует очищать Конечно, лучше использовать самотечную систему. Однако в некоторых случаях это невозможно, тогда используют насос.

Коммуникации в частных домах

В отдельно стоящем сооружении обустройство систем для подачи и отведения жидкости существенно отличается от тех, что устраиваются для квартир. Вода в таких случаях обычно поступает из скважин или общей трубы. Подключаются трубы для ее введения в постройку, выполняется дальнейшая их прокладка в соответствии с инженерными расчетами.

Канализационный отдел коммуникаций может быть наружным или внутренним:

1. При обустройстве наружной системы выполняется отведение жидкости в отстойник или специально обустроенное очистное сооружение.
2. При внутренней системе стоки отводятся от сантехнических устройств за пределы дома.

Систему водоотведения нередко устраивают с обязательным наличием септика, который выполняет очистку стоков биологическими методами. Наиболее простым вариантом будет обустройство выгребной ямы, которую необходимо регулярно подвергать очистке. В этом случае целесообразным будет стены ямы обложить кирпичом или установить в нее бетонные кольца. Дно зачастую оставляют в естественном виде. При оборудовании такого резервуара для сточных вод необходимо будет использовать специальные насосы с целью откачки содержимого.

Что еще стоит учесть

На плане важно отметить и другие дистанции, которые также предусмотрены правилами СНиП. Если не соблюсти норм, это также приведет к нарушению санитарно-эпидемиологической обстановки

Нормы размещения деревьев и кустарников согласно СНиП, СП и СанПиН

К тому же начнет размывать фундамент, что приведет к проседанию всего дома. А это рискованно для всех, кто в нем находится, ведь проседает основание иногда неравномерно, что приводит к трещинам в стенах.

Что важно учесть:

Расстояние до фундамента должно быть минимум 5 метров.
Дистанция между сетями водопровода – минимум 1,5 метра.
Дистанция до газопровода: расстояние от канализации – 6 метров.
Расстояние от водопровода до газопровода – 1,5 метра.
Важно также учитывать, возможно ли все это на конкретном ландшафте и при конкретном проекте дома.

Отступы по горизонтали от коммуникаций согласно нормам СП и СНиП

Не менее важно соблюдать последовательность при работах:

1. Нарезают трубы согласно плану.
2. Обрабатывают резиновые прокладки в трубах силиконовой смазкой, для надежности.
3. Трубы стыкуют, создавая трубопровод. Способ зависит от материала. Для металла требуются фитинги, полипропилен нагревают (по сути – пайка).

В итоге будут достигнуты оптимальные результаты. При такой последовательности проще соблюсти дистанцию от канализации и не совершить ошибок при монтаже. К тому же работы будут менее трудоемкими и дорогостоящими.

Трубы на участке ИЖС

Уклон канализационных труб

Что такое правильно подобранный уклон канализационных трубопроводов для частного дома? Это в первую очередь 50% свежести в ванной комнате. А во-вторых, куча свободного времени, которое пришлось бы тратить на прочистку труб. Ведь при недостаточном уклоне канализационных труб в них за счет сил трения постепенно скапливаются твердые частицы, что в итоге приведет к засору.

В случае же слишком большого уклона увеличится вероятность протечек, а также поднимется уровень шума. Кроме того, неизбежно разделение жидкости по фракциям. Другими словами, твердые частицы будут оседать на дне труб, так как их скорость существенно меньше скорости воды.

Рекомендованные значения уклона труб можно найти в СНиПах 2.04.03-85 (СП 32.13330.2012). «Канализация, наружные сети и сооружения» и 2.04.01-85* (СП 30.13330.2012) «Внутренний водопровод и канализация зданий». Так как именно в них находится информация об максимальных и минимальных уклонах труб для внешней и внутренней канализации. Но если стоит цель проложить канализацию в частном доме до септика или выгребной ямы, то достаточно будет последнего нормативного документа.

Уклон труб наружной канализации

Значения наименьшего уклона труб для наружной канализации можно найти в пункте 5.5. СП 32.13330.2012. Так, согласно ему минимальные уклоны трубопроводов и каналов для следующих диаметров труб необходимо принимать:

150 мм — от 0,007 до 0,008 (7-8 мм на 1 м);

200 мм — от 0,005 до 0,007 (5-7 мм на 1 м).

В целом же для самотечных систем данный параметр зависит от скорости движения сточных вод и не зависит от суммарного объема жидкости.

Что касается максимального уклона трубопроводов, то он равен 0,15, при условии, что труба длиннее 1,5 метров.

Уклон труб внутренней канализации

Наименьший уклон для внутренних трубопроводов определяется в следующих пунктах СП 30.13330.2012. Так, п. 8.3.2 гласит, что в безнапорных канализационных сетях, где жидкость должна двигаться самотеком, уклон должен составлять не менее 1/D (D — наружный диаметр трубы в миллиметрах). Также в этом нормативном документе присутствует пункт 8.6.6, который ограничивает минимальное значение уклона подвесных трубопроводов на уровне 0,005.

Максимальное же значение уклона трубопроводов здесь ограничено цифрой 0,15 (15 см на 1 метр). Но специалисты все-таки рекомендуют укладывать канализационные трубы с уклоном 0,04-0,07 или 4-7 см на 1 метр.

Дальше хотелось бы привести две таблицы, в которых можно найти не только минимальные и максимальные значения уклона для внутреннего водопровода, но и оптимальные его величины при подводе к различным санитарно-техническим приборам.

Таблица 1. Предельные значения уклона канализационных труб в зависимости от их диаметра.

Таблица 2. Оптимальный уклон труб для сантехприборов.

Расчет уклона канализационных труб

Все вышеизложенное было определение оптимального уклона канализационных труб безрасчетным способом (ну, или почти безрасчетным). Но данный параметр можно также узнать и с помощью специального расчета, в зависимости от скорости движения жидкости, диаметра труб и уровня наполнения трубопроводов. Правда, это очень долгий и утомительный процесс, к которому прибегают обычно в случае больших систем канализации (промышленные объекты, центральная канализация для многоэтажных домов и т.д.). Интересующиеся же могут воспользоваться формулой, представленной в пункте 8.3.2. СП 30.13330.2012 или формулой Коллбрука-Уайта.

Формула из СП:

Поделиться статьей с друзьями:

Проектирование канализационной и водопроводной сети в доме

До того как приступить к составлению проекта, нужно выполнить подготовительную работу:

1. Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
2. Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
3. Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
4. Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.

Типы

Международная организация по стандартизации (ISO), более конкретно , ISO 19111 , предлагает следующие два определения:

• Глубина : «расстояние точки от выбранной эталонной поверхности , измеренной вниз вдоль линии , перпендикулярной этой поверхности.»
• высота : «расстояние точки от выбранной эталонной поверхности , измеренной вверх вдоль линии , перпендикулярной этой поверхности»;

ISO 6709 (версия 2008 г.) дает следующее дополнительное определение:

высота : «высота, на которой выбранная опорная поверхность является средним уровнем моря»

Международная организация гражданской авиации (ИКАО) предлагает аналогичные определения:

• высота : «расстояние по вертикали до уровня, точки или объекта, рассматриваемого как точка, измеренное от среднего уровня моря (MSL)»;
• высота : «вертикальное расстояние до уровня, точки или объекта, рассматриваемого как точка, измеренное от определенной точки отсчета».

ИКАО далее определяет:

высота ‘: «расстояние по вертикали до точки или уровня на поверхности земли или прикрепленного к ней уровня, измеренное от среднего уровня моря».

Т.е. высота — это высота земли или здания.

Требования, выдвигаемые к внутренним водопроводам и канализациям внутри зданий

Существует определённый свод правил (СП), которому должны подчиняться внутренние сети водопроводов и канализаций. Рассмотрим перечень основных требований к этим трубопроводным конструкциям:

• при самостоятельном проектировании систем водоснабжения и водоотведения рекомендуется их объединение. Такой вариант обустройства считается наиболее эффективным и позволяет уменьшить расходы на эксплуатацию этих трубопроводных конструкций;
• вода, доставляемая по хозяйственному водопроводу, в обязательном порядке должна соответствовать всем санитарным и гигиеническим нормам. Для того чтобы добиться определённого стандарта качества, вода должна пройти несколько обязательных процедур, среди которых: очищение, осветление и т. д.;
• технические воды не используют для питья, однако, несмотря на это, они также должны проходить все необходимые очистные мероприятия. Степень осветления воды определяется в соответствии с её последующим использованием (т. е. для какого именно технологического процесса она будет применена);
• для транспортировки и доставления воды до конечного потребителя должны использоваться коммуникации из экологичных материалов, материал которых не вступает в реакцию с водой и не выделяет в неё никаких посторонних химических примесей.
• по СНиП необходимым мероприятием является учёт объёма потребления воды, а также величину напора жидкости.

Материал труб, используемых для водопровода, не должен выделять в питьевую воду никаких веществ, ухудшающих ее качество

Рассмотрим минимальные показатели свободного напора жидкости для разных ситуаций:

• одноэтажные конструкции должны иметь свободный напор, который равняется 10 м;
• каждый следующий этаж должен иметь прирост напора не менее 4 м;
• в тех случаях, когда наступают периоды минимального водопотребления, нормой считается уменьшение напора на каждый последующий этаж после первого на 1 м.

Выбор материалов для систем автономного водопровода и канализации

Выбор материалов для систем автономного водопровода и канализации проводится с учётом:

• СНиП.
• Предпочтений владельцев дома.
• Проекта.
• Бюджета.

В первую очередь все материалы должны соответствовать нормам, к примеру, использовать канализационные трубы, предназначенные для внутренней разводки канализации, на наружных участках нельзя (даже при наличии необходимого диаметра), так как прочность стенок таких труб ниже и они могут не выдержать нагрузок, которым подвергаются сети наружной канализации.

С точки зрения проекта и предпочтений владельцев дома могут быть выбраны полимерные материалы – например, трубы ПВХ, пластиковый кессон и установка очистки сточных вод в корпусе из полиэтилена или металлические (стальные или чугунные) трубы, металлический кессон и септик из бетонных колец.

В отношении бюджета также следует учитывать, что расходные элементы из различных материалов имеют разную цену

Бетонные кольца для септика обойдутся дешевле пластиковой накопительной ёмкости, однако помимо стоимости следует обращать внимание и на характеристики готовой системы, её долговечность и удобство эксплуатации

5.2. Прокладка выпусков и трубопроводов

5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм.
5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах — на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома.
5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками.
5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах — 0,5 м.
5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.

Один из вариантов — биотуалет

Биотуалет состоит из двух резервуаров:

• верхнего — для чистой воды;
• нижнего — для сточной воды.

Верхний резервуар соединяется с унитазом. Чистой водой стоки смываются в нижнюю емкость, в которой происходит дезодорация и очищение. Принцип работы основан на смыве — как в обычном туалете.

Если такое приспособление в виде кабинки разместить в загородном доме, то существует большая вероятность, что в зимний период под давлением снега вся конструкция разрушится.

Если в качестве канализации будет выбран биотуалет, это решит проблему лишь стоков туалета. Данная система не в состоянии обслуживать имеющуюся на кухне мойку либо душ. Ее размещение в помещении рано или поздно приведет к тому, что появятся неприятные запахи.

Существуют следующие типы канализаций подобного типа — переносной и стационарный, в котором нечистоты растворяются органическим либо химическим путем. Преимущества биотуалета, кроме возможности его перемещения:

• продолжительный срок эксплуатации;
• небольшие размеры;
• нетребовательность в обслуживании;
• невысокая стоимость по сравнению с установкой полноценной системы.

Этапы и особенности обустройства сетей водоснабжения и канализации

По готовому проекту на водоснабжение и канализацию выполняют обустройство сетей и оборудования. Создание автономной сети начинают с бурения скважины или рытья колодца.

Устанавливают источник воды: насос, станцию автономного водоснабжения. Монтируют фильтры очистки воды. Сооружают септик или биоочистительную станцию. Альтернативный вариант для дачи — накопительный резервуар или выгребная яма.

Выкапывают траншеи для наружных линий водоснабжения и канализации. Засыпают дно траншей песком, одевают на трубопроводы утеплитель, укладывают с заданным уклоном. Слив в отверстие не осевшего септика устанавливают свободно до осадки. Подводят линии к зданию, соединяют с внутренней сетью.

Водопроводы подвержены перемерзанию в зимний период, поэтому их закладывают ниже глубины промерзания грунта. Оптимальный вариант — скважина и насос находятся внутри придомовой пристройки, тогда необходимость наружных водопроводов отпадает.

Внутренние горизонтальные трубопроводы первого уровня ведут от точки входа с постоянным к ней уклоном. На следующих этажах делают уклон к месту стыковки линии со стояком.

Разводку по приборам делают при помощи соединительных деталей. Повороты линий выполняют угловыми фитингами. Стояки устанавливают вертикально с вентиляционным выводом на кровлю.

Завершающий этап — проверка и конечная отладка сетей. Подают воду, исследуют линии с приборами на наличие протечек. Устраняют неисправности при необходимости. Если недочетов нет, то внутренние трубопроводы закрывают или заделывают, а наружные засыпают грунтом.

Проектирование сетей водоснабжения и канализации неразрывно связано с постройкой объектов, где присутствуют люди. Надежность работы коммуникаций зависит от точности составления проекта.

Расстояния, которые надо соблюсти при составлении проекта

При проектировании канализационных и водопроводных систем необходимо заранее продумать расстояние между водопроводом и канализацией, учесть, насколько элементы сооружения отдалены от дома. Для этого предусмотрены специальные нормы.

Между наружными краями труб расстояния по горизонтали надо соблюдать такие:

1. От водопроводов напорной канализации до фундамента закладывается 5 м.
2. От самотечной канализации — 3 м.
3. От пластиковых каналов водопровода до канализации должно быть не меньше 1,5 м.
4. Между сетями водопровода расстояние закладывают 1,5 м.
5. Между сетями канализации — 0,4 м. Выполняя канализацию и водопровод, первым делом стоит определиться с материалом для труб. От этого зависит не только качество обустраиваемых систем, но и расстояния между трубами, которое необходимо заложить в проект.

Чаще всего выбирают трубы из полиэтилена, ПВХ — среди современных материалов эти отличаются не только долгим сроком службы, но и небольшой теплопроводностью, а также стойкостью к неблагоприятным воздействиям. В них почти не возникает отложений на внутренней поверхности.

Необходимо учитывать нормы, которые устанавливаются для расстояний между канализационными и водопроводными системами. Промежутки должны быть таковы:

1. От канализации до водопроводных труб из пластика — 1,5 м.
2. От водопровода из чугуна с диаметром труб, превышающим 20 см, до канализации — 3 м.
3. От водопровода из чугуна с диаметром труб ниже 20 см — 1,5 м.
4. От водопровода из асбестоцемента, железобетона до канализации должно быть 5 м.

Если канализационные трубы оказалось невозможно разместить ниже, чем водопровод, на трубу для стоков устраивают защитный кожух. Минимальное расстояние по вертикали от водяной трубы должно быть не менее, чем 0,4 м. Расположение определяется в зависимости от конкретных условий.

Обустройство коммуникационных систем проводится поэтапно:

1. Выполняется нарезка труб на отрезки с длиной, предусмотренной в проекте, которые нужно будет прокладывать в подготовленных для этого местах.

2. Перед тем, как выполнить соединения, проводится подготовка уплотнителей из резины, которые находятся в трубах. Их обрабатывают силиконовой смазкой — так увеличивается герметичность соединения и снижается риск повреждения резины.

3. Выполняется стыкование труб. Для этого элементы одним концом вставляются в раструбы предыдущих.

4. Трубы соединяются между собой с использованием аппарата сварки, специальной смазки, фитингов. Полипропиленовые трубы соединяют, нагревая нужные участки. Чтобы соединить металлопластиковые элементы, необходимы фитинги.

5. Если для выполнения коммуникаций потребовалось пробивать отверстия в конструктивны элементах, их следует заделать при помощи строительных смесей.

Трубы из металлопластика лучше установить таким образом, чтобы они оставались на виду. Соединения иногда начинают подтекать. А полипропиленовые каналы возможно скрыть в стенах или под дополнительной отделкой.

В чем необходимость создания охранных зон?

Для исключения возможности загрязнения окружающей среды, крайне необходимо создание зон охраны в процессе монтажа систем.

Охранная зона предполагает наличие основного источника подачи воды, а также магистралей, по которым жидкость передвигается. Условно зону разделяют на 3 основных пояса:

• Первый по счету пояс являет собой круг с диаметром в диапазоне от 60 до 100 метров. В центре располагается объект забора чистой воды.
• Второй – охватывает территорию, которая понадобится для препятствования поступлению загрязнений в питьевую чистую воду. Габариты данного сегмента придется рассчитать самостоятельно, опираясь на специфику местного климата и особенности почвы.
• Последний пояс оборудуется для защиты объекта водозабора от сторонних химических веществ.

Необходимо выкопать специальную траншею для труб

В связи с этим можно сделать вывод, что организация каждого из трех поясов преимущественно направлена на то, чтобы исключить вероятность попадания загрязнений непосредственно в источник сбора жидкости.

Параметры зон такого типа строго регламентированы комплексом соответствующей нормативной документации. В целом, функциональное назначение охранной зоны любо из систем инженерного плана направлено на препятствование попаданию сточных вод и различных загрязнений на используемую территорию. Как правило, разработкой нормативной документации занимаются сотрудники соответствующих государственных учреждений, учитывая специфику каждого отдельного региона. Традиционной для систем напорного или безнапорного типа является зона обустраивается на отдалении порядка пяти метров во все стороны от внешней стенки магистрали. Если же канализация строится в специфических регионах, то габариты охранной зоны необходимо увеличить не менее, чем в два раза

К областям со специфическими условиями эксплуатации в первую очередь следует отнести районы с повышенным уровнем сейсмической активности, слабой или переувлажненной почвой.
Уделите особое внимание местам пересечения труб

Теоретический аспект немаловажен

Помните, что СНиП является только источником теоретическим аспектом монтажа систем водоснабжения. В процессе установки вам откроются многие факторы, влияние которых очевидно, но не всегда понятно. Понимание и умение учесть все факторы в полном объеме – дело наживное, а значит придет к вам по большей мере с опытом. Между тем, хорошая теоретическая подготовка позволяет как следует разобраться в специфике предстоящих строительных мероприятий. Не следует забывать и то, что все коммуникационные системы дома очень тесно связаны друг с другом. Так, внешнее водоснабжение никогда не будет достаточно эффективным при условии слабого функционирования внутреннего.

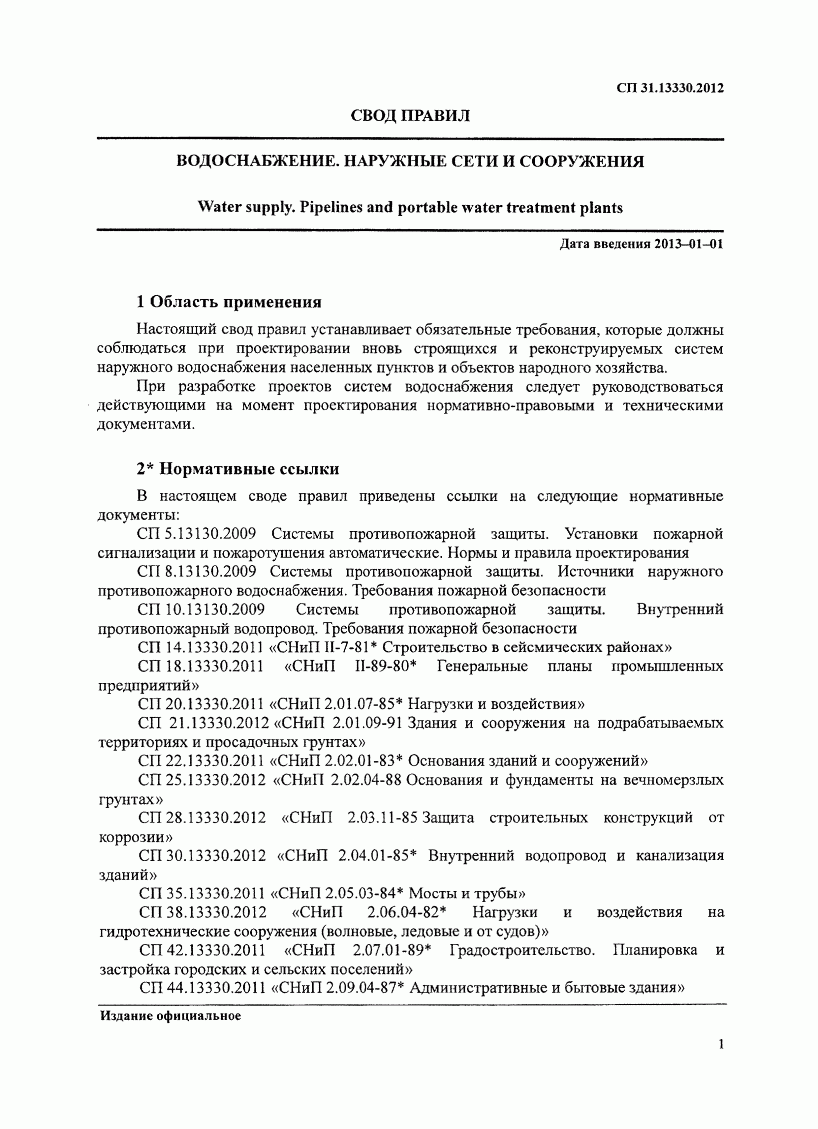

Состав СНиПа

Проектируя будущую систему и устанавливая ее в полном соответствии требованиям нормативной документации (СНиП), вы сможете избежать ряда негативных последствий непрофессионального монтажа:

• непродолжительности эксплуатационного периода систем;
• загрязнения участка;
• загрязнения воды;
• необходимости частых ремонтов в труднодоступных точках пересечения труб.

Грамотный и ответственный подход к работе, поддержка профессионалов и теоретическая подкованность – все это минимальный набор, который, гарантирует вам успешное выполнение намеченных планов по организации систем канализации и водоснабжения по СНиПу.
