Монтаж наружных сетей водопровода и канализации: прокладка внешнего водоснабжения

Материалы, которые используются для монтажа наружных канализационных сетей

Кроме всех вышеперечисленных факторов, очень важным моментом является подбор необходимых материалов для обустройства канализационной сети и сети водоснабжения. Сточные воды являются средой, которая транспортируется по канализационным трубам. Такая рабочая среда отличается агрессивными свойствами, поэтому для обустройства коммуникации необходимо подбирать материалы, которые имеют соответствующие характеристики для работы в таких условиях.

При прокладке наружных сетей во многих случаях применяют современные полимерные трубы

Рассмотрим основные материалы, которые используются для монтажа наружных сетей водоснабжения и канализации:

поливинилхлорид (ПВХ);
полипропилен (ПП);
полиэтилен (ПЭ);
сталь;
чугун;

На сегодняшний день металлические канализационные трубы активно вытесняются со строительного рынка полимерными деталями. При наружной прокладке особенно популярен пластиковый вариант водопровода. Это связано с тем, что наружная установка металлических труб отличается гораздо большей трудоёмкостью.

Полиэтиленовые трубы также довольно популярны при монтаже канализационных систем, однако, открытая прокладка таких труб — не лучший вариант. Это связано с тем, что они имеют слабую устойчивость к воздействию ультрафиолетовых лучей. На улице они довольно быстро теряют свои свойства и разрушаются, поэтому их наружная установка разрешена только в случае использования защитного кожуха. В качестве такового может выступать старый стальной трубопровод.

Наиболее выгодным и надёжным вариантом из всех считается использование труб из поливинилхлорида. Они отличаются невысокой стоимостью, хорошими прочностными показателями, устойчивостью к ультрафиолетовому излучению. Их монтаж производится быстрее, чем проводка металлических аналогов. ПВХ трубы для наружной канализации отличаются по диаметру и длине, а также имеют различную толщину стенок. Диаметр и длина ПВХ труб для наружной канализации представлены в таблице № 1.

Таблица 1

Ду, мм	Длина, м
500	3,0–6,16
400	1,2–6,15
315	1,2–6,14
250	1,2–6,13
200	1,2–6,09
160	0,58–6,08

Канализационные трубы из поливинилхлорида используются для обустройства внутренних и наружных канализационных сетей и сооружений.

ПВХ труба может быть:

напорной;
безнапорной.

Поверхность таких труб, как правило, является гладкой, однако, встречаются и гофрированные канализационные трубы из поливинилхлорида.

Безнапорные трубы из ПВХ могут быть установлены только в системе самотечного типа

Безнапорные трубы из поливинилхлорида используются для монтажа наружных канализационных коммуникаций, транспортирующих жидкость под определённым уклоном. Скорость передвижения рабочей среды в таких трубопроводах не превышает 8 м/с. Из напорных труб монтируют конструкции, которые осуществляют отвод сточных вод с использованием насосов. Давление в напорной канализации из поливинилхлорида, установленной наружным методом, может достигать 10 атмосфер и более.

Гофротрубы из поливинилхлорида имеют основное преимущество в том, что их монтаж может осуществляться в проблемных местах. Кроме этого, для их установки не нужно иметь специальное оборудование. Гофрированные ПВХ трубы эксплуатируются и в напорных, и в безнапорных коммуникациях. Зависимость толщины стенки ПВХ трубы от диаметра указана в таблице №2.

Таблица 2

Ду, мм	Толщина стенки, мм
Лёгкие (SN2)	Средние (SN4)	Тяжёлые (SN8)
500	9,8	12,3	15,3
400	7,7	9,8	12,3
315	6,2	7,7	9,7
250	4,9	6,2	7,7
200	3,9	4,9	6,2
160	3,2	4,0	4,9
110	–	2,7	3,4

В некоторых случаях используются такие материалы, как железобетон и асбоцемент. Их применяют тогда, когда необходима организация труб с очень большим диаметром. Такие материалы не отличаются высокой прочностью, поэтому из них монтируют безнапорные канализации, которые отводят сточные воды естественным путём.

Нормативные документы

Во
время составления проекта, проведения монтажа, необходимо соблюдать все
действующие требования и нормативы. Монтаж наружных сетей водопровода и канализации регламентируется
СНиП 2.04.03-85 или СНиП 3.05.04-85. В отношении этих нормативов имеется одна
важная особенность. Сегодня они не действуют, но существует действующая
редакция этих документов — СП (Свод Правил). Это актуальные редакции старых
нормативных документов, из которых удалены все устаревшие требования и
добавлены новые, соответствующие нынешним реалиям.

Составление проекта, а также расчеты,
строительство ведутся в соответствии с требованиями СП. Все этапы работ четко определены,
указаны допуски, расстояния. Одним из важнейших условий является укладка сетей
ниже уровня промерзания грунта. Если это невозможно, используются другие
способы укладки (утепление, совместное размещение труб ГВС и ХВС в бетонном
закрытом лотке, прочие варианты). Особенностью СП является отдельная проработка
определенной группы коммуникаций. Например, для монтажа полимерной канализации
составлен один СП, а для сборки чугунных или бетонных линий — другой. Это
разграничение упрощает работу с документацией, исключает ошибки или
разночтения, делает монтаж
сетей водопровода, канализации более эффективным.

При сборке частных систем нередко
пренебрегают действующими нормами. Иногда это никаких проблем не создает.
Однако, нарушения правил могут проявиться не сразу. Например, загрязнение
грунтовых вод стоками канализации станет заметно через некоторое время. Иногда
проходят годы, пока качество питьевой воды в скважинах или колодцах заметно
ухудшается. Поэтому, контроль за соблюдением нормативов достаточно строгий. Самому
владельцу следует избегать нарушений, поскольку ответственность ляжет на его
плечи.

Проектирование и деталировка сети.

Трассу водопроводных сетей увязывают с вертикальной и горизонтальной планировкой местности и с учетом других подземных инженерных сетей. Водопроводные сети на проездах, как правило, укладывают прямолинейно и параллельно линия застройки, строго по трассе.

Пересечения трубопроводов нужно выполнять под прямым углом между собой и к оси проездов. Размещение водопроводных линий по отношению к другим подземным коммуникациям должно обеспечить возможность монтажа сетей и не допускать подмывов фундаментов в случае повреждения водопровода.

Расстояние в плане от водопроводных сетей до параллельно расположенных зданий и сооружений нужно определять в зависимости от конструкций фундаментов зданий, глубины их заложения, диаметра и характеристики сетей, напора воды в них и т.п.

Важной составляющей частью проекта наружной водопроводной сети является деталировка – схема сети на которой условными обозначениями (графические обозначения трубопроводной арматуры) нанесены оборудование, арматура, фасонные детали. При деталировке в первую очередь на схеме определяют места установки гидрантов и трубопроводной арматуры

Задвижки размещают таким образом, чтобы была возможность перекрывать отдельные участки без нарушения водоснабжения объектов, требующих бесперебойной подачи воды

При деталировке в первую очередь на схеме определяют места установки гидрантов и трубопроводной арматуры. Задвижки размещают таким образом, чтобы была возможность перекрывать отдельные участки без нарушения водоснабжения объектов, требующих бесперебойной подачи воды.

Деталировку выполняют без соблюдения масштаба, схематично. Сложные узлы вычерчивают отдельно в более крупном масштабе. На основании деталировки создаётся заказная спецификация на необходимое оборудование, арматуру и фасонные детали.

Устройство наружных сетей водопровода

Главная → Полезная информация → Статьи → Устройство наружных сетей водопровода

Выбор источника водоснабжения должен производиться с учетом его санитарной надежности и возможности получения питьевой воды, соответствующей ГОСТ Р 51232-98. Пригодность источника для хозяйственно-питьевого водоснабжения устанавливается на основе:

санитарной оценки условий формирования и залегания вод подземного источника водоснабжения;
санитарной оценки поверхностного источника водоснабжения, а также прилегающей территории выше и ниже водозабора по течению воды;
оценки качества и количества воды источника водоснабжения;
санитарной оценки места размещения водозаборных сооружений;
оценки насосного оборудования;
прогноза санитарного состояния источников.

Дворовую сеть водопровода прокладывают в грунте. Глубина прокладки труб зависит от глубины промерзания почвы в данном районе и должна быть такой же, как и глубина прокладки наружной городской сети. Разводящую сеть прокладывают на 40 см ниже (от верха трубы) глубины промерзания грунта. В южных районах глубина прокладки труб должна быть такой, чтобы вода в жаркие дни не нагревалась. Среднюю глубину прокладки труб от поверхности земли до верха трубы принимают: для северных районов от 2,6 до 3,5 м; для центральных районов от 2,2 до 2,7, для южных рай-онов от 1 до 1,5 м. Если трубы укладывают неглубоко, необходимо учитывать внешние нагрузки от проезжающего транспорта и принимать меры для предупреждения механического повреждения труб. Ширину дна траншей принимают: для трубопроводов диаметром 700 мм и более—1,5; для трубопроводов диаметром менее 700 мм — 300 мм, где D — диаметр условного прохода трубопровода. Дно траншеи должно быть ровным, чтобы трубы плотно прилегали к нему. Трубы укладывают на естественный грунт, если проектом не предусматривается подготовка или устройство искусственного основания. Если траншеи выбраны на излишнюю глубину, нужно подсыпать песок или щебень до требуемого уровня и хорошо уплотнить. Каждую чугунную трубу и фасонную часть перед опусканием в траншею необходимо осмотреть и проверить, легко ударяя молотком, а также очистить от грязи и посторонних предметов. Во время перерывов в работе конец трубы надо закрывать деревянной пробкой. При укладке трубопроводов, присоединяемых к магистральным линиям, раструбы должны быть направлены вперед по ходу укладки; укладку надо начинать с пониженных точек. При пересечении водопроводных труб с канализационными водопроводные линии необходимо укладывать выше канализационных не менее чем на 0,4 м. Это условие, можно не соблюдать, если в месте пересечения труб водопроводная линия заключена в металличе-ский кожух. При укладке водопроводного и канализационного трубопроводов на одном уровне расстояние между стенками трубопроводов должно быть не менее 1,5 м при диаметре их до 200 мм и не менее 3 м для труб больших диаметров.

Трубы должны быть про-ложены по прямой без переломов и перегибов. Расстояние по горизонтали между вводами водопровода и выпусками канализации должно быть не менее 2 м. После укладки трубы необходимо подбить под нее мягкий грунт на высоту диаметра для закрепления положения трубы. После укладки трубопроводы дворовой сети водопровода подвергают гидравлическому испытанию на герметичность. Трубопровод наполняют водой и одновременно из него выпускают воздух. Водопроводные магистрали, раструбы которых заделаны цементом, испытывают через 12—24 ч после заполнения водой, а заделанные свинцом — сразу после заполнения их водой. Рабочее и испытательное гидравлическое давление напорных трубопроводов устанавливается проектом. Системы испытывают с помощью приводных и ручных гидропрессов. Испытание считается законченным, а результаты — удовлетворительными, если в течение 10 мин давление по манометру упадет не более чем на 0,05 МПа. Перед засыпкой траншеи трубу с обеих сторон подбивают грунтом, засыпают и утрамбовывают приямки. Траншеи засыпают слоями 0,2—0,3 м и утрамбовывают их. Водомеры устанавливают на расстоянии 1 м от места прохода трубы через наружную стену. Если водопроводный ввод прокладывают через фундамент здания, то между трубой и фундаментом должен быть оставлен промежуток не менее 10 см, заполненный мятой глиной. В том случае, если к действующей водопроводной сети требуется присоединить дворовую сеть, то приходится выключать городскую сеть для врезки в нее фасонных частей ответвления, тем самым нарушается нормальная эксплуатация сети.

Общие требования к системам канализации

Проектирование схем водоотведения ведется с обязательным учетом требований ГОСТ Р 21.1101, а также с опорой на следующие особенности внешней среды:

Рельеф местности
Экологические и климатические условия
Геологические характеристики
Гидрологические параметры

При проектировании инженерных коммуникаций допускается объединение систем канализации, обслуживающих разные объекты, но здесь важно убедиться в наличии необходимых технических возможностей. Вместе с этим рекомендуется не забывать о внедрении специальных мер и технологических решений, помогающих в сбережении природных ресурсов

В частности, можно предусмотреть возможность для вторичного использования очищенных вод, например, для орошения земель или создания производственно-технического водоснабжения.

Инженерные решения и очередность их внедрения должны иметь техническое и экономическое обоснование. Вместе с этим они должны отвечать актуальным экологическим и санитарно-гигиеническим требованиям, изложенным в следующих документах:

СанПиН 2.1.6.1032
СанПиН 2.1.5.980
СанПиН 2.1.5.2582

При разработке схемы водоотведения инженеры-проектировщики должны обеспечивать возможность для постоянного поддержания безаварийной работы канализационной системы. Делается это путем внедрения разных решений и мер. Их перечень зависит от степени ответственности объекта. Где-то будет достаточно предусмотреть возможность для резервирования системно значимых элементов схемы водоотведения, а в других проектах требуется учитывать необходимость подключение дополнительных источников электропитания и полное дублирование всех коммуникаций.

Расположение отдельных элементов канализации нужно согласовывать не только с заинтересованным лицами, но и с рядом инстанций. В их число входят:

Организации, занимающиеся санитарным надзором
Органы местного самоуправления
Организации, отвечающие за охрану рыбных запасов
Органы управления речного и морского флота (при условии выпуска сточных вод в судоходные зоны)

Организация внешней системы водоотведения

Полный перечень ведомств, чье согласование может потребоваться для создания системы канализации, указан в СанПиН 2.1.5.980 и в СанПиН 2.1.5.2582.

Особенности монтажа

Прежде чем проложить трубопровод, учитывают следующие критерии:

глубину промерзания почвы и заложения трубы;
температура жидкости;
режим подачи воды.

Если необходимо провести магистральный трубопровод, тогда глубина заложения труб рассчитывается индивидуально. При этом учитывается режим, в котором будет работать система. Расчеты могут проводиться самостоятельно либо с помощью специалистов. В любом случае значение основного показателя зависит от внешних нагрузок, оказываемых на почву и климатических условий местности.

Линия трубопровода соответствует рельефу земельного участка. При обустройстве системы учитывается уклон, который нужно соблюдать на ровной местности. С помощью такого уклона обеспечивается возможность опорожнения сети и выход воздушных масс в максимальных точках водопровода. Последний процесс протекает с помощью вантузов.

Если для обустройства системы используют арматуру и фасонные части со специальными соединениями, тогда в местах их монтажа обустраиваются кирпичные либо готовые колодцы. Их параметры зависят от габаритов используемой арматуры и глубины сети. Колодец может иметь прямоугольную либо круглую форму. Над почвой колодец закрывается специальным люком. Его можно купить либо изготовить из чугуна.

При монтаже внутренней системы придерживаются открытого способа. Трубопровод прокладывается над строительными конструкциями. Такое техническое решение облегчает процесс монтажа и эксплуатацию всей системы. Прокладка любой сети водоснабжения может производиться самостоятельно либо с помощью профессионалов.

Для укладки используют уровень и прочий строительный инвентарь. По завершении монтажных работ система проверяется на герметичность. Если выявлены протечки, их устраняют в кратчайшие сроки. Только после ремонтных работ допускается повторный запуск системы водоснабжения.

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

прочность, чтобы выдержать внешние и внутренние нагрузки;
герметичность;
гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

объем подаваемой жидкости;
тип грунта;
рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Этапы проектирования систем водоснабжения и водоотведения

Разработка плана размещения элементов водоснабжения и канализации ― трудоемкая работа. Она проводится поэтапно.

Формирование общей концепции системы обеспечения здания и сооружения
Подготовка техзадания и его утверждение
Составление предварительной эскизной схемы инженерной сети с перечнем используемого оборудования и указанием мест его установки
Разработка проектной и рабочей документации, ее согласование
Подготовка смет и других финансовых расчетов

Проектная документация будущей сети водоснабжения и водоотведения будет включать в себя:

Перечень исходных данных
Сформулированное техническое задание
Генплан с обозначенными точками ввода, которые указывает ресурсоснабжающая организация
Перечень используемого оборудования и технических изделий
Проект и документы, подтверждающие его согласованности с ведомственными организациями

Для оперативной подготовки полного пакета документов обращайтесь в компанию «Авитек Инжиниринг». Она специализируется на разработке наружных инженерных сетей и работает в этой области с 2006 года. Клиентами компании уже стали ресурсоснабжающие и управляющие организации, промышленные и производственные предприятия разного масштаба, а также собственники коттеджных поселков, владельцы коммерческих и складских комплексов. Столь высокий уровень доверия доказывает профессионализм команды «Авитек Инжиниринг», что и является главным критерием для выбора проектной компании.

БЫТОВАЯ КАНАЛИЗАЦИЯ

В систему канализации поступают следующие стоки: — бытовые стоки от здания.

Бытовые стоки по системе проектируемой самотечной канализации отводятся в существующую сеть диаметром 200мм.

− суточный – 143,75 м3/сут

− максимальный часовой – 3,56 м3/час

− максимальный секундный –3,14л/с.

Сети бытовой канализации прокладываются из полипропиленовых труб Pragma ф.

Канализационные колодцы из сборных железобетонных элементов покрыть битумной изоляцией для мокрых грунтов.

Сброс поверхностных вод с кровли и прилегающей территории и дренажных вод направляются на рельеф местности по согласованию с органами Госконтроля

Особенности прокладки

Трубы наружной системы могут прокладываться разными способами:

по эстакадам и опорам (с обязательным утеплением);
под землёй в траншеях, для рытья которых, в зависимости от диаметра трубопровода, используют специальную технику или ручную силу;
под землёй бестраншейным способом.

Глубину прокладки труб системы наружного водоснабжения выбирают в зависимости от уровня промерзания грунта в данном регионе. В центральной части страны рекомендуется закладывать водопровод на 1,6-1,8 м под землёй. В южной полосе такая глубина может быть на уровне 1-1,5 м, в северных – до 3 м и больше. Требования одинаковые и для наружного водопровода в частных домах, и для централизованного водоснабжения.

Траншею для прокладки труб обычно имеют сечение в форме трапеции с основанием на уровне земли. Ширина её должна быть не меньше 50 см в нижней части и от 80 см в верхней. Траншея прокладывается с уклоном в 5 градусов в сторону источника. При наличии утепления трубы допускается закладывать на меньшую глубину. Летние, применяемые на даче, трубопроводы можно не утеплять, однако при подготовке наружной системы из неё обязательно сливается вода.

Для наружного водопровода обязательно выполняется утепление. Для этого применяют специальные цилиндровые утеплители или рулонные теплоизоляторы. Допускается использовать кожуховую теплоизоляцию, отличающуюся высоким уровнем герметичности. Не рекомендуется применение жёстких утеплителей типа пенопласта или пенополистирола.

Как проходит установка систем водоснабжения

Монтаж систем водоснабжения включает в себя несколько этапов:

Первый – это ремонтные работы, которые состоят в замене участков систем водоснабжения. Такие работы длятся, как правило, не больше дня, однако, при больших объемах срок может увеличиться. Сюда входит замена стояков, лежаков и прочие работы. Цена составляет от 5 тысяч рублей.

Второй этап – монтаж систем водоснабжения

В данном случае важно, чтоб специалист имел достаточную квалификацию, так как укладка труб, их соединение и прочие работы должны проводиться максимально качественно.

Также особое внимание уделяется качеству материалов, так как от этого зависит срок эксплуатации системы. Стоимость монтажа систем водоснабжения зависит от метража и наличия сопутствующих видов работ

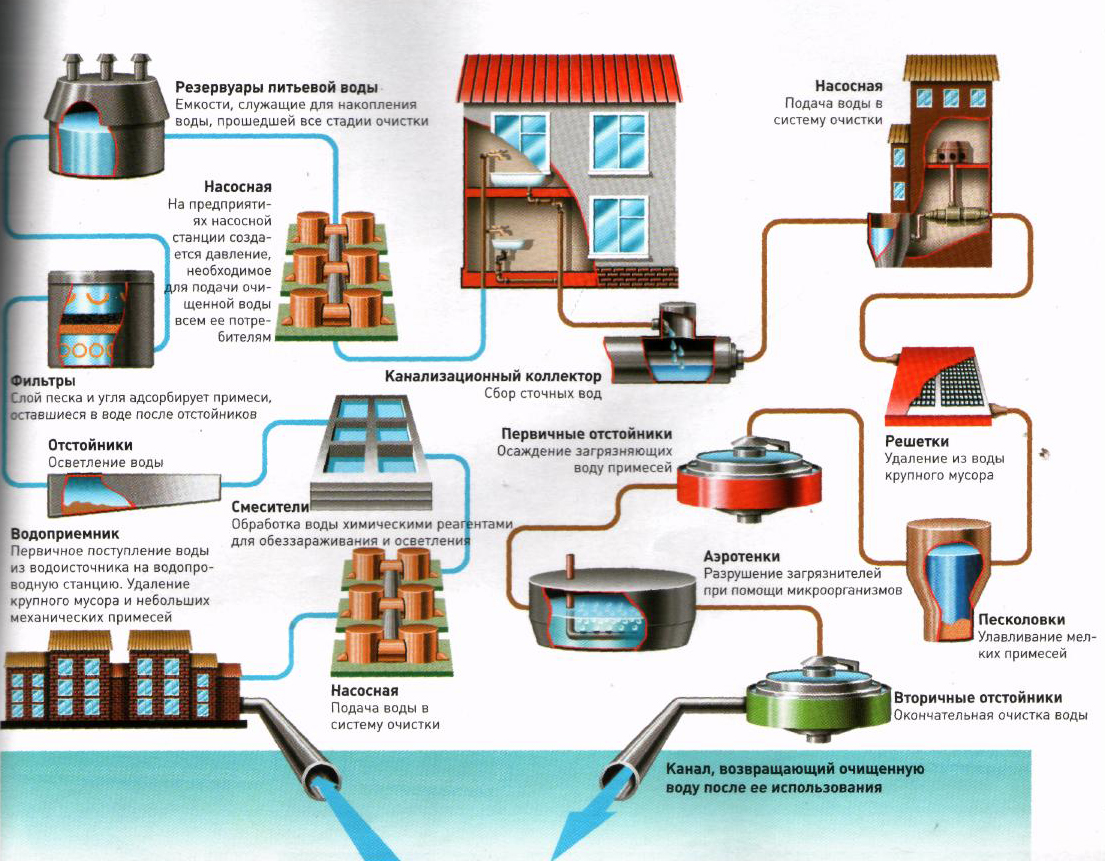

В частности, в Омске ежесуточное водопотребление может достигать около 600 тысяч кубометров, из которых половину забирают жители, а примерно другую половину объёма воды потребляют предприятия.

Показатели городских водопроводов делятся на количественные и качественные.

Количественными показателями водопроводов, как гидравлических систем, являются расходы и напоры. Например, для такого крупного города как Омск норма расхода холодной и горячей воды на жителя составляет около 300 л/сут. В одноэтажной неблагоустроенной застройке при водоразборе из колонок водопотребление жителя уменьшается до 30-50л/сут. Напор в сети наружного водопровода (считая от оси трубы) должен находится в пределах 10 < H < 60 метров водяного столба.
