Основные размеры кровельных саморезов
Кровельные саморезы могут 4,8 мм и 5,5 мм толщиной.
Саморезы 4,8 мм — это стандарт для крепления профнастила или металлочерепицы к деревянной обрешетке. Хотя некоторые саморезы по металлу тоже такой толщины. А вот метизы толщиной 5,5 мм используются только для крепления кровельного покрытия к металлической обрешетке или соединения листов друг с другом в месте продольных нахлестов. При этом завинчивается крепеж в верх волны.
Размеры шляпок кровельных саморезов стандартные — все они рассчитаны под биту шуруповерта. Очень редко встречается импортный крепеж, рассчитанный как под шестигранник, так и под плоскую или крестообразную биту. В этом случае шлиц прорезают в головке самореза, но на ее размеры это никак не влияет.
А вот по длине кровельные саморезы могут быть очень разные — от 19 мм до 250 мм. При этом длина до 90 мм считается стандартной, а более длинные метизы выпускаются только под заказ.
Основные размеры кровельных саморезов с описанием их назначения сведены в таблице ниже.
| Толщина, мм | Длина, мм | Вес 1000 штук, кг | |
| По дереву | 4,8 | 19 | 4,04 |
| 4,8 | 25 | 4,61 | |
| 4,8 | 28 | 5,16 | |
| 4,8 | 35 | 5,7 | |
| 4,8 | 38 | 6,18 | |
| 4,8 | 40 | 6,25 | |
| 4,8 | 50 | 7,81 | |
| 4,8 | 60 | 9,4 | |
| 4,8 | 70 | 10,7 | |
| 4,8 | 90 | 13,76 | |
| По металлу | 4,8 | 19 | 4,15 |
| 5,5 | 19 | 5,04 | |
| 5,5 | 25 | 5,74 | |
| 5,5 | 32 | 6,43 | |
| 5,5 | 38 | 7,2 | |
| 5,5 | 45 | 8,13 | |
| 5,5 | 50 | 8,53 | |
| 5,5 | 60 | 9,81 | |
| 5,5 | 70 | 10,92 |
Вес крепежа в таблице — приблизительный. Он сильно зависит от размеров головки кровельных саморезов и сверла, которые отличаются у разных производителей.
Как выбрать длину самореза
Для того чтобы крепление элементов конструкции было надежным и безопасным необходимо правильно подобрать длину крепежа.
При выборе длины метиза для крепления деревянных элементов конструкции, чаще всего, руководствуются простым правилом: саморез должен углубляться в базовую деталь на треть высоты прикрепляемого элемента. Другими словами, если высота прикрепляемой детали равняется 30 мм, для надежного крепления, саморез должен войти в основание не менее чем на 10 мм. Несложные вычисления показывают, что в этом случае, вполне достаточно самореза длиной 40 мм. Если расчетная длина не соответствует стандартной длине крепежа, следует использовать ближайший больший размер.
При креплении к стационарному основанию, например, к бетонной стене, необходимо учесть несколько факторов:
- длина самореза должна быть больше высоты прикрепляемой детали в 2 – 2,5 раза;
- для того чтобы саморез не уперся в бетонное основание необходимо учесть глубину посадочного отверстия и длину пластмассового дюбеля;
- крепить массивные элементы конструкции к стационарному основанию предпочтительнее с помощью оцинкованных или желтопассивированных метизов, поскольку их несущая способность заметно выше чем у фосфатированных или оксидированных саморезов;
- для ввинчивания в пластмассовый дюбель предпочтительнее использовать саморезы с крупным шагом резьбы.
Важно!
При соединении элементов конструкции саморезы не должны проходить насквозь, это не только способствует появлению трещин, но и может привести к серьезным травмам.
Виды саморезов: характеристики, особенности, свойства, применение, рекомендации специалистов
Перед тем, как проводить работы с саморезами, необходимо точно определиться с их количеством. Кроме этого нужно выбрать инструмент, которым будут проводиться работы по ввинчиванию саморезов.
Точное количество саморезов для работы подсчитать не трудно. После этого необходимо пойти в любой строительный магазин и приобрести нужное количество метизов. В любом строительном магазине имеется широкий ассортимент подобных изделий, однако продаются саморезы чаще всего на развес. Найти соответствие между весом и количеством, а также подсчитать затраты на приобретение поможет наш расчёт саморезов. Кроме того, не стоит забывать о том, что нужно приобрести саморезы правильного типа. Они бывают для дерева и универсальные. Хоть универсальные саморезы тоже с лёгкостью можно ввинчивать в дерево, всё же рекомендуется этого не делать, так как маленькие канавки таких саморезов, учитывая вязкость древесины, не дадут гарантий того, что крепление удержится достаточно долго.
Теперь нужно выбрать инструмент для монтажа саморезов. Стоит отметить, что шляпки саморезов могут иметь не только разные размеры, а ещё и разные впадинки для отвёрток. Данные углубления могут быть не только под плоскую или крестовую отвёртку, но и под специальный вид отвёрток и ключей. Если копнуть ещё глубже, то окажется, что крестовые впадинки могут иметь разную форму и размеры.
Итак, для того, чтобы не иметь проблем с монтажом такого метиза, как саморез, необходимо иметь в наличии либо подходящую отвёртку, либо шуруповёрт с внушительным набором сменных насадок. Необходимо помнить, что в процессе эксплуатации шуруповёрта, его насадки будут изнашиваться, поэтому необходимо позаботиться об их регулярной замене. Причём, лучше не дожидаться, пока насадка сломается, а заменить её заранее, так как поломка может застать врасплох в самый не подходящий для этого момент. Насадки тоже нужно выбирать правильные. Дольше всего будут служить насадки, сделанные из инструментальной стали с различными упрочняющими добавками. Насадки требуется тщательно выбирать и обязательно примерять к головке метиза. Не стоит брать первую попавшуюся насадку. Лучше примерять все, а потом сделать выбор.
Выбор между отвёрткой и шуруповёртом очевиден, если необходимо работать с большим количеством саморезов. Если же работа простая, заключающаяся в монтировании нескольких метизов, то можно воспользоваться отвёрткой. Главное, чтобы она была удобная и имела толстую деревянную или прорезиненную рукоятку. В остальных случаях лучше взять шуруповёрт. Закрутить саморез им очень легко и быстро. При выборе шуруповёрта нужно учитывать, что существует два вида этих приборов. Бывают шуруповёрты с питанием от электросети и аккумуляторные шуруповёрты. Лучше воздержаться от приобретения дешёвого аккумуляторного шуруповёрта, потому что он совершенно не годится для затяжной работы. Такие приборы не любят длительных простоев, а также у них часто отсутствует контроль зарядки аккумулятора. Поэтому если выбирать шуруповёрт, то стоит: либо смотреть в сторону дорогих профессиональных аккумуляторных решений, либо просто купить прибор с питанием от электросети.
С какими бы строительными или отделочными работами вы не столкнулись, в 9 случаях из 10 придется иметь дело с саморезами по металлу.
Эта публикация представляет собой своеобразную «смесь» справочных материалов и некоторых собственных соображений автора. Здесь вы найдете таблицы с размерами и советы по использованию этих изделий.
Рекомендации по выбору кровельных саморезов
От надежности кровельных саморезов зависит насколько долго прослужит покрытие крыши. Быстро изнашиваясь, крепеж приводит к нарушению целостности кровли
Поэтому, важно уделить внимание выбору метизов

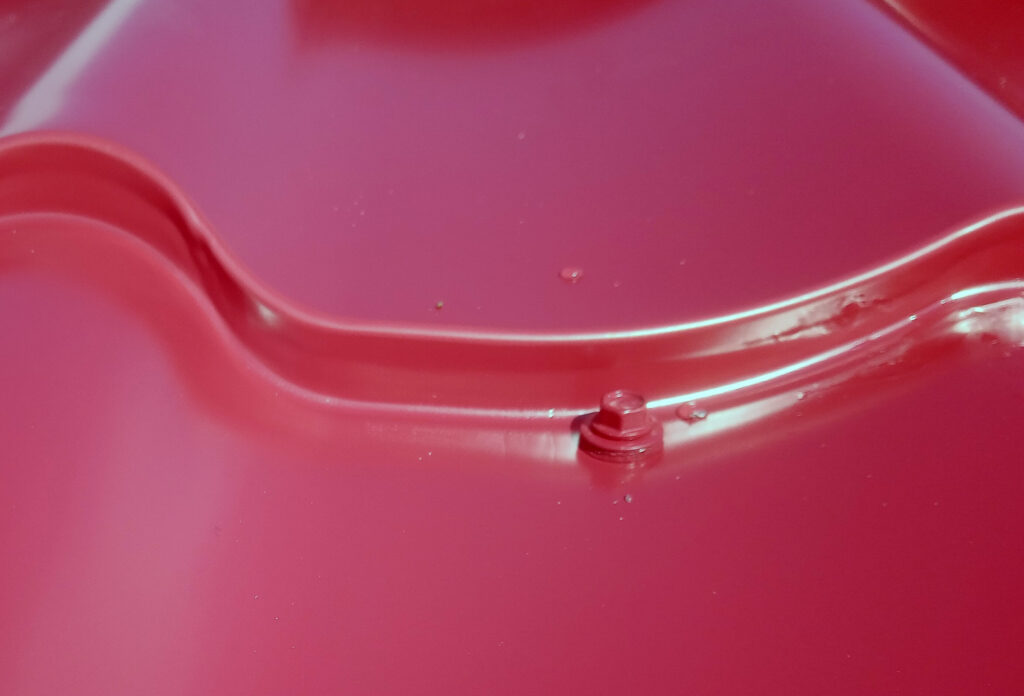

Монтаж металлочерепицы кровельным саморезом.
Для этого можно руководствоваться следующими рекомендациями:
Все известные производители стараются клеймить свою продукцию. Соответствующую маркировку можно найти на шляпке метиза. Отсутствие клейма может указывать на молодую или недобросовестную компанию, которая в большинстве случаев использует металл низкого качества и нарушает правила технологического процесса.
Прочтите информацию о толщине цинкового покрытия. Ее оставляют на информационном листе, закрепленном поверх упаковки
Плотность покрытия не должна быть менее 12 мкм.
Резиновый уплотнитель, как одна из деталей, имеющих важное значение для сохранения прочности соединения, располагает своими нормами к производству. Рекомендуемая высота – от 2 мм.
Уплотнитель и пресс-шайба должны представлять единое целое не отслаиваясь друг от друга.
При работе ключами или головками под шестигранник, полимерное покрытие должно сохранять свою целостность.
Всегда отдавайте предпочтение метизам от известных производителей. Не стоит экономить на покупке крепежа, так как от этого определяется насколько долго сможет прослужить кровельное покрытие.
Саморезы для крепления профилей «семечки»
Эти изделия более известны под народным названием «семечки» из-за своей внешней схожести с семенами подсолнечника. Встречаются как черные, с фосфатным покрытием, так и оцинкованные. Из-за очень острого кончика и небольших размеров идеально подходят для скрепления профилей, толщиной до 0,9 мм.
Данные метизы встречаются в исполнении со сверлом – для закручивания в металл толщиной до 2мм. Все саморезы имеют шлицы под биту PH2.
| Размер | Lдлина, мм | Aдиаметр головки, мм | Hвысота головки, мм | D1наружный диаметр, мм | D2внутренний диаметр, мм | Вес 1000 шт, кг |
|---|---|---|---|---|---|---|
| Острый наконечник3,5×11 | 10,45-11,55 | 7,39-8,00 | 2,45-2,92 | 3,42-3,58 | 2,76-2,92 | 1,13 |
| Сверло3,8×11 | 10,20-11,80 | 7,60-8,00 | 2,70-3,00 | 3,75-3,95 | 2,76-2,92 | 1,13 |
Саморезы и шурупы
Одним из направлений нашей работы является поставка саморезов и шурупов широкого ассортимента производства Китай.
Саморезы представлены различных наименований:
- гипсокартон-дерево ( ГД )черные
- гипсокартон-металл (ГМ ) черные
- для тонких пластин ( ММ острые) оцинкованные
- для тонких пластин со сверлом ( ММ сверло ) оцинкованные
- кровельные ( КРС) оцинкованные
- кровельные ( КРС ) крашенные по RAL
- универсальные оцинкованные (Шуц
Саморезы различаются так же по конструкции и делятся на:
- Саморезы с потайной или полупотайной головкой
- С полукруглой головкой (с прессшайбой или без)
- С цилиндрической головкой
- С шестигранной головкой
По размерам саморезы отличаются диаметром стержня, которому соответствует ряд значений длины. Стандартные диаметры саморезов по дереву и металлу такие: 3,5 мм, 3,8мм, 4,2 мм, 4.8мм. Таким образом, обозначение самореза состоит из диаметра и длины, например, так:
3,5х76 или 4,8х152мм
Купить саморезы и шурупы можно в нашем интернет магазине. Для этого Вам поможет информация по весу, размеру саморезов и другим характеристикам. В случае возникновения вопросов, пожалуйста, свяжитесь с нами по многоканальному телефону и менеджеры посоветуют какие саморезы лучше выбрать для ваших целей.
Таблица для расчета веса саморезов ГД и ГМ за 1000 штук
| Размер, мм | Вес, кг | |
| 3,5х16 | 0,80 | |
| 3,5х19 | 0,91 | |
| 3,5х25 | 1,08 | |
| 3,5х32 | 1,25 | |
| 3,5х35 | 1,43 | |
| 3,5х41 | 1,69 | |
| 3,5х45 | 1,83 | |
| 3,5х51 | 2,00 | |
| 3,5х55 | 2,38 | |
| 3,8х64 | 2,64 | |
| 4,2х75 | 3,50 | |
| 4,2х89 | 4,04 | |
| 4,8х100 | 6,20 | |
| 4,8х110 | 6,70 | |
| 4,8х127 | 8,07 | |
| 4,8х152 | 9,20 |
Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического. Таблица для расчета веса саморезов ММ за 1000 штук
| Размер ММ, мм | Вес, кг | |
| 4,2х13 | 1,15 | |
| 4,2х16 | 1,33 | |
| 4,2х19 | 1,44 | |
| 4,2х25 | 1,80 | |
| 4,2х32 | 2,19 | |
| 4,2х38 | 2,49 | |
| 4,2х41 | 2,64 | |
| 4,2х51 | 3,23 |
Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического. Таблица для расчета веса кровельных саморезов за 1000 штук
| Размер, мм | Вес, кг | |
| 4,8х29 | 5,16 | |
| 4,8х35 | 5,67 | |
| 4,8х51 | 5,92 | |
| 4,8х60 | 7,58 | |
| 4,8х65 | 8,15 | |
| 4,8х70 | 8,42 | |
| 4,8х80 | 9,46 | |
| 5,5х19 | 5,14 | |
| 5,5х25 | 5,70 | |
| 5,5х32 | 6,45 | |
| 5,5х38 | 7,10 | |
| 5,5х51 | 8,85 | |
| 6,3х19 | 7,94 | |
| 6,3х25 | 8,78 | |
| 6,3х32 | 10,60 | |
| 6,3х38 | 11,80 | |
| 6,3х51 | 12,88 | |
| 6,3х80 | 17,84 | |
| 6,3х152 | 29,30 |
Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического. Таблица для расчета веса универсальных саморезов за 1000 штук
| Размер, мм | Вес, кг | Размер, мм | Вес, кг | |
| 2,5х12 | 0,33 | 4,5х25 | 1,82 | |
| 2,5х16 | 0,39 | 4,5х30 | 2,20 | |
| 2,5х25 | 0,58 | 4,5х35 | 2,52 | |
| 3,0х10 | 0,39 | 4,5х40 | 2,75 | |
| 3,0х12 | 0,43 | 4,5х45 | 3,12 | |
| 3,0х16 | 0,56 | 4,5х50 | 3,30 | |
| 3,0х20 | 0,62 | 4,5х60 | 3,95 | |
| 3,0х25 | 0,78 | 4,5х70 | 4,60 | |
| 3,0х30 | 0,92 | 4,5х80 | 5,24 | |
| 3,0х35 | 1,06 | 5,0х20 | 1,92 | |
| 3,0х40 | 1,21 | 5,0х25 | 2,32 | |
| 3,5х16 | 0,72 | 5,0х30 | 2,73 | |
| 3,5х20 | 0,87 | 5,0х35 | 3,12 | |
| 3,5х25 | 1,02 | 5,0х40 | 3,38 | |
| 3,5х30 | 1,21 | 5,0х45 | 3,70 | |
| 3,5х35 | 1,38 | 5,0х50 | 4,16 | |
| 3,5х40 | 1,58 | 5,0х60 | 4,80 | |
| 3,5х45 | 1,82 | 5,0х70 | 5,52 | |
| 3,5х50 | 2,02 | 5,0х80 | 6,32 | |
| 4,0х12 | 0,85 | 5,0х90 | 7,00 | |
| 4,0х16 | 0,98 | 5,0х100 | 7,70 | |
| 4,0х20 | 1,17 | 5,0х120 | 9,13 | |
| 4,0х25 | 1,40 | 6,0х30 | 3,85 | |
| 4,0х30 | 1,62 | 6,0х40 | 5,02 | |
| 4,0х35 | 1,87 | 6,0х45 | 5,52 | |
| 4,0х40 | 2,08 | 6,0х50 | 6,03 | |
| 4,0х45 | 2,33 | 6,0х60 | 7,22 | |
| 4,0х50 | 2,60 | 6,0х70 | 8,26 | |
| 4,0х60 | 3,12 | 6,0х80 | 9,30 | |
| 4,0х70 | 3,44 | 6,0х90 | 10,40 | |
| 4,0х80 | 3,95 | 6,0х100 | 11,45 | |
| 4,5х16 | 1,20 | 6,0х120 | 12,53 | |
| 4,5х20 | 1,50 | 6,0х140 | 16,00 |
Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического. ПРАЙС-ЛИСТ
Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80
| 1,6 | 7, 10, 13 | 4,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60 |
| 2,0 | 7, 10, 13, 16 | 5,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70 |
| 2,5 | 7, 10, 13, 16, (18), 20, (22), 25, | 6,0 | (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 |
| 3,0 | 10, 13, 16, (18), 20, (22), 25, 30 | 8,0 | 50, 60, 70, 80, 90, 100 |
| 3,5 | 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 | 10,0 | 80, 90, 100 |
Как же тогда выбирают саморезы по длине и диаметру? Высчитывают/определяют длину, которая нужна, определяются с типом головки. Потом смотрят диаметры и делают окончательный выбор. Сразу скажем, что для древесины принцип «толще — значит лучше» не работает. Это можно применить для металла. Для древесины лучше более тонкие, но с хорошей резьбой и из хорошего металла. Вот это идеальный вариант.
Если параметры саморезов у производителя «свои», они указываются в описании
Но этого недостаточно. В магазине обычно предлагают до десятка вариантов одного размера, но разных производителей. И если с металлом и типом обработки определиться более-менее просто, то выбрать какой марки брать сложно. Есть, конечно, проверенные, но они стоят дорого. Хотя, если взять дешевые, в брак может уходить 30-50%. Какой брак? То гнутся, то шляпки отлетают. Это не всегда, но часто. Если вам «повезет» нарваться на такой крепеж, то получится, что купить «дорогие» было бы не дороже. Ну, или не намного дороже.
Какими бывают кровельные саморезы
Все кровельные саморезы делятся на две большие группы: по дереву и по металлу.
Саморезы по дереву предназначены для крепления металлических листов к обрешетке из доски, бруса, древесно-стружечных плит и фанеры. У таких саморезов увеличенный шаг резьбы с высоким гребнем, поэтому при вкручивании они уплотняют древесину между витками. За счет этого крепеж плотно держится даже в рыхлых породах древесины.
Саморезы по металлу позволяют выполнять монтаж металлочерепицы и профнастила на металлическую обрешетку. Причем без предварительного засверливания мест крепления, если стенка профильной трубы не слишком толстая — обычно до 2,5 мм. Для этого они оснащены сверлом на конце и невысокой частой резьбой, за счет которой крепеж надежно удерживается в сравнительно тонкой, но очень плотной и твердой стальной стенке.
В зависимости от размеров сверла кровельные саморезы по металлу могут быть обычными и усиленными. У усиленного крепежа сверло примерно в два раза длиннее и немного отличается по форме от стандартного. Благодаря этому некоторые усиленные саморезы способны пробить металлическое основание до 4 мм толщиной.
У саморезов по дереву тоже может быть сверло, но оно значительно меньше. Такие кровельные саморезы используют для монтажа толстых стальных листов — от 0,7 мм и более. Более тонкие листы можно монтировать с помощью крепежа с простым острым наконечником.
С крестовыми шлицами
Такой шуруп используют для отделочных работ во внутреннем или внешнем ремонте. По форме винта самореза (т.е. острия метиза) можно встретить самонарезающие модели (как у самореза бура) и просто отточенный конец. По длине есть также мелкие, средние или крупные виды. Усилить фиксацию метиза в плоскости рекомендуется специальными дюбелями под саморез.
Легко монтируются на любую поверхность, на доски, гкл или металлические поверхности, за что получили особую популярность и статус универсальные. Но, за счет дополнительной антикоррозийной обработки латунью или цинком, являются более дорогим строительным материалом.
Технические характеристики
Рассматривая кровельные саморезы (они же метизы или крепежные элементы), как говорится в разрезе, можно сказать, что состоят они из трех частей с разным функциональным предназначением. Это:
- Сверло, или бур на острие самореза, облегчающие самозасверливание.
- Тело с резьбой, обеспечивающей вкручивание и заглубление крепежа в обрешетку из дерева или металла.
- Шляпка, или головка, служащая для ввертывания самореза и дальнейшей фиксации кровельного материала.
В силу специфичности применения кровельные саморезы изготавливаются из прочных марок углеводородистой стали. Последующее покрытие цинком, обеспечивает их защиту от коррозийного разрушения. Помимо оцинкованных, в продаже можно встретить экземпляры, выполненные из «нержавейки», но стоимость их при этом значительно выше.
Что касается формы шляпок, то помимо стандартной круглой формы, под крестовую отвертку, выпускаются саморезы с фигурной шестигранной шляпкой. Работать с таким крепежом удобнее и поэтому он наиболее популярен при монтажах кровель.
Говоря о размерах, подразумевается соотношение диаметра к длине изделия. Относительно кровельных саморезов, существующий диапазон размеров достаточно широкий и обеспечивает надежный крепеж кровельных материалов с различной конфигурацией профиля. Само собой размер влияет и на вес изделия.
Но самой отличительной особенностью данного типа крепежа является комплектация его специальной шайбой. Шайба представляет собой комбинированную, под действием высоких температур, конструкцию из металла и резины. Имея круглую форму, она предназначена для более плотного прижатия материала к обрешетке с одновременной герметизацией отверстия под головкой самореза.
В таблице ниже приведены некоторые сравнительные характеристики самых ходовых образцов крепежа:
| Размер | Наружный диаметр мм. | Диаметр сверла
мм. |
Длина сверла мм. | Диаметр шайбы мм. | Толщина резины мм | Толщина шайбы мм. | Прибл. вес за 1000 шт.кг |
| 4,8х19 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 3,10 |
| 4,8х25 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 3,70 |
| 4,8х32 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 4,20 |
| 4,8х38 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 4,80 |
| 4,8х50 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 5,80 |
| 5,5х25 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 6,33 |
| 5,5х32 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 7,55 |
| 5,5х38 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 7,84 |
| 5,5х50 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 8,40 |
| 6,3х25 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 9,45 |
| 6,3х32 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 9,50 |
| 6,3х38 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 10,45 |
Ну и последнее, может напрямую и не относящееся к техническим характеристикам. Для обеспечения эстетичного сочетания с кровельным материалом, производители окрашивают верхнюю часть и шайбы крепежа в различные тона.
Окраска, производимая порошковыми лакокрасочными смесями с дальнейшим обжигом в муфельных печах, должна сохранять этот самый эстетичный вид максимально длительное время. И если уже на этапе монтажа происходит отставание краски, это признак некачественного крепежного материала.
Маркировка и расшифровка
Каждое заводское изделие маркируется. По коду легко узнать, для чего предназначен крепеж.
- Первым следует наименование – саморез.
- Исполнение – в конце кода приведен стандарт, по которому изготовлен крепеж. Но вторая цифра в маркировке указывает, какой именно конструктивный вариант из стандарта был использован: под плоскую отвертку, под крестовую.
- Третья цифра – номинальный диаметр.
- Четвертая цифра – длина от конца до основания головки.
- Следующий блок – материал. Если он не указывается, по умолчанию это низкоуглеродистая сталь. Затем может указываться покрытие.
- Последние цифры – толщина слоя покрытия в мкм.
Код завершается указанием применяемого стандарта ГОСТ.
ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ В ПОЛУЗАЩИТНОМ КОЖУХЕ
Оборудование для высадки (производства) саморезов и шурупов в полузащитном кожухе сравнительно проще в эксплуатации по сравнению с моделями в защитном кожухе, и более экологически чистое. В настоящее время данное оборудование является самым популярным выбором среди наших клиентов. Холодновысадочное оборудование в полу-защитном кожухе представлено станками больших и средних размеров, идеально подходит для производства высококачественных больших и микроскопических винтов, применяемых в машинном оборудовании, автомобилестроении, фото-электронике, точной электронике, мобильных телефонах (iPhone), электротехнике, автомобильной промышленности и др. Крепёжная продукция данного оборудования выдерживает удары и вибрацию.
Спецификация оборудования для производства саморезов и шурупов модель RA-5S
| Макс. диаметр заготовки | 0.8-3 мм |
|---|---|
| Макс. длина заготовки | 24 мм |
| Длина хода ползуна | 38 мм |
| Производительность | 170-200 шт./мин. |
| Диаметр основной матрицы | 20 мм |
| Диаметр отрезной матрицы | 13.5 мм |
| Пуансон 1-й позиции | 18 мм |
| Пуансон 2-й позиции | 18 мм |
| Мощность основного двигателя | 1 л.с. |
| Масляный насос | ¼ л.с. |
| Габариты станка, ДхШхВ | 1650x1100x1560 см |
| Вес нетто | 820 кг |
| Вес брутто |
880 кг |
Технические характеристикии оборудования для производства саморезов и шурупов
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производ., шт./мин. |
Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность привода | Масляной насос | Параметры станка ДxШxВ, мм |
Вес-нетто, кг | Вес-брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-5S | 0.8-3 мм | 24 мм | 38 мм | 170~200 | 20 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 1650x1100x1560 | 820 | 880 |
| RA-5.5S | 2-3.5 мм | 28 мм | 46 мм | 200~250 | 25 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 1750x1150x1550 | 980 | 1050 |
| RA-10S | 2-4 мм | 32 мм | 58 мм | 190~220 | 30 мм | 15 мм | 24 мм | 20 мм | 2 л.с. | ¼ л.с. | 1850x1300x1720 | 1050 | 1160 |
| RA-15S | 4-5 мм | 64 мм | 92 мм | 150~180 | 34.5 мм | 19 мм | 31 мм | 31 мм | 2 л.с. | ¼ л.с. | 2100x1100x1320 | 1750 | 1840 |
| RA-15S | 4-5 мм | 76 мм | 110 мм | 150~180 | 34.5 мм | 19 мм | 31 мм | 31 мм | 2 л.с. | ¼ л.с. | 2100x1100x1320 | 1860 | 1980 |
| RA-20S | 4-6 мм | 76 мм | 124 мм | 90~110 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 2400x1400x1500 | 2645 | 2750 |
| RA-20S | 4-6 мм | 102 мм | 156 мм | 80~100 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 2650x1500x1500 | 3210 | 3360 |
Какой нужен диаметр сверла по металлу для отверстий под кровельный саморез 4,8 мм? Сверло 4 мм подойдёт?
Какой нужен диаметр сверла по металлу для отверстий под кровельный саморез 4,8 мм? Сверло 4 мм подойдёт?
Кровельные саморезы идут с сверлом. Вот табличка, может будет полезна: толщина металла/сверла в мм; 1/2,5; 2,7/1,5; 2,9/2,0; 3,0/3,0; 3,1/4,0. От дюбеля зависит очень многое. Зона распора дюбеля, количество сегментов дюбеля и, конечно, назначение. Под каждый материал подбирается соответствующий дюбель (бетон, ячеистый бетон, кирпич, пустотелый кирпич, ГКЛ, ГВЛ, и т. д. Есть такое правило: если саморез используется в дереве — сверло подбирается по диаметру оси шурупа без его резьбы. Если в металл: острый имеет просверливающую способность до 0.9 мм. Со сверлом от 0.9 до 2.0 мм. (опять же зависит от сверла самореза, его длины и толщины).
Кровельные саморезы
Саморезы, предназначенные для крепления кровли к металлу имеют меньший шаг резьбы и большую толщину. Максимальная толщина металлического основания характеризуется максимальной способностью сверления в таблице ниже.
| Размер | L длинна, мм | D наружный диаметр, мм | Dp диаметр сверла, мм | Макс. способ. сверления, мм | Dw диаметр шайбы, мм | S размер под ключ, мм |
|---|---|---|---|---|---|---|
| Для крепления к деревянному основанию | ||||||
| 4,8×29 | 27,75 – 30,75 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| 4,8×38 | 36,75 – 39,25 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| 4,8×50 | 48,75 – 51,25 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| 4,8×60 | 58,75 – 61,25 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| 4,8×70 | 68,50 – 71,50 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| 4,8×80 | 78,50 – 81,50 | 4,70 – 4,85 | 2,80 – 3,00 | – | 13,80 – 14,20 | 7,70 – 7,90 |
| Для крепления к металлическому основанию | ||||||
| 5,5×19 | 18,00 – 20,00 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×25 | 24,00 – 26,00 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×32 | 30,75 – 33,25 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×38 | 36,75 – 39,25 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×51 | 49,75 – 52,25 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×64 | 62,75 – 65,25 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 5,5×76 | 74,50 – 77,50 | 5,28 – 5,46 | 4,55 – 4,70 | 5,30 | 13,80 – 14,20 | 7,78 – 8,00 |
| 6,3×19 | 18,00 – 20,00 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×25 | 24,00 – 26,00 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×32 | 30,75 – 33,25 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×38 | 36,75 – 39,25 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×50 | 48,75 – 51,25 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×60 | 58,75 – 61,25 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×80 | 78,50 – 81,50 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×100 | 98,50 – 101,50 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×130 | 128,50 – 131,50 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×150 | 148,50 – 151,50 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
| 6,3×175 | 173,50 – 176,50 | 6,03 – 6,25 | 5,40 – 5,55 | 6,50 | 15,80 – 16,20 | 9,78 – 10,00 |
Справедливости ради стоит заметить, что для закручивания в металл, толще 1 мм., необходимо приобретать качественный крепеж. Если пользоваться саморезами от безымянного производителя, то будет велика вероятность отламывания головок при закручивании в толстый металл.
Все кровельные саморезы, помимо шестигранной головки, иногда производятся с дополнительным шлицом. Поэтому их можно закручивать крестовой битой, о номере биты не информации. Однако самым удобным все-таки будет монтаж при помощи шестигранной головки для дрели-шуруповерта.
Виды кровельных саморезов
Саморезы для монтажных работ кровельных конструкций, можно разделить на несколько разновидностей. деление производится по следующим признакам:
- Место крепления. Фиксация деревянной обрешетки к стропилам или листового настила к обрешетке из дерева.
- Форма шляпки. Предлагается двух вариантов: со шлицами под крестообразную биту или шестигранную под накидную головку.
- Материал основания. В зависимости от шага резьбы саморезы делят: для фиксации в дерево или металл.
- Материал изготовления. Углеродистая и нержавеющая сталь.
Особой популярностью пользуются модели с шестигранной головкой. Это объясняется удобством работы и получением более качественной фиксации. При работе с метизами под биту нередко возникают ситуации, когда крестообразные шлицы разрывает, что приводит к отбраковыванию материала.
Что касается металла, используемого при изготовлении, то нержавеющая сталь несомненно более предпочтительна. Но учитывая стоимость на исходный крепеж, многие отказываются от них в пользу более дешевых саморезов из углеродистой стали. Такие элементы крепления покрываются оцинковкой, что повышает устойчивость к коррозии и продлевает срок службы изделия.
Кровельные метизы покрываются полимерной краской. Она является защитой от воздействия солнца и атмосферных осадков и возможностью подбора под цвет покрытия кровли. Качественная краска в течении всего срока использования не меняет первоначального оттенка.
Как понять, для какого типа основания предназначен саморез:
- По дереву. Самый популярный вариант фиксации кровельного покрытия. Шаг резьбы редкий. Наконечник – сверлоконный небольшого размера.
- По металлу. Необходимость в приобретении подобных изделий возникает очень редко, так как в условиях частного домовладения металлическая обрешетка не встречается. Шаг резьбы – частый. Удлиненный сверлоконный наконечник.
Саморезы по дереву и металлу отличаются резьбой, сверлом и диаметром.
Виды и типы саморезов
По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.
Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.
| Перечень популярных типов саморезов, их назначение и размеры | ||||
|---|---|---|---|---|
| Внешний вид самореза | Шаг резьбы самореза | Область применения саморезов | Диаметр самореза, мм | Ряд длин саморезов, мм |
| Средний | Универсальные саморезы, предназначены для всех видов крепления, являются самыми популярными | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220 | |
| Частый, резьба в два захода | Саморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200 | |
| Редкий | Саморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным | 3,5; 4,0; 4,5; 5,0 | 16; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150 | |
| Средний, профиль елочки | Саморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200 | |
| Асимметричный | Саморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно | 5,0; 7,5 | 40; 50; 60; 70 | |
| Переменный с насечкой | Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм | 7,5 | 70; 90; 110: 130; 150; 180; 200 |
Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.
Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.
Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.
Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.
