Как сделать лодку своими руками: обзор лучших проектов схем и чертежей с рекомендациями по выбору материалов изготовления (120 фото)

Моторный катамаран

Изготавливается данный вид плавучего средства при помощи мопеда. Для этого достаточно поместить сухопутное средство передвижения на поплавках, скреплённых при помощи поперечных балок и зафиксировать на них машину. Корпуса данной сборки изготовлены из четырехмиллиметрового оргалита. После сгиба заготовки нужно просверлить отверстия на расстоянии пятидесяти миллиметров. Затем следует сшить корпус медной проволокой и вклеить туда транцевую доску с двумя шпангоутами. Затем стыки следует проклеить и после высыхания удалить проволоку. После удаления проволоки швы необходимо проклеить клеем и зафиксировать тканевыми полосами в три слоя.

В корпус следует вклеить стеклоткань, палубу изготовить из оргалита и прикрепить к корпусу при помощи эпоксидного клея и медной проволоки. Изнутри корпус необходимо покрыть паркетным лаком, а снаружи тщательно оклеить стеклотканью. Затем сосновые бруски необходимо применить в качестве балок поперечного сечения и прикрепить их эпоксидным клеем и шпангоутом.

На торцах корпусов необходимо при помощи хомутов закрепить подшипники, выгнутые самостоятельно из стальных трёхмиллиметровых полосок. Маневренность данного моторного катамарана обеспечивается благодаря рулевым перьям. Они вырезаются из двенадцатимиллиметровой фанеры и навешиваются шарнирно на торцы при помощи самодельных петель.

Далее необходимо снять с мопеда колёса и зафиксировать его при помощи осей шпилек в заднем и переднем узле крепления и заменить цепь более длинной, чтобы можно было перекинуть её через двигатель расположенный на гребном колесе.

В конструкции своего катамарана вы можете использовать электромотор либо бензиновый двигатель, например китайский.

CUBE T8 Ultimate 4G, 3G планшет MTK8783, 8 ядер, 1300 мГц,

СТРОИТЕЛЬСВО ЛОДКИ ИЗ ЭКСТРУДИРОВАННОГО ПОЛИСТИРОЛА (ПЕНОПЛАСТА)

Технология изготовления из сэндвича известна давно и широко применяется в судо- и авиастроении. Вкратце ее суть состоит в том, что между двумя слоями основного, несущего нагрузку материала, находится промежуточный слой, который только разделяет основные внешние слои и почти не несет каких-либо нагрузок. На примере это можно рассмотреть следующим образом. Возьмем к примеру деревяную рейку и согнем ее. Наружные слои рейки подвергнутся деформации — один растянется, второй будет сжат. Нетрудно догадаться, что между сжатием и растяжением будет иметься место, где материал не подвеграется никаким нагрузкам, или они настолько малы, что ими можно пренебречь. А значит, что этот материал не имеет никакого значения в прочности конструкции и может быть заменен на другой, более легкий, материал. Таким образом при изготовлении сэндвич-обшивки для лодки, стеклопластик с обеих сторон конструкции несет основную нагрузку, а внутренний пенопластовый слой является разделительным слоем. Эта простая манипуляция придает такому материалу как пенопласт несравненно большую прочность. На фотографиях видно, что оклеив даже простой шариковый (не экструдированный полистирол) толщиной всего 20мм стеклотканью в 2 слоя, он способен выдержать громадную нагрузку.

Итак, идея построить легкую, удобную в переноске и транспортировке лодку, подкрепленная элементаными знаниями о сэндвич-технологии, подтолкнули меня приступить к изготовлению лодки. Для проекта была взята модель фанерной лодки «ДИНГИ-8», которая имеет слегка увеличенные обводы швертбота «Оптимист», к тому же имеет достаточную грузоподъемность (250 кг при осадке 15см, при высоте борта 40см) и великолепно идет под веслами, парусом или мотором. К тому же, под рукой имелся недостроеный корпус этой лодки , котрый и был использован как мастер-модель.

Основными достоинствами экструдированного полистирола перед простым шариковым (вспененным полистиролом) является более высокая прочность и твердость, абсолютно не впитывает воду (0,1% против 30% по весу в вспененном полистироле), идеально обрабатывается наждачной бумагой, оставляя ровную поверхность (вспененный полистирол выкрашивается шариками, оставляя глубокие полости, которые должны быть заполнены перед оклейкой стеклотканью, иначе будут воздушные карманы).

Теперь расскажу о расчетном весе готовой лодки из экструдированного полистирола. Ее фанерный вариант в готовом виде тянет на 35-37 кг. Плотность экструдированного полистирола 30кг/м.куб. , что составляет 0,3кг/м.кв при толщине 1 см, и 0,9кг/м.кв при толщине 3 см. Листы экструдированного полистирола имеют размер 1250 х 600 мм или 0,75 м.кв. Умножив вес на площадь одного листа получаем 0,9кг/м.кв х 0,75м.кв = 0,675кг. Для строительства было использовано 11 листов и их общаяя масса равна 11 листов х 0,675кг/лист = 7,43 кг (округлим до 7,4кг). Хотя реально вес будет меньшим, ведь 7,4кг это вес всего полистирола, не считая отходов (примерно 1 лист).

Для оклейки была использована стеклоткань удельной плотностью 300гр/м.кв. Затраты этого материала составили 16м.п., что в весовом эквиваленте составляет 0,3 х 16 = 4,8 кг. Для оклейки стеклотканью была использована эпоксидная смола CDA-HD, затраты которой составили 350 гр на 1 квадратный метр стеклоткани. В итоге было затрачено 0,35 х 16 = 5,6 кг.

Сложив массу полистирола, стеклоткани, эпоксидной смолы получаем в итоге 7,4 + 4,8 + 5,6 = 17,5кг. К этому нужно будет добавть вес краски (1кг), привальные брусья, банка (сидение). Примерно должно выйти 20-22кг. Думаю, что стоит упомянуть о том, что эта лодка непотопляема, ведь на ее строительство ушло 0,247 м.куб пенопласта, и вся лодка представляет из себя спасательный круг объемом 240 литров. Поэтому даже полностью заполненная водой лодка будет держаться на воде и держать при этом 240 кг груза!

Плот из канистр своими руками 8 фото

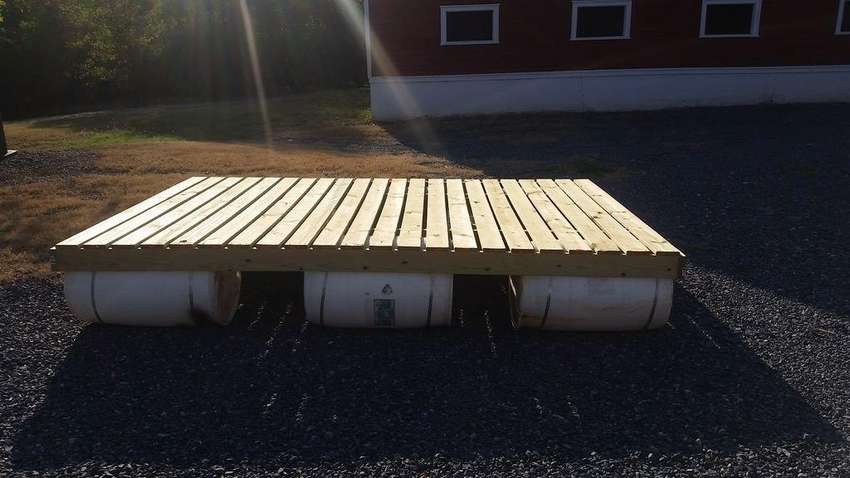

Качественный и сложнопотопляемый плот, можно сделать из канистр. Конечно, чем их больше, тем лучше, но 40 канистр вполне хватает, чтобы удержать на плаву двух людей. Для его постройки понадобятся доски 50х160 см, канистры, верёвка или скотч, энтузиазм.

Для укрепления конструкции можно использовать металлическую ленту для упаковки и несколько досок размером 30х155 см., которые крепятся к готовой раме. Доски от деформации желательно покрыть краской или клеем.

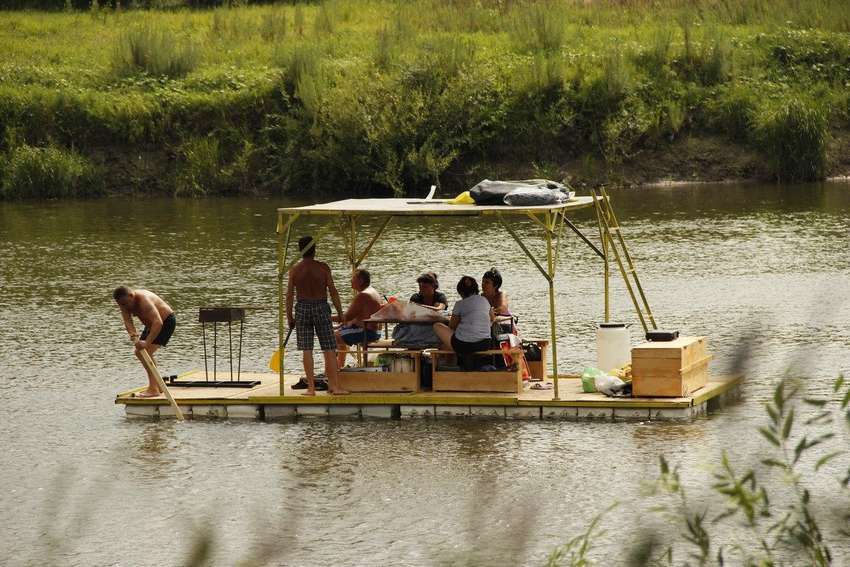

Плавающая дача.

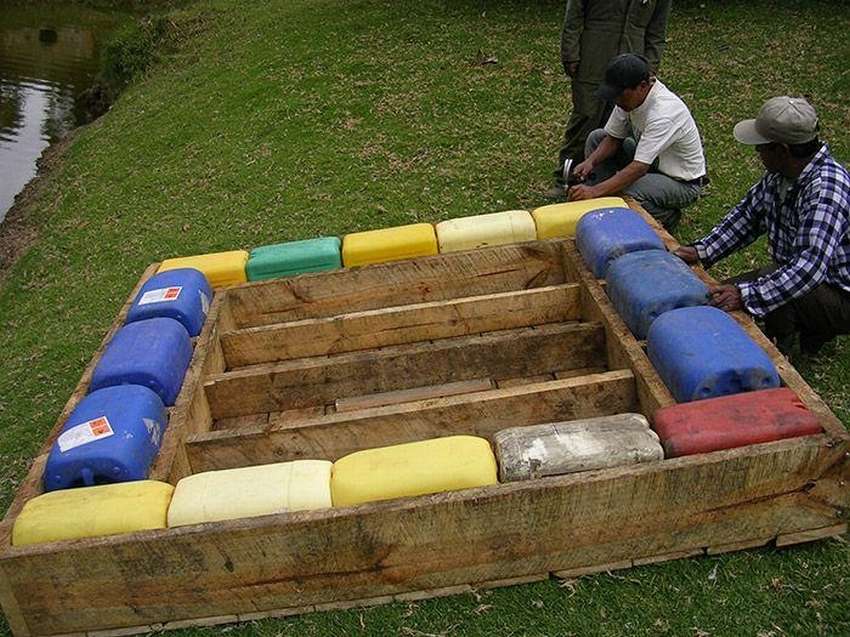

Бюджетный, относительно быстрый вариант. Разобрал соседский забор, взял верёвку с канистрами и дерзай.

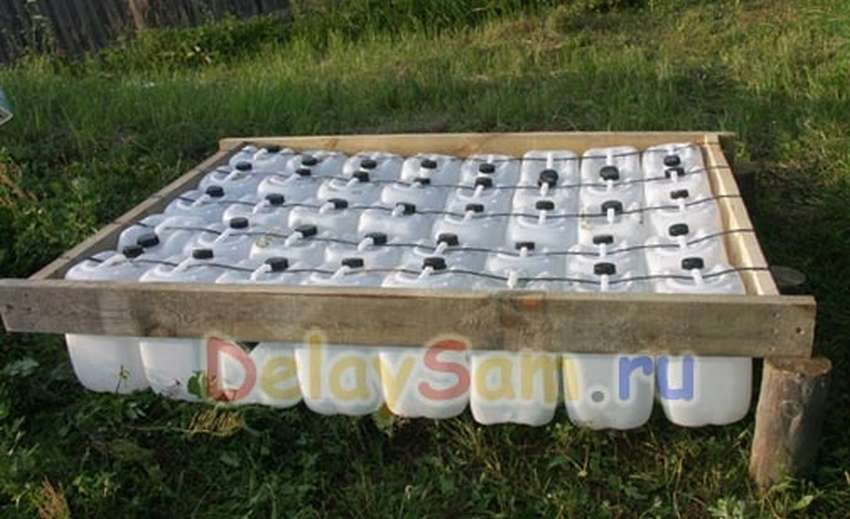

На этот плот нужно 28 канистр. Хоть море пересекай.

Еще один бюджетный вариант, главное чтобы канистры были целыми, а там, глядишь не утопнет.

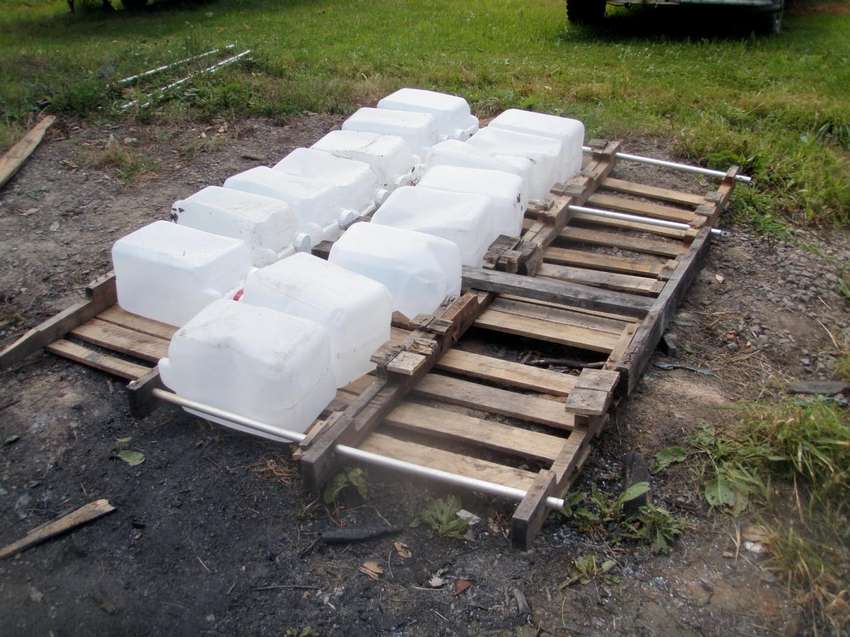

Комбинированный вариант канистр с бутылками, которые объединили в блоки. Не хватает разве что навеса от солнца.

На одного человека такого количества хватит точно. Главное всё сделать аккуратно и не задеть канистры.

Комбинированный вариант, не бюджетно, но оно того стоит. Достроить стулья, навес, и можно начинать экскурсии.

Читать полностью (ссылка)

Резиновая шлюпка

Ответом на вопрос: как сделать лодку своими руками чертежи будут первым ответом. Благодаря им, изделие получится правильной формы. Поэтому первым делом следует нарисовать чертежи, просчитав малейшие детали.

После этого вырезаем из листа фанеры шлюпку указанных размеров. Дополнительно нам понадобятся доски для надёжного крепления дна, брезент для покрытия. Указанные материалы необходимо соединить между собой с помощью всё того же клея, смолы. Обязательно следует дать время застить клею, иначе конструкция получиться хлипкой. И Ваши усилия будут потрачены зря.

После этого обтяните изделие брезентом, плотно прикрепляя его к доскам. Помните, конструкция должна быть широкой. Таким образом получиться самодельная шлюпка. Она не сильно будет похожа на резиновую, которая продаётся, но мягкость, удобство она вам обеспечит.

Для большего понимания процесса изготовления можно посмотреть как сделать лодку ПВХ своими руками. Там на наглядном примере объяснят принцип работы. Ведь читать и видеть пример, повторяя действия, это совершенно разные вещи.

Но для эффективности работы стоит почитать подробное описание, посмотреть видео-урок. Так вы сможете быстрее понять, как сделать резиновую лодку правильно, которая сможет служить долгие годы.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

Виноградная шпалера

Качество и даже урожайность винограда во многом зависят от выбора шпалер. Опору для него делают в основном двухплоскостной. Облегченные конструкции, расположенные в одной плоскости, используются лишь для молодой поросли, декоративных или мелких сортов.

Одноплоскостные шпалеры

Конструкция в виде полуарки

Расскажем подробно, как изготовить простейшую шпалеру для винограда:

1

Для удобства сбора и ухода за растениями опоры не должны быть выше роста человека. Желательно, чтобы грозди винограда располагались не выше уровня глаз виноградаря

2

Шпалера может изготавливаться в виде прямой столбчатой конструкции, арки или полуарки. Арочные конструкции лучше освещены солнцем, поэтому урожайность растений при таком выращивании будет больше. Столбчатые опоры или полуарки применяются чаще при недостатке места

3

Использовать в качестве опор лучше металл – такая конструкция будет более прочной и прослужит гораздо дольше. Ведь виноградная лоза может прожить до 50 лет! Будет обидно, если однажды она сломается вместе с прогнившим деревянным брусом

4

Для простейшей одноплоскостной шпалеры достаточно использования опорных столбов, расположенных на расстоянии 3 м друг от друга. Для них с помощью бура готовятся ямы диаметром 60 см

5

Для усиления конструкции столбы лучше забетонировать в землю на глубину 50-60 см. Для защиты от влаги перед заливкой бетонным раствором на дно каждой ямы засыпается слой щебня

6

К горизонтально расположенным опорам крепятся вертикальные перекладины с помощью сварки

Двухплоскостные конструкции

Подобные шпалеры имеют большую плоскость, что позволяет виноградной лозе разрастаться в разных направлениях. Растение в этом случае получает больше воздуха и света, что существенно увеличивает урожайность.

Улучшается при подвязке на такие опоры и естественное опыление. Хорошо разросшийся шатер создает тень, позволяя защищать корни винограда от быстрого испарения влаги.

Двухплоскостная конструкция

Внешне такая конструкция напоминает букву V, закрепленную на небольшом столбике. В верхней ее части располагаются горизонтально идущие перекладины.

1Принцип создания двухплоскостной виноградной шпалеры схож с предыдущим. Единственное, что следует учитывать при расстановке опор – промежуток между рядами. Для нормального формирования винной лозы он должен равняться 1,5 м. Между кустами оставляется промежуток 1,2 м. Десертные сорта высаживают на расстоянии друг от друга в пределах 1,5 м. Если кусты пышные, его можно увеличить до 2 м. Между рядами оставляют 1,5 м

2

Оптимальная высота шпалеры – 2,2-2,5 м

3

Диаметр металлических опор – от 32 см. Крайние столбы лучше сделать чуть толще

4

Для крепления труб используется сварка или металлические уголки и саморезы

5

Расстояние между столбами – не менее 2,5-3 м

6

Металлические или деревянные опоры обязательно бетонируют в землю

7

Для защиты металла или дерева от воздействия влаги нижнюю часть столбов обрабатывают битумом и оборачивают рубероидом

8Так как виноградная лоза весит немало, столбам необходимо придать дополнительную жесткость. Для этого между ними крепятся 4-5 рядов промежуточных, горизонтально идущих перекладин, натягивается толстая проволока или трос. Использовать лучше медь или алюминий – железная проволока будет быстро ржаветь, и ее придется часто менять

8

Для крепления ее к столбам привариваются уголки, кольца или скобы

Чертеж виноградной шпалеры

Некоторые виноградари утверждают, что на высоких опорах растут самые крупные гроздья винограда. Но это мнение ошибочно. Подняв шпалеры на очень большую высоту, вы лишь затрудните уход за лозой.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Почему пенопласт

Пенопласт является отличным материалом для сборки лодки. Причина кроется в ключевых свойствах материала. Одним из них является небольшой вес. Лодка из пенопласта получается легкой, поэтому ее просто транспортировать без вспомогательных инструментов. Пенопласт обладает отрицательным водопоглощением, что позволяет ему находиться на поверхности воды длительное время без потери плавучести. Достигается эффект за счет газонаполненности материала. В процессе производства внутри пенопласта образуются герметичные поры, которые удерживают смесь определенной плотности. Еще одним положительным свойством пенопласта является простота его обработки. Форма листа может быть сформирована в зависимости от пожеланий.

Утеплитель является инертным к большинству веществ, поэтому он отлично взаимодействует с древесиной, стеклотканью и эпоксидной смолой. Благодаря этому сборку лодки из такого материала можно производить самостоятельно без посторонней помощи. Кроме того, пенопласт имеет невысокую стоимость, даже если его сравнивать с древесиной.

Материалы для изготовления лодки

Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.

И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:

Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:

• Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
• Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
• Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
• Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.

Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.

Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.

Общий вид и схема обводов самодельной мини лодки

Рабочий участок днища сделан совершенно плоским, поэтому лодка легко выходит на глиссирование. Днищевая обшивка на 100 мм выступает за транец, образуя сплошную транцевую плиту с вырезом в ДП для прохода «ноги» мотора. Кроме того, днище у транца немного отогнуто вниз. На максимальной скорости при малой нагрузке теперь желательна даже более кормовая центровка.

Таблица плазовых ординат

Линии	№ шпангоутов
1	2	3	4	5 (Тр.)
Высоты от ОЛ
Киль	75	—	—	—3	—6
Скула-II	170	115	80	80	80
Борт	470	500	525	535	555
Палуба	540	600	580*	590*	610*
Полушироты от ДП
Скула-I	—	483	490	480	470
Скула-II	265	545	615	615	615
Борт	500	630	655	655	655
Примечание. * Высоты по краю кокпита.

На полной скорости «Вега-1» разворачивается на пятке: диаметр циркуляции меньше двух длин корпуса. Мелкую волну (до 30 см) лодка проходит, не снижая скорости, но, конечно, ведет себя, как и все плоскодонки.

Набор корпуса собран на эпоксидной смоле с запрессовкой шурупами. Приведу сечения основных связей: киль — 20×50; бортовой, скуловые (по обеим скулам) и днищевой (по одному на сторону над фальшкилем-реданом) стрингеры — 15х20; привальный брус — 20х20. Шпангоуты собраны из сосновых реек 15×60 и 15х40 на двухсторонних 3-миллиметровых фанерных кницах. Транец из 6-миллиметровой фанеры подкреплен подмоторной доской 150х25 по всей ширине. Для обшивки использована авиационная фанера, на рабочем участке днища — 8-миллиметровая с уменьшением толщины к носу до 3 мм; борта, скуловые скосы и палуба покрыты 3-миллиметровой фанерой. Готовый корпус оклеен стеклотканью.

В кокпите шириной 1150 мм установлено двухместное сиденье. За его спинкой оборудованы два рундука вдоль бортов. В корму от переборочки на шп. 4 выгорожен герметичный воздушный ящик, верхняя наклонная крышка которого служит дном подмоторного рецесса. Герметичный носовой отсек образует водонепроницаемая переборка на шп. 1. Решетчатый пайол устанавливается только перед сиденьем. Управление — дистанционное.

Лодку свободно можно перевозить на багажнике легкового автомобиля. Я думаю, что моя «Вега-1» понравится любителям прогулок на воде. Для дальнейшего увеличения скорости планирую отполировать гребной винт и подводную часть мотора. Очевидно, придется увеличить шаг винта мотора «Ветерок-12».

А. Мосолов, «Катера и яхты», 1971 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Плюсы и минусы материалов

Каждый из описанных материалов отличается своими трудностями в применении, так как плотность каждого из них сильно отличается, в результате чего увеличивается либо уменьшается качество готового изделия

Важно помнить о том, что любой материал обладает как достоинствами, так и недостатками. Именно по этой причине выбирать его следует, исходя из требуемого срока эксплуатации готового изделия:

1. К примеру, самым прочным и долговечным считается именно дерево. Оно является более функциональным для плавания на воде и может прослужить на протяжении последующих семи лет. Использовать при строительстве специалисты рекомендуют только прочное дерево. Лучше всего для этих целей применять дуб. Он с большей вероятностью обеспечит качественное и прочное изделие.
2. Фанера считается не такой надежной, в отличие от дерева. Это можно объяснить ее тонкостью. Но если владелец готового изделия не собирается слишком часто ездить на рыбалку, а также хочет побольше сэкономить на создании плавательного устройства, то фанера станет наилучшим решением.
3. Если говорить про бутылки, то многие задаются вполне логичным вопросом: как создать лодку из бутылок? Многие считают, что это просто невозможно. Но, несмотря на большое количество сомнений и опасений, вас удивит полученный результат. Создание плавательного средства окажется довольно простым. Но при этом мастеру придется сильно постараться, чтобы результат работы не развалился в первый же раз после погружения на воду.
4. Алюминий также может стать потенциальным материалом для создания лодки. Он отличается своей надежностью и может эксплуатироваться в течение многих лет. Но создавать лодку из такого материала придется долго и трудоемко. Именно по этой причине многие останавливают свой выбор на дереве.

Алюминиевая лодка своими силами

Алюминий мог остаться после ремонта крыши, поэтому если габариты сарая или площадь при доме позволяет — можно смастерить лодку своими руками. Если с деревом можно прогадать (доски могли не правильно храниться на складе), то с этим материалом дела обстоят намного проще.

Обратите внимание!

• Измельчитель веток своими руками: как сделать от А до Я. 175 фото и пошаговые инструкции

• Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками

• Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками

Инструкция как сделать алюминиевую лодку своими руками:

1. Если будущий владелец обладает навыком качественной сварки — можно смело браться за работу.
2. Для изготовления понадобиться чертеж, который можно найти ниже, рулетка и инструмент.
3. Для удобства — обязательно нужно пригасить ассистента.

В отличие от дерева, пропитывать и докупать материал не нужно. Герметичность конструкции обеспечит качественный шов сварки. Детали согласно чертежу вырезаются ножницами по металлу.

Особенности лодок из дерева

Для тех, у кого появилось желание делать плавательное средство своими руками, есть несколько требований:

1. Умение рассчитывать нагрузку на древесину. Обязательно нужно обладать внимательностью и хорошим зрением, которое поможет определить качество выбранных досок.
2. Умение подбирать корректирующий материал — чтобы не было протечек нужно владеть практическими знаниями в использовании стекловолокна, эпоксидной смолы.
3. Иметь место для сборки — даже небольшая лодочка может занять в разобранном виде много место, оно обязательно должно быть сухим.

Понадобиться помощник и инструменты по древесине. Если все есть в хозяйстве, а помощник готов принять безвозмездное участие — тогда при сборке проблем не будет. Прежде чем сделать такое изделие, лучше провести эксперимент с лодкой своими руками из фанеры.

Где и как можно хранить лодку в зимнее время: 2 испытанные методики

С двумя своими первыми лодками я поступал так, как большинство рыбаков на нашем озере. Перед началом ледостава вытаскивал их из воды, переворачивал вверх дном и оставлял в таком положении до весны.

За это время доски высыхали, а щели между ними постоянно увеличивались. Были моменты, когда через них можно было просунуть мизинец. Все это приходилось уплотнять, конопатить, заделывать и смолить…

Такой способ хранения лодок довольно распространен. Им до сих пор пользуется большинство рыбаков на нашем озере.

Потом один человек мне подсказал другую методику

Он обратил внимание, что у плоскодонок всегда сгнивают в первую очередь верхние детали: борта, нос или корма, которые расположены на открытом воздухе

Низ же, то есть днище, всегда находится в воде, остается целым и его от старых лодок часто используют в качестве подстилки для переходов через проблемные места на тропинках.

Он же посоветовал для борьбы с щелями заливать немного воды в лодку при ее хранении. Это предохраняет доски от их высыхания в жаркую погоду, образования щелей.

Его рекомендация: на зиму плоскодонку не вытаскивать из воды, а наоборот — затапливать полностью ниже уровня льда. А он у нас редко превышает 60 см. Для этого достаточно выбрать место около берега и наложить на дно камни, кирпичи, любые тяжелые предметы.

Весной груз извлекается, а лодка вытаскивается на берег. После непродолжительной сушки в течение нескольких дней она подвергается обработке смолой и снова спускается на воду.

Конопатить щели в этом случае можно значительно реже: когда пакля истлеет через несколько лет. Эта методика мне понравилась, пользуюсь ею больше двадцати лет.

Вот в принципе и все, что я планировал рассказать про то, как изготавливается лодка из дерева своими руками, чертежи и ее размеры я постарался представить фотографиями различных конструкций.

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Как сделать каноэ своими руками

Первым шагом является выбор модели и чертежа. В сети много вариантов, разных по размерам и технологии. Целесообразно ознакомиться с обзорами лодок.

Когда чертеж уже есть, нужно продумать, как переносить контуры на материал. Поскольку это плавучее средство, этот этап имеет большое значение.

Что потребуется

Самодельная лодка очень легкая за счет отсутствия массивных деталей. В идеале это каркасное судно, обтянутое тканью.

• Ткань заменит фанера в 5 мм толщиной, а также еще один лист толщиной в 15 мм. Второй материал предназначен для шпангоутов. При покупке следует учитывать, что конструкция будет эксплуатироваться в воде – от надежности судна может зависеть жизнь пассажиров, поэтому материал подбирается первосортный (сорта элитный или первый). Предпочтительные марки ФСФ, ФСФ-ЕВ, ФБ, БС.
• Для распорок, окантовок краев, перемычек подойдет сосновая доска с пропиткой, а также брус 10Х5 мм. Дерево должно быть лучшего качества, без трещин и сучков.
• Стягивать детали можно толстой леской или проволокой. Герметизация швов проводится стеклотканью и полимерными материалами.
• Расчет количества эпоксидного клея производится с учетом размеров выбранной модели. Следует рассчитывать, что придется использовать клей для обработки стыков и швов. После всех подсчетов к полученному количеству нужно прибавить еще 10% — для запаса.
• Для отделки понадобится уретановый лак – его наносят в 3-4 слоя на всю поверхность готового изделия, внутри и снаружи.

Пошаговые действия

Оптимальный вариант – сделать выкройки деталей точно по размеру из плотной бумаги

Это снизит погрешности при раскрое материала, что очень важно для строительства каноэ. Зазоры не могут превышать 1 мм

Можно перенести контуры вручную, пользуясь маленьким чертежом, наложенным на миллиметровую бумагу, но это будет менее точно.
Детали выпиливаются лобзиком или дисковой пилой. Выкройку можно приклеить канцелярским клеем прямо на листы. Его затем легко счистить. Заготовки нужно подшлифовать по краям.
Для постройки каноэ собирается стапель – его заменит конструкция, похожая на козлы для дров. Первоначально на них устанавливается собранная верхняя часть судна.

Сначала собирается каркас каноэ, каждая деталь должна быть жестко зафиксирована. Можно использовать алюминиевые накладки.

• Сделанные шпангоуты одинакового размера должны быть строго идентичны и соответствовать чертежу. Вместо шаблона можно использовать первый, соответствующий по форме и всем измерениям. Для проверки их складывают стопкой, скрепляют и выравнивают все погрешности.
• Собранный каркас должен выдерживать вес человека и только пружинить.
• Для повышения надежности и гидрофобности каркас обтягивают пленкой. Ее нужно зафиксировать степлером снаружи и внутри.

• После этого корпус обшивают фанерой, причем двумя слоями. Материал с толщиной в 5 мм более гибкий, поэтому не стоит заменять его 10-миллиметровым.
• Используются детали на два слоя на внешнюю обшивку и столько же – на внутреннюю. Между собой их склеивают эпоксидным клеем.
• Делают это в такой последовательности:

1. сначала судно оклеивается первым слоем
2. скрепляются стыки, заделываются все швы клеем (можно использовать полосы стеклоткани)
3. затем накладывается второй слой и так же тщательно герметизируется
4. Затем можно переходить к внутренней поверхности.

• После обработки швов и стыков поверхности нужно отшлифовать – снять излишки смол и герметиков. Сделать это нужно до полного отверждения полимера, который станет очень прочным.
• Если все сделано правильно, лодка приобретет вид как из цельного ствола дерева. Ее лакируют в 3-5 слоев уретановым или алкидным лаком (каждый новый слой накладывается только после полного просыхания предыдущего).

Из остатков материалов можно сделать весло, на чертеже представлены модели с прямым и закругленным краем. Можно купить обычный черенок для лопаты или обработать оставшийся брусок.

Источник

Изготовление лодки из дерева

Материалы и инструменты

• Панели из дуба размером 1*25 см;
• Пила или ножовка;
• Сосна, размером 1*25;
• Болты (5 сантиметров);
• Саморезы;
• Дрель;
• Молоток;
• Дуб (диаметр 3/4);
• «Пистолет» и качественный герметик;
• Грунтовка водонепроницаемая;
• Кисточка для покраски.

Первый этап

Возьмите 40-сантиметровые куски дуба, и сделайте в них прорези с двух сторон, чтобы вставить туда боковые борта. Расположите лодку диагонально. На обеих сторонах дерева сделайте надпилы, глубиной 1.5 см. Эта часть станет носом лодки.

Второй этап

Из дуба, размером 1х25 сантиметров сделайте корму. Нижнюю ее часть вырежьте, чтобы ширина в итоге составила 56 сантиметров внизу и 70 сантиметров вверху. Сама корма должна быть одинаковой ширины – 76 сантиметров, как снизу так и сверху.

Третий этап

Отрежьте часть сосны, размером 1х25 см. Она будет использоваться как крестообразная распорка, которая будет соединять низ и верх кормы. Длины отрезанного куска сосны должна быть не менее 76 сантиметров, чтобы он доставал до нижней и верхней частей кормы и находился с ними на едином уровне. Теперь кусок сосны, при помощи пятисантиметровых болтов присоедините к корме.

Четвертый этап

Отрежьте ровный кусок сосны, без каких-либо дефектов, размером 1х4 и сделайте из него основу. Боковые панели в длину должны быть не менее 1.5 метра, чтобы доставать до задней и передней части. Три перекрестных ребра вырежьте из сосны размером 1х10 см и присоедините болтами к боковым панелям таким образом, чтобы образовалось днище.

Пятый этап

Отпилите 6 кусков сосны. Размер каждого 1х10см., длина — 76 сантиметров. Закрепите их саморезами или другими шурупами на днище к концам поперечных брусов. Будьте внимательны. Постарайтесь сделать так, чтобы конец куска сосны, длиной 76 сантиметров был на одном уровне с концом поперечного куска на днище, а также был надежно закреплен шурупами по диагонали через вертикальный кусок — к поперечному. В результате боковые борта получат «поддержку».

Шестой этап

Прикрепите передний конец поперечных ребер, находящихся на днище, к носу лодки с передней стороны. Борт должен быть чуть-чуть изогнут, для вашей безопасности. Используйте шурупы 1.5 дюйма, чтобы прочно зафиксировать нижнее поперечное ребро судна к «клюву».

Седьмой этап

Аккуратно переверните каркас. К днищу прикрепите панели из дуба, размером 1х25 сантиметров. Воспользуйтесь пятисантиметровыми болтами для закрепления бортов к шпангоутам на днище. Присоедините края бортов друг к другу. Измерьте длину бортов и отрежьте ненужные куски, чтобы судно сужалось к «клюву».

Восьмой этап

Соедините дубовые панели шириной 1х25 дюймов и длиной 182 см. с бортами. Края плотно прижмите друг к другу. Разверните доски в сторону «носа» и присоедините шурупами. Остатки досок присоедините к боковым ребрам 5-сантиметровыми болтами. Делайте так до тех пор, пока обе части лодки не будут прочно соединены.

Девятый этап

Поместите сделанную корму на заднюю, открытую часть судна. Вдоль края задних панелей предварительно капните герметик. Он скрепит швы. Для лучшего эффекта прикрепите корму болтами.

Десятый этап

Кусок дуба прикрепите к верхнему краю судна снаружи от носа, и дальше — вокруг верхнего наружного края, до тех пор, пока край не будет полностью присоединен.

Заключительный этап – гидроизоляция. На все стыки необходимо нанести водонепроницаемую грунтовку. Можно использовать краску, содержащую свинец. Следите за тем, чтобы грунтовка проникла как можно глубже между досками. Используйте ее несколько раз, чтобы образовался толстый слой. Подождите неделю, пока она засохнет, после можете спускать лодку на воду.
