Понятие еврокуб – что это?
Стоит сразу отметить, что данный материал не имеет прямого отношения к механизмам очистки выгребной канализации. Прежде всего – это полностью герметичная емкость до 1 тыс. л, которая применяется для транспортировки технических и химических жидкостей.
Особую стойкость конструкции придает оцинкованная металлическая сетка, в которую ее помещают. Резервуары после их первичного применения, можно купить по бюджетной цене. Так что это еще и финансово доступный вариант. Такая канализация будет работать очень долго, если выполнить правильный ее монтаж. Посмотреть на внешний вид данного септика, вы можете на различных фото.
Выбор материалов для септика
— Септик изготовляется из еврокуба – кубического контейнера, изначально предназначенного для перевозки сыпучих и жидких грузов. Эта тара отлично себя зарекомендовала, она прочная, герметичная и легкая. На рынке преобладают модели вместимостью в 1000 литров, их вес около 60 кг.
— Для септика подойдут варианты пластикового еврокуба с металлическими оплеткой и поддоном, которые снижают нагрузку на поверхность емкости.
Поддоны из дерева или пластика менее предпочтительны: дерево гниет без дополнительной обработки, пластик может деформироваться.
— Можно использовать непищевые б/у колбы, если они не проходили очистку, загрязнения внутри не играют роли.
— Мелкие дефекты вроде сломанного крана удешевят стоимость контейнера, но не повлияют на качество септика: места кранов полностью герметизируются.
— В конструкции используется 2 или 3 контейнера, к каждому из них потребуется 2 тройника и комплект труб из пластика, они долговечны.
Дополнительные материалы для септика из еврокуба
— пенопласт для утепления септика и трубопровода по бокам, чтобы перепады температур не привели к повреждениям и деформациям пластиковой тары;
— гравий и песок для создания подушки под еврокубом;
— бетон для стяжки дна и закрытия котлована (и возможной защиты по бокам);
— доски и арматура при бетонной заливке по краям.
Расчет объема септика
Норма потребления на человека составляет 180-200 литров, по факту тратиться может меньше. Септическое устройство должно вмещать в себя объем отходов за три дня.
Расчет производится по формуле:
200 литров ⋅ на количество человек ⋅ на 3 дня
Пример: 200 л ⋅ 3 человека ⋅ 3 дня = 1800 литров (это 2 еврокуба по 1000 л)
Подготовка к установке септического оборудования
Предварительные земляные работы
Первый этап – прокладывание траншеи для трубопровода. По нему сточные воды попадают в приемный резервуар, затем в септик, потом выходят из него в последнюю зону фильтрации, где происходит доочистка.
Если водопотребление небольшое, то хватит колодца фильтрации, если значительное – то поле фильтрации. Реже применяется способ фильтрующей насыпи.
Глубина залегания труб должна быть ниже уровня промерзания, но не ниже 3 м от поверхности. Желательно избегать загибов трубопровода, чтобы не возникало засоров и застоя. Также рекомендуют располагать трубы под небольшим уклоном (2 см на 1 м длины), это препятствует застою жидкости и не дает трубам промерзать зимой.
Формирование котлована
Следующим этапом будет формирование котлована необходимого размера, его нужно рассчитать заранее, исходя из размеров пластиковых емкостей и дополнительных монтажных конструкций.
Размеры 1000-литровой тары составляют: 120 см х 100 см х 116 см (+/- 10 см). Если соединяться будет три куба, заложите в чертеж их размеры, а также длину труб и пространство в 15-20 см, которое должно остаться по бокам.
Важно помнить, что еврокубы соединяются так, что каждый последующий устанавливается на 20 см ниже предыдущего, конструкция будет ступенчатой. Таким же должно быть и дно котлована
Нормативные требования
Правила установки септических устройств обязывают удалять их от определенных объектов.
Удаленность составляет:
— от дороги – не менее 5 м;
— от источника питьевой воды – 50 м;
— от водохранилища – 30 м;
— от ручья или реки – 10 м;
— от деревьев – 3 м.
Особенности обустройства самодельного септика
Обустройство канализационной системы с использованием еврокубов в среде дачников считается одним из наиболее экономных вариантов.
Причем, правильно изготовленный и качественно установленный септик способен эффективно справляться с возложенными на него функциями.
Галерея изображений
Фото из
Сооружение септика из еврокубов — простой и довольно дешевый способ устройства очистного канализационного пункта на даче
Для сооружения септика потребуется минимум средств. Система не нуждается в электопитании, из крайней камеры нужно только 1 — 2 раза в год откачивать осадок
В самодельном септике-отстойнике стоки сепарируются на воду и нерастворимый осадок в процессе отстаивания под действием силы тяжести
Пластиковую тару для сооружения подобного септика найти и приобрести не составит труда
Для устройства двух- или трехкамерного септика потребуются еврокубы, количество которых равно числу камер, канализационные трубы, герметик, уплотнительные кольца, тройники, угловые фитинги
Устроенным из еврокубов камерам септика-отстойника не страшно воздействие воды, а также агрессивной в химическом и биологическом отношении среды
Перетекая из одной камеры в другую сточная вода осветляется, под действием анаэробных бактерий обеззараживается. Степень ее очистки достигает 60 %
Следует помнить, что после обработки в септике-отстойнике сточная вода не может напрямую сбрасываться в грунт. Перед утилизацией она должна пройти через систему грунтовой доочистки

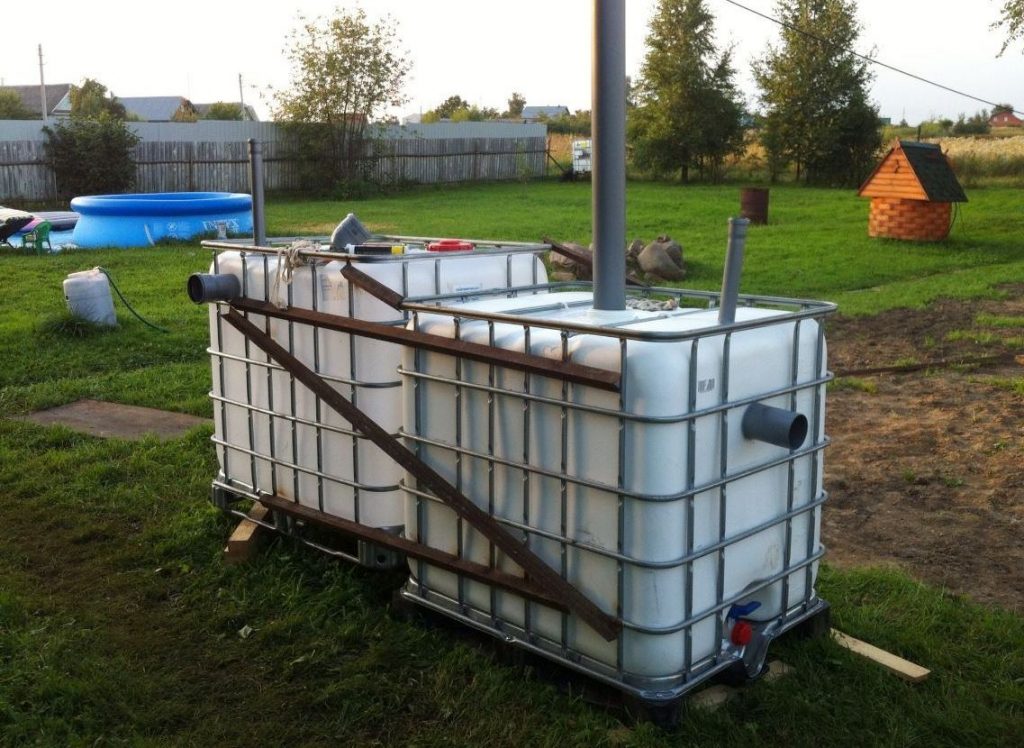

Самодельный септик из еврокубов
Бюджетный тип очистного сооружения
Ступенчатый тип расположения
Доступность компонентов
Комплектующие для изготовления септика
Прочность полимерных корпусов камер

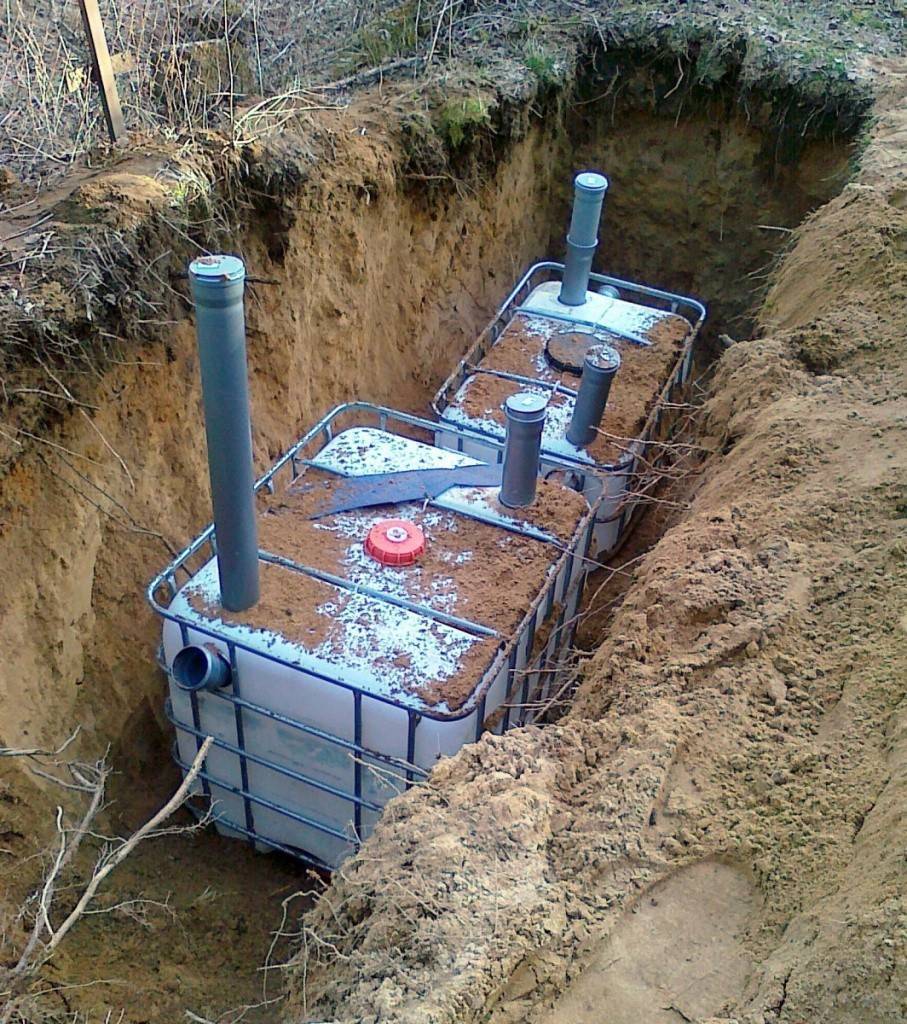

Процесс строительства септика
Система подземной доочистки стоков
Прежде, чем решиться именно на этот вариант, предстоит узнать о некоторых его особенностях. Во-первых, самодельная конструкция и ее дальнейший монтаж потребует колоссальных затрат труда. Возможно, придется прибегнуть к помощи 1-2-х друзей, знакомых, наемных рабочих.
Это связано с большим объемом земляных работ – копать придется много. Также, чтобы опустить уже подготовленную емкость в вырытый котлован, понадобится сторонняя помощь. Несмотря на небольшой вес конструкции, не стоит забывать о габаритах. В одиночку с такой громадиной тяжеловато будет справиться.
Для установки самодельного септика без помощников не обойтись – конструкция выходит объемная, хотя и не тяжелая. Один такой куб весит в среднем 60 кг
Во-вторых, этот вариант решения вопроса локальной канализации будет удачным только при условии правильного монтажа. Иначе септик может через пару месяцев-год смяться под воздействием факторов окружающей среды. Все усилия и затраченные средства на реализацию проекта окажутся напрасными.
В-третьих, следует учитывать, что обязательно понадобится дополнительная очистка – ведь, септик из еврокубов способен на 50-60% очищать стоки. Вода, выходящая из него, должна в обязательном порядке пройти еще через какой-либо фильтр. Об этом следует думать еще на этапе проектирования, чтобы все правильно рассчитать. Так, например, для обустройства полей фильтрации понадобится приличная площадь.
Важно сразу решить, какой вариант доочистки будет оборудован – поля фильтрации, поглотительный колодец или инфильтратор
Теоретический материал
Для частного дома организовать такой колодец достаточно сложно
Важно представлять, как будет работать система и учесть все технические нюансы. Станции глубокой биологической очистки требуют электричества. Для стабильной работы они должны быть постоянно подключены к сети
Если такой принцип действия вас не устраивает, то следует организовать септик без откачки с добавлением ферментов и микроорганизмов. Ферменты превращают тяжелый ил в смесь воды и газа, а микроорганизмы переработают мелкие частицы грязи
Для стабильной работы они должны быть постоянно подключены к сети. Если такой принцип действия вас не устраивает, то следует организовать септик без откачки с добавлением ферментов и микроорганизмов. Ферменты превращают тяжелый ил в смесь воды и газа, а микроорганизмы переработают мелкие частицы грязи.
Итак, опишем принцип действия колодца.
- Канализационные отходы попадают в первый резервуар. Сделать его можно из пластиковой герметичной емкости. Отлично подходят еврокубы для транспортировки жидкостей (объемом 800-1000 литров). Там жидкость расслаивается на 2 фракции: тяжелый ил опускается на дно, а легкие частицы грязи и жира вместе с жидкостью остаются сверху. Все работы идут без электричества под воздействием механических процессов;
- Далее, жидкость переливается во второй резервуар. Работает принцип сообщающихся сосудов. Перелив устанавливается на расстоянии 2/3 от дна первого колодца. Для него может быть использована обычная канализационная труба 50 мм из полипропилена или гофрированного материала;
- Во второй емкости стоки подвергаются воздействию аэробных бактерий. Сюда должен поступать воздух. Система вентиляции оборудуется в зависимости от условий. Допустимо установить специальный компрессор, который будет нагнетать воздух внутрь камеры. Если нужно обойтись без электричества, то аэраторы могут работать на механической тяге. В крайнем случае устанавливается вентиляционная труба, которая будет подсасывать атмосферный воздух. В этой камере микроорганизмы продолжают перерабатывать сточные воды, превращая отходы в безопасный ил. Очищенная жидкость проходит дальше;
- Следующая камера должна иметь фильтрационную подушку, поэтому дно у этой емкости не предусмотрено. Также можно направлять стоки на поля фильтрации.
Работа системы
Первая емкость собирает и отстаивает отходы. Сила притяжения помогает сделать фракционирование. Тяжелый ил будет оседать на дне резервуара и подвергаться разложению анаэробных микробов. Однако, в любом случае осадок будет накапливаться и его нужно будет откачивать. Поэтому необходимо добавлять в первую емкость смесь со специальными ферментами. Эти вещества расщепляют ил до остаточных фракций – воды и углекислого газа. Благодаря ферментному разложению количество тяжелого осадка из первого резервуара можно уменьшить.
Легкие вещества стоков поднимаются к поверхности. Здесь присутствует жидкость, жировые молекулы и небольшие частицы фекалий. Во втором резервуаре будут работать аэробные бактерии, которые разлагают остатки загрязнений. Остаточные работы во второй емкости приводят к тому, что жидкость очищается на 60-70%. Такой процент не удовлетворяет требованиям санитарных служб. Поэтому устанавливается система почвенной доочистки.
Септик из двух еврокубов — и можно не откачивать!
Еврокубы – это удобная тара для хранения и транспортировки различных жидкостей, форма которых в полной мере определяется названием. Материалом для изготовления еврокубов служит прочный нетоксичный и устойчивый к химическому воздействию пластик. Толщина стенок позволяет выдерживать достаточно большие нагрузки – в зависимости от модели еврокубы имеют вместительность от 800 до 1000 литров. Дополнительную прочность изделиям придает внешний каркас из толстой стальной проволоки. Внешне это выглядит, будто пластиковая емкость заключена в тесную клетку. Для слива жидкости предусматривается отверстие с короткой горловиной, закрывающееся завинчивающейся крышкой.
Как материал для самостоятельного изготовления очистных сооружений еврокуб под септик на дачу или в частный дом имеет определенные преимущества:
- полная непроницаемость для воды, позволяющая избежать попадания грязных стоков из септика в грунт,
- небольшой вес, дающий возможность выполнить все работы по устройству септика даже одному человеку без использования спецтехники,
- легкость выполнения отверстий и установки труб (входных, выходных и соединительных),
- высокая скорость постройки очистного сооружения,
- легкость обслуживания септика,
- достаточно высокая эффективность септика при условии правильного монтажа.
Принцип работы очистного сооружения
Если устанавливается септик из еврокубов, схема чаще всего предусматривает наличие двух последовательно соединенных емкостей. Для того, чтобы полностью использовать объем второго резервуара, его обычно размещают чуть ниже первого. Медленно перетекая из одного еврокуба в другой, стоки избавляются от крупных фракций, которые осаждаются на дно.
Проектирование септика из еврокуба подразумевает, что очистные сооружения этого типа выполняются энергонезависимыми. Им не требуется приток воздуха, а значит, нет необходимости в установке компрессора. Септики не требуют эксплуатационных расходов. Осевший ил и трудноразлагаемые примеси расщепляются анаэробными (не требующими воздуха) микроорганизмами. В самодельные септики из еврокубов без откачки на начальном этапе эксплуатации необходимо добавлять биоактиваторы для ускорения процессов очистки. Откачка сточных вод септика в этом случае не потребуется: осветленные стоки поступают в фильтрационное поле, где проходят дополнительную очистку, а скопившийся ил можно удалить без применения спецтехники, для чего рекомендуется предусмотреть специальное закрывающееся отверстие. Периодичность удаления ила из септика – примерно раз в один-два года, в осеннее время.
Необходимый объем септика определяется следующим образом: 200 литров воды, приходящиеся на каждого человека в день, умножаются на количество членов семьи, и все это еще умножается на 3. Например, для троих человек будет достаточно септика, объемом 1800 литров, то есть 1,8 кубометра.
Подготовка к монтажу
Выяснив, как сделать септик из еврокубов и приобретя необходимые для строительства материалы, можно приступать подготовительным работам. При выборе места, куда вы планируете установить септик из еврокубов без откачки своими руками, нужно учитывать, что находиться он должен не ближе 5 м к дому и 30-50 м к скважине/колодцу.
Котлован для установки септика вырывается с запасом. Размер зазора между стенками резервуара и стенками котлована зависят от особенностей выбранной конструкции. Для защиты септика от промерзания часто устанавливают пенопласт или другой влагостойкий теплоизолятор. Для повышения прочности практикуют заливку зазора бетоном или монтаж «короба» из досок. В вырытом котловане заливают фундамент из бетона толщиной около 20 см. На этапе затвердевания в фундамент устанавливаются металлические крюки или кольца для «якорения» пластиковых емкостей, которое предотвратит их всплывание. Опалубку для фундамента септика выполняют ступенчатой, с учетом того, что второй куб должен устанавливаться ниже по уровню, чем первый. В это же время вырывают фильтрационную траншею, в которой потом будет уложена перфорированная труба, отводящая осветленные стоки из септика. Еврокубы также нуждаются в подготовке к установке. Имеющееся сливное отверстие герметизируется. Оно имеет слишком маленький диаметр и расположено низко, поэтому его нельзя использовать для подсоединения труб.
Выполняются другие отверстия:
В первом кубе – для входа канализационной трубы и для перетока жидкости во второй резервуар.
Во втором кубе – вход из первой емкости и выход в фильтрационное поле.
На верхних плоскостях каждого куба – отверстие для вентиляционной трубы. Для подвода трубопроводов все отверстия снабжаются тройниками, а места соединения тщательно герметизируются.
Устанавливаем септик – последовательная сборка
После высыхания бетона в котловане опускаем в него еврокубы (не забывайте, что они уже должны быть скрепленными между собой) и фиксируем их тросом к петлям, смонтированным на дне ямы. Если почва на участке неустойчивая, и есть вероятность подтопления, обшейте емкости досками либо листовым профилем. Также допускается заливка бетонным раствором зазора между землей и стенками кубов для повышения их устойчивости.
Но бетон следует заливать только после того, как вы наполните контейнеры водой. Следующий важный этап работ – утепление еврокубов. Такую операцию следует производить обязательно, иначе аэробные бактерии не смогут разлагать стоки при низких температурах. Утепление емкостей чаще всего осуществляют пенополистирольными плитами либо кусками пенопласта.
Вам осталось лишь уложить на поверхность септика слой утеплителя и засыпать его землей, оставив на поверхности только выходы труб (очистных и вентиляционных), и проложить перфорированные трубные изделия для дренажа. Их рекомендованный диаметр – 5 см. Дренаж подсоединяют через тройник к выходной трубе второго еврокуба, а затем засыпают его гравием (слой – около 20 см), чтобы исключить риск заиливания системы. Ваш дачный септик готов!
Источник
(Visited 1 425 times, 1 visits today)
Изготовление септика из еврокуба
Отверстия для труб
Каждую пластиковую емкость необходимо сделать герметичной в местах расположения крана/слива, чтобы исключить подтекание сточных вод. Делается это с помощью силиконового герметика, эпоксидной смолы и любых герметизирующих материалов.
По требованию строительных норм канализационная труба подсоединяется к первой емкости на расстоянии 20 см от верхнего края.
Последующие кубы устанавливаются на 20 см ниже предыдущих, отверстия выполняются с учетом ступенчатости конструкции, их диаметр равен диаметру труб.
Выходное отверстие прорезается ниже входного, все стыки завариваются и покрываются гидроизолирующими материалами.

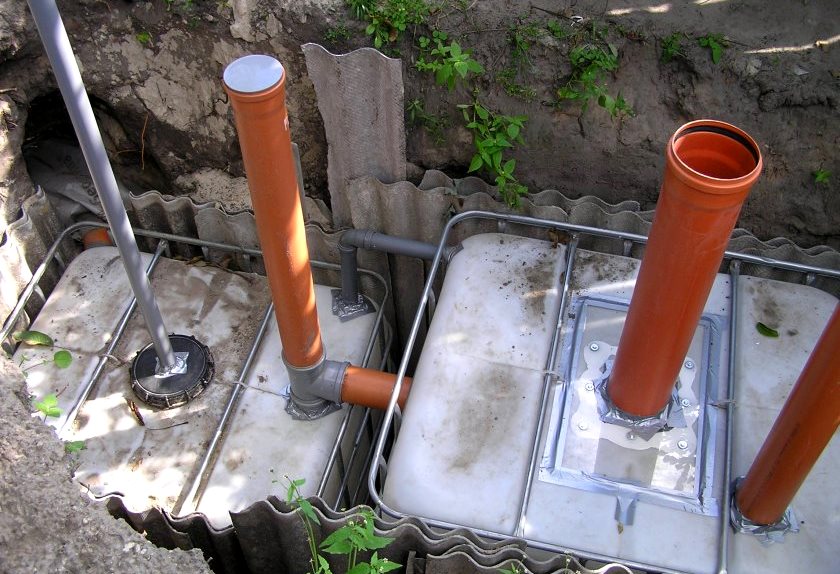

Установка вспомогательных деталей
Внутри каждой емкости устанавливается 2 тройника.
— Первый тройник присоединяет 2 трубы: входную канализационную и ведущую наверх, третье отверстие свободно для слива отходов. Верхнее отверстие будет использоваться для очистки.
— Второй тройник скрепляет предыдущую емкость с последующей, меньшая труба снова выводится наверх для обеспечения вентиляции.
В последнем кубе тройник присоединяется к трубе, выводящей сточные воды в поле фильтрации. Желательно установить на ней обратный запорный клапан.
Укрепление септика
Все пластиковые емкости, предусмотренные проектом, необходимо жестко скрепить между собой для повышения прочности и предотвращения разрыва трубопровода. С этой целью к наружной сетке привариваются металлические пруты с двух сторон.
Монтаж септического оборудования
Полностью собранная конструкция опускается в подготовленный котлован с учетом уровня грунтовых вод.
Замеры УГВ делают заранее, самые эффективные методы диагностики – копание и наблюдение.
Если УГВ достаточно высок, то нужно дополнительно защитить конструкцию заливкой бетона по краям, также потребуется якорение.
Якорение и утепление септика
Заякорить септик рекомендуют, если есть опасность, что он может всплыть из-за грунтовых вод. В таком случае его привязывают к бетонным плитам на дне текстильными тросами.
Для естественного якорения необходимо оставлять тару наполненной: если нет желания копить в ней отходы, можно заполнить ее водой. Полное опорожнение септического устройства не производят.
Септик и трубопровод желательно утеплить с помощью пенопласта или любого другого изоляционного материала.
Под конец работ тару наполняют водой, иногда добавляя специальный микробиологический состав: эти микробы будут питаться органикой и перерабатывать отходы.
Завершающий этап сборки – засыпание песка по краям и закрывание котлована сверху. Септик готов служить добрый десяток лет!
Содержание страницы
Этапы монтажа септика из еврокубов
Канализация с септиком из еврокубов, от остальных очистных сооружений отличается тем, что потребуется дополнительное обустройство
Дренажная и сливная система
ы, но при правильном монтаже такая конструкция будет надежным и долговечным решением в частном доме или на даче.
Перед тем как приступить к монтажным работам, продумывают конструкцию и месторасположение септика на участке, решают, какой лучше установить, что бы канализация в частном доме была функциональной и согласовывают план в СЭС.
Подготовка котлована под септик.
Длина и ширина ямы должна соответствовать размеру септика в сборе с небольшим запасом в 15-20 см по всему периметру. В этот промежуток будет укладываться теплоизоляция и прочный материал, защищающий септик от сдавливания.
Необходимая глубина определяется с учетом размера еврокуба и уклона общей магистрали трубопровода. Также учитывают высоту бетонной основы под септик и тот момент, что каждая следующая емкость устанавливается ниже предыдущей на 20-30 см, соответственно и стяжку дна выполняют ступенькой, а в свежий раствор устанавливают петли крепления для еврокуба.
Земляные работы и бетонирование основания под септик
Якорение обезопасит сооружение от смещения в случае прорыва грунтовых вод.
Важный момент: чтобы септик не выдавило весной грунтовыми водами его нужно закрепить к бетонному основанию ремнями.
Следующим этапом земляных работ будет рытье выгребных траншей для фильтрационного поля или колодца. Работы могут отличаться в зависимости от выбранного способа почвенной доочистки.
Достоинства колец из бетона
При проведении работ по устройству канализационного колодца могут применяться различные материалы, но кольца из бетона являются наиболее распространенным вариантом.
В первую очередь это связано с многочисленными преимуществами готовых изделий:
- стоимость продукции не слишком высока, поэтому она доступна большинству потребителей;
- основной материал, из которого изготовлены элементы, отличается высокими прочностными характеристиками;
- монтаж фрагментов производится относительно быстро, так как они имеют довольно большие размеры;
Двухкамерный септик: схема своими руками.
Монтаж
Дно вырытого котлована предварительно бетонируют, чтобы предупредить размывание грунта под воздействием огромного веса конструкции и близкого залегания поверхностных вод.
После погружения конструкции в котлован при помощи пенопласта стенки септика и трубопровода утепляют. Также заливают раствор бетона между стенками емкостей и грунтом. Эту процедуру можно не выполнять, если грунт не подвержен осыпанию, размыванию. Теперь в емкости заливают воду, а конструкцию засыпают песком.
Систему доочистки соорудить несложно, особенно в тех местах, где имеется песчаный грунт. Сооружается подобие колодца глубиной до одного метра. К нему подводится выводящая труба.
В процессе эксплуатации рекомендуется проводить периодический осмотр, внимательно изучая широкие трубы, которые были вмонтированы в септики. Внутри могут быть обнаружены полиэтилен, жирные вещества, которые загрязняют емкости, но при этом не подвергаются быстрому разложению. При обнаружении таких следов загрязнения их удаляют при помощи подручных средств.
Также важно проверять дно емкостей при помощи длинного шеста. Если там скопилось большое количество твердых отложений, их нужно обязательно удалить:
- воспользовавшись услугами ассенизаторской спецтехники;
- откачав содержимое при помощи фекального насоса.
Иногда производители рекомендуют приобретать специальные бактерии для септиков, которые позволяют значительно ускорить процесс разложения органических отходов. Однако, как показывает практика, можно обойтись без дополнительных расходов, отказавшись от приобретения таких бактерий.
Природа сама позаботилась о том, чтобы помочь дачникам решить такую задачу. Микроорганизмы, питающиеся органикой, активно размножаются и без дополнительных «просьб» со стороны владельцев дачных участков решают вопрос с утилизацией органики.
Будет несложно соорудить конструкцию септика из еврокубов по заранее подготовленной схеме, если провести все работы правильно и выбрать качественные материалы. Созданное своими руками канализационное устройство может прослужить до 10 лет без откачки.
