Эжекторный насос (с эжектором) для воды: принцип действия

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

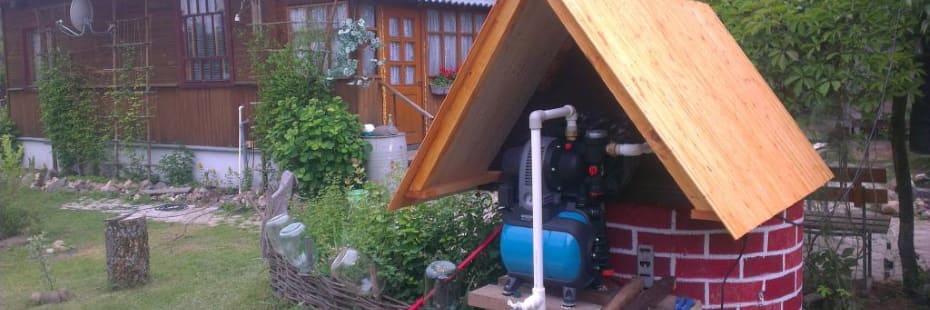

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

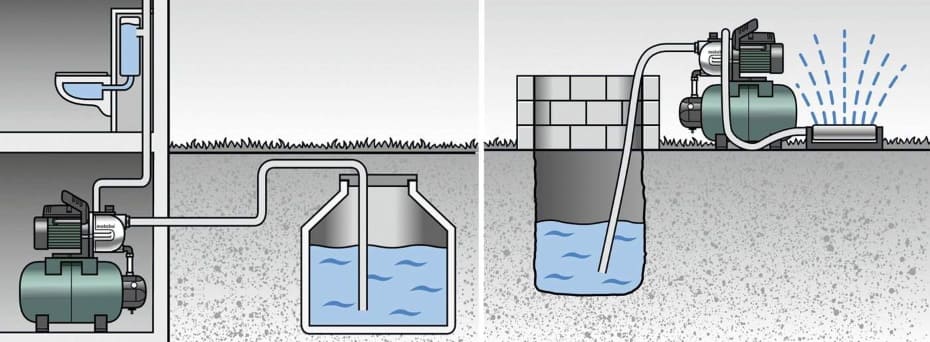

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Эжекторный насос – принцип действия и ожидаемая выгода

Современные выбрасыватели разгоняют давление в трубопроводе, потребляя около 12 процентов объема прокачиваемого потока. То есть, если по трубе пойдет 1000 литров в час, то для эффективной работы эжектора потребуется выброс на уровне 120 л/час.

В насосе поддерживается следующий принцип работы эжектора:

• В трубу за насосом врезают отвод.
• Воду с этого отвода подают на циркуляционный патрубок эжектора.
• Всасывающий патрубок эжектора соединяют с трубой, опущенной в колодец, а напорный патрубок – с входом в рабочую камеру насоса.
• На опущенную в колодец трубу обязательно монтируют обратный клапан, блокирующий движение воды вниз.
• Подаваемый на циркуляционный патрубок поток движется с большой скоростью, создавая разрежение в зоне всасывания эжектора. Под действием этого разрежения увеличивается сила всасывания (подъема воды) и давление в трубопроводе, подключаемом к насосу.

Оснащаемый эжектором насос начинает отбирать воду из колодца глубиной более 7-8 метров. Без выбрасывателя этот процесс невозможен в принципе. Лишенный данного узла агрегат отсасывающего типа способен поднимать воду только в глубины 5-7 метров. А эжекторный насос качает воду даже с глубины 45 метров. При этом эффективность работы такого напорного оборудования зависит от разновидностей примененных выбрасывателей.

Устройство и принцип действия установки

Эжектор – устройство, предающее энергию двигающейся с большой скоростью среды другой, менее подвижной. В сужающемся сечении аппарата возникает зона пониженного давления одной из сред, провоцируя подсос второй среды в ее поток.

Что дает возможность ей передвигаться и удаляться от точки всасывания, используя для движения энергию первой среды.

Внутреннее устройство эжектора. Это оборудование используется для обеспечения добавочных метров подъема воды и страхования насоса или станции от нежелательного сухого хода в случае внезапного понижения уровня скважины

Установки с внутренним эжектором предназначаются для перекачки воды из неглубоких, не более 8 м, скважин, накопительных резервуаров, колодцев или водоемов. Отличительная черта устройства – способность «самовсасывания», позволяющая захватывать воду, находящуюся ниже уровня входного патрубка. Поэтому для корректной работы аппарата требуется предварительная заливка его водой. Рабочее колесо устройства нагнетает жидкость, отправляет к входу в эжектор, создавая тем самым эжектирующую струю.

Она, продвигаясь по сужающейся трубке, разгоняется. Соответственно, давление внутри струи уменьшается. Таким образом, и давление внутри камеры всасывания так же существенно уменьшается. Если подключить к входному патрубку трубу и опустить ее в воду, она начнет с силой всасываться в устройство. Далее жидкость отправляется в камеру всасывания, замедляется и направляется по диффузору к выходу, постепенно увеличивая свой напор.

Насосная станция с выносным (слева) и внутренним (справа) эжектором. Оборудование с выносным эжектором может быть установлено на приличном расстоянии от колодца или скважины

Еще одна разновидность поверхностных установок – насосная станция с выносным эжектором. Их отличает наличие внешнего эжектора, погружающегося в источник водоснабжения. Устройство и сфера применения установок в целом такая же, как и у аналогов с внутренним эжектором. Существенное отличие – возможность использования устройства на глубинах более 10 м. Кроме того такие насосы чрезвычайно требовательны к условиям монтажа внешнего эжектора. Трубы, соединяющие его с насосом, должны быть установлены строго вертикально, иначе входная магистраль может быть завоздушена и потеряет работоспособность.

Наиболее оптимально использовать такое устройство для работы на глубине 15-20 м, хотя некоторые производители указывают как максимальную отметку в 45 м. Понятно, что с увеличением высоты подъема характеристики работы насоса ухудшаются. В целом устройства с выносным эжектором имеют меньший КПД, чем с внутренним.

Он составляет всего лишь 30%. Зато они позволяют избавиться от шума, создающегося аппаратом, и дают возможность размещать установку в нескольких десятках метров от колодца.

Отличия от агрегатов эжекторного типа

Ещё одной разновидностью самовсасывающего насоса для перекачки воды является агрегат эжекторного типа. Этот прибор также позволяет перекачивать воду с большой глубины, но имеет иное строение, чем насос инжекторного типа.

Фекальный насос погружного типа

Он состоит из следующих составных частей:

• всасывающая камера;
• специальное сопло – патрубок с узким концом;
• диффузор и смеситель.

При этом может быть внутренняя и наружная установка эжектора. Различия между инжекторными и эжекторными агрегатами состоят и в принципе работы. По сути, в эжекторе происходит передача кинетической энергии воды с большей скоростью к среде с меньшей скоростью.

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

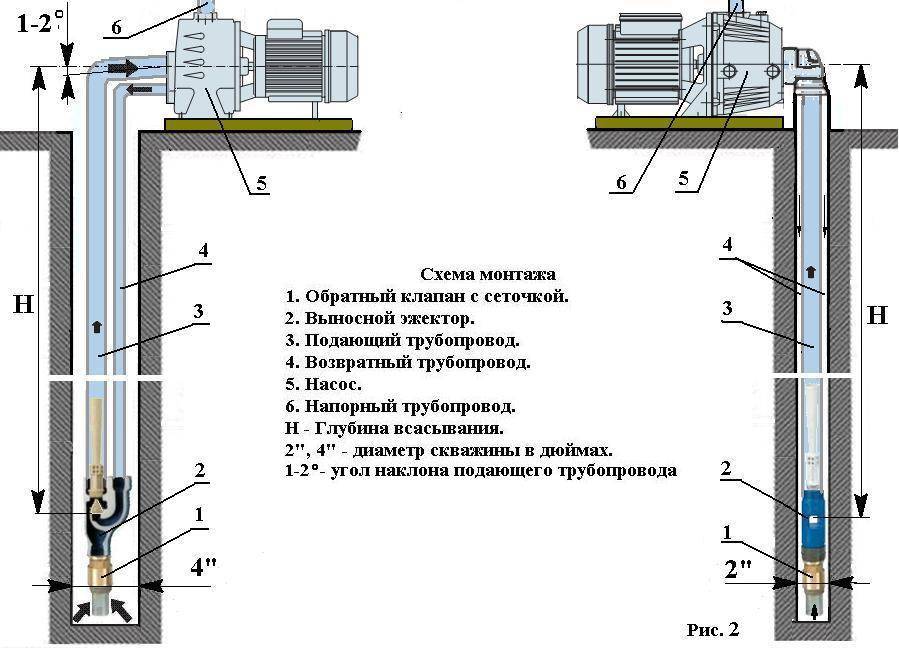

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.

Рейтинг лучших моделей

Калибр СВД-770Ч+Э

Плюсы

• отличное приобретение для дачного участка или загородного дома
• работает на 5 с плюсом, нормальная стоимость

Минусы

пластиковая резьба в месте подсоединения

От 7390 ₽

Модель разработана отечественными инженерами, но производится на заводах КНР, поэтому и некоторые недоработки: пластиковые резьбы на соединениях долго не проживут — надо сразу менять, а это дополнительные расходы.

Grundfos JPD 4-47 PT-V

Плюсы

• компактные размеры, тихая работа
• известная компания делает качественную технику

Минусы

не выявлено

От 13234 ₽

Эта модель разработана для частных строений, чтобы нормализовать давление внутри домашнего водопровода при частых перепадах, отлично справляется с перекачкой воды из глубоких колодцев.

SPERONI APM 150/25

Плюсы

• качественная сборка, тихая, но весьма производительная работа
• без напряжения выкачивает воду с глубинных скважин

Минусы

не выявлено

От 20800 ₽

Модель изготовлена из материалов высокого качества, имеется автоматическая защита двигателя от перегрузок и работы без воды, используется в бытовых и производственных системах водоснабжения.

Marina APM 200/25

Плюсы

• невысокое потребление энергоресурсов
• корпус и все детали из устойчивого к коррозии металла

Минусы

не выявлено

От 24230 ₽

Модель разработана для перекачивания только чистой воды без примесей с больших глубин, отлично работает со скважинами глубиной не более 50 м.

Top Aqua AUJCB-800 эжекторная

Плюсы

• компактные размеры и малый вес
• простая установка и несложное использование

Минусы

не выявлено

От 6450 ₽

Модель разработана для перекачивания воды из колодцев или скважин не глубже 20 м, только для чистой жидкости с содержанием примесей не более 50 г/куб. м.

Как подключить насос с установленным внешним эжектором

Установленной насосной станции с подключенным к ней эжектором требуется намного меньше энергии, чтобы доставить жидкость на поверхность и потом транспортировать ее по системе. Благодаря этому повышается уровень эффективности применения гидрооборудования.

Также заметно увеличивается глубина использования источника. Еще одно несомненное преимущество – это защита от работы оборудования на холостом ходу.

Обязательно должен устанавливаться кран. Он должен находиться на рециркуляционной трубе. Этот кран помогает управлять насосным оборудованием и регулировать поток перекачиваемой жидкости.

Эжекторные насосы

Процедура подключения эжектора в виде самостоятельного устройства заключается в двух этапах:

1. Прокладывается дополнительная труба по всем правилам, которые брались за основу при монтаже трубопровода для подачи воды. Дополнительная труба нужна для подачи нагнетающей среды.
2. Подсоединение патрубка к всасывающему узлу. Требуется смонтировать фильтр грубой очистки и обратный патрубок. Рекомендуется монтаж вентиля для регуляции работы системы.

Вентиль необходим в том случае, если уровень воды в шурфе больше того, на который рассчитан насос. В данном случае можно отрегулировать нагнетаемый поток.

Какая бытовая станция лучше для водоснабжения частного дома по мнению редакции Zuzako

Выбирая подходящую систему водоснабжения для своего дома, следует учитывать целый ряд факторов

И первым делом важно определиться с типом станции, который подбирается с учётом особенностей самой скважины и участка

Центробежная и вихревая водонапорные станции

Центробежные системы предназначены для откачивания чистой воды с глубины, не превышающей 9 м. Главное их отличие заключается в возможности использования даже при наличии в магистрали воздушных пузырьков и пробок. Правда, из-за обустройства в станции нескольких ступеней центробежные системы обходятся немного дороже, чем вихревые модели.

У центробежных станций есть ряд важных преимуществ:

• Универсальность — такие насосы можно устанавливать и в колодце, и в скважине, притом способ монтажа может быть как поверхностным, так и глубинным.
• Огромный модельный ряд в продаже.
• Высокая производительность — такие устройства без проблем поднимают воду с большой глубины и на высоту.
• В процессе работы они практически не издают шума.
• Компактные габариты.

Но и недостатки у центробежных агрегатов тоже есть:

• Требовательность к чистоте воды — любые твёрдые примеси могут стать причиной выхода конструкции из строя.
• Стоимость — она у центробежных моделей на порядок выше, чем у вихревых «собратьев».

Что же касается вихревых станций, они обладают большими размерами, позволяют экономить энергию и могут без проблем использоваться в ограниченном пространстве. При этом они тоже умеют перекачивать воду с газом.

Вихревые модели обладают несколькими важными достоинствами:

• Способны создавать сильный напор.
• Практически не имеют ограничений по глубине.
• Подают воду даже при минимальном объёме, причём делают это равномерно и плавно.
• Способны перекачивать плохо очищенные жидкости с большим количеством твёрдых примесей.
• Простота конструкции, в которой сведены к минимуму риски поломок.
• Доступность обслуживания и самого оборудования.

Но и без недостатков здесь не обошлось:

• Массивность.
• Шумность.
• Неудобство обслуживания погружной конструкции.
• Отсутствие возможности дозировать перекачиваемую воду.

Из-за высокой мощности и следующей из неё шумности вихревые агрегаты могут устанавливаться только вдали от домов. Они отлично подходят обустройства промышленных объектов, а вот для водоснабжения на частном участке всё же стоит выбрать бесшумную центробежную модель.

Вибрационная и винтовая водонасосные станции

Не имея в своей конструкции вращающихся и трущихся элементов, вибрационные насосы с лёгкостью перекачивают воду, содержащую песок и другие твёрдые примеси. При небольшой производительности такие станции дают довольно сильный напор. Но в процессе работы вибрационные системы создают серьёзную вибрацию, которая поднимает со дна скважины весь ил и загрязняет воду. К тому же они постепенно разрушают саму скважину. Такой насос может использоваться разве что в качестве запасного, временного варианта, например, в случае поломки основного агрегата. Впрочем, пользоваться вибрационным насосом долго вы не сможете даже при большом желании, ведь их ресурса хватает максимум на два года.

Винтовой насос — отличное решение для поднятия воды из резервуара с узкой горловиной. Главное его достоинство заключается в равномерной плавной подаче. При этом винтовая станция даёт хороший напор, обладая совсем небольшим расходом энергии. Из-за сложности обслуживания и шумности такие системы сегодня практически не пользуются спросом. К тому же большинство винтовых агрегатов никак не защищены от сухого хода, что часто приводит к серьёзным поломкам. Если на вашем участке есть небольшая скважина и обустроить безаварийный процесс не выйдет, такой насос — точно не для вас. Если же вас привлекает его экономичность и устраивает подача воды с песком, то между центробежным и винтовым агрегатом можете смело выбирать последний вариант.

Установка эжектора

Если устройство устанавливается в непосредственной близости к насосу, то получается насосная станция со встроенным эжектором.

Чтобы система работала по принципу насосной станции водоснабжения для частного дома с эжектором выносным, нужно поместить его непосредственно в скважину либо другой источник водоснабжения.

В этом случае для монтажа понадобятся несколько труб:

• труба с установленным фильтром грубой очистки подсоединяется к тройнику сбоку и опускается к самому дну;
• труба, подключающаяся снизу, по которой проходит возникающий скоростной поток воды;
• третья труба, присоединяющаяся к тройнику сверху и выводящаяся в систему водопровода, по которой проходит ускоренный поток воды под большим напором.

Схема подключения эжектора

Сверху к тройнику ввинчиваем переходник, имеющий наружную резьбу. Он должен находится выше штуцера. Второй край будет служить соединением с трубой, подающей воду на водопровод. Крепиться будет фитингом.

Снизу к тройнику (в который ранее вставлен штуцер) привинчиваем угловой отвод для дальнейшего соединения с трубой рециркуляции. Крепление производится обжимной гайкой.

Сбоку в тройник ввинчиваем уголок для соединения с подающей воду трубой. Трубу крепим цанговым зажимом.

Проверяем качество креплений и гидроизоляции.

Все места соединений герметизируются паклей или герметиком.

К отводу непременно устанавливаем обратный клапан. Он не позволит жидкости вылиться из всасывающего водопровода. Если вода уйдет, система работать не сможет.

Принцип работы

Эжектор работает по достаточно простому принципу. Вода рециркулирует в нижней части трубопровода, при этом восполняется недостаток давления во всасывающем трубопроводе. Эжектор подталкивает воду на ту высоту, с которой ее может втягивать двигатель.

Вода, выходящая из сужающегося Т- образного патрубка, на большой скорости заливается в смеситель из всасывающей камеры. В диффузоре обычный поток воды смешивается с ускоренным и попадает в трубопровод.

Эжектор решает проблему низкого давления

Устанавливается эжектор в часть трубопровода, находящуюся между скважиной и насосом. Часть потока воды, поднимающаяся вверх, возвращается назад в скважину, и на подходе к эжектору образует постоянную рециркуляцию. В трубопроводе возникает дополнительное разряжение, а на подъем жидкости тратится меньше энергии насоса.

Работа системы настраивается с помощью вентиля. Часть воды подается в дом, оставшаяся часть продолжает рециркулировать в эжекторе. Запуск насосной станции происходит быстрее, снижается потребление электроэнергии, при этом требуется установка оборудования меньшей мощности.

В комплектацию входят: диффузор, смеситель, всасывающая камера, сопло.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

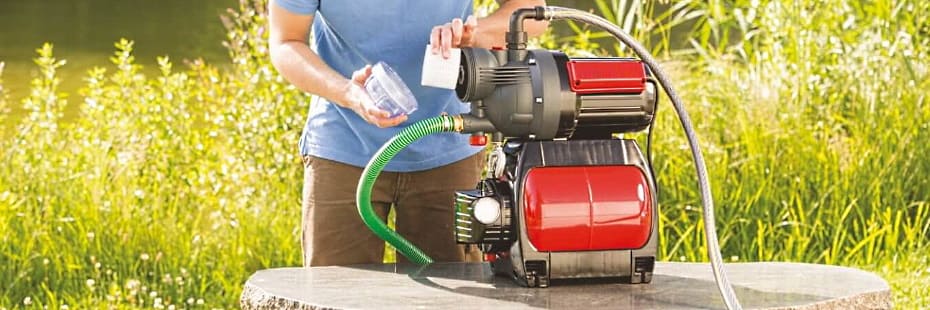

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Какие бывают насосные станции

Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.

Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.

Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.

Рис. 5 Встроенный эжектор — схема

Станции со встроенным эжектором

Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел. Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.

Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).

Рис. 6 Устройство электронасоса со встроенным эжектором

Станции с выносным эжектором

Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.

Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.

По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.

Рис. 7 Станция с выносным эжектором и его подключение
