Что делать, если не греет теплый пол: поиск поломок и устранение дефектов

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига

генератор сигналов

эл.магнитный приемник сигналов

тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

генератором подается сигнал в кабель

эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

  • при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
  • ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:


С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Загрязнение элементов патронного нагревателя расположенных в корпусе

Все типы патронных нагревателей имеют в своей оснастке изолирующий и теплопроводящий материал — периклаз. Данный материал состоит из оксида магния, который обладает высокой гигроскопичностью. Во время набора определенной температуры патронные нагреватели начинают расширяться, а в процессе остывания — сужаются. В рабочих циклах нагреватель может втягивать в себя всевозможные жидкие составы из окружающей среды, включая даже газы. Загрязняющие вещества провоцируют нарушения в работе нагревателя и дальнейшее короткое замыкание. Изоляция утрачивает свои свойства, приводя к потере рабочих характеристик нагревательного устройства.

Неправильное крепление датчиков и термопары

В правилах установки термопары указано, что она должна размещаться в самых пиковых температурных зонах нагревательного объекта. Если она установлена в другом месте, то нагревательное устройство будет подавать лишние термические нагрузки. Это значительно сокращает срок его службы.

Причины преждевременной поломки патронника

Причинами поломки ТЭНа может служить множество разнообразных факторов. Изначально к таковым можно отнести неправильную эксплуатацию и плохие условия хранения. Если вам приходилось уже использовать на имеющемся оборудовании дополнительные нагреватели в виде патронных ТЭНов, проведите четкий анализ по их преимуществам

Изначально обратите внимание на толщину резистивного элемента, который был в нагревателе. Определите количество и расположение холодных зон, изоляцию, компрессию

Благодаря этому вы можете проверить: могут ли два нагревателя одинаковой длины иметь одинаковые зоны нагрева. Рабочая зона может быть излишне длинной и находиться вне отверстия нагреваемого объекта, что приведет к перегреву и короткому замыканию. Оба устройства могут быть выполнены в полном соответствии со стандартами и иметь общее сходство при внешнем осмотре, но их внутреннее содержание может быть совершенно разным

С другой стороны, важно проводить контроль допуска, чтобы нагреватель идеально подходил к стенкам отверстия. Отлично, если тип допуска H7

Важно помнить, что размер отверстия может увеличиться из-за постоянного трения при установке нагревателей. Это также может происходить из-за постоянного расширения и сжатия нагревательных устройств. Обратите внимание, что при установке патронника с неправильным допуском (то есть диаметром от 0,02 мм до -0,06 мм) сгенерированная температура может не распределяться должным образом, и срок службы устройства будет значительно уменьшен.

При заказе патронных ТЭНов от «Полимернагрев», вы получаете бесплатную консультацию по монтажу, и точный расчет параметров нагревателя под ваш тип оборудования. Заказывайте обратный звонок и мы сразу свяжемся с вами!

Неисправности датчика

Датчик работает в комплекте с терморегулятором, измеряет температуру теплого пола. Если нагрев пола быстро отключается или же наблюдается сильный перегрев, то надо проверить датчик.

Визуальный предварительный осмотр датчика может выявить наличие:

  • подгоревших контактов;
  • отсутствия питания системы.

Также можно определить показатель уровня напряжения на определенном участке цепи. Датчик – это резистор, обладающий собственным сопротивлением. Показатели, полученные при проверке с мультиметром, могут обеспечить ценной информацией о поломке.

С их помощью можно определить, какой из элементов датчика (реле и конденсатор) вышел из строя или неточность соединений.

Диагностику с прибором проводят после осмотра. Для этого надо отключить терморегулятор, снять панель с лицевой стороны, потом установочный блок. Соединяют обе клеммы с напряжением 220 Вт с термостатом.

В документе к термостату указывается показатель сопротивления устройства, обычно оно бывает от 5 кОм до 120 кОм, которое зависит от температуры тела датчика. Когда 5 ⁰C, значение его будет около 22 кОм, а при 40 ⁰C – 6 кОм.

Мультиметр ставят на режим омметра. Если показатели совпадают с заявленными производителем, то датчик исправный.

Следовательно, самостоятельная проверка теплого пола возможна с помощью мультиметра.

В хозяйстве, где теплые полы, хозяину надо иметь прибор для проверки работоспособности датчика и терморегулятора с нагревающими кабелями.

Современные терморегуляторы оснащены сенсорными дисплеями, они способны самостоятельно показывать поломку датчика.

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

  • отрезок трубы нужного диаметра;
  • фитинги;
  • обжимной ключ.

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит

Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.

Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.

Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:

  • Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
  • Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
  • Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
  • Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
  • Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.

Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.

Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.

Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.

При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.

Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю

Повреждения водяного контура

Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.

ваш пол не работает, значит в водяном контуре недостаточное количество теплоносителя. Что бы начать ликвидировать протечку, необходимо отключить подачу теплоносителя через коллектор. Через обратную трубу осуществляется слив воды из водяного контура.

Технология ликвидации протечки зависит от используемых труб.

После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.

Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.

Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.

Причины неполадок

1. Неверно выбран греющий кабель, неправильно выполнена теплоизоляция. При выборе мощности кабеля учитывают технические условия того помещения, в котором устанавливается обогревательная система. При ошибке в расчете площади настила либо мощности системы или при использовании недостаточно толстого изоляционного слоя пол может нагреваться недостаточно сильно. Чтобы устранить проблему, нужно вызвать специалистов, которые проверят правильность монтажа системы и устранят неполадки либо объяснят, как это можно сделать. 2. Неправильный монтаж. Если отключение теплого пола происходит сразу же после включения системы, вероятно, неправильно расположен термодатчик. 3. Наличие механических повреждений. Во время монтажа системы может быть поврежден ее греющий кабель. Это может произойти во время заливки стяжки либо в ходе монтажа напольного покрытия. обы понять, исправен ли кабель, теплый пол нужно отключить от терморегулятора, а затем измерить сопротивление жил. Сравнив полученные данные с теми, которые указаны в инструкции к системе, следует убедиться, что отклонение от нормального показателя не превышает пяти процентов. 4. Недостаточное напряжение. Теплый пол может нагреваться слишком слабо из-за чересчур низкого напряжения в электросети дома. 5. Сбои в работе датчика и терморегулятора. Пол может оставаться холодным из-за неисправности регулирующего оборудования.

Почти все вероятные поломки системы являются однотипными, поэтому выявить неисправности при наличии необходимых приборов несложно. Первым делом исключите наиболее простые, банальные варианты. Проверьте, есть ли в сети напряжение. Убедитесь, что не сбились настройки температуры системы.

Если, проделав все перечисленное выше, вы не смогли обнаружить причину холодного пола, повреждение было вызвано одним из трех элементов — греющим кабелем, датчиком температуры либо специальным терморегулятором.

1. Поломка терморегулятора. При поломке этой детали напряжение из электросети в греющий кабель либо в нагревательный мат не подается, вследствие чего не происходит нагрева. Это может быть вызвано обрывом датчика температуры, поломкой терморегулятора либо выключенным автоматом, который находится в щитке питания. Для устранения данной неисправности необходимо измерить при помощи мультиметра омическое сопротивление. 2. Выход из строя температурного датчика. Чтобы проверить работу датчика температуры, необходимо измерить его сопротивление и сверить этот показатель с указанными в техпаспорте данными. Учтите, что при нагревании датчика его сопротивление может незначительно уменьшиться. Если разница показателей существенна, датчик необходимо отключить и заменить новым. 3. Поломка нагревательного кабеля. Если, проверив датчик теплого пола и терморегулятор системы, вы не обнаружили неисправность, проверьте греющий кабель. Для определения создаваемой нагревательным кабелем нагрузки измерьте его сопротивление, а затем сравните этот показатель с данными, указанными в техпаспорте.

Показания приборов помогают установить причину поломки теплого пола. Если данные ниже нормы, повреждена внешняя оболочка кабеля, отвечающего за нагрев. Если сопротивление стремится к нулю, отгорела соединительная муфта или поврежден кабель. Если значения неустойчивы, под оболочку попала вода. Появление на мультиметре знака бесконечности свидетельствует об обрыве или перегорании находящегося в соединительной муфте греющего элемента.

Выполнив диагностику и обнаружив неисправность, вы можете выполнить ремонт самостоятельно либо вызвать специалистов. Квалифицированный мастер качественно, быстро, с минимальными повреждениями вашего напольного покрытия выполнит ремонт нагревательного кабеля.

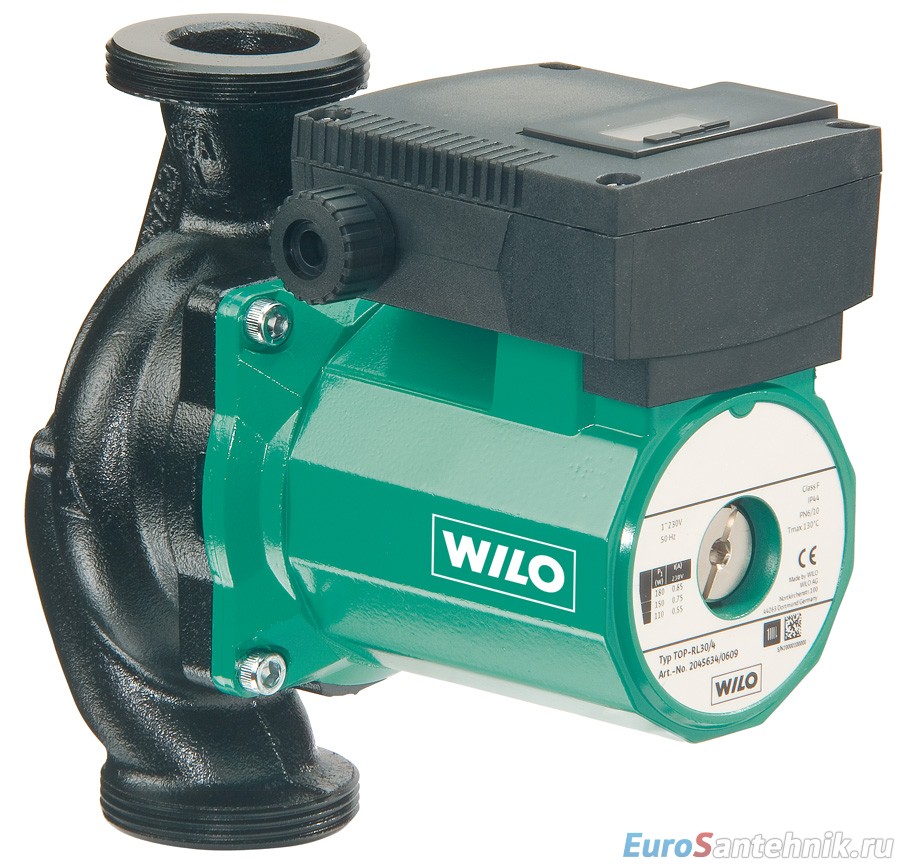

Причина 6. Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Уважаемые, вопрос по отоплению частного дома, подключенного к центральному отоплению.

Предистория. Дом на 4 хозяина, на каждую половину от центрального стояка идет по две трубы.Прямая и обратка размер 34″. Трубы заходят в дом на коллекторы. Коллектор на вход с 4-мя кранами, + прямой вывод к соседу. С 2 кранов идет раздача на отопление, с 2-х на теплые полы, один пол в ванну, второй теплый пол в прихожей.

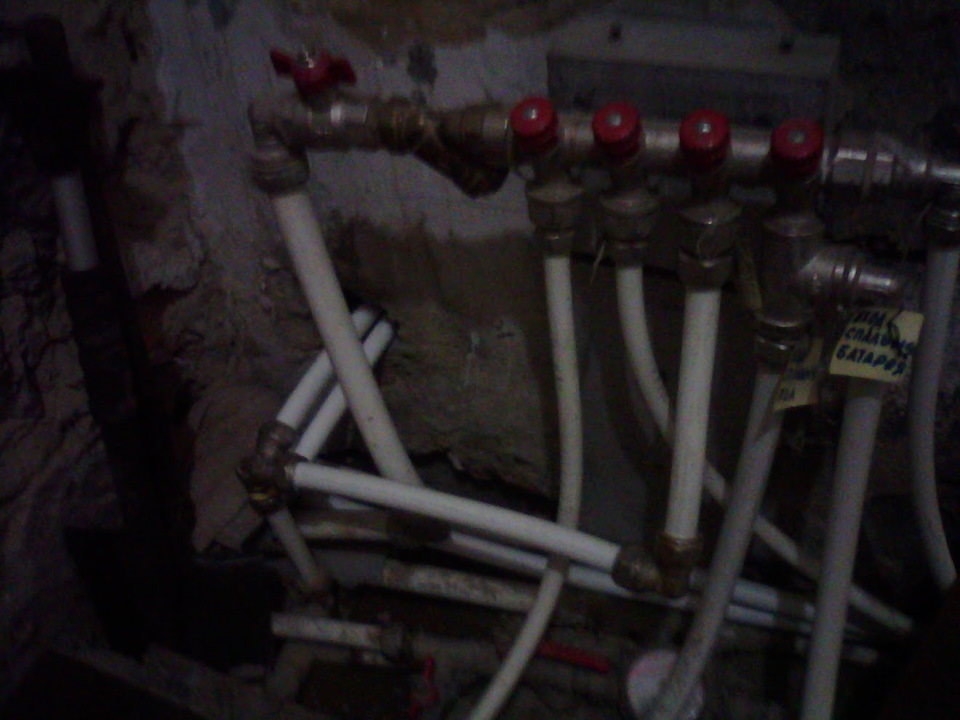

Обратка со всех труб на коллектор без кранов. На фото коллектор внизу за трубой с холодной водой.

Были заменены трубы во нашей четверти дома на металлопластик 20″, уложен в ванной и прихожей теплый пол 16″ разводка труб на теплый пол и радиаторы через коллектор.

Проблема в том что вода не циркулирует в системе, из-за того, как я понимаю, что есть напор как в входной трубе, так и в обратной. И сопротивление общей системы не дает нужный напор чтобы продавить обратку.

Один из выходов на прогрев был подключение к обработке крана и слив воды в канализацию, пока трубы не прогреются.

Подскажите поможет ли установка в обратку либо циркуляционногонасоса, либо что-то похожее на обратный клапан? Спасибо!

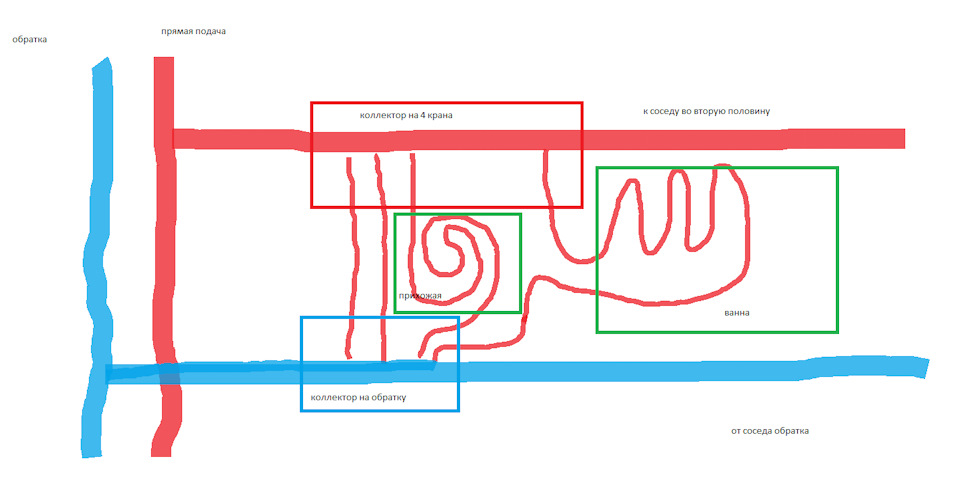

UPD. Дополнил схему подключения, если это художество можно так назвать =)

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Водяной ТП замерз

Сколько стоит теплый электрический пол

Ситуация, когда водяной теплый пол замерзает, может случится из-за непредвиденной остановки котла, если отключат газ или электричество. Кратковременные отключения не успеют нанести вред оборудованию, но если жильцов нет дома, то за несколько дней помещение котельной остынет, и тогда возможна серьезная авария.

При опускании температуры воздуха ниже нуля первыми пострадают элементы системы циркуляции в котельной: водяной насос, фильтры, металлические и пластиковые патрубки. Сам теплый пол остывает очень медленно и замерзает в последнюю очередь. Даже спустя неделю после отключения котла вода в трубах под стяжкой остается подвижной.

Разрывов и протечек следует опасаться, если трубы ТП из металла. Тепловой контур из полиэтилена или полипропилена благодаря гибкости материала сохранит герметичность.

Что делать, если от мороза лопнуло оборудование:

  1. Начните с обогрева помещения котельной. Для этого хорошо подойдут тепловые пушки.
  2. Заменить лопнувшие элементы системы.
  3. Для ревизии котла лучше вызвать мастеров из сервисного центра.
  4. После того как оборудование в котельной приведено в норму можно попробовать запустить теплый пол. Следите при этом за давление в системе на манометре насоса. Если оно падает — ищите протечки.

Как обезопасить себя от замерзания напольного обогрева:

  • Морозостойкий теплоносительЕсли дом не для постоянного проживания и вы периодически уезжаете, то есть смысл установить электронику с GSM модулем, которая будет следить за температурой воздуха и оповещать вас смсками, если в помещении станет холодно.
  • В случае, кода дом оставляют на зиму, нужно слить воду из теплого пола и продуть трубы воздухом.
  • Другой вариант избежать замерзания — это наполнить тепловые контуры антифризом. Но многие производители котлов снимают оборудование с гарантии, если узнают об этом. Уточните у них этот вопрос перед заливкой теплоносителя. Для систем отопления нужно использовать предназначенные для них антифризы, например, «Фритерм-30» на основе пропиленгликоля.

Пленочный теплый пол «гудит»

Иногда при монтаже пленочного теплого пола возникает такой эффект как «гудение» пленки, который проявляется в виде звуковых колебаний низкой частоты и воспринимается на слух как треск или гудение на поверхности пленки. При отключении питания этот эффект исчезает.

Причина появления этого треска – резонансные явления в системе «Питающая сеть – пленочный пол», которые могут возникнуть вследствие влияния гармоник основной частоты питающей сети (50Гц) на пленку. Дело в том, что в питающей сети могут присутствовать различного рода отклонения: всплеск и провал амплитуды напряжения сети, наличие высокочастотных помех, возникающих при работе оборудования и т.д. Все эти отклонения при определенных условиях в той или иной мере могут привести к такому явлению как «гудение» пленки.

Внимание! Эффект «гудения» или «треска» не является неисправностью пленки

Рекомендации по устранению «гудения» пленки

  • Проверить теплоизоляционный материал под пленкой – он должен быть непроводящим электрический ток (на основе лавсана). Как вариант можно попробовать перевернуть утеплитель отражающей стороной вниз.
  • Поменять местами фазу L и ноль N на регуляторе.
  • Проверить укладку пленки – медные токоведущие полосы должны быть снизу.
  • Токоведущие провода от пленки до терморегулятора не должны идти по поверхности самой пленки, их нужно проводить по периметру помещения.
  • Помещение должно быть сухое. Пленка иногда может гудеть при наличии сырости в помещении (например, в ванных комнатах или если стяжка в помещении до конца не просохла и т.д.)
  • Иногда пленка может гудеть, если проложена вдоль плит перекрытия (там находится магистральная арматура). Можно попробовать развернуть пленку на 90 градусов и расположить ее поперек плит. Влияние конструкции пола можно проверить следующим образом: поднять участок пленки над полом на высоту 0,5-1м и послушать гудение. Если пленка продолжает гудеть, то конструкция пола не влияет на пленку.

Виды систем тёплого пола

По нагретому полу комфортно ходить босиком

Существует три разновидности систем пола с подогревом: электрические, водяные и инфракрасные. Отличаются они в основном своими теплопередающими элементами: в системе водяного пола — это бетонная поверхность, под которой расположены металлополимерные трубы. Воду в них нагревает котёл или система центрального отопления. В электрических системах роль нагревательного элемента выполняет изолированный кабель, а температура регулируется термостатом. Инфракрасная же система в виде плёнки укладывается под любое покрытие и управляется терморегуляторами с помощью пульта. Каждая из этих систем имеет свои конструктивные особенности, поэтому различаются не только причины неполадок, но и порядок их диагностики и починки.

Основные проблемы при эксплуатации

Система водяного тёплого пола достаточно простая по своей структуре, поэтому причин плохой работы не так много. В основном нагрев не осуществляется, когда:

  1. Не функционирует контур водяного пола. Проверяем распределительный щиток с запорными кранами на каждый контур — они должны быть открыты;
  2. Прислушиваемся, шумит ли циркуляционный насос (обычно его устанавливают возле котла, в распределительном щитке). Если питание на него подаётся, но шума нет, его придётся заменить.
  3. Попадание воздуха в систему. Рассмотрим эту проблему в подробностях.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
