Как сделать тиски своими руками в домашних условиях

Трубчатая конструкция тисков

Самодельные зажимы можно изготовить из любых подручных материалов. Например, достаточно простой и эффективной является конструкция из металлических труб. Для этого необходимо подобрать трубы с таким расчетом, чтобы одна из них плотно входила в другую. Изделия
должны быть цельнотянутые без внутреннего сварочного шва
. Размер произвольный, поскольку подбирается исходя из назначения зажимного приспособления и характеристик обрабатываемых деталей.

Порядок изготовления будет следующим:

  • Снизу трубы большего диаметра, которая послужит основой конструкции, привариваются опоры. На тыльной стороне – задняя стенка из стального листа толщиной 3-5 мм, с предварительно просверленным отверстием и приваренной ходовой гайкой. Напротив передней опоры в верхней точке приваривается задняя неподвижная губка.
  • На наружной стороне подвижной трубы приваривается еще одна стальная заглушка толщиной 3-5 мм. Для ее перемещения из шпильки, стопорных гаек и упорных шайб изготавливается крепление. На выступающем конце шпильки приваривается проушина для вставки воротка. В верхней точке подвижной трубы крепится передняя губка.
  • На завершающем этапе на губки прикручивают пластины из закаленной стали с предварительно нанесенными насечками. Их наличие увеличит площадь прижима и обеспечит надежную фиксацию обрабатываемых предметов.

Аналогичным образом делаются зажимы из квадратного или прямоугольного профиля. Основным их преимуществом является продольное перемещение движущейся части при полном отсутствии вращения, что характерно для трубчатой конструкции.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки

На шпильку накручивается с одной стороны гайка

Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10». Сверлить необходимо тройник вместе со шпилькой

Сверлить необходимо тройник вместе со шпилькой

В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента

Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см

Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок

По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька

Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих

В одной доске на центральном отверстии нужно сделать паз для размещения гайки

Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие

Устанавливаем шпильку в центральное отверстие доски с пазом

С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом

Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей

Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте

Собираем конструкцию, получая в итоге подвижную губку тисков

Используем два металлических стержня, которые необходимо установить в боковые отверстия доски

К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола

Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру

По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков

Утапливаем гайку в конструкцию губки

Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Это интересно: Топ 10 лучших электролобзиков и критерии выбора инструмента

Чего ждать от самодельщины

Описанное приспособление, конечно, временное – все его детали довольно быстро размочаливаются, даже если дерево жмет дерево. Поэтому займемся вначале вопросом: какие самодельные тиски стоит изготавливать?

Зажимных приспособлений самого разного рода в технике используется неисчислимое множество; патенты на них насчитываются тысячами и десятками тысяч. Самостоятельно имеет смысл делать тиски, во-первых, наиболее употребительные. Во-вторых, не требующие для изготовления специальных материалов, производственного оборудования и сложных технологий.

Обычные слесарные тиски (поз. 1 на рис.) придется делать неповоротными. В противном случае придется искать либо готовую пару шейка-юбка (см. далее), которую к тому же может увести при сборке сваркой, либо возможности воспользоваться шейпинговым станком (попросту – шейпингом). Которых на ходу осталось очень мало, трудо- и энергоемкую шейпинговую обработку все более вытесняют точные литье, штамповка и роботы.

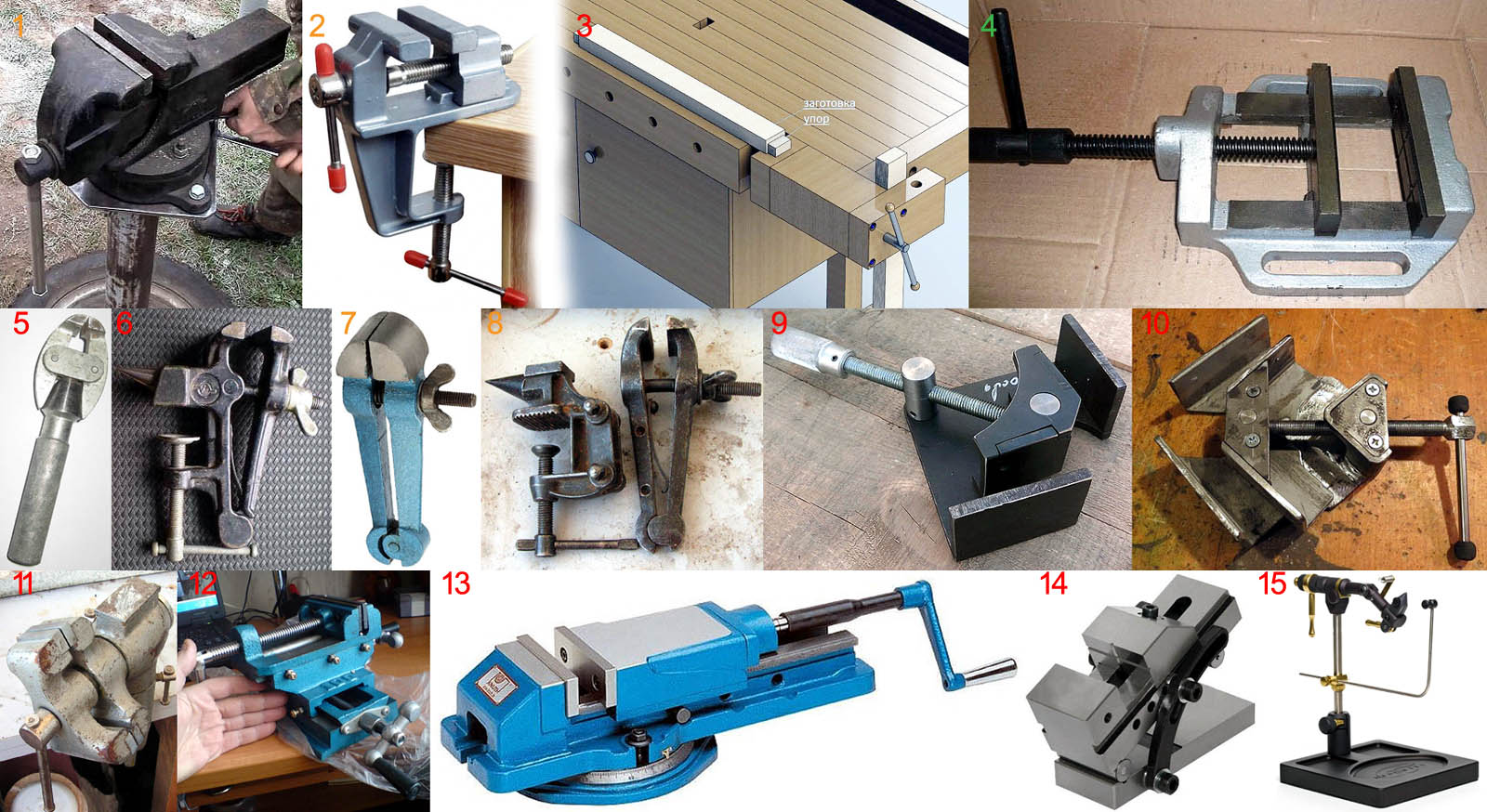

Разновидности тисков

Переставные (мобильные) мини-тиски, поз. 2, вроде бы проще, но для их изготовления необходимы особо качественные и, соотв., трудно обрабатываемые материалы. Дело в том, что усилие прижима ручных тисков определяется мускульной силой работника. А поперечное сечение деталей тисков с уменьшением их размеров падает по квадратичному закону, т.е. быстро. Лапы чаще всего обламываются как раз у мини-тисков. Однако расширить их функциональные возможности своими силами как раз несложно, см. далее.

Обычные столярные тиски, поз. 3, входят в состав столярного верстака и без него неработоспособны. Но далее мы рассмотрим, как изготовить тиски Моксона для работы по дереву, превращающие любой рабочий стол (в т.ч. хоть письменный) в практически полноценный столярный верстак.

Вот что действительно стоит сделать самостоятельно домашнему мастеру, так это однокоординатные станочные тиски (простой неповоротный стол) к сверлильному станку, поз. 4. Они же могут использоваться самостоятельно (отдельно от станка) для самых разнообразных работ. Материал для станочных станков годится обычный имеющийся в широкой продаже; работы по изготовлению станочных тисков, не уступающих фирменным, требуется буквально всего ничего.

Ювелирные тиски ручные (поз. 5) и настольные (поз. 6) – удобнейшие штуки для мелких точных работ. Но увы – для их изготовления нужны спецматериалы и оборудование, которое есть на всяком машиностроительном заводе общего профиля. В домашних условиях можно сделать неплохие заменители тисков-«лягушек», поз. 7, которые, кстати, часто входят в комплект настольных ювелирных тисков, поз. 8.

А вот с угловыми тисками (поз. 9) для зажима деталей, соединяемых под углом, дело, как говорится, глухо. Сделать их подобие своими руками возможно (поз. 10), но, во-первых, оказывается, что обеспечить зажим уже под фиксированным углом точно 90 градусов очень сложно, а если удалось, то угол потом быстро «плывет». О самодельных угловых тисках с регулируемым углом зажима и говорить не стоит. То же касается 2-3 координатных ручных станочных тисков (поз. 11-14) и, напр., приспособлений для вязания рыболовных мушек (поз. 15), которые уже не тиски, а узко специализированный станок.

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

  • отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
  • отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
  • ходовая гайка с диаметром резьбы М16;
  • ходовой винт с диаметром резьбы М16;
  • вороток, за счет которого ходовому винту будет сообщаться вращение;
  • передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
  • отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
  • две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

  • отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
  • отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
  • ходовая гайка с диаметром резьбы М16;
  • ходовой винт с диаметром резьбы М16;
  • вороток, за счет которого ходовому винту будет сообщаться вращение;
  • передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
  • отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
  • две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

  1. Для начала проводится нарезка профильной трубы на требуемые куски. Для этого может использоваться различный инструмент: болгарка, ножовка по металлу. Нарезка требующихся элементов проводится в соответствии с чертежом. Стоит учитывать, что некоторые элементы будут соединяться болтами, для чего нужно создать соответствующие отверстия. После подготовки требующихся элементов все заусенцы убираются шлифовальным кругом.
  2. Следующий шаг предусматривает создание ходовой гайки. Она будет использоваться для передачи усилия на заготовку. Она может изготавливаться из обычной гайки соответствующего диаметра, но из закаленной стали.
  3. Крепится ходовая гайка к основанию будущих тисков сваркой. Именно сварочный шов обладает нужной прочностью. При создании самодельной конструкции можно использовать небольшой сварочный аппарат. Электроды и напряжение подбираются в соответствии с толщиной металла и его составом.
  4. Далее выполняется вкручивание ходового винта. Изготовить его самостоятельно можно только при наличии токарного станка с функцией нарезания резьбы. После этого выполняется установка двух половинок с губками. Изготовить два элемента, которые будут сжиматься, можно при использовании все той же профильной трубы.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
Торцевая часть облицована стальными пластинами толщиной 4 мм.
Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.
К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.
Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
Предварительная сборка направляющих узлов.
Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 —  взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 — навернуть на винт две гайки; 3 — установить расстояние между гайками 140 мм; 4 — приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
Подвижная губка опирается на металлическую опору.
Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.
Маховичок вытачивается из древесного фрагмента.
После токарной обработки получается довольно удобная рукоять.
Внутрь маховичка запрессовывается гайка.
Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
Брусок размещается на столе, а потом размечают.
Брусок строгается.
Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
Неподвижная часть вытачивается отдельно.
На токарном станке вытачивается рабочий винт.
Нарезается прямоугольная резьба.
На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
Из полосы толщиной 6 мм вырезается опорная пластина.
Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.
Готовая пластина с отверстием Ø 20 мм.
Выполнение дополнительных пропилов.
Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

Простые деревянные тиски

Используются бруски из яблони.
Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.
В качестве винта используется рым-болт с резьбой М10.
Дополнительно понадобятся болты М8х70 с гайками.
На двух брусках сверлятся отверстия под болты М8.
Дополнительно сверлятся два бруска под резьбу М10.
Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
Остается собрать элементы на опорной доске.
Болты М8 используются для установки брусков.
Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Тиски слесарные своими руками

Умелому мастеру не составит труда изготовить нужный инструмент самостоятельно. Добротные самодельные слесарные тиски эффективно выполнят свою функцию, сэкономив немалый бюджет. Что понадобится для сборки устройства:

  • уголок из стали;
  • отрез швеллера;
  • металлический стержень (d = 20 мм);
  • направляющие прутья;
  • болты, шайбы и гайки;
  • электрическая дрель;
  • аппарат для сварки;
  • болгарка.

До начала работ следует изготовить из металлического стержня винт самостоятельно или в мастерской на специальном оборудовании. Далее можно действовать по инструкции:

  1. Поперек двух параллельно расположенных отрезков уголка снизу приваривается пластина с отверстиями для закрепления будущих тисков на поверхности.
  2. Поверх этих отрезов, поперек верхних их краев, приваривается кусок уголка, который будет служить неподвижной губкой.
  3. Напротив нее, с другого края тоже закрепляется уголок с отверстием и приваренной к нему гайкой.
  4. После этого изготавливается подвижная часть тисков: в швеллере пробивается отверстие для ходового винта, к нему приваривается гайка, все это крепится к полке куска уголка и надевается на винт.
  5. Швы зачищаются, все элементы покрываются краской и собираются в готовые слесарные недорогие тиски.

Тиски своими руками 800 фото, пошаговые инструкции

Если собрались оборудовать собственную мастерскую или просто верстак, рабочий стол, вам понадобится много инструментов и приспособлений. Некоторые из них можно изготовить самостоятельно, например не сложно сделать тиски своими руками, так как в любом случае без них не обойтись.

Существует много видов зажимных устройств, но для небольшой мастерской или рабочего стола в гараже обычно используют слесарные или столярные тиски. В этой статье представлено больше двадцати вариантов самодельных тисков – столярных и слесарных, а также инструкции по реставрации и усовершенствованию заводских моделей.

Столярные тиски для верстака своими руками

Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www. instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Как сделать двухвинтовые столярные тиски

Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей

Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Виды слесарных тисков

Как вид слесарные фиксирующие тиски тоже подразделяются на несколько групп. Рассмотрим основные из них:

  1. Ручные . Самый миниатюрный подвид тисков, задача которых – фиксировать небольшие заготовки в процессе работы с ними. Их не закрепляют на поверхностях, а зажимают одной рукой, в то время, как другая рука занята обработкой детали.
  2. Стуловые . Полная противоположность ручным: массивные, тяжелые тиски, обеспечивающие возможность клепать, сгибать и рубить металл в кузнице. Изготавливаются из высокопрочной углеродистой стали, крепятся на устойчивом деревянном основании – «стуле», который и определил их название.
  3. Параллельные . Самый популярный для бытового использования инструмент. Тиски слесарные параллельные называются так из-за строго параллельного перемещения движущейся губки относительно неподвижной. Динамику ей обеспечивает винт, который вкручивается вдоль направляющих и регулирует силу сжатия заготовки. Такие тиски бывают поворотными и неповоротными.

Поворотные слесарные тиски

Заготовочный материал требует обработки со всех сторон, чтобы получить доступ к которым нужно обходить зафиксированную деталь, изгибаться и выворачиваться, жертвуя своим удобством. Если зажать заготовку в слесарные настольные тиски, то придется сделать несколько десятков кругов вокруг стола в процессе работы. Возможность поворачивать фиксирующее устройство решает эту проблему. Поворотные слесарные тиски – это стандартный инструмент, который оснащен поворотным механизмом, значительно облегчающим работу.

Неповоротные слесарные тиски

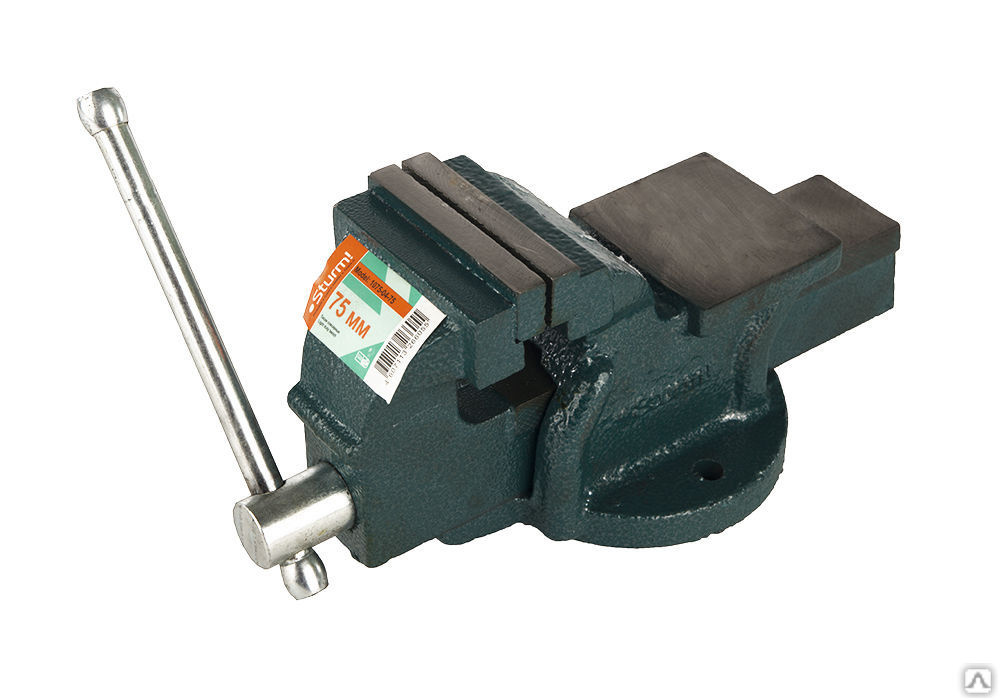

При бытовом использовании тисков, поворотный механизм редко задействован, и надобность в нем отпадает. Неповоротный инструмент для фиксации заготовок с цельным корпусом и статической установкой – зачастую оптимальный вариант для домашней мастерской. Дополнительные поворачивающие детали увеличивают стоимость, а также риск поломки, поэтому стоит оценить свои реальные потребности, прежде, чем делать выбор.

Самодельные слесарные тиски

Необходимые материалы:

— Швеллер или два сваренных вдоль уголка.— Стальные уголки— Листовая сталь, пластины— Стальная шпилька или готовый винт— Болты, гайки, шайбы— Аэрозольная краска— Консистентная смазка типа литол.

Инструменты, используемые в изготовлении

— Сварочный аппарат— Болгарка с отрезными и зачистными дисками— Дрель, сверла по металлу— Линейка, угольник, маркер.

Процесс изготовления

Так как швеллер подходящего размера найти не удалось пришлось сварить два уголка вдоль.Фото начала изготовления не сохранились поэтому прикладываю схему. По последующим фото все будет понятно.

Изготавливаем основание тисков из двух уголков и пластин. Я использовал толщиной 5мм. Предварительно на нижнюю пластину привариваем втулку с внутренней резьбой или несколько гаек для винта тисков. Их нужно приподнять над платиной приварив с зазором или подложив пластинку нужной толщины так, чтобы в дальнейшем они были по центру направляющего швеллера и не было перекоса винта тисков.

Собираем на прихватках проверяем, что направляющий швеллер свободно перемещается в основании без заметных люфтов и обвариваем окончательно.

На швеллер привариваем губки тисков и усиливаем уголками. Это будут подвижные губки.

Аналогично изготавливаем вторые неподвижные губки приварив их к основанию.

Укрепляем накладками на уголки

Привариваем пластину к торцу направляющего швеллера в котором будет отверстие под винт тисков.

Винт изготовил из шпильки приварив готовку от воротка старого торцового ключа.

Приварил усиливающие пластины с внутренней стороны губок.

Зачистным диском выровнял неровности и обварил по контору основание, сделал отверстие под крепление. Изготовил из рессоры съёмные губки.

Просверлил и нарезал резьбу под губки.

И чтобы при ударах работе молотком болты губок не срезало приварил упорные полочки под губки, и хорошо обварил, наплавив побольше металла. Из той же рессоры вырезал и приварил наковальню для небольших работ.

После окончательной шлифовки лепестковым диском и покраски из аэрозольного баллончика тиски выглядят как с магазина и готовы к работе.

Тиски своими руками в условиях домашней мастерской

Мастеровой человек хорошо знает, какие трудности возникают, если нужно распилить или заточить какие-нибудь детали, не используя при этом тиски.Но все же в условиях домашней мастерской можно изготовить полноценные, мощные тиски.

Как наглядный пример, того что это можно сделать, опишем работу умельца, как он своими руками сделал тиски. Автор использовал металл, плиту 5–10 мм, винт с инструментальной резьбой с широким шагом.

Точные размеры не предоставляются, в каждом индивидуальном случае они могут быть разными.

Перейдем к рассмотрению процесса создания автором своих тисков. Что было при этом задействовано?

Список применяемых материалов:• пластина из металла 10 мм;• винт (инструментальная резьба);• 4 гайки;• профильная труба 80х80х5 мм – 510 мм;

Список инструментов:• сварочный аппарат;• болгарка;• дрель;• линейка;• уголок.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
