Как сделать подогрев дворников своими руками

Что это за услуга?

В холодное время, когда на лобовом стекле образовываются наледи, необходим особый уход за ним. Дворники с подогревом, позволяющие производить наиболее качественную очистку в зимний период, можно приобрести в нашем сервис центре по выгодной цене. Так же необходимо провести диагностику и возможную замену электродвигателя очистителя ветрового стекла. Предотвращение замерзания ветрового стекла может производиться в двух вариантах:

Подогрев самих дворников;
Прогревание зон лобовых очистителей.

Подогрев дворников

Универсальное крепление, позволяющее использовать дворники с подогревом, подходит для большинства автомобилей. Их особенность заключается в следующих характеристиках:

Провода имеют в своем составе фторопласт, который не способен вступать в реакции с внешней средой. Благодаря этому обеспечивается долгий срок службы системы очистки.
Мощный нагревательный элемент;
Возможно продление срока службы щеток благодаря легкой замене чистящего полотна.

Работает подогрев дворников за счет повышения температуры их металлической основы. Она, в свою очередь, передает тепло резинке. Расплавить большую заледенелую площадь лобового стекла все же способна только печка. дворники с системой подогрева отлично помогают при наступлении холодной и снежной погоды.

Обогрев зон дворников

Для того, чтобы растопить ледяные образования и скопления снега на дворниках, необходимо подогреть и зоны, в которых они останавливаются. В этих целях используются:

штатный автомобильный отопитель;
лента с подогревом.

В первом случае щетки нужно немного приподнять, чтобы поток теплого воздуха мог на них попадать. На некоторых автомобилях слегка переместить щетки можно с помощью управления рычагом.

Когда же для прогрева дворников используется нагревающий элемент, места остановки щеток уже оказываются нагретыми, что предотвращает налипание на резинку снега, а также ее обледенение. Большая часть работы по установке ленты заключается в проведении электропроводки. Затем ее просто налепляют на стекло.

Преимущества и недостатки

Как и любой другой товар, данные стеклоочистители имеют свои плюсы и минусы. Понять какие зимние щетки стеклоочистителя лучше поможет изучение их преимуществ и недостатков. К положительным качествам подобных дворников относятся:

щетки не леденеют и не замерзают даже при сильном снегопаде, а, следовательно, справляются со своей задачей в любых проблемных условиях;
нагревающая поверхность способна легко и достаточно быстро растопить снег на стекле;
жидкость, остающаяся на стекле и дворниках, не замерзает в холодное время года, то есть при пониженных температурах не образуется ледяная корка и не создает лишних проблем автомобилистам;
более долгий срок эксплуатации по сравнению со стандартными дворниками;
легкая доступность. На сегодняшний день зимние дворники пользуются широким спросом и их можно встретить почти в любом автомобильном магазине;
простота в эксплуатации и установке. Установка таких стеклоочистителей занимает очень мало времени и не требует посторонней помощи.

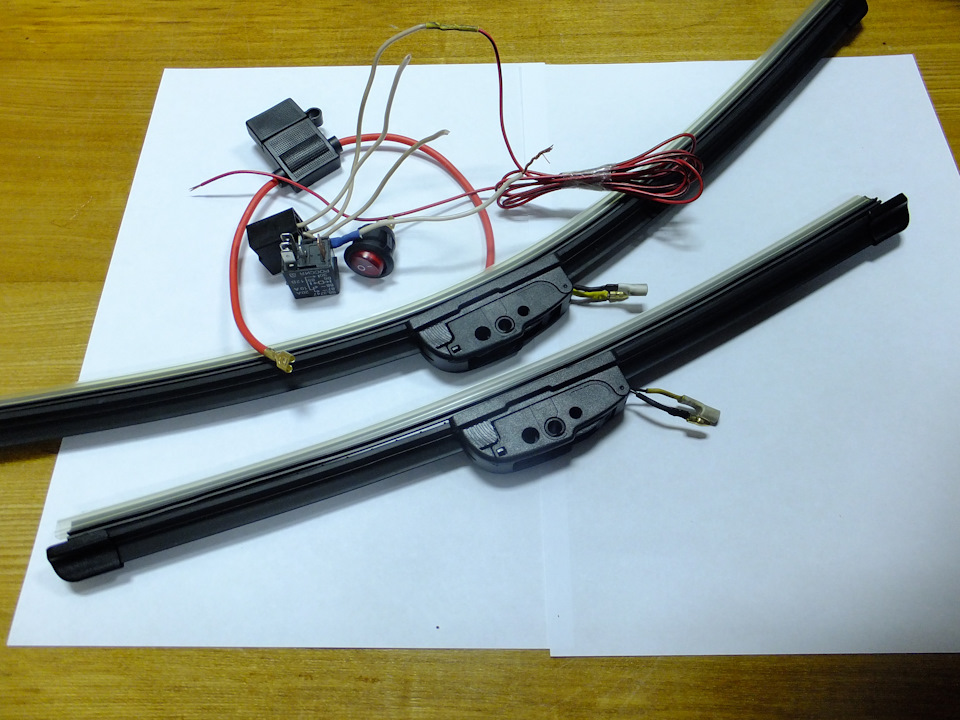

Щетки стеклоочистителя с подогревом Consul Winter

Минусы зимних стеклоочистителей:

самым существенным минусом является неспособность подобных дворников справиться с наледью. Как показали испытания, с самой серьезной проблемой – заледеневшим стеклом – стеклоочистители не способны помочь. В связи с этим автовладельцу все же придется прибегнуть к таким проверенным средствам, как щетки и скребки;
возможные трудности, связанные с установкой. Если Вы решились на установку не через прикуриватель, то возможны сложности с подключением и необходимость привлечения специалистов;
стоимость на порядок выше цены на обычные дворники.

Исходя из вышеизложенного, можно с уверенностью утверждать, что плюсы всё же существенно перевешивают минусы и все большее количество владельцев авто устанавливаю щетки с подогревом.

Установка своими руками

Если выбираются покупные модели, то к каждой прилагается подробная инструкция. Поэтому с подключением не должно возникнуть никаких проблем. Немного сложнее создать нагревающиеся щетки самостоятельно.

Для того, чтобы из обычных стеклоочистителей сделать вариант с подогревом, внутри щеток размещают тонкий провод. При подаче электрического напряжения он нагревается и вокруг щетки не образуется лед. При этом резиновая деталь не морозе не теряет эластичности и другие полезные характеристики.

Инструменты

Подобное устройство можно легко сделать за несколько вечеров.

Для его изготовления на основе бескаркасных щеток понадобятся:

20 метров провода;
скотч;
доска (необходимо отмерить такую же длину, как и у щетки);
гвозди (2 шт);
40 сантиметров медного провода;
паяльник;
фольга;
термоусадочная трубка.

Первым делом нужно снять и разобрать дворники. А затем сделать обогревательные элементы.

Изготовление элемента обогрева

Следующим шагом будет создание подогревающего элемента и подсоединение его к дворникам.

Создание ленты-нагревателя:

Берется подготовленная доска, в нее по краям забиваются два гвоздя.
На доску витками наматывается провод. Надо следить, чтобы он не перекручивался.
Провода соединяются скотчем каждые пять сантиметров. У соединений будет вид плоской лапши.

Подсоединение элемента нагрева:

Медная проволока режется на два куска по 20 см — это два провода.
Они припаиваются к получившемуся нагревательному элементу.
Места крепления нужно изолировать термоусадочной трубкой.
После всех манипуляций готовый элемент надо обернуть фольгой.
Затем подготовить дворники: снять с них пластик и резинки. Внутрь вставить нагреватель и снова собрать.
К проводам припаять клеммы.
Для изоляции на стеклоочистители нужно надеть гофрированную трубку.

Подключение

Полученное изделие подключают к системе автомобиля через реле. Оно рассчитано на силу тока от 10 до 15 ампер. Управляющий провод нужно соединить с контактом, в который после включения зажигания подается электроэнергия. Выключатель размещается на приборной панели авто.

Также необходим предохранитель. Он устанавливается на проводе, который идет к реле включения устройства от аккумуляторной батареи.

Проверка работоспособности

Для проверки потребуется термометр. Усовершенствованные дворники сначала включаются на 10 минут. Замеряют температуру нагрева. Затем повторно включают на полчаса, снова измеряют температуру. Она должна быть выше предыдущей.

Надо учитывать, что если проверка будет производиться зимой и на улице, то до высокой температуры дворники не нагреются, максимум до 50 градусов Цельсия. Для очистки льда этого вполне хватит. В более теплое время года и в гараже показатели будут выше.

Моментального нагрева не будет, для этого требуется подождать 10—15 минут. Лобовое стекло при этом не прогревается.

Щетки дворника с подогревом

Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.

Использование предпускового подогревателя

Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.

Статья в тему: Оформление и эксплуатация нерастаможенного авто

Использование тепловентилятора

Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.

Вывод

Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.

Алгоритм изготовления дворников с подогревом

Подогрев щетки с использованием нихромовой нити

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

Конца нихромовой нити с проводами

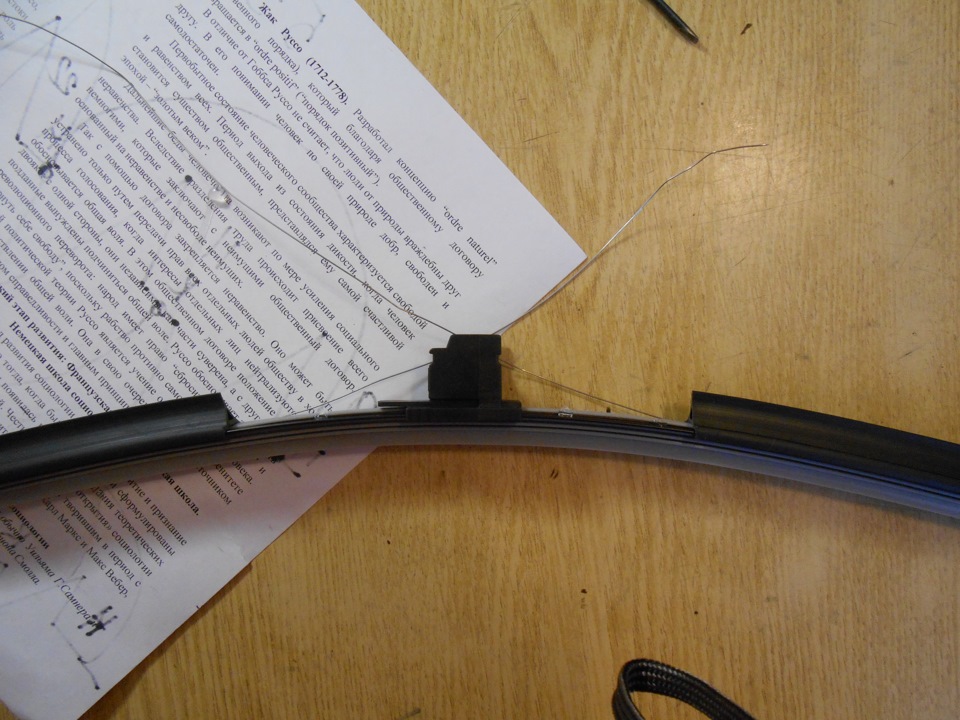

В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

Установка подогрева дворников лобового стекла

Конечно, можно пойти простым путем и заказать уже готовые дворники с подогревом, но, если имеется свободное время, можно за несколько зимних вечеров сделать подогрев дворников своими руками.

Первый вариант изготовления дворников с подогревом

В данном случае мы будем изготавливать дворники с подогревом на базе бескаркасных щеток, в которые нужно будет установить самодельный нагревательный элемент.

Для того чтобы сделать нагревательные элементы для двух щеток вам понадобятся 20 метров провода марки МГТФ сечением 0,03 кв.мм. При этом параметры потребления тока для каждого элемента будут в пределах 2,5 А, мощностью около 35 Вт.

Провод МГТФ для изготовления нагревающего элемента
Когда провод куплен, возьмите ровную доску длиной не меньшей, длины щеток, и забейте в нее два гвоздя на расстоянии 62 см (длина щеток).
Затем намотайте на гвозди провод МГТФ, так чтобы каждый виток шел последовательно за предыдущим, не перекручиваясь.
Через каждые 5 см скотчем соедините провода так, чтобы у вас получилась плоская «лапша» из проволоки.
Края провода должны начинаться и заканчиваться посередине.
Затем следует припаять два провода по 20 см наподобие МГШВ (медный провод с комбинированной изоляцией из шелка и пластика, устойчивый к вибрации, ударам, многократным действиям) сечением 0,12 кв.мм. Места пайки следует изолировать термоусадочной трубкой.

После этого, самодельный нагревательный элемент следует завернуть в фольгу, что сделает нагрев равномерным.

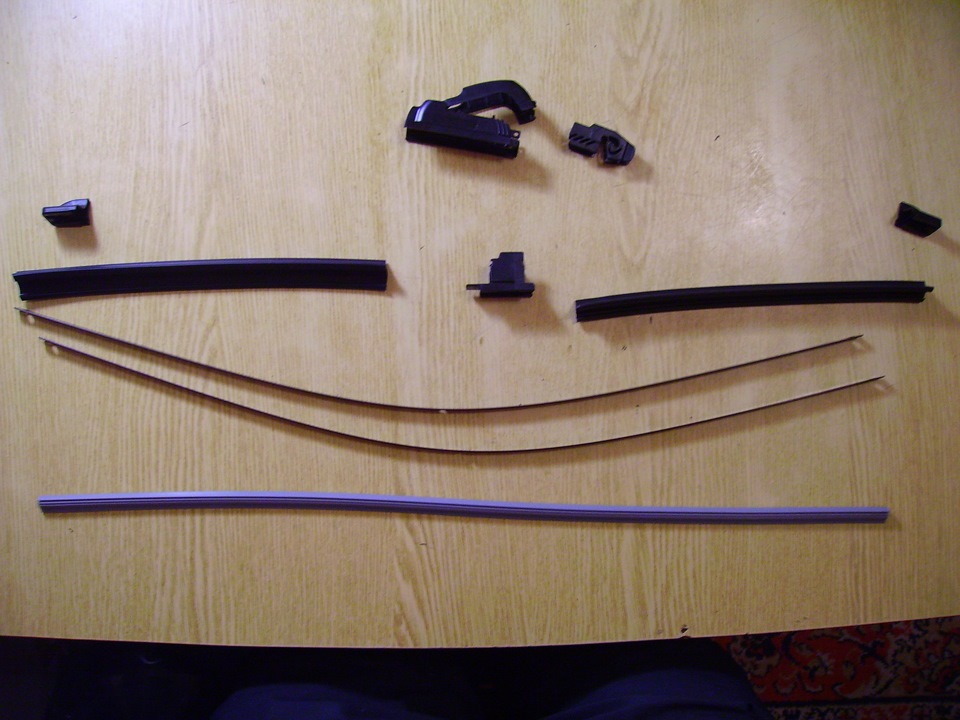

Разберите бескаркасную щетку (снимите резинки и пластик) и вставьте нагревательный элемент.
Соберите дворник в исходное состояние.
К проводам подключите клеммы.
Наденьте на дворники гофрированную трубку для изоляции проводов.
Правила подключения дворников к электросети автомобиля следующие:

Подключать щетки рекомендуется через реле, которое рассчитано на силу тока 10-15 А. При этом управляющий провод следует подключать к контакту, где ток подается во время включения зажигания, а в разрыве на приборной панели установить выключатель.
На подающем силовом проводе, который идет от аккумулятора к реле включения подогрева, нужно установить плавкий предохранитель также на 10-15 А.
Схема подключения дворников.

Второй вариант изготовления щеток с подогревом

Для реализации этого варианта понадобятся щетки с силиконовой чистящей поверхностью (силикон выдерживает температуру около 250 градусов Цельсия). При этом силиконовая лента должна иметь внутри отверстие, которое позволит установить нихромовую нить.
Данному условию соответствует силиконовая лента фирмы «Хорс».
В качестве нагревателя, как было упомянуто выше, будет использоваться нихромовая проволока диаметром 0,3 мм и длиной равной длине двух дворников + 20 см.
Перед тем, как вставлять проволоку в дворник, нужно ее выровнять, иначе щетки станут изогнутыми и будут плохо прилегать к лобовому стеклу. Для этого, с помощью плоскогубцов, отрезки нихромовой нити длиной по 50 см натягивают и накаляют над огнем докрасна, а затем дают ей остыть.

Порядок действий по изготовлению дворников с подогревом

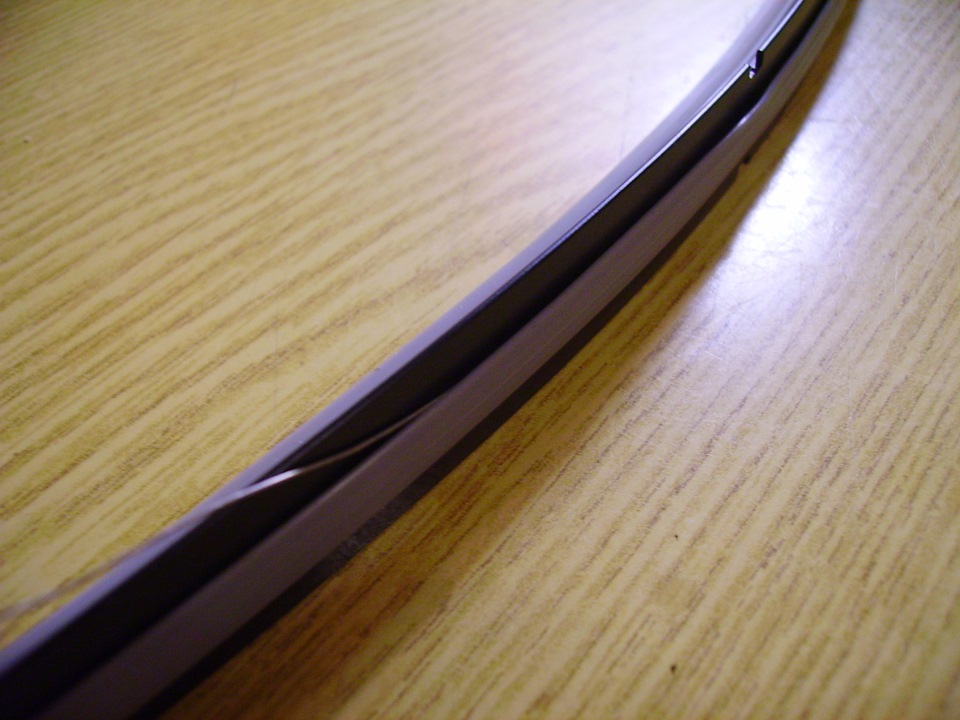

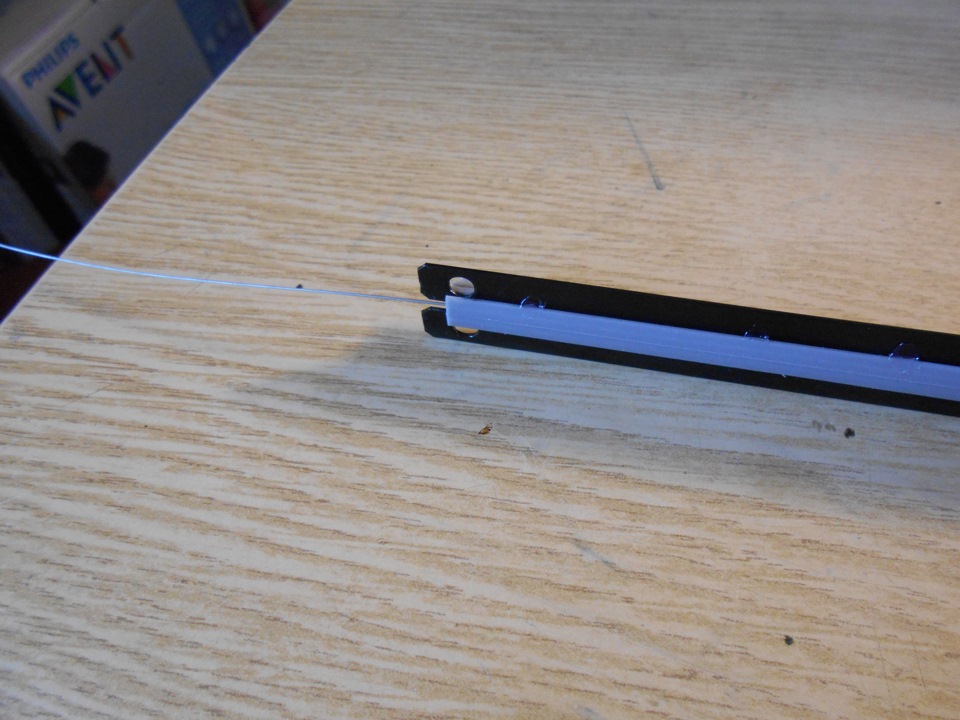

Проденьте нить в отверстие в силиконовой поверхности щетки.

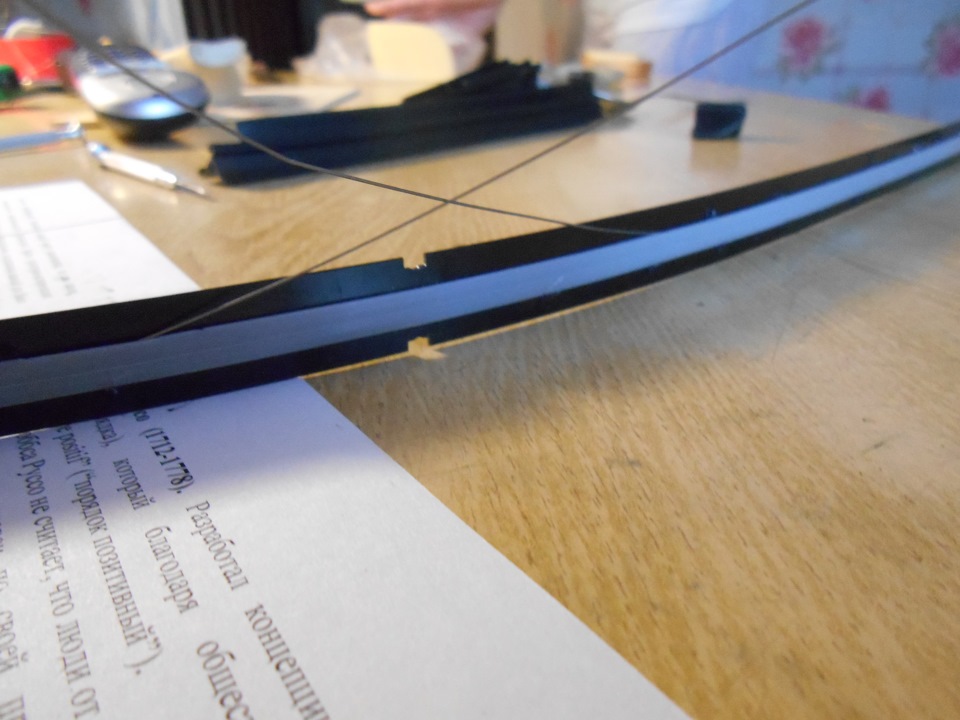

С одного края, где стоит металлический ограничитель, булавкой сделайте в силиконе отверстие под углом.
Вставьте в прокол один край проволоки.

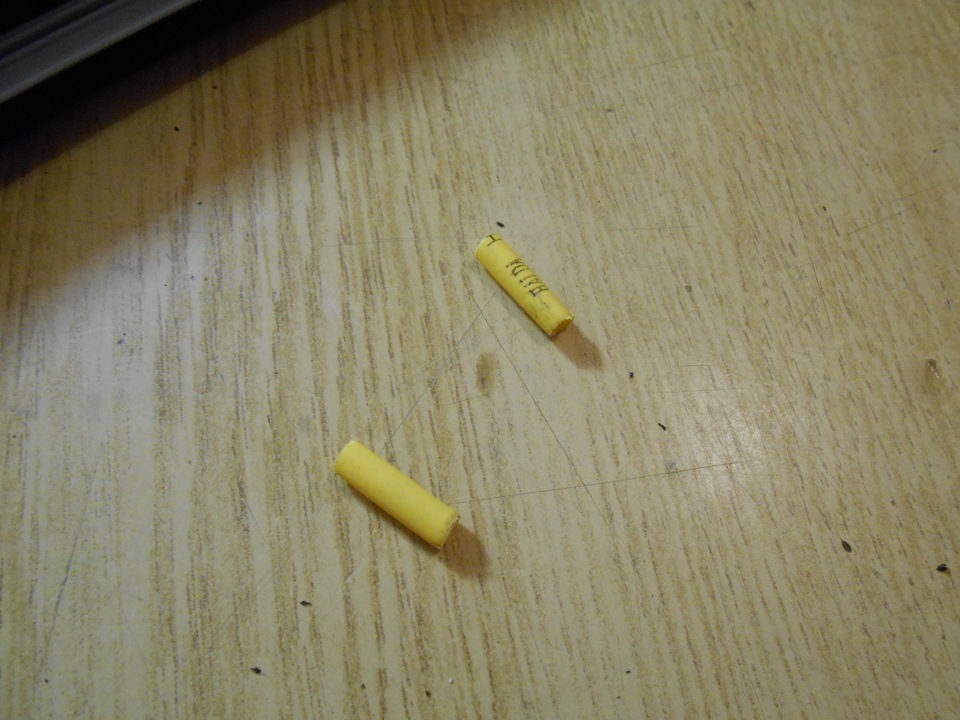

По краям наденьте на нихромовую нить изоляцию.

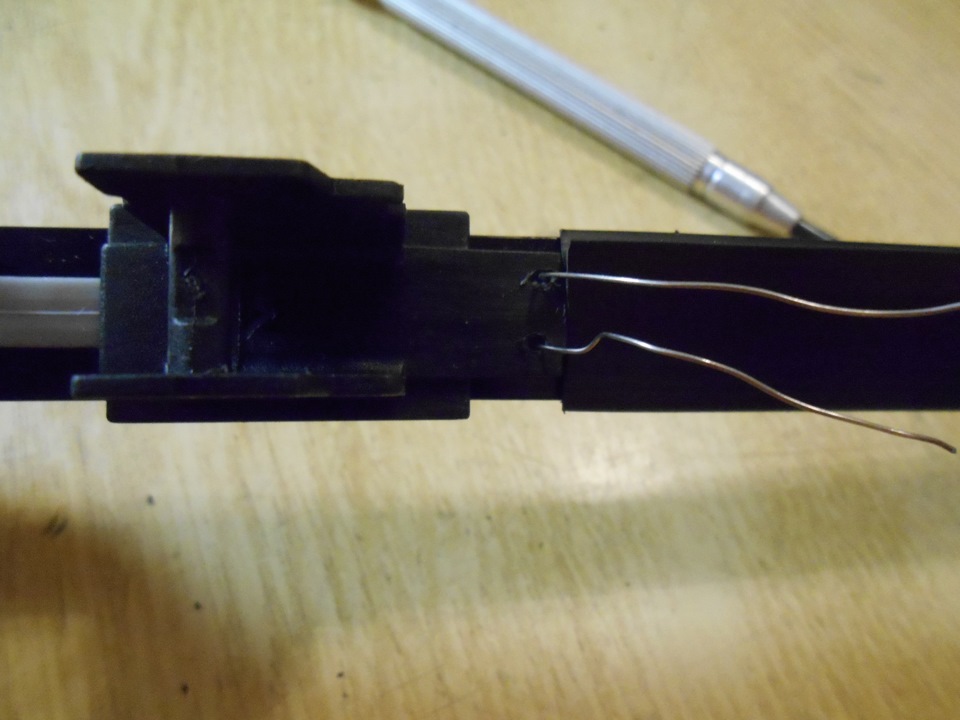

Проделайте в середине профиля дворников два отверстия.

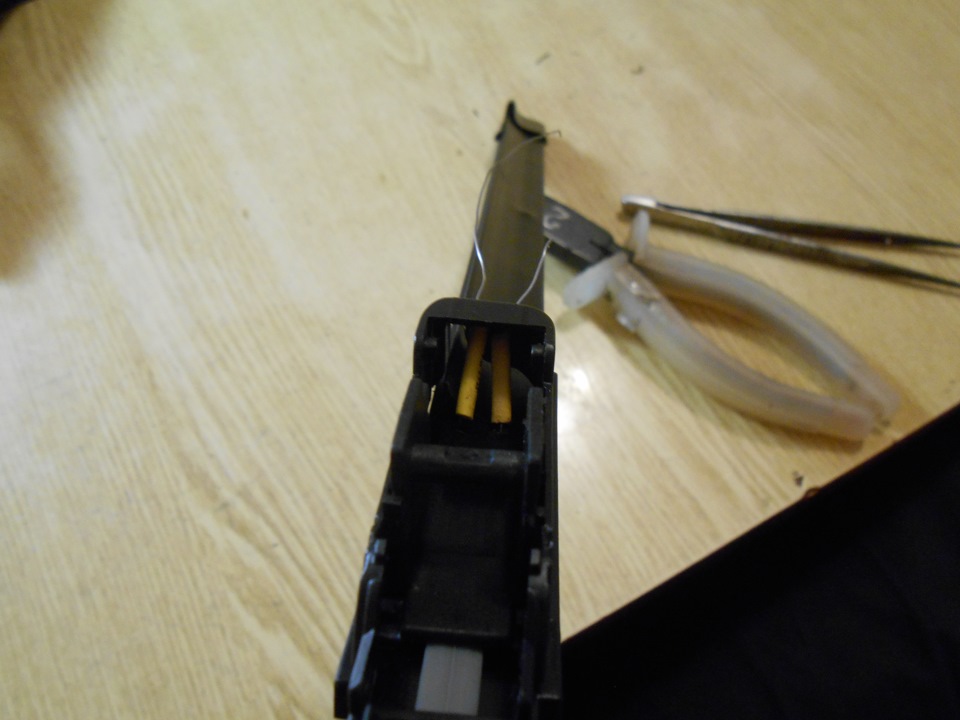

Вставьте концы проволоки в отверстия и установите силиконовую ленту в конструкцию щетки.
Припаяйте к нихромовой проволоке 2 отрезка провода ШВП, сечением 0,2 по 10 см используя для этого паяльную кислоту.
Для того чтобы закрыть места пайки от попадания влаги, приклейте отрезок профиля. Используйте для этого дихлорэтан.
Затем к дворникам припаяйте 1,5 м провода сечением 0,35.
Схема подключения дворников следующая.

На этом собственно и все!

Как, вы еще не читали? Ну, это зря…

Подсветка низа дверей Шевроле Авео
Размер дисков и шин Авео
Установка светодиодов в светильник салона Шевроле Авео
Схема предохранителей Авео
Замена подшипника генератора Авео
Схема электрооборудования Шевроле Авео

Будем благодарны, если нажмете на социальные кнопки!

Метки: Подогрев дворников лобового стекла. Подогрев места расположения дворников. Как сделать щетки лобового стекла с подогревом.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся. Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Обогрев зоны парковки дворников с помощью электрической ленты с подогревом

Использование электрической нагревательной ленты для исключения примерзания дворников к стеклу признано самым действенным среди доступных, малозатратных и несложных способов. Наиболее эффективно работает в автомобилях с опцией теплого обдува лобового стекла практически при любых минусовых температурах за бортом и независимо от состояния покоя или движения автомобиля. Для машин, где нет систем подогрева лобового стекла, лучшего способа тоже не придумано. Правда, приходится мириться с повышенным износом щеток стеклоочистителей, когда они некоторое время перемещаются по наледи лобового стекла до его исчезновения.

Преимущества: при правильном монтаже не только исключает примерзание дворников к стеклу, но и обеспечивает автоматический режим включения и отключения обогрева зоны парковки стеклоочистителей.
Недостатки: их нет, если не считать некоторых физических и финансовых затрат, но они оправдывают себя с лихвой.

Как подключить дворники с подогревом

Установка зимних щеток стеклоочистителя с подогревом – нехитрое дело, с которым быстро и без особых сложностей сможет справиться даже неопытный автомобилист. К тому же данная процедура не требует наличия особого специализированного оборудования, а, следовательно, Вам не придется обращаться в автосервис к специалистам и тратить лишние время и деньги. Достаточно изучить схему подключения дворников с подогревом и потратить 5 – 10 минут личного времени. Стандартные автомобильные щетки стеклоочистителя с подогревом подключаются крайне просто – через прикуриватель. Вы всего лишь должны проделать все нехитрые манипуляции, указанные в инструкции.

Схема подключения дворников с подогревом

Однако возможен альтернативный вариант. Если Вы не хотите «захламлять» салон своего личного транспорта лишними проводами, то возможно подключение подогрева дворников лобового стекла к сети питания авто с установкой отдельной кнопки «включения»/«выключения». Данный способ, конечно же, на порядок сложнее, ведь Вам предстоит хорошо продумать, как именно будет осуществлено подключение – где будут проходить провода и располагаться реле, позаботиться о надлежащем уровне безопасности изоляции каждого соединения и решить, где будут установлены кнопки управления. Данный способ является, безусловно, более приемлемым с эстетической стороны, но при этом более сложным и потребует от Вас не только значительно больше времени, а также наличия определенного набора инструментов и навыков и знаний в данной области. Если Вы уверены в своих силах и готовы взяться за дело, то для начала следует соединить между собой все детали (не забывая о изоляции), затем разместить под капотом реле и дополнительный предохранитель мощностью 10 – 15 А. Затем подключить один конец «плюсового» кабеля к реле, а другой к аккумулятору и предохранителю.

Читать дальше: Зачем конденсатор для сабвуфера

Такое подключение не займет у Вас весь день, а правильная установка позволит запустить подогрев обычным поворотом ключа зажигания. Однако даже такой несложный на первый взгляд процесс, с точки зрения безопасности, лучше всего не проводить самостоятельно, а воспользоваться услугами профессионалов и обратиться за помощью в автосервис.

Классификация тёплых дворников

Современные модели тёплых дворников стоит классифицировать следующим образом.

Каркасные щётки, где вместо металлических деталей установлены пластиковые, поскольку данному материалу мороз не так страшен. Также установлена специальная резина с водоотталкивающими свойствами. Следовательно, щётка не примерзает к поверхности стекла и при низких температурах остаётся более мягкой. Такие дворники можно не менять на обычные с приходом весны.
Аналог каркасной щётки с особой структурой, благодаря которой металлические внутренности остаются защищёнными, как и резина в ключевых звеньях (читайте больше о бескаркасных щетках стеклоочистителя). Среди недостатков стоит выделить потерю эффективности на высоких скоростях, а также проблемы с устранением влаги, поскольку на металлических элементах она конденсируется из воздуха при резких температурных перепадах.
Щётки с нагревательным элементом. Визуально они схожи с бескаркасными моделями, но намного эффективнее последних. Эластичность сохраняется надолго, также конструкция надёжно защищена от промерзания.

Также советуем внимательно изучить интересный материал, который посвящён выбору автомобильной щетки для снега.

Актуальность использования щёток с подогревом

Зимой в сильные морозы классические каркасные автомобильные дворники обмерзают. Со временем шарниры коромысел становятся неподвижными из-за замерзающей воды, следовательно, плотность прилегания к стеклу существенно снижается. Такие деформации приводят к наличию неочищенных участков. Другая проблема, с которой сталкивается владелец авто — неправильный выбор резиновой смеси приводит к отвердеванию чистящего полотна, после чего автомобильные щётки прыгают по стеклу и противно скрипят. Обычные дворники с приходом зимы лучше сразу заменить на тёплые, что повысит уровень комфорта и безопасности, а также продлит эксплуатационный срок стеклоочистителей.

Также советуем внимательно изучить материал нашего эксперта, посвящённый особенностям монтажа лобового стекла с подогревом.

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

возможность использовать при любых погодных условиях;
снег на стекле быстро растапливается под воздействием нагревающей поверхности;
длительный эксплуатационный срок;
оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
простота монтажа и эксплуатации при наличии базовых навыков;
возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

стоимость намного выше традиционных стеклоочистителей;
монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
если стекло слишком заледенело, даже тёплые дворники не помогут.

Принцип действия дворников с подогревом Конструкционно щётки стеклоочистителя с подогревом не снабжены каркасом, следовательно, они более гибкие. Такое качество позволяет повысить эффективность очистки лобового стекла. Конструкция также предполагает наличие специального нагревающегося полотна, которое защищает чистящие поверхности от замерзания, предотвращает появление неприятных звуков и сохраняет их геометрию. Чистящая поверхность по всей длине оснащена особой гибкой лентой подогрева, которую снабжает электричеством сеть питания авто.

Комплекты для обогрева щётки

По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner. Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж. Актуальной такая доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V допускается последовательное соединение двух однотипных элементов подогрева.

Марка обогревателя дворника	Размер, мм	Мощность, Вт	Цена, ₽
«Полярник» ПЩ 15/28	165/333 x 5	23/42	450

Организация подогрева своими руками

Теперь можно подробнее рассказать о том, как сделать своими руками эффективный подогрев для зоны дворников лобового стекла, взяв за основу нихромовую нить и бескаркасные стеклоочистители.

Весь процесс условно делится на несколько этапов:

демонтаж и разборка;
создание нагревателя;
сборка;
подключение;
установка и проверка.

Про каждый из них стоит рассказать отдельно.

Снятие и разборка

Тут давать какие-либо конкретные рекомендации достаточно сложно. Связано это с тем, что на разных автомобилях применяются различные виды стеклоочистителей, как отличаются и особенности их демонтажа.

Потому снимать дворники лучше согласно инструкции от производителя. Демонтировав элементы, их следует разобрать для последующей установки нагревателя. Если это бескаркасные модели, разборка выглядит примерно так:

верхняя накладка отщёлкивается и снимается;
снимаются вставки из металла и присутствующие резинки;
всё расставляется по местам, при необходимости делаются метки для обратной сборки.

Первый этап завершён. Пока ничего сложного.

Создание нагревателя

В основе нагревателя для стеклоочистителей будет использоваться нихромовая нить.

Отрезав необходимую по длине (сопротивлению) нить, можно готовить её к работе. Здесь проблема в том, что нихромовые нити обычно продаются в виде спирали. В таком виде использовать её в дворнике никак не получится. Необходимо выровнять, чтобы получить жилу без витков. Если просто её взять за два края и потянуть, поскольку края всё равно будут волнистыми.

Есть решение. Спираль нужно надеть в штырь из металла, либо на обычную отвёртку, и начать вытягивать. Второй конец можно прихватить пассатижами или плоскогубцами

Важно добиться ровной поверхности нити

Сборка дворника

При создании дворников с подогревом своими руками следует быть аккуратными и последовательными в своих действиях.

Поскольку в основе лежит нихромовая нить, предварительно выравненная, далее нужно сделать следующее:

взять нихромовую нить, сделать виток на самой резинке дворника;
с помощью отвёртки материал утапливается в резинке;
тем самым один виток оказался в самой резинке очистителя стекла;
затем провод выводится в корпус, и уже на корпусе делается ещё один виток;
сверху устанавливается на место резинка.

В итоге нагреватель будет включать в себя 2 витка. Один находится на резинке, а второй на корпусе. Все излишки аккуратно отрезаются. Только перед этим не забудьте сделать замеры сопротивления. Главное, чтобы показатели не были меньше 6 Ом. В противном случае следует переделать конструкцию. На концах устанавливается термоизоляция и обдувается.

Перед установкой обязательно протестируйте узел. Можно подключить зарядное устройство для авто и проверить, за сколько нагреется модернизированный дворник. Если на нагрев уходит около минуты, это вполне нормальный показатель.

Теперь можно закрыть верхнюю накладку, надеть клеммы и крепко их обжать. В итоге у вас получается пара щёток, оснащённых системой подогрева на основе нихромовых нитей.

Схема подключения

На этом подогрев для лобового стекла с помощью стеклоочистителей ещё не готов. Важным этапом работы, выполняемой своими руками, является подключение. А для этого нужно хоть немного разбираться в электрике.

Если всё сделать правильно, зона дворников в зимний период будет быстро прогреваться, оттаивать и не позволять щёткам зависать, портить поверхность стекла.

Существуют множество разных схем, чтобы подключить обогрев от штатных дворников, модернизированных самостоятельно. Но практика показывает, что лучше всего использовать такой принцип:

в основе подключения будет лежать 4-контактное реле;
самый эффективный нагрев проявляется в случае параллельно подключения;
силовой плюс лучше взять прямо от аккумуляторной батареи;
предохранитель следует установить в непосредственной близости от АКБ;
управляющий плюс реле часто берут через силовой плюс, что позволит при нажатии кнопки, выведенной в салон, подавать минус ко второму управляющему выводу реле.

Также управляющий плюс часто берут через прикуриватель в салоне, а управляющий и силовой минус замыкают на массу. За счёт подобного подключения можно дополнительно предусмотреть подсветку, которая будет выделять кнопку активации подогрева. Реле устанавливается в предохранительном блоке.

Место расположения кнопки выбирайте уже на своё усмотрение, в зависимости от имеющегося свободного пространства в салоне своего автомобиля.

Вывод

Исходя из представленного обзора, можно определиться в выборе — очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.

Для подогрева дворников нам потребуется:

Дворники;Нихромовая нить (диаметром 0,3-0,35 мм);Паяльник+небольшой кусок проводов+флюс, кислота+термоусадка+инструмент+термопистолет.

Купил недавно щетки бескаркасные и поводки дворников от ВАЗ-2110. В результате доработок (смотрите статьи в интернете) поводками дворников остался доволен.

Дворники купил бескаркасные зимние (около 300 руб за шт).

Разобрал:

Конструкция дворников простая. Нужно проложить нихром с двух сторон от резинки. Можно их затолкать внутрь, чтобы они не вываливались. Будьте аккуратны, чтобы не порвать резинку.

Советую воспользоваться термопистолетом, и соединить резинку и металлическую пластинку, т.к. это все развалится, как только будете надевать защитный кожух дворника.

Советую сразу измерить сопротивление. Если сопротивление в пределах 8-9 Ом (для диаметра 0,3-0,35 мм), хорошо. Если меньше, дворник быстрее нагреется, и возможно лопнет стекло. Один дворник у меня получится 8 Ом, другой 5 Ом. Пришлось переделать. Хорошо, что конструкция простая, 10 минут потратил на устранение неисправности. Одеваем защитные кожухи, чтобы конструкция не развалилась, когда будем одевать конструкцию крепления поводка.

Одеваем крепление (хз как называется). Сверлим 2 отверстия диаметром 1 мм, прокидываем провода.

Просверливаем 2 отверстия в верхней крышке. Хотя можно и не просверливать, а прокинуть провода в щель, когда открывается эта крышка. Я сделал так. Сразу приготовил 2 термоусадки, для того, чтобы не замкнулись нити между собой.

Собираем все вместе. Еще раз меряем сопротивление. Если все в норме, паяем провода. Надо проверить, есть ли на креплениях дворника масса. Тогда массу подключаем на крепление дворника, а +12В уже прокидываем под капот. Подключаем 2 дворника параллельно, ставим предохранитель на 5А, потом реле, помещаем в салон выключатель дворников и все.

Сам подключить не успеваю, т.к. уезжаю на учебу. Подключать буду только в конце февраля.

После включения через 10 минут, при комнатной температуре, дворники нагрелись до 50 градусов. Через 30 минут 75 градусов. На улице, зимой, такой высокой температуры не получится. Максимум нагреется до 50 градусов. Нагрев будет не моментальный, а спустя минут 10-15. Для прогрева щеток, и очистки льда на щетках, вполне хватит. Лобовое стекло щетка прогревать не будет.

Зимой каждому автомобилисту знакома проблема, связанная с пристыванием дворников к лобовому стеклу. Такая неприятность даже может стать причиной серьёзной аварии, поскольку во время поездки в непогоду дорогу вы просто не разглядите. Однако выход из такой ситуации есть. с подогревом — это решение проблемы.
