Самодельная антенна-пушка для интернета: схемы и чертежи

Антенна на 300 Гц серии CDMA

Собирается на 300 Гц антенна для 3G-модема своими руками CDMA по-разному. В данном случае многое зависит от формы вибратора. Если складывать ее прямоугольного типа без боковых стоек, то диффузор можно подбирать низкой чувствительности. Непосредственно сборку модели стоит начинать с установки мачты. На первом этапе на нее крепится металлическая пластина. Далее на ней необходимо сделать четыре отверстия по углам. С этой целью можно воспользоваться дрелью. Далее останется только зафиксировать центральный штырь при помощи сварки. При этом передняя часть вибратора должна находиться под небольшим углом

Проводники для подключения важно подсоединять непосредственно к преобразователю. Его в свою очередь часто устанавливают на задней стороне вибратора

Что советуют специалисты

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

• Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
• Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
• Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
• Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
• Усилить сигнал позволяет замена адаптера;
• Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Подключение к смартфону

После сборки устройства его нужно подключить к телефону. Для этого требуется модем USB. Для подключения необходимо разобрать часть устройства и залудить места для пайки, к которым прикрепить провод. Пушку желательно закрепить при помощи специального кронштейна, что позволит направить ее в сторону раздающего устройства. После закрепления модема нужно подключить его к смартфону и роутеру для раздачи данных при помощи собранной антенны.

Расстояние передачи данных

В ходе проверки собранного устройства можно заметить появление большого количества доступных сетей для подключения. Если ранее было 2-3 варианта, то с пушкой их количество увеличивается в несколько раз. Кроме этого, любой поворот прибора покажет совершенно другие доступные сети, что подтверждает направленное действие.

Обратите внимание! В зависимости от местности качество сигнала будет колебаться от расстояния. Можно без проблем подключиться к сети, которая находится в километре от антенны и получить максимальную скорость интернет-соединения. Данные на таком расстоянии получаются и передаются практически без потерь

Данные на таком расстоянии получаются и передаются практически без потерь

Можно без проблем подключиться к сети, которая находится в километре от антенны и получить максимальную скорость интернет-соединения. Данные на таком расстоянии получаются и передаются практически без потерь.

Установка на крыше

Такое расположение антенны позволит увеличить расстояние передачи данных до нескольких километров. Для подключения можно применить кабель от старой спутниковой антенны. Для этого требуется отломать старые разъемы и сделать отверстие на самой большой пластине. Туда прикручивается оплетка и припаивается центральная жила. После этого второй конец провода при помощи переходника нужно подключить к адаптеру.

Важно! Установив устройство на крыше, важно направлять его точно в необходимое место, поскольку антенна имеет узкий луч

Подсоединение облучателя к телефону

Поскольку в смартфонах нет входа для антенн, а подключить ее нужно, то от пользователя требуется создать принцип емкостной связи. Для этого рекомендуется зачистить часть провода, который подключен к антенне, и закрутить его в своеобразную спираль.

После этого всего лишь нужно прижать своеобразную спираль к тому месту телефона, где у него расположена антенна. Для этого подойдет чехол, который поможет легко подключить и отключить соединение. После налаживания связи нужно подождать, пока данные телефона обновятся. Способ подходит для любого домашнего интернет-устройства.

Обратите внимание! Подключение пушки к маршрутизатору позволяет раздавать данные беспроводным путем.

Подключение вай-фай пушки к смартфону

Когда антенна готова, ее остается правильно подключить к девайсам. При подключении к смартфону или планшету предварительно пушку подсоединяют к USB-модему, после к смартфону и в конце к маршрутизатору.

Важно! Для подключения к свистку Wi-Fi необходимо осторожно разобрать антенну, чтобы не повредить провода. Места пайки необходимо обязательно залудить, далее — запаять провод

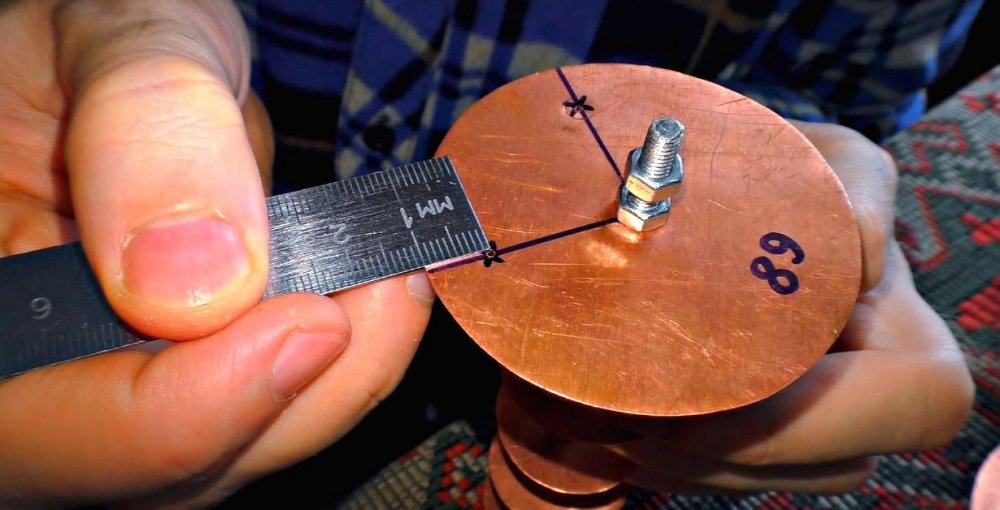

Наружная оплетка фиксируется к крайнему диску, который имеет самый большой диаметр, а центральную жилу к соседнему диску. Антенна-пушка надежно крепится к кронштейну, чтобы было удобнее прицеливаться на маршрутизатор, который раздает сигнал. Внешний вид у приспособления, конечно, выходит весьма необычный.

Использование пушки для усиления сигнала вай-фай в домашних условиях

Усилитель

Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.

Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:

• Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
• Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.

Простые и MIMO

Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.

Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных

Уличные или внешние

Данная категория представляет собой более улучшенные и современные антенны для усиления сигнала. Принцип их работы заключается в установке антенны снаружи и подключения ее к внутреннему модему или другому принимающему данные устройству. В основном такая система подразумевает работу без усиливающего прибора или репитера.

Комнатные

Это простая антенна, которая повышает скорость и стабильность соединения, однако устанавливается внутри помещения. Данное устройство является так называемым рефлектором-отражателем и имеет выход сразу на модем через провод USB. Реальное улучшение качества сигнала можно получить только за счет установки комнатной антенны на подоконник у окна, иначе она будет ловить сигнал почти так же, как и любой телефон пользователя. Если разобрать пластмассовый корпус устройства, то можно увидеть тонкую фольгу. Эффективность такого прибора вызывает сомнения.

Обратите внимание! Использование комнатного усилителя равноценно простой установке модема на подоконник. Эффективность антенны немного выше только благодаря большему размеру приемника

Встроенные устройства

До сих пор все перечисленные усилители работали в виде комплекта отдельных устройств, которые в сборе образуют систему. В представленном случае получается отдельный интернет-центр, где в одном приборе заключены антенна, модем и усилитель. Кроме этого, в них входят роутеры, которые после приема и усиления сигнала раздают их на несколько девайсов пользователя.

Всенаправленные, направленные, секторные

Как можно понять из названий, это типы антенн и усилителей с возможностью направления в одну сторону или устройства, способные осуществлять прием сигнала одновременно с нескольких сторон.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные принимают сигнал в нескольких, а также автоматически переключаются между диапазонами и обеспечивают более стабильную передачу данных.

Репитеры

Обратите внимание!  Репитер является дополнением к антенне. Он может помочь там, где работы простой антенны не всегда хватает для улучшения сигнала. Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов

Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы

Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

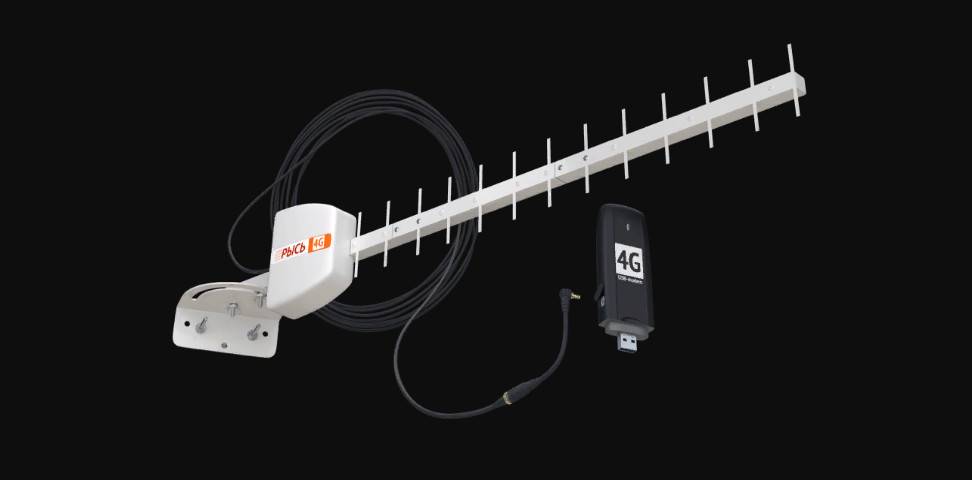

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

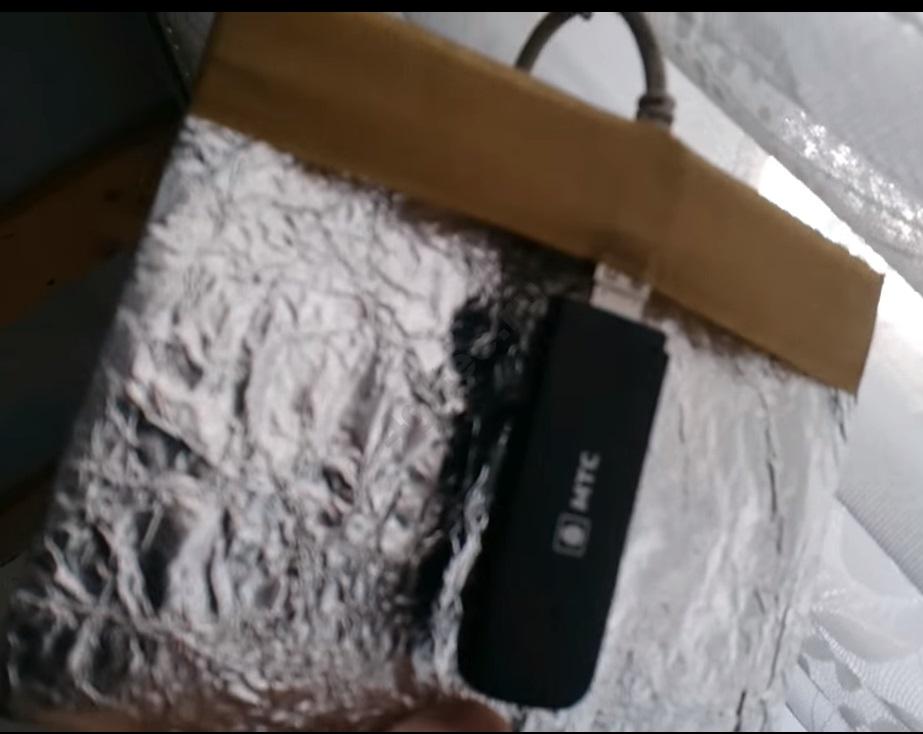

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

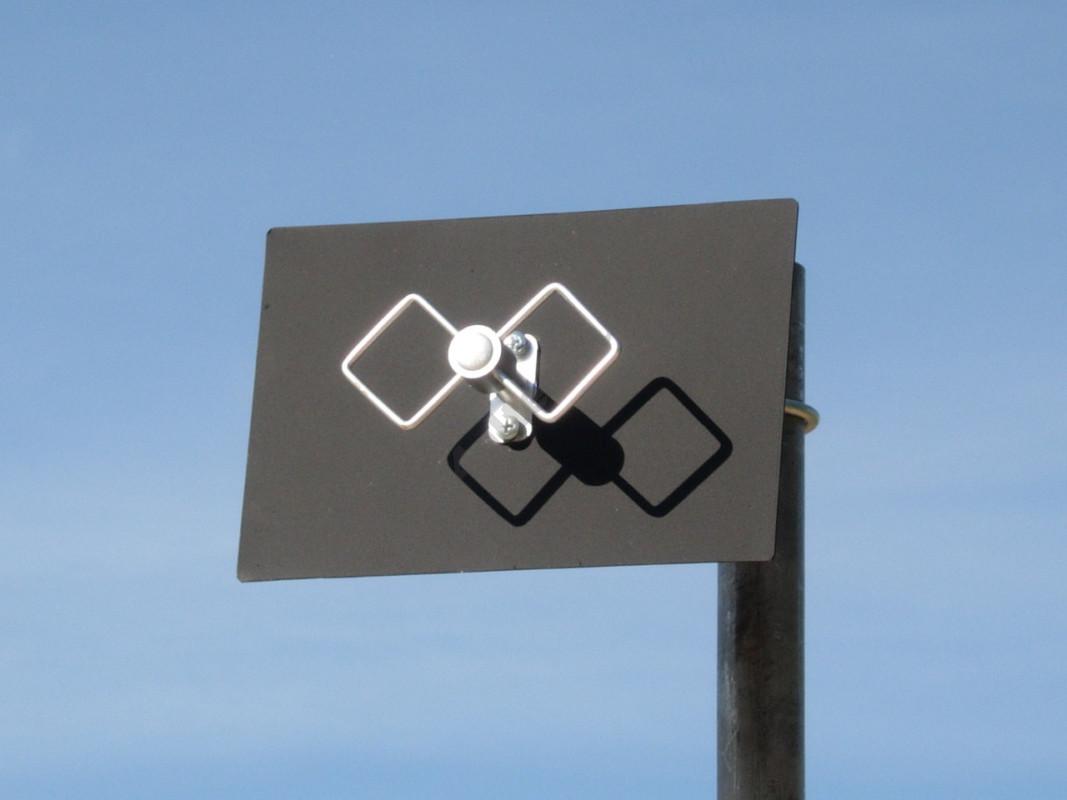

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Антенны своими руками

Чтобы смастерить свой пассивный ретранслятор подойдёт обычная проволока или даже жестяная банка. Из первой можно сделать антенну из колец или в виде двойного ромба.

Антенна или репитер gsm сигнала из проволоки.

Из одного кольца:
размеры определяются требуемой частотой, для примера возьмём F=900 МГц. Диаметр считается по формуле (300/F)/3,14, то есть (300/900)/3,14=0,106м. Этот виток и является антенной.

Антенна из одного кольца

Из двух колец
 соединённых между собой: от первого варианта отличаются двумя витками проволоки вместо одного, конструкция выполняется из одного отрезка. Закрепляем их напротив друг друга. Расстояние рассчитываем по формуле (300/F)/4, для рассматриваемого случая это составляет (300/900)/4=0,08м. Приведена та же частота, диаметры считаются аналогично.

GSM антенна из двух колец

Четыре кольца:
Антенна похожа на вторую, только вместо витков будут две восьмёрки. Расчёт аналогичный предыдущим пунктам.

Из 4 колец

Ромбовидный усилитель:
Проволока сгибается в квадратную форму, затем два противоположных угла загибаются друг к другу и скрепляются. Для наглядности схема gsm репитера:

Схема ромбовидного GSM усилителя

Варианты с первого по третий расположены в порядке возрастания усиления сигнала. Они же могут эксплуатироваться как самостоятельные репитеры сотовой связи. Одна антенна устанавливается как внешняя, другая — как внутренняя.

Дальность действия вай-фай антенн

Сигнал от родной антенны на 2 dBi с частотой в 2,4 ГГц по стандарту беспроводной технологии 802.11n может проходить до 400 м, если поверхность прохождения видима и не содержит никаких преград. Если говорить о более старых стандартах, то их сигналы распространяются в разы хуже, хотя обладают аналогичной дальностью и частотой.

Если считать антенну, которая распространяет Wi-Fi сигнал, за идеальный изотропный излучатель, распространяющий электромагнитные колебания во все направления на 360°, то можно запросто конвертировать количество dBi в мощный прирост.

Сам по себе dBi (децибел (dBA) изотропный) — это числовая характеристика усиления антенны, определяющаяся как алгоритм десяти, умноженный на десять, отношением которого является усиленное электромагнитное поле к его изначальному значению.

Обратите внимание! Для определения расстояний есть соответствующие таблицы, которые показывают, на какое расстояние в километрах или метрах обычный направленный передатчик может распространять свой сигнал

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

• вибратора;
• провода антенны;
• блока передачи сигнала;
• отражателя.

Требования к вибратору

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора

Как усилить 3G и 4g сигналы

Многие пользователи смартфонов часто спрашивают, как на телефоне или модеме усилить сигнал 4G. Усиливать его можно несколькими способами: воспользоваться сторонним программным обеспечением или собрать самодельную антенну.

На телефоне

Чтобы произвести усиление сигнала на смартфоне, необходимо воспользоваться специальным программным обеспечением — InternetSpeedMaster. С его помощью изменяются параметры системных файлов, которые отвечают за прием антенной сигнала сотовой связи.

Программа InternetSpeedMaster

Обратите внимание! Для использования программы понадобится установить права суперпользователя. Чтобы этого не делать, можно скачать аналогичную утилиту Kingoroot

Инструкция:

Инструкция:

1. Скачать приложение на телефон из проверенного источника.
2. Установить на системный диск и дать разрешение на доступ к файлам и параметрам ОС.
3. Затем дать разрешение на использование прав суперпользователя.
4. Нажать на кнопку «ApplyPatch» и выполнить перезагрузку устройства.
5. После проделанных действий качество приема сотовой связи улучшается в несколько раз.

Также можно воспользоваться способом усиления сигнала при помощи покупки и установки специального устройства, которое носит наименование внешняя антенна 4G для смартфона:

1. Необходимо взять 4G модем и выполнить его подключение к беспроводному маршрутизатору.
2. К модему подключается антенна и выводится на крышу дома с помощью USB-кабеля.
3. При помощи креплений кронштейн для антенны закрепляется на крыше или стене.
4. После этого производится подключение самой антенны.

Обратите внимание! Благодаря этому принимаемый смартфоном сигнал увеличивается в несколько раз и тем самым возрастает скорость соединения с Интернетом

На модеме

Есть несколько способов увеличить сигнал 4G на модеме:

• чтобы избежать естественных преград для сигнала, необходимо установить приемник радиоволн на открытой местности, а не в помещении. Хорошим вариантом будет крыша дома или крыльцо;
• покупка или самостоятельное изготовление антенны, которая позволит принимать больше радиоволн. Рекомендуется приобрести изделие в магазине, так как устройство, изготовленное своими руками, не обеспечивает 100 % увеличение сигнала.

Антенна для модема

Сборка антенны для 4G модема своими руками

Следующие инструкции подразумевают размерности из представленной выше схемы вибратора антенны Харченко. Он должен ровным и плоским. Перед его изготовлением полезно зафиксировать проволоку.

Материал для сдвоенных квадратов в конструкции антенны Харченко, также называемых биквадратом, перекусывается пассатижами и выгибается по указанным размерностям. При изготовлении вибратора опытные специалисты рекомендуют сгибать оба компонента не квадратами, а ромбами, чьи поперечные углы равны 120 градусам. По словам знатоков, это понизит внутреннее сопротивление устройства.

Место соединения проволоки припаивается, в качестве основы пайки можно сразу использовать элемент крепления к высокочастотному проводу. Он пропускается через сделанную в пластиковой крышке дырку и середину клеящегося к пробке диска, который будет экраном усилителя. Крышку, которая будет между вибратором и рефлектором, можно заменить колпаком от дезодоранта или подобным предметом приемлемых размеров.

Основание вибратора

На пластиковом компоненте следует предварительно сделать разрезы крепления вибратора со стороны его размещения.

Заготовка для основания

Нюансы соединения кабеля с вибратором

Пайка кабеля к вибратору

Самодельный усилитель сигнала подключают к высокочастотному кабелю методом пайки. Это говорит в пользу меди как самого подходящего металла для вибратора, однако применение канифоли позволит оплётка не каждого высокочастотного кабеля. Проблема пайки решается размещением на проводе F-коннектора.

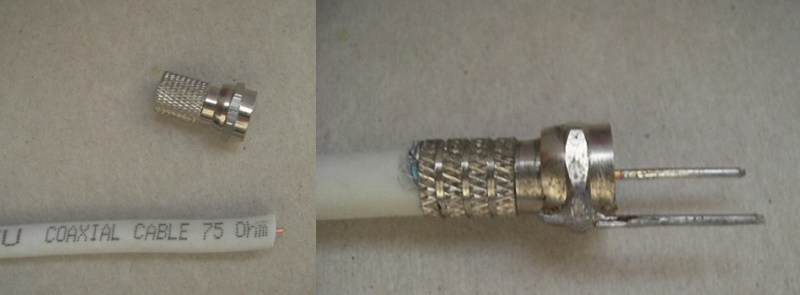

Пайка F-коннектора

Затем к нему припаивается кусок меди или штырьки из неё, после чего кабель соединяется через них с вибратором тем же способом.

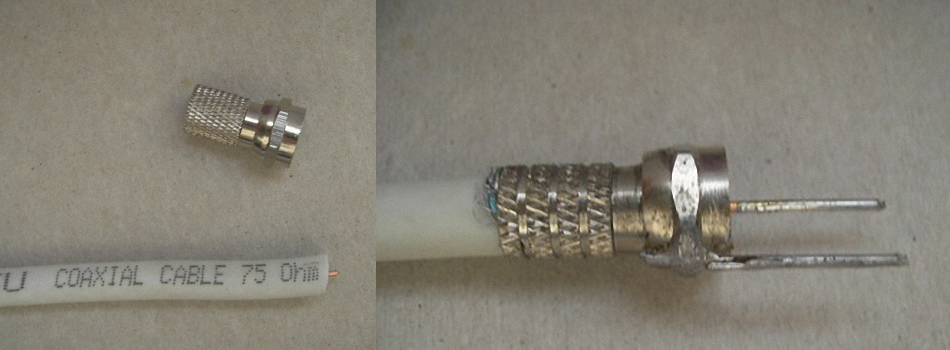

Пайка F-коннектора к аибратору

Как установить рефлектор

Рефлектор из CD диска

Для более быстрого крепления к антенне, к примеру, приятного глазу диска, он смазывается клеем в центре и присоединяется к бутылочной пластиковой крышечке. Через прорезанное в ней отверстие и середину диска проходит коаксиальный провод, соединённый с вибратором, который зафиксирован в сделанных с наружной стороны крышки прорезях. Экран и вибратор должны быть строго параллельны. При надобности регулировки расстояния между ними подрезается крышечка либо крепятся добавочные основания.

Получившуюся структуру надёжно фиксируют термопластичным клеем. Далее свежеизготовленный усилитель подключают к модему, который теперь его можно настроить на максимальную производительность. В случае отсутствия у модема разъёма, требующегося для кабеля антенны, можно просто обмотать вокруг него несколько раз основную жилу усилителя.

Подключение кабеля к модему
