Печь-ракета своими руками: схемы, чертежи, технологии

Изготовление печи длительного горения

Большим преимуществом являются низкие затраты на материалы и труд. Своими руками, при наличии схем и чертежей, можно построить «ракету» за 1 час. Во-вторых, данное отопительное сооружение, довольно компактное, но способно обогревать большие помещения. Это является преимуществом перед дорогой, сложной и громоздкой русской печкой. Топливо можно добавлять по ходу отопления, так как печь совсем не требовательна к естественной тяге. Главным критерием в данной печи по-прежнему является жаровая труба, заключенная в корпус из металла. Верхняя часть используется для готовки еды. Топка делается большой, для вмещения увеличенного количества топлива.

Рекомендуем: Как сделать тандыр своими руками

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%,
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час,
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода,
• возможностью функционирования на твёрдом топливе любого вида,
• малым расходом — потребление топлива печью ракетой в 4 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева,
• возможностью устройства теплой лежанки,
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать,
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении,
• скорость нагрева не позволяет применять ракетную печь для бань,
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера,
• опасность проникновения угарного газа в жилые комнаты.

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

Завершающий этап

Чтобы печь-ракета не отдавала тепло грунту, засыпку котлована вокруг топливника нужно производить керамзитом либо вермикулитовым щебнем. После чего сверху вертикального канала надевается тонкостенная труба ДУ450 и обрезается вровень с плоскостью верхнего кирпича. Просвет, получившийся между наружными сторонами кирпичной кладки и трубой, тоже засыпается огнестойким утеплителем.

Железная бочка надевается на вертикальный канал дном вверх. При этом ее дно не должно упираться в кирпичную кладку, так что под бочку придется устроить основание на необходимой высоте. Затем в нижней части бочки вырезается круглое отверстие диаметром не менее 150 мм, куда герметично подключается дымоходная труба такого же размера. Верхняя часть бочки, выступающая в помещение, окрашивается специальной эмалью, нижняя отделывается глиной или другим подходящим материалом.

Со стороны закладки дров устанавливается дверца, а с торца горизонтального канала — воздушная заслонка. После окончания строительства ракетную печь необходимо испытать, сделав пробную растопку. Не стоит сходу закладывать большую порцию дров, начните с малого. Проверьте, как себя ведет печка в разных режимах подачи воздуха и не просачивается ли где-нибудь дым.

Она способна обогреть лишь одно большое помещение, что очень удобно для дачного домика, также для дачи подойдет кирпичная печь без фундамента. О высокой эффективности речи не идет, КПД агрегата вряд ли превышает 50%. Подкупает простота конструкции и ее дешевизна.

Преимущества и недостатки

Чертежи и инструкция по изготовлению своими руками вальцов для профильной трубы

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно

Важно соблюдать пропорции

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

• Дымоход;
• Колпак;
• Утеплитель;
• Загрузочный бункер;
• Зона горения;
• Зона дожигания.

Печь Огнево можно купить в специализированном магазине по достаточно приемлемой цене

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует

Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Cоветуем: Как смонтировать дымоход для печи своими руками

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на жаростойкий раствор из глины для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Собираем ракетную печь своими руками

Умельцы обычно придерживаются двух сценариев – изготавливают агрегат из газового баллона или из кирпича. Первый вариант легче в исполнении, второй часто используется для создания полноценных отопительных узлов для обслуживания жилых площадей.

Печь-ракета из газового баллона

Понадобятся следующие материалы:

• пустой газовый баллон;
• профильная труба для выполнения загрузочного бункера, топливника (стандарт – 150х150 мм);
• труба диаметром 100 мм для изготовления дымохода;
• листовая сталь толщиной не менее 3 мм;
• трубы диаметром 150 мм и 70 мм для сборки вертикального канала (это внутренний сегмент);
• утеплитель, например, базальтовое волокно.

У баллона выворачивают вентиль, наполняют его водой, чтобы срезать верхнюю часть вдоль шва. Выполняют боковые проемы, в которые будут врезаны дымоход и топливник. Согласно базовому чертежу осуществляют вставку профильных труб и вертикального канала.

На завершающем этапе приваривают верхнюю часть на место, тщательно проверяют герметичность швов. Чтобы обеспечить необходимую тягу трубу располагают над топливником так, чтобы она возвышалась не менее чем на 4 м.

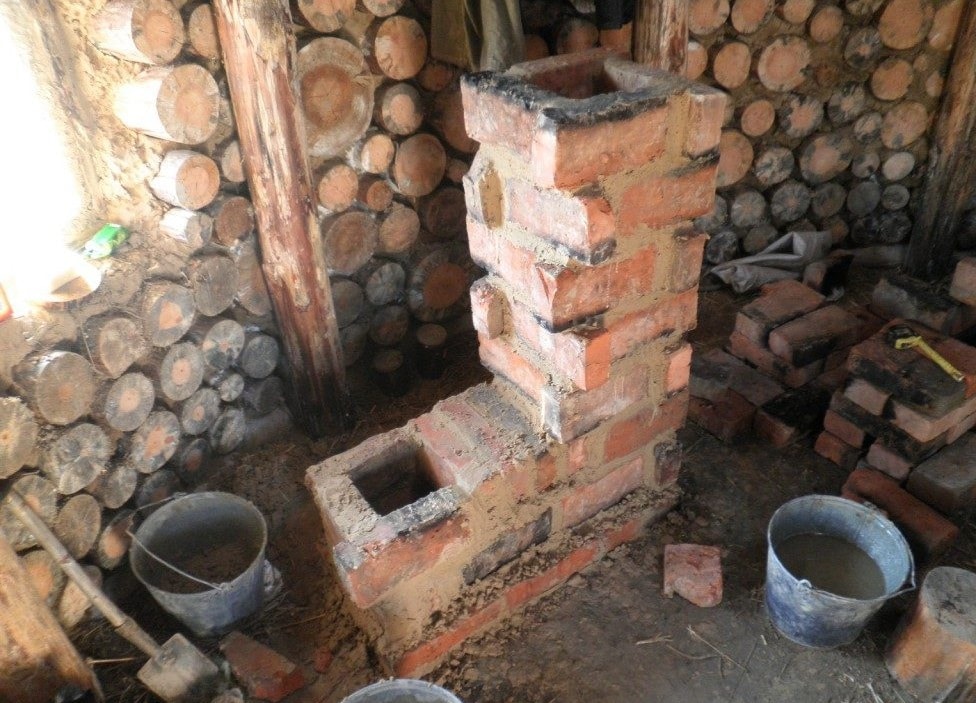

Печь-ракета из кирпича

Здесь не подойдет керамический кирпич, желательно приобрести шамотный, в основу раствора также закладывается шамотная глина. Помимо них понадобятся:

• дверцы – поддувальная, топочная и прочистная;
• варочная плита;
• металлическая панель-полка, устанавливаемая в задней части конструкции;
• асбестовый лист, служащий прокладкой между кирпичом и металлическими компонентами;
• труба для дымохода;
• цементная смесь для фундамента;
• деревянные или пластиковые рейки, с помощью которых калибруют ширину швов (после засыхания раствора их извлекают).

Для формирования основания выкапывают яму, тщательно трамбуют дно, заливают фундамент. Когда база полностью высохнет, ее изолируют жаропрочным материалом, например, базальтовым картоном. Далее можно приступать к выкладке камеры сгорания, загрузочного бункера, вертикального канала. В торцовой части отсека сгорания предусматривают дверцу, предназначенную для вычищения зольника.

Печь-ракета из кирпича отличается простой и надежной конструкцией

После высыхания глины яму засыпают, на вертикальный канал надевают трубу соответствующего размера (здесь подойдет небольшая бочка, скажем, диаметром 450-460 мм). В пространство между стенками трубы и кладкой помещают огнеупорный утеплитель, чаще всего это базальтовая вата.

Далее на заготовку монтируют колпак, например, изготовленный из металлической бочки (достаточно диаметра 600 мм), ее предварительно оснащают патрубком для соединения с дымоходом (вводят первый в соответствующий вырез). Бочку переворачивают, и этот элемент оказывается в нижней ее части. Далее действуют по потребностям: либо обустраивают дымообороты для лежанки, либо направляют дымоход прямо на улицу.

Оборотная сторона кирпичных моделей получается довольно аккуратной, поэтому печь-ракету собирают не только в непосредственной близости к стене, но и в центре помещения. Нередко тепловой узел и дымоходную трубу облицовывают огнеупорными отделочными материалами, образуется оригинальное и в то же время многофункциональное дополнение интерьера. Часто под разделочной полкой остается пустой уголок, его приспосабливают под мини-хранилище для сушки дров.

Ключевыми достоинствами дровяной печи-ракеты являются дешевизна конструкции и легкость ее самостоятельного изготовления. Решение в редких случаях может быть целесообразным для установки в новом частном доме, но для дачи, предназначенной для сезонного использования, – это отличный вариант. Модель не боится длительных перерывов между растопками, довольно быстро прогревает помещение.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура — причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

Строение печи

После того как основной раствор фундамента высыхает, приступают к кладке:

• Первый ярус закладки возводится вверх, предусмотрительно оставляется отверстие для топочной камеры.
• Второй этап подразумевает формирование нижнего печного канала.
• Третий шаг кирпичной порядовки включает перекрытие ряда таким образом, чтобы образовались отверстия для камеры топки и вертикального канала котла.
• На четвертом этапе происходит предварительная подготовка для формирования канала. Для этого понадобится бочка, в которую закладывается фланец для дальнейшего дымохода и котел на 150 литров. Желательно позаботиться об установке тройника, чтобы иметь возможность прочистить дымоход в будущем.
• Восходящая область выкладывается по методу «сапожка», при этом диаметр внутреннего сечения составляет 18 см.
• Пустое пространство между стенками заполняют перлитом, и на восходящий участок устанавливается обрезок водогрея.
• Глиняным раствором отделывается кожух, основа печи обкладывается несколькими мешками с песком.
• Начинается установка дымохода, в верхнюю часть восходящей трубы ставят бочку из металла.
• Можно сделать пробный запуск.

Выведение дымохода

Самоделка после закладки основания требует установки дымохода. Дымовая труба обкладывается несколькими мешками, наполненными песком, после чего засыпают внутрь керамзит. Используя шамотную глину, основанию дымохода придают нужную форму. Так как ракетная печь длительного горения требует для корректной работы достаточных объемов кислорода, следует организовать воздуховод с уличной части. На последнем этапе устанавливается барбекю в район горловины топочного места и закрывается крышкой. Все видимые швы аккуратно заделываются глиняным раствором.

Преимущества и недостатки

Эксплуатация ракетной печи имеет ряд положительных и отрицательных моментов:

Плюсы	Минусы
Дешевый вариант	Автоматика отсутствует
Интересный элемент интерьера	Частая загрузка дров
Возможность добавить теплую лежанку	Небезопасна для детей (металлический колпак вызывает ожоги при прикосновении)
Источник горячей воды	Ревущая система
Для топки подходят разные материалы	Потери тепла

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».
