Якорь
Конечно, сердцем любого строительного электроинструмента является мотор, а одной из главных частей электромотора считается ротор (якорь) — подвижная составляющая деталь, приводящая к вращательному движению нужных рабочих компонентов машины. Якорь (ротор) расположен внутри статора и вместе с ним крепится к корпусу. Статор болгарки — это 2 полюсные катушки из провода меди ПЭТ 155, 200.
Устройство
- коллекторный вал с медными пластинами баланса (1);
- лемпели — провода обмотки в специальных шнурах для защиты от абразивной пыли (2);
- 2 подшипника (3) с пылезащитными шайбами;
- вентилятор (4).
Количество лемпелей, число пазов и оборотов шагоукладки — обмотка якоря, является составной подвижной частью электрической схемы болгарки и непосредственно влияет на составляющей скорость вращения редуктора и насадки. Для диагностики неполадок, связанных с нарушениями в электрической цепи, используют мультиметр.
Перед покупкой болгарки или запасного якоря к ней, стоит обратить пристальное внимание именно на качество укладки лемпелей и пропитку их лаком
Причины поломок и диагностика
Основными причинами поломок болгарок, в том числе и их якорей, можно считать:
Механический износ — чаще всего страдают щётки.
Несоблюдение эксплуатационного «паспортного» режима работы — якорь и статор.
Перегрузки и скачки напряжения в электросети — статор и ротор.
Выход из строя небольших деталей — подшипники, фиксаторы, гайки, шайбы и др.
Падение, удары и другое неосторожное отношение к УШМ — поломка корпуса.
Отсутствие профилактической чистки — неисправности редуктора или поломка кнопки вкл./выкл.
У болгарки появились рывки в работе, чувствуется запах гари или она вообще не включается? Для начала можно провести самостоятельную предварительную диагностику — причиной могут быть: истёртость щёток; или нарушена плотность их соприкосновения с якорным коллектором; или щётка подвисает в канале держателя; или поломана кнопка вкл./выкл.
Если же из УШМ летят искры и/или она плохо набирает обороты — это точно поломка якоря. Можно перемотать якорь самостоятельно или отдать в мастерскую. Раньше так и делали. Но на сегодняшний момент, проще и дешевле купить новую болгарку, ведь перемотанный якорь редко работает дольше одного месяца.
Условия эксплуатации
Для продления срока службы якоря и болгарки в целом соблюдайте основные правила эксплуатации — бережно относитесь к машине, обеспечивайте технологические перерывы в непрерывной работе, периодически смазывайте трущиеся детали инструмента, используйте защитные масла, проводите профилактику пыли и грязи.
Как снять электрощетки перфоратора Makita
Как правило, щетки рекомендуется менять после 70…120 работы электроинструмента.
Чтобы заменить угольные щетки поз.65, к ним надо добраться. С перфоратора надо снять заднюю крышку, она крепится тремя самонарезающими болтами.
Снимаем крышку
Отсоединить подводящие провода. При помощи отвертки снять защелки на щетках и освободить их.
Помните! При длительной эксплуатации инструмента не допускается уменьшение длины рабочей части щеток от номинальной на 1/3 (около 8 мм). При износе одной щетки замене подлежат обе.
Щетки настоящие и поддельные
Кстати, подделка тоже может хорошо работать, если сделана из правильного материала и строго по чертежам.
Дроссельная проверка межвиткового замыкания
Прибор по диагностике роторов помогает вычислить междувитковое замыкание обмотки. Дроссель – это трансформатор с наличием первичной обмотки и вырезом магнитного зазора в сердечнике.
При взаимодействии якоря (поставленного в зазор) и дросселя, обмотка работает как вторичная, трансформаторная. Если при включенном приборе и роторе, лежащем на пластине из металла, будет видна вибрация или магнитный эффект – замыкание есть. Свободное перемещение пластины по виткам свидетельствует о полной исправности якоря.
Когда мужик не является проф мастером, а просто как неплохой владелец чинит что остается сделать нашему клиенту в семье сам, ему не обойдется без высококачественного инструмента.
Большой выбор болгарок, шуруповертов и другого инструмента имеется на нашем сайте http://m-online.kiev.ua/category/158-bolgarki.aspx.
Хоть какой, самый высококачественный инструмент, подвержен поломке. В особенности если его активно эксплуатируют. Если проход поломки болгарки, починить инструмент у вас навряд ли получится без помощи других. Но подготовительный осмотр есть вариант провести и без особых способностей.
Зачастую у болгарок перегорает якорь. Поломка вам понравятся механической. При зрительном осмотре увидите неравномерный износ щёток, и дополнительно их обгорание. Уже сегодня при неисправном якоре болгарка будет вибрировать и греться.
Есть поломки электронные. К таким можно причислить:
- повреждения обмотки якоря;
- наличие замыкания в витках;
- нарушенное сопротивление меж сердечником и обмоткой.
Культура работы электроинструментом
Как правило, обнаружив неполадки в работе инструмента, оператор продолжает его эксплуатацию до тех пор, пока он не «умрет» окончательно. Впрочем, как потом выясняется, проблема первоначально была плевая.
Для оптимальной работы потребуется:
- Не перегружать инструмент.
- Не переключать режимы во процессе работы перфоратора, иначе быстро из строя выходит муфта сцепления.
- Не демонтировать кожухи и такие вспомогательные приспособления, как (раскалывающие ножи, платформы, подошвы,), иначе инструмент заедает в материале и начинает разрушаться передача.
- Оберегать инструмент от механических повреждений (не ставить шуруповерты на блок вертикально, не стучать по фену и дать ему охладиться перед отключением, держать сетевой шнур сзади себя).
- Вынимать кабель из электророзетки только за вилку, не переносить машину, держа ее за сетевой шнур.
- Приступать к работе лишь тогда, когда оборудование набрало полные обороты.
- Не выпускать аппарат из рук, если еще не произошла полная остановка подвижных элементов.
- Не класть инструмент на неочищенную поверхность — внутрь попадает мусор, вероятен удар оборудования о предмет.
- Контролировать состояние щеток.
- При начальных признаках неполадок работу прекратить, нести прибор в ремонт.
Нередко на первый взгляд небольшая поломка, при которой можно продолжить работу, является предпосылкой для дорогостоящего ремонта.
Ремонт электроинструмента своими руками
Коническая пара — места, на которые стоит обратить внимание:
Целостность зубьев — при тангенциальном профиле (наклонный), утрата фрагмента одного зуба не критична, т.е. работать будет, но в идеале, заменить, особенно пары с прямыми зубьями
Обратите внимание на износ поверхности зубов. Со временем, зуб «вытягивается», заостряясь к верхушке
Края обычно работают меньше, можно грубо ориентироватся на них. Такие дефекты сопровождаются повышенным шумом при работе.
Как вариант бюджетного решения (ВРЕМЕННОГО, хотя вечного вообще нет ничего…), я практикую смену установки шайбы разбега с верхней части (под стопорным кольцом) в нижнюю (под планетарную шестерню). Данное действие, уменьшит зазор между ведомой и ведущей шестернями, чем увеличивает пятно контакта. В некоторый болгарках, особенно у Bosch, между фланцем и корпусом редуктора, есть металиическая прокдадка (толщинной несколько десятых доль мм), убрав ее, достигается тот же эффект.
Паз под шпонку. Со-временем, появляется износ шпонки, вала и посадочного отверстия большой шестерни. Номинальный зазор должен быть в пределах нескольких десятых мм (так называемый тепловой). Проверяется просто, надетау на валу шестерню, радиальными движениями из стороны в сторону. Обычно, первой изнашивается сама шпонка и достаточно заменить копеечную деталь. Но стоит внимательно изучить и пазы на шестерне и валу. Призамене подшипника вала шпинделя в фланце корпуса, также рекомендую проверить состояние меднографитовой втулки, которая также отвечает за соосность механизма и номинального положения вала шпинделя. Снятый вал, удобно установить во втулку и использовать в качестве рычага, оценить износ. На «холодную», втулка всегда имеет небольшой тепловой зазор (порядка 0,1-0,4 мм), кторой частично уменьшается при рабочей температуры (особенность меднографитовых втулок, в категории описанно подробнее). Если смещение вала во втулке заметно превышает диапазон, замена в данной ситуации (разобран механизм и происходит замена смазки и подшипника вала) будет более чем уместной, учитывая малую стоимость втулки.
При сборке корпуса редуктора и установки фланца, стоит провернуть механизм за вал шпинтеля. Данное действие исключает попадание «зуб на зуб». В противном случае, закручивая винтами фланец, буквально прессом можно выдавить фрагменты алюминиевого сплава корпуса. Также, не перезатягивайте гайку фиксирующую ведущую шестерню, в силу направления вращения, она стремится к самозатягиванию в большинстве болгарок с тангенциальным профилем зубьев (косые)
Смазку рекомендуется заменить, именно заменить а не добавить или частично поменять (это как поменять грязные носки с левой на правую ноги или наоборот). Интервалом, на который легко ориентироваться: две замены щеток — замена смазки. Наверняка всем известно, при износе смазка теряет свои свойства, и механизм будет изнашиваться быстрее. Также, результатом любой работы редуктора — металлическая микростружка. Конструкция корпуса не герметична, мельчайшая пыль также проникает и оседает в смазке, что в сумме создает абразивную среду, а она свою работу выполняет на все 100%, беспощадно изнашивает даже самый высококачественный закаленный металл. Стоит тщательно вычистить остатки старой смазки со всех поверхностей, не ленясь добраться до труднодоступных мест. Фрагмент отколотого зуба, стопорного кольца, шпонки, корпуса и т.д. и вышеупомянутый абразив, может смешаться в новую смазку и будет досадно, когда такая мелочь как маленький фрамент, попав между зубьми конической пару, нанесет непоправимый вред.
Смазку стоит приобретать, руководствуясь рекомендациям производителя (в интрукции к болгарке или сайте производителя …), в большинстве случаев будет уместна смазка на литиевой основе. Лично я, в механизм редуктора собираю на высококонсистентую пластичную смазку на литиевой основе NL Gi 2 для высокооборотистых зубчастых передач. Она липкая, чем удерживается на пятне контакта, даже при высоких температурах, не стекая как большинство аналогов. Современный рынок предлагает множество вариантов, каждый найдет подходящий под свои требования. Также руководствуйтесь правилом «золотой середины» для определения количества смазки (недостаток ведет к износу, а чрезмерность к перегреву при работе (стоит закладывать, приблизительно 1/2 свободного пространства))
Разборка асинхронного мотора
Прежде чем осуществлять перемотку статора асинхронного электродвигателя, необходимо его полностью разобрать. Для этого потребуется использовать съемник, так как крышки установлены на подшипниках очень плотно. Старайтесь все работы проводить как можно аккуратнее, чтобы не допустить разрушение крышки и не повредить обмотку.
Короткозамкнутые роторы очень редко ломаются, поэтому при ремонте его трогать не нужно. Потребуется менять только обмотки на статоре. В том случае, если присутствует почернение на проводах, это говорит о поломке в двигателе. Все соединения в асинхронных двигателях практически незаметны, так как они очень хорошо изолированы, ведь произведен крепеж бандажом.
Проверка ротора болгарки различными методами
Некоторые испытывают неработающий инструмент тестером. Достаточно правильное решение проблемы, но в данном случае этот измерительный прибор, к сожалению, мало что может нам показать.
Нужно понимать, что якорь небольшого двигателя строительного инструмента, имеет обмотку и магнитопровод, где расположен вал вращения. Один конец заканчивается ведущей шестерней, другой коллектором с ламелями. Магнитопровод имеет мягкие пластины и пазы, которые покрыты специальным покрытием для изоляции.
Как показывает внутренняя схема ротора, в пазах детали есть проводники якорной обмотки, их два. Каждый из них является половиной витка, края которого соединены в ламелях парно. В одном пазу размещены: первый виток (его начало) и последний (конец), что замыкаются на одну ламель.
Итак, как проверяется якорь болгарки? Неполадки ротора могут случиться только в некоторых случаях и по следующим причинам:
- Обрыва токопроводников;
- Межвиткового замыкания;
- Пробоя изоляции. В этом случае получается замыкание обмотки на металлическую основу якоря, в большинстве случаев виной такой поломки является нарушение изолирующей обмотки проводников;
- Распайки коллекторного вывода;
- Неравномерно изношенного коллектора.
Если якорь не исправен, это приводит к перегреву двигателя, из-за чего плавится изоляционная защита, итог – короткое замыкание витков. Далее происходит самостоятельное отпаивание контактов, служащих соединением обмотки ротора и пластин коллектора. Ток перестает подаваться и двигатель инструмента не функционирует.
Статор болгарки так же может быть причиной выхода из строя электроинструмента.
Способы проверки и диагностирования
Как проверять ротор болгарки на работоспособность? Провести проверку места поломки двигателя при его неисправности просто необходимо – ведь именно эта процедура поможет понять, какая часть механизма работает, а какая – уже нет. Диагностика проводится несколькими способами:
- визуальным;
- при помощи мультиметра;
- лампочкой;
- специальными приспособлениями.
Иногда даже визуального осмотра достаточно, чтобы понять, что произошло короткое замыкание. На детали в этом случае будет видна, к примеру, незащищенная обмотка, провода, где будет оплавлена изоляция
Также стоит обращать внимание на обугленный лак или его запах после перегрева двигателя
Нарушение контакта происходит также из-за сбора пыли (графита от щеток) на ламелях. Его не сложно заметить, как и почистить якорь от такого мелкодисперсного мусора.
Прибор под названием «мультиметр» так же помогает установить поломку электрического прибора. Достаточно уставить сопротивление на 200 Ом и поставить щупы на две рядом расположенные ламели. Сопротивление между всеми пластинами будет одинаковым при нормальном функционировании детали. Если показатель меньше 1 Ома – значит дело в замыкании витков. Когда показатель больше единицы – это означает обрыв витков обмотки. Прибор может даже зашкаливать, так как сопротивление в последнем случае может быть очень велико. С использованием аналогового мультиметра стрелка качнется вправо до самого конца, цифровой прибор измерения не покажет ничего.
Мультиметр, по сути, это тот же тестер, определяющий сопротивление в нужных местах электроинструментов.
Когда нет прибора по определению и вычислению сопротивления, можно использовать простую лампочку в 12 вольт и мощностью 40 Вт. К лампочке присоедините два провода. Там где будет минус, нужно сделать разрыв. Далее подаем напряжение. Концы провода на разрыве прикладываем к пластинам коллектора и прокручиваем его. Когда при такой манипуляции лампочка горит без смены яркости, то замыкания нет.
Иной метод проверки касается пробоя тока на массу. Для этого связываем один провод с ламелями, а второй с железом якоря. После проводим такую же манипуляцию с валом. При нарушении работы в детали, лампочка будет светиться.
Необходимые инструменты
Мультиметр Зубр. Фото 220Вольт
Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.
1. Перемотка может осуществляться двумя способами:
- полностью в ручном режиме без применения какой-либо оснастки;
- производительность сильно повышается с применением простейших приспособлений.
2. Мультиметр или другие приборы.
3. Пользователь должен уметь обращаться с электрическим паяльником.
4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.
5. Электроизоляционный картон или другой подобный материал.
6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.
7. Эпоксидная смола или другой пропиточный лак.
8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.
Плохой контакт
В большинстве случаев щетки искрят при плохом контакте с коллектором. Такое бывает, если вы установили новые. Для более плотного прилегания щеток к коллектору, можно воспользоваться «шкуркой» нулевкой, либо просто дать пылесосу поработать на средних оборотах около 20 минут. Обязательно нужно проверить состояние подшипников, так как их износ может послужить причиной биения и неравномерного вращения ротора. Подобным же образом проявляют себя выступы изоляции между пластинами коллектора, царапины на поверхности, различные неровности. Для полировки используют абразивную бумагу.
Устройство коллекторного электродвигателя пылесоса
Щетки не должны болтаться в щеткодержателе, но иметь свободный ход, который им обеспечивает пружина, состояние которой тоже играет немаловажную роль.
Перед проверкой конденсатора
Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.
До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.
Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.
Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.
Как поменять старый редуктор на новый
Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.
-
После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.
- Открутите болты крепления.
- Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
- Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
- Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.
Видео: как снять и в чём могут быть трудности
Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.
Видео: Замена якоря
Ремонт якоря болгарки занимает много времени. Но у вас есть выбор. Вы можете просто поменять его на новый или отдать мастерам.
Как чистить коллектор якоря
- Для начала необходимо вывести геометрию поверхности, убрав неровности, царапины и следы графита с ламелей. На данном этапе, более чем достаточно наждачного полотна абразивным числом 1000. Якорь следует удобно разместить на твердой и ровной поверхности, прокручивая, круговыми движениями (не надавливая) снимать деффекты оборот за оборотом. По пятну контакта, можно судить о общем состоянием коллектора, если повреждения глубокие, следует лишь убрать самые серьезные охрехи, следуя разумному балансу «толщина ламели-состояние» (руководствуясь принципу «не навреди!»).
- Слудующем решением, как на мой взгляд, стоит убрать острую фаску с ламели. В противном случае, подобну резцам, будет уничтожать щетки, буквально за считаные часы.ПРИМЕЧАНИЕ — угол прямоугольного надфиля с алмазным напылением, мне показался идеальным. В одно легкое движение, от намотки до края удирая буквально 0,1 мм одновременно с двух соседних ламелей, учитывая ровность угла и равномерность снятия (также работает принцип «не навреди!»)
- Отлифовать можно наждачным полотном, абразивным числом 2000. Для простоты и укорения процесса, я использовал привод шуруповерта, закрепив в патроне вал ротора, а пальцами ладони повторил окружность коллектора удерживая наждачку. Буквально пол минуты и результат уже виден и даже можно было бы остановится на данном этапе, но это не для НАС!
- Установив войлочный круг на дрель и зафиксировав обороы, прокручивая якорь, я окончательно довел коллектор, заполировав поверхность с применением пасты ГОЙЯ.
- В идеале, убрать остатки материалов после чистки и накопившеюся пыль между витками и с каркаса, сжатым воздухом через насадку. Но у меня пока компрессора нет, и я ограничелся механическим путем при помощи щетки и иглы.
Источник

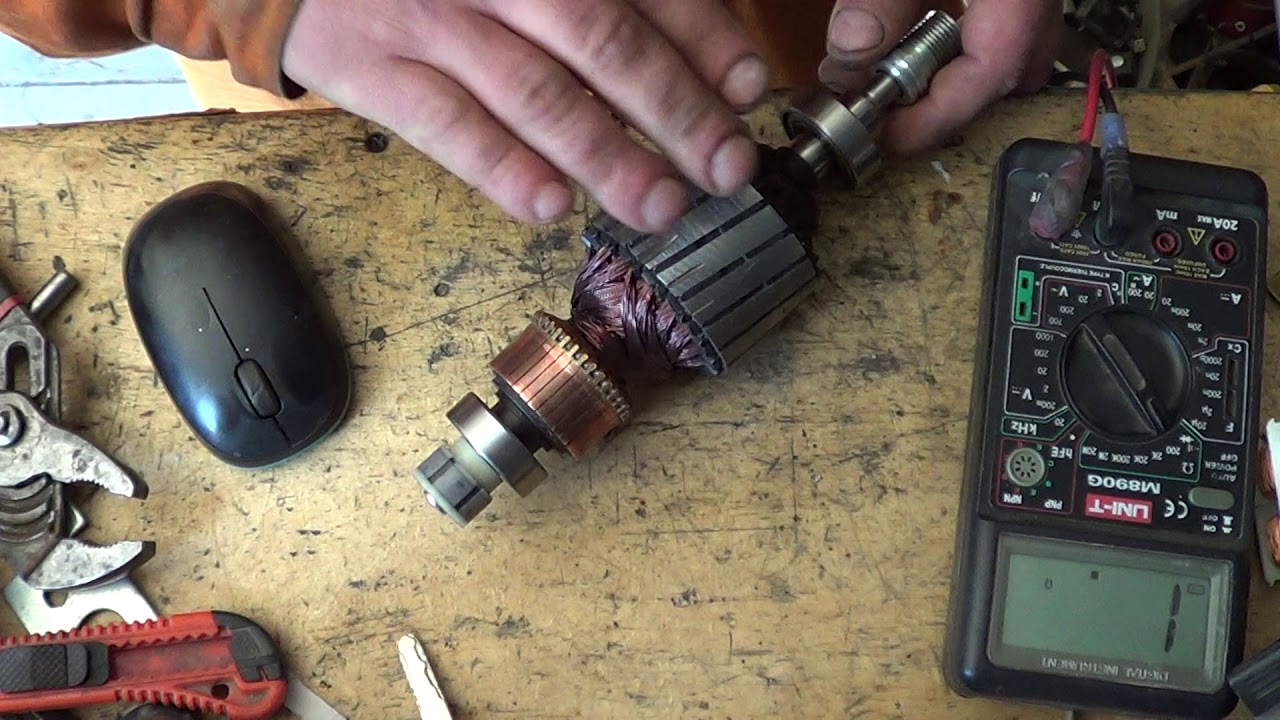

Как проверить с помощью мультиметра
- Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.
Диагностика обмотки якоря мультиметром
- Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.
Видео: как проходит проверка
Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.
Как проверить ротор болгарки с помощью лампочки
- Возьмите два провода и соедините их с лампой.
- На минусовом проводе сделайте разрыв.
- Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
- Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.
Эта процедура аналогична диагностике мультиметром.
Ремонт, подготовка к работе, необходимые инструменты
Мультиметр Зубр. Фото 220Вольт
Перед выполнением ремонтных работ выполняется диагностика с целью определения деталей и узлов, по причине которых болгарка не может нормально функционировать. Электрическая часть УШМ осматривается визуально на предмет нахождения следов от подгорания поверхности в местах короткого замыкания. При отсутствии после осмотра явных признаков неисправностей электрическая часть проверяется прозваниванием с помощью специальных приборов (мультиметра, индикатора короткого замыкания и других). После нахождения и анализа повреждения принимается метод его устранения.
Существуют два основных способа ремонта статора своими руками:
- Из корпуса болгарки извлекается сгоревший статор. В специализированном магазине приобретается идентичный вышедшему из строя устройству и используется в УШМ вместо него.
- Сгоревшая обмотка удаляется с корпуса сердечника и наматывается новая, соответствующая старой по количеству витков и диаметру проволоки.
Прозвонка и перемотка
Если причиной поломки болгарки стал сгоревший статор, прозвонкой выясняется более детально, какая его часть к этому причастна. При наличии дефектов в обмотках катушки некоторые пользователи самостоятельно перематывают новые. Подробное описание производства таких работ по ссылкам «Как прозвонить статор болгарки» и «Перемотка статора болгарки своими руками».
Замена
Для болгарки модели DWT в следующем видео был приобретен новый статор взамен сгоревшего. Новый статор позиционировался как узел именно от болгарки данной модели. Подробно описан процесс разборки УШМ до извлечения из корпуса неисправного статора. При осмотре внешнего вида купленного нового и старого статоров наблюдалось некоторое различие. Однако, после сборки и проверки на работоспособность выяснилось, что они практически никак не влияют на работу болгарки.
Сгорел, перемотка
Автор следующего видео из соседнего с Россией государства, испытывая затруднения с покупкой нового статора вместо сгоревшего от болгарки российского производства модели «Интерскол», принял решение самостоятельно его перемотать
Здесь важно обратить внимание на опыт, который получил автор в процессе перемотки провода. Нельзя ослаблять его натяжку, иначе катушка не сможет поместиться в углублениях статора. Со второго раза намотка прошла успешно
Со второго раза намотка прошла успешно
Со второго раза намотка прошла успешно
Со второго раза намотка прошла успешно
Со второго раза намотка прошла успешно.
Пропитку лаком, описанную при ремонте, не следует копировать один к одному. Потому что обычный столярный лак не обладает нужными электроизоляционными свойствами. При затруднениях с выбором пропиточного вещества лучше использовать материал на основе эпоксидной смолы, которую легко найти. Качество пропитки улучшится, если статор нагреть, а не ждать пока лак перестанет проникать внутрь обмотки.
Бош, замена
В следующем видео автор ремонтирует болгарку модели Бош. Работа в сильно запыленной атмосфере, конечно, может быть причиной сильного износа ламелей коллектора, но за однозначную причину выхода из строя обмоток статора ее принимать никак не стоит. Здесь следует еще рассмотреть другие условия эксплуатации (перегрузка, длительность работы и другие).
Диагностика у автора носит характер гадания на кофейной гуще. Резкая перемена от сгоревшего ротора, который оказался еще вполне работоспособным, к обгоревшей изоляции на статоре, действительно вышедшем из строя, говорит об отсутствии системного подхода в ремонтных работах.
Во время разборки болгарки статор освобождается из корпуса под действием сильных ударов молотка. Он хоть и деревянный, но достаточно сильные удары могут нанести повреждение выступающим частям корпуса.
Почему сразу не сделать выводные концы статора нормальной длины, остается загадкой. Автор дважды делает одну и ту же, весьма трудоемкую работу толком не объясняя причин.
Измерение емкости конденсатора
Измерение ёмкости
Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.
Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.
При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.
