Цепи противоскольжения своими руками

Как сделать цепи своими руками

Простейшая автомобильная цепь лесенкой поможет выйти из ситуации, когда бездорожье или заснеженный участок дороги встал у нас на пути. Для этого понадобятся:

стальная не паяная, а сварная цепь из прута диаметром около 5 мм;
карабины;
такелажные крюки;
растяжка;
крепеж, соответствующий размерам звена цепи.

В зависимости от тог, какие шины установлены на автомобиль, сперва делают заготовки по размерам колеса. Количество поперечных отрезков вычисляется так, чтобы при контакте колеса с грунтом, на пятно контакта приходилось 2 поперечных отрезка.

Дальше — только практические замеры колеса, которые в конечном итоге покажут длину продольного отрезка и количество и длину каждого из поперечных отрезков цепи.

Способ фиксации цепи на колесе может быть любым, начиная от резьбовой растяжки, заканчивая такелажными карабинами, которых есть в продаже довольно много. Таким образом, потратив полчаса времени, можно собрать цепь противоскольжения, которая не раз выручит в сложных дорожных условиях.

Затягивайте цепи плотнее, и хорошего контакта с зимними дорогами!

Резиновые цепи (мягкие цепи)

Преимущества:

Позволяют передвигаться по сухой дороге со скоростью до 60-80км/ч, но производитель обычно рекомендует это делать на небольших пробегах 20-40км.
Комфортнее: обеспечивают более плавный ход автомобиля, меньше нагружают подвеску
Безопаснее для компонентов кузова автомобиля, меньше травмируют подкрылки

Недостатки резиновых цепей по сравнению с традиционными стальными цепями:

Значительно менее эффективны в плане увеличения потенциальной проходимости автомобиля
Менее надежны и менее долговечны, чем стальные цепи.
Обычно резиновые цепи рекомендуются владельцам легковых автомобилей не практикующим серьезное бездорожье. Лихим «проходимцам» на полном приводе лучше предпочесть традиционные стальные цепи.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
Устройство натяжения цепи.
Болты, гайки и шайбы.
Крючки.

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

Тиски;
Болгарка с кругом по металлу;
Рулетка;
Молоток;
Гаечные ключи для закручивания болтов и гаек.

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

Для упрощения процедуры установки цепей используются резинки с крючками на концах

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Что лучше, цепи или браслеты противоскольжения?

Браслеты от пробуксовки состоят из 2 частей цепи, которые соединены попарно двумя ремнями. Один ремень с пряжкой, а второй — свободный. Надевать на колесо антипробуксовку надо так, чтобы цепь, которая образует грунтозацепы, находилась на протекторе шины в 2 ряда так, чтобы между рядами цепей был незначительный зазор. Свободный конец ремня надо провести через отверстие в колесном диске, далее надо затянуть ремень и застегнуть его.

Одной цепи, браслета не достаточно, чтобы улучшить проходимость автомобиля. В комплект входит 6 браслетов, обычно. Одного комплекта для машины с одним ведущим мостом (не полным приводом). Для авто с полным приводом желательно установить браслеты на все колеса. В этом случае, проходимость значительно увеличится.

Для эффективности, надо на каждое ведущее колеса надеть по 3 браслета, с равными между ними промежутками. Можно как купить, так и сделать самостоятельно. Плюс, если делать своими руками, можно доработать некоторые моменты.

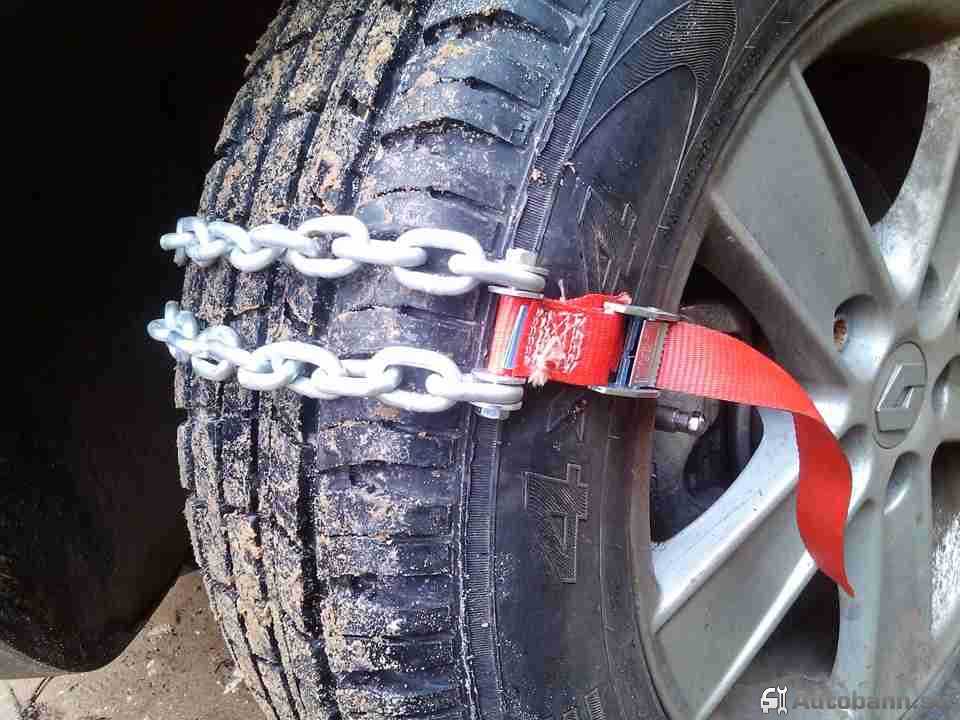

Вот как выглядят браслеты противоскольжения

А вот как выглядят цепи противоскольжения

Отличие браслетов от цепей противоскольжения в том, что при установке браслетов, не требуется поднимать машину домкратом. Это очень удобно, так как можно даже надеть на колеса, когда автомобиль уже застрял.

Что касается эффективности использования браслетов, то они не уступают цепям. Кстати, не следует как попало ездить по грязи или по рыхлому снегу, даже с цепями или браслетами противоскольжения, поскольку, если автомобиль сядет на дно (днище лежит на грязи или снегу, а колеса висят), то такие улучшения проходимости не помогут.

Использовать браслеты безопасно. Если порвется ремень или цепь браслета, то кузов, обычно, не ударяет.

В России средства по улучшения проходимости в виде навесных авто аксессуаров (штуковин) мало кто применяет, нежели в Европе. В Европе есть дороги, где без наличия в багажнике цепей или браслетов противоскольжения, движение запрещено.

Назначение браслетов

Конструкция браслетов противоскольжения представляет собой сочетание нескольких частей: цепь, ремешок и самозатягивающийся замок. В отличие от цепей, браслеты не нужно устанавливать заранее, их можно закрепить непосредственно перед гололёдом или перед проездом по скользкой дороге.

Подобные устройства позволяют спокойно проезжать по снежным дорогам, избегать пробуксовки, а также обеспечивать дополнительную безопасность за счёт более плотного сцепления с дорожным покрытием. Часто браслеты приобретают владельцы автомобилей перед поездкой в горную местность, перед сильными снегопадами или заморозками. Огромным плюсом является то, что установить браслет на покрышку может каждый: для этого не нужно особых навыков или знаний.

Разновидности цепей

Несмотря на негативные качества, цепи противоскольжения увеличивают проходимость машины.

Между собой эти средства различаются по:

материалу изготовления;
геометрии рисунка.

Указанные различия влияют на поведение автомобиля на дороге и внедорожные качества.

Материал изготовления

По материалу изготовления цепи делятся на:

Жесткие.
Мягкие.

Изначально такие средства повышения проходимости изготавливались из металла – жесткие цепи на колеса. Материалом изготовления выступали сталь, алюминий, титан. При этом на прочность такого изделия влияет металл, размеры и толщина звеньев. Чем больше звенья, тем выше показатели проходимости.

Видео: Азбука офф-роуд. Цепи противоскольжения

https://youtube.com/watch?v=FcLzDYvoO9I

Достоинства жесткой конструкции — улучшенная проходимость авто и улучшенные противобуксовочные и противогололедные показатели на ледяном покрытии. Такая цепь в виде браслета лучше «выгребает» из-под колес. При этом они сильно шумят и ускоряют износ шин. У таких браслетов на колесах ограничение по скорости составляет 40 к/ч. Изделие с крупными звеньями обладает значительной массой, да и далеко не на всех авто пространство арок позволяет их использовать.

Конструктивно они могут полностью выполняться из металлической цепи, без жесткой основы, к которой крепятся поперечные элементы.

Мягкие цепи отличаются тем, что для их создания используется неметаллические материалы:

резина;
пластик;
полиуретан.

Для прочности таких аксессуаров применяется армирование. Они хорошо сцепляются с дорогой и меньше изнашивают шины. Для них скоростной предел составляет уже 80 км/ч, при этом сильного шумового эффекта у них нет. К недостаткам же их относятся показатели при движении по льду.

Для движения в городских условиях в зимний период лучше подобрать мягкие противобуксовочные автоцепи, например, резиновые. А вот при выездах за город, где высока вероятность попадания на грязевой участок или лед, пользуются жестким типом.

Геометрия рисунка

Что касается геометрии рисунка, то выпускаются три типа:

«Лесенка».
«Ромб».
«Соты».

«Лесенка» состоит из основы – двух продольных веток, и располагается она по окружности колеса с обеих сторон. Для закрепления на колесе на основе устанавливаются замки. К ней перпендикулярно крепятся рабочие элементы. Внешне расправленная цепь похожа на веревочную лестницу, отсюда и название.

«Лесенка» — самый простой тип средства повышения проходимости, поэтому такие изделия стоят недорого. Но у такой цепи существует ряд недостатков:

рабочие элементы параллельны друг другу. Из-за этого контакт с дорогой у такой цепи – переменный, из-за чего авто на рыхлой почве или снегу может «зарыться»;
«Лесенка», из-за особенностей расположения рабочих элементов, хороша только при продольном движении, поперечная же устойчивость у таких грунтозацепов низкая;
из-за переменного контакта высокая нагрузка на элементы трансмиссии.

Лучше в эксплуатационном плане цепи типа «ромб». В их конструкции используются продольные ветки, рабочие элементы формируют ромбовидный узор.

У «сот» тоже сформированные поперечными ветками ромбы имеют периодичное расположение, при этом между собой они еще дополнительно связаны линейным соединением.

В отличие от «лесенки», у «ромба» и «сот» контакт рабочих веток с покрытием происходит постоянно, что снижает негативные воздействия на покрышки и трансмиссию. Они обеспечивают сопротивление поперечным воздействиям, то есть автомобиль меньше сносит в стороны.

Цепи на колеса своими руками

Этапы создания следующие:

Разделить части цепи на длинные и короткие детали болгаркой.
Используя болты, шайбы и крюки, собрать 1 поперечную деталь на шестом звене длинной цепи.
Следующие ярусы соединять точно так же, при этом чередовать их на расстоянии 7-9 звеньев.
Посредине одной из продольных комплектующих вставить кусочек, который будет длинной 7 элементов и установить на нем средство натяжения.
С обеих сторон продольных деталей зацепить карабины.

Весь процесс сборки не отнимет много времени и сил. Но кроме цепей противоскольжения, которые монтируются на все колесо, существуют также противобуксовочные браслеты. Их отличие от предыдущего варианта в низкой цене и быстром монтаже. Они выполняют ту же функцию, что и цепи, только имеют преимущество в простоте использования. Такие браслеты на колеса можно купить уже готовые либо приобрести набор для их сборки.

Такое оборудование не занимает много места, надеть его на покрышку можно в любой момент.

Металлический браслет

Устанавливая на колеса автомобиля такого рода противоскользящие системы, нужно осознавать, что это не лучшим образом отразится на сроке использования резины и ходовки транспортного средства. Поэтому, перед тем как решаться на такой шаг, нужно тщательно взвесить все за и против, только потом принимать решение.

Передвижение на такой системе по твердой дороге применимо лишь при езде по грязи, рыхлому снегу и льду. Также рекомендуется ехать по такому покрытию не более чем 30-40 км в час, иначе будет быстро изнашиваться резина. И не стоит забывать о периодической проверке натяжки цепей во время езды, так как от этого напрямую зависит безопасность во время движения.

Расскажу, как я сделал цепи на колеса своими руками.

ЧАСТЬ 1. Изготовление цепи.

На моей машине стоит резина Cooper Discoverer ATR. Это очень хорошая всесезонная резина, и выбрана она потому, что в основном машина эксплуатируется в городе. Но, когда все же получается выбраться куда-нибудь подальше, никогда не знаешь, что тебя ждет. И часто очень не хватало хорошей «зубастой» резины. Покупать такую, не дешевую резину, только из-за того, чтобы несколько раз в год выехать на природу — смысла никакого ни практического ни экономического не вижу. Поэтому, было принято решение, обзавестись цепями противоскольжения. Посмотрев ценник в интернете, был слегка озадачен. На мои колеса комплект цепей обошелся бы тысяч в 10-14. За что такие деньги платить, не понятно. Походил по магазинам, посмотрел эти заводские цепи вблизи — обычная цепь. На некоторых моделях видно что использована самая дешевая цепь. Поэтому, было принято решение делать цепи самому, благо есть мастерская и руки откуда надо.

Статьи по теме

Литые диски «Лады-Приоры»: как правильно выбрать

Ошиповка зимних шин: суть, способы, плюсы и минусы

Штраф за зимнюю резину: правовая основа

Как выбрать летние шины для легкового автомобиля

Давление в колесах автомобиля: нормы и показатели

Как подобрать шины к дискам: разбираемся в маркировке и размерах

Давление в шинах: каким должно быть. Давление в шинах: норма, советы по контролю

Двухпоршневой автомобильный компрессор: устройство и рекомендации по выбору

Рейтинг зимних нешипованных шин 2022: какую «липучку» выбрать

Летние колеса: когда менять и как выбрать

Зимние шины Michelin: преимущества и правила выбора

Что делать, если пробило колесо: практические советы

Как установить датчик давления в шинах: алгоритм действий

Бьет колесо при езде: основные причины и способы устранения

Как правильно проверить давление в шинах

Как сделать цепи на колеса своими руками?

Давайте рассмотрим вариант изготовления самого простого типа – “лесенкой”. Но в первую очередь следует подготовить соответствующие инструменты и материалы.

Что нам понадобится?

Собственно для подобной конструкции вам потребуется:

Сама цепь;
Сварочный аппарат;
Болгарка;
Пассатижи;
Два карабина.

Сколько нужно цепи?

Длина цепи для одного колеса рассчитывается очень просто. Всего нам потребуется:

Два продольных куска цепи, каждый длиной примерно на 10% меньше длины окружности покрышки. Просто берем кусок веревки, обводим колесо, отрезаем и измеряем полученную длину. После чего отмеряем от него десятую часть и снова отрезаем. Далее берем большую часть веревки и с помощью нее отмеряем размер цепи, который нужно отрезать.
Далее необходимо выяснить, сколько “ступеней” будет у нашей “лестницы”. То есть вычислить количество отрезков, которые будут пролегать поперек покрышки. Обычно используется не менее 8 таких отрезков. Каждый из них должен быть примерно на 15-20% больше ширины покрышки.

Просто умножаем количество поперечных ступеней на длину, прибавляем к ним удвоенные отрезки продольных цепей и получаем необходимую нам длину цепи.

Приступаем к работе

Изготовление цепи на колеса для легкового автомобиля своими руками желательно начинать с продольных отрезков:

Отмерив заданную длину, необходимо разрезать звено цепи по заводскому сварочному шву при помощи болгарки. Делать это лучше всего предварительно закрепив при помощи тисков или верстака звено цепи.
Дальше аккуратно распиливаете шов и разгибаете пассатижами звено для того, чтобы отсоединить отмерянный кусок цепи.

По описанной выше технологии также отмеряются и отрезаются поперечные звенья. Когда вся работа будет выполнена, поперечные участки необходимо распределить по продольным участкам. Делать это желательно равномерно, чтобы максимально эффективно распределить нагрузку на покрышку.

После того, как поперечные участки будут “нанизаны” на продольные, следует заварить все те звенья, которые распиливались ранее. Также крайне рекомендуется проварить все звенья поперечных и продольных участков, так как заводские швы порой не справляются с чрезмерно высокой нагрузкой, возложенной на них.

Собственно, сама антибуксовочная цепь готова. Осталось только придумать, каким образом она будет крепиться к колесу автомобиля.

Дополнительно смотрим видео, как сделать цепи на колеса своими руками “сотового” типа за один час:

Делаем крепление для цепи

Крепление цепи можно сделать абсолютно любым. Проще всего это сделать при помощи двух карабинов, которые крепятся на концы продольных участков цепи

Тем не менее, важно понимать, что для максимальной эффективности и минимизации вреда покрышке цепь на колеса автомобиля должна крепить в “натяг”. С помощью карабинов жестко зафиксировать цепь на колесе точно не выйдет

Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце

Впрочем, при наличии нужных инструментов сделать его можно и самому

Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце. Впрочем, при наличии нужных инструментов сделать его можно и самому.

К рычагу крепится пара хорошо проваренных звеньев цепи с S-образным крючком. В процессе натяжения вы цепляете крюком на конце рычага одно звено цепи. Далее захватываете крючком крайнее звено продольной цепи и тянете рычаг в обратную сторону, цепляя его за звено, которое расположено на стороне самого рычажка. Снятие цепи с колеса будет осуществляться таким же образом.

Чтобы лучше понимать, как надеть антибуксовочные цепи на колеса с подобным креплением, смотрим следующее видео:
