Дефлектор на трубу дымохода: изготовление своими руками

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Принцип действия и конструкция

Принцип работы этого приспособления основан на законах физики. Передвижение газа по сужающейся трубе сопровождается его ускорением, вместе с тем давление, действующее на стенки конструкции, уменьшается и появляется разряженная зона. Дефлектор на дымоход позволяет воздуху проходить через сужающийся канал конструкции, в результате чего и возникает разряженная область. Образуется она возле устья дымоходной конструкции. Газы, удаляющиеся из дымохода, всасываются в разряженную зону и, благодаря усиленной ветром тяге, выводятся наружу.

Дефлектор использует силу ветра для увеличения тяги в дымоходе

Наиболее простые устройства могут прибавить до 20% силы к тяге. Для отопительных конструкций это является очень важным преимуществом, так как способствует полному перегоранию твёрдого топлива, что увеличивает КПД системы в целом. Конструкция, оснащённая этим приспособлением, более эффективна, поэтому эти устройства пользуется большой популярностью на сегодняшний день.

Дефлектор для дымохода состоит из следующих конструктивных элементов:

верхний цилиндр;
нижний цилиндр;
патрубок, входящий в состав нижнего цилиндра;
колпак;
фиксаторы (кронштейны).

В некоторых случаях конструкция устройства не включает в себя верхний цилиндр, так как он является необязательным элементом. Тогда конструкция будет такой:

нижний цилиндр, который монтируется на дымоход;
диффузор (деталь, рассекающая воздушные потоки);
колпак (обратный и прямой).

Дефлекторы различаются конструкцией и некоторые их типы также играть роль декоративного элемента

Вспомогательная функция устройства — защита дымохода от атмосферных осадков. Защиту от снега и дождя обеспечивают два фактора: корпус изделия и сильная тяга.

Зачем нужны дефлекторы?

Каждый человек может задаться вопросом: для чего нужны дефлекторы? Ответить на этот вопрос можно, ознакомившись с конструкцией и основными функциями, которые выполняет это устройство. Основная особенность дымохода, за счёт которой осуществляется вывод дыма из системы — тяга. Создание нужной тяги посредством перепада давления способствует полному выведению продуктов сгорания за пределы дома. Чтобы тяга было достаточной, рассчитываются такие параметры: диаметр труб в конструкции, тип их сечения, материал изготовления, высота трубы над кровлей и т. д. Также немаловажным фактором является общая форма конструкции.

При сильном ветре воздух может попадать в просвет трубы, тем самым создавая препятствие нормальному отводу дыма из системы. В некоторых случаях это может привести к образованию обратной тяги и задымлению отапливаемого помещения. Дефлектор не только защищает дымоход от попадания ветра, но и использует его силу для увеличения тяги.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
высота диффузора — 1.5*D;
погружение канала в диффузор — 0.15*D;
высота обоих конусов зонтика — 0.25*D;
расстояние между диффузором и колпаком — 0.25*D.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
Ножницы по металлу или болгарка с отрезным кругом.
Дрель.
Заклёпочник с заклёпками (болты с гайками).
Картон для шаблона.
Чертёж.

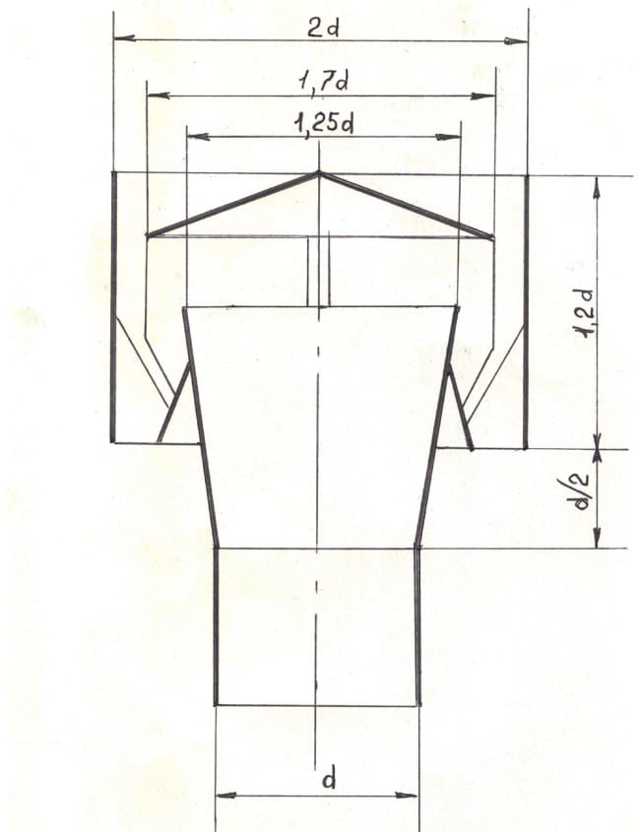

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Внутренний диаметр дымохода d	Высота дефлектора H	Диаметр диффузора D
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1000

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

Сначала рисуем детали на картоне в натуральный размер.
Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
Элементы из картона кладём на металл и обводим маркером.
Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
Собираем воедино диффузор и зонтик.
Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Вырезаем шаблоны из картона

Собираем конус зонтика

Загиб обечайки

Сборка внешнего цилиндра корпуса

Монтаж креплений зонтика

Крепеж юбки

Зонтик собран

Зонтик уже прикреплен

Соединение диффузора и внешнего цилиндра

Дефлектор в сборе

Особенности применения

Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Что такое принудительная вентиляция?

Немного теории. Как вы уже догадались из самого понятия, принудительная вентиляция предполагает, что воздух из помещения будет силой выкачиваться каким-то устройством. В этом плане замечательно себя показали так называемые дефлекторы – специальные аэродинамические приборы. Их главная задача – нагнетать тягу, усиливать ее механическим способом, одновременно противостоя сильному ветру.

Классические дефлекторы работают обычно только над тягой, а если необходима еще и ветровая защита, используется турбовентилятор или флюгарка. А вот к электричеству уже подключают дымососы – так называемые дымовые вентиляторы.

Все эти устройства объединяет то, что их устанавливают на оголовок дымовой трубы. И без них не обойтись, если ветра в вашей местности довольно сильные, либо дымоход расположен недалеко от высоких строений. А одним из самых производительных по праву считается турбодефлектор, в основе работы которого лежит принцип отражения воздушного потока от диффузора.

Если говорить проще, здесь действуют простые законы физики. Благодаря вращению из-за ветра дефлектор разрежает и вытягивает воздух из помещения или подкровельного пространства. Турбинная головка у него всегда вращается только в одном направлении, независимо от направления или силой ветра. Так в трубе создается частичной вакуум, и воздух немного подсасывается изнутри дома. Вот почему в этом случае никогда не бывает обратной тяги, и внутрь трубы не попадают дождевые капли. Вот так совсем небольшое устройство решает сразу несколько жизненно важных проблем:

Согласно официальным исследованиям, наличие турбодефлектора на вентиляционной трубе повышает ее производительность минимум на 20%. Что интересно, такие приспособления существовали еще в XIX веке, причем не только на зданиях, но даже на трубах пароходов!

Сегодня же турбодефлектор устанавливают там, где нужен повышенный воздухообмен – жилые дома и помещения, у которых нет, но необходима механическая вентиляция, как погреб или гараж. Особенно ценны такие элементы при устройстве жилой мансарды. Также турбодефлектор станет выходом из ситуации, когда сложно обеспечить нормальную тягу при помощи обычного дефлектора (например, ввиду капризных погодных условий).

Вот интересное сравнение этого вида вентилятора с другими:

Единственная энергия, которая питает турбодефлектор – это энергия ветра. В жаркое время его работа хорошо разряжает воздух в доме, и при этом не перегревает его. На кондиционерах получается неплохо сэкономить!

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d

При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала)

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

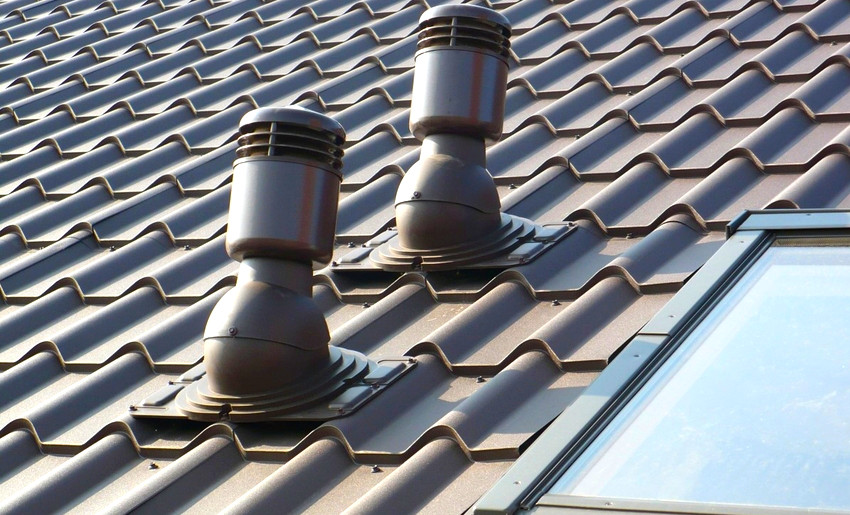

Как подобрать вентиляционный дефлектор: на что ориентироваться

Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.

Основные рекомендации по выбору устройства принудительной тяги:

Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.

Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов

Размеры дефлектора цаги

№	внутренний диаметр,мм (d)	высота дефлектора, мм (H)	ширина диффузора, мм (D)
1	120	144	240
2	140	168	280
3	200	240	400
4	400	480	800
5	500	600	1000

В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении: Обозначение размеров дефлектора цаги

Поскольку в таблице представлены далеко не все возможные варианты размеров, то проводя расчет, в рассмотрение следует взять следующие правила:

Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
Ширина защитного колпака – от 1,7 до любого удобного значения от d.

Итак, когда расчет сделан, то можно приступить к проектированию. Чертежи для себя лучше выполнять в большом масштабе.

Если опыта работы с металлом нет, и нет уверенности в правильности всех расчетов, то лучше тренироваться в изготовлении на картоне. Сперва из него вырезаются все детали. А уже потом эти детали, как клише, накладываются на лист металла и вырезаются.

Что касается скрепления деталей между собой или отдельных частей в деталях, то делать это можно при помощи болтов с гайками или же клепок.

Все операции с металлом лучше производить при помощи болгарки или ножниц по металлу. При этом не стоит забывать и про технику безопасности – работать необходимо только в перчатках и защитных очках.

Для чего предназначен дефлектор?

Дефлектор – это устройство, которое блокирует внешнее воздействие на дымоход. Он не дает проникнуть в трубу различному мусору и блокирует воздушные потоки. Дефлектор стандартного типа состоит из трех обязательных элементов: цилиндра, диффузора и защитного колпака. Защитный колпак препятствует попаданию в дымоход каких-либо предметов.

Цилиндр уменьшает интенсивность ветряных потоков. Воздушные потоки ударяются об цилиндр и частично поднимаются вверх. В итоге ветер захватывает продукты сгорания, которые выходят из дымохода, что в несколько раз улучшает тягу дымовой трубы. Так как потоки двигаются по прямой, не создаются завихрения. В итоге угарный газ полностью выводится наружу из дымохода. Такой эффект происходит благодаря закону Бернулли о газах. В канале с уменьшающимся поперечным сечением растет скорость движения газов, при этом падает давление. Попадая в зону с низким давлением, поток воздуха ускоряет вывод веществ. В случае дефлектора – дым.

Принцип действия дефлектора

Дефлекторы устанавливают на дымоход в качестве защитного устройства от внешних факторов. Он осуществляет несколько функций:

препятствует появлению обратной тяги во время сильного ветра, из-за которой дым может попасть в помещение;
защищает трубу от попадания посторонних предметов, таких как листья, мусор или птичьи гнезда;
не дает проникать в дымоход осадкам;
способствует беспрепятственному отходу из трубы продуктов сгорания;
препятствует затуханию пламени в печи;
осуществляет прирост тяги до 20%, благодаря чему лучше прогорают угли.

Во время строительства дымохода учитываются многие факторы. Расчет диаметра канала, высоты трубы и формы сечения проводится с учетом того, чтобы тяга была максимальной. Но предусмотреть все ситуации невозможно. Сильные порывы ветра могут создать в дымоходе обратную тягу, пропадет необходимая разница в давлении, из-за чего продукты сгорания не будут проникать через дымоход. Предотвратить возникновение всех этих явлений помогает дефлектор.

Установка дефлектора на трубу дымохода желательна для печей любого типа.

Типы флюгарок, флюгеров

Дымники, флюгарки, флюгеры на дымоходную трубу различаются как материалом, из которых их изготавливают, так и особенностями конструкций.

Различные производители представляют потребителю флюгеры, обладающие самыми разными технологическими особенностями и декоративными эффектами. На сегодняшний день выпускается широкий ассортимент флюгеров, дымоходов, флюгарок.

Наиболее распространенными являются:

Дымник кованый

Колпаки на трубы.
Зонты на трубы.
Дымники, флюгарки с уже установленным флюгером (см. Как сделать дымник).

Существуют флюгеры дымоходные и дымники, выполненные в арт стиле — это изделия с большим количеством резных элементов, ковки, просечки и других декоративных элементов.

Материалы, из которых изготавливаются дымники:

Кованый металл.
Металлический профиль.
Цельный металлический лист от 4 мм толщиной.
Оцинкованная сталь.

Производство дымных зонтов, дымников, флюгеров осуществляется в строгом соответствии с требованиями пожарной безопасности и соблюдении соответствующих технологий. Обязательный элемент для изделий подобного рода — это специальный экран, изготовленный из листа оцинкованной стали толщиной в полсантиметра.

Схема соотношения размеров

Этот экран, как правило, располагается на расстоянии 35–40 мм от крыши дымохода и служит для защиты его от воздействия влаги и перегрева. Подобные элементы монтируются в последний ряд кирпича, что позволяет предотвратить разрушение дымоходной трубы.

Если дымоходные флюгеры изготовлены в соответствии со всеми требованиями, то они смогут защитить дымоходные трубы и от косого дождя и снега. При этом конструкция флюгера абсолютно не препятствует свободному выходу дыма.
Существуют также и более сложные, но при этом более практичные виды флюгеров. Такие, как, например, дымники со специальным отверстием для выхода всех продуктов горения или флюгеры, которые предотвращают попадание дыма в соседние вентиляционные шахты трубы.

Флюгарки, колпаки, зонты защищают дымоходную трубу не только от мусора и атмосферных остатков

Также немаловажной является защита от мелких животных и птиц. Флюгарки дымники оснащаются специально спроектированными для каждой отдельной модели капельниками для водоотвода и колпаками

Колпаки предназначены для отвода конденсата, который периодически скапливается на верхней части трубы.

Советы профессионалов

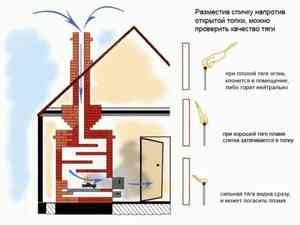

После установки насадки стоит обязательно проверить силу тяги. Для этого в печи бани нужно будет развести сильный огонь и понаблюдать за тем, как происходит отвод продуктов горения через канал. Если в помещении есть неприятный запах или дым — в монтаже или схеме конструкции допущены ошибки.

Специалисты рекомендуют избегать очень тонкой оцинковки для создания устройства. Если изделие не отличается большими размерами, оптимальная толщина в 0.7-0.8 мм. Для больших лучше взять листы толщиной 1 мм.

Создание и установка колпака на канал дымоотвода бани не вызовет никаких сложностей. Главное — точные расчеты, качественные материалы и последовательное следование инструкции.
