Чем и как сделать штробы в стенах
Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.
Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.
Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.
Болгарка УШМ
Сначала места прохождения штроб размечают, потом начинают работу.

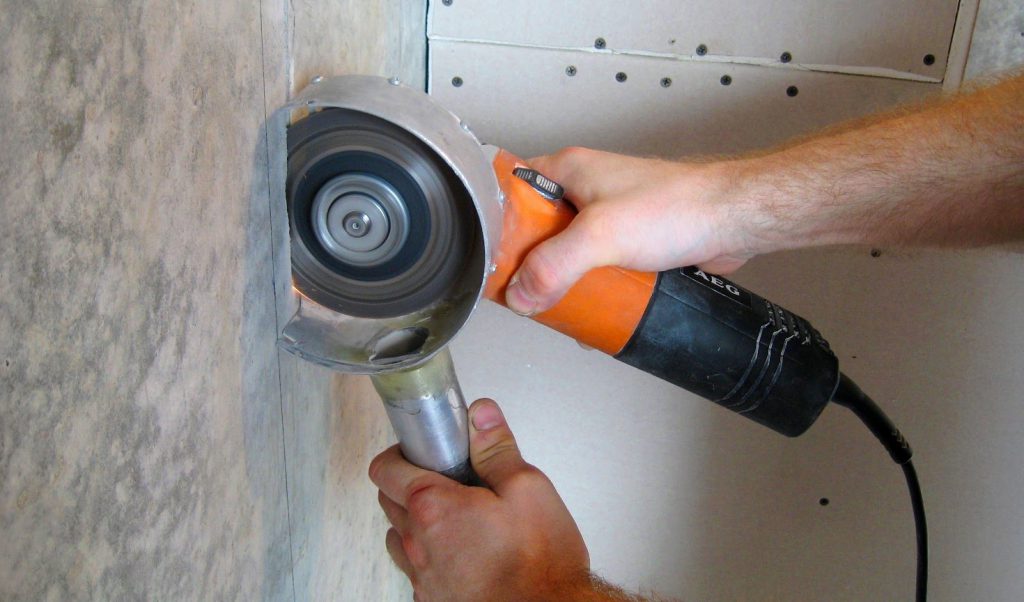

Как сделать штробы болгаркой:
- Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
- Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
- Выдолбить канавку между пропилами перфоратором.
Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.
Перфоратор
Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.
Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.
Молоток и зубило
Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.
Как сделать штробу молотком и зубилом:
- Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
- Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
- Продолжить таким же образом делать штробы по всем разметкам.
Дрель
Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.
Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

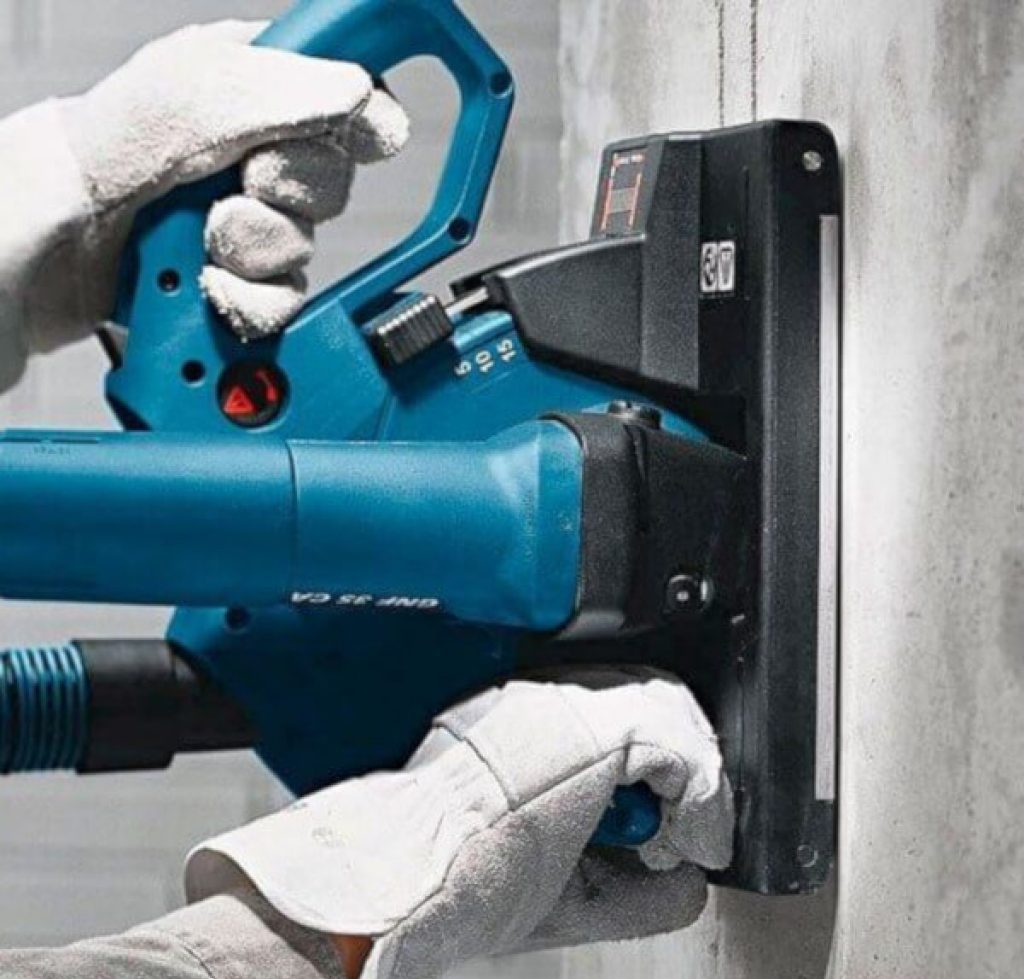

Штроборез
Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.
Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.
Особенности работы с самодельным штроборезом
Внутреннее устройство заводского штробореза несколько отличается от болгарки – он предназначен для одной единственной задачи, максимально упрощен и требует более качественных комплектующих. Усилие на вал болгарки передается через угловой редуктор и все рассчитано на зачистку поверхностей и резку железа.
Возникающие при прорезании штроб усилия быстро выводят из строя редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск располагается не на проектном месте, а значит, усилие передается под другим углом.
В любом случае, стоимость штробореза на порядок выше, чем у болгарки и зачастую проще купить новую УШМ, чем один бороздодел. Но это не должно помешает соблюдению несложных рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:
- Надо следить, чтобы инструмент не перегревался и, по возможности, почаще давать ему отдохнуть.
- Также не помешает оценить, насколько работа с двумя дисками быстрее, чем с одним. Защитный кожух с регулировкой глубины реза обеспечивает защиту от пыли и относительно ровные штробы, если даже делать два параллельных пропила. Если лишнее движение по стене штроборезом с одним диском продлит срок его службы, то может стоит ограничиться этим вариантом.
Как итог — штроборез своими руками, качественно сделанный, работает не хуже заводского оригинала, но есть риск быстро привести в негодность болгарку, которая взята за его основу. Если резать штробы приходится часто, то лучше приобрести свой бороздодел, предназначенный именно для штробления стен, а переделанная под штроборез болгарка больше подойдет для периодических работ.
Устройство и принцип работы штробореза
Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:
- Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук
- Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.
У электрических штроборезов рабочим элементом выступает алмазный диск
Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.
Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках
Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.
Работа с электрическим штроборезом ничем не отличается от использования болгарки
Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.
Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.
Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.
Как сделать штроборез из болгарки своими руками
Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.
Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:
- Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
- Установите первый диск и закрутите прижимную гайку.
- Сверху наденьте второй диск и зафиксируйте его другой гайкой.
Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:
- Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
- Закрутите удлинённую гайку на шпиндель болгарки.
- Установите первый диск. Потом необходимое количество шайб и второй диск.
- Зафиксируйте конструкцию прижимной гайкой.
Теперь нужно сделать специальный кожух для вашей болгарки.
Готовый фабричный кожух для болгарки
Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.
Высота и длина кожуха для штробореза
Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.
Циркуляция пыли во время работы штробореза
Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.
- Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
- Из металлического листа вырежьте щёки и приварите к подошве.
- Возьмите кастрюлю и разрежьте её.
- Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
- Приварите хомут.
- Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
- Из металлического листа сделайте боковину для кожуха.
- Приварите её к кастрюле.
- Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
- Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
- В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
- Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.
Болгарка вставляется в кожух со стороны хомута.
Видео: изготовление штробореза своими руками
Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
С этим читают
- Как с помощью болгарки резать металл
- Проводка в газобетонном доме: правила и советы
- Как просто и быстро открутить зажатую гайку на болгарке
- Способы штробления стен без пыли
- Резка пенопласта своими руками
- Изготовление буровой установки своими руками
- Как построить детскую песочницу своими руками
- Варианты изготовления полок в гараж своими руками
- Сухой ручей: фото и видео
- Чем и как просверлить плитку, чтобы она не треснула?
В чем различия бороздореза и болгарки с насадками
Констру
ктивно у штробореза-насадки на болгарки, самодельного бороздодела и профессионального инструмента много общего. Даже углошлифовальная машинка устроена примерно по такому же принципу – рабочий модуль или насадка приводится в действие скоростным двигателем, питаемым от электросети. Высокоскоростное вращение обеспечивает редуктор, который передает его на шпиндель, куда насажены алмазные дисковидные резцы. Болгарка устроена примерно таким же образом.
Размеры борозд обусловлены строительными стандартами, штроба должна вмешать коммуникации, не выходя за необходимые пределы. Глубокие борозды могли бы нарушить целостность каркасной постройки. Маскировка глубоких пазов – дополнительные расходы на стартовую облицовку. В панельных конструкциях нежелательно делать углубления больше положенного.
Основное отличие бороздодела от другого строительного инструмента – минимальный уровень вибрации. Плюс он имеет кожух-пылеуловитель, защищающий от строительной взвеси. При передвижении приспособления по обрабатываемой поверхности пыль отводится через патрубок, ведущий к пылесосу. Именно сооружение защитного кожуха – основная задача при изготовлении самодельного инструмента с насадками.
Готовый инструмент нередко имеет дополнительные опции, увеличивающие его стоимость:
- кнопка плавного пуска;
- регулятор оборотов пильных дисков;
- блокиратор двигателя, предотвращающий перегрев;
- автоматика торможения по завершении работы, гасящая инерцию.
- противовибрационная кнопка.
Болгарка – самый популярный у домашних мастеров инструмент. Ее функционал расширяется с применением насадок. Оснащение кожухом делает ее более удобной в применении.
Если в перечне домашнего инструмента нет бороздодела, его можно арендовать, подобрать подходящие насадки на имеющийся инструмент или сделать самостоятельно.
Нюансы штробления болгаркой
Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.
Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора. Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.
По какому принципу работает самодельный штроборез
Подходящую насадку на болгарку, которая будет справляться с поставленной задачей не хуже профессионального оборудования, можно соорудить самостоятельно. Но перед тем как сделать штроборез, рекомендуется в деталях разобраться в том, как он работает, какие детали необходимы для повышения это эффективности.
Название этого оборудования происходит от слова «штроба», или «борозда». Две насадки делают канавки, идущие строго параллельно, что дает качественную выемку в стене под прокладывание коммуникаций. Но достаточно по лазерному уровню вычертить одну линию, вторая будет идти параллельно автоматически. С помощью алмазных насадок регулируются глубины бороздок.
Например, можно варьировать штробы по ширине до 50 мм и глубине, лучше с запасом до 5-10 мм. Дно обычно получается ровное, но погрешности возможны. В процессе монтажа коммуникаций могут понадобиться наклонные или косые борозды. Для них параметры увеличивают на 10-15%.
В продаже можно найти комплект режущих шайб разного формата, от размета которых зависит ширина и глубина борозд.
Принцип сборки «штроборезки» и подготовки к работе:
- К штуцеру подсоединяется пылесос, вернее, его шланг.
- Алмазный резец насаживается на шпинель, другой сверху фиксирует прижимная гайка.
- Когда нужно использовать диск, промежуточные шайбы и параллельный диск не нужен.
- Регулируется глубина прорези.
Штроборез-насадка на болгарку дает по форме такую же бороздку, как и дорогой специализированное устройство. Им работают по материалам разной плотности:
- кирпич;
- гипс;
- «дикий камень»;
- ЖБИ и литой бетон.
Одновременно 2 диска на скорости выпиливают параллельные прорези, после чего извлекается наполнение между борозды. Специфика работы – потребность в пылезащитном кожухе для защиты от крошки, которую удаляют пылесосом, снижая уровень пылеобразования до минимума. Перфоратор дает больше шума, чем штроборез – насадка на болгарку, уровень вибрации тоже намного ниже, чем от другого инструмента.
План изготовки полноценного кожуха
Кожух делается предпочтительно из листа железа толщиной 2–3 мм. При расположении режущих дисков внутри кожуха толщина устанавливается по параметрам дисков. На внешней стороне кожуха располагается хомут, чтобы закрепить машину.
Используется сварочный аппарат для варки швов. Хомут приваривается максимально прилегающим слоем, не менее 50% окружности. При недостаточной площади соприкосновения с кожухом вибрационные движения могут привести к срыву кожуха из УШМ, и диск заклинит.
Сбоку располагается патрубок для рукоятки. Наверху располагается трубка для отведения пыли.
Прежде чем начать изготовку, нужно смоделировать конструкцию из картона. Затем перенести на железный лист.
После сварки кожух обработать прочной краской.
Подошва кожуха оснащается направляющими роликами. Для этого делается углубление по направлению движения углошлифовальной машины. Для верхней части кожуха предусмотрена направляющая – фиксатор. Чтобы изменять глубину канала, на торце кожуха укладывается шпилька с резьбой. В целях плавного воздействия режущих кругов на поверхность, можно установить возвратные пружины.
Пылеулавливающий патрубок имеет форму цилиндра, куда присоединяется шланг от пылесоса.
Самодельная замена стандартному штроборезу
Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.
Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:
- второй диск;
- упорная площадка;
- защитный кожух с пылеотсосом.
С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.
Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.
Кожух можно купить готовый, иногда они встречаются в продаже.
При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.
Подготовка основания под стеновые блоки из керамзитобетона
Подготовительные мероприятия предусматривают выполнение следующих работ:
- Обеспечение горизонтальности опорной поверхности фундамента.
- Устранение локальных дефектов, заделку трещин и неровностей.
- Гидроизоляцию фундамента с помощью рулонных материалов или мастик.
Допускается применять при кладке своими руками и сухой клей, его необходимо лишь развести водой, согласно инструкцииДля защиты керамзитоблоков от поглощения влаги используются следующие виды гидроизоляции:
- рулонный рубероид;
- битумная мастика;
- стеклоизол.
Двухслойная гидроизоляция обеспечивает надежную защиту керамзитных блоков от впитывания влаги. На поверхность гидроизоляционного материала укладывается тонкий слой цементного раствора, на который ложится первый ряд блоков. До начала кладочных мероприятий следует заранее нарезать необходимое количество доборных блоков и разложить блочный стройматериал по контуру фундаментной основы.
Пооперационная инструкция кладки керамзитобетонных стен
Технология кладки керамзитобетонных блоков не вызывает затруднений у начинающих застройщиков.
Кладка стен из керамзитобетонных блоков начинается с угловых частей фундамента и выполняется по следующему алгоритму:
- Раскладывается на гидроизоляцию слой цементного раствора.
- Укладываются первые блоки в углах нижнего яруса.
- Натягивается бечевка между угловыми блоками фундамента.
- Выполняется кладка нижнего ряда блоков.
- Ложатся остальные ряды кладки с армированием через 3-4 ряда.
Как превратить болгарку в штроборез
Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:
- Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
- Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.
Изготовление защитного кожуха
По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.
Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).
Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.
В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.
Регулировка глубины пропила
Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.
Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.
Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.
Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.
Установка на вал двух дисков
Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:
- Не требуется разбирать болгарку.
- Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
- Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
- Гайка вытачивается вместе со втулкой.
Надеваются диски в следующем порядке:
- На вал болгарки устанавливается первый диск.
- Сверху на него ложится втулка и на нее – второй круг.
- Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.
Наглядно вся конструкция показана на видео:
Преимущества применения
Штробление стен — тяжелое, хлопотное занятие, которое отнимает много времени и сил. Ранее для такой работы использовали самые различные приспособления: долото и зубило, перфоратор, болгарку. Но намного удобнее и эффективнее использовать штроборез или насадку на болгарку для штробления.
Итак, применение специализированного инструмента имеет следующие преимущества:
- В разы увеличивается скорость выполнения работы, а трудозатраты снижаются.
- Можно использовать в паре со строительным пылесосом.
- Увеличивается безопасность труда.
- Легко регулировать ширину и глубину канавки.
- Канавки получаются ровными, без сколов и перепадов.
