Угловая струбцина своими руками

Струбцина углового типа

Угловое приспособление представляет собой универсальное фиксирующее устройство, которое используется для скрепления, удержания изделий при выполнении их сваривания. Такой вспомогательный механизм достаточно крепко сжимает детали под установленным углом, чем существенно облегчает работу сварщика.

Струбцины изготавливаются разной формы, размеров. Наиболее удобным вариантом являются быстрозажимные приспособления.

При постоянном выполнении сварочных работ рекомендуется иметь в наличии полный комплект отличных по конструкции, параметрам инструментов.

Конструкция угловой струбцины

Такие устройства позволяют выполнять сваривание металлических изделий не лишь под прямым углом. Заводские приспособления изготавливаются нескольких модификаций, их можно использовать для соединения труб под разным углом – 30-90º.

Особенностями устройств углового типа:

• прижимные губки изготавливаются большей толщины, благодаря чему увеличивается степень жесткости соединений деталей, сварочный шов при осуществлении сварки не выгибается;
• дополнительно используются медные прижимные винты, которые не допускают спайку резьбовых участков струбцины при попадании на них брызг расплавленного металла, соответственно увеличивают эксплуатационный период оборудования;
• для выполнения сварки электродами под установленными углами на участках стыковки изделий струбцина делает больше рабочую зону.

Конструкция устройства представляет собой основание в виде рамы и подвижный механизм. Подвижная часть приспособления часто дополнительно оснащена зажимным рычагом (винтом), который позволяет регулировать степень сжатия изделий.

Благодаря хорошей подвижности приспособление способно фиксировать изделия из металла различного сечения, параметров. Для максимально комфортной сварки, повышения производительности можно использовать одновременно несколько таких приспособлений разной конфигурации. Большинство производимых инструментов рассчитаны для сваривания металлических образцов, диаметр которых не превышает 39 см.

На угловых струбцинах для сварки предусмотрены специальные ручки Т-образной формы, которые предоставляют возможность передавать усилие, формирующееся в процессе работы, на обрабатываемые изделия. А скобы, выполненные из чугуна, выдерживают самые максимальные температуры.

При подборе угловой струбцины нужно обязательно учитывать тип предполагаемых работ. Например:

• G-струбцины чаще всего используются для надежного закрепления металлических образцов, имеющих небольшую толщину.
• F-струбцины с регулируемым зажимным механизмом применяются при обработке металлических образцов большой толщины.

Быстрозажимные устройства могут монтироваться в гараже, мастерской, прочих помещениях на рабочих столах, имеющих ровную поверхность.

Ленточные струбцины

Особенности конструкции

. Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества.

Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов

Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения

. Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.

Угловая струбцина своими руками

Стоимость фиксатора на рынке велика, поэтому есть смысл сделать угловую струбцину для сварки своими руками. Для многих эта задача будет посильной, ведь такой фиксатор можно сделать даже из мусора, который годами лежит в сарае и который по-хозяйски просто жалко выбрасывать.

Первым делом следует выполнить набросок или чертеж фиксатора, нанести на него основные размеры, это поможет при дальнейшей работе

При выборе материала следует обращать внимание на железо. Железо — самый оптимальный вариант

Для того, чтобы сформировать основание, необходим листовой металл от 8 до 10 миллиметров. Для фиксации можно использовать уголок нужного размера. Соединение намного лучше производить электросваркой.
Делаем винтовой зажим. Можно взять две гайки и сварить их между собой

Кронштейн с центральным резьбовым отверстием делается в пределах 30 — 40 миллиметров
Крепление лучше делать на болтах, чтобы была возможность его поменять в случае срыва резьбы.
Важно уделить большое внимание расположению зажимных губ. Угол должен быть соблюден идеально, иначе желаемый угол 90 градусов при работе выходить не будет
Сначала следует приварить один уголок к зажиму, к которому накладывается второй уголок

После все это прижимается и приваривается к скобе.
По боковым поверхностям струбцины нужно установить направляющие, чтобы внутреннее основание могло перемещаться. По биссектрисе изготавливаемого фиксатора вырезается паз в пределах 8 — 10 миллиметров
Далее необходимо в верхнее основание изготавливаемого прижимного устройства закрутить болт. Лучше, чтобы резьба на болте не доходила до его головки, это позволит свободно перемещаться основаниям по отношению друг к другу.

Обжимной захват

Ленточные обжимные струбцины (обжимные захваты, O-струбцины) в практике домашних умельцев используются редко. Но вспомнить о них заставляет не технологическое обстоятельство: 3000 руб. за фирменную это еще дешево. Между тем ничуть не худшая O-струбцина может быть изготовлена собственноручно.

Понадобится для этого прежде всего плоская текстильная стропа и 4 антабки к ней. Угловые прижиму, губка и ползун винтового прижима – из дерева и ДВП, слева на рис. Порядок использования имеет некоторые особенности (между прочим, такие жа и для самых дорогих фирменных).

Самодельная обжимная струбцина для мебельно-столярных работ

Допустим, нам нужно собрать серию одинаковых фоторамок. Если разных – переналадку инструмента придется делать под каждую. Если же нет, то:

• Детали изделия первоначально собирают всухую, без клея.
• Выкладывают на плаз (ровную плоскость) и по отметкам на нем выставляют углы по 90 градусов.
• Обводят петлей стропы, расставляют прижимы по углам.
• Передвигая антабки, добиваются слабого равномерного натяжения ветвей стропы (справа на рис).
• Понемногу затягивают прижим, следя за углами изделия.
• Если какой-то из углов расходится, то в его сторону нужно подать немного стропы, продергивая через соттв. антабки.
• Наладку обжимной струбцины считают законченной, если удается прижимом свести все угловые зазоры «в ниточку» – больше крутить винт не нужно.

Теперь, если делается серия изделий, после склеивания одного винт ослабляют, вставляют следующее (уже с клеем в углах), затягивают прижим «до ниточек», и т.д.

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Угловые струбцины своими руками

Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.

Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.

Зажим универсальный под любой угол

Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.

В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.

В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7о.

Угловая стальная струбцина для сборки

Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.

Направляющие необходимо выставить с помощью угольника под углом в 90о и соединить дополнительными накладками из листового металла.

Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.

Ещё один вариант

Для изготовления такой деревянной струбцины используют стандартные размеры 50 и 75 мм. После обработки он переходит в показатель 44 на 79 мм. Длина зависит от того, каковы размеры струбцины. В этом случае она составляет примерно 150 см. Максимальная длина равна 100 см. Необходимые материалы:

• фанера — по 2 листа с параметрами 70 на 175 мм, 25 на 175 мм, 90 на 175 мм 69 X;
• винты — 38 штук в размере 4 на 30;
• резьбовой стержень длиной 30 см, марка М 10.5;
• гайки — 5 шт. М10;
• защелка — 1 шт. М10.

Для работы потребуется и соответствующий инструментарий. Он включает в себя:

• электрическую пилу;
• гаечный ключ;
• дрель;
• отвертку;
• ножовку.

Лучше сразу делать много струбцин, благодаря этому получится сэкономить дополнительную сумму, особенно если планируется собирать однотипные варианты. При использовании торцовочной пилы разрезают пиломатериал на один лист 9 см, 2 куска по 2,5 см и 3 фрагмента по 7 см. Остальная часть выступает в качестве стержня. Используя лобзик либо настольную пилу, можно разрезать фанеру на две части. Они должны иметь показатели 70 на 175 мм. И также потребуется по 2 фрагмента с показателями:

• 25 на 175 мм;
• 69 X 44 на 2.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Проблема решается с использованием деревянного клея. Как вариант, можно закруглить углы в нижней зоне так, чтобы они не захватывали при зажатии штангу. Сборку можно считать практически завершённой. На последнем этапе надо изготовить ручку. Она используется для перемещения по резьбовому стержню. В центральной части сверлят несколько меньшее отверстие, нежели резьбовой стержень. Так ему удается держаться только за счет трения. Затем фиксируют гайку до конца резьбового стержня.

Ваймы

Доски/рейки/брусья сплачивали в щиты еще столяры Древнего Египта; кстати им был уже известен и токарный станок по дереву. Но если вы пошерстите наставления по столярке и рекламные материалы 100-120 летней давности, то обнаружится, что тогда на мебель для бедных шла древесина качества, по теперешним временам, элитного. И то, в заказах на производство (поштучное) оговаривается «по мере поступления материала». Это первое. Второе – вкусы изменились. Сегодняшние заставляют вспомнить эпоху рококо – наши современники предпочитают нечто «натурально», вычурное; если возможно – уникальное. То и другое обстоятельство не могло не сказаться на конструкциях вайм – специальных столярных струбцин для склеивания по кромке длинномерных пиломатериалов, что и есть сплачивание.

Если вам захотелось сделать, например, простую кухонную табуретку «как бабушкина», и у вас есть для этого прямослойные, без сучков и свилей доски, то вполне возможно обойтись традиционной самодельной ваймой, поз. 1 и 2 на рис.

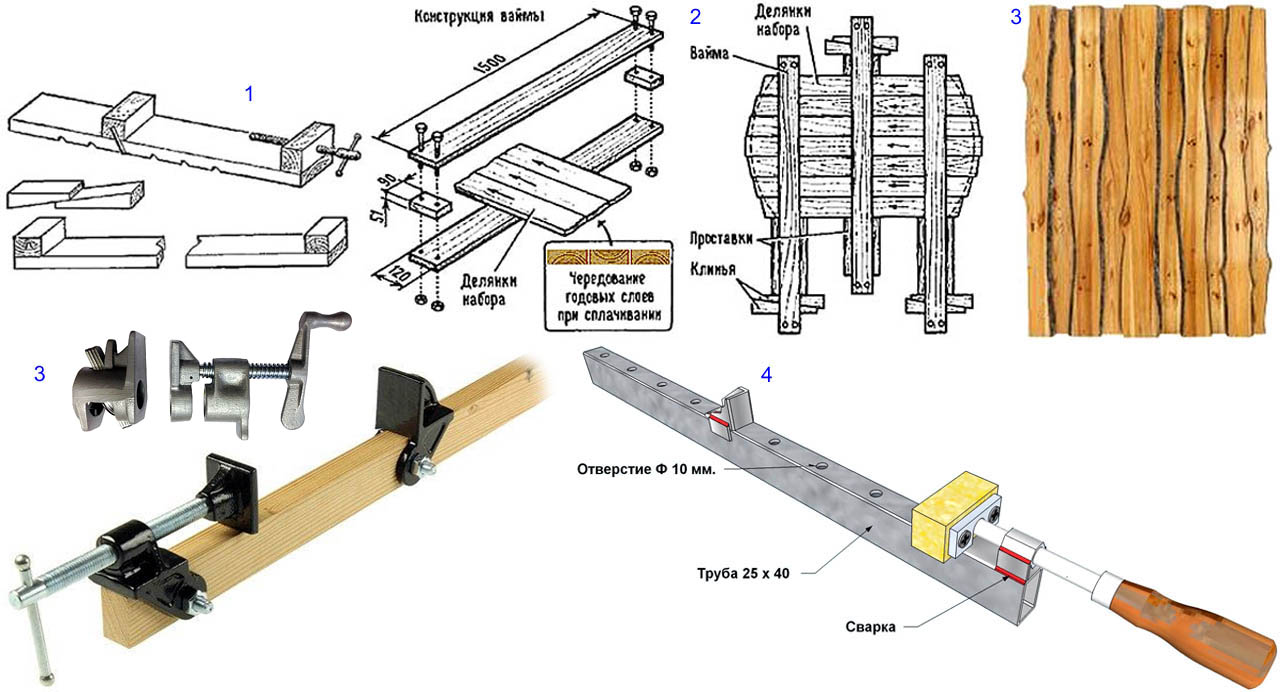

Архаичные (традиционные) и современные ваймы

Но если вы задумали сплотить щит наподобие того, что на рис. 3 (а красиво, все-таки), то усилие прижима понадобится на порядок большее – ведь теперь доски нужно не просто прижать, но буквально вдавить друг в друга, и так, чтобы вся сборка не вспучилась и не вывернулась.

Именно такого рода сплачивание производится современными ваймами. Упомянутая в начале рельсовая вайма – дорогое удовольствие, причем на щит для столешницы их нужно не менее 5-6. Равноценного самодельного эквивалента, к сожалению, нет, но трубные и реечные ваймовые упоры (поз. 3) продаются и сдаются в аренду по приемлемым ценам. Достаточно мощная реечная вайма может быть собрана на отрезке стальной профильной трубы, поз. 4. Если же нужно на скорую руку склеить в кромку пару небольших досок, то мини-вайму для этого можно соорудить из негодной ножовки по металлу, см. след. рис.

Мини-вайма из слесарной ножовки

Об иных конструкциях самодельных вайм см. сюжет:

Настольная лампа из веток и срезов

Дерево в интерьере, это всегда классика — оно всегда модно и актуально. Украсив настольную лампу срезом из дерева или старой корягой своими руками, вы получите дизайнерскую вещь у которой просто нет цены.

Смотрите здесь : 6 Мастер-классов — Люстры и светильники из дерева своими руками

1. Для этого нам нужно подобрать любой понравившийся кусок древесины, правильно его обработать, а именно высушить, нанести пропитку от вредителей и покрыть его лаком.
2. Второй этап — вмонтировать в основание верх от старого торшера. Если такого нет, не беда, в магазинах все для света обычно продаются основы для абажуров.

Чтобы правильно обработать ветки или срезы — читайте статью «Как правильно обрабатывать дерево для интерьера».

Модели из дуба

Для такого изделия сначала отпечатывают шаблон восьмиугольника. Он должен соответствовать необходимой ширине. После этого помещают заготовку в тиски и используют плоскость для закругления с обоих концов полученных углов. На ручке обустраивают отверстия в центральной части заготовки. Она в этом случае соответствует болтам на зажиме.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Наггельные / шкантовые соединения

Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).

Сборка нагельного соединения

1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.

2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.

Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.

3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.

4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.

5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.

Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.

6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.

7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.

Нагели

У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.

Использование центриков для разметки нагелей

Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.

Использование кондуктора для нагельного соединения

Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.

кондуктор для наггельных соединений

1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.

2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.

3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.

4. Установите на сверле ограничитель глубины сверления в требуемом месте.

Сплачивание

Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.

Нагеnьное соединение аккуратное и прочное.

Угловая струбцина своими руками

На момент механической обработки заготовок для повышения качества должна проводится их надежная фиксация. В противном случае поставленная задача существенно усложняется, при работе с ручными инструментами поверхность может смещаться.

Довольно большое распространение получили струбцины, которые применяются для непосредственного зажима и фиксации заготовки. Встречается довольно больше количество различных вариантов исполнения струбцин, в набор мастера часто включается угловая.

Для серьезного снижения затрат сборка механизма проводится с подручных материалов.

Что такое угловая струбцина?

В большинстве случаев при изготовлении основной части конструкции применяется дюралюминий. Именно поэтому она характеризуется высокой прочностью. Удобство в эксплуатации обеспечивается за счет наличия специальных крепежных элементов. Среди особенностей угловой струбцины отметим следующие моменты:

1. В большинстве случаев инструмент используется для деталей типа рамы, а также различных уголков и подобных конструкций.
2. Часто встречается ситуация, когда при сборке мебели проводится фиксация отдельных элементов. Это требуется при применении клея и проведении других подобных работ.

Угловая струбцина приобретается слесарям и верстальщиками. При этом подобная оснастка пригодится также при работе в частной мастерской. Конструктивными элементами можно назвать следующее:

1. Зажим в двумя элементами, выступающими в качестве упора.
2. Блок, который характеризуется повышенной подвижностью.
3. Рычажный механизм, за счет которого обеспечивается передача высокого усилия.
4. Винт, который применяется для зажима подвижной части в требуемом положении.
5. Бегунки для приспособления, предназначенный для более слабого зажима заготовки.

Зная основные элементы угловой струбцины можно изготовить ее самостоятельно. При этом могут применяться самые различные материалы, чаще всего металл, характеризующийся повышенной устойчивостью к воздействию повышенной влажности.

Устройство и принцип действия

Устройство универсальной струбцины напоминает механизм, с помощью которого крепится к столу обычная ручная мясорубка. Материалом для создания такого вида зажимов выступают древесина и металл, а в более современных вариантах – прочный пластик.

Рама струбцины имеет форму монолитной рамки в виде буквы «П». К ней с одной из стороны прикреплены зажимы. В советском варианте исполнения – это винт для закрепления, на обратной стороне которого находится плоский и большой по диаметру пятак.

Надежное крепление обеспечивается тем, что при его повороте создается дополнительное давление. Если между ним и рамкой поместить несколько объектов или запчастей, а после крепко затянуть винт, то детали зафиксируются между собой. В зависимости от угла рамы и других конструкционных особенностей различают такие виды струбцин:

1. Корпусные. Прижим деталей осуществляется элементами корпуса. Состоит из железных брусков, соединение которых обеспечивается прочной планкой.
2. Винтовые. Инструмент, который представляется в виде двух вариантов – корпусного и в виде буквы G. Широкое распространение получили изделия из кованой инструментальной стали.
3. Магнитные. Используются при проведении сварочных работ.
4. Оснащенные трещоткой. По внешнему виду похожи на большие бельевые прищепки, основной зажим происходит с помощью усилий человека. Храповый механизм не позволяет губкам разжаться.
5. Триггерные. Имеют форму конструкции в виде буквы F.
6. Гидравлические. В качестве зажимного механизма вместо классического винтового механизма используется приспособление, отдаленно напоминающее домкрат. На штоке также установлен пятак.
7. Вакуумные. Состоят из рамы и двух присосок, которые установлены рядом друг с другом параллельно. Зажим осуществляется с помощью встроенных ручных насосов.

Каждый из видов струбцин используется в отдельных случаях – когда детали имеют совсем небольшой размер или их нужно надежно закрепить в одной плоскости рядом с друг другом.
