🛠 струбцина своими руками: разнообразие, описание, функции

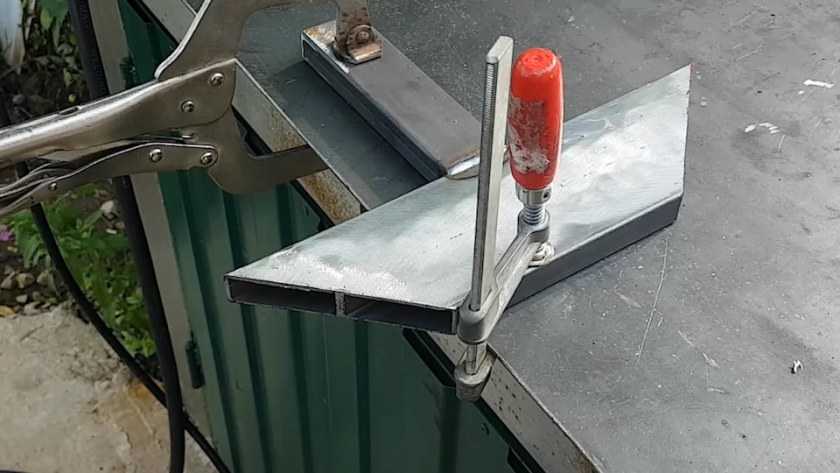

Способы изготовления своими руками

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

пара брусков из твердых сортов древесины толщиной 25 мм;
лист фанеры толщиной не менее 12 мм;
крепежные элементы: шпильки, саморезы;
ножовка либо лобзик;
дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

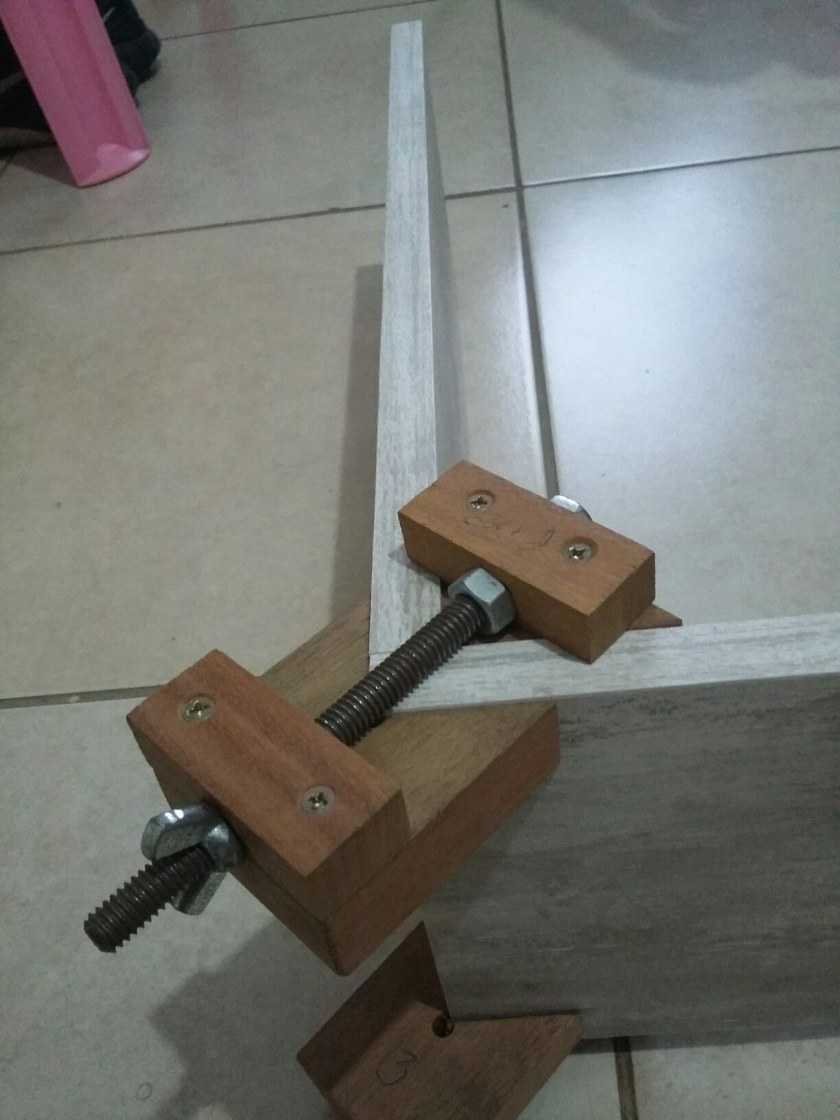

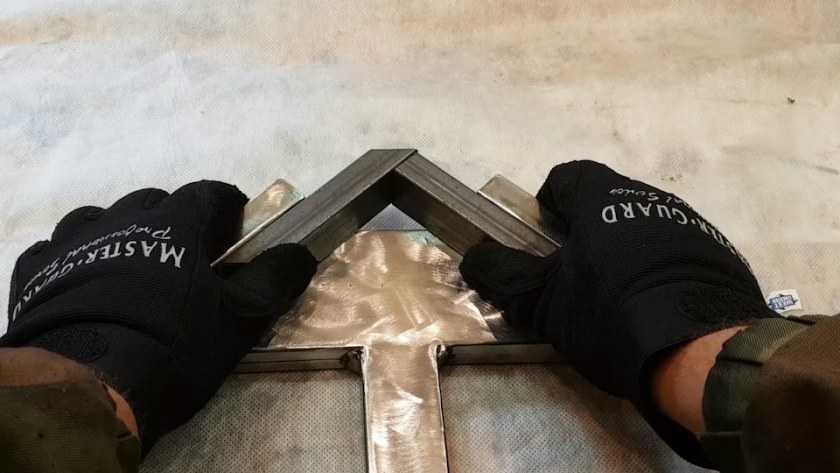

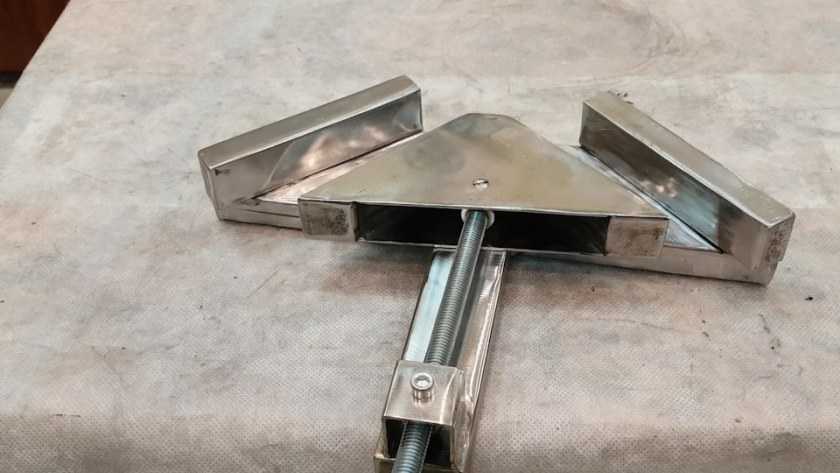

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

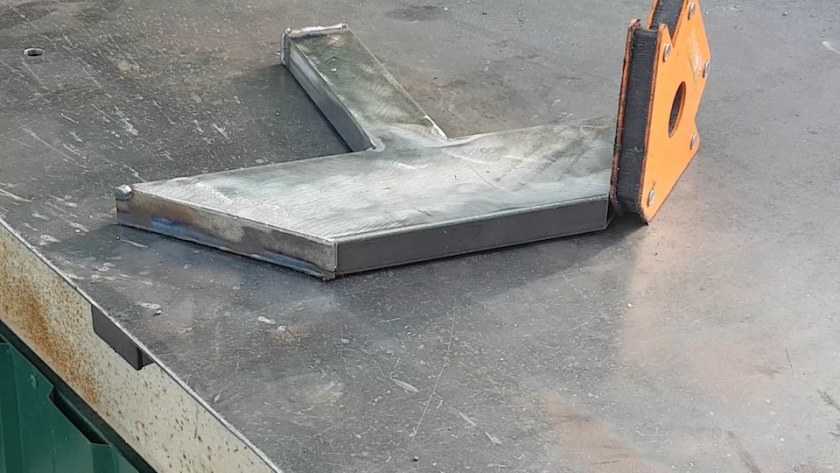

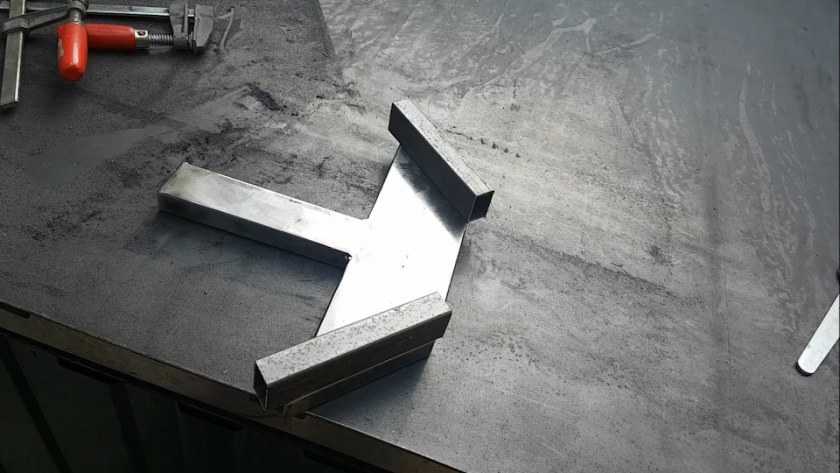

Конструкция из металла

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

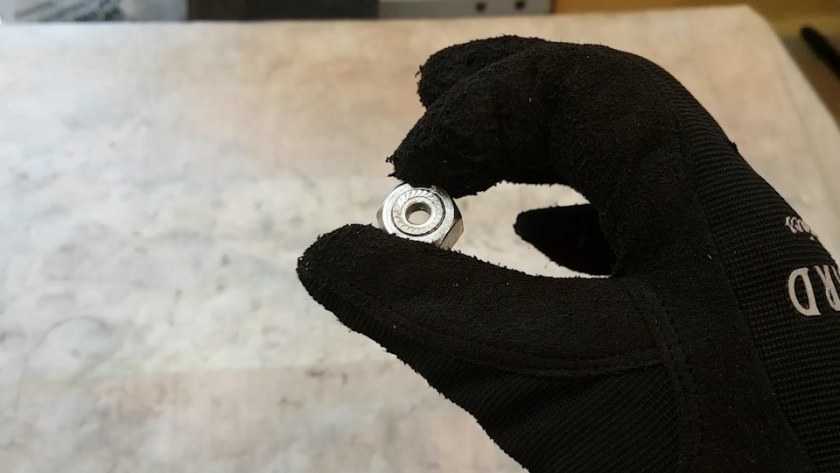

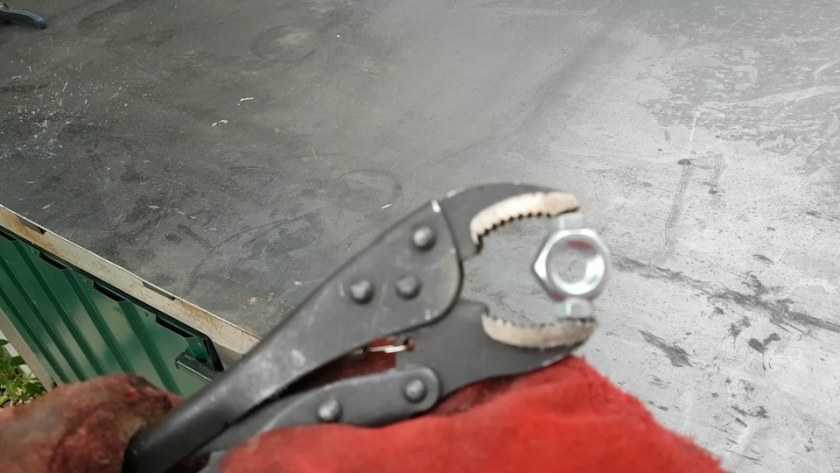

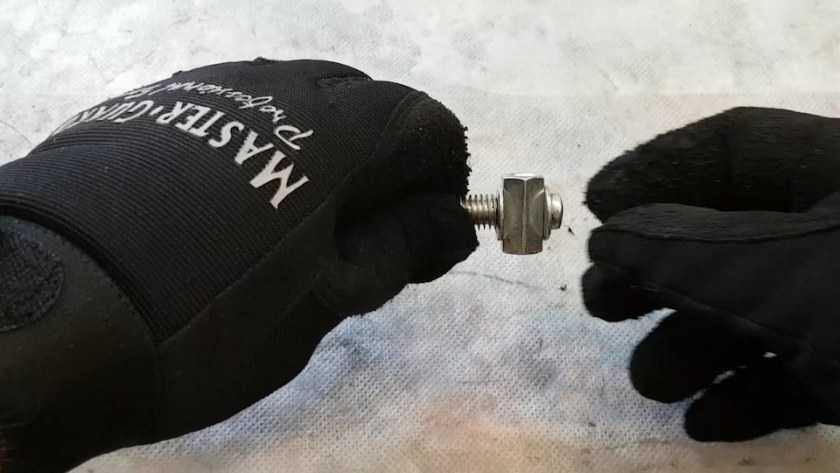

Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Струбцина из стали

Более трудным вариантом является самодельные струбцины из металла. Чаще всего они тоже выглядят как английская буква «F». То, что отличает ее от деревянной, понятно из названия — в ее устройства входят металлические детали.

Важно учитывать, что от свойств металла зависит долговечность самого изделия. Пластины — наиболее трудные детали в этом устройстве, в них необходимо проделать несколько отверстий.

После того, как вы закончите изготавливать деталь струбцины, вам необходимо будет зачистить ее поверхность с помощью наждачки или чего-либо другого, потому как эта деталь должна быть гладкой, без внешних дефектов и заусенцев.

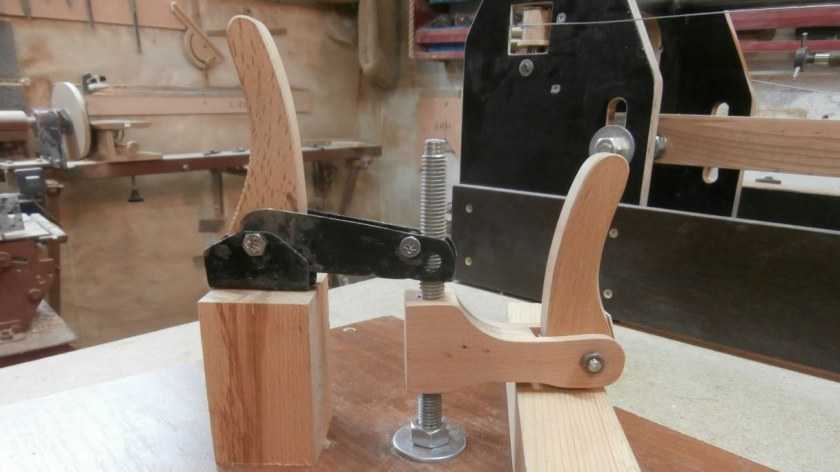

Быстрозажимная струбцина — самоделка

В арсенале мастеров столярного дела, которые выполняют большой объем работ по склеиванию, имеются корпусные струбцины, такие как Bessey KR Revo, струбцины GROZ, быстрозажимные или трубные струбцины.

Сложно представить замену профессиональному столярному зажиму, но что же делать, когда струбцины нет под рукой, негде ее купить или нет возможности заказать доставку.

Решение этой проблемы предлагает японский мастер по деревообработке и по совместительству блогер с YouTube канала Self-Build. Свое видение того, как создать крафтовые DIY струбцины он показал в новом ролике.

Идея заключается в том, чтобы для изготовления использовать самые обыкновенные материалы: обрезки деревянного бруса различных размеров и простейшие крепежные элементы — такие как перфорированные пластины и болты с гайками. Зажимной механизм струбцины надежно зафиксирует детали, при этом, его легко подстроить под различную длину заготовок.

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

1-этап

2-этап

3-этап

4-этап

5-этап
Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

6-этап

7-этап
Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

8-этап

9-этап
Нарезаем резьбу в стержне, затем конструируем плечо.

10-этап

11-этап
Финишным этапом будет изготовление ручек и панелей на челюсти.

12-этап

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

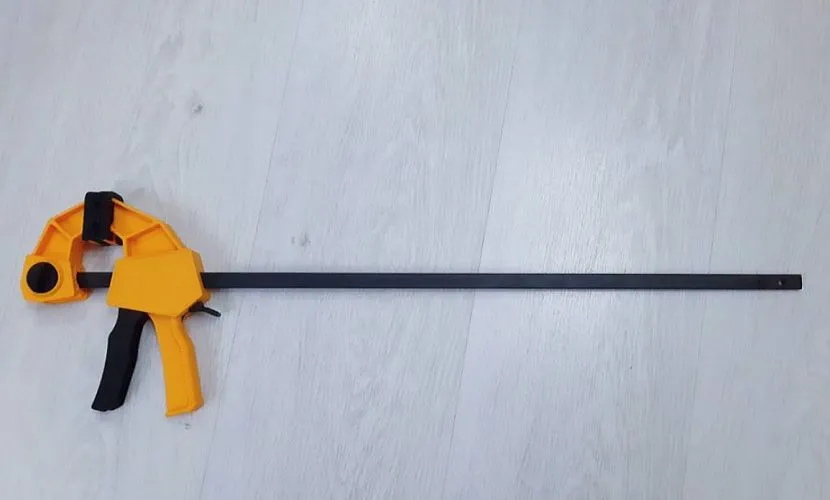

Быстрозажимная струбцина – самоделка

Производители

Обзор лучших моделей открывает быстрозажимная струбцина BAHCO QCB-900. Механизм предназначен для фиксации габаритных деталей. Основные характеристики:

длина рейки 900 мм;
резиновые накладки на губках;
возможность фиксации деталей из дерева и металла;
простое управление за счет прорезиненной ручки с курком;
нажатие на курок регулирует силу прижима заготовки;
наличие системы ребер жесткости.

Автоматическая быстрозажимная модель Topex 150 mm 12A515. Особенности:

рама из прочного пластика;
ширина захвата — 300 мм;
глубина зажима — 60 мм;
длина рейки — 320 мм;
быстрый зажим губок;
подходит для ремонтных и слесарных работ;
вес — 0,5 кг.

Модель Inforce 90×300 mm. Главные характеристики:

ширина зажима — 300 мм;
глубина — 90 мм;
рама из стали;
высокая прочность рукоятки из фибергласса;
удобный инструмент не вызывает чувства усталости при работе;
используется в монтажной сфере для работ любой сложности.

F-образная быстрозажимная модель Gigant 500x120x600. Инструмент предназначен для фиксации заготовок во время склеивания или при распиливании. Особенности:

металлический корпус с направляющей;
удобная ручка;
накладки на губках исключают деформацию деталей;
ширина зажима — 500 мм;
глубина — 120 мм;
длина — 590 мм;
вес — 1,9 кг.

Быстрозажимное приспособление с фиксатором Hardax 200 mm. Особенности:

обеспечивает высокую силу прижима, что позволяет выполнять сложные виды работ;
ширина зажима — 200 мм;
прочная металлическая конструкция;
длина инструмента — 385 мм;
вес — 0,57 кг.

Пистолетная модель «Кобальт 450 мм 244/735». Быстрозажимной инструмент дает возможность усиленной фиксации деталей без особой нагрузки на руку. Главные характеристики:

плунжерный механизм, который обеспечивает высокое давление при зажиме;
нейлоновый корпус с фиберглассом;
реечная конструкция из углеродистой стали;
ширина зажима — 450 мм;
глубина — 80 мм;
длина приспособления — 65 см;
вес — 0,72 кг.

Модель Quick Grip XP450 Irwin 10505944. Особенности быстрозажимного механизма:

усиленная направляющая предотвращает изгиб шины и обеспечивает длительный срок эксплуатации;
возможность производить клеящие работы с силой прижима до 270 кг;
ширина зажима — 450 мм;
глубина — 92 мм;
специальные накладки на губках, позволяющие фиксировать даже самые неровные заготовки;
трансформация инструмента в распорку;
защита от скольжения деталей во время крепежа;
2-х позиционный разжимной механизм для безопасной работы;
длина приспособления — 690 мм;
вес — 1,5 кг.

Классификации оборудования

сварочные;
компрессоры;
шлифовальные;
рихтовочные;
инструменты чистовой доводки;
измерительные системы.

По этапам кузовных работ, к которым относятся выправление вмятин, удаление коррозии, покраска и подготовка к ней, инструменты подразделяют на соответствующие категории. Помимо этого рассматриваемая классификация включает группу дополнительных материалов.

По принципу функционирования оборудования для кузовного ремонта его классифицируют на ручные и автоматические инструменты. Модели второго подтипа по источнику питания подразделяют на пневмо- и электроинструменты. К первым относят, например, шлифовальные машины, в то время как краскораспылитель — это пневмоинструмент.

Рихтовка авто своими руками

Рихтовку кузовных деталей при большом желании можно произвести самостоятельно, но необходимо рассчитывать свои силы. Если нет соответствующего опыта, внешний вид своего автомобиля хозяин может испортить, и в дальнейшем мастерам автовладелец только усложнит работу.

Как правило, в домашних условиях водитель не имеет специального оборудования, поэтому для рихтовки в основном используется домкрат и резиновый молоток. Проще всего будет самостоятельно рихтовать небольшие вмятины, и если кузовной элемент съемный (переднее крыло, дверь, капот), его все же лучше снять.

Переднее крыло отрихтовать самостоятельно проще всего, чтобы выровнять деформируемую поверхность, деталь сначала необходимо снять с автомобиля. После демонтажа крыло следует положить на ровную плоскость, укрытую плотной тканью (войлоком) – мягкая основа здесь необходима для смягчения ударов. Нанося удары, следует регулярно осматривать крыло, проверять, насколько удается выровнять металл. Если в результате рихтовки краска облетает, нужно этот участок подготовить к покраске – зашпатлевать, зашкурить, обезжирить и затем загрунтовать.

Чтобы отрихтовать вмятины на двери, кузовной элемент также следует демонтировать. После демонтажа дверь разбирается, с нее снимается дверная обшивка. Если вмятина находится приблизительно посередине дверной накладки, дефект устранить нетрудно – изнутри железо можно выстучать. «Гаражные болезни» вылечить сложнее, и рихтовку здесь все же следует доверить профессионалам – качественно самостоятельно выполнить работу вряд ли получится, а толстый слой шпатлевки – это не выход из положения, шпатлевка может и отвалиться.

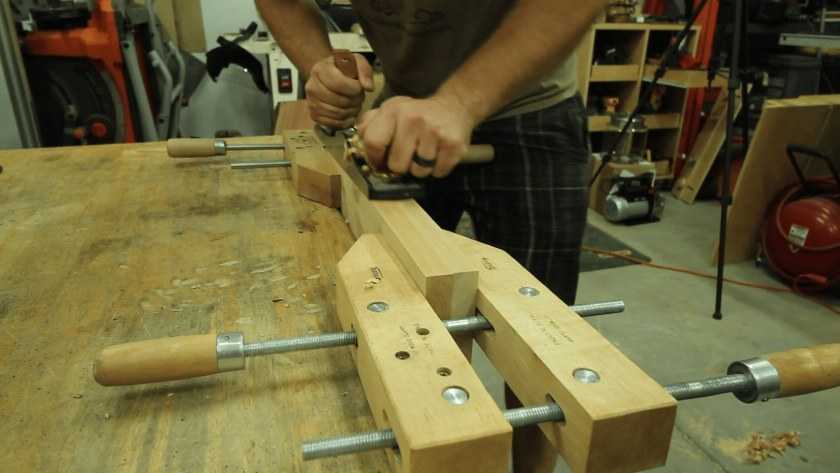

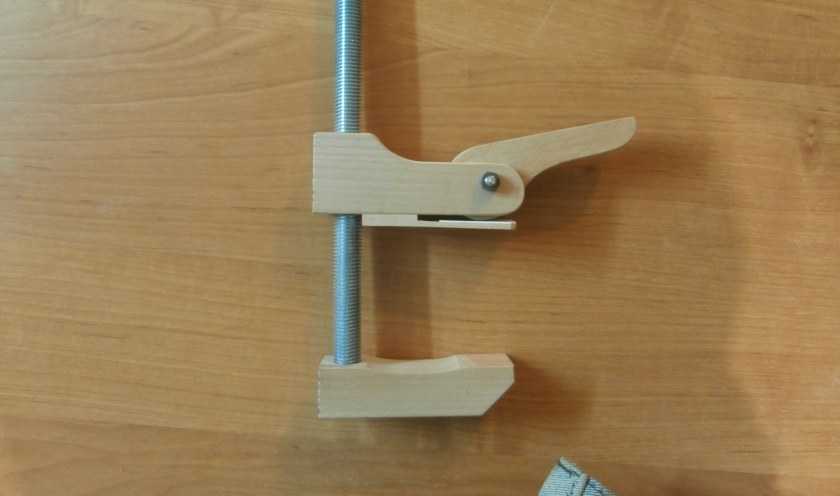

Струбцины из дерева

Данный вариант — первое, что приходит в голову, потому как он прост в исполнении и не затратен. Вопрос только в том, как именно сделать струбцину.

Такая струбцина изготовляется в считанные минуты и удобна в использовании. Обычно для ее изготовления используют сосну или осину. В роли фиксирующего стержня выступает металлический с небольшим количеством гаек.

Для изготовления ручки пригодится практически любая древесина, которая не имеет повреждений или брака. Детали, которые должны будут проходить по фиксирующему стержню, должны быть сухими и подвижными.

Механизм работы заключается в том, что по бокам фиксирующего стержня должны располагаться гаечки, которые не позволяют сдерживающему механизму разойтись. Выбор гаек зависит от вас: выбирайте в зависимости от предпочтений и бюджета.

Мастер — класс: Настольная лампа из медных труб

С помощью простой и элегантной настольной лампы из меди вы сможете украсить любой уголок своего дома, сделав ее своими руками. Она отлично впишется современный интерьер от стиля лофт до рустик. Простата и лаконичность — вот главный козырь этой настольной лампы.

Для этого вам потребуются инструменты:

Рулетка, маркер
Труборез и тряпка для мытья
Инструмент для снятия изоляции и зачистки проводов
Плоскогубцы и тонкая плоская отвертка
Крестовая отвертка

Материалы:

Медные трубы
Ацетон и супер — клей
Медные уголки по 90 °, 7шт.
Электрический провод
Вилка и Электро патрон
Переключатель и лампочка

Маркируем и отрезаем трубки

С помощью измерительной ленты и маркера отметьте место, где вы будете отрезать медные трубы.
Делайте это аккуратно, точно вымеряя каждый миллиметр, так как если детали будут отличаться, то в конечном результате они будут не такого размера как должны быть.

Характеристика

Для выполнения этих задач в промышленности используются разного рода вспомогательное сборочно-сварочное оборудование. Его можно разделить на следующие основные группы.

Сборочно-сварочные кондукторы.
Сборочные стенды и установки.
УСП (универсальные сборочно-разборочное приспособление).
Переносные сборочно-сварочные приспособления.

Сварочно-сборочный кондуктор – это приспособление, предназначенное для предварительной сборки и фиксации материала, особенно для фиксации громоздких предметов. Это устройство позволяет надежно закрепить свариваемые части в нужном положении. Хороший и удобный кондуктор значительно повышает уровень производительности работ и качество товара, тем самым значительно увеличивает прибыль.

В зависимости от размера продукта, производства или места использования агрегаты делятся на такие варианты.

Малые – в основном используют на дому для определенной малой конструкции. К примеру, это может быть сварка рамки с прямым углом или создание стоек для перил. Малые кондукторы легко транспортируются из-за относительно небольшого размера и легкого веса.
Большие используются в цехах и на заводах для более масштабных целей. Например, такого рода кондукторы применяют в машиностроении. И в отличие от малых, их сложнее транспортировать, и по размеру они в несколько раз больше.

В зависимости от фиксации материала и возможности передвижения стола, на котором с ними работают, агрегаты делятся на следующие варианты.

Полностью фиксирующие – это кондукторы, как и следует из названия, фиксируют материал, полностью обездвижив его.
Полуфиксирующие – это кондукторы, которые фиксируют материал, но при этом они могут вращать одну его часть в фиксированном положении.

В зависимости от целей и задач, которые сварщики ставят перед собой, существует очень много видов кондукторов.

Какие приспособления используются при домашней сварке

В бытовых условиях применяют инверторы и компактную аппаратуру со сварочной горелкой и системой подачи инертного газа. Мастеру необходимо приобрести защитную маску, рукавицы и одежду, предохраняющую кожу от ожогов. Для удаления окалины потребуется молоток и металлическая щетка, для фиксации деталей применяют магнитный угольник с регулируемыми гранями (в пределах от 30° до 135°). Оборудование подбирают по мощности магнитов. Для бытовых целей достаточно усилия в пределах 8-12 кг, для крупных заготовок потребуется приспособление с усилием 30-35 кг.

Для бытового использования подходят струбцины, универсальные зажимы с ручным приводом, позволяющие закрепить элементы металлоконструкции в требуемом положении и снижающие деформацию деталей при нагреве и охлаждении. Если предполагается соединение металлических труб, то в домашних условиях применяют центраторы со струбциной (например, СМ-151 или ЦСЗ).

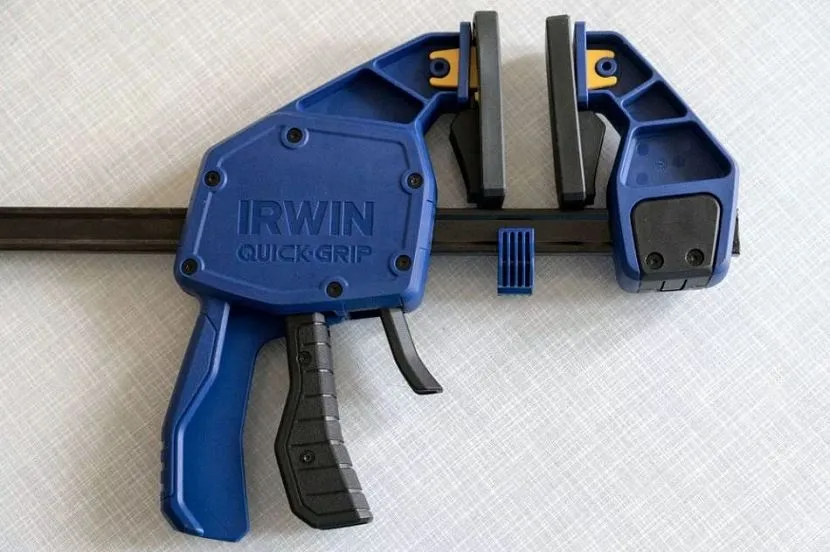

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

Быстрозажимная струбцина Irwin Quick Grip XP 10505946Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики
:

Сила сжатия – 272 кг.
Глубина зажима – 95 мм.
Ширина зажима – 900 мм.
Тип – F-образная, пистолетная.
Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.

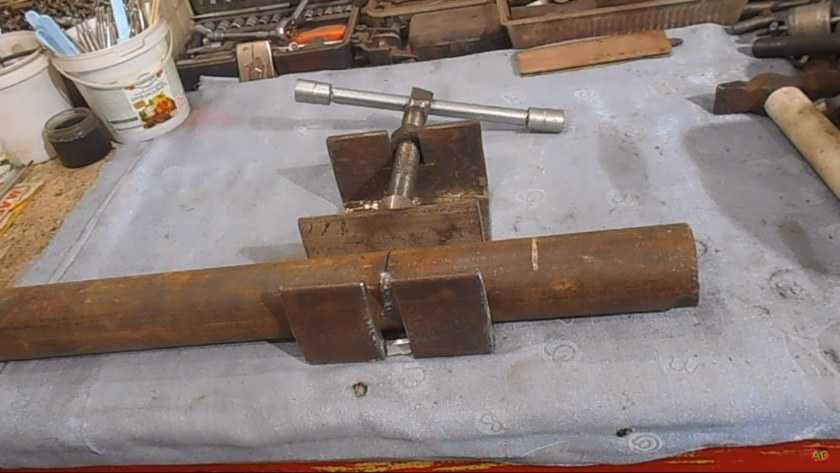

Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.

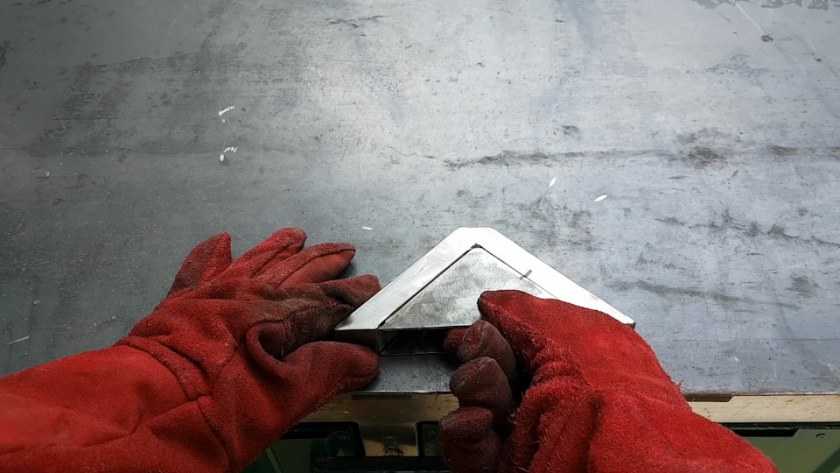

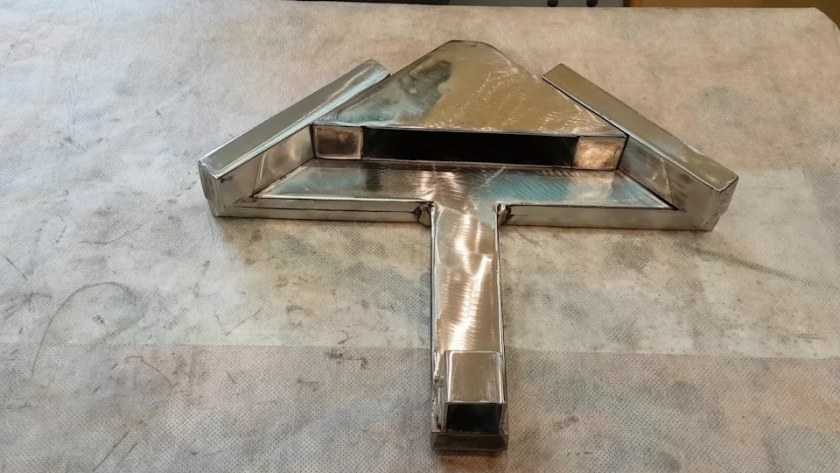

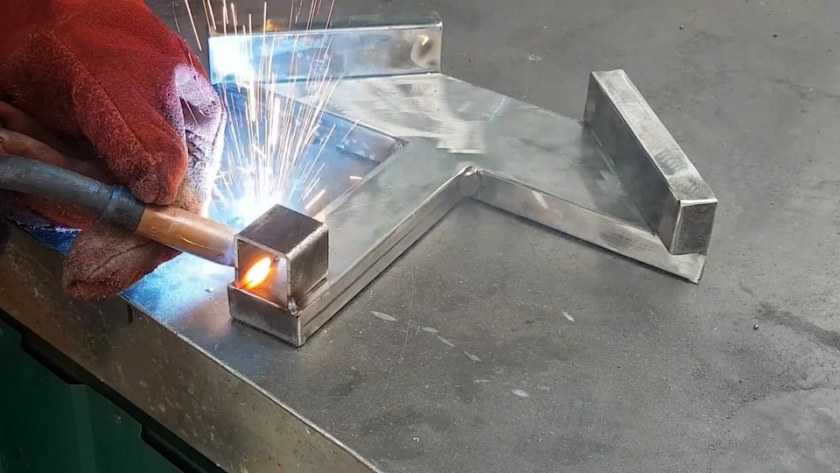

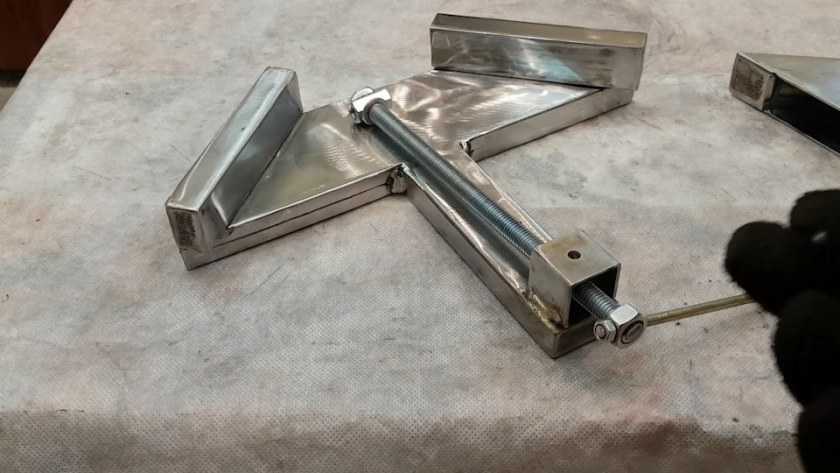

Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

Угловая;
Винтовая;
Быстрозажимная;
Рычажная.

Самодельные приспособления для вальцевания труб

Без такого устройства, как приспособление для вальцевания профтруб, практически не обойтись в тех ситуациях, когда вы решили самостоятельно заняться ремонтом, при выполнении которого придется иметь дело с гнутыми трубами. Для этого можно приобрести серийное устройство подобного назначения или использовать профилегиб самодельный, конструкция которого не отличается высокой сложностью. Вопросом о том, как сделать профилегиб, есть смысл задаться еще и по той причине, что серийные модели стоят достаточно дорого, поэтому их приобретение (особенно если они требуются только для выполнения домашнего ремонта) не всегда целесообразно.

Ориентировочные размеры самодельных вальцов

Для того чтобы качественно изготовить самодельные вальцы, можно изучить теоретические сведения, просмотреть видео на данную тему, но главное – придерживаться рекомендаций тех, кто уже добился при решении этого вопроса хороших результатов. Конечно, чтобы сделать свой вальцеватель, необходимо обладать не только соответствующими знаниями, но и определенными навыками изготовления и использования различных технических устройств.

Кинематическая схема станка

Самодельные вальцы могут быть сделаны даже из подручных материалов, которые практически всегда есть в любом гараже или домашней мастерской. При этом эффективность таких вальцов, если они изготовлены с учетом всех рекомендаций, будет ненамного ниже, чем у моделей, выпускаемых серийно.

Чертежи валов станка:

Обустройство помещения

Если одиночные ремонтные работы можно производить в бытовых условиях обычного гаража, то для регулярного осуществления кузовного ремонта следует превратить его в специализированное помещение. Прежде всего, следует оборудовать гараж смотровой ямой либо эстакадой в зависимости от особенностей помещения. Для создания эстакады можно использовать пиломатериалы.

Также для обеспечения возможности работы в гараже на протяжении всего года следует оборудовать его отоплением, к тому же потребуется утепление.

Нагревать помещение потребуется лишь на срок осуществления кузовных работ, а не постоянно, поэтому лучшим вариантом отопительного оборудования для такого гаража является тепловая пушка.

Это устройство обеспечивает интенсивный нагрев, который требуется для покраски.

Для подключения тепловой пушки потребуется сеть. К тому же при кузовном ремонте используют как пневмо-, так и электроинструменты, которые требуют источника питания, следовательно, необходимо провести сеть в гараж. Наконец, желательно создать места в виде ям под крупногабаритные инструменты, такие как компрессор и сварочный аппарат.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

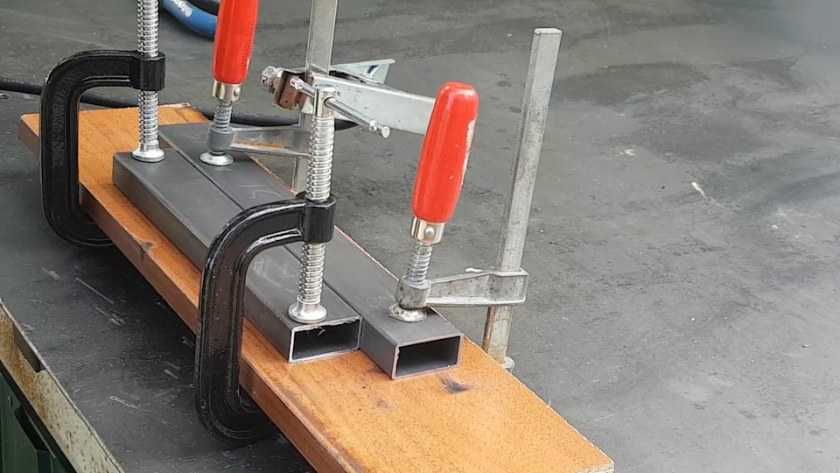

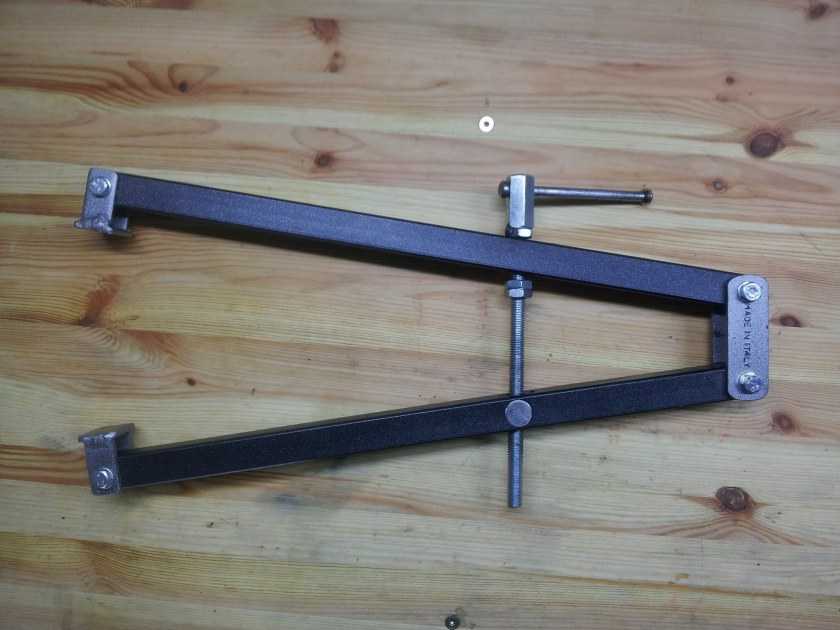

Струбцина из профильной трубы

Первый вариант быстрозажимной струбцины, рассмотренный в самом начале статьи, мы собирали из металлической полосы, и предназначен этот зажим для работы с небольшими заготовками. Это самый простой и доступный вариант.

Также самодельную быстрозажимную струбцину можно изготовить из профтрубы. Основное ее назначение — фиксация и механическое сдавливание заготовок при склейке деревянных щитов.

Они, конечно, уступают винтовым струбцинам — силы пружины явно будет недостаточно, чтобы склеить большие щиты, однако в домашней мастерской данные зажимы все равно найдут применение.

Поскольку для склеивания деревянных мебельных щитов требуется минимум две струбцины, то сделаем сразу комплект столярных зажимов.

Для изготовления двух самодельных струбцин потребуется отрезать две заготовки из профтрубы 25х25 мм и две заготовки из профтрубы 30х30 мм. То есть одна профильная труба должна входить в другую.

Далее отрезаем еще шесть заготовок из профтрубы 30х30 мм. Две детали привариваем к профильным трубам 25х25 мм (перпендикулярно). Остальные заготовки привариваем к двум профильным трубам 30х30 мм — как показано на фото ниже.

После этого зачищаем металл болгаркой, покрываем заготовки грунтом и красим. В качестве краски автор использует алкидную автоэмаль.

В профильных трубах сверлим по одному отверстию. После этого подготавливаем пружины и винты с гайками.

Приступаем к сборке. Торцы профильных труб закрываем пластиковыми заглушками.

Подробно о том, как сделать струбцины из профильной трубы, можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала «Алексей Чезганов».

Обратите внимание — эффективность сделанных зажимов для столярки напрямую будет зависеть от жесткости пружины

Настольная лампа из веток и срезов

Дерево в интерьере, это всегда классика — оно всегда модно и актуально. Украсив настольную лампу срезом из дерева или старой корягой своими руками, вы получите дизайнерскую вещь у которой просто нет цены.

Смотрите здесь : 6 Мастер-классов — Люстры и светильники из дерева своими руками

Для этого нам нужно подобрать любой понравившийся кусок древесины, правильно его обработать, а именно высушить, нанести пропитку от вредителей и покрыть его лаком.
Второй этап — вмонтировать в основание верх от старого торшера. Если такого нет, не беда, в магазинах все для света обычно продаются основы для абажуров.

Чтобы правильно обработать ветки или срезы — читайте статью «Как правильно обрабатывать дерево для интерьера».

Устройство и принцип работы

Любые сварочные клещи состоят пяти основных элементов:

блока питания, обеспечивающего электроснабжение необходимой мощности (с этой задачей справляется трансформатор);
пускового устройства;
двух проводников, соединяющих блок питания с концами зажимного устройства (куски кабеля с большим сечением);
двух жестких токопроводов, по которым идет заряд к месту контакта (они выполняют функцию рычагов зажимного устройство);
двух плотных электродов, способных выдержать сжимающую нагрузку и создающих электрическую дугу, прогревающую металл.

Сварочные клещи

По сути, чертеж зажимов прост. Это те же плоскогубцы, к ручкам которых подведены провода, а на месте зажимных пластин установлены электроды. Для электропитания используют мощные трансформаторы, запитывающиеся от трехфазной сети 380 В. Они оснащены цельным медным диском вторичной обмотки. Необходимая разница потенциалов холостого хода составляет от двух до пяти вольт. Сила тока контактной сварки в зависимости от вида агрегатов варьируется от 2 до 15 кА.

Для того, чтобы металл плотно сваривать, нужна мощная дуга. От нее в месте соединения двух листов внахлест образуется 2-3 миллиметровая сплавленная точка с общей кристаллической структурой. Для плотного контакта ручки сжимаются с необходимым усилием, поэтому ручные клещи делают с длинными ручками.

Электроды для контактной сварки должны обладать жесткостью, стойкостью к окислению. Они производятся из медных сплавов. Могут быть съемными и приваренными к концам. Электроды бывают с заострёнными и тупыми, закругленными, концами. Площадь их соприкосновения при контакте – это точка сварки.

Достоинства:

такое сварочное оборудование удобно транспортировать;
при работе не нарушается поверхностный слой антикоррозионной защиты;
зажимные ручки делают легкими, чтобы сварщику было удобно работать;
для работы не требуется специальных навыков и длительного обучения;
шов можно контролировать в процессе сварки;
свариваемая поверхность остаётся ровной и практически гладкой;
электроды в процессе соединение металлов не разрушаются, не загрязняются.

Inforce 06-03-35

Быстрозажимная струбцина, работающая по пистолетному принципу. Изготовлена на платформе стали марки № 45, что гарантирует долговечность и надёжность инструмента. Относится к эконом классу (цена варьируется в диапазоне 500-750 руб). Универсальный инструмент, который может использоваться в двух вариациях: «на сжатие» и «на разжим».

Отличный вариант для работы с малыми заготовками Inforce 06-03-35Источник vseinstrumenti.ru

Удобство эксплуатации достигается благодаря двухкомпонентной фибергласовой рукоятке, конструкция которой сконфигурирована с максимальной эргономикой и безопасностью оператора. Своеобразной уникальностью струбцины является возможность смены накладок на прижимных губках, предназначенных для работ с разными материалами. Следует подчеркнуть, что в некоторых дорогих моделях такая опция производителем не предусматривается.

Диапазон цен на модель в строительных магазинах: 750 – 980 руб.

Технические характеристики:

Сила сжатия – 100 кг.
Глубина зажима – 60 мм.
Ширина зажима – 450 мм.
Тип – F-образная.
Габариты ДхШхВ (в упаковке) – 500 х 100 х 35 мм.

Рейтинг переставных клещей

При составлении обзора изучался инструмент известных брендов. Эксперты анализировали особенности работы в разных условиях с металлическими и пластиковыми деталями, эргономику и прочность удержания. Учитывались отзывы на переставные клещи пользователей, мнения профессиональных сантехников, монтажников, слесарей

Основное внимание уделили следующим характеристикам:

Назначение – выпускают сантехнические, обжимные, монтажные модели;
Материал – используют хромированную, инструментальную, закалённую сталь;
Размер захвата – определяет диапазон применения;
Длина – хороший рычаг позволяет уменьшить прикладываемое усилие.

Сильный люфт, плохая фиксация, низкая твёрдость стали губок – инструмент с такими дефектами исключался из нашего рейтинга.

Кулачковый зажим

Это устройство не только полезное, но и предельно простое. Надо помнить, что кулачковые зажимы быстродействующие, но не способны гарантировать большой силы зажима деталей. Вот почему их используют тогда, когда требуется сравнительно небольшая сила резания. Они не годятся для работы под большим давлением, как это возможно с крупной струбциной. Но при этом они чрезвычайно просты в использовании.

Для приготовления используют специальный шаблон. Он необходим для создания кривых. Шаблон изготавливается из металла, пластмассы или древесины. Его используют, чтобы подтянуть гладкие кривые. При этом кулачковые механизмы не являются прямым отслеживанием французской кривой. Правильный кулачок должен иметь профиль, увеличивающий расстояние между осью вращения и постоянной скоростью. В этом он напоминает спираль, прочерченный карандашом.

Что в итоге

Струбцины

Нормативов и серьезных требований к изготовлению струбцин нет.

Устройство должно выполнять свое назначение, соответствовать характеристикам по:

Надежности и качеству. Ручные тиски, любое крепежное металлическое приспособление прочные и долго служат. Детали с разным коэффициентом упругости можно крепко стягивать.
Легкому весу. Такие агрегаты обычно делают мобильными, их придется переносить, поэтому масса материалов один из важных параметров.
Сильному захвату. Стальные муфты, позволяют крепко удерживать сырье для обработки. Они не должны совершать поворотов, скольжений и выпадать из паза.
Универсальности. Лучше собрать инструмент для выполнения разных функций. Незачем копить много механизмов с одним направлением. Приспособление сможет удержать с максимальной устойчивостью как сплав металлов, так и пластик с древесиной.

Самодельные держатели используют для обработки разных материалов, у них может быть форма гладкая, трубчатая

Важно правильно подобрать зажимный инструмент. Для этого нужно четко знать: для каких целей будет использоваться механизм

Summary

Article Name

Как сделать струбцину из металла своими руками

Description

Самодельная струбцина из металла. Как самому сделать струбцину из металла — чертеж и видео.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo
