Нож из напильника своими руками: пошаговая инструкция по изготовлению

Чистовая обработка лезвия и рукояти – как сделать правильно?

После всех этих манипуляций можно приступать к финишной обработке лезвия. Использовать можно все подручные средства, которые предназначены для шлифовки: наждачную бумагу, щетки по металлу, войлок, вулканитовые круги, шлифовочную машину и т.д. Усердствовать не стоит – впереди еще процесс травления. Ваша задача – придать лезвию гладкость, привести его поверхность в аккуратный вид.

Перед травлением можно приделать накладки на ручку из намеченного нами материала, либо обмотать металл полоской кожи, тут уж дело вкуса. В первом случае финишную обработку нужно проводить уже после травления, а вот кожей можно обматывать уже на этом этапе. Вам понадобится как минимум полуметровый цельный отрезок. Для начала проведите простую обмотку, чтобы посмотреть, как будет выглядеть нож в таком оформлении, достаточно ли длинный отрезок кожи, как будет чувствоваться нож в руке

Если вас все устраивает, размотайте ручку и нанесите на обратную сторону кожаной полоски специальный клей для кожи, осторожно обматываем ручку, на сей раз стараясь изо всей силы

Деревянную ручку обрабатывать придется дольше. Отверстия под заклепки следует залить эпоксидной смолой, затем скрепить ручку заклепками и зажать в тисках до полного остывания смолы. Достаточно будет двух заклепок. Когда смола застынет, можно придать ручке форму, но с окончательной обработкой не спешите. Сначала – травление! Если поблизости есть радиомагазин, там вы сможете приобрести хлорное железо, в котором и протравливается лезвие до получения серого, матового оттенка.

Пленка, которая при этом образуется на лезвии, защитит его от коррозии, поэтому постарайтесь ее не снимать

Если хлорное железо для вас – слишком большая редкость, травление можно провести подручными средствами: уксусом, лимонным соком или даже перемолотым сырым картофелем! Очень важно очистить лезвия от любого типа загрязнения, поскольку при травлении на нем могут проявиться даже отпечатки ваших пальцев, и тогда придется счищать оксидную пленку и начинать все с начала

Этап 3: испытание инструмента

Теперь вернемся к напильнику. Прежде чем приступить к его испытанию, необходимо обязательно надеть защитные очки, а недалеко от наждачного круга установить лист фанеры, окрашенной в черный цвет. На черном фоне искрение металла видно гораздо отчетливее, глазам приходится меньше напрягаться. Если мы с силой проведем напильником по наждачному кругу и получим обильные искры ярко-желтого цвета с множеством отделяющихся от них звездочек, то сможем сделать вывод, что он изготовлен из высокоуглеродистой инструментальной стали (У10—У13). И наоборот, сноп оранжево-красных длинных искр с разветвлениями и звездочками на конце говорит о том, что напильник сделан из легированной стали (ШХ6, ШХ9, ШХ15). Разумеется, таким способом определяется лишь примерный химический состав стали, но для любительской практики этого вполне достаточно. Зная, что напильник изготовлен из инструментальной стали указанных марок, по таблице определяют режим ее термической обработки.

Из таблицы видно, что сталь У11—У13, из которой сделан напильник, отжигается при температуре 750°С, а затем охлаждается постепенно на воздухе. Отжиг производят в муфельной печи, кузнечном горне или же в топке обычной печи. В электрической муфельной школьной печи отжигать металлические предметы удобно, так как встроенный термометр даст возможность проследить за температурой нагрева. Но глубина муфельной печи ограниченная. Если напильник в нее не входит, его оборачивают в несколько слоев брезентом и переламывают сильным ударом молотка.

Разломленный напильник вынимают из брезента, отжигают в муфельной печи, а затем медленно охлаждают. Образовавшаяся окалина часто мешает механической обработке. Поэтому, надев очки и рукавицы, ее сбивают молотком с помощью зубила.

Отожженная и обработанная инструментальная сталь становится достаточно мягкой: хорошо обрабатывается напильником, пилится и куется. При минимальной твердости она имеет максимальную пластичность и вязкость. Это дает возможность изготовить из нее штихели для гравирования, чеканы, зубильца, сечки, пробойки, другие инструменты для художественной обработки металла.

Изготовив из напильника нужный инструмент, его закаляют нагреванием согласно таблице до 780°С с последующим охлаждением в воде. После закалки сталь становится хрупкой, поэтому ее отпускают: нагревают до 180°С и охлаждают в воде или машинном масле. При отпуске температуру нагрева металла контролируют по так называемым цветам побежалости, которые соответствуют определенной температуре нагрева.

Легендарные ножи

Множество изделий советского производства прослыли довольно именитыми благодаря своей эффективности. Практичность, удобство в применении или чрезмерная польза в боевых условиях – те или иные параметры доказали их толк. Ножи, оставившие отпечаток в истории, поистине можно назвать легендарными.

Офицерский

Этот клинок получил такое прозвище за то, что первая изготовленная партия была отдана для использования высшему офицерскому составу. Эта конструкция была разработана для максимально эффективного применения в далеком 1945 году. Основное преимущество изделия – универсальность. Штопор, отвертка, а также другие составляющие входили в функционал конструкции вместе с рукоятью, покрытой пластмассовыми накладками.

Первые ножи шли в комплекте с кожаными ножнами. Позже стальная рукоять была заменена деревянной. Офицерский клинок показал свою уникальность и функциональность не только в армейской жизни, но и в быту.

Буфетный

Предназначен для подготовки холодных закусок, сервировки стола. Материал для изготовления рукояти и стальной части такого ножа не отличается от столового.

Виды и габариты:

Общий – имеет прямое лезвие длиной 260 мм, применяется для нарезки сыров, масла.
Для хлеба использовался клинок-пила, его размер не превышал 280 мм.
Для фруктов – оснащен специальной металлической частью из нержавеющей стали. Его длина составляет 175 мм.
Резка мясных продуктов отводилась траншерному ножу. Габариты его варьируются от 220 до 300 мм, имеется остроконечное лезвие.

Данные ножи продавались как в штучном виде, так и в комплекте.

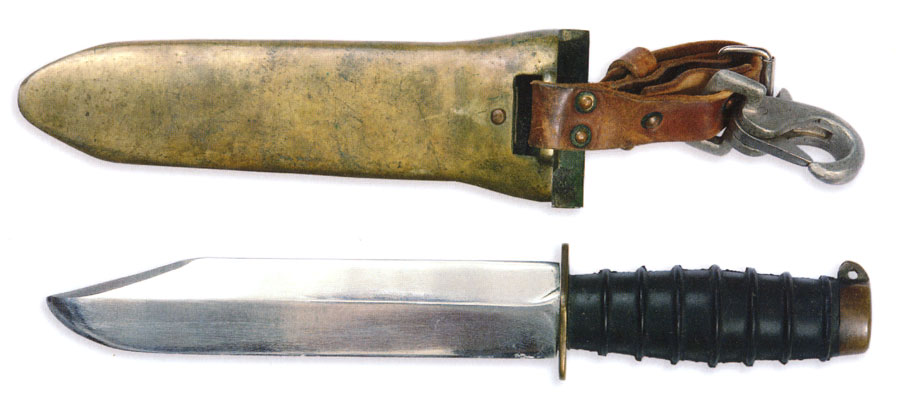

Водолазный

Довольно тяжелый клинок, весом около килограмма, предназначенный для применения под водой. Аббревиатура изделия – НВ. Нож был распространен не только в СССР, но и в Италии, США. Данный подвид имеет малый производственный объем, зато считается одним из самых уникальных. Обладает одним узким лезвием со скосом «щучка», на обухе есть фальшлезвие. Общая длина ножа – 334 мм, длина лезвия – 172 мм.

Для устранения препятствий, мешающих работе, водолаз производит удары режущего характера, а не колющего. По этой причине крестовина отсутствует. НВ идет в комплекте с латунными ножнами и крепится на пояс специальной скобой.

Противодиверсионный

Нож Мурена является модификацией водолазного клинка и предназначен для борьбы с диверсантами под водой, а также для рубки водорослей, разрезания канатов и металлических прутьев. Клинок оснащен специальным полотном, закрепленным на обухе, которым можно распилить железо толщиной до 15 миллиметров.

Клинок можно считать довольно эффективным, но со своими минусами, присущими водолазным ножам: чрезмерный вес, неудобство в применении, громоздкость. Данное изделие не причисляется к холодному оружию, хотя обладает внушительным размером.

Охотничий

Главная функция охотничьего ножа – вытаскивание гильзы из ружья при помощи специальных экстракторов, которые применялись в СССР для 12 и 16 калибра. Эти «рога» являются главным отличием такого клинка от перочинного, с которым так часто сравнивают охотничий. На сегодняшний день они утратили былую популярность, что связано с изменением видов оружия, но пригодятся ценителям раритетных экземпляров.

Изготовление ножа

Вариантов самостоятельного изготовления ножей существует огромное множество, рассмотрим самый популярный из них.

Нож из полотна от ножовки по металлу

Для такого ножика подойдет поломанное или сточенное полотно. Процесс его обработки довольно сложен, это объясняется высоким качеством стали, но с другой стороны тем лучше получится инструмент.

При помощи болгарки разрежьте полотно на три части, под углом в 45 градусов, этот угол будет рабочей поверхностью будущего ножа.

Болгарка при работе разгоняется до высоких оборотов, что повлияет на качество металла, все легирующие элементы вблизи пропила просто выгорят. Поэтому после распиливания потребуется зажать нужную часть полотна в тиски и при помощи напильника снять два, три испорченных миллиметра.

Если полотно слишком толстое, то мелким напильником или надфилем рекомендуется снять излишки металла. Заточка инструмента для резьбы по дереву требует основательного подхода, для этого потребуется надфиль и наждачная бумага.

Когда заточенный резец готов можно подумать о рукояти. Самым простым будет просто обмотать ее изолентой или сырой резиной, но профессионалы предпочитают ручки из древесины.

Напильник по дереву: виды, характеристики, выбор и правила использования

Нередко для той или иной поделки из дерева требуется заготовка, имеющая определенные, точно заданные размеры. Материал подготовлен, разрезан, но нужно убрать еще небольшое количество древесины. Пилить нерационально, а использовать рубанок или шлифовальную машину невозможно из-за сложной формы заготовки.

Тут на помощь мастеру придет один из наиболее востребованных инструментов столяра – напильник по дереву. С его помощью можно снять тонкий слой древесины, выровнять поверхность детали, подправить ее размеры и форму.

Что такое напильник и зачем он нужен

Конструктивно напильник – очень простой инструмент. Он представляет собой стальную пластину, на которую нанесена насечка. Насечка может иметь разную глубину и профиль, что определяет сферу применения инструмента. В процессе работы его держат за ручку, изготовленную из дерева или различных композитных материалов. Инструмент, предназначенный для грубых (обдирочных) работ, может иметь две ручки и внешне напоминать привычный рубанок.

Краткая характеристика исходного сырья

Ножи из напильника своими руками в домашних условиях

Во время выбора цели нужно также обратить внимание на форму напильника. Они бывают:

плоской формы. Они предназначены для обработки плоских деталей;
треугольной формы. Такие напильники предназначены для обработки углублений и пазов;
в форме ромба. Зачастую такими пользуются инструментальщики. Необходим для выборки стали в труднодоступных местах;
круглой формы. Предназначены для обработки острых углов, отверстий и вогнутых поверхностей;
надфили. Такими обрабатывают мелкие детали и доводятся до идеала.

Перед выбором заготовки нужно также обратить внимание на размеров зубьев

Что необходимо учесть, приступая к работе

Не начинайте стачивать ножик, не потренировавшись. Возьмите обычный кусок металла и попробуйте его обработать. Испортить железку не так страшно, как потерять хорошую заготовку. Вы должны не только регулировать силу нажима при точении, но и следить за температурой, чтобы не перегреть железо. Высокая температура не только портит вид металла. Даже если внешне он не изменится, то его структура может серьезно пострадать: металл станет намного мягче и более хрупким. Нож из циркулярной пилы, изготовленный из некачественного металла, придется точить чаще.

Чтобы проверить, не начало ли перегреваться железо, капните пару капель воды на заготовку. Если она тут же испаряется, скорее охлаждайте заготовку для будущего клинка. Чтобы избежать возможных неприятностей, связанных с перегревом металла, поставьте возле станка емкость с водой и периодично охлаждайте будущий нож из пилы.

Ковка ножа из напильника

Если при изготовлении ножа из напильника будет применяться ковка, то «на выходе» получится максимально качественный инструмент, не нуждающийся в частой заточке. Для выполнения этого процесса понадобится стандартный набор инструментов кузнеца – горн, два молота по 1,5 и 0,3-0,5 кг, наковальня, щетка по металлу и клещи. Алгоритм проведения работы по ковке следующий:

Обжечь сталь путем нагревания напильника в печи на открытом огне. Через 4-5 часов нахождения в ней напильник должен остыть естественным способом. Для этого огонь затухает сам по себе, а металл нельзя трогать еще в течение суток.
Заготовка помещается в горн, температура нагрева доводится до 1000-1200 градусов. Металл должен стать светло-желтым, практически белым.
После достижения нужной температуры заготовку клещами кладут на наковальню и обжимают ее. Всю поверхность обрабатывают подобным способом за один прогрев.
Металл снова разогревают и на наковальне молотами формируют полосу нужной длины и толщины.
Затем металл снова нагревают и путем обжимания и работой молотами формируют хвостовую часть ножа.
Оставить готовый клинок до полного остывания в горне.

Кованые ножи из напильника Работа очень сложная, и если кузнечное дело в новинку, то стоит потренироваться на изготовлении обычных подков.

Виды резцов

Все резцы по дереву, необходимые для ручной работы, имеют однотипную конструкцию и состоят из металлического лезвия с хвостовиком, на котором закреплена деревянная рукоятка.

Для вырезания несложных геометрических орнаментов на плоской поверхности можно обойтись парой простых резаков, но для создания сложных объемных и ажурных произведений из дерева потребуется применение большого числа специальных резцов.

Наиболее широко применяются следующие виды этих инструментов:

нож-косяк – инструмент наподобие сапожного ножа с коротким треугольным лезвием, угол скоса которого может быть разным, что делает его универсальным и подходящим для большого спектра работ;
стамеска – наиболее распространенный тип резца по дереву. Им выполняется основной объем работы при создании большинства резных изделий, он имеет ровное лезвие с режущей кромкой на конце, которая бывает прямой, косой, полукруглой или уголковой в форме буквы V;
клюкарза – инструмент, похожий на стамеску, с лезвием, имеющим два изгиба по сто двадцать градусов (чтобы рукоятка при работе не цепляла обрабатываемую плоскость). С разнообразными режущими частями – полукруглыми, скобчатыми, прямыми и другими;
ложкорез – резец для вырезания ложек и другой посуды, выполненный в форме кольца или полукольца с заточенной боковой гранью;
топорик – нож, похожий на немного скошенное лезвие топора, являющийся довольно универсальным инструментом, уголками которого можно делать резы как на себя, так и от себя, а серединой лезвия срезать выпуклости.

Для тех, кто только начинает осваивать методику резьбы по дереву, на первых порах достаточно будет купить 5-6 резцов – нож-косяк, плоскую стамеску и по две полукруглых и уголковых с разными радиусами и углами загиба. Но брать нужно качественные, профессиональные инструменты, несмотря на их немаленькую цену. Дешевые наборы для начинающих делаются из плохой стали, очень быстро тупятся и работа ими не доставит удовольствия резчику.

Опытные мастера предпочитают делать для себя резцы по дереву самостоятельно. Их изготовление не представляет большой сложности и вполне под силу любому человеку, даже в домашних условиях.

Сборка самодельного ножа

Выполнив все указанные выше операции и доведя сталь ножа до необходимой твердости, переходим к сборке. Подгоняем форму накладок к хвостовику ножа и вырезаем дополнительно две вставки из кожи.

Затем смазываем детали клеем, устанавливаем на клею латунные вставки и оставляем сушиться на несколько часов.

Крайнюю вставку лучше изготовить не из стержня, а из трубочки требуемого диаметра. Это поможет крепить готовое изделие при эксплуатации на кожаный ремешок, что предохранит его потерю в походах, на рыбалке или охоте.

После высыхания клея тщательно обработайте рукоятку и лезвие наждачной бумагой. Для защиты клинка от коррозии его достаточно хорошо отполировать после окончательной заточки и доводки.

Необходимые инструменты и материалы

Процесс изготовления ножа включает немало трудностей, в том числе подбор материалов. Для изготовления необходимо подобрать напильник шириной более 3 см, желательно поискать инструмент советского производства. Сечение поверхности напильника должно быть плоским или ромбовидным, если найдется последнее – это будет лучшим вариантом, так как форма стали более крепка и выдержит нагрузки.

Процесс изготовления потребует наличие инструментов и предметов:

Заклепки, сделанные из латуниевого сплава.
Травление выполняется хлорным железом.
Магнит для проверки степени закаленности.
Для обработки поверхностей потребуется наждачная бумага.

Обработка осуществляется болгаркой или шлифовальной машинкой. Так же нужно определиться с материалом ручки будущего ножа. Нож из напильника может быть с металлической или деревянной ручкой, от этого зависит его вес и предназначение. Перед изготовкой стоит подготовить эскиз будущего изделия, обычно его рисуют на бумаге.

Процесс изготовления ножа из напильника

Необходимые инструменты и материалы

Процесс изготовления потребует наличие инструментов и предметов:

Заклепки, сделанные из латуниевого сплава.
Травление выполняется хлорным железом.
Магнит для проверки степени закаленности.
Для обработки поверхностей потребуется наждачная бумага.

Процесс изготовления ножа из напильника

Спуски на ноже из напильника

Спуски на ноже из напильника можно делать шлифовальной машиной. От них будет напрямую зависеть режущее качество готового изделия – чем тоньше спуски, тем проще будет наточить готовый нож, и тем реже придется выполнять эту манипуляцию. При этом слишком тонким делать лезвие нельзя, потому что оно будет хрупким.

Что нужно сделать для формирования спусков:

маркером нарисовать на клинке будущий откос;
обозначить две равные части будущего ножа вертикальной линией;
взять сверло диаметром, равным толщине заготовки, и провести им линию по наметкам;
выполнять формирование спусков шлифовальным инструментом, стараясь выполнять работу симметрично по двум сторонам.

Если специфических шлифовальных с танков нет в наличии, то спуски можно сделать и напильником, но он должен быть предназначен для работы с металлами. Нельзя забывать о периодическом охлаждении заготовки, потому что при перегреве может повредиться структура металла и нож будет хрупким.

Этап 3: испытание инструмента

Изготовление своими руками

При изготовлении этих инструментов не обойтись без электрического заточного станка (электроточила) с комплектом абразивных кругов разной зернистости. В большинстве операций его может с успехом заменить болгарка с отрезными и шлифовальными дисками.

Лезвие резца по дереву

Для изготовления лезвия инструмента подойдут любые отслужившие свой век изделия из высококачественной стали – рессоры, сверла, скальпели, рашпили и даже кольца подшипников.

Для ножей самым простым выбором является полотно для ножовки по металлу. Изготовление заключается в нарезании его на отрезки требуемой длины, формировании нужной формы лезвия и заточки.

Лучший вариант для стамесок – диск циркулярной пилы, толщина которого очень хорошо подходит для этой цели. Углеродистая сталь, из которой она изготовлена, долго держит заточку даже при обработке твердых пород дерева. Отрезание полос нужного размера и их вытачивание для получения необходимой формы лезвия выполняется с помощью болгарки или абразивного диска электроточила.

Для полукруглой стамески отлично подойдет старый пробойник – он уже имеет нужную форму. Достаточно только срезать с него лишний металл и заточить.

При интенсивном обтачивании металл нагревается, что вызывает отпуск, делающий его более мягким, неспособным долго сохранять заточку. Поэтому после придания лезвию нужной формы и заточки требуется закалка. Для этого нужно нагреть режущую часть при помощи газовой или керосиновой горелки до малинового цвета и опустить в емкость с машинным маслом.

Рукоятка

В качестве материала для рукоятки наиболее подходящим деревом считается дуб. Ну а где он не растет, его вполне успешно заменит береза, которая, будучи обожженной до черноты газовой горелкой и отшлифованная, не требует никакого покрытия и очень комфортна для работы.

Для ножей по дереву рукоятку можно сделать следующим способом:

выпилить два бруска длиной около 12 сантиметров и сечением 12х22 миллиметра;
приложив хвостовик лезвия к бруску, обвести его карандашом;
стамеской выбрать древесину на глубину толщины лезвия;
нанести на поверхности брусков столярный клей (можно ПВА или ЭДП), соединить конструкцию и стянуть ее струбцинами или зажать в тисках;
после высыхания клея обстругать рукоятку или обточить на электроточиле и ошкурить.

Для стамесок рукоятку можно выточить на токарном станке или выстрогать из целого бруска. Затем просверлить отверстие по размеру хвостовика и, предварительно надев на рукоятку обжимное кольцо, предохраняющее дерево от раскалывания, аккуратно насадить ее на лезвие.

Заточка резцов по дереву

Завершающим этапом изготовления резцов по дереву является формирование режущей части и заточка. Основную часть металла с режущей кромки можно убрать на абразивном круге электроточила или заточным диском болгарки.

Углы заточки фасок всех видов резцов примерно одинаковые и лежат в диапазоне 18-25°, а длина острой части составляет порядка 20-35 мм, в зависимости от общей длины резца. В процессе обработки необходимо обязательное постоянное охлаждение лезвия в емкости с водой.

Дальнейшая работа выполняется вручную в следующей последовательности:

заточка на наждачном бруске, который рекомендуется периодически смачивать водой;
заточка на более тонком бруске или на шкурке-нулевке, положенной на твердую, ровную подложку;
завершающая правка и полировка режущей кромки на кожаном ремне, натертом пастой ГОИ.

В процессе эксплуатации режущего инструмента его лезвие неизбежно теряет свою остроту. Регулярная тщательная заточка резцов по дереву – необходимое условие для комфортной работы резчика и высокого качества резного изделия.

Этап 3: испытание инструмента

Этап 2: определение содержания углерода в стали

Как определить конкретно, из углеродистой или легированной стали сделан, например, напильник? Для этого следует прибегнуть к простому старинному способу. Мастера подметили, что мелкая металлическая стружка, получаемая при обработке металла абразивным кругом, раскаляясь, дает сноп искр, имеющий для каждого металла свои характерные особенности. «Соломинки», из которого состоит сноп искр, у каждой марки стали свои особые: длинные, короткие, сплошные, прерывистые, кучные и редкие, ровные или имеющие утолщения; от каждой из них могут отделяться, порой очень обильно, мелкие яркие звездочки; в расчет принимается яркость свечения снопа искр, а также цветовые оттенки — от светло-желтого до темно-красного.

Чем выше содержание углерода в стали, тем больше в снопе искр ярких звездочек. Если сталь содержит немного углерода, например около 0,12%, то искры, выходящие из-под абразивного диска, будут расходиться веером в виде слегка изогнутых черточек желто-соломенного цвета, имеющих утолщения в середине и на конце (1, см. рис. на с. 105). Сталь, содержащая 0,5% углерода, имеющая среднюю твердость, образует примерно такие же искры, но от места среднего утолщения у них отделяется небольшое количество звездочек (2). От высокоуглеродистой инструментальной стали отделяются обильные искры со звездочками (3). У хромистой стали искры длинные, оранжево-красные; от них, как тоненькие веточки от основной ветки, отходят под разными углами короткие искорки со звездочками на конце (4). Искры у вольфрамовой стали прерывающиеся, и к тому же у них небольшие утолщения на конце (5). Хромовольфрамовая быстрорежущая сталь дает одновременно короткие и длинные искры темно-красного цвета с утолщениями на конце (6).

Виды резцов

Наиболее широко применяются следующие виды этих инструментов:

нож-косяк – инструмент наподобие сапожного ножа с коротким треугольным лезвием, угол скоса которого может быть разным, что делает его универсальным и подходящим для большого спектра работ;
стамеска – наиболее распространенный тип резца по дереву. Им выполняется основной объем работы при создании большинства резных изделий, он имеет ровное лезвие с режущей кромкой на конце, которая бывает прямой, косой, полукруглой или уголковой в форме буквы V;
клюкарза – инструмент, похожий на стамеску, с лезвием, имеющим два изгиба по сто двадцать градусов (чтобы рукоятка при работе не цепляла обрабатываемую плоскость). С разнообразными режущими частями – полукруглыми, скобчатыми, прямыми и другими;
ложкорез – резец для вырезания ложек и другой посуды, выполненный в форме кольца или полукольца с заточенной боковой гранью;
топорик – нож, похожий на немного скошенное лезвие топора, являющийся довольно универсальным инструментом, уголками которого можно делать резы как на себя, так и от себя, а серединой лезвия срезать выпуклости.
