Лебедка из стартера своими руками

Заявление на соседа по участку в суд

Если решить конфликтный вопрос с соседями в досудебном порядке по каким-то причинам не удалось, в таком случае составляйте исковое заявление о необходимости защиты ваших прав и обращайтесь в судебные органы.

Подготовьте два экземпляра искового заявления, одно из которых направьте в суд, а другое – в адрес гражданина, виновного в затоплении вашего огорода. При подаче обращения приложите документ, подтверждающий отправку заявления соседу (уведомление о вручении).

Также к заявлению приложите следующие документы:

• Подтверждение права собственности на земельный участок (свидетельство о собственности, договор купли-продажи, свидетельство о праве наследования и т. д.);
• Документ об оплате государственной пошлины за рассмотрение заявления;
• Паспорт кадастрового учета земельного участка;
• План, составленный по результатам проведения межевания земельного надела;
• Заключение независимой экспертной организации о причинах произошедшего затопления и мотивированное разъяснение экспертов;
• Ответы на обращения о необходимости пресечения неправомерных действий соседа по земельному участку, направленные органом местного самоуправления (в случае подачи жалоб в муниципалитет);
• Фото и видео материалы, подтверждающие негативные последствия произошедшего затопления огорода;
• Свидетельские показания очевидцев (владельцев соседних участков).

Рассмотрение споров с соседями в судебном порядке облагается государственной пошлиной в размере 300 рублей. Примерный период времени, требующийся на рассмотрение подобных дел от двух до трех месяцев с даты подачи заявления. В отдельных случаях в связи с выявлением осложняющих обстоятельств данный срок может быть продлен

Лебедки для автомобилей: виды

Лебедка очень часто играет роль механизма для подъема грузов. С ее помощью можно перемещать их посредством волока по горизонтали. Конструкция нужна не только для того, чтобы вытаскивать автомобили из грязи или песка, ведь есть разные ее виды, не только автомобильные, но о данном материале речь идет только о них.

Если вы планируете собирать такой механизм своими руками, то должны знать, что есть разные вариации, которые отличаются такими параметрами, как:

• технические характеристики;
• габариты;
• особенности конструкции.

На основании этих параметров есть несколько видов лебедок. Так, некоторые из них бывают ручными и представляют собой очень простую конструкцию, собрать которую своими руками не составит труда. Также они легко устанавливаются, имеют компактные параметры и не требуют больших вложений.

Но, с другой стороны, ручные изделия – самые трудозатратные. Ведь их применение требует немало физических сил. С помощью такого механизма можно перемешать грузы весом до одной тонны, но есть и исключения. Такая разновидность универсальна, в пути происходят разные случаи, и она может всегда прийти на помощь, но если ситуация слишком трудная, то такая конструкция не всегда сможет выручить.

Лебедки механического типа

Механические конструкции работают за счет силы мотора. Такой вариант достаточно надежен, но для тех, кто активно путешествует по плохим дорогам, он подходит не всегда. При большой мощности конструкция достаточно габаритная. Такие самодельные конструкции очень редко устанавливаются на автомобили, которые изначально были без лебедок, другие же машины уже оснащены механическими приспособлениями.

Электрические и гидравлические лебедки

Наиболее популярными среди автомобилистов являются электрические лебедки. Они оснащены барабаном, вращение которого обусловлено электромотором, а он, в свою очередь, питается за счет автомобильного аккумулятора. При их использовании главное — не переборщить в плане энергии двигателя и не израсходовать ее до того момента, когда вы достигнете пункта назначения. Характеристики лебедки наиболее оптимальны во всех отношениях, с их помощью можно поднимать грузы весом свыше 4 тонн. Своими руками можно сделать лебедку даже для УАЗ, которая придет на помощь в трудных ситуациях.

Наиболее сложными в отношении конструкции являются гидравлические лебедки. Они оснащены такими приспособлениями, как:

• бак;
• насос;
• приводной насос.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

• электрические;
• гидравлические;
• ручные.

у гидравлической лебёдки есть два больших преимущества

Электрический привод

она является самым популярным вариантом

Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

минусом механического привода является его габариты

Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

https://youtube.com/watch?v=1553eRBrDxY

Этап 4: Малые архитектурные формы на участке

После разметки дорожек и тропинок, но еще до укладки покрытия и начала других работ, следует завершить рельефные работы по участку.

Если на территории есть перепады высот, лучше всего сделать на ней ступеньки. Они также упростят перемещение по саду.

Продуманные с точки зрения ландшафта ступени являются несут не только функциональную задачу, но также станут привлекательным декоративным элементом.

Лестница на участке должна иметь проступи глубиной в 30-40 см и высоту ступеней 12-17 см. Если лестница получается длинной, лучше разбить ее на несколько более коротких пролетов, сделав между ними площадки.

Можно также предусмотреть на участке место для исскуственного пруда. Водоем в саду способен не только улучшить его внешний вид, но и улучшить его микроклимат и разнообразить пространство.

Возводя пруд на участке, следует помнить о том, что берега водоема не должны быть крутыми. Эффектней всего выглядят пруды на участка не овальные или прямоугольные, а неправильной, немного хаотичной формы.

Землю, вынутую из котлована, можно также использовать для устройства искусственных холмов и возвышений, либо исправления неровностей участка. С этой же целью применяют подпорные стенки. Они позволяют ограничить пределы откосов, выдвинуть на первый план растения и превратить большие косогоры в удобные террасы.

Подпорки могут быть самыми разными. Можно строить невысокие стенки на сухой кладке или штукатурить стены, элементы которых соединены цементным раствором. Если подпорные конструкции получаются слишком высокими (свыше 1,2 м), необходимо посоветоваться со специалистом, который рассчитает нагрузку сдерживаемой земли и выполнит проект укреплений.

При устройстве подпорных стенок также следует учесть, что если грунт на участке слабопроницаемый, между откосом и стеной нужно сделать фильтрующий слой (из чистого или смешанного с землей гравия) и положить на его дне дрены, отводящие воду в водосборный колодец. На хорошо проницаемой почве в этом необходимости нет и можно уложить только фильтрующий слой.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

1. Барабана с тросом.
2. Механического элемента, передающего вращение барабану.
3. Гидравлического привода.
4. Масляным насосом или компрессором.
5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Как своими силами сделать лебедку?

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

Для автомобилей, эксплуатируемых в городской черте, лебедка является вещью экзотической. А вот для настоящих вездеходов, для которых бездорожье – дом родной, это вещь номер один.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Виды лебедок

Самодельные тяговые и грузоподъемные устройства (они же электролебедки) отличаются между собой по нескольким параметрам:

Например, в качестве привода может использоваться как асинхронный двигатель, рассчитанный на питание от сети 220В, так и электромоторы с питанием 12В.

Теперь давайте рассмотрим, какие редукторы могут применяться в самодельных электрических лебедках для автомобиля или домашней мастерской.

Шестеренчатые

Самый простой редуктор состоит из двух шестерней разного диаметра (большого и малого). Как правило, ведущей является малая шестеренка, которая крутит большую.

Также к шестеренчатым редукторам относят и так называемые планетарные редукторы. Именно они чаще всего используются для изготовления самодельных электролебедок.

Червячные

Этот тип редуктора состоит из приводного вала с резьбой, который приводит в движение шестерню, установленную сверху. Оптимально использовать лебедки с червячным редуктором в гараже или мастерской.

Если перед вами стоит задача — увеличить передаточное отношение, то тогда целесообразно использовать комбинированный вариант — червячный и планетарный редуктор.

Но при этом следует помнить, что количество оборотов мотора (привода лебедки) не должно быть выше 3000 об./мин.

Если использовать более оборотистый двигатель, то масло будет кипеть, что ускорит износ ведомой шестерни.

Цепные

В некоторых случаях (правда, очень редко) может использоваться цепная передача. Устанавливаются две звездочки — большая и маленькая, которые соединяются между собой при помощи цепи.

Теперь вы знаете, как сделать лебедку с электроприводом своими руками, и какие материалы для этого можно использовать.

Осталось дело за малым — приобрести или найти у себя в гараже необходимые детали, и собрать устройство! Думаем, у вас все получится.

Источник

Виды ручных лебедок

Как мы уже говорили выше, наибольшей популярностью пользуются барабанные и рычажные устройства. Они отлично справляются со своей задачей, правда с опусканием груза могут возникнуть некоторые трудности, но они вполне решаемые.

Лебедки с рычагом, как правило, одни из самых недорогих. Они просты в использовании и ремонтопригодны.

И что немаловажно — в процессе работы не обязательно закреплять рычажные лебедки на опорной поверхности, хотя такая возможность присутствует

Обратите внимание: чем больше будет рычаг, тем меньше будет уставать рука в процессе работы. Кроме рычажных и барабанных грузоподъемных устройств, встречаются также монтажно-тяговые механизмы — они больше всего «заточены» на перемещение грузов в горизонтальной плоскости

Кроме рычажных и барабанных грузоподъемных устройств, встречаются также монтажно-тяговые механизмы — они больше всего «заточены» на перемещение грузов в горизонтальной плоскости.

В подобных устройствах отсутствует катушка, на которую наматывается трос. Плюс в том, что в данном случае можно использовать трос большой длины — например, 20-30 метров.

Ручные барабанные лебедки

Конструкция состоит из нескольких основных элементов: барабана, на который наматывается стальной трос, редуктора, металлического корпуса и рычага. Также используется стальной трос с крюком.

Можно выделить два основных вида грузоподъемных устройств — с червячным редуктором и шестеренчатые. Также различают лебедки с одним и двумя режимами скорости.

Предлагаем вашему вниманию еще один вариант самодельной лебедки барабанного типа — возможно, кому-то он покажется интересным.

Первым делом отрезаем четыре полосы толстого металла, и свариваем из них корпус самодельного устройства.

Затем необходимо будет зачистить сварные швы и просверлить отверстия во всех четырех сторонах (по центру).

Далее изготавливаем ручку-рычаг, которая крепится затем к боковым стенкам корпуса.

На следующем этапе изготавливаем барабан (катушку) и привариваем к ее внутренней стороне пару гаек. Они нужны для фиксации троса.

Барабан устанавливаем внутрь корпуса. Крепим ручку-рычаг. Надеваем на вал зубчатое колесо.

Также необходимо будет изготовить и закрепить собачку, которая будет стопорить шестеренку. В результате у нас получился храповой механизм.

Из арматуры изготавливаем крюк, и крепим его к корпусу, чтобы можно было при необходимости подвесить лебедку. Наматываем трос на барабан.

К концу троса крепим второй самодельный крюк, который можно изготовить из куска арматуры подходящего диаметра. Самоделка готова.

Подробнее о том, как своими руками изготовить механическую ручную лебедку барабанного типа из подручных материалов, а также чертежи и размеры можно посмотреть в видеоролике ниже. Это идеей поделился автор YouTube канала Creative DIY.

Советы, касающиеся сборки и эксплуатации

При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.

Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь
Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
Нужно обратить внимание на коммутацию и монтаж электрической проводки

Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей
Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.

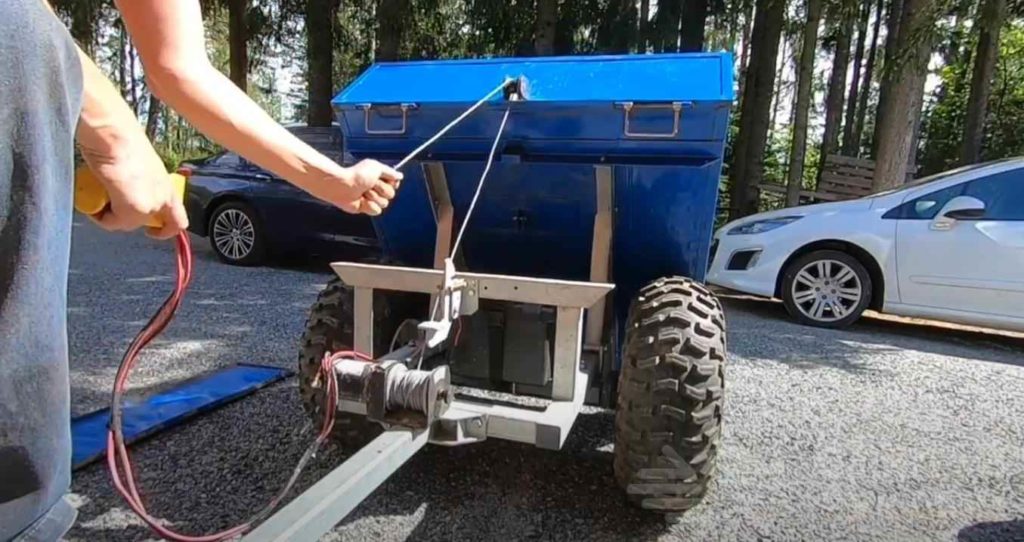

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

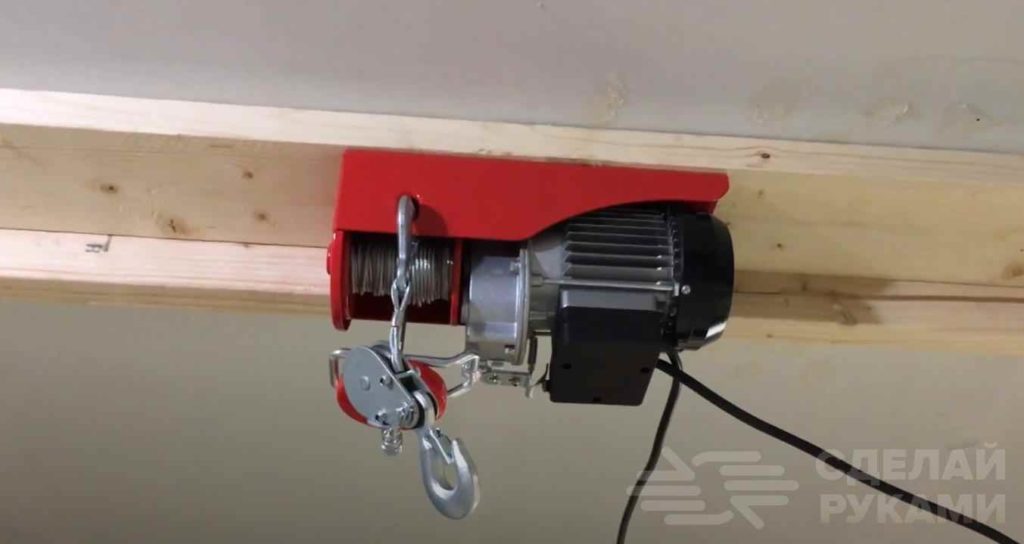

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

Монтаж лебедки на УАЗ Патриот своими руками

Автомобильная лебедка – незаменимое приспособление для тех, кто часто ездит по бездорожью. Хорошая автоматическая или механическая лебедка на УАЗ способна выручить в сложных ситуациях и помочь преодолеть возникающие в пути трудности. В специализированных магазинах можно отыскать десятки таких конструкций, однако их можно сделать и самостоятельно.

Самодельные электрические системы

Зачастую в качестве двигателей самодельных электролебедок на УАЗ используются переделанные генераторы от тракторов и различной грузовой техники, стартеры автомобилей, электродвигатели.

Учтите, что электрическая лебедка должна питаться от 12 вольт. Только в данном случае ее можно будет без проблем подключить к электрооборудованию УАЗа. Электропривод конструкции обязан обладать большой силой, высоким крутящим моментом и потреблять минимум тока

Также важно, чтобы площадка под лебедку была прочной. Это касается не только «буханок», но и любых других автомобилей

Механические конструкции

Самодельные механические лебедки, как и фабричные модели, не оснащаются движками. Вместо мотора их приводит в движение физическая сила человека. В определенной степени мощность таких лебедок зависит от длины их рычага.

Рассчитываем тяговое усиление

Чтобы самодельная лебедка была эффективной, при ее изготовлении важно принять во внимание такой параметр, как тяговая сила. Рассчитать его несложно. Допустим, что «буханка» с водителем весит 2000 килограммов

Чтобы вычислить необходимое тяговое усилие лебедки, данный параметр нужно умножить на 1.15 – коэффициент утяжеления условий

Допустим, что «буханка» с водителем весит 2000 килограммов. Чтобы вычислить необходимое тяговое усилие лебедки, данный параметр нужно умножить на 1.15 – коэффициент утяжеления условий.

Важные нюансы монтажа

1. Грамотная установка лебедки своими руками предполагает тщательную подготовку площадки. Но перед этим нужно определиться, где именно лучше установить конструкцию – спереди или сзади. В качестве площадки можно использовать кусок швеллера, который обязан идеально «встать» в автомобильную раму. Его рекомендуемые параметры: ширина – 240 мм, длина – 1 м, толщина – 6 мм, высота – 90 мм.
2. Монтируется лебедка на болты. Располагать ее нужно не под углом, а прямо, в противном случае при вытягивании автомобиля агрегат может сломаться. Блок соленоидов разумно убрать под капот или в салон. Второй вариант более предпочтителен. Ведь блок, находясь в салоне, не будет замерзать или подвергаться воздействию влаги.
3. Если вы используете не самодельную, а фабричную лебедку для УАЗ, замените ее штатный генератор на движок от автобуса «Бычок». В этом случае вы сможете быстро вытаскивать транспортное средство из ям и грязи, не «сажая» аккумулятор.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Виды

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

1. Барабан.
2. Рукоятка, которую вращает оператор.
3. Редуктор.
4. Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный

И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Функционирование таких агрегатов происходит по довольно простому принципу:

1. Оператор начинает вращение рукоятки.
2. В результате создается энергия, которая передается уже на редуктор.
3. За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.
