Лебедка своими руками

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Как своими силами сделать лебедку?

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

Для автомобилей, эксплуатируемых в городской черте, лебедка является вещью экзотической. А вот для настоящих вездеходов, для которых бездорожье – дом родной, это вещь номер один.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Источник

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
5. Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

• Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
• Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
• Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

ВАЖНО! Нередко в роли двигателя применяется генератор от большегрузного транспорта, трактора или любой подходящий по крутящему моменту электромотор. Важно, чтобы такой двигатель потреблял минимум энергии, в противном случае аккумулятор быстро сядет

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.

Пошаговая инструкция по изготовлению электролебедки из стартера

Когда все необходимые детали собраны, то можно приступать изобретательству. Велосипед заново придумывать, конечно же, никто не будет, но предстоит немного пораскинуть мозгами. И так, у нас есть все необходимые детали, чертежи, схемы, немного проводов, болтов и желание – можно приступать к изготовлению лебедки из стартера своими руками.

ШАГ 1 : стартер. Разбираем стартер. Для изготовления лебедки не нужно втягивающее электромагнитное реле. Снимаем его сразу, и переходим к разбору самого двигателя. Снимаем переднюю крышку стартера и привод включения (бендикс). Пока стартер разобран на части, то можно обслужить его. Заменить или смазать подшипники и заменить щетки. Собираем стартер в обратном порядке, только без передней крышки и бендикса.

ШАГ 2 : редуктор. Подготавливаем понижающий редуктор для самодельной лебедки своими руками. Его также стоит обслужить. Чистим и смазываем весь механизм. В принципе никаких других манипуляций с ним делать не нужно. Оставляем его в покое, и отправляемся делать переходную муфту для того, чтобы подружить наш редуктор с двигателем стартера.

ШАГ 3 : соединяем редуктор и стартер. Для изготовления лебедки из стартера нужно «подружить» шестереночный вал редуктора и вал стартера. Соединить два шестереночных вала можно при помощи переходной муфты или просто приварить один вал ко второму (что мы и сделали).

ШАГ 4 : защитный кожух. Для того чтобы закрыть пространство между редуктором со стартером нам необходимо сделать защитный кожух. Для этого нужно найти трубу подходящего диаметра. Напомним, что диаметр стартера 2101 равен 82,5 мм. Берем трубу (в нашем случае это г/к труба, диаметром 83 мм), отрезаем нужный кусок трубы. Примеряем его к стартеру и редуктору. Электродвигатель стартера имеет ровный край, а край понижающего редуктора имеет характерные выступы. Делаем соответствующие пазы в трубе. После этого у нас получается единый корпус самодельной лебедки из стартера.

Ну, редуктор с мотором стартера мы сдружили, осталось сделать барабан для наматывания стального троса и привод от редуктора к барабану. Для этого дела, нам нужно подобрать подходящее шестереночное колесо и вал. Отправляемся на поиски всего этого добра, и снова в гараж. Ведь электрическая лебедка сама себя не изготовит!

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Делаем лебедку своими руками

Вам понадобится:

• Труба прямоугольного сечения для выполнения рамы;
• Труба или готовый вал для барабана;
• Листовой металл для дисков барабана, толщина 3 мм;
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
• Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
• Большая и малая звездочки и цепь;
• Ступицы для крепления барабана на валу и для крепления вала к раме;
• Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
• Трос нужной длины с карабином на конце;
• Сварочный аппарат и электроды;
• Болгарка с отрезным и шлифовальным диском;
• Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

1. По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

2. Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.

3. Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.

4. Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.

5. Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.

6. Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.

7. Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.

8. Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.

9. Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно  будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

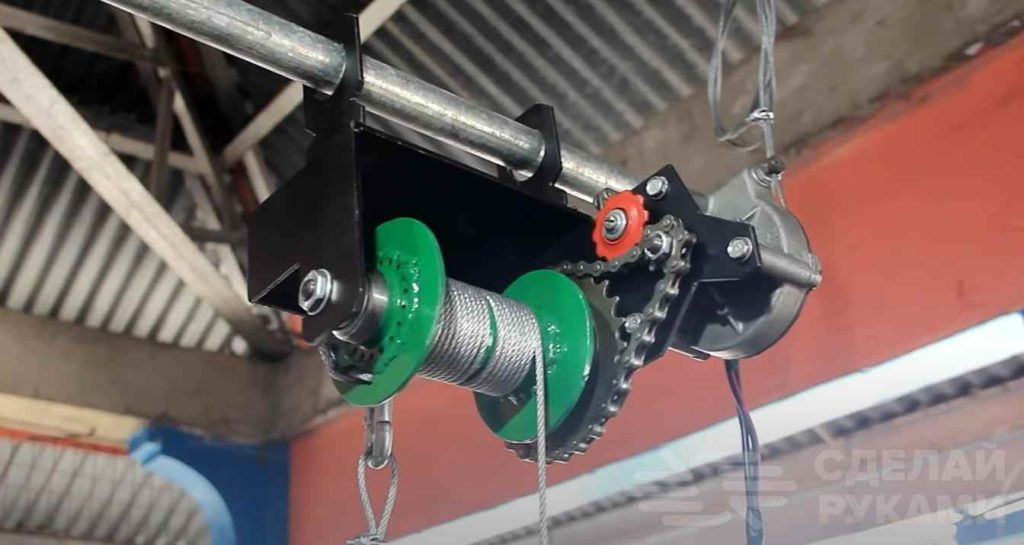

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

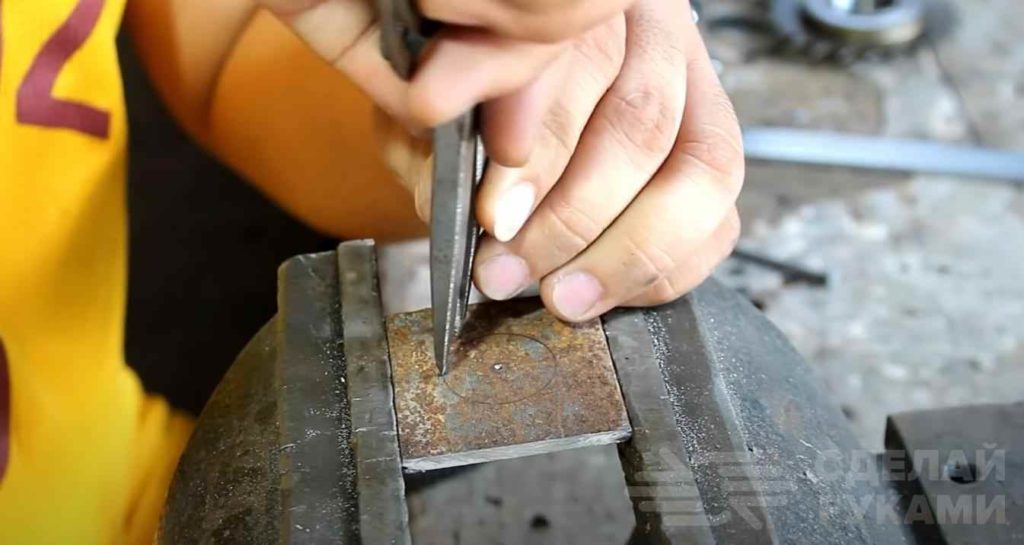

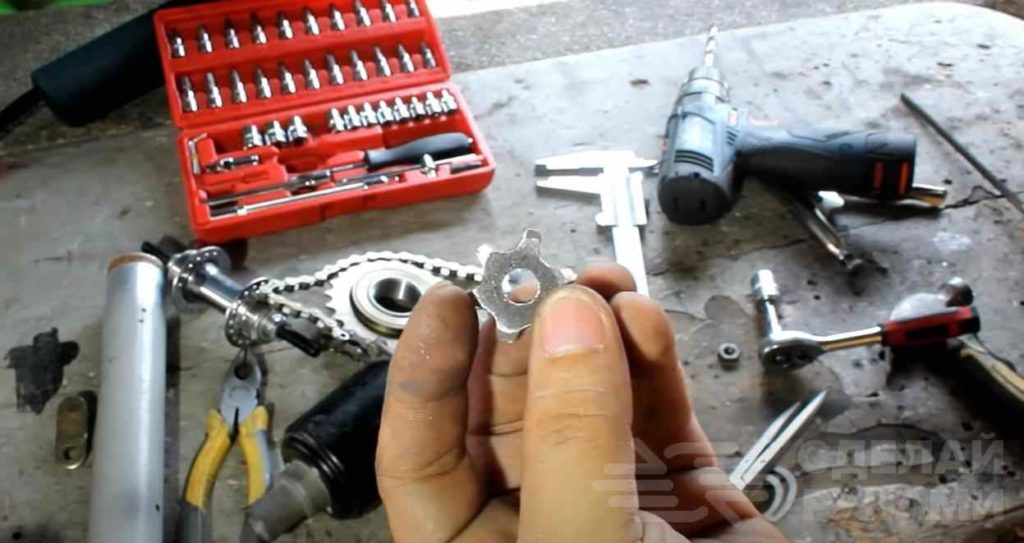

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

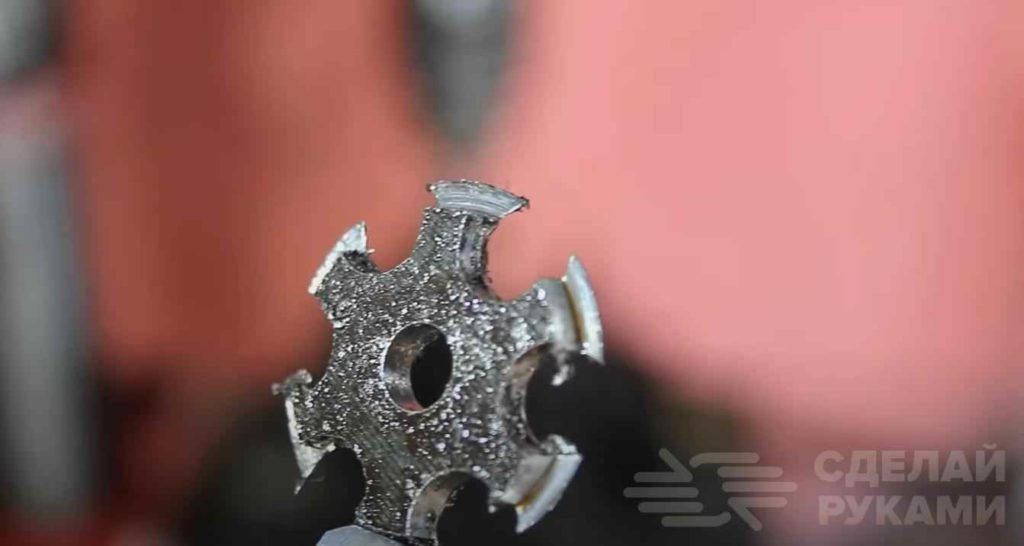

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

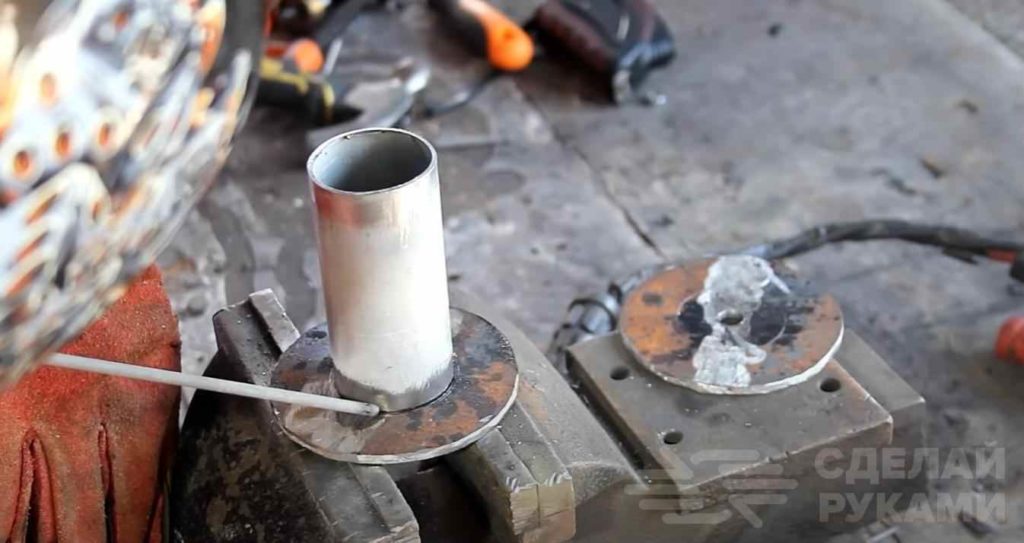

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

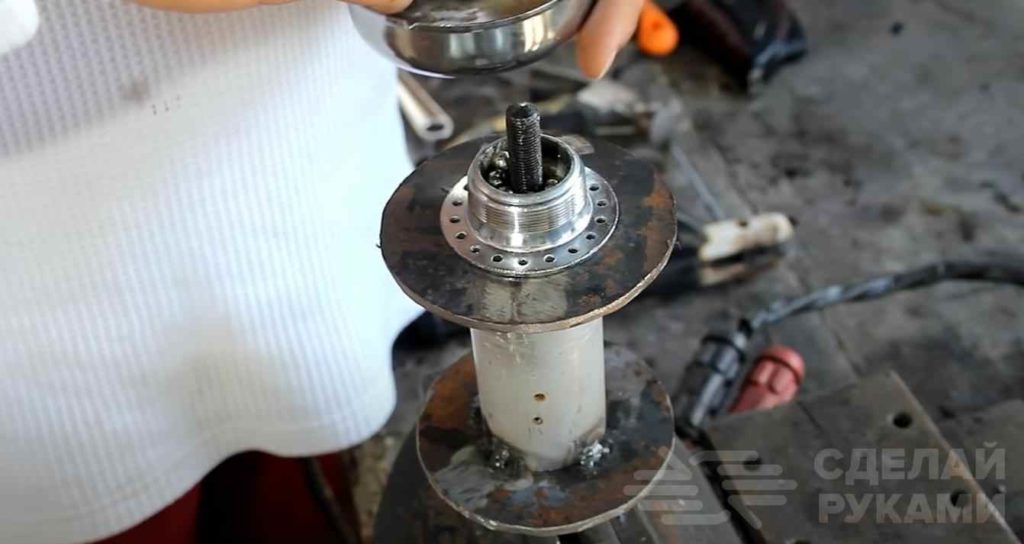

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

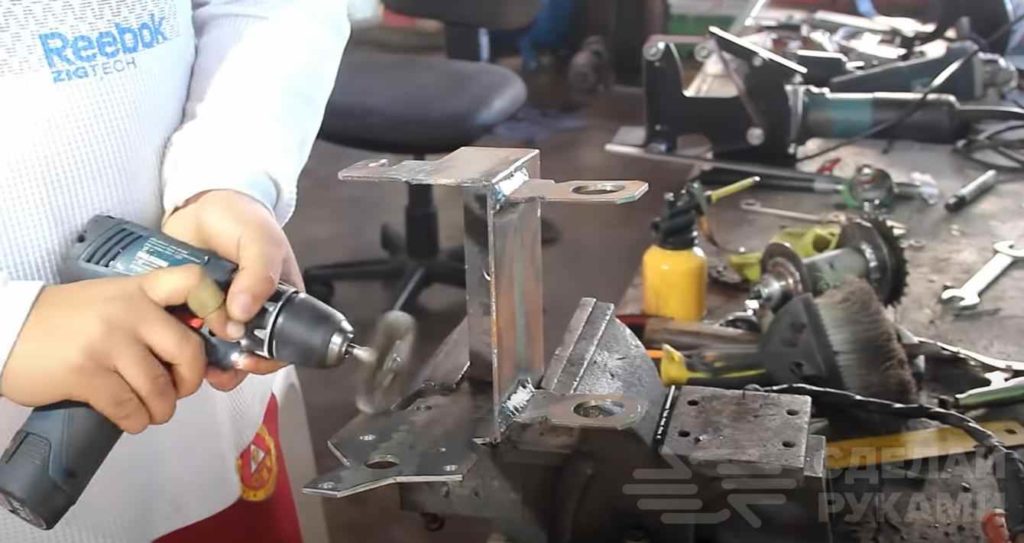

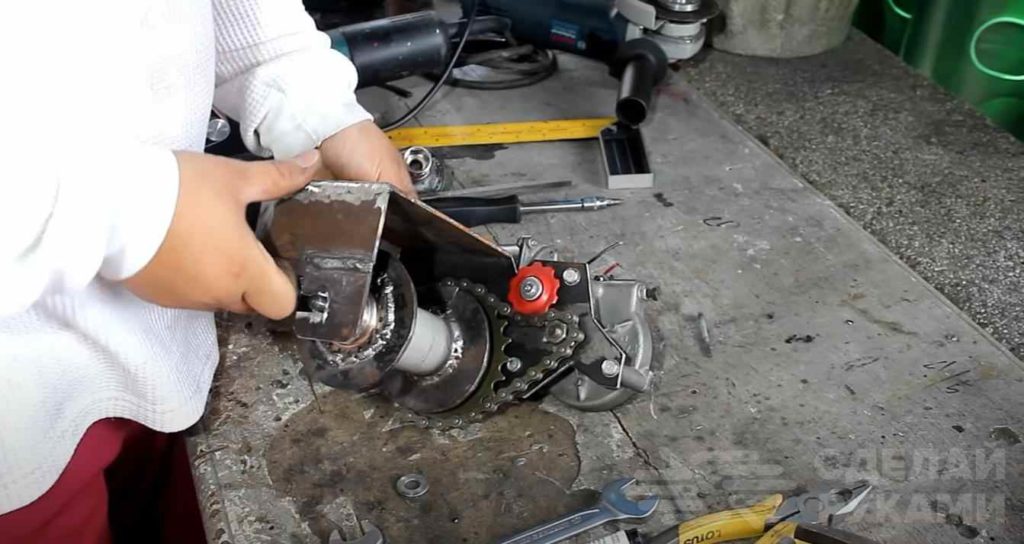

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

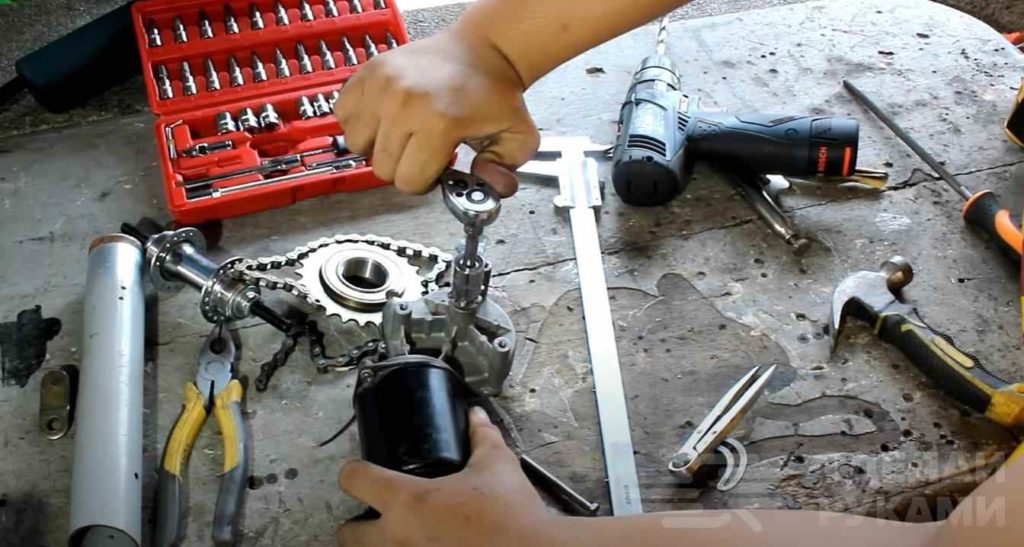

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

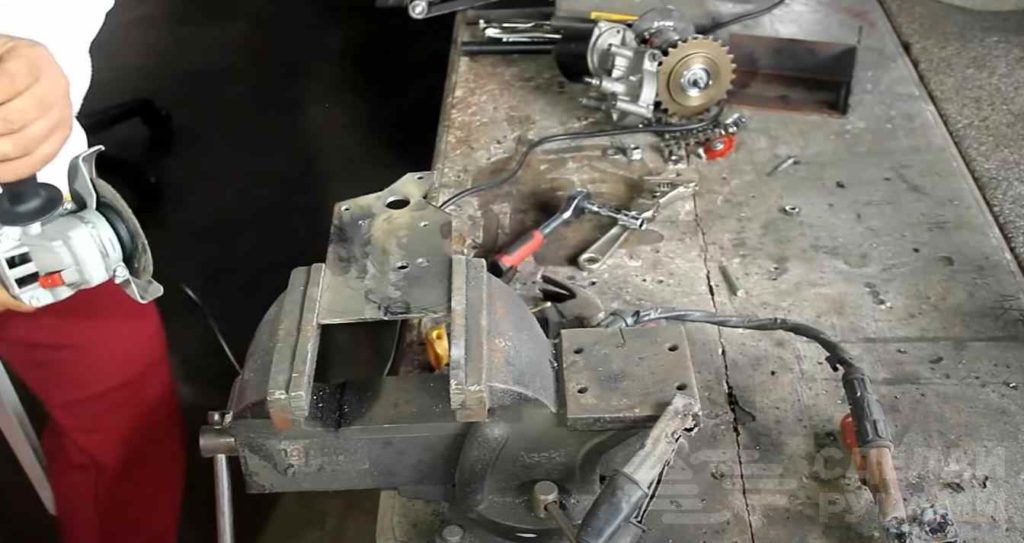

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

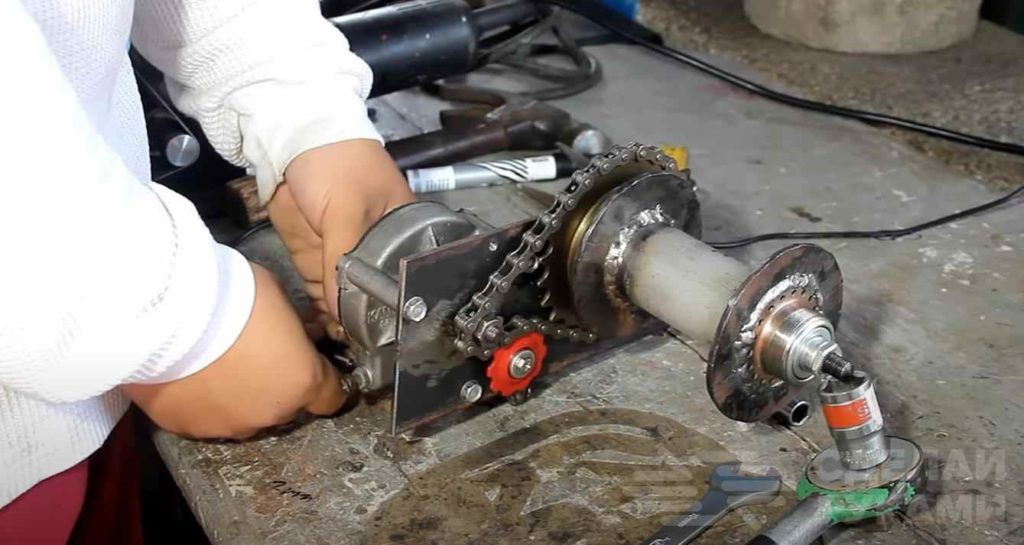

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

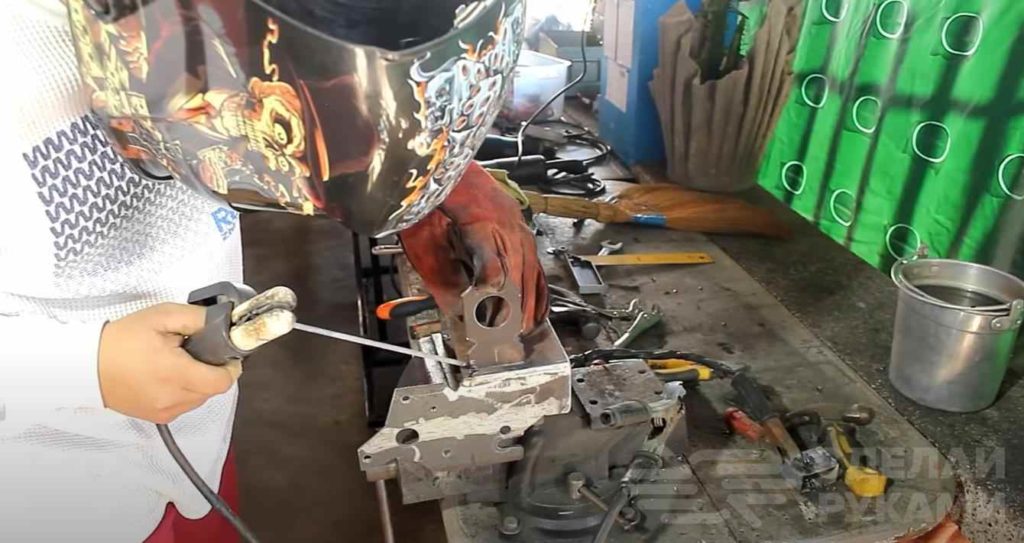

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

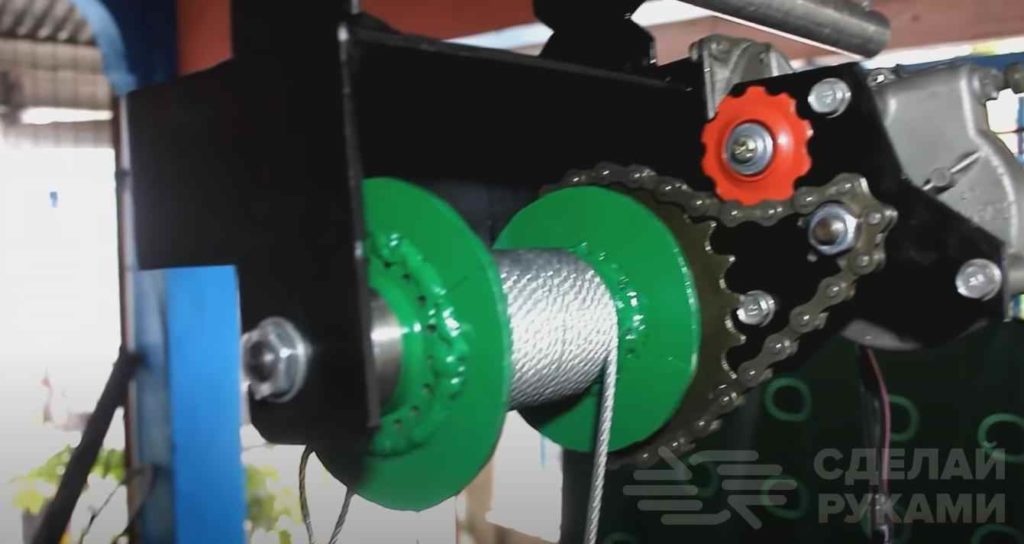

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.
