Приспособление для распиловки бревен бензопилой: учимся изготавливать своими руками

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Устройство и принцип работы магнитной измерительной системы

Принцип работы магнитной измерительной системы заключается в определении местоположения магнитного датчика относительно нулевой отметки магнитной линейки путем определения направления и величины (напряженности) магнитного поля.

Магнитная линейка представляет собой многослойную ленту, состоящую из подложки с нанесенным на нее магнитным слоем и защитного покрытия. С изнаночной стороны на магнитную линейку наносится адгезивный (клеящий) слой, защищенный воздухонепроницаемой пленкой.

Магнитный слой определяет характеристики магнитного поля линейки — оно зависит от количества магнитных полюсов (масштабных штрихов) в магнитном слое и расстояния между ними.

Расстояние между полюсами магнитов напрямую влияет на скорость считывания данных магнитным сенсором и определяет быстродействие системы и ее номинальные рабочие скорости. Разрешающую способность, т. е. абсолютную точность измерений*, обеспечивает чувствительность магнитного датчика. Зависимость разрешающей способности от скорости обычно приводится в технических описаниях изделий (каталогах производителя).

Скорость поворотных перемещений определяется, соответственно, как скорость сдвига магнитных полюсов относительно считывающей головки.

*Угловое перемещение может измеряться в угловых минутах или секундах. 1 угловой секунде соответствует условно линейное перемещение в 1 мкм по дуге окружности с радиусом 206,25 мм.

Последовательность действий

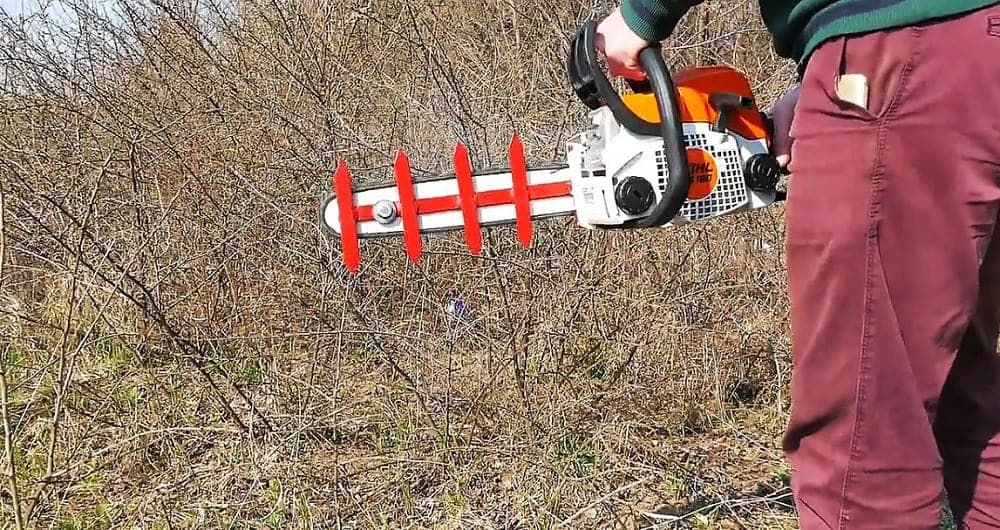

Чтобы сделать кусторез из бензопилы, необходимо создать специальную насадку-гребёнку. Она сможет стричь лишнюю растительность, которая при этом не сможет соскальзывать с цепи. Разберём подробнее последовательность этапов, из которых будет состоять работа по переделке:

1. Чтобы начать работать с пилой, необходимо снять с неё защитный чехол.
2. Исходя из длины полотна, подбираем отрезок стали соответствующей длины и ширины.
3. Намечаем его на равные участки.
4. Для зубьев делаем разметку транспортиром с углом 45 градусов.
5. Зажимаем заготовку в тисках и отрезаем лишнее болгаркой.
6. По итогу у нас получается насадка на бензопилу с расположенными на ней зубчиками.
7. Их можно зачистить напильником либо на шлифовальном оборудовании.
8. Из аналогичной полоски стали делаем продольную шину для фиксации насадки.
9. Делаем разметку под отверстия креплений и высверливаем их в заготовке.
10. Проверяем правильность замера расстояния между зубьями.
11. Зубья привариваем сварочным аппаратом строго перпендикулярно к продольной шине.
12. Осталось закрепить готовую конструкцию к полотну при помощи затяжных болтов и гаек.

Как только будет готов самодельный кусторез, можно приступать к его практическому тестированию. Во время стрижки каждая ветка должна оказывать между зубьями. Благодаря грамотно продуманной фиксации она будет срезаться, но не уходить в сторону, минуя зубья. Таким образом, удаётся избавиться сразу от нескольких веток на дереве или кустарнике.

Нехитрые переделки позволяют обычную бензопилу превратить в триммер, хотя изначально она не предусмотрена под выполнение такого функционала. При этом бензиновая коса способна работать на высоких оборотах, что гарантирует её высокую эффективность, но накладывает и большие требования в плане безопасности.

Как выбрать станок для заточки цепей бензопил?

Чтобы выбрать станок для заточки цепей бензопил, нужно изучить несколько его важных характеристик. В их число входит:

• мощность – каждый электростанок оборудован мотором, который получает питание от электрической сети. Лучше всего покупать аппараты с более высокой мощностью. Эти устройства имеют солидный рабочий ресурс и легче переносит значительные нагрузки;
• скорость оборотов штатного шпинделя – от этого параметра зависит скорость восстановления гарнитуры. На практике чем выше эта характеристика, тем быстрее будет выполняться заточка. Для нечастого, но регулярного использования подойдет машинка со скоростью вращения имеющегося шпинделя около 3 тыс. об/мин. Для постоянной интенсивной эксплуатации лучше выбирать станки, в которых шпиндель способен вращаться на скорости от 4800 до 7500 об/мин;
• диаметр круга для заточки гарнитуры – от этого параметра зависит спектр применения аппарата. Машинка для заточки цепей бензопил, в которой штатный круг имеет диаметр до 105 мм, может использоваться в хозяйстве. Также встречаются станки, в комплектацию которых входит диск с диаметром до 400 мм. Это оборудование используется преимущественно на крупных машиностроительных предприятиях;
• дополнительные опции – среди них выделяется возможность поворота штатной головки для шлифования. Поворачивая деталь в разные стороны, и меняя угол заточки, владелец пилы получает возможность равномерно обработать затупленные зубья пильной гарнитуры.

Как установить насадку?

Разберемся с процессом установки насадки подробно. Придерживаться нужно такого алгоритма действий.

1. Очищаем бензопилу сжатым воздухом. Для этого понадобится демонтировать защитную крышку сбоку, направляющую, а также цепь. При помощи компрессора продуваем спрессованные кусочки древесного материала. Это необходимо для того, чтобы при демонтаже сцепления они не попали в подшипник.
2. Демонтируем свечу зажигания, вставляем чистую ветошь в ход поршня или же протягиваем в цилиндр плотную веревку, чтобы застопорить поршень, после чего снимаем коленчатый вал и откручиваем сцепление.
3. Теперь ориентируемся на тип шкива приспособления. Вам понадобится либо снять сцепление с коленчатого вала, чтобы на посадочное место установить насадку, либо поставить шкив на место главной звезды.
4. Проводим сборку инструмента в обратном порядке.
5. Устанавливаем болгарку. Ее крепим вместо направляющей. Здесь достаточно закрепить приспособление на пару винтов, после чего крепится на место боковая защитная крышка.

Обратите внимание на сопоставление штока регулируемого винта с отверстием приспособления. Если отверстие и шток разные, то натяжка ремня невозможна

Если все совпало, перейдите к последнему шагу – проверьте натяжение ремня.

https://youtube.com/watch?v=vOG7mwrt8Jw

https://youtube.com/watch?v=PO-yxMWpHlQ

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Бензопила — инструмент, который предназначен для заготовки дров и должен быть в каждом хозяйстве. Специальное приспособление для бензопилы поможет увеличить потенциал инструмента. Если дополнить устройство специальными насадками, из него получится лодочный мотор, дровокол и многое другое.

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно! Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.

Пилорама Логосоль

Данный тип лесозаготовительного оборудования подойдет для небольшого строительства, так как существенно упрощает и ускоряет процесс распиловки древесины. Однако сделать такой станок своими руками достаточно сложно.

Чтобы сделать каретку для бензопилы и станину своими руками, потребуются чертежи данной конструкции. Они прилагаются ниже вместе с фото готового станка.

Как видно из предлагающихся чертежей, аппарат состоит из трех основных частей:

• Каретка для бензопилы.
• Направляющие для плавного и ровного перемещения каретки.
• Блок подачи бревен.

С изготовлением каретки мы разобрались в прошлом примере. Можно использовать данную конструкцию, однако ее необходимо доработать. Потребуется установить на раму колесики и ограничительный механизм. Благодаря им каретка сможет легко перемещаться по направляющим и не слетит во время распиливания бревен.

Сами направляющие должны быть выполнены из крепкого и износостойкого материала. Для самодельной пилорамы рекомендуется использовать обычные железнодорожные рельсы. В зависимости от предпочитаемых размеров станка, выбирают нужную длину рельсов. При необходимости они свариваются между собой, а швы зачищаются, чтобы избежать больших перепадов. В дальней части рельс приваривается упор для бревна. Он не позволит ему съезжать в процессе распиловки.

В качестве примера основных узлов конструкции использованы чертежи компании Логосоль – официального производителя деревообрабатывающего оборудования по всему миру.

Блок подачи бревен является одной из сложнейших частей этого устройства.

• Во-первых, он должен регулировать высоту подъема бревна. Для это на поднимающие устройства устанавливается зубчатая рейка. Перемещение выполняется ручкой, которая приводит в движение зубчатое колесо. Ограничить обратное движение поднимающей части можно храповым механизмом.
• Во-вторых, необходимо ограничить бревно, чтобы оно не скатывалось на бок. Сделать это достаточно просто. Можно воспользоваться уголками из любого прочного материала, которые подкладываются под древесину и не дают ей смещаться. Также можно предусмотреть более крепкие фиксаторы, прикручиваемые напрямую к блоку подачи бревен. Но тогда могут возникнуть проблемы с их регулированием под разные размеры дерева

Далее останется только собрать станок в единую конструкцию. После этого можно будет использовать его для заготовки больших партий древесины. На этом видео показан станок в рабочем состоянии:

Виды приспособлений для распиловки древесины бензопилой

Любой желающий может собрать самодельное оборудование для роспуска древесины бензопилой.

В зависимости от принципа и направления реза, конструкции для роспуска леса делятся на:

оборудование для поперечного распила – используется при изготовлении небольших декоративных изделий из древесины: предметов комнатной и садовой мебели, деревянной посуды, фигурных украшений для придомового и приусадебного участка;

конструкции для продольного распила леса – чаще всего эксплуатируются строителями и ремонтниками. Основная задача этих приспособлений – получение ровных досок разной длины и толщины.

Оба типа приспособлений отличаются друг от друга по габаритам и требуют для изготовления бензопилы с разными возможностями и характеристиками. Конструкция для поперечного распила обладает небольшими размерами и для ее изготовления подойдут пилы мощностью от 2 до 3,5 л. с. Распиловка бревен на доски бензопилой требует более мощного и выносливого бензоинструмента. Пила должна обладать солидным запасом тяги и эффективной системой охлаждения – в противном случае возрастет риск ее перегрева и серьезной поломки. Такая конструкция чаще всего обладает достаточно большими габаритами, поэтому ее сложно перевозить между участками.

Устройство заточного инструмента

Заточить бензопилу можно вручную, используя круглый напильник, механическим путём, например, воспользовавшись болгаркой, или автоматически – на специальном заточном станке.

Третий вариант считается оптимальным, и им может воспользоваться любой человек, даже если он до этого не сталкивался с правкой пильной гарнитуры. Ручная заточка отнимает массу времени, а восстанавливать остроту зубьев болгаркой могут только квалифицированные мастера, знающие технологические особенности этого процесса.

Выбрать подходящий станок для заточки цепи бензопилы несложно: оборудование представлено в широком ассортименте и реализуется в разных ценовых категориях.

По способу управления точильные станки подразделяются на ручные и автоматические. В первом случае все операции выполняются вручную, зато такие агрегаты не требуют подключения к электросети, обладают компактными габаритами и мобильностью. Второй вариант – стационарные конструкции (электрические станки), которые в зависимости от мощности и диаметра абразивного круга могут использоваться в домашнем хозяйстве и на производстве.

Независимо от производителя, конструкция заточных станков с электродвигателем включает 3 основных узла:

• станина, на которой расположены клавиша запуска, шкала угла заточки и ограничитель глубины;
• заточной инструмент – диск с абразивным покрытием, вращающийся на шпинделе;
• установочный клин – фиксатор для цепи, оснащённый крепёжными элементами.

Принцип действия прост: цепь устанавливается в держателе, выставляется необходимый угол заточки. Станок включается, и абразивный диск подаётся на зубья пилы. Шлифовка осуществляется при помощи специальной рукояти. Зубья затачиваются последовательно по стандартному шаблону.

Как посчитать звенья

Многие пользователи не знают, как правильно посчитать количество звеньев цепи, хотя делается это достаточно просто. Считать лучше по хвостовикам. Для того чтобы не сбиться при подсчете, хвостовик с которого начинаете считать, нужно пометить. Сделать это можно маркером или приклеив на него бумажку.

Второй вариант подсчета — считать количество соединительных звеньев. Быстрее считать парно, для этого цепь нужно размотать, сложить пополам и разложить на ровной поверхности, например, на столе.

Важно! При подсчете не критично ошибиться на одно звено в большую сторону. Если недосчитаться одного звена, то при выборе и покупке запасной цепи можно сделать ошибку и приобрести короткую цепь, установить которую на бензопилу будет невозможно

Тюнинг бензопилы: Двигатель

Турбонаддув на бензопилу

Бензопила с турбонаддувом для увеличения мощности. На видео показано, как бензопила с турбонаддувом быстро, легко и точно режет толстое бревно. Такая бензопила с турбонаддувом стоит $3000. Но за модернизацию бензопилы Штиль турбонаддувом Wren Turboprop надо платить — такая бензопила жрёт в 4 раза больше топлива, чем такая же бензопила без турбонаддува.

Увеличить степень сжатия

Как увеличить степень сжатия бензопилы – снять цилиндр с картера, удалить паронитовую прокладку, вырезать прокладку из тонкой алюминиевой пивной банки, хорошо обжать. Из-за увеличенной степени сжатия увеличится мощность, но надо перейти на 95-й бензин и тяжелее будет заводить (тяжелее повернуть мотор из-за увеличенной компрессии).

Поршневая группа фирмы Мале

Немецкая поршневая фирмы MAHLE. Поменять заводскую поршневую на поршневую группу Мале. Она имеет высокую износостойкость, лёгкость хода, высокое качество материалов и изготовления. Поршневая Мале имеет соответствующую маркировку и покрытие желтоватого цвета из карбида кремния (разработка BMW).

Карбюратор с микропроцессором

Карбюратор бензопилы с системой AutoTune.

Узнать подойдёт ли карбюратор Хускварна с системой AutoTune на вашу бензопилу. Если сечение впускного коллектора и крепление карбюратора позволяют, то купить карбюратор Хускварна с системой AutoTune (с микропроцессором). Это улучшит все показатели работы бензопилы, особенно в критических условиях – плохое топливо, перегрузки, температура воздуха (жара или мороз) влажность, разрежение воздуха (высота над уровнем моря) забитые фильтра (воздушный и/или топливный) и т.д. Карбюратор автоматически подправляет подачу и обогащение топливной смеси (изменяет соотношение воздуха и топлива в рабочей смеси в зависимости от дополнительных факторов, влияющих на процесс пиления). Также бензопилу с таким карбюратором мастер сервисного центра Хускварна может подключить к компьютеру и сделать электронную диагностику бензопилы с карбюратором Хускварна с системой AutoTune.

Декомпрессионный клапан

Декомпрессионный клапан бензопилы

Заказать у дилера Хускварна декомпрессионный клапан бензопилы. Затем снять цилиндр со своей бензопилы и нарезать резьбу в верхней части камеры сгорания по размерам, снятым к купленного декомпрессионного клапана (шаг резьбы и длина резьбы). Нанести термостойкий герметик на резьбу клапана и закрутить декомпрессионный клапан в подготовленное отверстие. Декомпрессионный клапан бензопилы предназначен для облегчения пуска холодной бензопилы. Перед заводкой надо нажать на декомпрессионный клапан, чтобы открыть его, чтобы поршень легко двигался из-за отсутствия компрессии (декомпрессия). Когда бензопила заведётся, декомпрессионный клапан закроется автоматически от возросшего давления в цилиндре.

Электрический стартер

Электрический стартер для бензопилы

(аккумуляторный, проводовый, электродрель через переходник), как в статье «Настройка триммера. Тюнинг» (читай статью и см. видео). Чтобы бензопила заводилась электростартером, надо, кроме стартера, заказать гнездо для установки на бензопилу, чтобы в это гнездо подключать съёмный электростартер.

Установить на бензопилу зимний комплект

Зимний комплект бензопилы

• Резиновая накладка на заднюю крышку, позволяющая сохранять тепло двигателя (как на Штиль 260 или Хускварна 365).
• Пластмассовая деталь под задней крышкой, направляющая горячий воздух от цилиндра на карбюратор и воздушный фильтр.
• Крышка, закрывающая нижнюю часть воздухозаборника — если поставить бензопилу в снег, то решетка воздухозаборника не забьется снегом, и чтобы ограничить поступление холодного воздуха.

Спортивный поршень

Купить и установить спортивный поршень (облегчённый, с 1-м кольцом) для резкого разгона и меньшего трения (выше обороты), и соответственно, выше мощность. Недостаток: меньше ресурс мотора (раньше падает компрессия).

Поршневые кольца

Заменить поршневые кольца на китайской бензопиле GreenTec БЦ-0112 можно на поршневые кольца от бензопилы «Дружба». Только надо на токарном станке расточить под них канавки в поршне. Сначала будет греться, но после обкатки все нормализуется. Говорят, мощности прибавляется заметно.

Усиленное сцепление

Новое усиленное сцепление из Германии для бензопилы

STIHL 090 (как автомобильное). В розничную продажу не поступает — детали тюнинга. Прямое сцепление с ОБЯЗАТЕЛЬНОЙ кнопкой на рукоятке — отпускаешь пилу — пила глохнет, т.к. разрывается цепь зажигания.

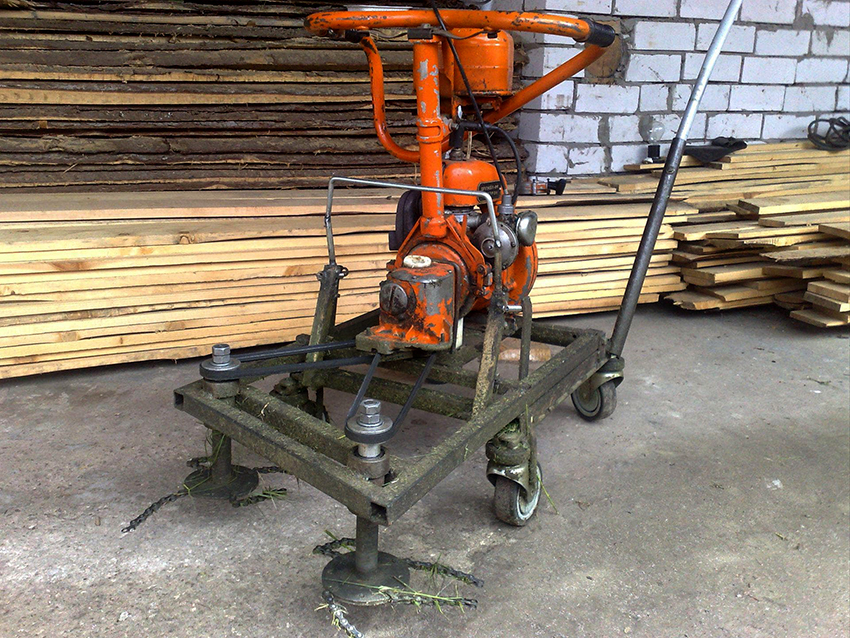

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Мопед из бензопилы

Стоит у вас, к примеру, в подвале старенький, всеми забытый велосипед. Или наоборот — почти новый горный красавец. Вот только не очень хочется утруждать себя вращательными движениями ног. А почему бы не превратить его в мопед? Решить этот вопрос можно, просто-напросто прикрепив мотор из бензопилы «Дружба». Своими руками сделать такую конструкцию не составит особого труда.

Первым делом крепится под седлом мотор. Затем нужно вырезать педали, заменив место их крепления со звёздочкой на шестерню, которая, в свою очередь, соединяется цепью с мотором, прикреплённым над ней. Для бензобака лучше сварить рамку, после чего прикрутить её вместе с бачком на основу. Скорость подачи бензина будет регулировать опять же тросик, идущий от мотора к рулю. Совсем не помешает в такой конструкции выхлопная труба, дабы не испытывать нервы тех, около кого вы будете проезжать. Её проще всего изготовить так: отрезок трубы набиваем минеральной ватой, затем соединяем с мотором в точке выхлопа газов и монтируем на раму.

https://youtube.com/watch?v=BH4zPlWArEM

Установка цепного элемента



Первое, с чем сталкивается пильщик – необходимость установить цепь. Элементарная операция, подробно описанная в инструкции, на интернет-сайтах, озвученная видеоблогерами, зачастую производится с ошибками, приводящими элементы пиления в негодность за минимальный срок. Автор канала «Ремонт Nick TV» покажет последовательность сборки гарнитуры, научит распрямлять звенья, проверять степень натяжения, пояснит, зачем нужен тестировочный пропил и повторная проверка, почему следует при фиксации удерживать носок шины в приподнятом состоянии, чем прочищать маслоподающее отверстие.
