Гибочное приспособление для проволоки своими руками

Приспособление для скрутки проводов

Для ее сборки нам понадобятся самые простые и вполне доступные изделия:

• стальной болт;
• большая плоская шайба;
• гроверная шайба;
• самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.

Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.

Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.

В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.

Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.

Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.

Провода, увлекаемые шайбой, скручиваются в плотную «косичку».

Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.

Проблема размотки проводов и кабелей

Скорее всего, вы как-то связаны с электромонтажом и понимаете проблему размотки кабелей и бухт проводов, которые продаются длинной и по 500 метров.

Большинство специалистов разматывают провода вручную – а это очень трудоёмкий и время затратный процесс.

Поэтому профессионалы свих отраслей используют специальные приспособления для раскатки проводов и кабелей.

Широкую популярность добыли устройства компании Uniroller.

Однако данные приспособления имеют большую стоимость, и многие специалисты не могут себе их позволить.

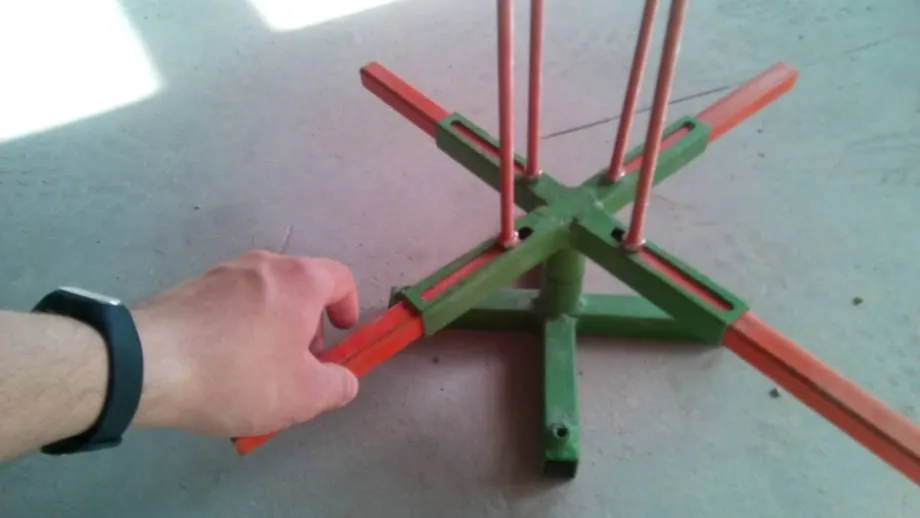

Следовательно, стали популярны различные самодельные конструкции для размотки кабелей и проводов, которые к тому же изготавливаются всего за 30 минут от силы и не менее эффективны, чем те же фабричные от Uniroller.

Поэтому ниже я хочу вам рассказать про три вида самодельных разматывателей проводов и кабелей.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Разновидности шипованной ограды

Для изготовления колючей изгороди используется:

• оцинкованная проволока, имеющая острые шипы по всей своей длине. По Госстандарту ее толщина составляет 2,8 мм. Это самая простая защитная конструкция, предназначенная для бытового использования — например, для сооружения забора из колючей проволоки на даче, ферме;
• армированная лента из стальной полосы, оборудованная острыми лезвиями. Она бывает прямой (АКЛ) и скрученной (АСКЛ), используется как на частных, так и государственных, промышленных объектах.

Армированная колючая лента может быть представлена в виде:

• плоской ленты;
• сетки с ромбовидными ячейками;
• объемных спиралей разного диаметра (спираль Бруно);
• шипов, крепящихся на готовое ограждение.

Отечественные предприятия изготовляют различные виды «колючки», но наиболее узнаваемыми и распространенными на рынке являются изделия брендов «Егоза» и «Гюрза».

Забор с колючей проволокой может быть представлен в виде:

• столбов с натянутой между ними «колючкой»;
• обычной ограды, поверх которой установлено защитное сооружение. Например, есть разновидность сетки гиттер, оснащенной Г- или Y-образными кронштейнами для закрепления на них колючей проволоки.

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

• полихлорвиниловые трубки;
• изоляционную ленту;
• термоусадочные трубки;
• специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Польза шуруповерта

Шуруповертом можно не только закручивать крепежные элементы, такой прибор пригоден и для выполнения скрутки проводов. При этом есть три способа, как это можно сделать. В первом случае каких-либо дополнительных приспособлений не потребуется.

Как обычно, для начала стоит очистить участок проводов от изоляции и зачистить их. Немного скрутить концы, просунуть их в патрон прибора и зажать. Теперь остается начинать раскручивать шуруповерт (нажимая кнопку, при этом держа обороты несильными), держа провод (можно плоскогубцами). В завершении остается только срезать кончики.

Для второго способа скрутки проводов шуруповертом пригодится одна полезная вещь – в гайку продевается болт и скрепляется гайкой с другой стороны. При этом вокруг него нужно просверлить несколько небольших отверстий (не более 5, поскольку скручивать большее количество жил проблематично).

В патроне шуруповерта следует закрепить уже самодельное приспособление. Затем жилы проводов вставляют в отверстия (желательно напротив друг друга) и далее действует тем же путем – включаем прибор, который своим вращением делает нужную скрутку. В конце также следует откусить оставшиеся излишки.

При этом стоит заметить, что при использовании самодельного приспособления для скрутки проводов соединение получается более качественным – жилы прижаты плотнее.

Третий способ связан с использованием изолирующего колпачка СИЗа. Он так же, как и приспособление выше, зажимается в патроне шуруповерта. Дальнейшие действия нам уже знакомы – вставить жилы в СИЗ, включить прибор.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

https://youtube.com/watch?v=RGjEm3Pa2Nc

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать колючую проволоку?

Для обустройства непроходимого забора на дачном участке можно самому сплести несколько метров «кусачей» изгороди. Дорогая колючая проволока «Егоза» требует использования заготовок из полосы, но можно обойтись более дешевым вариантом, в котором шипы накручиваются из кусочков провода. Инструкция по изготовлению такой ограды крайне проста:

1. В качестве основы используется крепкий одножильный провод диаметром до 2,5-3 мм.
2. Две жилы нужной длины скручиваем между собой для получения основы в виде толстой косички.
3. Зубилом наискосок рубим заготовки для шипов длиной до 15 см.
4. Находим отрезок уголка с полками от 20 мм.
5. Сверлим в одной полке отверстие диаметром чуточку больше, чем два диаметра используемой проволоки.
6. Зажимаем уголок в тисках.
7. Две заготовки для шипов складываем вместе, немного смещая их по длине.
8. Закладываем заготовки в отверстие и с помощью трубки накручиваем их на основную жилу.
9. По окончанию шипы должны торчать на колючей проволоке наружу одинаково с обеих сторон.
10. Продолжаем накручивать шипы на основу через равные промежутки.

Монтаж колючей проволоки

Шиповатую изгородь можно крепить поверх основной или использовать самостоятельно в виде спиральной ограды прямо по земле. Даже решив вопрос, чем перекусить колючую проволоку с помощью мощных клещей или ножниц, злоумышленникам нужно будет перерезать ее сразу в нескольких местах для образования безопасного прохода. Для установки забора используются кронштейны следующих разновидностей:

1. Прямые .

Г-образные – для крепления «колючки», установленной под углом наружу или внутрь по отношению к основной стенке.

Y-образные – для оборудования объемной спиралевидной ограды.

Полукруглые – для создания спиралевидных барьеров.

Как натянуть колючую проволоку?

Монтаж производится крайне аккуратно и обязательно в крепкой защитной одежде. Забор из колючей проволоки в виде спирального барьера устанавливается по следующей технологии:

1. Сваркой или болтами крепим кронштейны к основному забору.
2. Натягиваем с помощью лебедки протяжку из мощного провода для предотвращения провисания «колючки».
3. Крепим спиральный барьер с шагом не менее 5-6 витков на погонный метр.
4. Колючая проволока на заборе фиксируется при помощи клещей и скоб к кронштейнам и протяжке.

Преимущества оград с колючей проволокой

История использования колючей проволоки для ограждения территории различных учреждений насчитывает не одно столетие. Изделия с шипами натягивали вокруг пастбищ и частных угодий, чтобы никто не проник снаружи. В охранных зонах колючка оберегала от попыток сбежать.

Порядок установки зависит от требуемого уровня защиты

В настоящее время широко используют колючую проволоку, монтаж которой имеет преимущества перед другими способами повышения степени неприступности забора:

• быстро монтируется;
• невозможно преодолеть;
• дешевая;
• устанавливается на имеющуюся ограду;
• прозрачная;
• имеет устрашающий вид;
• способна серьезно ранить;
• устойчива к коррозии.

Схема размещения V-образного кронштейна

Где применяется электрическая скрутка

Скручивание проводов выполняется для их электрического и механического соединения. Данный способ подключения не подразумевает передачи большой мощности. Поэтому скрутки стараются применять только в слаботочных цепях и помещениях без повышенной влажности.

Надежная скрутка обладает следующими свойствами:

1. Низкое переходное сопротивление. В противном случае контакт отгорит.
2. Высокая механическая прочность. Особенно для подвешенных в воздухе проводов.
3. Герметичность соединения. Под действием воды скрутка окисляется и горит.
4. Соответствие металлов токоведущих жил. Недопустим контакт медных и алюминиевых проводов.

Простейшее устройство для скручивания проволочных колец

Для чего вообще нужны проволочные кольца? Из проволочных колец можно сплести цепь, использовать их как грузила при изготовлении сетей, сделать стопора, в качестве узоров в декоративных металлических заборах и оконных решетках. Да мало-ли для чего. Все зависит от толщины проволоки и металла из которого она сделана: железо, алюминий, медь, нихром… Ну и конечно же от вашей фантазии.

Простейшее устройство для скручивания проволоки делается в домашней мастерской

Два обрезка трубы приварены на длинную полосу по одному с каждого конца. Они будут играть роль посадочных подшипников. Между трубками и полосой приварены пластинки, благодаря которым увеличивается зазор столь необходимый для того, чтобы можно было накручивать проволоку разной толщины.

По длине полосы-основания и внутреннему диаметру трубок подобрана еще одна труба, на которую собственного и накручиваются проволочные кольца. В этой трубе, примерно до половины её длины сделан продольный разрез при помощи болгарки. К противоположному концу трубы, там, где нет разреза, приварена рукоятка.

Вот и вся конструкция

Как работать?

Для начала устройство необходимо установить в тиски. Далее конец проволоки, которую будем скручивать в кольца, вставляем в продольный разрез трубы, и начинаем вращать трубу рукояткой.

Проволока скручивается в кольца. После того как проволока скручена, сдвигаем трубу в сторону, чтобы один ее конец вышел из посадочной трубки, и снимаем накрученную проволоку.

Теперь остается при помощи зубила и молотка разрубить скрученную проволоку на отдельные кольца!

Виды проволоки

Новичок в «проволочном» рукоделии встретит на прилавках магазинов огромный ассортимент материалов

В этот момент важно не растеряться и выбрать именно то, что нужно. Все зависит от личных предпочтений и финансовых возможностей

Медная проволока имеет прочную, но в то же время и пластичную структуру. Мягкий глянец и оригинальный блеск поверхности являются отличительными чертами данного вида.

Поэтому рукодельницы часто выбирают именно медь для создания уникальных украшений из проволоки.

Медная проволока за счет своей податливости и мягкости выдерживает множество сгибаний и разгибаний, поэтому начинающему мастеру лучше выбрать именно этот материал для своих первых экспериментов.

Алюминиевая проволока похожа по своим характеристикам на медную, только имеет другой цвет и не подвергается пайке. Из нее выполняются изящные изделия. Внешне она выглядит как серебро и придает поделке благородный вид.

Синельная проволока активно применяется в рукоделии. Она имеет пушистую оболочку, с ней удобно и легко работать. Она прекрасно держит форму и производится в различных цветах.

Мягкая тянущаяся французская проволока имеет цилиндрическую форму. Изделия из нее выглядят объемными и выпуклыми.

Этот вид материала отличается деликатностью, работать с ним необходимо крайне осторожно, чтобы не оставлять царапин. Используют французскую проволоку в основном для создания оригинальных украшений

Из чего можно сделать кипятильник своими руками

Видео о кипятильниках своими руками показывают, что соорудить конструкцию можно из простейших материалов. Чаще всего для создания нагревателя используют:

• лезвия от бритвы;
• гвозди и болты;
• металлические ложки;
• нагреватель от электрического чайника;
• нихромовую проволоку;
• жестяные пластины.

Самодельные кипятильники работают как от домашней сети 220 В, так и от автомобильного прикуривателя.

Сделать устройство для нагревания воды своими руками довольно выгодно. Это не занимает много времени, не требует специализированных знаний и покупки расходных материалов. Составляющие для создания кипятильника обычно можно найти в любой квартире. Самодельные устройства демонстрируют неплохую мощность, обеспечивают быстрый подогрев 1-3 л воды.

В то же время у кипятильников, выполненных своими руками, есть определенные минусы. Они обладают компактными размерами и не предназначены для использования в глубоких емкостях. Кроме того, нагревать воду в большом количестве при помощи таких приборов слишком неудобно — это занимает много времени.

Прежде чем сделать агрегат своими руками, необходимо учесть, что для постоянного кипячения питьевой жидкости он окажется непригоден. Чаще всего устройства, изготовленные самостоятельно, меняют в худшую сторону вкус и химический состав воды. Подогревать с их помощью лучше жидкость, предназначенную для умывания или других технических целей.
