10 лучших наборов торцевых головок

Бюджетный сегмент ключей

Покупателю, не заинтересованному в постоянном использовании трещотки, рекомендуется обратить внимание на бюджетные экземпляры. Подобные приборы не обладают (зачастую) надежностью и функционалом, присущими полу профессиональной и премиум категориям, но способны справляться с простыми задачами

При бережном подходе оператора, аппараты этого сегмента способны прослужить так же долго, как и профессиональные экземпляры. В этой категории представлены модели до 1000 руб.

Ключ от фирмы Force модель 80222

Механика прибора включает 3 силовых элемента, пружины для опоры (2шт.) и рычаг переключения. Для обивки рукояти, производитель выбрал наиболее тактильную материю, поэтому аппарат крепко и комфортно сидит в руке оператора. Эта материя нейтрализует вмятины, которые появляются после приложения усилий во время движения руки, также исключает мелкие повреждения.
Материя устойчива перед воздействием влаги, контактом с ультрафиолетом, не тяжелыми повреждениями механического типа. В ассортименте фирмы представлены инструменты от 1/2 до 3/8’’ (размерный ряд). Тайваньский бренд гарантирует пользователю до 5 лет усиленной эксплуатации инструмента, что подтверждают отзывы в интернете. В продаже встречается по средней цене от 992 руб.

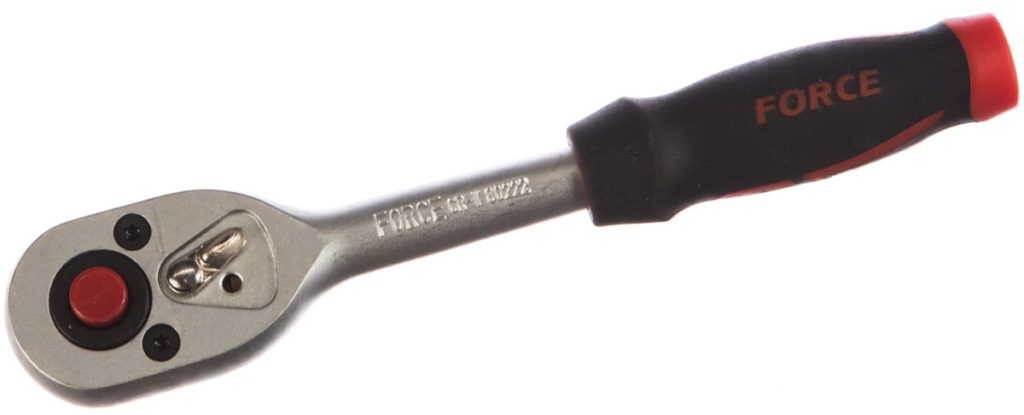

Force 80222
Достоинства:

• Всегда в доступности для покупки;
• Продуманная архитектура рукояти;
• Адекватная стоимость;
• Приятный внешний вид;
• Долгий срок службы при бережном отношении.

Недостатки:

При высоких нагрузках выходит из строя.

Отзыв:

Прибор от фирмы Аист модель 42123-48-X 00-00016485

Аппарат Российской разработке производится на Тайваньском предприятии, примечателен хвалебными отзывами, касательно работы в труднодоступных местах автомобиля. Рукоять добротно продумана и оснащена материей, препятствующей скольжению. Это дает наиболее крепкий хват и удобство при вращательных движениях. В ассортименте фирмы представлен широкий выбор изделий наиболее востребованных спецификаций. Производитель отличается тем, что оснащает оформление примесью сатина, что в визуальном плане выгодно отличает продукцию этой марки от конкурентов. Отзывы мастеров говорят о длительном эксплуатационном сроке, вплоть до 6 лет регулярной нагрузки. В продаже доступен по средней стоимости от 730 руб.

Аист 42123-48-X 00-00016485
Достоинства:

• Эстетичный внешний вид;
• Рукоятка из противоскользящего материала;
• Выполнен из качественного металла.

Недостатки:

Не всегда встречается в продаже.

Отзыв:

Аппарат от компании Ombra модель 281403 55765

Китайский производитель примечателен тем, что изготавливает инструмент в хромированном виде. Для некоторых пользователей эта особенность представляется недостатком, так как прорезиненная материя на рукояти отсутствует в пользу эстетичности прибора. Преимущество хромированного оформления заключается в простоте чистки инструмента. Изделие без труда очищается до товарного вида даже после наиболее грязных операций. Производитель компенсировал отсутствия противоскользящего покрытия техническим углублением на корпусе. Благодаря этому углубления аппарат достаточно прочно сидит в ладони мастера. Если верить отзывам, эта модель выдерживает от 3 до 5 лет усиленной эксплуатации. В продаже доступна по средней стоимости от 980 руб.

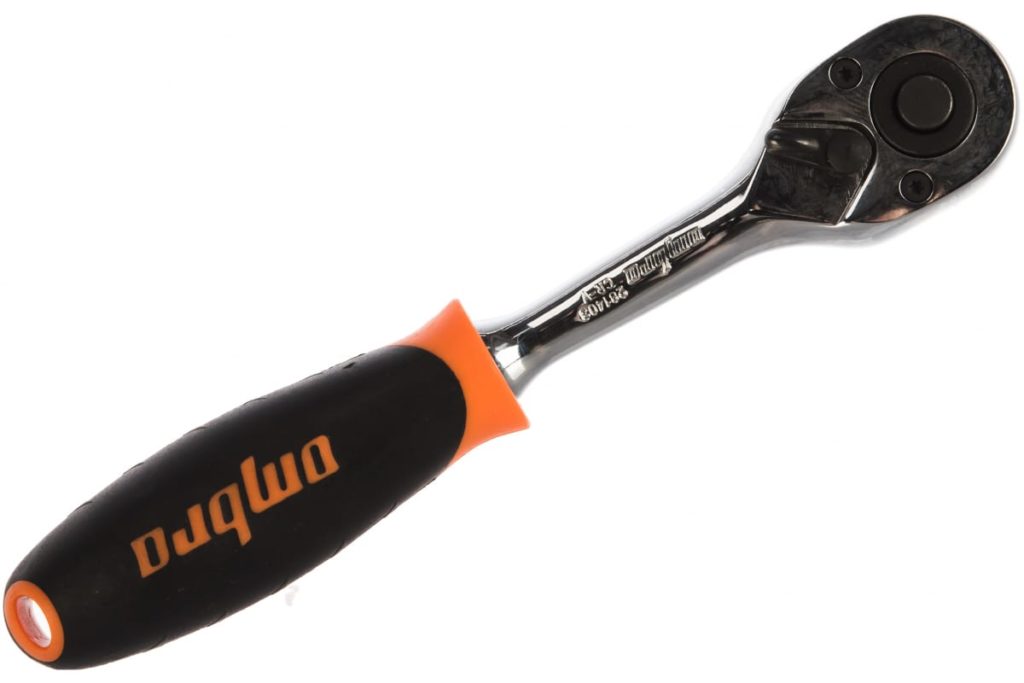

Ombra 281403 55765[
Достоинства:

• Хромированный дизайн;
• Приемлемый ценник;
• Крепкий сплав металла.

Недостатки:

Отсутствие противоскользящего покрытия на рукояти.

Отзыв:

Устройство и принцип действия

Реверсивная отвёртка представляет собой инструмент, состоящий из рукояти, оснащённой резиновым антискользящим покрытием, переключателя, обеспечивающего работу инструмента в трёх режимах, и металлического стержня, в который встроен храповый механизм.

Принцип действия отвёртки достаточно прост и заключается в следующем: специальная «собачка» при помощи пружины прижимается к зубчатому колесу и не позволяет ему вращаться в обратную сторону. Из-за характерного звука этот механизм называют трещоткой. Направление вращения бит регулируется при помощи переключателя, который может быть установлен в трёх позициях: на закручивание, выкручивание и на блокировку. По своей конструкции переключатели подразделяются на кольцевые, способные поворачиваться вокруг продольной оси, флажковые, оснащённые небольшим рычажком, и ползунковые, оборудованные клавишей.

При положении «на закручивание», направление рабочего хода происходит по часовой стрелке, а при попытке повернуть инструмент в обратную сторону – вступает в действие трещотка и переключает ход инструмента на холостой. Рукоятка отвёртки может свободно вращаться в другую сторону, в то время как бита надёжно фиксируется в определённом положении. При режиме переключателя «на выкручивание» происходит всё то же самое, только с ограничением движения наконечника по часовой стрелке. При положении «блокировка» реверсивный инструмент превращается в обычную отвёртку и любое из заданных направлений движения будет рабочим.

Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив

Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.

Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза. Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза. Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.

Гаечный ключ-трещотка: принцип действия и преимущества

Незаменимый инструмент в арсенале каждого домашнего мастера – гаечный ключ. Отечественная промышленность выпускает их на любой вкус и кошеле: от самых легких и маленьких (для работы с электроникой и бытовой техникой) до больших и тяжелых (такие часто используются при починке станков и другого оборудования, а также во время технического обслуживания наземного транспорта). Как правило, они выпускаются из качественного твердого металла или сплава нескольких металлов.

В последнее время большую популярность приобретают новые модели, оснащенные дополнительными приспособлениями, значительно облегчающими работу домашнего мастера. Большим спросом в специализированных магазинах пользуются инструменты для закручивания гаек, снабженные так называемой трещоткой. Однако правильнее будет употреблять такое название: «гаечный ключ со встроенной трещоткой».

Т-образный держатель метчиков (и не только) с трещоткой

Всем привет. Последнее время часто появляется необходимость нарезать резьбу в чём либо. Всегда это делал шуруповертом. Но вчера понадобилось нарезать резьбу в металле толщиной 5 мм. Шуруповертом не пойдёт, метчик закусит и сломает. Воротка у меня нет.

Пошел в ближайший строй маг, посмотрел там воротки, цены кусаются))). Вспомнил, что на работе как-то работал самодельным воротком из трубки и 2-х гаек. Решил сделать что-то подобное. В том же строй магазине купил длинную гайку М12 и 2 болта М12*70.

В гайке сделал 3 отверстия Ф5 мм для метчика М5, Ф6 мм для метчиков М6 и М8. И Ф7 мм для метчиков М10.

Болты обтачивал на болгарке, зажав их в дрель, токарного станка у меня нет, и я согласен, что работа не ювелирная.

Данный вороток прошел испытания, и мне он нравиться

Спасибо за внимание, может кому пригодиться

Автор; Игорь Сивушенко г.Шымкент, Казахстан

Как своими руками сделать простой вороток для метчиков

Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.

Самодельный метчикодержатель — фото.

Что вам потребуется

Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки.

Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов.

Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый. Гайка-муфта и 2 болта для воротка. Гайка-муфта и 2 болта для воротка

Гайка-муфта и 2 болта для воротка.

Размер метчика	Диаметр хвостовика, мм
М3, М4	4
М5	5
М6	6,3
М8	8
М10, М12	10
М14	11,2
М16	12,5
М18	14

Список необходимого инструмента:

1. Дрель.
2. Сверла по металлу.
3. Молоток.
4. Кернер.
5. Штангенциркуль.
6. Напильник.
7. Тиски.

Инструмент для изготовления самодельного воротка.

Как правильно определить диаметр отверстия?

Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.

Таблица соответствия метрических резьб и диаметров отверстий для них

Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм
М 2	1,6	М 8	6,7	М 22	19,4
М 2.2	1,75	М 9	7,7	М 24	20,9
М 2.5	2,05	М 10	8,5	М 27	23,9
М 3	2,5	М 11	9,5	М 30	26,4
М 3.5	2,9	М 12	10,2	М 33	29,4
М 4	3,3	М 14	12,0	31,9
М 5	4,2	М 16	14,0	М 39
М 6	5,0	М 18	15,4	М 42	37,4
М 7	6,0	М 20	17,4	М 45	40,4

Читать также: Маска сварщика хамелеон описание

Таблица соответствия дюймовых резьб и диаметров отверстий для них

Размер резьбы, дюймы	Диаметр, мм	Размер резьбы, дюймы	Диаметр, мм
1/8	8,8	7/8	28,1
1/4	11,7	1	30,5
3/8	15,2	1 1/8	35,2
1/2	18,9	1 1/4	39,2
5/8	20,7	1 3/8	41,6
3/4	24,3	45,2

Как сделать вороток своими руками

Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.

Подберите три подходящих сверла (или четыре, как захотите).

Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.

Затем расширьте соответствующие отверстия до требуемого размера.

Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.

Заготовка для воротка.

Закрутите болты с обеих сторон – самодельный держатель готов.

Самодельная стойка для болгарки с наклоном диска

Сначала покажем финальный вариант стойки для УШМ, которую собрал пользователь портала id215711128, а потом расскажем, как сделать её своими руками.

Я мастерю самодельные приспособления для инструмента. Например, универсальный распиловочный стол для циркулярной пилы, стойки для крепления дрелей и т.д. Однажды, один из заказчиков, для которого я изготовил стойку для УШМ, спросил о приспособе для резки металла с наклоном диска как у торцовочной пилы. Идея запала в голову. Когда закончился строительный сезон, приступил к изготовлению стойки с поворотным механизмом.

Работу разбили на ряд этапов:

1. Чертёж станины с расчётом угла поворота.

1. Для фиксации наклона инструмента, изготовлена пластина с сегментным вырезом. Держатель фиксируется в заданном положении, от 90 до 45 градусов, винтом «барашек».
2. Чертеж пластины в масштабе 1:1.

1. Пластина сварена из уголка с полкой 32 мм. Чертеж использовался как шаблон.

1. Станина размером 30х50 см сварена из профильной трубы.

1. Поворотная ось сделана из резьбовой шпильки М10.

1. Ось фиксируется гайками.

Для точной установки пластины с сегментным вырезом, прихватил её в двух местах к станине, точно соблюдая угол в 90 градусов. К наклонной площадке приварил болт М8. Болт проходит через прорезь в пластине и фиксирует поворотный узел барашковой гайкой.

Далее работа пошла по накатанной колее. Пользователь изготовил:

• подшипниковый узел маятникового механизма;
• «вилку» для крепления болгарки;
• эксцентриковый зажим;
• дополнительный упор, который не дает инструменту опрокидываться.

Узлы крупным планом. Поворотный механизм.

Станина для болгарки, вид спереди.

Задняя часть стойки для болгарки.

На финише работ все соединения как следует проварили, зачистили, отшлифовали, а стойку покрасили.

Гибка полосы на ребро

Ручной инструмент производится в виде универсальных приспособлений, в которых только меняются насадки и рычаги, или в виде целых наборов, где каждый механизм выполняет только одну, максимум две функции. Примером такого комплекта может служить «Холодная ковка» промышленного изготовления.

При этом их стоимость не слишком высока даже для домашнего мастера. Поиск необходимых деталей для самодельного станка, сборка, подгонка и настройка будет стоить не намного меньше, даже в случае надлежащей слесарной квалификации. Если не покупать самые дешевые инструменты, то работать станки для гибки будут на протяжении десятилетий.

Как работает храповый механизм

Распространение храпового механизма можно связать с достаточно простым механизмом и принципом действия, за счет чего обеспечивается длительный срок эксплуатации. Храповик как деталь во многом напоминает трещоточный элемент, так как во время работы возникает соответствующий звук. К особенностям принципа работы отнесем следующие моменты:

1. Основная деталь представлена крюком, рычагом или приводом. Спусковой элемент приводит всю систему в действие.
2. Вначале работы собачка находится в зацеплении с колесом, но после активации механизма основной элемент совершает осевое вращение. При этом фиксатор смещается на небольшое расстояние относительно первоначального расположения.
3. Тяга может быть представлена различными механизмами. Часто можно встретить наличие механизма, который обеспечивает регулировку силы.
4. На момент осевого вращения собачка скользит по поверхности. Из-за прерывистого движения в некоторых случаях использовать рассматриваемый механизм не возможно, так как возникает сильный гул.
5. Собачка, которая необходима для обеспечения функциональности устройства, на момент остановки осевого вращения западает в специальный паз, за счет чего осуществляется фиксация основной детали.

Основной цикл может повторяться до того момента, пока не будет достигнут требуемый результат. Примером можно назвать подъем устройства и некоторые другие цели.

Надежность

Бытует мнение, что трещотки с большим количеством зубцов менее надежные и легко ломаются.

Отчасти это, правда, но все зависит от производителя и от качества трещоток.

В инструменте с большим количеством зубцов применяются немного другие стопорные механизмы.

Чтобы это увидеть разбираем модели с 24-мя и с 72-мя зубцами.

Сделать это довольно легко, просто откручиваем фиксирующие болтики с помощью подходящей насадки в виде звездочки.

Вариант на 24 зуба тот, который рассматривали вторым, он с крупным шагом.

В разборе мы видим стопорный механизм в виде двух пластинок, подпирающихся пружинами, которые цепляются за 1 зуб шестерни, каждая со своей стороны.

При проворачивании в одну сторону работает одна стопорная пластинка, а при включении реверса, поворот уже идет в другую сторону, и работает другая стопорная пластинка.

В инструменте с 72-мя зубцами видно, что зубцы заметно мельче и конечно же их больше.

Стопорные пластины здесь имеют более сложную форму, и цепляются они уже за 3-4 зубца.

В данном примере видно, что стопорный механизм отличается количеством зацепов, и надежность в таких случаях зависит не столько от числа зубцов, сколько от качества материалов.

В одном случае, например: трещотка с 72 зубами может выдерживать гораздо больше нагрузки, чем модели с 24 или 15 зубцами, а в другом случае наоборот.

Это зависит от материала, и от того насколько быстро сотрутся зубцы.

Теперь вы знаете, чем различаются разные трещотки, и сможете выбрать самый подходящий для себя вариант.

Разновидности механизма

В продаже встречаются самые различные фрикционные храповые механизмы. Они могут применяться для реализации самых различных задач. Среди особенностей проводимой классификации отметим следующие моменты:

1. Профилированная поверхность часто изготавливается в виде барабана или рейки.
2. Реечный вариант исполнения встречается крайне редко, так как функциональность устройства существенно снижается. Барабанные фрикционные храповые механизмы встречаются намного чаще по причине компактности и других свойств.
3. Профиль основы также классифицируется по большому количеству признаков. Чаще всего встречаются радиальные, прямоугольные и пологе варианты исполнения. Радиальные получили широкое распространение, так как они компактные и просты в установке.

В большинстве случаев зуб имеет классическую форму, за счет чего обеспечивается надежность работы.

Лучшие наборы двенадцатигранных торцевых головок

Удобством в использовании отличаются двенадцатигранные головки

Они дают мастеру большую свободу для позиционирования на крепежном элементе, что особенно важно при работе в труднодоступных условиях. Экспертам понравились следующие наборы

JONNESWAY S05H4213S

Рейтинг: 4.9

Самое удачное сочетание цены, качества и комплектации эксперты усмотрели в тайванском наборе JONNESWAY S05H4213S. Поэтому модель становится победителем нашего рейтинга. Все головки имеют присоединительный квадрат 1/2 дюйма, что на сегодняшний день считается наиболее универсальным. На держателе типа «рельс» производитель расположил 12-гранные головки с пределом типоразмеров от 8 до 36 мм (13 предметов). Для изготовления инструмента использовалась хромованадиевая сталь, которая в процессе обработки проходит операцию накатки. Надежную защиту от коррозии обеспечивает двухслойное матовое покрытие никель-хром.

У пользователей нет претензий к качеству головок, их надежности и долговечности. Единственным недостатком владельцы считают отсутствие кейса.

• прочность и долговечность;
• четкая гравировка размеров;
• двухслойное покрытие;
• точные размеры.

Недостатки

нет кейса.

KING TONY 4215MR

Рейтинг: 4.8

Высокую позицию в рейтинге занимает набор KING TONY 4215MR. Эксперты по достоинству оценили широкий спектр типоразмеров (15 шт.) и очень уютный кейс. Внутри сделаны специальные ложементы под каждую головку, мягкие поролоновые уплотнители сохраняют неподвижность инструмента при транспортировке и перемещении. Набор включает 12-гранные головки размером от 10 до 32 мм. Каждая из них оснащена квадратным присоединительным креплением с подпружиненным шариком. Размер посадки составляет 1/2 дюйма.

Владельцам понравился кейс с мягкими ложементами, надежное защитное покрытие стали, долговечность. Недостатками набора пользователи считают высокую цену и большой вес (3,72 кг).

• богатый ассортимент головок;
• глубокая конструкция;
• уютное внутреннее пространство кейса;
• надежная фиксация на трещотке.

Недостатки

• высокая цена;
• большой вес.

Stanley 0-94-606

Рейтинг: 4.7

Стильные 12-гранные головки с покрытием из черного хрома Black Chrome были отмечены экспертами, благодаря чему набор Stanley 0-94-606 попал в лидирующую тройку рейтинга. В комплект входит 9 головок и трещоточный ключ. При этом цена выгодно отличается от конкурентов. В трещотке предусмотрено два способа затяжки метизов, с помощью обычного поворота и осевого вращения рукоятки. Направление вращения легко переключается с помощью рычажка на головной части ключа. Торцевые головки (10-19 мм) быстро устанавливаются и снимаются с фиксатора. Рукоятка имеет двухкомпонентную накладку, благодаря которой инструмент не скользит во влажной руке.

Пользователям нравится внешний вид головок, функциональные возможности трещотки, доступная цена. Но при высокой нагрузке механизм ключа часто не выдерживает и ломается.

Какой лучше купить отрезной круг и его параметры

Часто не хочется изучать и читать много информации, поэтому специально для тех, кто не желает разбираться в технических особенностях расходных материалов для болгарки, собрано описание идеального отрезного круга. Идеальная модель абразивного круга имеет следующие параметры:

1. Бакелитовая связка с двумя упрочняющими слоями
2. Для разрезки черных металлов применяется электрокорунд, обозначаемый буквой A
3. Толщина от 1 до 2 мм
4. Наружный диаметр зависит от типа имеющейся в распоряжении болгарки. Проще всего пилить металл болгаркой с размером диска 125 и 150 мм
5. Для резки твердых металлов лучше использовать насадки с мелкой фракцией
6. Скорость вращения 80 м/с

Как видно, выбрать круг для резки металла не составляет большого труда, если знать о нем главные особенности. При выборе доверяйте и положитесь только на себя, так как большинство продавцов могут только отличать диски по назначению для металла, дерева и бетона. Это сведение утрированное, но если спросить у продавца, какой тип обвязки используется в конкретной модели расходника, то навряд-ли он поймет, о чем идет речь.

https://youtube.com/watch?v=QdYj2wfs3us%3F

✨34. Пневматическая болгарка

Если у вас имеется в хозяйстве мощный компрессор, тогда не помешает иметь еще и пневмоинструмент, который работает от сжатого воздуха и при этом имеет ряд преимуществ перед своими сетевыми собратьями.

Самым значимым преимуществом является эргономичность и размер инструмента, отсутствие двигателя, позволяет сделать устройство маленьким, что дает возможность работать в труднодоступных местах, куда электрические аналоги не достанут.

Также и вес изделия имеет большое значение для людей, которые долгое время работают с УШМ, в данном случае пневмоинструмент даст фору электроинструменту.

Предлагаемая шлифмашинка имеет корпус из алюминиевого сплава, входной штуцер под быстросъемное соединение, клапан подачи воздуха и редуктор.

Используется болгарка, как и электрические аналоги, для удаления заусенцев, шлифования сварных швов, резки материалов и т.д. Скорость оборотов до 10000 об/мин, можно регулировать давлением подаваемым от компрессора.

Инструменты

Самые распространенные у нас ключи — открытые или, как их еще называют, рожковые. Но не всякий болт или гайку такими отвернешь — к некоторым ведь не подберешься! А бывает, чуть сильней нажмешь — и ключ слизывает грани или сам ломается. Либо уже раскрыл зев… и на большее не годен! Ключи-головки во многих ситуациях гораздо надежней и удобней, потому их наборы так популярны. Различаются они, в зависимости от назначения, размерами не только рабочих шестигранников, но и присоединительного квадрата — со стороной, равной ¼ дюйма, ⅜ дюйма, ½ дюйма и так далее. Но какой купить?

Диапазон шестигранников, с которыми можно работать четвертьдюймовым набором, — от 3,2 до 14 мм. Следующим, в ⅜ дюйма, — от 6 до 22 мм, а для полудюймового, самого, кстати, популярного, ходового у автомобилистов, — от 8 до 32 мм. Такое перекрытие размеров полезно. Например, систему ⅜ дюйма в значительной мере могут заменить «соседи». Еще крупней головки под квадрат ¾ дюйма — с шестигранниками от 19 до 60 мм, а также «Торкс» — от Т60 до Т100. А следующий в этой иерархии — набор под дюймовый квадрат. Если вы не механик паровозного депо, вряд ли стоит его покупать.

О воротках и рукоятках полезно знать следующее. Те, что под ⅜ дюйма, почти вдвое длинней, чем для «четвертушки», но иметь дело с мелким крепежом неудобно — не развернешься. В то же время при работе с гайками и болтами от 17 мм и выше вороток под ⅜ дюйма часто оказывается коротковат — лучше взять подлинней, от полудюймового комплекта. Итак, покупаем наиболее удобный для нас набор головок — под квадрат ½ дюйма. Помимо самих головок в него, как правило, включены трещотка, кардан, пара удлинителей, вороток.

Так же, как в наборах на ¼ и ⅜ дюйма, в полудюймовых встречаются головки под шлиц, крест и так называемый позидрайв — крест с дополнительными выступами в центре, как на строительных саморезах. Но чаще их нет — с квадратом ½ дюйма этими головками работать просто неудобно, к тому же можно повредить винты. Продаются «китайцы» — весьма, заметим, приличного качества, по 2500–3500 рублей. Именитые «европейцы» в пять-шесть раз дороже. Гарантия на инструмент, как правило, бессрочная, — конечно, при условии, что владелец пользовался им правильно. Если на нем нет грубых механических повреждений, сломанный предмет заменят бесплатно. С другой стороны, цена одной головки около 100 рублей. Зачастую нет смысла спорить с продавцом, проще купить новую.

Наиболее распространен крепеж с шестигранной головкой.

Kanibaloff › Блог › Стойка для болгарки

Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно. Точнее, почти никогда.

Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!

Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.__________________

Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

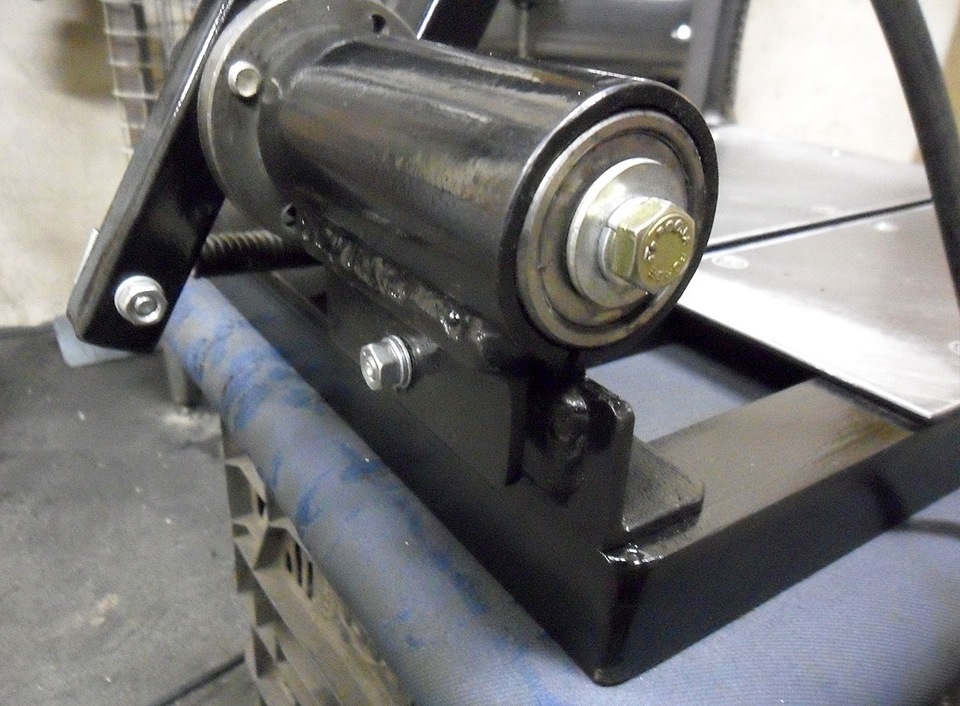

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:

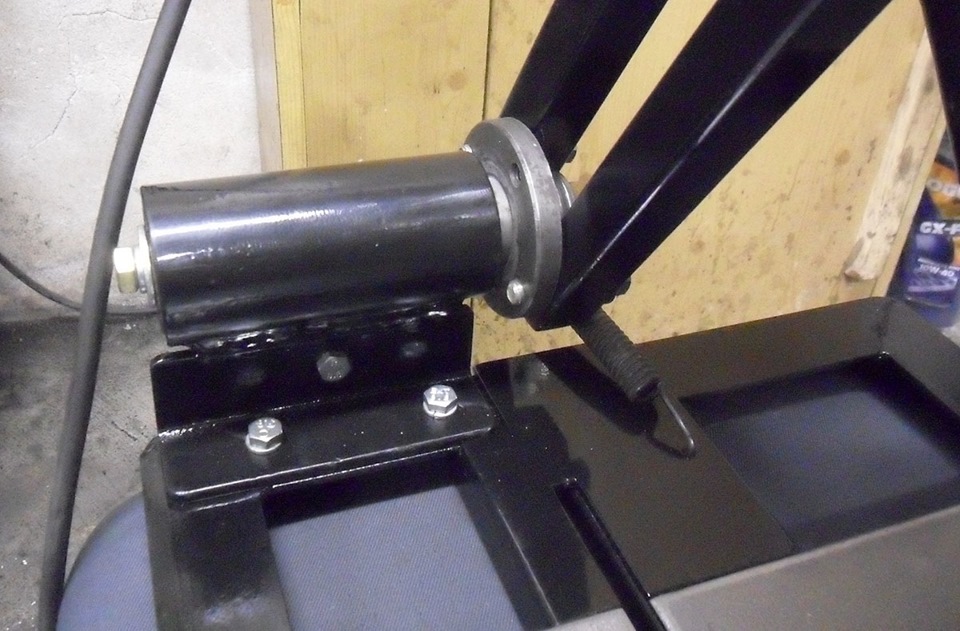

Для наружной обоймы шарнира нашел подходящую трубу

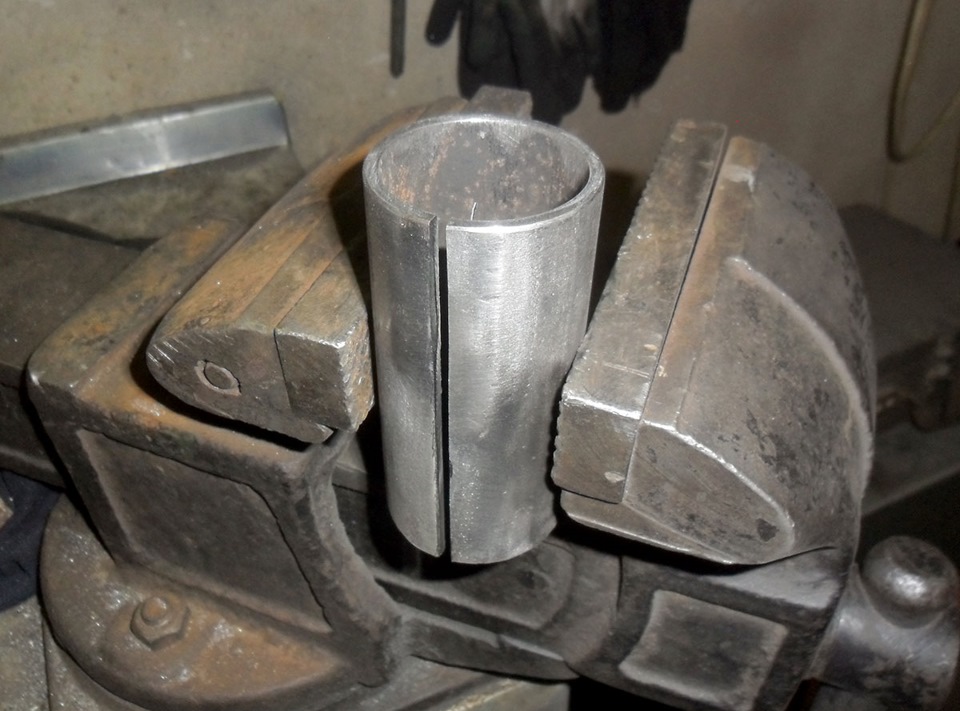

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

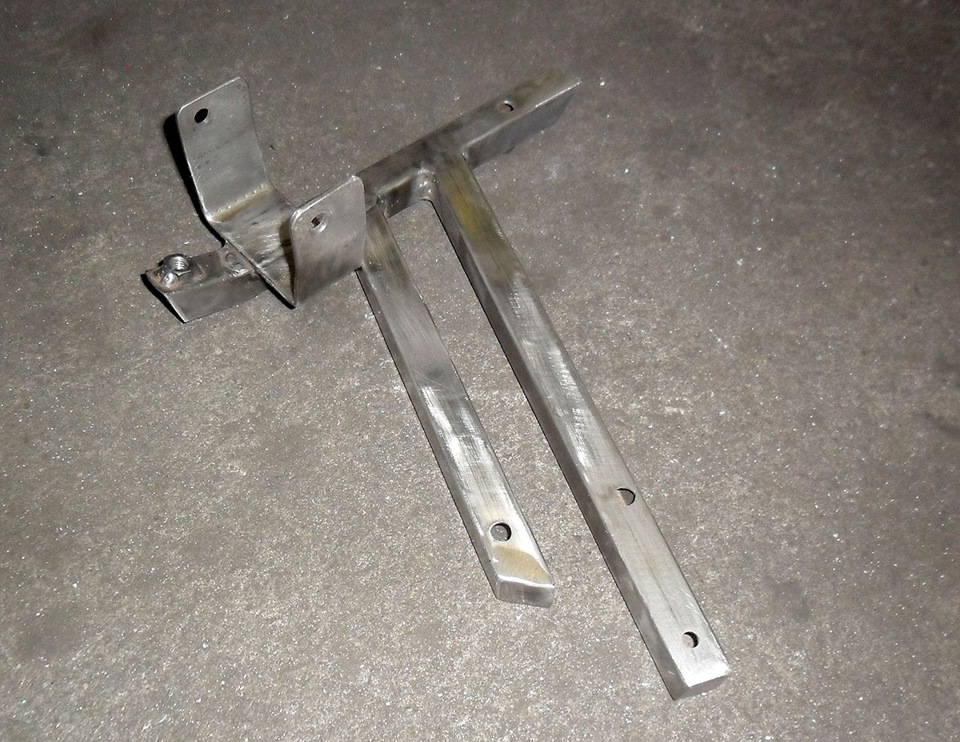

Вторая составляющая стойки — маятник с креплением для болгарки.

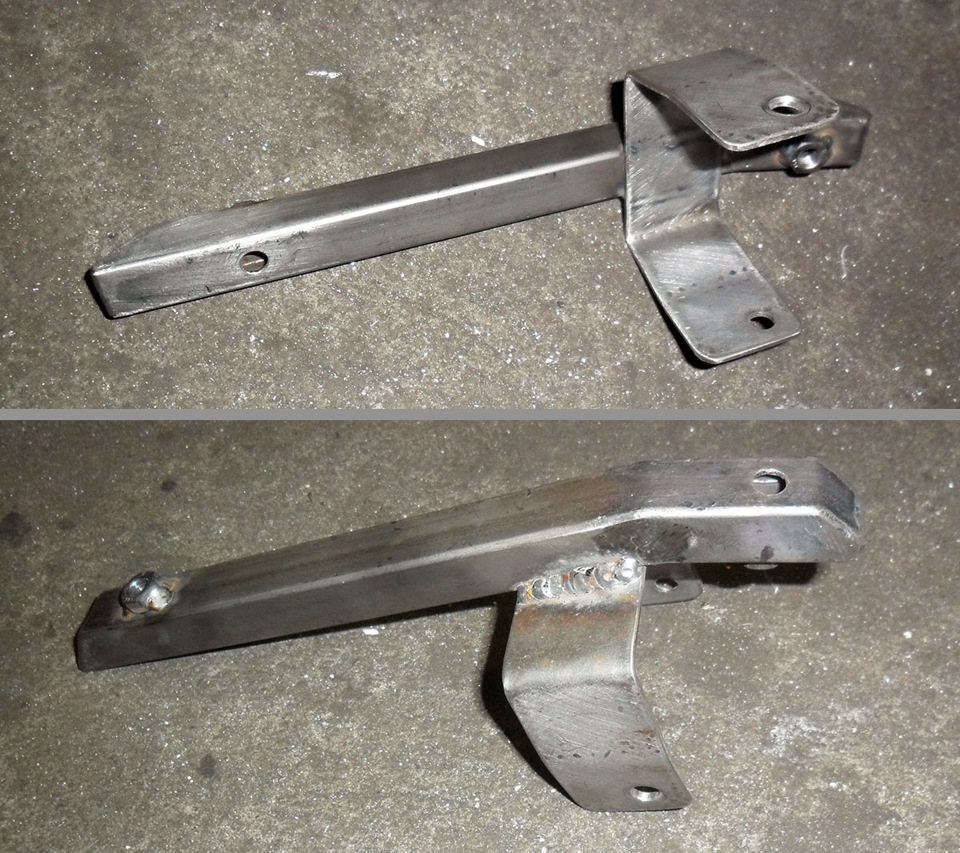

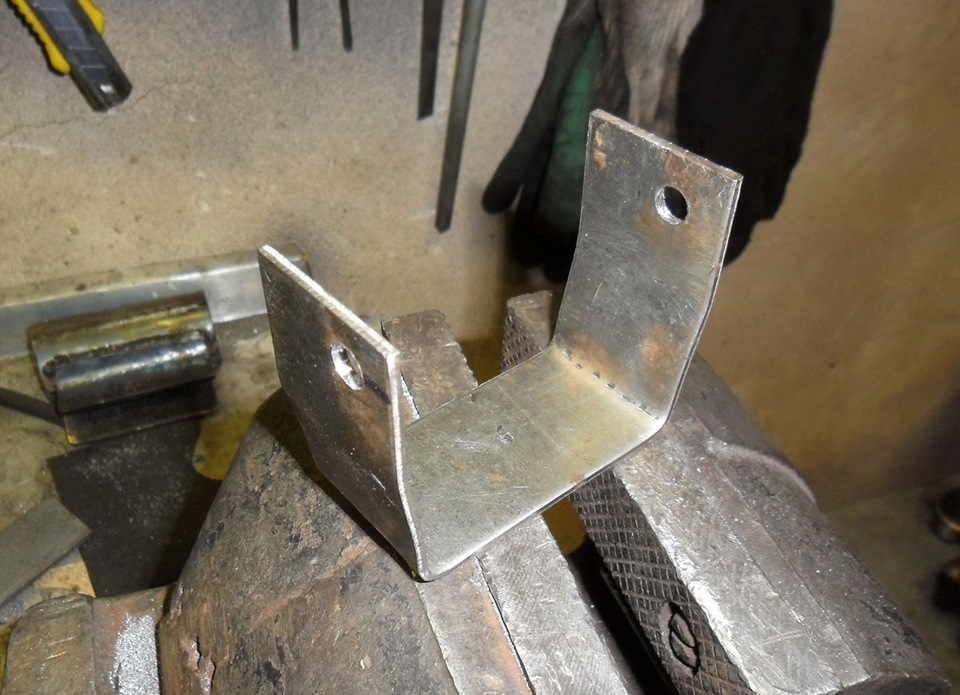

Крепление болгарки выгнул из полосы 2,5 мм

Остальное — из профильной трубы 20х20

Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.

Для чего нужны все отверстия и приваренные гайки, станет понятно дальше._________________

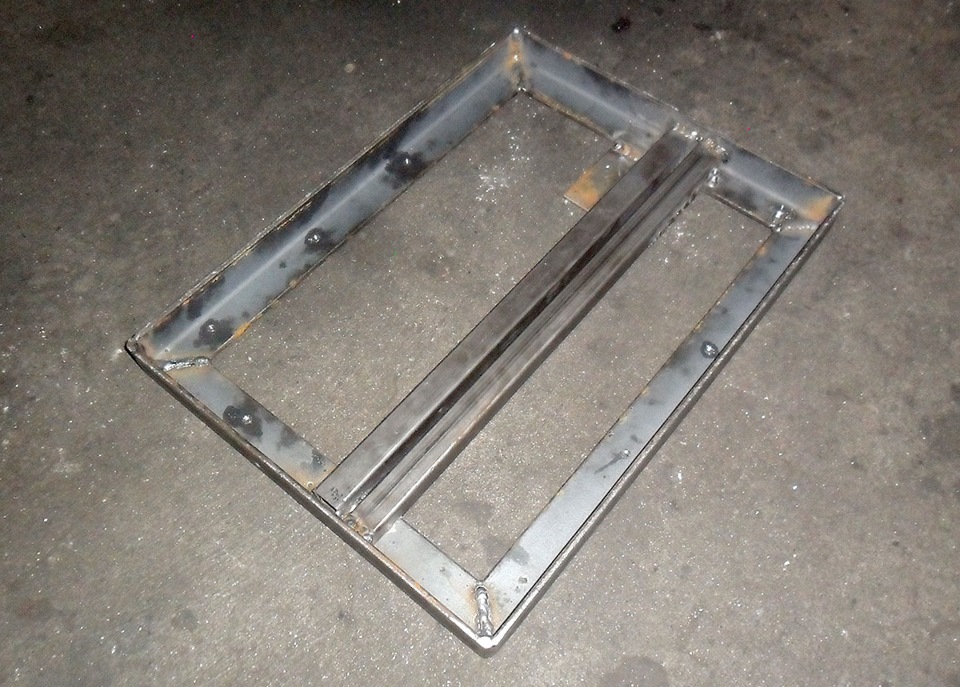

Третья составляющая — основание.Оно сварено из уголка 32х32

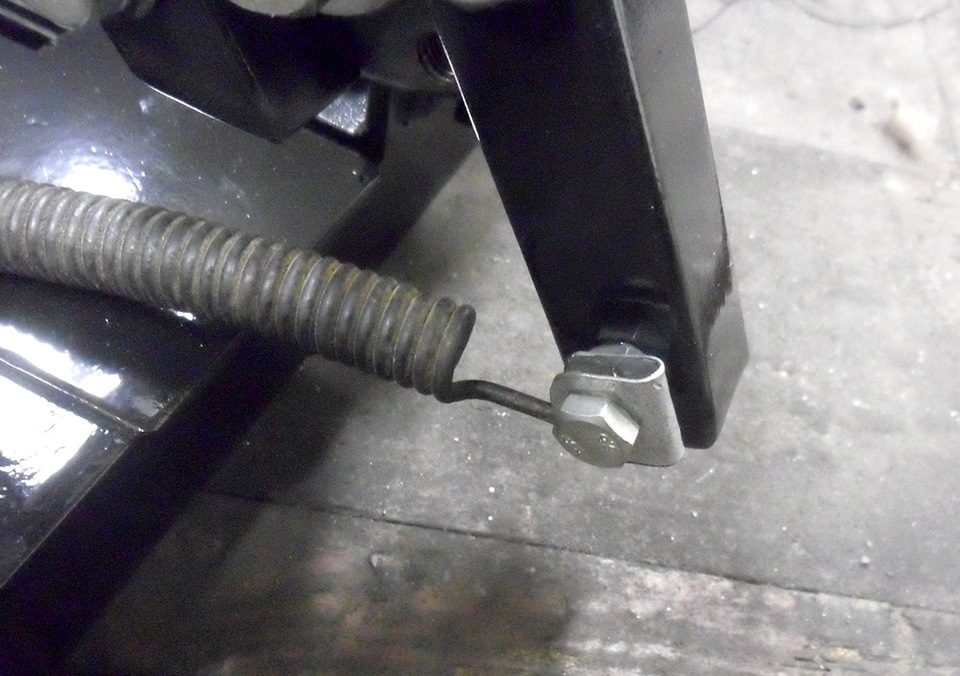

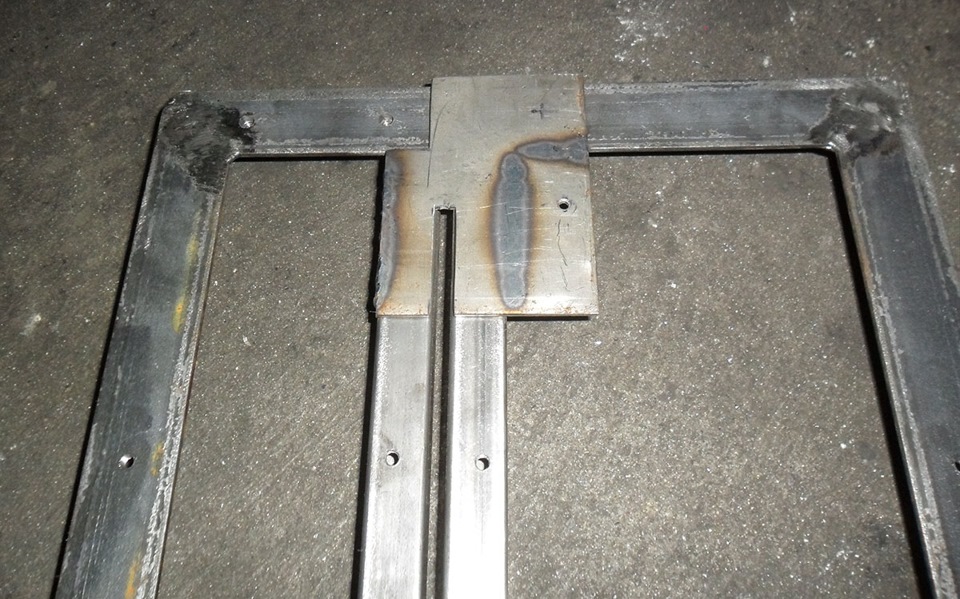

Две профильные трубы 20х20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.

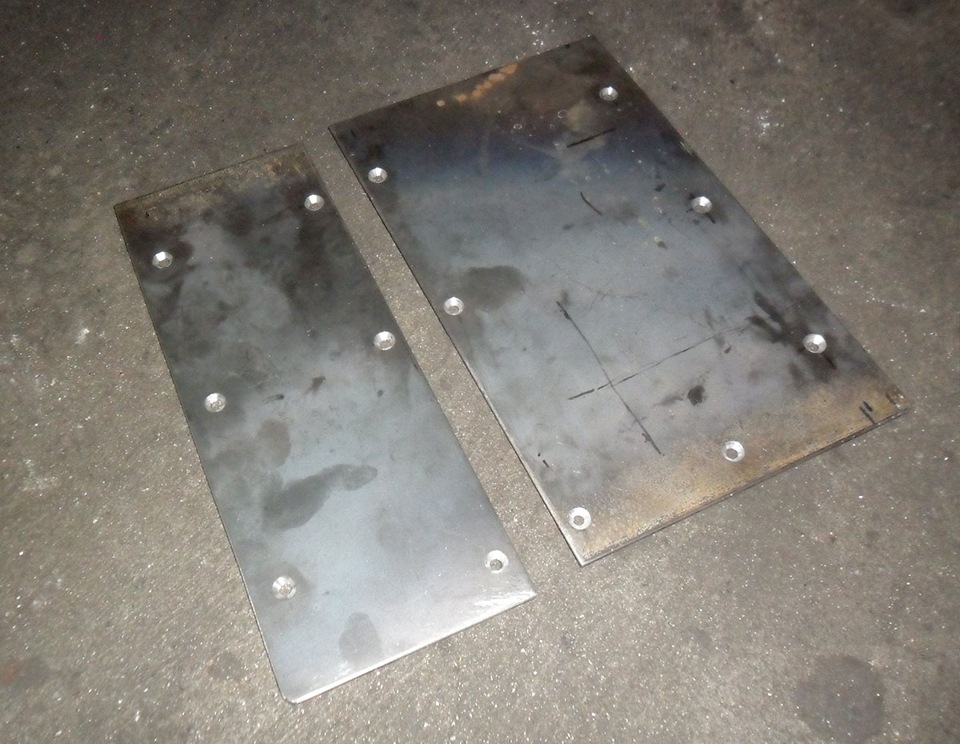

Стол сделал из пластины 30х30см толщиной 3мм, распиленной на 2 части. Крепится к основанию винтами М5.

В продолжении стола на основании приварена пластинка 3мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.

После всех примерок и подгонок собрал стойку воедино:

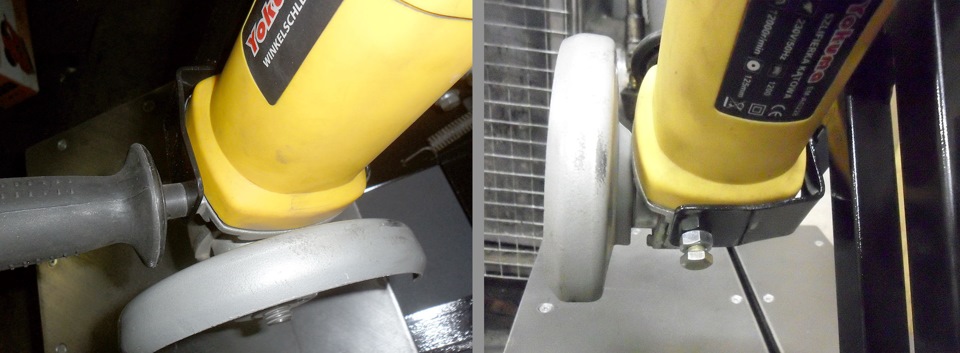

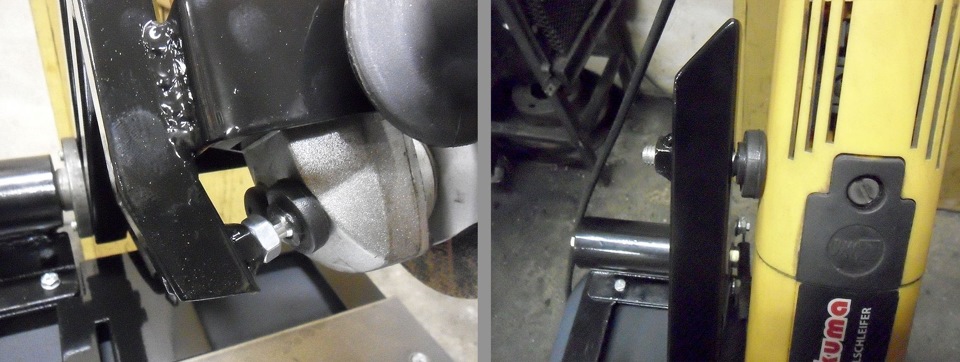

Вот так крепится болгарка:

С одной стороны привинчивается штатной ручкой, с другой — болтом М8

Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели)

Подшипники зажимаются в обойме Болтом М6

Обойма привинчена к основанию двумя болтами М6

Правое отверстие овальное, для того, чтобы можно было регулировать положение обоймы

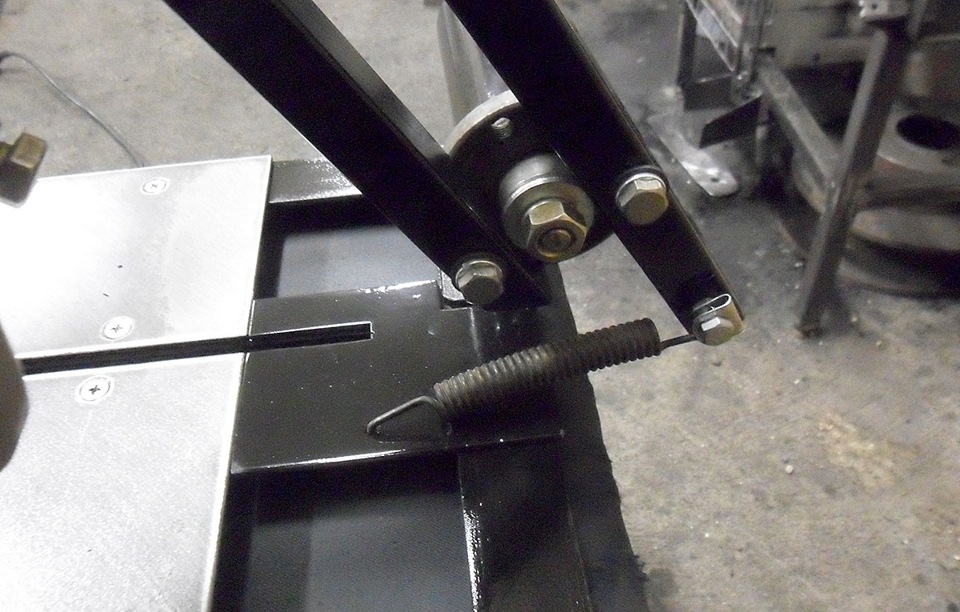

Возвратная пружина — от волговских колодок.

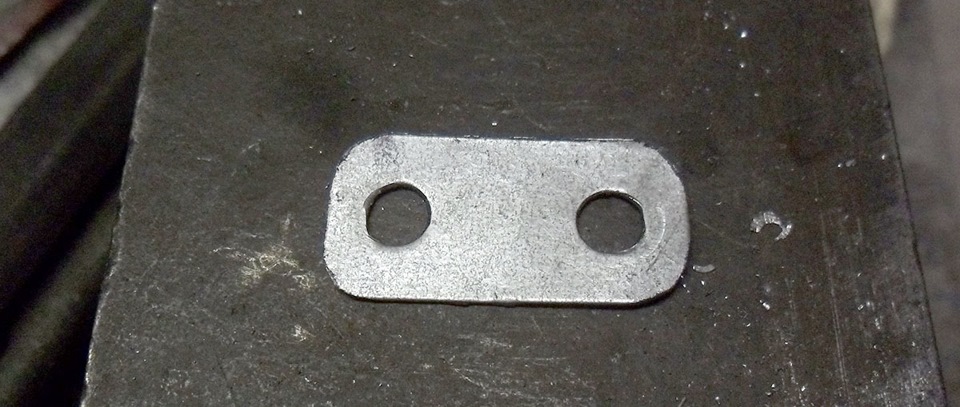

Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.

В одну запись всё не влазит — слишком много фотографий.

Продолжение (о регулировке положения болгарки и изготовлении упора) будет в следующей записи.

Вторая модель

Данный вариант инструмента более популярен, чем предыдущая модель.

Здесь уже 24 зуба, и имеется флажок реверса, переключая который получаем обратный ход инструмента.

В данной модели еще имеется функция фиксации головки, которая не позволяет снять/одеть головку.

Когда мы хотим одеть головку, нам нужно нажать кнопку с обратной стороны инструмента.

Шарик в посадочном квадрате впадает внутрь, и мы можем надеть головку.

После этого мы убираем палец с кнопки, и головка фиксируется, и просто так она уже не слетит, даже если трясти инструмент.

Для снятия головки необходимо нажать на ту же кнопку в центре инструмента, которую называют функцией сброса.

Расчет храпового колеса

Провести расчет храпового колеса можно самостоятельно. Среди особенностей процедуры отметим нижеприведенные моменты:

1. Во все случаях проводится расчет коэффициента, который представлен соотношение ширины зуба к показателю модуля. Большие значения применяются для устройств, во время работы которых может возникать существенная ударная нагрузка. Ширина собаки составляет 2-4 мм, за счет чего компенсируется вероятность неточности проведения монтажных работ.
2. При расчетах могут применяться самые различные формулы, все зависит от того, какие данные известны в начале расчетов.
3. Проводится расчет сопротивления на изгиб при рассмотрении зуба как балки, так как на него будет оказываться высокая нагрузка.

Можно встретить просто огромное количество различных формул, которые могут применяться при проведении расчетов.

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Самодельная стойка для УШМ

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.
