Электросхема устройства болгарки
Внутреннее устройство болгарки.
В процессе проведения ремонта недостаточно знать предназначение основных конструктивных элементов электросхемы инструмента, нужно еще уметь читать ее. Электросхема болгарки является не очень сложной. Однако даже такая конструкция в некоторых случаях при проведении ремонта может вызвать затруднения.
Электросхема болгарки устроена определенным образом. Две катушки статора подключаются последовательно через кабель к бытовой сети с напряжением 220 В. Эти катушки электрически между собой являются не связанными. Включение и выключение этих обмоток осуществляется механическим путем при помощи выключателя. Этот выключатель является механически связанным с кнопкой пуска. Каждая из этих обмоток через контакт выключателя связывается с соответствующей графитовой щеткой.
Далее электроцепь при помощи двух параллельно подсоединенных к графитовым щеткам обмоток идет на катушки ротора. Цепь замыкается на клеммах коллектора. В состав якорной обмотки входит большое количество отдельных небольших обмоток, но к щеткам из графита подключаются только две.
Чаще всего шлифмашина выходит из строя именно из-за поломок ее электрических компонентов и разрыва электроцепи.
Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор — мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.
Удобнее всего начинать диагностирование с участка ввода электротока. Проверку проводят поэтапно, проверяя и прозванивая каждый из элементов электросхемы устройства.

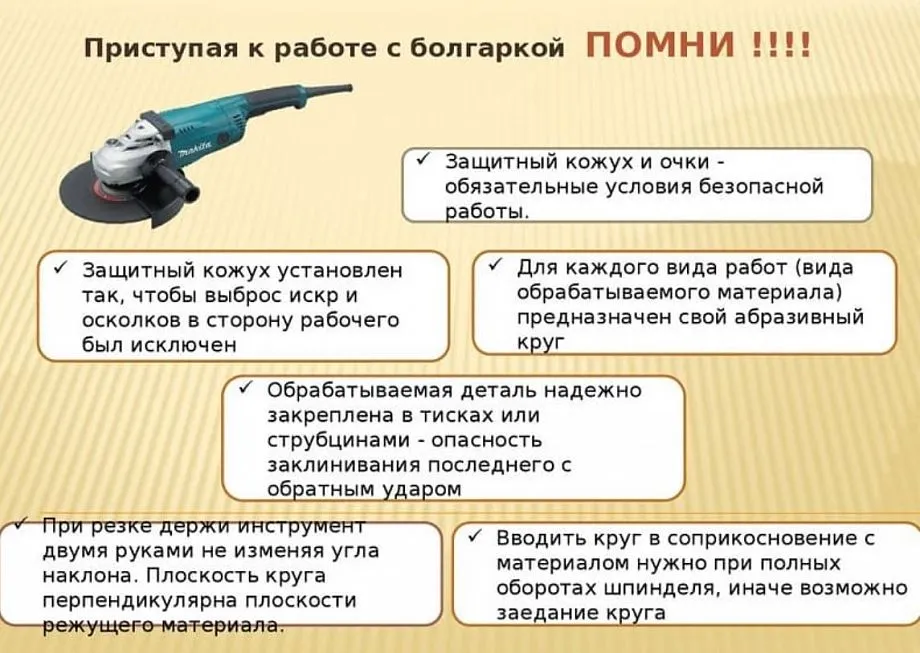

Секреты безопасной работы с УШМ
Для того чтобы снизить травмоопасность, применяются различные элементы защиты: рабочие костюмы из плотной ткани, маска из оргстекла, перчатки. Однако уверенность в безопасности при работе может дать только выполнение основных правил, которые сейчас и будут рассмотрены.
Правило № 1: расположение регулируемой ручки
Рукоятка должна располагаться сверху. Многие мастера вкручивают её сбоку, в горизонтальном положении, утверждая, что таким образом лучше видна область реза, а значит и выше безопасность, но это опасное заблуждение. Только при вертикальном расположении ручки сверху возможно обеспечить прочный хват и обезопасить себя и окружающих от варианта, когда при «закусывании» диска болгарка вылетает из рук.
Ручка должна располагаться сверху – это обеспечит надёжный хват
Многие спросят, для чего в таком случае предусмотрено боковое расположение рукоятки. Оно применяется при производстве шлифовальных работ, когда отсутствует опасность «закусывания» диска металлическими деталями.
Правило №2: направление вращения диска
Неопытные мастера часто полагают, что диск должен вращаться, делая распил «от себя», чтобы искры летели в сторону от оператора. Однако ни один специалист, имеющий опыт работы с угловыми шлифовальными машинами, с этим утверждением не согласится. Дело в том, что от летящих искр защищает специальный кожух, поэтому они мастеру не страшны. Здесь вопрос встаёт в другом: как поведёт себя болгарка в случае «закусывания» диска металлом?
При вращении «на себя» резко остановившийся заклиненный диск приводит к тому, что УШМ вырывается из рук оператора по направлению к земле, т.е. в сторону от мастера. Если подобное произойдёт при обратном вращении, «от себя», болгарка может прилететь в голову работающему ею человеку, что в лучшем случае будет очень неприятно, а в худшем чревато не только больничной койкой, но и более страшными последствиями.
Диск должен вращаться «на себя». Защитный кожух не даст искрам лететь в глаза, а использование будет более безопасным
Правило № 3: расположение металла при его резке
Многие начинающие мастера допускают серьёзную ошибку, фиксируя распиливаемую трубу или швеллер с двух сторон и начиная резку между крепежами. При таком расположении велика вероятность заклинивания диска в конце распила. Для примера можно вспомнить обычную доску, которую каждый хотя бы раз в жизни пилил. Под конец ножовку зажимает и приходится искать положение, которое приведёт к обратному эффекту. С трубами та же история. Один конец должен находиться на весу. В этом случае будет происходить разжатие, а не заклинивание.
Край детали должен находиться на весу – это убережёт от заклинивания диска
Правило № 4: запрещается использование боковой плоскости диска
Многие «умельцы» утверждают, что заточка свёрл боковой поверхностью отрезного круга совершенно безопасна. Порой такое заблуждение может стоить жизни. Ведь сам круг состоит из абразива, который с обоих сторон укреплён металлической или стеклотканевой сеткой. При повреждении укрепляющего слоя абразив может не выдержать скорости вращения и разлететься на части. Именно поэтому рабочей считается только торцевая поверхность.
Также не стоит использовать отрезной круг по металлу для распила древесины. Несмотря на то, что этот материал мягче, при вращении круга резко повышается его температура, что приводит сначала к появлению дыма, а при продолжении работы – к расплавлению клеевой основы диска. Результатом может стать его разрушение, что, опять же, приведёт к травмам.
Работа боковой плоскостью диска запрещена
Правило № 5: нюансы работы с болгаркой
При установке диска на УШМ многие стараются основательно протянуть гайку при помощи ключа, идущего в комплекте. Это большая ошибка. Данный ключ предназначен только для откручивания. Установленный диск достаточно подтянуть вручную. Болгарка устроена так, что гайка закручивается в процессе работы. Поэтому использование ключа при установке приведёт к сложностям, а иногда и к невозможности открутить гайку впоследствии.
Стоит обратить внимание и на запуск УШМ. Кнопку следует нажимать только в том случае, если диску ничего не мешает
Это значит, что ни в коем случае нельзя погружать круг в начатый рез до того, как он раскрутится и войдёт в рабочий цикл вращения.
Закручивать гайку нужно вручную – ключ при этом не используется
Статья по теме:
ТОП- 10 лучших электролобзиков
В публикации мы рассмотрим отличия бытовых моделей от профессиональных, преимущества сетевых и аккумуляторных лобзиков, отзывы владельцев и на что необходимо обратить внимание при покупке
Эксплуатация
Основные правила для безопасной работы во время резки металла УШМ
Самым важным условием при резке будет неукоснительное выполнение правил по безопасной работе. Производители таких устройств будут постоянно пытаться свести к минимуму риски получения ранений и травм, и придумывают новые, а также стараются усовершенствовать старые защитные системы.
Но никто не думает о работнике так, как он сам. Главными опасностями при резке диска является вылет осколков от поломанного диска, а также поток мелких частиц абразива и искр, невозможность удержать инструмент в руках. Если сломается диск, или если его заклинит, то болгарка способа вырваться из рук в самый ненужный момент и с большой силой, по этой причине еще до того, как вы начнете работы, следует предусмотреть ее возможную траекторию движения. Учтите, что нельзя пренебрегать правилами безопасности даже при выполнении небольших работ.
Техника безопасности
Обратите внимание, что при работе с болгаркой стоит защищать лицо при помощи особо щитка. При работе нужно:
При работе нужно:
- Во время замены диска при отдыхе следует отключить устройство от сети.
- Для того, чтобы защитить лицо и глаза, используйте очки или даже защитный щиток – профессионалы при продолжительной работе используют сразу оба защитных средства.
- Крепко дерите в руках устройство во время проведения работы.
- Для замены диска следует дождаться, пока он полностью не остановится.
- Работать следует в особых защитных рукавицах. Хлопчатобумажные рукавицы лучше не применять, потому что они не дают должной защиты, а еще могут воспламениться; кроме того, были случаи, когда нитки наматывались на диск или шпиндель болгарки, и поверьте, ничем хорошим это не заканчивается.
- При проведении работ следует расположиться так, чтобы лицо, а по возможности и остальные части тела не были в плоскости вращения диска.
В конце работ стоит:
- Дождаться, пока полностью остановится диск и лишь после этого можно будет положить инструмент диском вверх на пол, чтобы тот не был поврежден.
- Отключить болгарку от сети.
- Убедиться в том, чтобы нет дыма или прочих признаков возгорания.
Типичной ошибкой, которую допускают при резке металла, является то, что если диаметр нового круга больше, чем размер защитного кожуха, то его снимают. Кожух является защитой на случай, если при резке металла диск поломался и разлетелся на части. вместо диска большинство людей ставят фрезы, пилы или прочие материалы, но на самом деле так делать ни в коем случае нельзя.
Как правильно резать металл болгаркой – рекомендации и советы
Казалось бы, что может быть проще – берем и режем металл болгаркой. Но все не так просто. Если длинные трубы лежат на опорах, следует резать их свисающий край. Если разрезать их посередине, то за счет своего веса металл начинает прогибаться и зажимает диск.
Если у вас нет навыков обращения с угловой шлифовальной машинкой, то до начала выполнения работ следует научиться резать на ненужных деталях из металла. Кстати, отрезной круг будет воспринимать лишь радикальные усилия, и попытка изменить плоскость резки, когда диск будет расположен внутри детали из металла, приведет к его поломке. Эффективно будет резать металл посредством пятки диска (речь идет о ближней нижней части круга).
Чтобы диск и угловая шлифовальная машинка служили как можно дольше, через каждые 5-7 минут работы следует сделать перерыв на 1/3 или ½ часа
Это особенно важно для болгарок с малой мощностью, которые боятся перегревания. Чтобы продлить срок эксплуатации дисков, а особенно тех, которые стоят очень дорого, а после остудить металл, место реза следует полить водой
Работу стоит проводить вдвоем с напарником.
Кстати, алюминий является весьма вязким металлом, и при резке деталь и большой толщины в шов следует капать керосин с соблюдением всех правил безопасности. Для молдинга, фигурной резки и распила жести применяйте выработанные диски, «огрызки», и поэтому не выбрасывайте то, что уже почти отработано. Уголок стоит резать не за один прием, а обе полки по отдельности. Если трубы, арматура, уголки достаточно длинные и лежат на опорах, то будет правильно резать свисающий край. Если резать между опорами, то деталь благодаря своему весу начнет прогибаться и диск заклинит.
Детали с большой толщиной следует резать лишь прямолинейно. Если требуется вырезать фигурную деталь, то для начала следует сделать прямолинейные резы, а после удалите оставшееся – все то, что не нужно. Давить на инструмент не стоит, потому что это способно привести к заклиниванию или даже поломке и перегреванию.
Полировка керамической плитки
В сфере строительства болгарка занимает лидирующее место среди инструментов. С помощью специальных дисков и насадок проводят резку и полировку керамических изделий, подготавливая их к установке. Требуется специальный расходный материал на болгарку с алмазным напылением, ведь резка керамики обычным отрезным кругом приведёт к поломке или образованию трещин на плитке.
Сухорезные диски для плитки разделяют на сегментированные и сплошные. Оба вида не нуждаются в постоянном охлаждении — из-за чего и получили своё название.
Сплошные диски охлаждаются только спустя 1−2 минуты работы путём опускания круга в холодную воду. Сегментарный вид охлаждает себя сам за счёт прорезей, но они не всегда подходят для резки керамической плитки из-за образования сколов на поверхности материала. Сегментированный или сплошной диск обрабатывает керамический материал и любой натуральный камень. Иной раз при качественной работе удаётся без деформации порезать тротуарную плитку бытовой болгаркой или обработать кромочную часть разреза.
Нарезка прямой линией
В отличие от резки дерева керамика — это хрупкий и требовательный материал, который легко деформируется при высоких нагрузках. Поэтому диски предварительно подбирают в зависимости от плотности камня. Скорость должна быть выше, чем при обработке материалов низкой плотности.
Наиболее эффективно резать керамическую плитку с помощью кругов диаметром 115 мм на скорости около 6−8 тысяч оборотов в минуту. Такую мощность выдаёт не каждая бытовая болгарка, поэтому придётся подыскать инструмент с необходимыми характеристиками.
Порядок действий при работе с материалом делят на несколько этапов:
- Плитка укладывается на ровную поверхность с закреплённой струбциной и размечается в зоне резке.
- Резка начинается постепенно вдоль поверхности всей плитки. Сначала нужно сделать колею глубиной 1−1,5 мм, постепенно её увеличивая.
- Перемещают болгарку во время запила равномерно и медленно. Нельзя давить на агрегат, ведь он сам углубляется в плитку под своим весом.
- Полностью разрезать материал не имеет смысла. Чаще всего под плитку ставят гвоздь и простым нажатием надламывают её.
Как правильно резать болгаркой: требования и рекомендации
Болгарка в боевой готовности, рабочее место очищено от посторонних вещей и людей, заготовка надёжно прикреплена и размечена – это именно тот момент, когда можно приступить к работе. Болгарку нужно держать двумя руками, крепко и уверенно. Её нужно взять так, чтобы в случае заклинивания круга инструмент не вырвало из рук, а в случае обратного удара – не привело к сильному смещению. Обратный удар – один из самых опасных моментов работы с болгаркой. Это внезапный и резкий её отброс в результате заклинивания диска в заготовке.
Положение тела во время работы должно быть устойчивым, стоять следует так, чтобы искры не летели на ноги, одежду и тем более на лицо. Шнур питания болгарки должен быть вне зоны досягаемости вращающегося диска, чтобы не произошло захвата. А если необходимо перейти к другому объекту, инструмент следует выключить и перетащить шнур в новое безопасное положение. Выключать болгарку также следует, если случились перебои с электричеством.
На вопрос: «Как правильно резать болгаркой» производители однозначно отвечают: «Так, чтобы направление вращение диска и движение самого инструмента совпадало». При этом струя искр будет закрывать разметку, по которой делается разрез, поэтому часто это правило эксплуатации игнорируется, а зря. Вводить диск в соприкосновение с поверхностью необходимо на полных оборотах шпинделя, чтобы не произошло заедание круга.
Правила при резке болгаркой:
- Необходимо, чтобы линия реза проходила мимо работающего человека, а не упиралась в него. И в случае заедания диска реактивное движение инструмента пройдёт в стороне от оператора.
- Защитный кожух обеспечит защиту, если будет находиться между кругом и работником.
- Нет необходимости с усилием нажимать на инструмент. Болгарка справится с задачей под своим собственным весом, а перегрузка приведёт лишь к перекосу круга.
- Нельзя включать болгарку, если диск расположен в пропиле заготовки.
- Резать профили необходимо начинать с места с самым малым поперечным сечением.
- При резке камня, бетона или плитки образуется много пыли, от которой нужно защитить органы дыхания и от которой нужно избавиться. Существуют специальные кожухи с патрубком для пылесоса. Можно также подавлять пыль водой, направляя струю воды в рез.
- При резке стен необходимо быть готовым к тому, что под круг может попасть кабель, труба, арматура, что может привести к обратному удару и поэтому лучше находиться в стороне от возможной линии смещения инструмента.
На фото – правильное положение рук при работе с болгаркой, bezgvozdya.ru
На фото – работа болгаркой, novosibdom.ru
На фото – работа электрической болгаркой, eto-vannaya.ru
На фото – правильная работа болгаркой, 220-volt.ru
На фото – небольшая болгарка, livemaster.ru
Как нельзя работать болгаркой
Техника безопасности при использовании УШМ должна быть на первом месте. Согласно ей запрещается:
- производить рабочие манипуляции без СИЗ;
- трудится в легкой одежде, которая полностью не закрывает тело (руки, ноги);
- применять машинку, не оснащенную кожухом для защиты от искр;
- без проверки работоспособности инструмента на холостых оборотах приступать к его использованию;
- работать диском с дефектом или неподходящим для материала;
- располагаться в плоскости реза;
- давить с усилием на инструмент;
- работать так, чтобы направление вращение круга было в сторону оператора;
- выполнять работу без проведения перерывов, потому что руки устают, и сложно крепко держать болгарку;
- чтобы обрабатываемая заготовка была не зафиксирована (например, в тисках или струбцинами);
- боковой частью диска затачивать детали из металла;
- выполнять разрезание заготовок, толщина которых превышает половину величины радиуса используемого круга;
- нахождение посторонних лиц в рабочей зоне;
- прикасаться к насадкам, пока они не остынут, потому что они сильно нагреваются при резке и шлифовке от трения;
- при углублении круга в заготовку включать инструмент;
- шлифовать тонкими дисками;
- пользоваться насадками большего диаметра, чем рассчитана УШМ;
- располагать рабочую заготовку так, чтобы при разрезании происходило зажимание круга (распил должен быть на разлом, а не на сдавливание).
Безопасное использование пилы в болгарке обеспечивается тем, что ее замену выполняют только при отключенном от сети устройстве.

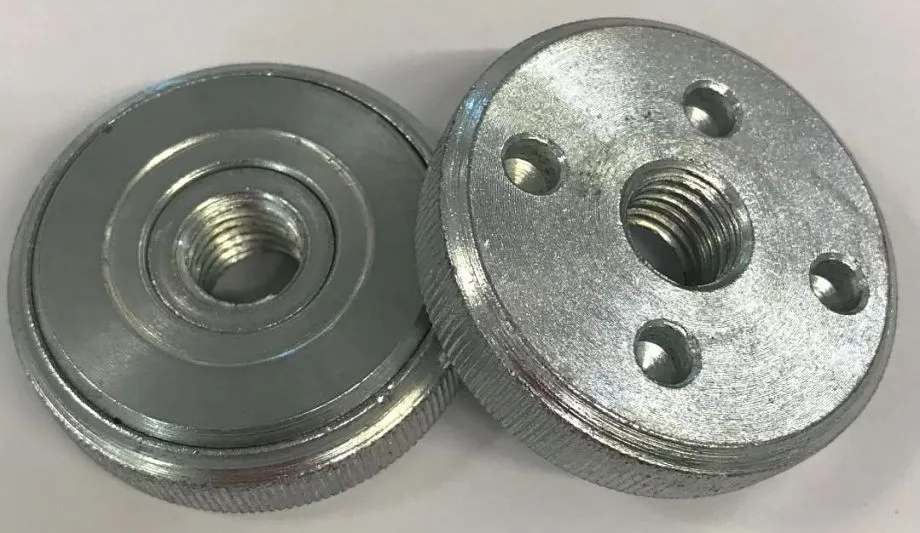

Как снизить вероятность заклинивания гайки
Однозначного ответа на вопрос, как правильно резать болгаркой металл, так чтобы не зажимало гайку, нет. Опираясь на собственный опыт могу сказать, что вероятность заклинивания существует как у новичков, так и у опытного мастера. Причем происходит это не по причине неаккуратной работы, а просто в результате обычной резки.
Снизить вероятность такого самопроизвольного заклинивания прижимной гайки можно несколькими способами:
Использовать магазинные быстрозажимные гайки. На самом деле они являются быстросъёмными, но почему-то носят именно такое название, какое я и написал. Существует несколько видов таких приспособлений, но я хочу выделить лишь некоторые из них:

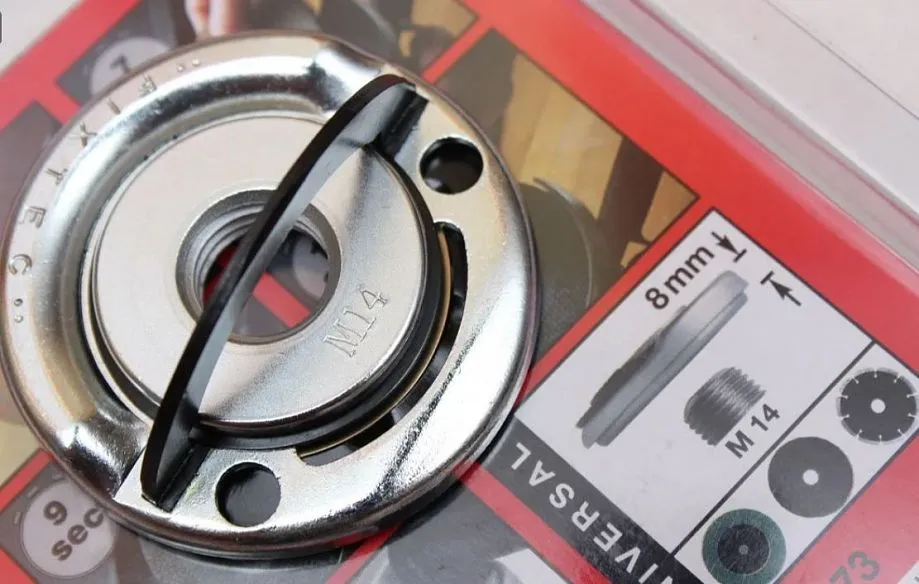

- Fixtec. Удобное приспособление, имеющее откидывающуюся ручку для лёгкого откручивания. Принцип работы прост: после установки диска на шпиндель, гайка заворачивается «от руки». Последующая затяжка до нужного момента осуществляется после включения инструмента. Откручивание осуществляется аналогичным образом – за специальную ручку.
- SDC-Clic. Этот девайс тоже не предусматривает использования специального ключа. Гайка отворачивается вручную. Возможность чрезмерной затяжки исключена по причине двойного механизма, отделяющего внутреннюю часть от наружной. Поэтому даже в случае зажима круга, движущий шпиндель инструмента продолжит вращаться, что не приведёт к поломке диска и вырыванию болгарки из рук.

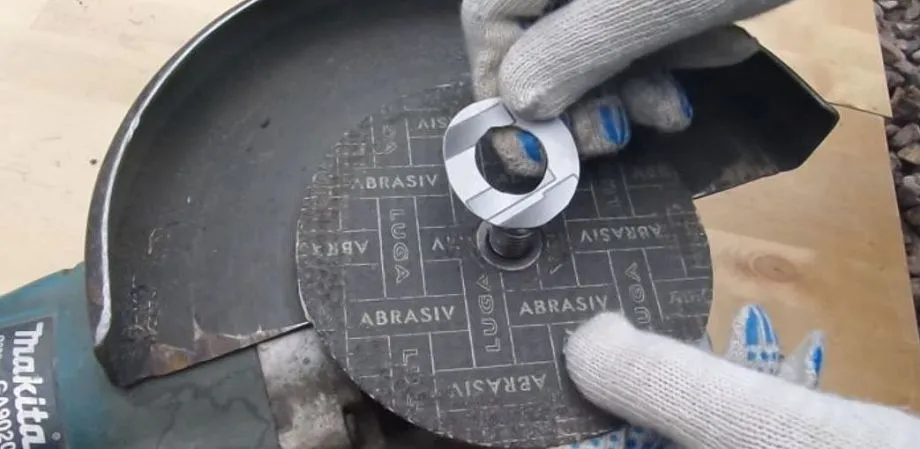

Для тех, кто не считает целесообразным покупать для болгарки за 1,5 тыс. руб. быстрозажимную гайку за 500, могу предложить другой, не менее действенный способ. Заключается он в использовании картонной или пластиковой прокладки. Изготавливается она из любого подручного материала, а устанавливается между отрезным кругом и прижимной гайкой. Такой простой и экономный приём обеспечивает 99% гарантии того, что даже при разрыве диска гайка отвернётся без особых усилий.
Не буду советовать, какому способу вам отдать предпочтение. Лично у меня стоит быстрозажимная гайка с цилиндрическими подшипниками. Но я работаю с болгаркой на профессиональном уровне, а нужна ли она для домашнего инструмента или нет — решайте самостоятельно.
Решая покупать фирменную быстрозажимную гайку или вырезать пластмассовую прокладку, необходимо учитывать, что последняя не защитит инструмент в результате случайного защемления отрезного круга. Если при работе с болгарками до 150 мм этот нюанс может остаться незамеченным, то при резке кругом диаметром 230 мм и более, внезапный зажим диска и вылет УШМ из рук, способен привести к плачевным последствиям.
Резка болгаркой стеклянных изделий
Обработка стекла всегда создает довольно много трудностей. В качестве насадки в этом случае можно использовать специальный круг с твердым напылением.
Работа болгаркой с естественным и искусственным камнемЕще одним труднообрабатываемым материалом считается камень. Для работы с ним применяется специальный стальной диск с напылением. Особенностью отрезной насадки для камня также можно назвать наличие отдельных сегментов.
Резка стекла болгаркой
Деление режущей кромки на несколько сегментов позволяет повысить эффективность охлаждения. Применяется насадка для работы с гранитом, мрамором и другим камнем.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Виды оснастки для «болгарки»: правила ее использования и подбора
Угловые шлифовальные машинки отличаются исключительной универсальностью за счет использования широкого спектра разнообразных принадлежностей. Рынок оснастки очень велик и может удовлетворить как домашнего мастера так и профессионала. Но и тут могут быть сложности связанные с подбором размера оснастки. Как уже говорилось ранее, наиболее распространенными размерами являются УШМ на 125 мм и 230 мм.
Купить оснастку для такого инструмента можно в любом строительном магазине. А вот с оснасткой под УШМ 150 мм и 180 мм могут возникнуть проблемы — данный вид инструмента не сильно распространен. Вся выпускаемая оснастка предназначена для разрезания или шлифовки определенного вида материала или материалов и не допускается ее применение на других материалах
Это первое на, что стоит обратить внимание при ее выборе
Подбор оснастки осуществляется с учетом характера выполняемых работ и параметров угловой шлифовальной машины. Не допускается использование оснастки, диаметр которой превышает максимально допустимый диаметр круга для данной модели УШМ.
Номенклатура оснастки включает следующие позиции.
Отрезные круги
Предназначены для резки разных материалов. При использовании данного вида оснастки следует строго выдерживать угол между инструментом и обрабатываемой поверхностью. Отрезные диски применяются только для хорошо зафиксированных деталей. Они бывают абразивные и алмазные.
Абразивные отрезные диски.
Чаще всего такие круги используются для резки металла, камня и бетона. Спецификация таких кругов отмечается на их этикетке и обозначается буквами и цифрами, например: A 24 S, где:
- Первая буква «А» означает материал зерна из которого изготовлен круг. А — корунд, AS — электрокорунд, С — карбит кремния (используют в кругах предназначенных для резки бетона).
- Цифра, в данном случае «24», показывает фракцию зерна и обозначает специализацию круга. Для стали этот показатель будет крупнее, а для цветных металлов мельче.
- Последняя буква «S» показывает твердость связки. Чем буква ближе к концу алфавита, тем твердость связки выше.
Все эти параметры необходимо подбирать под обрабатываемый материал. В противном случае диск может либо гореть либо слишком быстро стачиваться. Главное правило — чем тверже обрабатываемый материал, тем мягче должна быть связка.
Абразивные круги
Алмазные отрезные диски.
Алмазные отрезные круги разных типов узко специализированны, рассчитаны на использование только для работы с определенными материалами:
- Тип «бетон» для резки всех его видов, в том числе и для железобетонных изделий.
- Тип «асфальт» предназначен для материалов со значительным содержанием абразивов.
- Тип «строительный материал» применяется для обработки керамического или силикатного кирпича.
- Тип «гранит» используется для работы по сверхтвердым строительным материалам.
По виду режущей кромки их делят на сегментные, сплошные + «турбо»:
СегментныеСплошныеТурбо
Шлифовальные круги

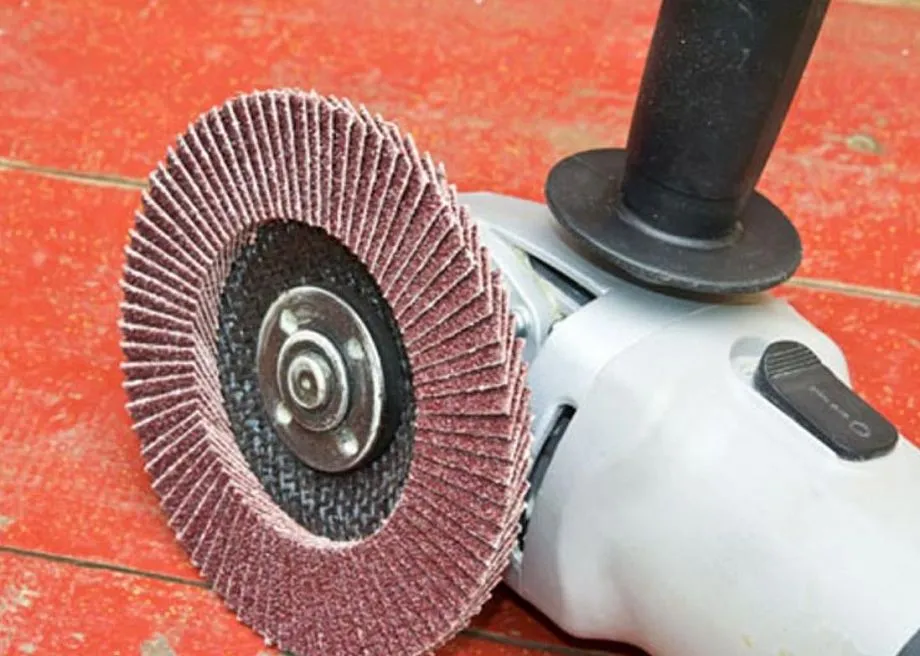

Шлифовальные тарельчатые кругиШлифовальные круги чашечного типаЛепестковый торцевой шлифовальный кругЛепестковый тарельчатый шлифовальный кругЧашечная щетка с латунной щетинойДисковая щетка со стальной щетиной
Меры предосторожности
Углошлифовальная машина — это опасный инструмент. При работе с ней следует соблюдать ряд условий:
- Запрещается использовать инструмент без защитных очков;
- Перед началом резки или полировки проверить на холостом ходу пригодность диска;
- Одежда должна закрывать руки и защищать от попадания раскалённых искр;
- Нельзя снимать защитный кожух с болгарки;
- Во время резки на плоскости мастер и помощник должны находиться сбоку инструмента;
- Агрегат режет материал под собственным весом, а лишняя нагрузка приведёт к деформации или рывкам;
- Работа без перерыва приводит к перегреву оборудования и усталости мастера, который должен крепко держать болгарку в руках, соблюдая угол резки;
- Обрабатываемая заготовка должна быть крепко закреплена;
- Нельзя шлифовать детали боковой стороной отрезного диска, ведь для таких работ существуют специализированные круги;
- В пределах участка работ находится мастер и его помощник. Все остальные люди отходят на безопасное расстояние;
- Радиус отрезного круга должен соответствовать 1/6 толщине заготовки.
Работы с бракованными дисками
Угроза для здоровья часто исходит от деформированного отрезного диска. Даже незначительный дефект на большой скорости проявляет себя с неожиданной стороны. Сколы, трещина, отсутствие небольшого куска диска приводит к его расшатыванию, из-за чего часто болгарка просто вылетает из рук. Поэтому перед тем как приступать к резке предварительно расходный материал лучше проверять на наличие дефектов, причём делать это непосредственно перед началом работы, ведь повреждения могли появиться после падения или внешнего воздействия на диск. Иной раз на пластину могут наступить, а мастер этого просто не заметит.
Несмотря на многочисленные предупреждения о том, что работать с бракованными дисками нельзя, появляются ситуации, когда мастер просто визуально не увидел дефектов. Такие ситуации встречаются постоянно и поэтому необходимо следовать ряду правил, чтобы максимально обезопасить своё здоровье:
- Перед каждой установкой или началом резки необходимо проверять расходный материал на наличие дефектов;
- Работать исключительно в индивидуальном средстве защиты: рукавицы, защитные очки или защитная маска.
Болгарка чаще всего находится на весу в руках мастера и не имеет точки опоры, поэтому к процессу резки или полировке следует подходить предельно собранным и трезвым. Людям с неуравновешенной психикой или плохим здоровьем запрещено приступать к работе с УШМ.
Установка шлифовальных толстых дисков
Теперь поясню, почему на некоторых шлифовальных дисках «лодочкой» усиливающее кольцо установлено на лицевой стороне, а ставить их нужно картинкой вниз (по-другому просто не получится из-за их формы).
На толстые диски производитель устанавливает усилитель, который должен располагаться внизу, потому что, в отличие от тонких (отрезных), он используется для работы не ребром, а плоскостью. В результате армирующий верхний слой на верхней стороне стачивается быстрее. По этой причине и усиливать её не имеет никакого смысла – нагрузка возлагается на нижний, расположенный вторым слоем. Вот как раз его и защищает это колечко.
Кстати, существует мнение, что установка таким образом снижает вероятность зажима съёмной гайки. Исходя из личного опыта сказать такого не могу, так как никогда не работал с диском «задом наперёд».
Преимущества установки диска кольцом к болгарке
Нет точного направления, которого необходимо придерживаться при установке круга на шлифовальную машинку. Но, как уже было описано выше, если ставить резец «лицом» наружу, то процесс снятия упростится, поскольку с абразивной стороны сложнее зацепиться за поверхность.
Помимо этого есть еще несколько преимуществ, о которых будет полезно узнать.
Гарантия ровной установки на вал
Металлическое кольцо, установленное на диск, увеличивает площадь опоры, а потому давление при затяжке становится равномерным. Таким образом, диск максимально ровно сядет на нужную поверхность. Будет исключена возможность перекоса. Это напрямую влияет не только на ровность реза, но и безопасность пользователя — абразив не разлетится на куски, если не будет цеплять УШМ.
Удобство установки
Ещё одно преимущество установки диска лицевой стороной наружу — пользователь всегда будет видеть, какая насадка установлена на болгарке. Для работы с камнем или металлом нужно использовать разные диски, а при ошибке, можно получить серьезные травмы из-за разрыва режущей части.
К примеру, если использовать для резки бетона диск по металлу, то абразив просто не выдержит нагрузки и разлетится по кускам в разных направлениях. Поэтому рассматриваемый вариант установки обеспечивает не только удобство, но и безопасность.
Предписание инструкции
На некоторых моделях болгарок, к примеру, Metabo, указано, что металлический фланец абразива должен примыкать к поддерживаемому фланцу УШМ. Не просто так производители рекомендуют устанавливать диск именно таким образом, поскольку они рассчитывают на безопасность при работе с инструментом.
Особенности работы с толстым металлом, медью, чугуном, алюминием
Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:
постоянно охлаждать участок соприкосновения металла с диском с помощью холодной воды из-за сильного нагрева места прорези;
- производить все резы только прямолинейно;
- разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при этом ненужные части;
- полностью распиливать заготовку нужно за несколько подходов, с каждым последующим углубляя прорезь;
- если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят по отдельности.
Резка чугуна, нержавейки, а также цветных металлов, например, алюминия и меди, осуществляется с помощью специальных кругов, предназначенных для работы с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. При этом круги отличаются составом наполнителей:
- в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
- в других применяются мягкие связывающие вещества.
Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.
Виды и особенности использования УШМ
Известная в народе болгарка – это ничто иное, как угловая шлифовальная машинка. Этот электроинструмент, по мнению обывателей, является необходимым для каждого мало-мальски уважающего себя хозяина.
Неудивительно, ведь помимо шлифования, прибор способен выполнять качественную резку различного рода материалов, начиная от простой древесины и заканчивая металлическими уголками и арматурой.
Чаще всего в быту этот инструмент применяется не для операций шлифования, а именно для резки материалов.
Галерея изображений
Фото из
Резка металлических труб
Резка кирпича болгаркой
Работа болгаркой с бетонной стеной
Резка деревянных заготовок
Основные виды болгарок
Этот полезный и практически универсальный электроинструмент умеет не только пилить, резать, но и шлифовать поверхность наждачными кругами, чистить ржавчину металлическими щетками и, при наличии алмазного спецкруга, аккуратно резать стекло.
Но не каждая модель болгарки обладает широким спектром возможностей. Да и технические характеристики, такие, как мощность, обороты в минуту, рекомендуемый диаметр диска и перечень возможных операций, разнится.
Кроме того, все болгарки, представленные на рынке электроинструментов, по времени работы и выносливости можно поделить на следующие категории:
- Для бытового использования – этот тип предполагает применение сугубо в домашних условиях для выполнения несложных задач. Продолжительность работы таких моделей составляет до 40 минут.
- Для профессионального применения – эта категория электроинструмента рассчитана на ежедневную нагрузку по 3-4 часа. Используются подобные модели мастерами, выполняющими «ремонт под ключ» и прочие виды ремонтных работ.
- Индустриальные – машины, даже неловко их именовать просто «болгарками», предназначенные для беспрерывного использования оператором УШМ весь рабочий день.
Если первые два вида распространены среди населения, то последние применяются сугубо на крупных предприятиях, работающих с серьезными объектами. Да и к работнику, претендующему на должность оператора, предъявляются повышенные требования.
В частности, знание устройства электроинструмента, принципа его функционирования, технологии выполнения работ с его помощью и знание и соблюдение правил индивидуальной безопасности.
Устройство болгарки бытового типа. Новичку, получившему от друзей в подарок болгарку, полезно ознакомиться с ее основными частями
Ведь для качественной резки и шлифовки важно правильно пользоваться этим электроинтрументом
Кроме того, приборы можно классифицировать по типу питания: зависимые от сети и аккумуляторные. А также поделить на группы по стоимости и другим критериям.
Тонкости эксплуатации электроинструмента
Прежде, чем научиться делать ровный рез, нужно разобраться, как правильно пользоваться бытовой болгаркой, чтобы ничего себе не повредить.
В первую очередь, следует прочесть рекомендации производителя, указанные в инструкции/руководстве пользователя. Хотя именно этот момент часто вызывает бурю протеста в душах новоиспеченных владельцев
Но игнорировать инструкции не стоит, ведь УШМ не только полезный в хозяйстве инструмент – болгарка еще и чрезвычайно травмоопасна в руках неопытного оператора.
Нередки случаи нанесения серьезных травм в области лица, конечностей, туловища при беспечном обращении с прибором. Еще чаще страдают глаза от попадания окалин, искр и прочих посторонних предметов, если они не защищены должным образом
Причем, от несчастного случая не застрахован никто – даже опытные пользователи, работающие по 20-25 лет с болгаркой, по стечению обстоятельств оказываются посетителями травмпункта.
Поэтому, важно, в первую очередь, защитить себя средствами личной/индивидуальной защиты (СИЗ). Галерея изображений
Галерея изображений
Фото из
Защитное забрало для лица
Респиратор и наушники
Спецодежда для работы с электроинструментом
Перчатки для защиты рук
Еще один предмет, гарантирующий определенный уровень зашиты, на использовании которого настаивает производитель, – защитный кожух, поставляемый к каждому типу отрезных кругов
Важно его надеть перед установкой соответствующей насадки и хорошо отрегулировать
