Как сделать наковальню из рельсы своими руками

Основной этап работы

Болгаркой спиливается верхний слой рельса и создается максимально ровная поверхность. Желательно установить на ней пластину с легированной стали и тщательно отшлифовать. Проверьте треугольником ровность углов наковальни. Это важный момент. Дальше приваривается рог с одной стороны и квадратный хвостовик с другой стороны.

Чтобы проверить гладкость и качество шлифовки рабочей части наковальни, нужно ее испытать. Для этого необходимо ударить по ее поверхности молотком или молотом. Если все сделано правильно, то молот должен отскочить от нее, как мяч. При этом слышится характерный звон, который держится долгое время. Если наковальня прошла проверку удачно, то можно приступать к следующему этапу работы, а, именно, правильно и надежно закрепить наковальню из рельса на основание.

Оборудование для кузницы

Кузнечное оборудование условно можно разделить на основное и дополнительное. Основное оборудование — это, к примеру, тиски, которых должно быть несколько штук разного размера. Наковальня является основным упорным инструментом. Ее вес, в среднем, составляет сто килограмм. Для изготовления наковальни в основном используют высокоуглеродную сталь. Есть однорогие и двурогие наковальни. Горн – это еще одна важная составляющая кузницы. Этот инструмент нужен для термической обработки металла.

Кроме основного оборудования вам также потребуется ручной инструмент: кувалды, молотки, зубила и так далее. Бизнес-план кузницы должен в обязательном порядке включать полный перечень необходимого оборудования и инструментов. Нужен в кузнице и аппарат для сварки. Следует отметить, что расходы на укомплектование предприятия будут существенные. А конкретно:

• тиски маленькие и большие – 5 и 15 тысяч рублей за штуку соответственно (их потребуется двое-трое разного размера);
• наковальня – 50-60 тысяч рублей;
• горн – 40 тысяч рублей (однако для экономии средств можно сделать его и самостоятельно).

Ручной инструмент стоит недорого и представлен на рынке в широком ассортименте, поэтому здесь проблем не возникнет.

Кузнечное дело как бизнес невозможно без наличия краскопульта для покраски заготовок. На сегодняшний день на рынке представлен широкий ассортимент кузнечного оборудования. Поэтому с его приобретением особых сложностей возникнуть не должно.

Что нужно для кузни – инструмент, оборудование, приспособления, место

Минимум, без которого даже не начать

Чтобы хоть как-то минимально начать заниматься кузнечным делом, осваивать его и работать с металлом, первое, без чего не обойтись – это сварочный аппарат. Трансформатор пойдет, инвертор еще лучше. Это как минимум.

Упростит жизнь также болгарка (еще называют УШМ (угловая-шлифовальная машина), отрезная машинка), она значительно упростит жизнь начинающего кузнеца.

Также нужен из инструмента в первую очередь – молоток. Какой же кузнец без молотка. Тут комментарии излишни. Просто надо приобрести молоток.

Также понадобится какой-то металл для работы. Если средства позволяют, можно покупать сортовой металлопрокат на металлобазе или в строительных магазинах, а если денег мало или нет, можно использовать различный металлолом. Где вы его будете брать, в данной статье рассматривать не будем.

Что можно сделать сначала

Имея сварочный аппарат, можно сделать наковальню. Например, такую, как на видео ниже. Здесь использовался кусок рельса, стальные уголки, куски арматуры и еще какие-то железки.

Обратите внимание, на наковальне уже есть подкладной инструмент- вилка. Сварить такую тоже не сложно, если есть болгарка и сварочник

Если сварить еще в дополнение к этой вилке так называемую “мартышку” (см. фото ниже), то уже можно заниматься холодной ковкой. То есть, что-то подбить, подогнуть молотком вы уже сможете, а также сможете заниматься гибкой на вилке “мартышкой”.

Мартышка и подкладная вилка

Вот еще один вариант наковальни самоделки от адвоката Егорова.

Далее, используя то, что есть, уже можно сварить горн. Вот, например такой как на видео ниже. Более подробно и с картинками об изготовлении этого горна рассказано в этих статьях: часть 1 и часть 2. Добавим лишь, что не обязательным, но очень желательным (облегчающим процесс сборки деталей для резки и сварки) является инструмент клещи зажимные (плоскогубцы сварщика).

Имея все вышеописанное, дальше вы сможете сделать клещи, подкладной инструмент, обжимки и прочие приспособления, инструмент и приобрести оборудование для кузнеца, о которых есть и еще будет немало статей на нашем сайте kovka-svarka.net.

Место для кузницы

Где можно сделать кузницу – почти где угодно. Нельзя только в квартире. Если у вас есть гараж, можно в гараже. Если у вас есть частный дом или дача, можно в сарае. Можно даже просто на улице. Но только соблюдайте правила пожарной безопасности. Все таки кузнечное дело связано с высокой пожарной опасностью. Подробнее о требованиях к месту для кузни тут.

План- схема кузницы для тех, кто хочет самостоятельно заниматься ковкой

Конечно, план-схема кузницы, предложенный в данной статье, это лишь один из множества вариантов планировки, и не под каждые условия и обстоятельства он подойдёт. Но этот план (схема) рабочий, это реальная кузница и в ней работают реальные кузнецы. Как видно на фото.

Итак, вот сама схема. Для рассмотрения в полном имеющемся масштабе, щелкайте по фото плана схемы.

Выбор сварочного аппарата, кабель для сварочника и держатель электрода

Кузница дома– минимальные требования к постройке.

Устройство кузницы

Как сделать кузницу в домашних условиях.

Рубрика статей: Кузница

Все статьи про оборудование для кузницы

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

• безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
• однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
• двурогая наковальня – устройство массой от 100 до 270 кг;
• однорогая консольная;
• шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Размеры и материалы кузнечных клещей

Такое приспособление, которое можно использовать для удержания заготовки при кузнецких работах довольно простое в исполнении.

Клещи состоят из двух отдельных элементов — клещевин, которые скреплены между собой подвижно. В виде оси между ними используют заклепку или болт с гайкой. Главное, что такое соединение не должно создавать препятствия в работе.

Каждая клещевина состоит из трех частей: губки, средней части с отверстием под соединение и рукояти нужной длины. В зависимости от формы и назначения губок, клещи бывают продольными, поперечными и специальными.

Клещи — это, по сути, продолжение руки мастера, поэтому они должны обеспечивать надежный захват и удержание заготовки, быть немного пружинистыми, а губки плотно прилегать к детали.

Часто для надежного захвата часть держателя нагревают. Поэтому губки должны быть изготовлены из довольно термостойкого материала.

Длина клещей диктуется их назначением, для удержания небольшой поковки подойдет небольшой инструмент, а вот массивные и габаритные заготовки придется держать двумя руками, а значит и инструмент должен быть соответствующим.

В целом длина кузнецких клещей может варьироваться от 300 до 1500 миллиметров, в зависимости от назначения в работе.

Различные типы клещей под разные заготовки

Этими свойствами и параметрами должны обладать как самодельные, так и покупные варианты инструмента.

Материалом для изготовления кузнечных клещей может служить сталь марок 15, 20, 25. Они обладают необходимыми качествами для изготовления такого инструмента. Также некоторые специалисты рекомендуют использовать арматурные сорта стали. Материал имеет отличные свойства: стойкость к деформации, пластичность и неплохие термостойкие показатели. К тому же, арматура распространенный металлопрокат и имеет разнообразные сечения. Это удобно для изготовления клещей различных размеров, от самых маленьких до довольно большого двуручного инструмента.

Главное, что арматура не предрасположена к закалке. Ведь постоянные нагревания и охлаждения в процессе работы приведут к тому, что кузнечные щипцы станут хрупкими и очень быстро сломаются.

Кузнечные клещи своими руками изготавливаются следующим образом.

Необходимое оборудование

Строительство собственной кузни в домашних условиях требует определенных знаний. Сердце мастерской — оборудование, без него мастер не сможет работать. Ниже представлен список необходимого оборудования.

• Горн — самый важный элемент. Именно в нем горит огонь, а металл достигает определенной температуры. Размещают его напротив входной двери у стены.
• Стеллажи для металлических заготовок и инструментов устанавливают у правой или левой стены. Их величина зависит от требований владельца.
• Емкости в виде металлических бочек устанавливают рядом с кузнечным горном. Они предназначены для хранения угля, шлака, масел и воды.
• Сварочный пост, который не займет много места.
• Станок для резки металла — один из основных элементов мастерской.
• Наковальня, которую размещают поближе к горну.
• Слесарный верстак с тисками из стали — оборудование, без которого сложно представить кузницу.
• Станок для формовки незаменим в работе.

Если есть возможность установить механический молот, это ускорит рабочий процесс.

Топливо для горна

Основное отличие очагов для кузни друг от друга состоит в использовании разного топлива. Оно бывает:

• газообразным;
• жидким;
• твердым.

Самый распространенный вариант — твердое топливо в виде угля. Профессиональные кузнецы используют блестящий уголь в форме грецкого ореха. Древесный уголь — самый дорогой вид топлива. В некоторых районах он является дефицитом. Советуем использовать пылевидный уголь, температура и продолжительность горения которого являются оптимальными для кузнечных работ.

История молота и наковальни

• 1
• следующая ›
• последняя »

Есть такое высказывание, что молот и рука – основа всех искусств. Глядя на сложные современные механизмы, можно предположить, что эти слова не относятся к нашему времени. Но если посмотреть на это немного глубже, то можно убедиться в том, что все было создано посредством рук и молотка. К примеру, обувь делают на крупных фабриках, но основной инструмент обувщика молоток. Ткань делают на ткацком станке, а сам станок был сделан при помощи молотка.

По такому же принципу были сделаны и другие механизмы, что свидетельствует о том, что в основе всей промышленности находится молоток и руки. Молот в руках человека также лежит в основе всех искусств и ремесел. Из этого можно сделать вывод, что кузнечное искусство всегда имело огромное значение. Кузнец единственный из всех ремесленников, кто может сделать инструменты для своей работы самостоятельно, другим же приходилось обращаться к нему за помощью.

Рассмотрим древние и современные молотки, поскольку интерес к ним среди кузнецов и других ремесленников не уменьшается и в наши дни. Прототипом молотка является кулак. Мужчины еще в древности научились им пользоваться в качестве оружия и инструмента и находили его полезным из поколения в поколение. Кулак является одним из трех инструментов, которые даны человеку от природы. Два других представляют собой приспособление для того чтоб что-либо удерживать, так называемые тиски и для того, чтоб скрести или проще сказать скребок. Все это также как и кулак можно делать с помощью рук. Возможно, прототипом острых орудий и лезвий явились ногти человека.

Поскольку кулак состоит из плоти и крови, его твердости в некоторых случаях было недостаточно, к тому же еще удары могли причинять боль, поэтому древние люди решили использовать вместо него что-то более твердое. Так родилась идея в качестве инструмента применять округлые камни. Рука, в которую зажимали камень, в то время играла роль ручки молота, а пальцы, использовались в качестве крепления. Округлую форму камни скорей всего приобретали под действием воды. Со временем форма такого импровизированного молотка менялась. Для того чтоб, с помощью камня выполнять работу, необходима была хорошая реакция, да и рука от этого уставала. В результате, камни стали делать легче, чтоб выполнять более деликатную работу, а также появились камни о двух концах с выемкой по середине.

Появление более сложных каменных молотов, несомненно, стало огромным шагом вперед. Но все-таки они не могли заменить молот ручкой, поэтому со временем встал вопрос как ручку прикрепить к камню. Сначала для этих целей использовали ивовый прут. К более поздним археологическим находкам относятся камни с выемкой по середине и с отверстием в центре для вставки ручки, которое было сделано не хуже чем на современных инструментах. Из этого можно сделать вывод, что в древности переход от камня к идеальному молоту шел очень быстрыми темпами.

О молотах существует множество легенд и исторических фактов. Молоток принято называть королем инструментов. Многие известные авторы и поэты делали его центральной фигурой своих произведений. Множество самых красивых работ было сделано при помощи молота, а умелые кузнецы всегда были достойны восхищения. В мифологии также нередко упоминается легендарный молот Тора, который стал частью религии наших предков.

Люди привыкли смотреть на молоток, как на грубый инструмент, поэтому мало кого волнует его форма и из каких материалов он сделан. Зачастую его видят как дополнение, забывая о том, что это независимый самостоятельный инструмент. С помощью молота в древности делали красивые кованые ворота, дверные петли, оружие, доспехи и кольчуги для воинов, о чем часто пишут в литературе. Не смотря на то, что образцы древних кованых изделий прекрасны, в наше время с помощью молота делают также множество замечательных вещей.

• 1
• следующая ›
• последняя »

Ресурсы

Если речь заходит о наковальне, значит первые шаги в мире Майнкрафта уже пройдены и тем не менее мы распишем пошагово каждый этап создания наковальни.

Итак, поскольку для наковальни требуются литки железа, игроку придется попотеть в шахтах, добывая руду.

Поскольку пещеры в Майнкрафте отнюдь не пустынны, запаситесь едой и факелами, наденьте броню, возьмите в руки кирку и шагайте под землю.

Железная руда выглядит как блок камня с вкраплениями оранжевого цвета, встречается она практически где угодно и добывается любой киркой, кроме деревянной. Сгодится и каменная, но орудуя железной и другими кирками игрок справится куда быстрее. Копайте все, что видите в пещерах

Для наковальни хватит и тридцати одного слитка, но железо очень важно в игре и никогда не бывает лишним

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

Схема крепления наковальни.

К основным элементам устройства относятся:

• рог;
• хвостовик;
• углубление для формирования отверстий;
• отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
• лицо;
• башмак;
• площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко

Это интересно: Резьбонакатные станки — технические характеристики и принцип работы

Как изготовить

Изначально нужно подобрать соответствующий материал. В заводских условиях для изготовления такого кузнечного приспособления берут сталь марки 35Л. Это один из легированных сортов металла. Но для домашней мастерской можно использовать кусок железнодорожного рельса.

На временный вариант подойдет и швеллер, однако надолго такого приспособления не хватит, оно неизбежно деформируется.

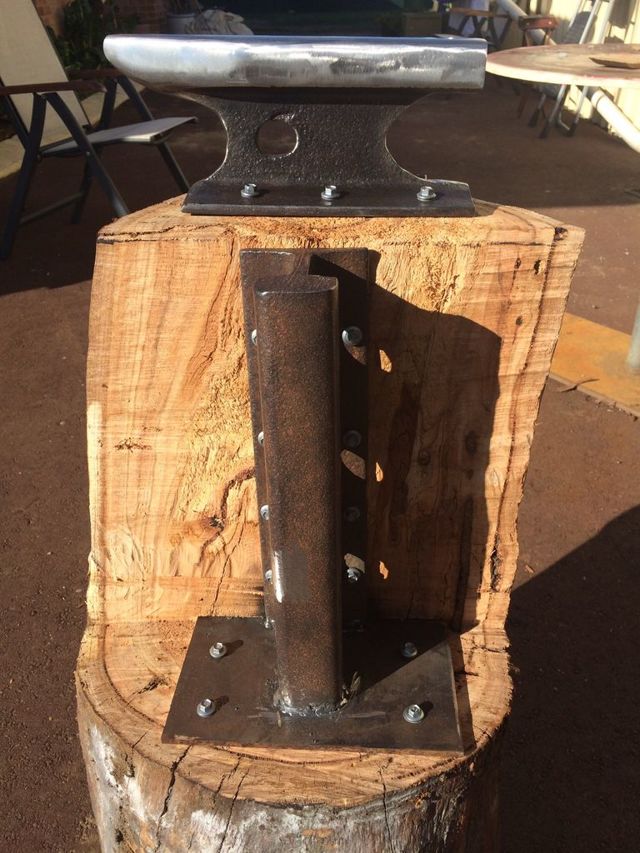

Как сделать наковальню из рельса своими руками? Весь алгоритм изготовления можно посмотреть в предоставленном видео:

• Для изготовления потребуется кусок рельса длиной 200-300 миллиметров или более, если нужно приспособление большего размера.
• Изначально проводиться разметка заготовки. На поверхности обозначают, где будет рог и обод.
• Используя болгарку, с края по разметке срезают лишний металл, формируя треугольную форму будущего рога. После обрезки его желательно скруглить, для чего опять используется шлифовальная машина.
• Под треугольником рога нужно вырезать выемку.
• С противоположной стороны отмечают расположение обода или пятки. Лишний металл срезается точно под прямым углом.
• Лицевую часть наковальня из рельса должна иметь ровную, поэтому все выступы на верхней части тщательно выравнивают напильником и шлифуют.
• Для надежного закрепления приспособления нужно проделать отверстия в подошве рельса.
• Нерабочие боковые поверхности очищаются от следов коррозии и загрязнения, после чего окрашиваются.
• Самодельная наковальня готова, после чего ее нужно надежно зафиксировать. Как это сделать, можно посмотреть видео:

Однако, изготавливая такую наковальню, в результате можно получить неширокую лицевую часть. Чтобы это исправить, можно применить ту же технологию, но перевернув рельс наоборот, таким образом получив широкую подошву заготовки в качестве рабочей поверхности.

Сделав такое приспособление из рельса своими руками, переходим к его установке, для чего можно использовать дополнительные швеллеры в качестве крепежа.

Как вариант, для исходного материала наковальни может послужить и кусок мощной двутавровой балки.

Но, имея более тонкий металл на своих полках, она подойдет для небольших поковок и со временем деформируется.

Такие самоделки могут на время заменить полноценное заводское изделие. Однако, со временем для нормальной и удобной работы лучше приобрести настоящее приспособление, которое намного удобней и позволяет обрабатывать металл различными приемами.

Качественная наковальня с закаленной поверхностью при проверке ударом звенит на высоких тонах, а молоток при этом отскакивает.

Если у Вас есть опыт по изготовлению самодельных наковален, поделитесь им в блоке комментариев к этому материалу. Из чего вы изготавливали такое оборудование и как оно себя показывает во время использования.

Известно, что основной инструмент, который нужен для обустройства кузнечной — это наковальня. Она может пригодиться не только профессиональным кузнецам, но и обычным любителям кузнечного дела, людям, которые любят творить. Наковальня выглядит просто и довольно примитивно, но стоит немало. Покупать ее для эпизодического использования решаются не все любители кузнечного дела, поэтому в такой ситуации может выручить самодельная наковальня.

Основные инструменты, которые понадобятся для устройства кузницы:

Наковальня кузнечная

Может быть практически любая, которую удастся найти. Главное чтобы края и рабочая поверхность наковальни были не сбиты (края должны быть ровными). При ударе молотком о настоящую кузнечную наковальню он должен от неё отскакивать, а сама наковальня должна сильно звенеть. Наковальня может быть установлена либо на большой деревянный пень либо на сваренный из уголка каркас. Второй вариант более функционален, кроме того, он позволяет кантовать наковальню и устанавливать её в любое место двора или помещения без особых проблем. Установка на пне, как правило, закрепляет наковальню на одном месте «навечно».

Высота установки наковальни обуславливается уровнем разгибания руки кузнеца: чтобы при ударе молотом — его поверхность была примерно параллельна земле.

Кузнечный горн

Горн может быть сварен из листового металла с вложением вовнутрь огнеупорного кирпича. Чтобы не варить кузнечный горн можно использовать для этого разрезанный старый баллон. Кузнечный горн, как и наковальня, также устанавливается на сваренный из арматуры каркас на высоте примерно пояса кузнеца. Каркас горна менее массивный, чем у наковальни, из 12-14 арматуры.

На дно горна можно также сварить колосник (решетка, на которой располагается горящий уголь или дрова) из арматуры. Но промежутки между прутами колосника должны быть как можно тоньше (не более 1-2 мм), так как пламенный кузнечный уголь при горении распадается на очень мелкие частички и будет весь просыпаться через большие отверстия. Струя воздуха должна подаваться сбоку, немного под углом вниз, а не снизу как у печей. Это обусловлено тем, что струя сильная и при подаче снизу будет выдувать мелкие частички угля из горна, которые будут разлетаться довольно далеко.

Молот

Это обычный молоток. Но не такой как слесарный, у которого один конец тоньше. Молот — это молоток, у которого оба конца одинаково плоские. В отличие от кувалды молот имеет меньший вес (от 800 грамм до 2 кг) и короткую ручку для работы одной рукой. Молот следует выбирать, исходя из собственных физических возможностей, чтобы работать им долго и не уставать

Очень важно, чтобы молот был сделан из хорошей стали, лучше использовать старый советский. Китайские молоты могут расколоться после нескольких ударов, а у некоторых в процессе эксплуатации появляются бороздки на рабочей поверхности, что свидетельствует о низком качестве металла

Стуловые кузнечные тиски

Основным отличием кузнечных тисков от слесарных является металл, из которого они изготовлены. Кузнечные тиски изготовлены из инструментальной стали, по ним можно бить, не опасаясь расколоть тиски.

Кузнечные клещи с длинными ручками

Длинные ручки необходимы для работы с мелкими заготовками. Плюсом будет фиксирующее кольцо, которое скрепляет ручки «в замок», что позволяет не сжимать их с силой при работе с заготовкой.

Другие инструменты являются неспециальными или обычными слесарными.
