Укладка профилированного бруса: сборка брусового дома, технология монтажа, фото

Материалы гидроизоляции для сруба

Сама гидроизоляция фундамента, а также защита, позволяющая сохранить сруб в сухом виде, выполняются несколькими видами материалов:

Горячим битумом.
Антикоррозийным покрытием.
Проникающими мастиками.

Конечно, каждый изолятор подбирается в соответствии с параметрами строительного материала.

Фундамент деревянного дома между цоколем и первым венцом лучше обрабатывать битумными смесями. Это обеспечит хорошую защиту и будет выглядеть более натурально. Но часто такая изоляция выполняется при помощи проникающих мастик, которые выпускаются в жидком виде. Правда, после обработки не стоит забывать о щели, которая получается, когда сруб укладывают на основание дома.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

Встык;
При помощи шпонки;
Коренной шип;
Теплый угол;
Ласточкин хвост;
В лапу;
В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
Второй элемент делается с шипом. Шип расширяется к краю;
При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Ремонт треснувшего стропила

При появлении трещин стропильные ноги усиливаются накладками и подкосами. Ремонт выполняется в следующей последовательности:

– поврежденное стропило выравнивают, чтобы оно оказалось в одной плоскости с другими стропильными ногами. Для этого к нижней грани стропила набивается временная накладка с поперечными брусками, в нее упирается рычаг домкрата, стропило выводится на необходимый уровень и устанавливается на временную опору;

– выставленное стропило с двух сторон усиливается накладками длиной 80-100 см. Накладки крепятся с помощью стальных болтов или шпилек, с каждой стороны от повреждения устанавливается не менее двух болтов;

– после закрепления усиливающих накладок опора и временная накладка демонтируются.

Задачи горизонтальной гидроизоляции

Устройство гидроизоляции считается хлопотным мероприятием, но ни один дом без нее не простоит долго, даже если он построен на горе, а грунтовые воды залегают на большой глубине. Всегда найдутся причины для появления конденсата и проникновения влаги внутрь конструктивных элементов. Ведь кроме подземных вод, существуют еще дождевые и талые воды, оказывающие не менее губительное действие на фундамент и стены строения. Между кирпичной кладкой и фундаментом устраивается горизонтальная гидроизоляция еще на этапе строительства. Конечно, существуют способы ее выполнения уже после возведения стен, но они являются либо слишком трудоемкими, либо чересчур дорогостоящими

Решение сэкономить на материалах или элементарная забывчивость «мастеров» может привести к существенным проблемам и сложностям в дальнейшем, поэтому игнорировать важность влагозащитного слоя не следует

Нижнюю горизонтальную гидроизоляцию укладывают на уровне подошвы фундамента, но речь в этой статье идет не о ней, а о верхнем изолирующем слое. При его устройстве применяются рулонные материалы, такие как рубероид, толь, стеклоизол, гидроизол, рубемаст и т.д. Для создания водонепроницаемого ковра между фундаментом и кладкой из кирпича или блоков необходимо:

выровнять верхнюю поверхность фундамента раствором;
уложить гидроизоляционный материал в два слоя.

Для надежности допускается фиксация рубероида горячим битумом. Мастику, в этом случае, рекомендуется наносить непосредственно на подготовленные полотна, а после укладки – прижать полужестким валиком. В случае наличия на рулонах крошки, поверхность следует предварительно зачистить, иначе стыковка окажется некачественной.

При отсутствии подвального помещения выполняется двойная горизонтальная гидроизоляция стен:

первый слой – между фундаментной частью и кладкой цоколя;
второй слой – в кирпичной или блочной стене, не доходя до нижнего уровня перекрытия первого этажа или лаг около 10-15см.

Полосы рубероида или другого рулонного материала укладываются заподлицо с кладкой, но они могут несколько выступать за пределы стен. Чтобы добиться аккуратного внешнего вида, ровные края разрезанных вдоль полотен рекомендуется ориентировать наружу, а «рваную» сторону – обращать внутрь дома. Кроме того, следует учитывать, что материал должен укладываться по длине внахлест.

Удачное сочетание вертикальной и горизонтальной гидроизоляции дома обеспечивает максимальную герметичность конструкций. А отсутствие в них влаги может гарантировать долгий срок эксплуатации дома и невозможность появления сырости и грибка во внутренних помещениях строения.

Как правильно выложить сруб из бруса – вопросы и ответы

Издавна умение построить дом из строевого леса считалось уважаемой профессией у народов, населяющих северо-восточную часть Европы. Умелые плотники ценились на Руси и в скандинавских странах. Секреты профессии передавались по наследству. Как заготовить древесину и построить дом знал каждый мужчина, рубке в обло мальчиков обучали с детства. Хозяин, построивший дом собственными руками, получал всеобщее признание. Уважительное отношение к таким людям сохранилось и в наше время – человека, сложившего дом из бруса своими руками, уважительно называют мастером. Искусство деревянного зодчества основано на своде правил, эти знания актуальны и в наше время. Свои особенности имеет укладка сруба из бруса своими руками. Перед тем, как начать строительство, целесообразно ознакомиться с советами опытных мастеров.

Строительство крыши дома из бруса

После того как стены деревянного дома готовы, необходимо приступать к непростому строительству крыши. Вариантов конструкций для создания крыши имеется много. Самым распространенным считается двухскатная крыша, которая состоит из кровли и стропильной системы.

Стропильная система — это основа всей крыши. Изготовляется она из стропил, соединенных между собой скобами либо гвоздями. После на стропила укладывается пароизоляционная пленка. Она защитит стропильную систему от перегрева, влаги, пара. Также многие пленки способны подавить шум, возникающий вследствие идущего дождя либо града. Сверху на уложенную пленку устанавливается обрешетка. И затем уже укладывается выбранный кровельный материал.

Несколько советов спеца

Опытнейший мастер должен уметь не только лишь верно установить металлопластиковое либо древесное окно, да и знать технологию строительства древесных домов. Это дозволит ему найти, вероятна ли установка окна в сруб определенном случае, и, если это нужно, установить обсадную коробку.

Если в срубе обсадой служит древняя коробка от предшествующего окна, то, устанавливая металлопластиковое окно, можно пользоваться одним из методов:

Переработать оконный просвет под окосячку.
Уменьшить размер окна за счет того, что к имеющейся конструкции окна добавится толщина окосячки, рамы и зазора на запенивание.

Древесная порода является живым, дышащим материалом, потому усадка дома может происходить в протяжении всего срока эксплуатации, соответственно, монтировать окна без установки окосячки не нужно.

Наггельные / шкантовые соединения

Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).

Сборка нагельного соединения

1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.

2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.

Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.

3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.

4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.

5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.

Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.

6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.

7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.

Нагели

У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.

Использование центриков для разметки нагелей

Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.

Использование кондуктора для нагельного соединения

Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.

кондуктор для наггельных соединений

1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.

2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.

3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.

4. Установите на сверле ограничитель глубины сверления в требуемом месте.

Сплачивание

Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.

Нагеnьное соединение аккуратное и прочное.

Подготовительный этап

Предварительный этап перед укладкой первого венца из бруса на фундамент заключается в подготовке материала и инструмента.

Все нужное для работы представлено в таблице далее.

№	Инструменты и приспособления	Материалы
1	большая киянка, рулетка, угольник, маркер	деревянный брус
2	лестницы или козлы	анкера, скобы, гайки с шайбами, нагели, шпильки, гвозди, металлические уголки
3	уровни разных систем (водяной, лазерный)	антисептические составы
4	гаечные ключи, рубанок	монтажная пена

Деревянные изделия должны соответствовать таким критериям:

быть без сучков, а также без зазубрин;
поверхность бруса должна быть ровной;
для работы нужно использовать пиломатериал из сердцевины деревьев, который не отдает оттенком синевы.

Предпочтение рекомендуется отдавать пиломатериалу с большим количеством годовых колец.

Для брусового дома высота ленточного основания над поверхностью грунта должна быть минимум полметра. Достраивание часто выполняют кирпичом.

Материал для 1 ряда можно обработать отработанным маслом, а остальной – антисептическими составами.

Весь пиломатериал перед началом строительства рекомендуется проверить на наличие мелких дефектов, пометив эти стороны. Ими брус расположат вверх либо вниз. Стороны с выпуклостями должны быть боковыми.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

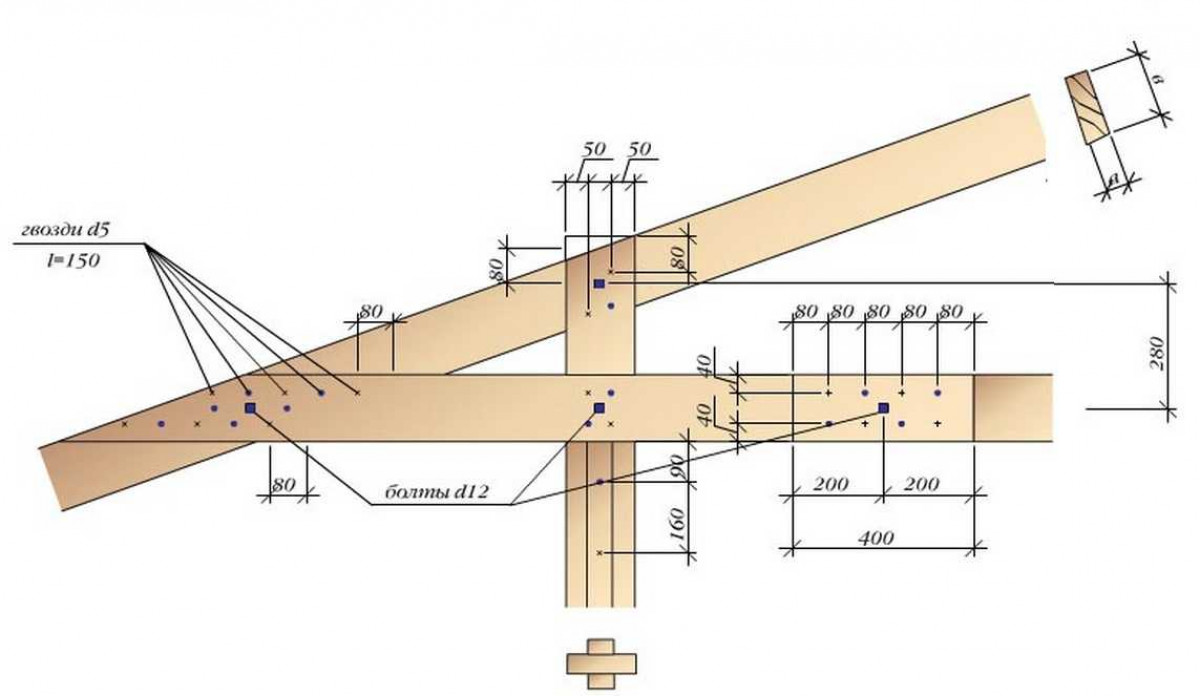

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Этапы строительства каркаса

Перед началом строительства нужно подготовить рабочую площадку. Следует удалить из земли все пни, кусты и крупные камни.

Монтаж каркаса состоит из таких этапов:

Обустройство фундамента. Поскольку каркас имеет незначительный вес, то основание для него можно сделать легким. Фундамент может быть ленточного, свайного или столбчатого типа.
Гидроизоляция фундамента. Для этого используется рубероид.
Укладка нижней обвязки. К бетону брус крепится анкерными болтами длиной не менее 200 мм.
Установка угловых стоек. Фиксация проводится с помощью нагелей или стальных уголков. Стойки закрепляются укосинами.
Устанавливаются остальные стойки. Проводится их коррекция по угловым элементам.
Устанавливается верхняя обвязка.
Укладываются и закрепляются потолочные балки. Их крепление проводится с помощью вырубки, кронштейнов или уголков.
Монтируются лаги для пола.
Проводится обустройство стропильной системы.

Каркас готов. Остается его утеплить и обшить отделочным материалом.

Сильное защемление конькового участка

Бывает, что присутствие сильного защемления конькового участка, если верхнюю часть твёрдо закрепляют, а основание ставят в ползуне, никак не появляется распор в стенке. В этом случае в твёрдо объединённом коньковом узле возникает экстремальный искривляющий период, который должен уничтожить узел, тогда стропильные ноги приобретают значительно меньший прогиб. Защемив верх стропил, мы приобретаем определённый резерв крепости, повышающий все характеристики.

У всех способов есть объединяющая особенность: одна область стропила мастерится на шарнире, который использует только поворот, а другую область конструируют на скользящей опоре. Она имеет возможность позволить себе поворот. Крепится это по-разному. Иногда применяют гвоздевой бой или могут использовать даже крепёжные пластинки.

Плохо становится, если происходит упирание прогона на специальные стойки. В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.

Крепление к свайному фундаменту

Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.

Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.

После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.

Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.

В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.

Вернуться к содержанию

Домокомплекты от производителя

Домокомплект из бруса – это строительный набор, состоящий из нескольких сотен элементов, предназначенных для возведения постройки. По сути это готовые дома в разобранном виде.

Важно! Установка домокомплекта из клееного бруса производится только на устоявшийся фундамент.

Все детали комплекта имеют строго выверенные размеры, выполненные в соответствии с архитектурным проектом. Элементы подогнаны друг к другу, что значительно упрощает и ускоряет строительство.

В сборку входят:

окладной венец;
межэтажные перекрытия;
основание под кровлю;
стропильная система с обрешеткой;
столбы, лаги, балки;
наружные и внутренние стены;
чистовой и черновой пол.

В набор входит сборочная документация с подробной схемой сборки. Каждая деталь должна быть пронумерована и упакована.

Принципы расчета системы

В процессе эксплуатации кровли ее каркас испытывает высокие нагрузки различных типов

постоянные (вес самой стропильной системы и кровельного пирога);
периодические (ветровая и снеговая нагрузка, вес человека, обслуживающего или ремонтирующего крышу или дымоход).

Чтобы правильно рассчитать и сделать надежную крышу, необходимо определиться с ее конфигурацией, выбрать вид кровельного покрытия, вычислить оптимальный угол наклона скатов. Степень сложности каркаса и размеры его элементов в определенной степени зависят от параметров расчетной нагрузки, основная часть которой приходится на стропила. Такие размеры деревянного стропила, как сечение, желательно выбрать с некоторым запасом по прочности

Как определиться с длиной стропил? Для вычислений требуется применить теорему Пифагора (если известна длина торцевой стены и высота расположения конька), либо теорему синусов (если помимо длины торцевой стены известен угол наклона ската кровли).

Стыковка бруса по длине варианты соединений

Максимальная длина заготовки 6 м. При обустройстве стен дома, балок, стропил не хватает одного бруса по длине. Приходится производить соединение бруса между собой. Для стыковки в продольном направлении используются те же способы соединений, что и при угловом, но крепление делается не под углом, а вдоль балок.

В шип на шпонках

Это соединение самое прочное. На 2 заготовках вырезаются идентичные пазы. Они прикладываются друг к другу таким образом, чтобы пазы совпали. Затем берется шпонка из твердой породы дерева и вбивается между ними. Шпонка — это своеобразный клин, который соединяет два паза между собой. Шпонка бывает в форме призмы, прямоугольника. Чтобы сращивание было прочным, шпонку смазывают клеем ПВА или столярным клеем.

Сращивание бруса по длине в коренной шип

Соединения бруса по длине в коренной шип схоже с таким же угловым соединением. Шип и паз могут быть прямоугольными и трапециевидными. Шип в виде трапеции более надежный и прочный, потому что он препятствует смещению деталей. Заготовки закрепляются нагелями.

В замок

Соединить брус 100х100 между собой, можно в косой замок:

Оригинальность данного метода сращивания состоит в том, что торцы не только отрезаются по косой, а представляют собой ступени с определенными размерами. Это прочный вид соединения, который доступен только мастерам с опытом работы, имеющим специальные инструменты и оборудование для точной вырубки изгибов каждой ступени. Ступени напоминают чередующиеся шип и паз, которые повторяют форму второй заготовки. Соединяясь между собой, шип и паз образуют надежный замок.

Сращивание бруса в полдерева

Соединения бруса в полдерева можно выполнить самостоятельно. С торца каждой детали выпиливается прямой угол на половину ее толщины. Только на одной заготовке он смотрит вниз, на другой — вверх. Выемки могут быть не только прямыми, но и косыми. Один элемент накладывается на другой. Шип и паз совпадают. Укрепляют элементы нагелями, скобами, шпильками, пластинами.

Метод сращивания бруса прикладывание

Это самый простой способ сращивания заготовок. Один цельный элемент прикладывается к другому торцом и соединяется скобами либо накладками.

Двойная обвязка

Такой вариант обвязки подразумевает использование двух рядов деревянного бруса различного сечения. Конструкция может закрепляться на винтовом фундаменте двумя способами:

Резьбовое соединение

Подкладывают рубероид под опоры, насаживают брус с сечением 20 × 20 сантиметров на винты и подбивают молотком. В угловых частях деревянные изделия скрепляются при помощи металлического уголка и саморезов. Второй ряд обвязки закрепляется при помощи сквозных металлических шпилек.

Хомуты

При фиксации на хомуты первый ряд бруса с сечением 10 × 15 сантиметров укладывают ребром вниз. Стыки элементов осуществляют в шахматном порядке, они не должны совпадать. Обвязка прикрепляется к сваям при помощи хомутов брусков П-образной формы. Они насаживаются на предыдущий элемент.

На завершающем этапе работ тестируют конструкцию на стойкость, при необходимости делают поправки.

Соединительный крепёж

С появлением современного крепежа из прочной легированной и оцинкованной стали упростились многие строительные процессы, в том числе и устройство надёжных соединительных узлов в конструкциях из бруса. Одни из них применяются уже давно, и традиционно пользуются популярностью. Другие появились сравнительно недавно, поэтому могут быть неизвестны людям, профессия и интересы которых не связаны со строительством.

Традиционные крепёжные элементы

Самыми простыми, надёжными из них являются шканты или нагели, изготовленные из твёрдой древесины. Они идеально сочетаются с основным материалом, не вызывая его деформацию, растрескивание или гниение. В сочетании с клеевыми составами они позволяют осуществлять прочное крепление.

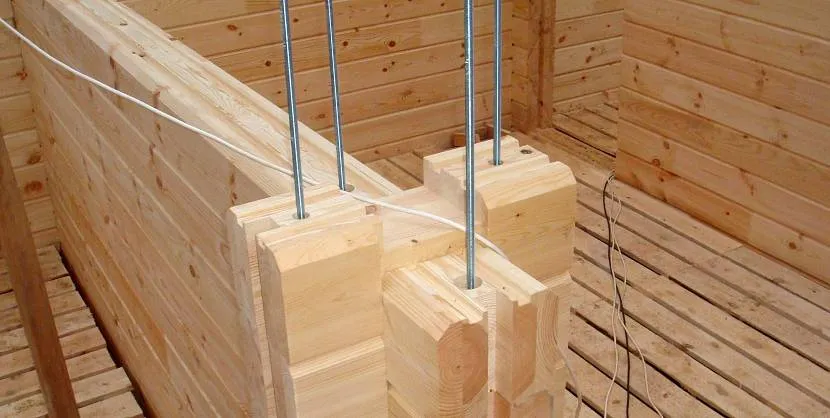

Сборка сруба на стальных нагелях Источник remontik.org

Нагели бывают и металлическими. Их главное достоинство – высокая прочность и долговечность, поэтому их часто используют для скрепления брусовых венцов по вертикали.

Гвозди и скобы, которые раньше были едва ли не единственными видами крепежа для дерева, сегодня стараются не использовать при строительстве капитальных зданий, так как чёрный металл, из которого их изготавливают, несовместим с деревом. Он легко поддаётся коррозии, портя древесину и постепенно разрушаясь. По этой же причине не рекомендуется применять самодельные нагели, нарезанные из арматурных прутьев.

Современные крепёжные изделия

Очень разнообразный крепёж изготавливают из стального перфорированного проката толщиной не менее 2 мм с антикоррозионным покрытием. Из него делают:

пластины разной длины и ширины с отверстиями под саморезы и анкеры. Большой ассортимент типоразмеров позволяет решать такие задачи, как соединить брус между собой по длине 150 на 150, скрепить стропила в коньковой части или усилить провисающий стык без нижней опоры;

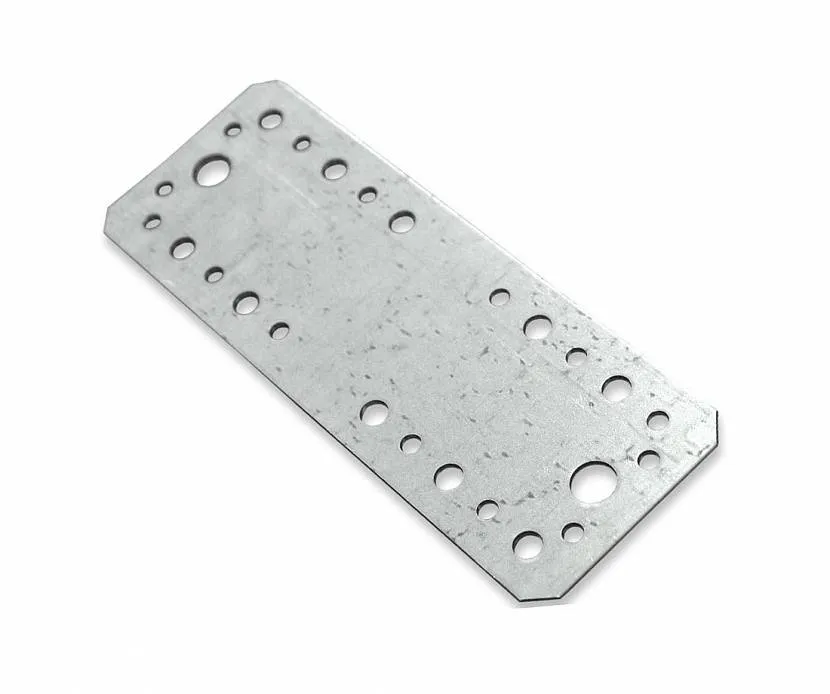

Соединительная оцинкованная пластина Источник www.sibwindows.ru

7 главных этапов технологии сборки брусового дома

Рекомендации по сборке
