Инструкция по установке водосточной системы docke

Другие элементы водосточной системы

Детали конструкции подбираются индивидуально, в зависимости от ее сложности, материала изготовления.

Элементы водосточной системы, используемые при монтаже.

В стандартную систему входят такие элементы:

Фиксаторы из пластика с резиновыми или полимерными прокладками. Они применяются для герметизации стыков, соединенных между собой желобов. Такой компонент требуется для конструкций, имеющих уклон в две стороны.
Угловой элемент. Он устанавливается в случае расположения сливной трубы на фасаде дома.
Заглушка. Крышка полукруглой или квадратной формы, устанавливаемая в торцевой части желоба.
Воронка. Через нее вода из желоба поступает в сливную трубу.
Колено. Если поставить его в нижней части трубы, то можно отвести воду дальше от фундамента. Еще оно требуется при надобности изменить конфигурацию системы
Кронштейны и хомуты для фиксации сливной трубы на стене.
Дюбель-гвозди, саморезы.

Для расчета количества воронок, заглушек, кронштейнов нужно знать правила их расположения. Шаг установки кронштейнов -держателей — 50-80 см, хомутов — 120-180 см. Для простой конструкции требуется 2 заглушки, а также 1-2 воронки.

Другие свойства пластиковой водосточной системы

При первом случае средний желоб размешают в наивысшей точке. Благодаря этому вода будет передвигаться к воронкам, стоящим по углам здания. При втором варианте в наивысшей точке ставят 2 крайние желоба. Из-за этого вода будет двигаться к воронке, которая расположена посреди них. Изредка длина желобка больше 22 метров, и тогда устанавливают 3 воронки + мощную систему. Для водосточной системы своими руками устанавливают желобные соединители (простые и компенсационные).

Далее волокна разрезают на заготовки, а место разреза стоит защищать. Желоба водостока скрепляют с воронкой.
Укладывают на кронштейны желоб, при этом крепления должны примыкать к воронке с учетом линейного пластикового расширения.
Требуется просверливать отверстия для воронки, для чего применяют особу насадку на дрель, т.е. коронку.

Некоторые компании-изготовители наносят маркировку на воронки, чтобы сделать монтаж проще, а именно, на бортике пишет температурные шкалу. После ее сопоставления с температурой за бортом, желоб устанавливают на требуемой отметке. Воронка – элемент, для монтажа которого не нужен клей. Если нужно, то в месте примыкания к желобу устанавливают резинку для уплотнения. После этого выполняют монтаж желобного соединения. При укладке соединитель стоит промазать клеем или уплотнить место стыка резинкой. Клей не нужен для компенсационного соединителя, а чтобы вода стекала в воронку, то на конце трубы для слива лучше обустроить «слезинку». По той же схеме производят установку заглушек и углов для желоба.

Установка заглушек и угла производится при применении клея и резинок для уплотнения. Водосточные трубы и хомуты закрепляют далее. Отверстия под хомутные крепления высверливают на ранее рассчитанном расстоянии. Использование уплотнителя из резины или клея обязательно. Но они не нужны для труб водостока. Фиксация труб производится при помощи хомута, который поставлен в ранее проделанные отверстия. После устанавливают отлив из пластика. Его стоит устанавливать так, чтобы вода не испортила основание дома. Можно сделать так, чтобы он проводил воду в дренажную систему или специальный колодец.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

По типу материала

По этому параметру конструкция бывает металлической или сделанной из пластика. Каждая обладает такими достоинствами и недостатками:

Материал

Характеристики

Пластик

Система бывает клеевой и бесклеевой. Она обладает такими достоинствами:

устойчивостью к солнечным лучам (не выгорает);
прочностью и небольшим весом;
простотой установки;
большим разнообразием комплектующих;
устойчивостью к коррозии;
наличием широкой цветовой гаммы;
клеевая система не требует дополнительного ухода;
обширным диапазоном температур: -40…+70°С.

Но пластик имеет такие недостатки:

разрушается вследствие механического воздействия;
применяется только на малоэтажных зданиях;
не подлежит ремонту после поломки;
требует регулярной замены уплотнителей из резины;
обладает высоким коэффициентом линейного расширения

Металл

Такие изделия прочные, имеют стабильные размеры, выдерживают температуру в пределах -60…+130°С. Достоинства металлических конструкций такие:

не горят;
высокая надежность;
способность выдерживать большие ветровые и снеговые нагрузки.

Но системы такого типа стоят дорого, сложны в монтаже. Цветовая гамма скудная. При механическом повреждении защитного слоя на изделии появляется ржавчина. В металлических конструкциях присутствует небольшое количество элементов, поэтому сфера их применения ограничена.

Указанные системы бывают такими:

стальные (оцинкованные, с полимерным покрытием, окрашенные);
алюминиевые;
медные;
цинк-титановые (они самые прочные и дорогостоящие

Выбор конструкции для водоотвода зависит от типа крыши, предполагаемой нагрузки, используемого кровельного материала, этажности сооружения.

В каких случаях используется обогрев водосточных труб

Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.

С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.

Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.

Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.

Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.

Виды свесов ↑

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

vidi-svesov-1 vidi-svesov-2

Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Кабель для обогрева водостока

Сток для воды предстоит уберечь от возможных разрывов, которые вызывает лед. Необходимо обеспечить работу системы обогрева при помощи кабеля. Его протягивают по крыше вдоль периметра.

Электрический элемент способен работать до мороза в минус пятнадцать градусов, начиная с ноля. На его функциональность не сможет повлиять ни лед, ни вода на кровле.
У кабелей имеется специальный датчик, который считается основным для поддержания в нормальном рабочем режиме.
Установка осуществляется с южного направления. Благодаря им кабельная система способна как включаться, так и отключаться.

На водосточную систему влияние оказывает разрушительный ультрафиолет. Немалое давление имеет мусор, разносимый по ветру. Это говорит о необходимом постоянном уходе и контроле.

Крепление лобовой доски

Для крепления лобовой доски можно использовать весь богатый кровельный ассортимент метизов, уголков, пластин. Главное, чтобы они были надежными и не портили вид. Чаще всего в качестве крепежа выступают саморезы по дереву или гвозди.

Саморез просто ввинчивают примерно посередине торца каждой стропильной доски снизу и сверху. Гвозди вбиваются наискось во встречном направлении по два на одно стропило. Для надежности их можно вбить с проходом насквозь и загнуть острие. Уголки крепят короткими саморезами с двух сторон стропильной ноги.

Ни у одного из перечисленных видов крепежа нет безусловного приоритета, поэтому мастер-кровельщик выбирает его на свое усмотрение. Сам процесс монтажа выглядит так:

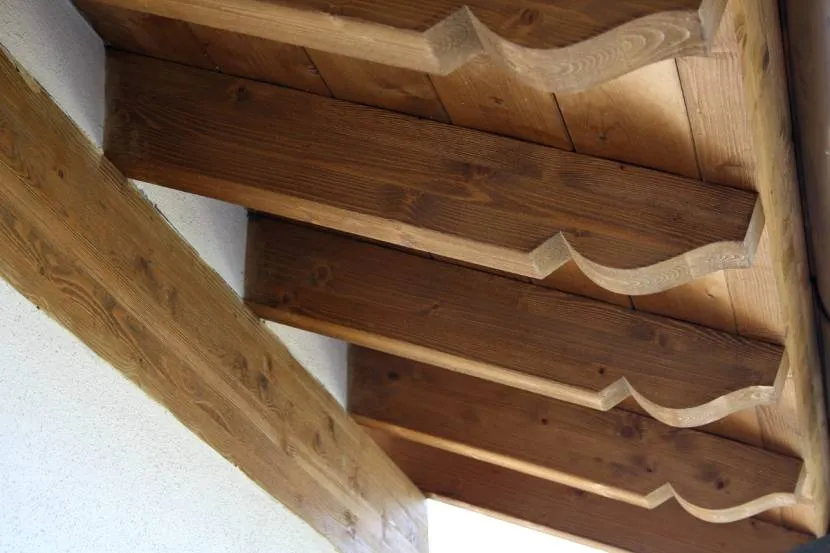

Стропильные ноги срезают так, чтобы у них был одинаковый вынос и угол торцов.
Места срезов обрабатывают комплексной пропиткой, в состав которой должны входить как минимум антисептик и фунгицид.
К карнизу поднимают первую доску и выравнивают по одному из краев.
Доску закрепляют временно гвоздями, прибивая ее к каждому 2-3 стропилу.
С помощью уровня проверяют, насколько ровно установлена доска.
Если уровень показывает отклонение от горизонтали, гвозди вынимают и доску снова выравнивают, повторяя шаги 3-5 до тех пор, пока не будет достигнута приемлемая горизонталь.
Правильно установленную доску закрепляют окончательно.
Если для оформления карниза нужно больше одной доски, остальные устанавливают по тому же алгоритму.
На смонтированной лобовой доске закрепляют кронштейны для подшивки.
При необходимости доску зашивают металлом.

Самое сложное при монтаже лобовой доски — это не выдержать уровень, а не расколоть торцы стропильных ног при креплении

Поэтому во время работы важно постоянно отслеживать, куда именно вы завинчиваете саморезы или вбиваете гвозди. Также сращивать лобовую доску лучше не под прямым углом, а под углом 45°

Такое соединение прочнее и не так заметно.

Монтаж лобовой доски

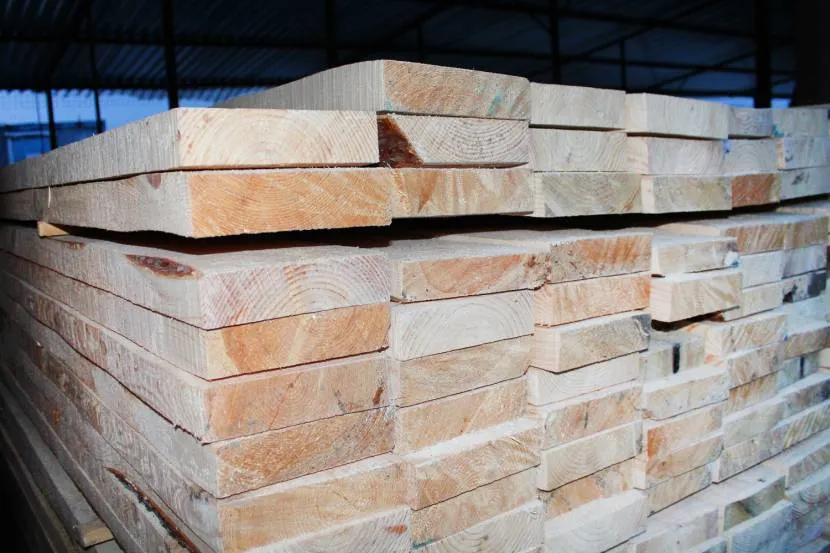

Как и любой древесный материал, который остается после работы на виду и под прямым действием условий окружающей среды, ветровики должны быть предварительно подготовлены:

Сушка;
Шлифовка;
Защитная пропитка (огнезащита, антисептики, биозащита);
Финишная обработка (лак, краска).

Только после этого планки можно использовать для обшивки.

Та как работы проводятся на разной высоте, необходимо заранее позаботиться о наличии двух высоких лестниц.

Монтаж карнизных доборок выглядит следующим образом:

Торцевые части стропил, выступающие за фасад, подравниваются по всей длине карниза для формирования подложки в одной плоскости.
Подготовленный брус после подъема к карнизу укладываются под кровельное покрытие.
Крепление осуществляется к торцам стропильных ног путем вкручивания саморезов.

Наращивание лобовых планок проводится путем стыка под скошенным углом в 45.

Важно помнить, что использование дисковых электроинструментов при монтаже карнизной планки запрещено. Для ее обрезания лучше применять ручные инструменты или электромеханические ножницы

Такие ограничения связаны с возможностью повредить защитный слой кровельного покрытия. Также недопустимо вместо саморезов вбивать гвозди.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

легкий вес;
устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
морозостойкость;
простота крепления;
доступная цена;
разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

Поврежденная деталь не подлежит ремонту.
Разрушается, трескается при сильном ударе, падении.
При нагреве расширяется.
Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

алюминиевыми;
медными;
цинк-титановым;
стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
Не горит.
Элементы прочные и надежные, устойчивы к механическим повреждениям.
Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног.
После проверьте вертикальность спила при помощи отвеса.
К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

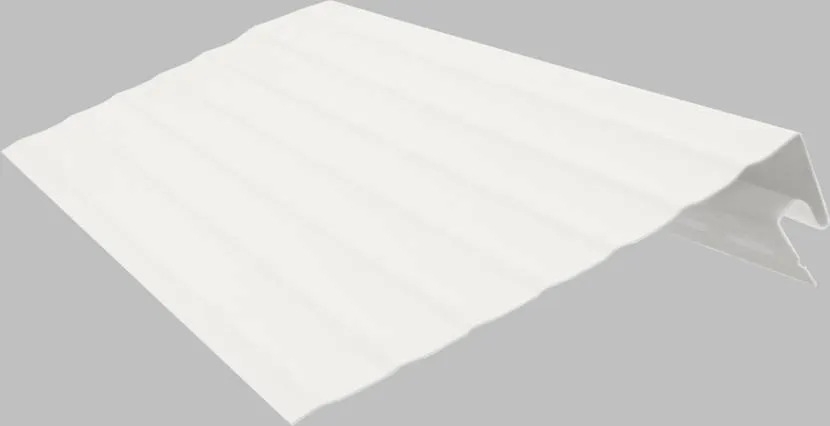

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Как организовать карнизную вентиляцию

И при холодном чердаке, и при мансардном этаже крыше нужна вентиляция. Как правило, приток воздуха организуют через карнизы, а выход — через вентиляционный конёк или точечные аэраторы. Этот воздушный поток обеспечивает испарение влаги с внутренней поверхности обрешётки либо (в конструкции мансардной крыши) с гидроизоляционного ковра на утеплителе.

Есть два основных варианта устройства приточной карнизной вентиляции. Первый заключается в установке металлической перфорированной ленты или планки (то и другое выпускается производителями металлочерепицы) на ветровую доску. Способ требует от строителей большого опыта и точного расчёта, так как при провисании кронштейнов водосточных желобов или образовании наледи на водостоках вентиляционные отверстия могут быть перекрыты.

Второй вариант — приток через перфорированные пластиковые или металлические софиты. Ранее нередко просто оставляли щели между досками, но при этом под кровлей неизбежно селились осы и другие летающие насекомые.

Суммарная площадь вентиляционных кровельных отверстий (карнизных и коньковых) должна быть не менее 1/150 площади горизонтальной проекции кровли.

Коротко о главном

Лобовая доска относится к группе строительных доборных материалов, которые используются для защиты и декоративного оформления кровельной конструкции.

Основные функции ветровой планки: защита выступающих торцов стропильных ног (обрешетки под кровельное покрытие) и чердачного помещения от природных осадков, солнечных лучей и ветровых потоков.

Дополнительная задача – усиление конструкции карнизного свеса.

В качестве материалов для формирования лобовой планки можно использовать заводские образцы (лучше изделия из оцинкованной тонколистовой стали) или доски из деревянного массива (лучше из лиственницы).

Деревянные заготовки предварительно нужно просушить, отшлифовать, пропитать антисептическими и антипиреновыми средствами, при необходимости покрыть декоративными составами.

Крепятся изделия к торцам выступающих стропильных ног или обрешетки, которые выровнены в одной плоскости.

Наращивание планок допустимо с соблюдением таких рекомендаций: заводские фиксируются внахлест на 25-50 мм, деревянные стыкуют впрямую скошенными под углом в 45 градусов торцами (в поперечном направлении).

В случае с обрешеткой конструкция усиливается параллельной доской и поперечными связками (ее можно использовать даже как каркас под обшивку карнизного свеса).

Оценок 0

Последовательность монтажа

Монтаж водосбора

Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
Установить в желоба 3 и 6 угловой элемент желоба 4.
Надеть заглушку воронки 12 на открытый конец воронки.
Надеть заглушку желоба 1 на открытый конец желоба.
Вставить сетку для воронки 10.

Монтаж водослива

Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
Средний хомут устанавливается в положении «Труба».
Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
Хомут устанавливают в положении «Фитинг».
Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

Для разметки: рулетка, карандаш.
Для крепления кронштейнов: отвертка, шуруповерт, дрель.
Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
Для сгибания металлических кронштейнов: гибочная машинка.
Для распилов: ножовка, стусло, пила с мелким зубом.

Общее описание технических характеристик

Рассмотрим детальнее, что это такое – лобовая доска. Кровельный элемент по мере эксплуатации подвергается различного рода нагрузкам со стороны ветра (поэтому иначе называется ветровой), ультрафиолетового излучения и природных осадков. Нависающая над планкой часть кровельного покрытия полностью исключить эти явления не всегда может. Поэтому при использовании древесины для заготовок применяется только массив.

Неподготовленные заготовки для ветровых планок на крышу Источник biobrus.ru

Часто в строительстве домов доборные элементы или не несущие части собирают из бюджетных образцов хвойных пород. Однако специалисты в случае с карнизной доской рекомендуют использовать лиственницу. Это обосновано тем, что такой материал в большей степени проявляет стойкость к влаге, солнечным лучам, перепадам температур, биологическому воздействию и гниению.

Размеры лобовой доски определяются высотой поперечного сечения торцевой части стропильных ног. Причина в том, что именно эти срезы являются основанием для ветровых планок. Они должны быть полностью перекрыты или с небольшим недобором для формирования вентиляционного зазора. Как правило, этот параметр находится в пределах от 180 до 250 мм.

Незашитые выступающие торцы стропильных ног Источник kelohouse.ru

Толщина любого конструктивного элемента из древесины определяется испытуемыми механическими нагрузками. Ветровая доска для крыши не является несущим элементом и в небольшой степени испытывает давление от воздушных потоков. В результате допустимы ограничения в 22-30 мм. Можно выбрать утолщенные образцы, но это лишь утяжелит конструкцию и отразится на ресурсной смете на строительство.

Разнообразие готовых образцов

Сегодня до сих пор многие мастера предпочитают заготавливать лобовые доски из деревянного массива. Однако производители наряду с кровельными материалами предлагают различного рода комплектующие включая ветровую планку. Это могут изделия из полимеров. Пенополиуретан или поликарбонат – образцы из средней ценовой категории, пользуются небольшим спросом из-за относительно высокого коэффициента теплового расширения. Монтаж такой лобовой доски исключает надежную фиксацию к основанию, чтобы они не трескались, не деформировались. Поэтому под воздействием ветровых потоков длительность эксплуатации все равно вызывает сомнения.

Пример виниловой ветровой планки из комплектации для сайдинга Источник vinilon.ru

Более практичным пластиковым вариантом в качестве альтернативы применяется полихлорвиниловый профиль (например ветровая планка из коллекции сайдинга). Однако и здесь надежность оспаривается. Поэтому наряду с деревом востребованными считаются образцы из тонколистовой стали с оцинкованием и полимерным покрытием в тон с основной кровлей (чаще металлочерепица или профнастил).

Пластиковые крепления для водостока

В работе пригодится:

Болгарка (ножовка);
Шнурок;
Перфоратор с шуроповертом;
Метр с карандашом;
Тиски;
Лесенка.

За сутки можно справиться с работой, если наклон желобной части правильно рассчитан по отношению к воронке. Описание процесса:

Производится крючковая разметка, для чего из выкладывают на выровненную поверхность;
Засечки выполняются на крюке, чтобы создать требуемый наклон. Это делается в местах монтажа;
Отметки соединяются прямой линией отличной от линии горизонта. Кронштейны будут располагаться по ней;
По черте крюки загибаются на себя после зажима.

Следующие действия:

Крюк, где загиб минимальный прикручивается к карнизной части;
Кровельный край должен прийтись на крюковую середину;
Между крайними элементами натягивается шнур. Остальные идут по обозначенной черте;
Желоба монтируются при помощи защелок с резинками;
Изнутри крючка ставится заглушка. После чего следует нажатие извне.

Продолжение:

От желобного соединителя до воронки замеряется расстояние;
Воронка устанавливается. От кровельного края она должна быть удалена на тридцать сантиметров;
Отрезается часть желоба;
В воронку до отмеченных ограничителей вставляется желоб. Проводится их монтаж;
На отверстие для слива ставятся колена, и делается поворот к поверхности стены;
После замера расстояния ставится второе колено. Для этого применяется хомут;

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

Подробный монтаж карнизной планки для кровли + устройство и принцип работы

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.
