Как вычислить размер и сечение
Надежность конструкции при эксплуатации также зависит от правильности выполненных расчетов. Толщина бруса устанавливается расчетным путем.
Перед приобретением материала нужно определиться по его длине и ширине. Метраж должен быть таким же, как и длина или ширина помещения, в зависимости от направления расположения строительного изделия.
Между стеной и окончанием торца дерева следует оставить зазор 2-3 см, это необходимо, чтобы избежать образования возможных деформаций при колебаниях температурно-влажностного режима.
Чтобы определить какой брус использовать для перекрытия 5 метров, следует произвести некоторые расчеты.
Толщина прямопропорцинально зависима от используемого материала и характеристик пола. При расчетах учитывается максимальная нагрузка и шаг между опорами. Для жилых помещений эта цифра – 300 кг/м2, то есть 300 кг на квадратный метр должно выдержать покрытия пола. Имеются готовые расчетные данные, согласно которым установлена длина пролета и по сечению, который следует приобрести на выполнения работ.
Расстояние между стенами, (длина требуемого для укладывания изделия) в метрах | Размеры поперечного сечения, в миллиметрах |
6 | 220х180 |
5 | 200х150 |
4 | 180х100 |
3 | 150х80 |
2 | 110х60 |
Стоит отметить, что строительный материал изготавливается прямоугольной формы, и при установке он кладется на ребро, то есть меньшим размером в сечении на фундамент. Таким образом, достигается жесткость и надежность во время эксплуатации.
Размер по толщине может быть выбран и больший по сечению, это необходимо при планировании укладывания слоя утеплителя. Лаги для устройства пола выбираются, исходя из размера бруса и иных характеризующих параметров.

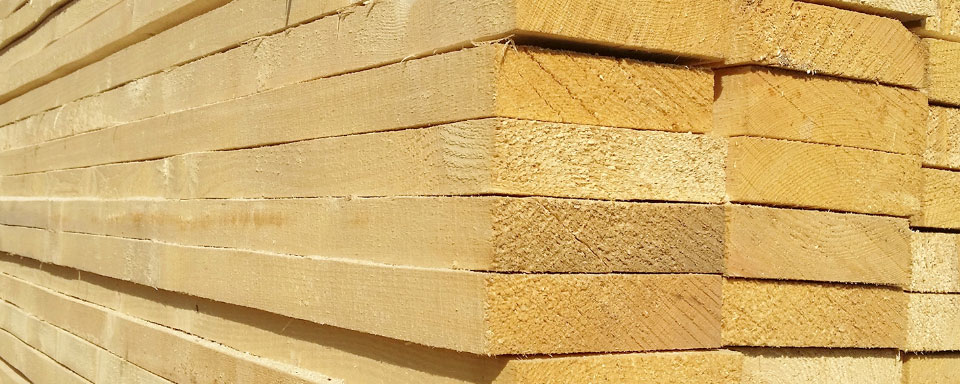

Отличия строганного бруса от обрезного
Выбирая между обрезным и строганным брусом, мастера рекомендуют обращать внимание на ряд особенностей материалов. Обрезной брус производится из цельной породы дерева, а строганный еще и просушивается впоследствии
- Сушка ведется в течение нескольких недель, затем древесина оборачивается в полиэтилен для сохранения нужного уровня влаги.
- Впрочем, брус сушится и на открытом воздухе под навесами в течение нескольких месяцев, однако сушка в специальной печи гораздо эффективней и быстрее.
- Теплопроводность и способность пропускать воздух у обоих материалов одинаковая, однако просушенная древесина крепче и надежнее, не дает усадки и трещин.
Именно данное качество делает сухой строганный брус 50х50 таким привлекательным для строительства и отделочных работ.
Строительство домов из бруса своими руками: правила выбора древесины
Выбор подходящей качественной древесины – первый и один из важнейших аспектов, который определяет успех строительства. А поскольку древесина, как и любой другой материал, имеет свои особенности и преимущества, стоит ответственно подойти к ее выбору и приобретению.
Благодаря использованию клееного бруса для строительства, постройка получится прочной, надежной и долговечной
Первые характеристики, на которые стоит обратить внимание при выборе древесины – ее плотность и прочность. Для различных пород дерева этот показатель разный и встречаются даже такие, что ничем не уступают металлу
Поэтому в процессе выбора важно обращать на это внимание, поскольку даже небольшой дом из бруса должен быть построен так, чтобы без проблем выдерживать серьезные нагрузки. Вот основные требования, которым должен соответствовать хороший дом из бруса:
Вот основные требования, которым должен соответствовать хороший дом из бруса:
- стены должны быть прочными, надежными и долговечными;
- уровень тепло- и шумоизоляции должен быть достаточно высоким;
- проект должен быть составлен таким образом, чтобы нагрузки не провоцировали проседание и деформацию стен.
Если вы решили построить дом из бруса, то добиться этих показателей более чем реально. И, тем не менее, с некоторыми недостатками древесины все-таки придется мириться. Так, например, брус обладает чрезвычайно низким уровнем пожарной безопасности. Кроме того, он склонен негативно реагировать на осадки, частично деформируясь в результате их воздействия.
Качество древесины для строительства дома определяет длительность эксплуатацинного срока всего здания
Построить дом из бруса лучше всего из хвойных пород деревьев. Таким образом, вы получите сразу несколько преимуществ: срок эксплуатации такого бруса довольно продолжительный, при этом он максимально устойчив к процессам гниения, имеет небольшой вес, что положительно сказывается на фундаменте и со временем не растрескивается.
Таким образом, выбор подходящего материала – ничуть не менее важный вопрос, чем соблюдение предписанной технологии строительства
В процессе покупки стоит обращать внимание на качество приобретаемой древесины, выбирая только лучший материал, который способен прослужить много лет
Для того, чтобы здание обладало всеми необходимыми характеристиками, стоит заранее ознакомится с преимуществами и недостатками бруса в качестве материала для строительства
Области применения бруса 50х50
Брусок 50х50 активно используется при строительстве легких малоэтажных конструкций: сараев, бани, беседки. Постройки из бруса, пропитанные специальными растворами, прослужат более 50 лет.
Гниение и грибок не страшны для обработанной древесины. Кроме того, брусок из пород хвойных деревьев часто выделяет смолу и эфирные масла, которые служат природной защитой от гниения и плесени. Постройки из бруса отличаются высокой прочностью и теплопроводностью.
- Незаменим брус и при отделочных работах внутри помещений, и на мебельном производстве. Древесина не дает усадки и трещин, материал легко подвергается обработке инструментами и лако-красочными материалами.
- Брус используется для создания поддонов и другой тары для строительных материалов. Прекрасно подходит для возведения рекламных конструкций и временных строительных сооружений (перекрытий, настилов). При проведении дорожных работ из бруса делают заборы.
Сухой строганный брусок отлично подходит для возведения кровли домов, создания декоративных обшивок и отдельных акцентов в интерьере. Обшивая квартиру гипсокартоном, брус 50х50 обязательно закладывают в дверных проемах в качестве каркаса жесткости.
Определяем ветровую и снеговую нагрузку на брус
Чтобы определить какую нагрузку выдерживает брус (100х100, 150х150,50х50 и др.) при ветровом и снеговом воздействии можно воспользоваться определенными таблицами.
Для выяснения снегового воздействия на стропила разного сечения применяют формулу S=Sg*µ.
Sg – является расчетным весом снега лежащего на земле, который воздействует на 1 м².
Важно! Это значение нельзя сравнивать с нагрузкой на крышу. µ – это значение нагрузки на поверхность крыши, что изменяется от горизонтального до наклонного
Данный коэффициент может принимать различные значения, все зависит от уклона крыши
µ – это значение нагрузки на поверхность крыши, что изменяется от горизонтального до наклонного. Данный коэффициент может принимать различные значения, все зависит от уклона крыши.
При уклоне поверхности до 25 градусов µ принимает значение 1.
Когда наклон крыши лежит в диапазоне 25-60 градусов, µ составляет 0,7.
Помимо снеговой нагрузки перед строительством стропильной систему вычисляется ветровая нагрузка на деревянный брус 50 на 50, 100х100 и т. д. Если эти показатели не учесть, в результате все может закончиться плачевно. Для вычисления применяются табличные значения и формула W=Wo*k.
Wо – является табличным значением ветровой нагрузки по каждому отдельному региону.
k – это давление ветра, что имеет различные значения при изменении высоты. Эти показатели также являются табличными.
Изображенная на фото, таблица нагрузок бруса при воздействии стихий, несложная в использовании, нужно только помнить, что в 1-м столбце приведены значения для степных, пустынных регионов, рек, озер, лесостепи, тундр, берегов морей и водохранилищ. В следующей колонке внесены данные относящиеся к городской местности и районов с 10 метровыми препятствиями.
Перечень требований к обвязке
Материалы и конструкции для обвязки каркасного дома должны соответствовать всем требованиям технологии возведения данного типа строений.
Добиться наиболее прочной обвязки можно при использовании сдвоенных либо строенных досок, соединенных между собой. Доска должна иметь одинаковую геометрию и размеры и скрепляться между собой при помощи анкеров либо скоб.
Размеры деталей обвязки (толщина доски, сечение бруса либо диметр бревен) подбираются исходя из толщины стен здания.
Древесина хвойной породы является наиболее оптимальной для обвязки домов, построенных по каркасной технологии. Это обусловлено ее прочностными показателями, сроком службы, устойчивостью к перепадам температуры и воздействию неблагоприятных атмосферных явлений. Смола хвойной древесины предотвращает гнилостные процессы и повышает влагостойкость. Коме того, хвойные древесные материалы имеют привлекательную цену.
Древесный материал для обвязки требуется обработать антисептическими веществами чтобы защитить его от гниения, а также использовать антипирен для защиты от горения. Все это необходимо выполнить до начала работ по монтажу обвязки.
Виды
Особенности изготовления
В зависимости от типа обработки и технологии изготовления, согласно ГОСТ на брус 50х50 № 8486-86 и 20850-84, в продаже можно встретить следующие его виды:
Тип | Особенности |
Не строганый | Получают путем распиловки бревна или бруса большего сечения. В продаже можно встретить этот материал как высушенным, так и сырым. Последний является наиболее дешевым видом этого пиломатериала. |
Строганый | Обладает гладкой поверхностью, так как дополнительно подвергается механической обработке. Этот пиломатериал в продаже чаще встречается высушенным. |
Клееный | В отличие от всех вышеперечисленных материалов изготавливается не из цельной древесины, а отдельных, склеенных между собой ламелей (состыкованных в длину досок). Клееный брус имеет много преимуществ перед цельным:
Правда, следует отметить, что данная технология содержит и некоторые недостатки – в результате использования клея снижается экологичность материала. Кроме того, ограничено минимальное сечение – клееный брусок 40 на 40 мм в продаже уже не найти. |
На фото – клееные бруски 50х50 мм
Выбор типа материала во многом зависит от области его применения. К примеру, если его планируется использовать для сборки несущей конструкции, то лучше использовать клееные брусья.
Породы древесины
Помимо технологии изготовления данный пиломатериал может различаться породой древесины, из которой выполнен.
Чаще всего для данных целей используют следующие породы:
ель и сосну – являются наиболее дешевым видом древесины, среди достоинств можно выделить хорошую прочность и устойчивость к влаге благодаря наличию большого количества смолы;
Брусок из сосны
- кедр – мягкий материал, благодаря чему его легко обрабатывать своими руками, но в то же время он достаточно прочный. Следует отметить, что кедр известен своими бактерицидными свойствами;
- бук – представляет собой тяжелую и прочную древесину, напоминающую по своим характеристикам дуб. Однако, при покупке следует учитывать, что буковый брус 50х50 мм сильно подвержен короблению в процессе высыхания;
Строганый брусок из лиственницы
- лиственница – главной особенностью этой древесины является устойчивость к гниению и заражению грибками;
- дуб – является наиболее дорогим, но в то же время наиболее прочным материалом. Поэтому дубовое дерево можно использовать для несущих конструкций.
Теплица из брусков 50х50 мм

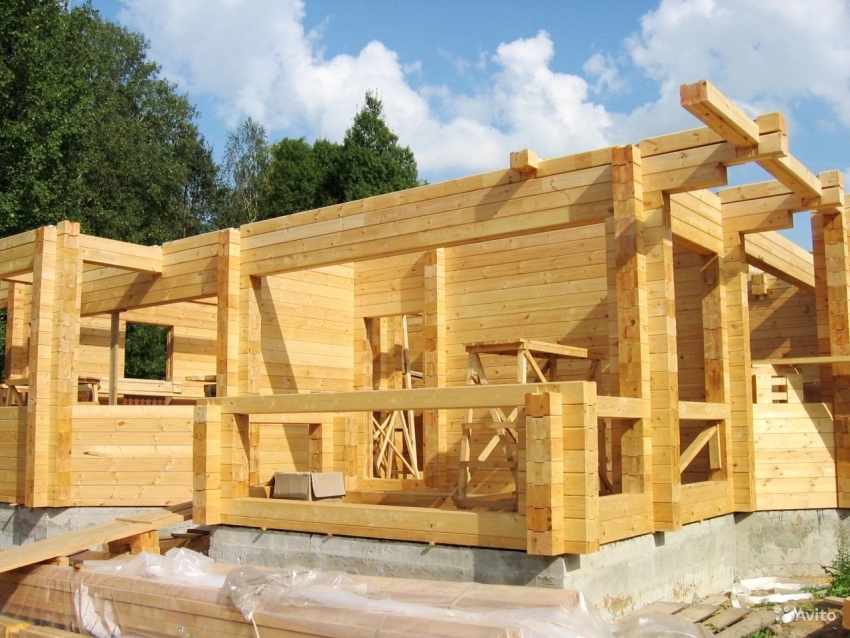

5 этап. Строительство стен дома из профилированного бруса
Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда
Особенное внимание следует уделить трем аспектам:
1. Сращивание бруса по длине.
Виды сращивания представлены на картинке.
Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса
2. Угловое соединение бруса (ГОСТу 30974 — 2002).
Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.
Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

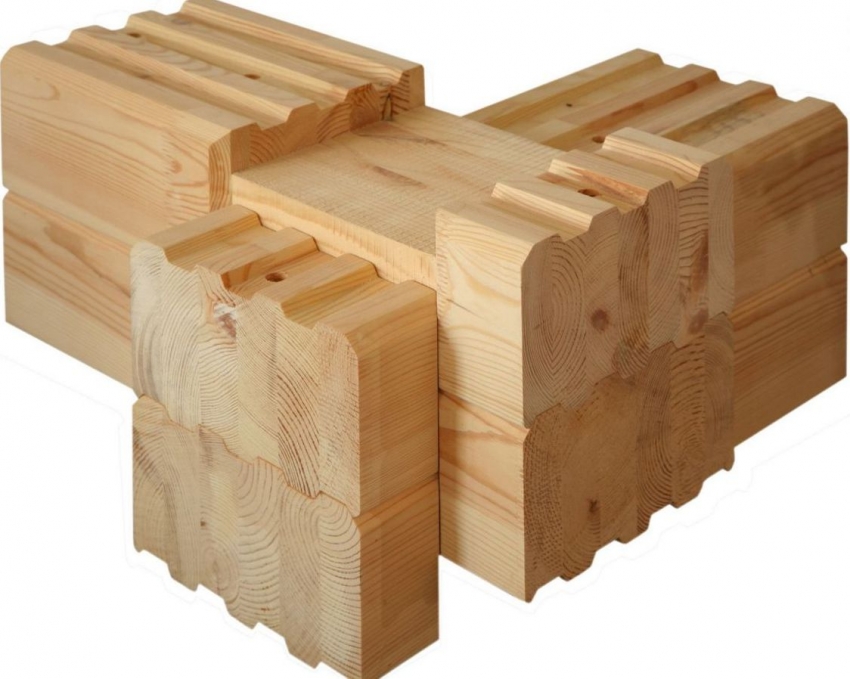

Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.
Варианты, как сделать теплый угол из бруса
Соединение бруса в «ласточкин хвост»1. Ласточкин хвост
Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост
Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.
Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.
Способ рубки в коренной шип (теплый угол из профилированного бруса)
Способ сборки угла деревянного дома из бруса в «теплый угол»
Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.
Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.
3. Формирование простенка
Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).
Способы (виды) крепления/соединения деревянного бруса:
Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;
Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;
Материал подготовлен для сайта www.moydomik.net
Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).
Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

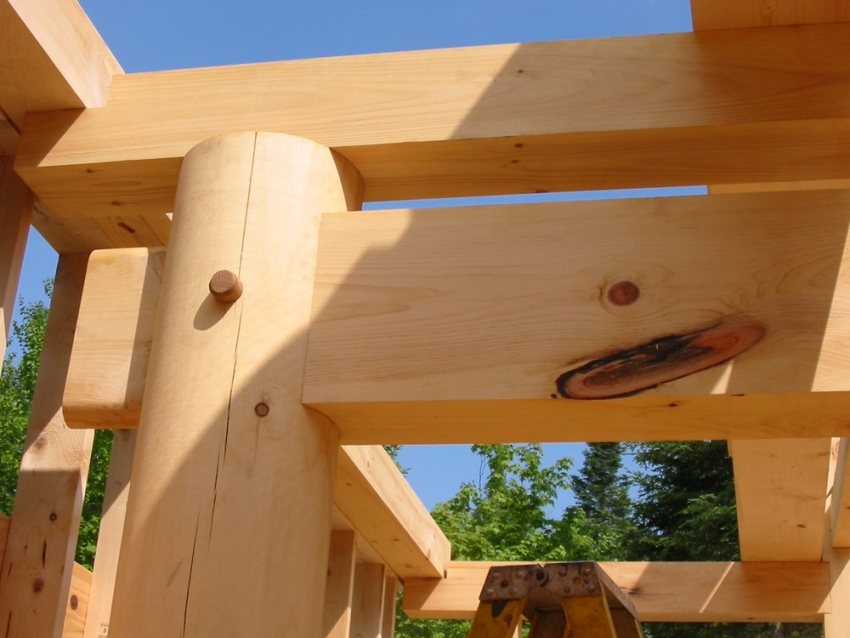

Крепление бруса нагелями
Соединяются венцы между собой с использованием деревянных нагелей.
Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.
Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.
Нагели помимо усиления узла препятствуют скручиванию бруса.
При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.
Установка нагелей в брусе:
- нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
- одним нагелем соединяются только два бруса;
- сверление бруса под нагель выполняется строго вертикально;
- устанавливаются нагели со смещением относительно друг друга;
- расстояние между нагелями в брусе на удалении 1,5-2 метра;
- влажность нагеля должна соответствовать влажности бруса;
- загоняется (забивается) нагель киянкой;
- длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.
Схема монтажа нагелей в брусе
Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.
Пружинный узел для бруса
Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»
Пружинный узел «Сила» для профилированного бруса
Материалы гидроизоляции для сруба
Сама гидроизоляция фундамента, а также защита, позволяющая сохранить сруб в сухом виде, выполняются несколькими видами материалов:
- Горячим битумом.
- Антикоррозийным покрытием.
- Проникающими мастиками.
Конечно, каждый изолятор подбирается в соответствии с параметрами строительного материала.
Фундамент деревянного дома между цоколем и первым венцом лучше обрабатывать битумными смесями. Это обеспечит хорошую защиту и будет выглядеть более натурально. Но часто такая изоляция выполняется при помощи проникающих мастик, которые выпускаются в жидком виде. Правда, после обработки не стоит забывать о щели, которая получается, когда сруб укладывают на основание дома.
Соединения в длину
Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.
Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.
При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры Источник i.ytimg.com
Прямой и косой замок Источник i1.wp.com
- Коренной шип. Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
- На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.
Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.
Как уложить межвенцовый уплотнитель?
Щелевой уплотнитель выполняет функции тепло- и звукоизоляции, применяется при строительстве любых построек из дерева. Тип уплотнителя и технология укладки зависят от типоразмеров пиломатериала. При строительстве из цельного бруса, слой уплотнителя укладывают при кладке каждого ряда. При строительстве из бруса естественной влажности, эта операция выполняется после усадки путем заделки щелей. В профилированном брусе для уплотнителя предусмотрены специальные пазы.
Уплотнитель для цельного бруса производят в виде ленты из пакли, льна, природного мха, для профилированного – в виде полос войлока, вспененной мелкопористой резины и пенополиэтилена. Уплотнительная лента выпускается размерам от 100 до 250 мм, уплотнительную полосу подбирают под типоразмер.
В намокшем или напитавшемся атмосферной влагой уплотнителе может появиться плесень, рекомендуется уплотнитель утопить в щель на глубину 20-25 мм, а щель обработать жидким герметиком.
Создание конька и установка нижней части стропил
Монтажные работы начинаются с коньковой части кровельной конструкции. Осуществить монтаж стропил можно одним из трех способов:
- встык;
- на прогон;
- внахлест.
Соединение конструкции встык предполагает разрезание верхней части стропильной ноги. Делается это под углом, который равняется наклону кровельного ската. На коньке происходит соединение пары ног. Для получения одинакового узла опирания элементов мауэрлата следует воспользоваться готовым шаблоном.
Особенностью фиксации стропил на прогон является наличие коньковой балки. Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но зачастую такая система опирания стропил предусматривает монтаж дополнительных опорных конструкций, что приведет к снижению функциональности чердака. Естественно, что этот способ не подойдет для маленьких крыш.
Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон. Основное отличие – соединение верхней части ног происходит внахлест. Это приводит к прочному соединению конструкции, поскольку шпильки удерживают сразу два элемента.
Соединение нижних концов стропил осуществляется в зависимости от материала возведения стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то опирание стропил производится на мауэрлат.
Как правильно выбрать размер пиломатериала
Выбирать размер бруса для строительства необходимо, в первую очередь, по предназначению материала: дома, дачи, бани, др. постройки и отделочные работы. Во вторую, от климата региона:
- В средней полосе Урала при возведении дома для постоянного круглогодичного проживания в основном выбирают брус 200×200. Материал с таким сечением обладает достаточной прочностью и теплоустойчивостью. Кроме того, он выдерживает все необходимые нагрузки при благоустройстве жилья: крепление оборудования и мебели. В южных регионах строят дом из бруса 150×150 или используют брус 180×180, этого достаточно при мягких климатических условиях. Северные жители выбирают более дорогостоящий и широкий пиломатериал с габаритами 250×250, имеющий оптимальные характеристики для самых холодных зим. Не стоит экономить на строительстве коробки будущего дома. Ведь чем толще стены, тем они будут более устойчивы к низким температурам и ветрам. Не стоит забывать об утеплителе между звеньями. Длина выбирается в зависимости от проекта здания.
- При строительстве дачных домиков, которые рассчитаны на летний отдых или работы в огородный сезон, используют брус 150x150x6000 или 120x120x6000, в зависимости от времени пребывания и масштабов строения.
- Для построек хозяйственного назначения выбирают более практичный и недорогой брус 100×100. Длина обычно берётся 2–4 м. Такие размеры заказываются при строительстве сараев, стаек для животных. Для бань или саун применяется брус 100×150. Такие же габариты пиломатериала используются при возведении стен и перегородок внутри дома.
- В качестве стропильных конструкций, перекрытий пола или потолка, а также в каркасном возведении дома используется брус 50×100. Максимальная длина пиломатериала может достигать 12 м.
- Лидером продаж на строительном рынке является брус 40×40, применяемый для перекрытия полов, потолков, кровли, каркасов, для изготовления мебели, для отделочных работ. Он также применяется при создании архитектурных строений, скверов, парков, детских площадок. При ремонте используется как брус 40×40, так и брус 50×50.
Длина стройматериала не имеет определённых рамок, в каких-то случаях возможно наличие стыков
Однако в обвязке стен и при перекрытии этажей важно использование цельной строительной единицы. При укладке сруба также необходимо, чтобы каждая из стен имела по несколько монолитных брусьев
В любом случае производитель учитывает пожелание клиента и может изготовить материал с наиболее подходящими размерами.
Среди частных застройщиков пользуется спросом дом из бруса 9×9, полезной площади в таком жилище от 100 до 150 кв. м. Строение возводится одноэтажным, двухэтажным или мансардным. Дом из бруса 9×9 может стать постоянным местом жительства для семьи из 4 человек. Наряду с такими проектами, популярны также малогабаритные постройки из бруса 6×6. Это экономичный вариант без сложных конструкций. Общая площадь помещения составляет 50–70 кв. м. По такому проекту возводятся дачи или небольшие жилые домики, они могут быть выполнены в один этаж или с мансардой. Строятся срубы из различного типа древесины.
Рассмотрим, как влияет на теплопроводность дома размер клееного или профилированного бруса.

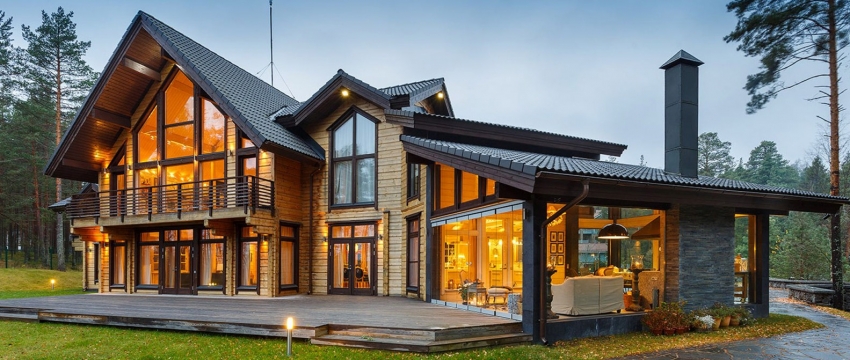

Финские дома из клееного бруса: что это такое, и чем они отличаются от остальных
Заинтересовавшись вопросом, как построить дом из бруса, каждый читатель непременно встречает формулировку «финский дом из бруса». Рассмотрим что же это такое, и какими преимуществами обладают именно эти строения.
Эти дома получили свое название благодаря одной финским компаниям, которые занимались производством клееного бруса отличного качества. Благодаря новейшим технологиям, а также немалому опыту работы в этой сфере, их продукция завоевала лидирующую позицию на рынке, что и послужило причиной для возникновения такого названия.
Какими же преимуществами обладают финские дома в сравнении с российскими аналогами и почему многие предпочитают именно их? Ответ чрезвычайно прост – все зависит от качества используемого сырья. Конечно, ситуация на рынке постоянно меняется, и сегодня многие отечественные компании вполне способны составить финским конкуренцию, но репутация вторых все еще держит их на передовой позиции.
Цена дома из бруса, построенного по финской технологии, определяется множеством факторов и аспектов. Сюда относятся используемые материалы, а также размер и сложность строения. Все это можно заранее просчитать, составив подробный проект и смету.
Для строительства финских домов используется брус премиум класса
Какой же секрет хранит в себе клееный брус финского производства? Исторически сложилось так, что в послевоенные годы финские производители отказались от использования деревьев, которые выросли сами по себе. Для этой цели специально засаживали территории по всей стране. Одинаковые условия роста и уход сделали свое дело, и практически все деревья отличались одинаковым размером и формой, что существенно повысило качество клееного бруса, который из них делали.
Важно понимать, что цена строительства домов из бруса этого типа практически никогда не бывает низкой, и обычно превосходит российские аналоги как минимум в 2 раза. Это связано со многими факторами, среди которых тщательный контроль качества продукции, а также собственная уникальная технология изготовления
Финская технология строительства дома предполагает использование бруса, изготовленного по особой технологии
