Зачем нужна кабельная канализация и как она прокладывается

Строительство кабельной канализации, нормы, требования и правила, прокладка кабеля связи проект

Строительство кабельной канализации предусматривает соблюдение ряда технических требований, норм и определенного свода правил.

И одним из главных требований, предъявляемых при строительстве местных телефонных сетей, является долговечность в эксплуатации, а также высокая надежность канализационных сооружений.

Долговечность подразумевает возможность развития канализации благодаря гибкой структуре своей кабельной сети.

Гибкая структура кабельной сети обеспечивается благодаря возможности оперативного выявления и устранения проблем, возникающих на линии во время эксплуатации, проведению необходимых профилактических работ, измерений, а также благодаря простоте и легкости в замене кабелей. Надежность характеризуется длительным сроком службы кабельной системы и работоспособностью канализационных сооружений.

Устройство сети

Основу любой электрической сети формируют кабельные линии. В слаботочной проводке используется широкий ассортимент кабелей, которые будут рассмотрены ниже

Но пока важно подчеркнуть, что рабочая полноценная инфраструктура такой сети не обходится без телекоммуникационного оборудования и кабельных боксов. Это системы, благодаря которым проложенные контуры транслируют сигнал с необходимыми параметрами

В перечень телекоммуникационной аппаратуры входят соединительные элементы, коммутационные панели, кабельные разъемы, модульные гнезда, розетки и т. д. То есть речь идет об электротехнической фурнитуре, которая поддерживает функции сети. Также устройство слаботочных сетей предусматривает включение кабельных боксов. Существует три типа данного оборудования – приборные стойки, распределяющие шкафы и непосредственно кабельные ящики. Благодаря приборным стойкам выполняется физическое размещение аппаратуры. Это в некотором роде несущие и поддерживающие приспособления для эргономичного размещения оборудования.

Распределяющие шкафы обслуживают проводку, предоставляя ей гнезда, штекеры и прочие разъемы, подключаясь к которым тот или иной кабель получает доступ к источнику или потребителю сигнала. Что касается кабельных ящиков, то они применяются для безопасного содержания линий в местах узловых переходов от одной зоны прокладки к другой.

Железобетонные колодцы

Изделия состоят из двух частей – верхней и нижней. Сверху предусмотрено окно под установку люка. По форме колодцы делаются круглыми, квадратными или в виде призмы.

Бетон готовят с мелкофракционными заполнителями, обеспечивающими водонепроницаемость и водостойкость. Изделие может содержать гидрофобное покрытие для защиты от грунтовых вод. Конструкция усиливается каркасом из стальной сетки или арматуры, который собирается точечной сваркой.

Емкость снабжается патрубками для ввода кабеля. С рукавами кабельной проводки они соединяются компрессионными муфтами, резиновыми манжетами или экструзионной сваркой.

Телеинспекция канализации

После того, как монтажные работы завершены, и канализация благополучно используется, может возникнуть необходимость во внутреннем наблюдении.

Для этого используется специальное оборудование в виде мини-камер, способных свободно передвигаться внутри труб.

Изображение, передаваемое на монитор оператора, сохраняется и может быть просмотрено в любое время.

Телеинспекция канализации

Посмотреть телефонную канализацию может понадобиться для выявления образовавшихся засоров, определения трещин и повреждений. Также может понадобиться контроль незаконного врезания в трубы или же банальной оценки выполненных работ строительного характера. С использованием специальной техники всегда можно оценить текущее состояние телефонной канализации и при необходимости оказать техническую поддержку без негативных последствий.

Устройство смотровых колодцев

При этом между самим колодцем и люком устанавливается еще и горловина. Внутренние стены имеют специальные отверстия, куда вставляются трубы с прокладываемыми кабелями. Основное количество емкостей данного типа оборудовано сразу двумя люками. И, если внешний люк может снять любой человек, то, чтобы открыть внутренний, понадобится специальный секретный ключ.

Всего в зависимости от расположения кабеля, колодцы различаются на:

• проходные;
• пристанционные;
• разделительные.

Если говорить о проходных, то их используют чаще всего на прямых участках или на тех, которые имеют отклонение по горизонтали не более 30°. Второй вариант монтируются там, где происходит изгиб сети. А разделительные, исходя из названия, устанавливают в тех точках, где происходит разделение на несколько каналов.

Во время возведения кабельной канализации, в разных местах устанавливаются смотровые колодцы различного размера.

Это важно: колодцы внутри должны иметь достаточное пространство для возможности осуществлять манипуляции с кабелями.

Сами материалы, применяемые для изготовления таких элементов, зависят также от их углублённости. К примеру, в случае установки близко к поверхности, рекомендуется применять пластиковые изделия, а в случае углубления — из железобетона.

Телефонная проводка

Тоже разновидность кабелей, которые постепенно уходят в прошлое, но все еще используются на объектах, где нецелесообразны высокие затраты на более производительные, но дорогие провода. Телефонный кабель ориентируется и на возможность выполнение единичной разводки, и на подключение большого массива абонентов. К «долгожителям» данного сегмента можно отнести типы кабелей ТРВ, ТРП. Их преимущественно используют в организации телефонных линий внутри помещений, а также в системах пожарной безопасности. Хотя некоторые модификации ТРП за счет полиэтиленовой изоляции могут прокладываться и вне зданий. Наиболее технологичные слаботочные электрические сети телефонной связи базируются на кабелях ТПП. Такие изделия можно применять в тоннелях, коллекторах, шахтах и других каналах наружной и подземной прокладки.

Монтаж кабельного колодца

Так как полностью отделить монтаж кабельного колодца от монтажа прочих элементов кабельной канализации не представляется возможным, мы постараемся выделить наиболее важные аспекты, касающиеся этого этапа.

Ввиду того, что все колодцы имеют разные габариты, размер котлована и глубина, на которую они устанавливаются, варьируются в зависимости от высоты конкретного колодца. Однако, в среднем, глубину котлована рассчитывают таким образом, чтобы после монтажа колодца, его крышка располагалась на одном уровне с окружающей поверхностью земли.

Перед тем, как поместить пластиковый колодец в котлован, необходимо создать на дне песчаное основание толщиной от 150 мм и плотно его утрамбовать. В случае, если колодец размещается в месте с повышенным уровнем грунтовых вод, во избежание всплытия, его надежно фиксируют к бетонной плите с помощью строп или Z-образных металлических скоб и также помещают на песчаную подушку.

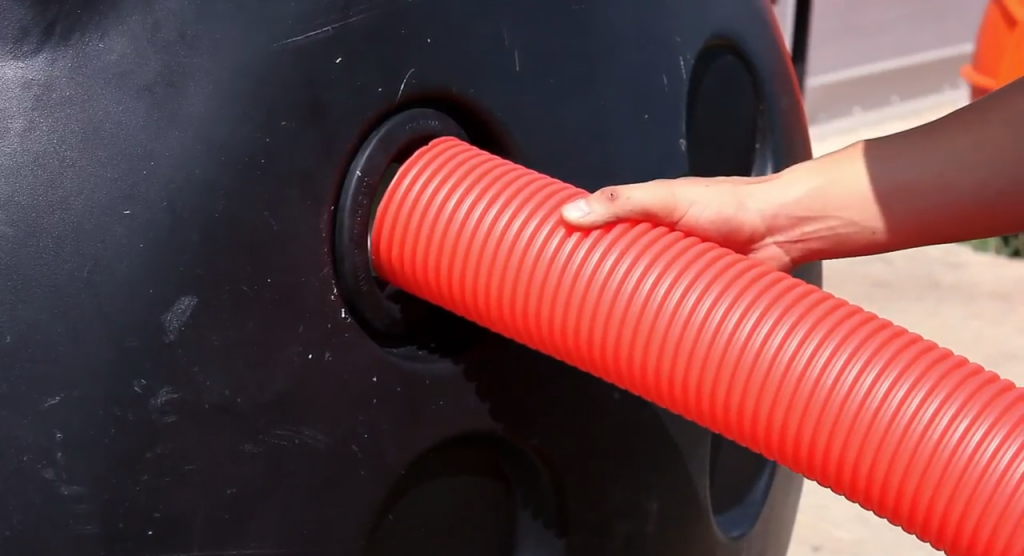

Затем производится ввод труб. В стенке колодца просверливают отверстие необходимого диаметра, зачищают от стружки и устанавливают адаптер герметичного ввода. Считается, что адаптер обеспечивает достаточную степень герметизации, однако мы рекомендуем дополнительно использовать водостойкую монтажную пену. Ввод трубы в колодец осуществляется на глубину 100-300 мм для создания запаса на случай деформации и движения материала.

Обратную засыпку выполняют поэтапно по всей ширине котлована с использованием песка или мягкого грунта, не содержащего камни диаметром более 20 мм.

Толщина каждого слоя должна составлять не более 200 мм, в зависимости от диаметра проложенных труб. Также, каждый слой необходимо утрамбовать.

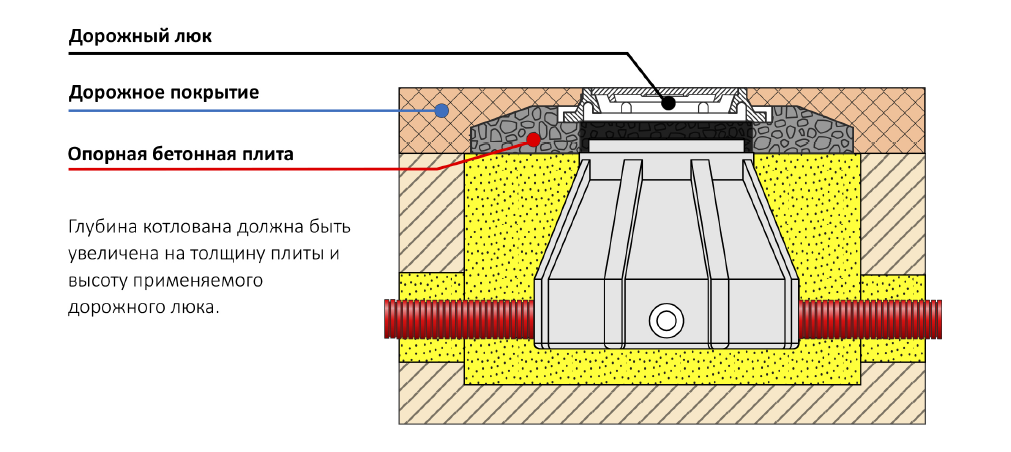

В случае, когда колодец располагается под проезжей частью дороги, обязательно использование опорной бетонной плиты и дополнительного дорожного люка. Это позволит равномерно распределить нагрузку дорожного полотна и избежать просадки грунта и деформации корпуса колодца.

Для организации пространства внутри колодца, к его стенкам крепят кабеленесущие конструкции в виде консолей и полок, на которых впоследствии размещают и фиксируют кабель.

Эксплуатация

По сути, эксплуатация кабельного колодца представляет собой следующее:

• Контроль состояния кабельного оборудования и работоспособности линии, чистка колодца (рекомендуется проводить минимум 1 раз в год);
• Ремонтные работы в случае аварии.

Подводя итог всего вышесказанного, можно сделать вывод, что использование в составе кабельной канализации пластиковых колодцев не только упрощает процесс монтажа, но и делает безопасной дальнейшую эксплуатацию кабельной линии.

Если вы приняли решение о покупке колодца, позвоните нам по номерам, указанным на сайте. Мы поможем точно определить, какая именно модель вам необходима, а также дополнительно проконсультируем обо всех интересующих вас подробностях.

Проектирование слаботочной сети

Для слаженной и долговечной работы слаботочки необходим серьёзный подход к её проектированию. Наилучшим образом с этой задачей могут справиться специалисты. Слаботочные системы проектирование могут иметь разнообразное. Этот процесс состоит из нескольких этапов:

• В первую очередь нужно определить количество и местоположение всех элементов, которые будут подключены к сети. Это поможет рассчитать количество кабеля, определить какие его виды нужно использовать и подобрать необходимое оборудование.
• Исполнителям работ по проектированию и монтажу нужно предоставить необходимые документы с характеристиками здания: план здания, внутренних помещений, прилегающей территории и т. п.
• Оценка наружной слаботочной системы — это определение наличия и состояние ближайших узлов и веток слаботочных систем для расчёта пути прокладки новой сети.
• Выбор траектории проводов и места расположения оборудования в согласии с пожеланиями заказчика, чтобы не нарушать интерьер помещения коробами, датчиками, счётчиками или щитками, а также видом проводов и прочими электрическими предметами.

Что такое силовой кабель: характеристики и сфера применения

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

• Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
• Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
• Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

• поясную изоляцию, внутреннюю экструдированную оболочку;
• стальную броню и подушку под нее,
• сердечник,
• заполнитель,
• экран и пр.

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

Провод. Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

Непосредственно кабель. Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.

Компания «Бонком» снабжает кабельной продукцией многие крупные предприятия и строительные объекты Минска и других городов Беларуси. Сотрудничество с лучшими производителями позволяет предлагать клиентам приемлемые цены и гарантировать высокое качество кабеля. Собственный склад в 2500 м2 позволяет иметь в наличии все виды кабельной продукции и максимально быстро комплектовать заказы.

Проектирование

Почему так необходимо исследовать будущую трассу, по которой будет прокладываться канализация?

Дело в том, что под землей могут встретиться многочисленные препятствия — как природные, так и искусственные. Например:

• Различного рода подземные сооружения.
• Участки, где уровень грунтовых вод находится близко к поверхности земли.
• Участки, где обнаружены залежи известковых отложений. Это, во-первых, самые слабые грунты, а, во-вторых, самые химически активные.
• Свалки.

Вы думаете таких зон в черте города и вблизи него немного? Вы ошибаетесь, поскольку просто никогда с этим не сталкивались. Таких участков огромное количество, поэтому  проектированием кабельной канализации занимаются конкретные специалисты.

К тому же проектные изыскания основываются на инженерных знаниях и инженерном подходе. Все это в комплексе дает гарантии того, что кабельная канализация будет работать эффективно и долго. Кроме того, ее будет удобно эксплуатировать.

На что именно обращают внимание проектировщики?

Кабель по своей сути — это тот же трубопровод, только по нему перемещаются не жидкости или газы, а волны и энергия. Поэтому, если он расположен на поверхности, его необходимо защищать от негативного воздействия природы. Имеются в виду перепады температуры и влажности, действие ветра и солнечных лучей, удары молнии и атмосферные осадки, электромагнитное воздействие и прочее

А под землей всего этого нет, поэтому проложенные кабели будут служить долго.
Кабельную продукцию можно укладывать на прямолинейных участках, и это очень важно. Дело в том, что эффективность передаваемых энергетических волн во многом зависит от однородности кабеля, по которому они проходят

И чем длиннее прямолинейный участок, тем эффективней по нему передается энергия.
Удобство проведения ремонтных работ. Если необходим ремонт или переустановка водопровода, то требуется достаточно большой объем земляных работ с привлечением спецтехники. При этом обычно перегораживают транспортные магистрали, останавливают движение транспорта, а иногда и пешеходов, что создает определенные сложности. С кабельной канализацией все просто.  Для любых манипуляций с ней мастерам необходимо проникнуть в туннель и спокойно проводить ремонтные работы или замену старого кабеля на новый.

Нормы и правила

Необходимо взять во внимание, что сумма диаметров высокочастотных и низкочастотных кабелей, всех типов не должна превышать, чем 0, 75 диаметра канала. Если размещение происходит в индивидуальном канале и при номинальном напряжении, которое равно 240 В, то совместное размещение кабелей сетей проводного вещания и кабелей связи возможно

Но необходимо проконтролировать длину участка, на котором имеется параллельная прокладка кабеля.

Для экранированного кабеля типа РБПЗЭП и РМПЗЭП прокладка в смежных каналах канализации, длина участка должна быть не больше двух километров. А для бронированного и экранированного кабеля типа РБПЗЭПБ и РМПЗЭПБ должно быть не больше трёх метров.

В канале можно укладывать не больше трёх кабелей типа МКТ-4, МКТА-4, ВКПА-10. А кабели типа МКС, ЗКП(ЗКВ) встречных аналоговых и цифровых систем передачи нужно прокладывать в разный кабель каналах. Для кабелей в оболочке из алюминия типа МКСА и ЗКА возможна укладка в одном канале. В редких случаях существует возможность укладки кабелей в одном канале, но протяженность его не должна быть больше одного километра. В одном канале обычно укладывают не более трёх кабелей типа МКС, в индивидуальных случаях допустима прокладка четырех кабелей.

Этапы работ по сверлению проходного отверстия

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Нужен бур по дереву, простая дрель и аккуратность.

Перегородка из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

• Найдите место, где нет профилей конструкции;
• Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
• Посмотрите есть в перегородке утеплитель;
• Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем, типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
• Расширьте отверстие сверлом до нужного размера;
• В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
• Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Классификация и маркировка ККС

Колодцы кабельные связи классифицируются по следующим основным признакам:

По области применения:

• типовые, маркируются ККС;
• специальные, маркируются ККСС;
• станционные, обозначаются как ККСст.

По конфигурации:

• проходные;
• угловые;
• разветвительные.

По массогабаритным характеристикам:

• 5 типоразмеров для типовых колодцев ККС 1 — ККС 5;
• 2 типоразмера для специальных колодцев ККСС 1, ККСС 2;
• 4 типоразмера для станционных колодцев: на емкость станции до 3, до 6, до 10 и до 20 тысяч номеров, а для АТС емкостью более 20 тысяч номеров используются нетиповые конструкции.

По паспортной нагрузке:

• для установки в пешеходной зоне и на непроезжей части с максимальной нагрузкой 10 т;
• для установки на проезжей части улиц с максимальной нагрузкой 80 т.

По материалу изготовления:

• железобетонные;
• кирпичные.

Согласно требованиям ТУ 45.1418-89, маркировка колодца включает информацию о его типе, варианте конфигурации, типоразмере и нагрузочной способности. При указании конфигурации символ «у» обозначает угловой колодец, а буква «р» — разветвительный. Для проходной конфигурации символьное обозначение отсутствует. Допустимая вертикальная нагрузка указывается цифрами «10» или «80».

Дополнительно после информации о типе и конфигурации добавляется символ «м», если конструкция монолитная. Комплектация обозначается буквами «ГЕК» для изделий, укомплектованных ершами и консолями, и буквой «Г», если ерши и консоли в комплектации отсутствуют.

В качестве примера, ККС 3 — 10 ГЕК обозначает, что это типовой колодец ККС 3 типоразмера, проходной, предназначен для размещения в пешеходной зоне с расчетной нагрузкой 10 т, монтажные ерши и консоли входят в состав изделия. Из маркировки ККСр 3-80 следует, что это типовой колодец ККС 3, угловой, для использования на проезжей части улиц с расчетной вертикальной нагрузкой 80 т.

Колодцы типа ККС 1 и ККС 2 выпускаются только проходными, остальные типоразмеры допускают изготовление в проходном, угловом или разветвительном варианте исполнении.

СКС или компьютерная плюс телефонная сеть

Структурированные кабельные системы обеспечивают длительный срок службы, сочетая удобство эксплуатации, качество передачи данных, надежность. Внедрение СКС создает основу повышения эффективности организации, снижения эксплуатационных расходов, улучшения взаимодействия внутри компании, обеспечения качества обслуживания клиентов.

Структурированная кабельная система строится таким образом, чтобы каждый интерфейс (точка подключения) обеспечивал доступ ко всем ресурсам сети. При этом на рабочем месте достаточно двух линий. Одна линия является компьютерной, вторая – телефонной. Линии взаимозаменяемы. Кабели соединяют телекоммуникационные разъемы рабочих мест с портами распределительных пунктов. Распределительные пункты объединяют магистральными линиями по топологии «иерархическая звезда».

СКС является интегрированной системой. Сравним СКС с устаревшей моделью «компьютерная плюс телефонная сеть». Ряд преимуществ является очевидным.

• интегрированная локальная сеть позволяет передавать разнотипные сигналы;
• СКС обеспечивает работу нескольких поколений компьютерных сетей;
• интерфейсы СКС позволяют подключать любое оборудование локальных сетей и речевых приложений;
• СКС реализует большой диапазон скорости передачи данных от 100 Кбит/сек речевых приложений до 10 Гбит/сек информационных приложений;
• администрирование СКС сокращает трудозатраты обслуживания локальной сети благодаря простоте эксплуатации;
• компьютерная сеть допускает одновременное использование разнотипных сетевых протоколов;
• стандартизация плюс конкуренция рынка СКС обеспечивают снижение цен комплектующих;
• локальная сеть позволяет реализовать свободу перемещения пользователей без изменения персональных данных (адресов, телефонных номеров, паролей, прав доступа, классов обслуживания);
• администрирование СКС обеспечивает прозрачность компьютерной и телефонной сети – все интерфейсы СКС промаркированы и документированы. Работа организация не зависит от сотрудника-монополиста соединений телефонной сети.

Надежная и долговечная структурированная кабельная система является фундаментом локальной сети. Однако всякое достоинство имеет обратную сторону. Стандарты СКС рекомендуют избыточность количественных параметров системы, что влечет существенные единовременные затраты. Зато можно забыть о кошмаре перманентного ремонта действующего офиса для наращивания компьютерной сети под текущие потребности.

Система электропитания

В большинстве случаев для работы компьютерной сети требуется обеспечить электропитание устройств, подключаемых к телекоммуникационным разъемам. На каждом рабочем месте устанавливают силовые розетки. Одни розетки служат для подключения компьютеров и оргтехники, другие – бытовых электроприборов. Такое разделение систем позволяет организовать централизованное гарантированное электропитание.

Известно, что прокладка силовых кабелей параллельно информационным ухудшает качество передачи данных по слаботочным линиям, что может вызвать сбои локальных сетей. Для уменьшения этого влияния требуется выдержать минимально допустимые расстояния параллельной прокладки, зависящие от напряжения, мощности нагрузки. Монтаж силовых и слаботочных сетей одним подрядчиком позволяет решить проблему электромагнитной совместимости, уменьшить инвестиционные затраты.

Основные элементы кабельной канализации

Главным элементом кабельной канализации являются специальные трубы, сечение которых составляет 10 см. Они прокладываются на глубине не менее полуметра, и не более двух метров. Все трубы герметично соединяются между собой и в конечном итоге представляют единую конструкцию.

К не менее значимым элементам канализации относится и колодец, который еще называют смотровым устройством. Они необходимы для того, чтобы в случае возникновения какой-либо проблемы с кабелями можно было произвести ремонтные работы без поднятия земли.

Обычно, такого типа канализации проводят под пешеходной дорогой или же, у края зеленых насаждений.
