Ливневая канализация: как сделать монтаж

Виды ливневки

В СНиПах оговорено, что ливневка делится на две категории: точечная и линейная.

Точечная ливневая канализация

Основной объем воды от атмосферных осадков – это ее сброс с крыш зданий и сооружений. Поэтому кровли комплектуются водоотводящей системой, в состав которой входят вертикальные водоотводы, установленные в основном по углам здания. Если длина постройки большая, то производится монтаж промежуточных водоотводов через каждые 25 м.

Так вот под ними и устанавливаются водоприемники системы точечной ливневой канализации, которые сверху закрываются защитными решетками, а внутри устанавливаются пескоуловители в качестве системы фильтрации. Соединяются водоприемники канализационными трубами (не перфорированными) в единую сеть, по которой вода будет отводиться в дренажный колодец.

Водоприемник под вертикальным водоотводом

Линейная ливневка

Данная разновидность ливневой канализации предназначается для сбора воды, которая не только стекает с крыш, но и собирается на остальной территории. Делится она на три категории: открытая, закрытая и смешанная.

• Открытый тип – это сеть бетонных или пластиковых каналов, которые сверху закрыты решетками. Это самый простой вариант обустройства дренажа по СНиП.
• Закрытый тип. Самый сложный и по возведению, и по проектированию вариант. Перед тем как переходить к его реализации, необходимо учитывать объем отводящей воды, тип грунта на участке, рельеф самой территории. После этого производятся расчеты, создается схема прокладки труб и место расположения дренажного колодца.
• Комбинированный тип. Обычно этот вариант используется на больших площадях, где не везде есть возможность использовать только один тип из двух первых.

Линейный открытый тип

Как она работает

Прежде чем рассказать об устройстве ливневой канализации в жилом доме, отметим: она бывает двух видов – внешняя и внутренняя. И хотя выполняемая ими функция одинакова – отвод воды от жилого дома, устроены они по-разному.

Внешняя система

Помните кадр из фильма “Военно-полевой роман”, когда раздосадованный Нетужилин бил ногами по водосточным трубам, а из них катились вниз каскады льда. Вот такие водосточные трубы и являются основным элементом внешней ливневки. По желобам вода с крыш попадает в трубы, а затем в дренажную систему или в резервуар.

Это простая малозатратная система, которую с удовольствием выбирают строители. Если бы не одно “но”. Такая ливневка подходит только для скатных крыш, которых сегодня не так-то и много. В основном многоквартирные дома делают с плоскими крышами. И здесь нужна внутренняя ливневая канализация.

Внутренняя система

Воронка, стояк, отводная труба, выпуск – вот основные составные части внутренней ливневой канализации. Все они за исключением воронки находятся внутри здания, а потому не страшатся мороза и других неблагоприятных погодных явлений.

Находящиеся снаружи воронки, принимающие на себя потоки воды во время дождя, должны иметь хорошую герметизацию, иначе протечек избежать не удастся. При монтаже к ней обязательно делается уклон, так вода полностью попадает в воронку. Располагают их равномерно по всей территории крыши.

Устройство внутренней ливневой канализации не так сложно, как кажется на первый взгляд. Но сделано все должно быть грамотно и профессионально. Только в этом случае ни фундаменту, ни почве под зданием, ни зданию в целом не будет угрожать опасность.

↑ Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

↑ Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

Ревизионные окошки предназначены для предоставления доступа к системе внутренней канализации. Хозяину достаточно отодвинуть заглушку, чтобы устранить засор.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

1. В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
2. Далее приступают к укладке утеплителя вдоль стенок.
3. Трубу протягивают через гильзу.

↑ Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

1. Жидкость по трубопроводу течёт под воздействием гравитации.
2. Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
3. В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

1. Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
2. Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Внутренний водосток зданий: особенности функционирования

Человечеством было изобретено два типа систем водостока: внешняя и внутренняя. Внутренний водосток применяется как в частных постройках, так и при возведении многоэтажных зданий (включая и 110-этажные небоскребы – другой возможности водоотвода просто нет). Более привычно применение данной системы на плоских кровлях частных домов и традиционных многоквартирных домов. Принцип данной системы состоит в расположении вертикальной наклонной трубы внутри здания, когда влага попадает в водоприемную воронку, находящуюся во внутренней части конструкции кровли.

Водоприемные воронки на крыше

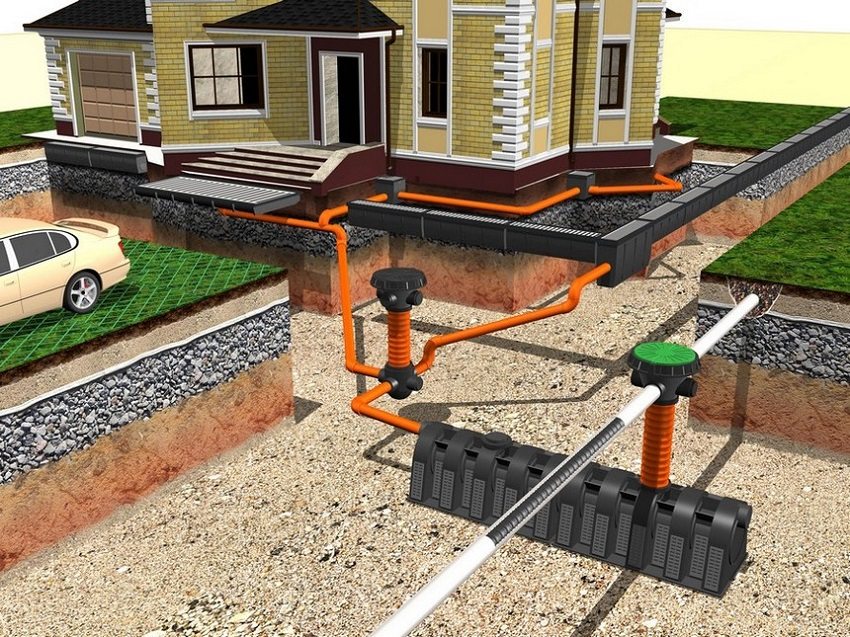

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

• Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
• Подземная сеть из безнапорных труб для внешней канализации.

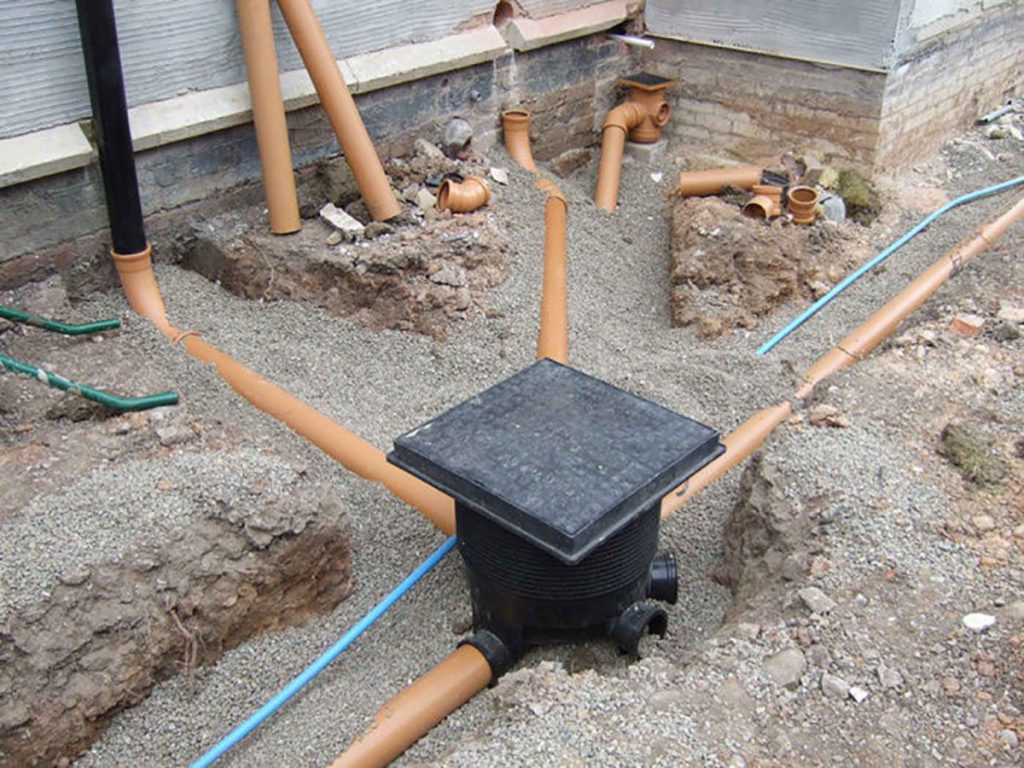

• Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
• Водосборный колодец.
• Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

• в придверных приямках;
• возле входных групп;
• на ровных мощеных площадках;
• под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

• отмосток вокруг строений с неорганизованным водостоком с крыш;
• площадок с твердым покрытием;
• газонов;
• зон возле бассейнов и фонтанов;
• игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

• желоба и лотки;
• защитные решетки;
• торцевые заглушки;
• фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Виды ливневой канализации: фото и описание

Впитывающие способности почвы неспособны справиться с потоками воды во время хорошего дождя или таяния снега при резком потеплении. На современных участках площадь впитывания сокращается за счет обширной застройки и мощения территории. В результате влага застаивается, что разрушительно действует на фундамент, дорожки и корневую систему растений. Эту проблему призвана решить ливневая канализация, которая бывает трех видов.

Открытая система: простота монтажа и ухода

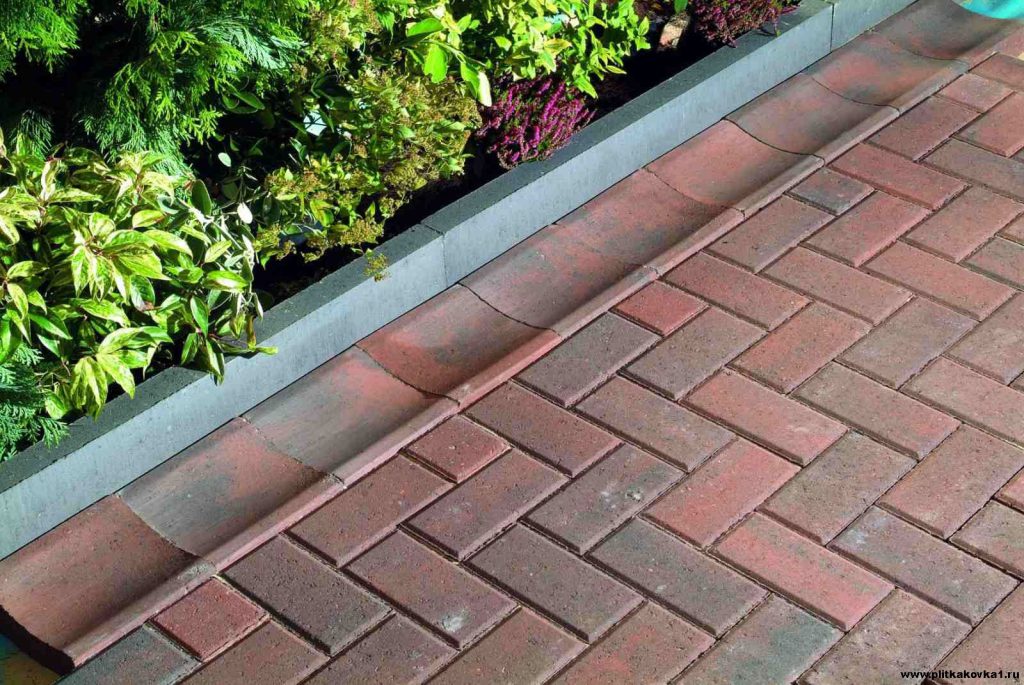

Самый простой и дешевый способ гарантировать водоотведение. Он привлекает домовладельцев минимальными трудозатратами и легкостью обслуживания. Составляющими элементами открытого типа являются:

• Линейные желоба-водоотводы, устанавливаемые в отмостке под водостоками, вдоль дорожек, на площадках.
• Пескоулавливатели – углубленные элементы, накапливающие грязь в одной точке, что облегчает очистку системы.

фото с сайта raysad-nn.ru

Чаще всего открытая ливневая канализация – это система, оканчивающаяся стоком воды на почву, газон или клумбу. Но если на участке есть естественный или искусственный водоем, он может стать конечной точкой водоотведения.

Закрытая система: для требовательных домовладельцев

С точки зрения эстетики такой вариант предпочтительнее, так как водоотведение обеспечивается подземной системой труб. Кроме того, он гарантирует отсутствие луж на газонах, так как вода не сбрасывается в почву. Но закрытая система ливневок требует большого объема земляных работ, что увеличивает сложность и стоимость ее обустройства. При ее прокладке используются такие элементы:

• Линейные лотки или желоба – призваны собирать воду с площадок и дорожек. Для повышения эффективности их работы покрытие должно укладываться с небольшим уклоном.
• Решетки, которыми закрываются желоба. Они предотвращают забивание их листьями и прочим крупным мусором, выравнивают поверхность, и несут декоративную функцию.
• Дождеприемники. Небольшие колодцы, закрытые декоративной решеткой, которые устанавливаются под кровельными водостоками. Их дно находится немного ниже отводящей трубы и может комплектоваться фильтрующей корзиной, чтобы стекающая вместе с водой грязь не засоряла трубы, поэтому колодцы нуждаются в периодическом очищении.
• Придверные поддоны. Необязательный элемент, но очень желательный, если над входной дверью нет навеса. Представляет собой закрытый решеткой лоток с водоотводом в трубы.
• Газонные решетки. Если газон или клумба расположены в низине, накапливающей большое количество осадков, есть смысл обустроить здесь водоотвод, чтобы предотвратить порчу растений.
• Трубы. Система труб прокладывается под землей с уклоном в пределах 1-2 см на метр погонный. При разработке схемы ливневой канализации желательно предусмотреть минимальную протяженность и количество изгибов труб.
• Смотровые колодцы обустраиваются в местах изгиба и соединения труб, а также на протяженных прямых участках. Они необходимы для ревизии, ремонта и прочистки канализации. Современные колодцы изготавливают из пластика, хотя асбестоцементные также не теряют популярности.
• Коллектор. Емкость для накопления жидкости, откуда она выводится различными способами, на которых мы остановимся ниже.

фото с сайта stroyfora.ru

Плюсом закрытой ливневой канализации является возможность использования накопленной в коллекторах воды для полива участка или технических нужд.

Смешанная система: компромисс цены и функциональности

Соединяет все элементы предыдущих, и является компромиссным вариантом. Чаще всего закрытая система обустраивается для водоотведения от кровельных водостоков, а открытые ливневки устанавливают вдоль дорожек и площадок. Это позволяет уменьшить объем земельных работ и количество материалов, что позитивно сказывается на стоимости.

Целостность – гарантия эффективности

Самая продуманная система не будет функционировать полноценно, если не обустроены кровельные водостоки. Потоки воды с крыши со временем разрушат отмостку и повредят фундамент, даже если остальные ливневки работают хорошо.

Обслуживание ливневой канализации

Ремонт ливневой канализации, в принципе, не подразумевается, так как правильно сконструированной системе присуще свойство самоочищения. Избежать засорения, конечно, нельзя, так как в воде содержатся взвешенные частицы, которые, оседая, постепенно заиливают систему, приводя к постепенному снижению ее пропускной способности.

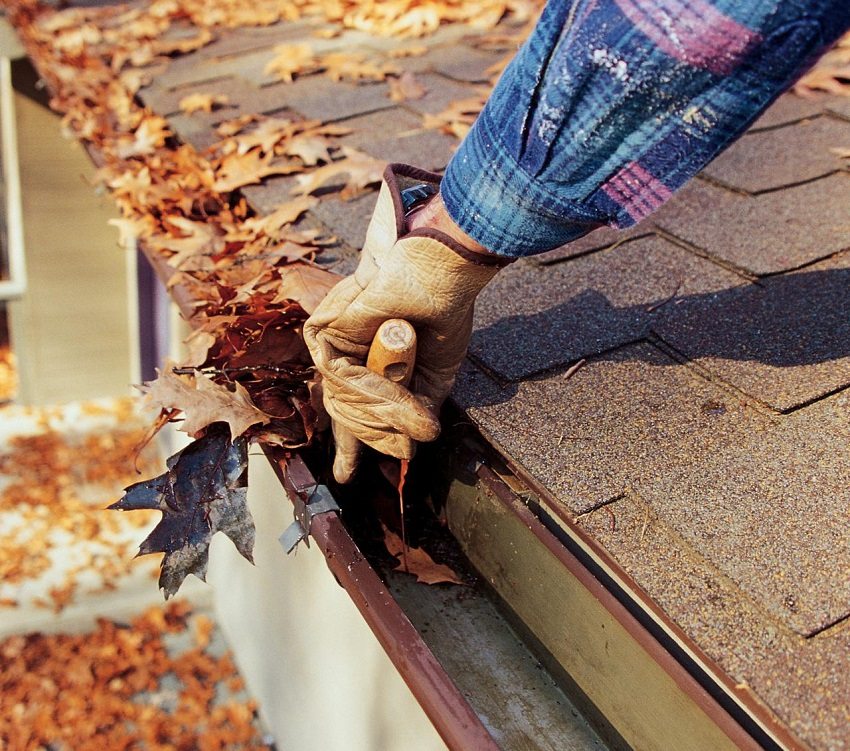

Обслуживание ливневок заключается в их регулярной прочистке и промывке

При проведении на участке строительства и значительных ремонтных работ также желательно проведение очистки.

На загородном участке применяется:

• механическая очистка отдельных элементов системы с пробиванием, при необходимости, образовавшихся пробок;
• промывка ливневой канализации гидродинамическим методом, под сильным напором воды.

На промышленных объектах, где возможно попадание жировых или органических элементов в стоки, используют также:

• промывку паром или кипятком (горячей водой), т. е., термическое воздействие;
• специальные химические реагенты для растворения засоров.

Самостоятельный ремонт ливневой канализации арычного (открытого) типа не представляет особенной сложности. Он проводится в два этапа:

1. Подняв решетки, удаляют накопившиеся в желобах мусор и грязь, очищают пескоуловители.
2. После промывки элементов системы водной струей устанавливают ранее вынутые обратно.

Работы в подземных частях системы производить сложнее. Потребуется начать с верхней точки. Последовательность такова:

• обрабатываются дождеприемники;
• прочищаются трубы, иногда с применением сантехнического троса;
• проводится промывка с обеих сторон, начиная с приемной.

Очистка колодцев предполагает:

• освобождение полостей от ила и песчаных наслоений;
• осушение и очистку от грязи маслобензоотделителя (при его наличии);
• извлечение, промывку водой и повторный монтаж (или замену) губчатых фильтров или коалесцентных модулей.

После проведения работ по очистке и необходимого ремонта ливневка снова полноценно готова к эксплуатации.

Стоки из ливневой канализации чаще всего выводятся в ближайший водоем природного или искусственного происхождения

Конструкция канализационной системы

Засорения появляются в системе канализации очень часто. Истоки данной проблемы лежат не только в неправильной эксплуатации конструкции, хотя такое явление тоже имеется: нередко канализация воспринимается жильцами как еще одно место, в которое можно сбрасывать мусор.

Основная причина засорения трубопроводов возникает из-за монтажных ошибок. Во-первых, нередко для обустройства системы используются шероховатые трубы, в которых засорения возникают намного чаще из-за наслоения отходов на поверхность. Во-вторых, проект канализационной системы зачастую выполняется неграмотно, а вот монтаж канализационных труб в частном доме выполняется верно. В результате получается качественно собранная неработоспособная система, в которой засорение появляется из-за больших углов поворотов, изгибов или уступов. Все эти нюансы должны учитываться, когда планируется установка канализационных труб в частном доме. Опять же, свой выбор лучше всего остановить на пластиковых деталях, поскольку их обработка осуществляется очень легко и без использования сложных приспособлений. При необходимости можно даже нарезать трубы, что позволит подогнать их под надлежащий размер.

Трубы режутся следующими методами:

1. Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
2. Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
3. В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.

В любом случае, резка труб требует наличия свободного места, и при его отсутствии приходится пользоваться другими методами. Например, в стесненном, замкнутом пространстве обрезка трубы выполняется тонким тросом, на концах которого имеются ручки. Это приспособление протягивается вокруг трубы, располагается под прямым углом к ней, после чего тросом пластик перетирается. Конечно, распилить трубу перпендикулярно в таком случае проблематично, но постараться все же стоит, иначе монтаж выйдет недостаточно качественным.

Для удаления заусениц используется обычный нож: снаружи они просто соскабливаются, а на внутренней поверхности необходимо выполнять эту работу очень придирчиво, ведь от качества очистки будет зависеть функциональность канализации.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Особенности установки дождеприемника

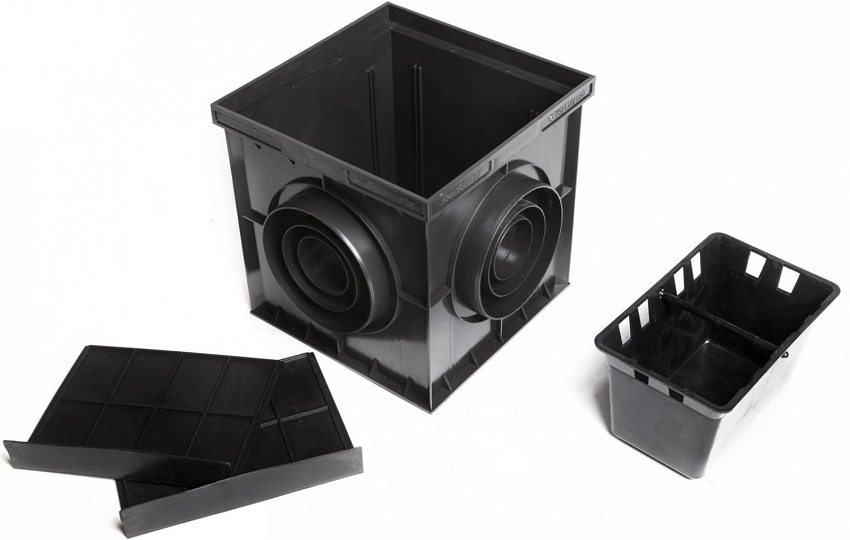

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
6. Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

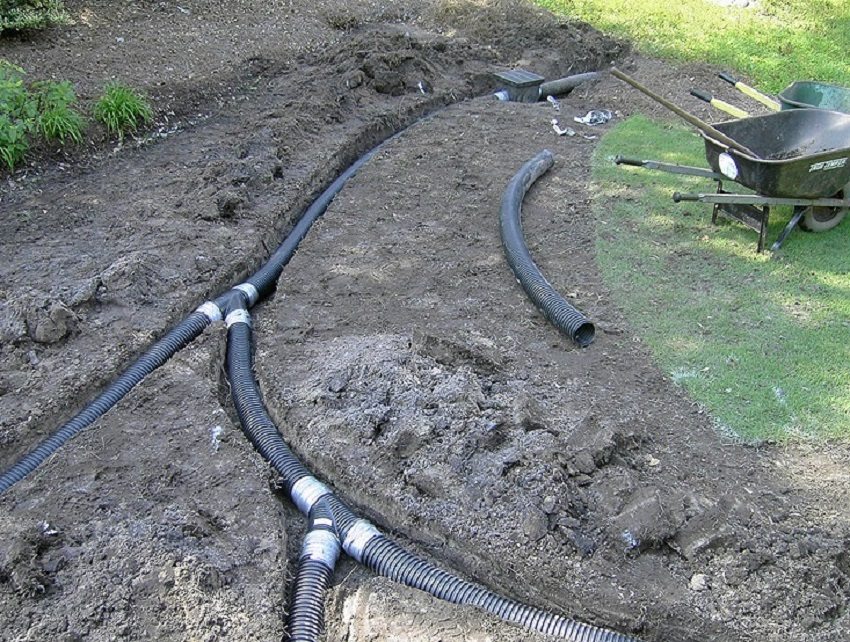

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Гофрированные трубы

При прокладке ливневой канализации могут применяться как гладкие, так и гофрированные изделия. В чем же разница? Гофрированные модели отличаются повышенной плотностью, благодаря особой кольцевой жесткости. При этом гофрированные изделия принято разделять на несколько видов:

• Легкие – применяются для прокладки наружной канализации;
• Тяжелые – характеризуются повышенной прочностью, могут заглубляться в грунт;
• Сверхтяжелые – используются для прокладки под автомагистралями и даже железными дорогами, способны выдержать высокий уровень нагрузки и вибрации.

Гофрированные трубы могут быть изготовлены как из ПВХ, так и из ПНД.
