Нюансы по монтажу и советы по расчету
Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.
Элементы вентиляционной конструкции
Воздухообмен при принудительной вентиляции с подогревом
Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.
Схема вентиляции для гаража с обогревом
Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.
Превращаем» автомобильный пылесос в моющий
Химчистка автомобильного салона является достаточно дорогостоящей услугой, а потому многие владельцы машин предпочитают проводить эту процедуру самостоятельно, в своём гараже. Первое, что требуется в этом случае — пылесос, способный собирать влагу с обшивки авто. Но если такого устройства под рукой нет, можно сконструировать его самостоятельно. В случае, если мощность одного пылесоса кажется недостаточной для эффективного сбора воды, можно параллельно использовать две единицы техники.
Для этого потребуется:
- пластиковая канистра с прочным каркасом нужного объёма;
- уплотнительная резинка;
- труба для канализации, размером 2/3 от высоты ёмкости и диаметром 40 мм, что соответствует диаметру стандартных шлангов;
- шланг;
- герметик;
- поворотное колено;
- разветвитель.
Сборка проводится следующим образом:
- В ёмкости для сбора жидкости потребуется два отверстия: в качестве одного из них можно использовать горловину канистры, второго — проделать самостоятельно с учётом диаметра канализационной трубы (можно использовать способ выплавления).
- Для герметизации в горловину ёмкости вставляют уплотнительное кольцо, а затем поворотный патрубок.
- Один конец трубы уже оснащён уплотнительной резинкой — именно с этой стороны в неё вставляют шланг с насадкой, которые будут собирать воду.
Использование самодельных конструкций моющих пылесосов имеет массу преимуществ. Помимо экономической выгоды, такое устройство лёгкое в сборке, а потому не нуждается в хранении дома. Ёмкости под жидкость всегда можно выбросить, а при необходимости — найти новые. Также, такой пылесос можно применять в качестве простейшей системы «циклон». В контейнер просто не заливают воду, а вместо этого используют как дополнительный мешок для сбора мусора и пыли.
Пылесос — это умный аппарат, который убирает пыль и различные загрязнения за счёт их всасывания потоком воздуха. Первые пылесосы были сделаны в США в 1869 году. Современные же агрегаты укомплектованы всеми необходимыми деталями: центробежным компрессором, воздухоочистителем, наборами сменных насадок и щеток и многими другими.
Устройства могут быть бытовыми, промышленными, переносными, напольными, ручными, автоматическими. В магазинах есть огромный выбор пылесосов, но прибор можно создать в домашних условиях своими руками, если следовать инструкциям и иметь все необходимые материалы.

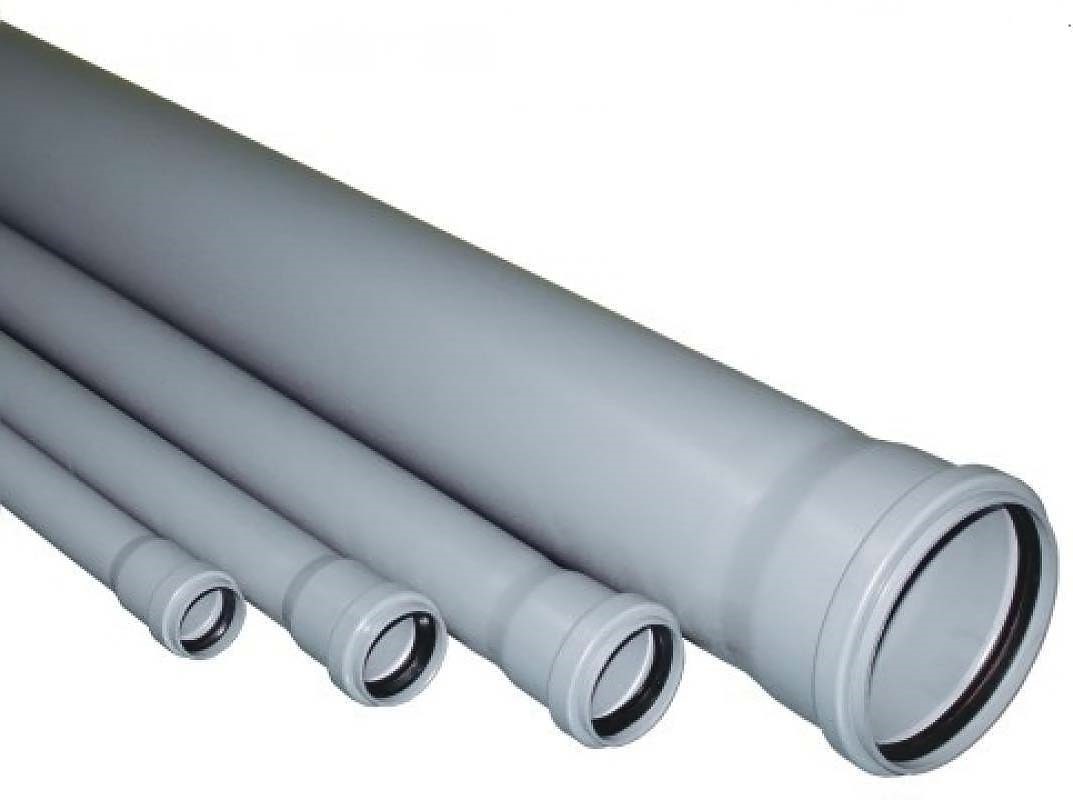

Технические характеристики и свойства пластиковых труб
Материалы изготовления канализационных элементов:
- Полиуретан;
- Полиэтилен;
- Полипропилен;
- Поливинилхлорид (он же ПВХ).
Приведенные выше материалы совершенно безопасны по отношению к природе и человеку. Их можно использовать в качестве канализационных элементов и в более сложных системах жизнеобеспечения.
Если выбирать материал, то наиболее стоит отдавать предпочтение ПВХ. Он не боится влаги, не подвержен разрушениям под влиянием УФ-лучей или перепадов температуры. Слабо горит даже при применении горючих средств. То, что нужно для постройки хорошей вентиляционной системы.
Принцип действия
Циклон, как может показаться на первый взгляд, создан даже примитивно. Это обычная большая емкость круглой формы (бочка или ведро). Входящий поток воздуха начинает поступать в верхнюю часть емкости, и при этом воздушная струя направлена по горизонтали, вдоль стены. Благодаря этому поток начинает закручиваться спирально. Центробежная сила начинает отбрасывать все твердые частички мусора к стенке, и они постепенно начинают собираться на дне емкости. Так как воздух легкий, очищенный поток постепенно начинает успокаиваться в центре круглой емкости.
Разрежение циклона внутри корпуса создается благодаря отсосу воздуха из патрубка, который расположен аккурат по оси емкости. В данной части циклона воздух является уже очищенным от опилок, пыли и стружки, а по этой причине может отсасываться при помощи любого насоса подходящей производительности. В роли насоса часто используется даже бытовой пылесос. В конструкции промышленного стружкоотсоса на основе циклона обычно применяется особый насос. Как правило, тут применяют насосы конструкции центробежного типа, и он выглядит как «беличье колесо» с лопатками, размещенными поперек, вместо самых обычных спиц.
Колесо должно быть размещено в корпусе, который по форме напоминает улитку. Приводимое в движение электрическим мотором центробежное колесо начинает разгонять воздушную массу по кольцу и сильно выкидывает через патрубок для выхлопа, который расположен на наружной части насоса. Кроме того, в центре колеса центробежности появляется разрежение. Насосы конструкции отличается прекрасной производительностью, а также неприхотливостью.
Устройство естественного воздухообмена: инструкция
Конструкция естественной вытяжки состоит из ряда элементов:
- Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
- Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
- Резервуар для сбора конденсата
- Мелкоячеистая сетка
- Конусный козырёк.
Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.
Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.
Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.
Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:
- Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
- Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
- Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
- Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
- Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.
Выходные отверстия защищаются конусным козырьком
В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.
Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.
4 Регламенты для вентиляционных систем
Расчёт воздухообмена на кухне и в санузле производится иначе. Норма для кухонного помещения, где используется газовая плита, составляет 140 кубов воздуха в час, а если применяется электрическая варочная панель, достаточно 110 кубометров. Таковы нормативы в случае применения естественной вентиляционной системы, а для принудительной установлены более высокие значения. Вентиляция в частном доме из канализационных труб полностью отвечает заданным условиям, если её проектированием и монтажом занимается специалист.
Часто возникают сложности со стыковкой отдельных деталей. Промышленность не выпускает переходников, при помощи которых можно соединить трубы с вентилирующим оборудованием, однако это не мешает собрать установку, работающую по принципу естественного воздухообмена. Трудности могут возникнуть при монтаже принудительной системы, но и здесь есть варианты. Например, можно найти специалиста или компанию, которые изготовят нужные элементы по индивидуальному заказу.
Принудительная система
Принудительная вытяжка в гараже позволяет создать условия для движения воздуха, при которых процесс не зависит от погодных условий. Для этого вытяжка обустраивается другим способом. В дополнение устанавливается вентилятор с электроприводом. Именно он будет создавать требуемое движение воздуха. Происходит принудительное удаление воздуха из помещения и нагнетание свежего по приточному трубопроводу.
Разобраться, как сделать вентиляцию в гараже, которая будет работать круглогодично, не сложно. Всю работу также можно выполнить своими силами. В этом случае от мощности вентилятора будет зависеть общий уровень эффективности системы.
Собрать схему монтажа возможно на базе уже существующего естественного типа. Для этого во внутреннее сечение вытяжного трубопровода следует вмонтировать вентилятор. Для того, чтобы обеспечить вентиляцию все уровни помещения вентилятор следует устанавливать под гаражным потолком. Так вытяжка будет происходить со всего объема помещения. Однако нужно учитывать, правильная вентиляция в этом случае подразумевает установку вентилятора такой мощности, которой будет хватать на весь объем сооружения.
После этого осуществляется прокладка электрокабеля, установка выключателя и установка решетки на трубу. Снаружи на верхнем конце устанавливается козырек для защиты от осадков.
Обеспечить поток возможно и не только при помощи вентиляторов:
- Поворотный диффузор-флюгер – является проверенным вариантом, который следует установить на верху приточной трубы. Он будет использовать энергию напора ветра.
- Дефлектор (воллер или вентиляционная турбина) – обеспечивает организацию эффективной вентиляции. Он создает области разреженного воздуха, тем самым усиливая воздухообмен. Дефлекторы должны устанавливаться на выходах вытяжных каналов.
- Самым простым вариантом будет подключение электрической лампочки в трубе на выходе. Это обеспечит подогрев протекающего воздуха и ускорит его движение.
Функции вентиляции в гараже с покрасочной камерой
Очистка воздуха в помещении и фильтрация
Краска и иные химические составы выделяют вредные пары, которые необходимо выводить из гаражного помещения. Поступление чистого воздуха способствует их вытеснению и направлению на специальную фильтрацию.
Обеспечение безопасности
Летучие компоненты красочных материалов поднимаются вверх. Вентиляционная система выводит 2/3 легких ядовитых веществ, размещенных вверху и 1/3 тех, которые находятся внизу. Снижается риск возникновения пожара и снижается взрывоопасность. Кроме того, установленные фильтры существенно очищают воздух в помещении, делая его безопасным для человека.
Быстрая сушка
Благодаря вентиляционной системы и наличию горячего обдува происходит лучшее скрепление слоев красочного вещества и ускорение его высыхания.
Совет! Вытяжные системы стоит размещать на разной высоте для равномерного распределения воздушных масс в гаражном помещении. Вместе с ними необходимо установить дополнительные фильтры и обогревательные приборы. Вентиляция в гараже для покраски, которая выполняется с использованием вентилятора, монтируется на одной из стен помещения для обеспечения искусственной тяги и принудительного воздухообмена.
Зачем нужна вытяжка в гараже
Хотя ответ кажется очевидным, для его полного понимания необходимо знать задачи, стоящие перед системой вентиляции:
- Любое неотапливаемое здание, и гараж не является исключением, притягивает влагу извне. Большая часть его также образуется на автомобиле, оставленном в гараже в ненастную погоду после поездки. Правильная система вентиляции гаража удалит образовавшуюся влагу и предотвратит распространение коррозии.
- Неприятные, вредные запахи удаляются вместе с воздушной массой из гаража. Он также удаляет вредные для человека химические вещества, которые образуются в процессе эксплуатации автомобиля.
- Предотвращается образование конденсата и обеспечивается благоприятное хранение гаражных конструкций, мебели, одежды и т.д.
- В некоторых случаях инфильтрация свежего воздуха помогает поддерживать температуру.
Кроме того, при удалении вредных загрязняющих веществ улучшаются условия хранения овощей и продуктов питания в огороде.
Если принять во внимание вышеупомянутые защитные свойства вентиляционной системы, то стоимость такой вентиляционной системы считается разумной. Если инструменты, оборудование и мебель не подвергаются негативному воздействию, они сохраняют свою жизнь в отличном состоянии гораздо дольше
Кроме того, нет необходимости тратить деньги на поддержание надлежащих санитарно-гигиенических условий.
Переоборудование естественной вытяжной системы в принудительную
Самая простая вытяжная система не всегда справляется с поставленной задачей. Повышение эффективности естественной вентиляции необходимо в следующих случаях:
- Чрезмерная конденсация в подвале.
- Появление грибка, плесени и грибка.
- Затхлый воздух в комнате.
Производительность вентиляционной системы может быть улучшена несколькими способами:
- Увеличение диаметра вентиляционных каналов. При площади подвала не более 10-12 квадратных метров выхлопная труба может иметь сечение 120 * 120 мм, а если она единственная – 150 мм.
- Увеличьте высоту выхлопной трубы. Это приведет к увеличению тяги.
- Сделайте дополнительные вытяжные и приточные воздуховоды.
- Установите вентилятор в дымоход для обеспечения принудительной циркуляции воздуха.
Первые три варианта требуют серьезной модификации системы вентиляции. Четвертый вариант – создание принудительной вентиляции на основе существующей естественной вытяжки. Процесс преобразования состоит из нескольких этапов:
- Подведение силовых кабелей к месту установки электрической сети.
- Снятие декоративной решетки.
- Установка вентилятора.
- Установка декоративной решетки.
- Подключение вентилятора к блоку питания.
В большинстве случаев достаточно установить только один вентилятор, на вытяжной трубе. Для усиления эффекта можно установить второй вентилятор во впускном канале. Чтобы максимально увеличить тягу, установлен центробежный вентилятор. Центробежный вентилятор имеет повышенную эффективность и уровень шума. Данная конструкция устанавливается снаружи; при монтаже необходимо произвести частичный демонтаж воздуховода.
После завершения установки или модификации вентиляционной системы необходимо проверить тягу. Поднесите зажженную свечу или спичку к вентиляционному каналу. При хорошей тяге пламя слегка изгибается в сторону воздуховода.
Вытяжка в гараже для покраски авто: схемы монтажа
Для реализации проекта используется вентилятор канального типа, диаметр которого составляет от 150 мм до 250 мм. С помощью такой вентиляционной системы выводятся все газы и красочные пары. Не более чем через 15 минут воздух в гаражном помещении полностью заменяется. Наличие дополнительного вентилятора способствует выравниванию влажности и быстрому высыханию автомобиля. Вентилятор монтируется вверху под потолком, на то месть приточное отверстие устанавливается на высоте не менее 5 см от пола. Для создания внутренней циркуляции устанавливается дополнительный вентилятор.
Совет! Во избежание возникновения застойных зон вход и выход воздуха стоит размещать по диагонали помещения.
Такой вариант монтажа используется для гаражных помещений с наличием смотровой ямой или подвала. При реализации такого проекта вентиляция выводится в отдельную шахту. Для обустройства вентиляционной системы используются трубы диаметром в 100 мм и длиной не более 1,5 м, которые утепляются с помощью минеральной ваты толщиной 5 см. Это позволит избежать образования конденсата в системе и станет надежным защитником от образования ржавчины.
Воздуховод устанавливается в верхней части смотровой ямы, а на противоположной стене монтируется приточное отверстие. Канал закрывается колпаком, который должен возвышаться над почвой не боле чем на 50 см. Колпак можно изготовить из листовой стали. Чистый воздух, попадая в гараж через приточное отверстие, распространяется по помещению и выводиться через вентиляцию.
Важно! Работы в смотровой яме с использованием химических компонентов небезопасны. Во избежание губительного воздействия краски необходимо установить вытяжной реверсный вентилятор для притока свежего воздуха
Согласно физическим явлениям свежий воздух подается снизу, так как он более холодный, нежели воздух в помещении. Нагреваясь, он перемещается, смешиваясь с воздухом в помещении, вверх к вентилятору и выводится наружу. Именно поэтому вентиляторы и монтируются под потолком.
Для больших или интенсивно использующихся помещений понадобится размещение двух вентиляторов, которые монтируются на расстоянии не менее 50 см друг от друга.
Естественная вентиляция в гараже
Если внутри постройки имеется погреб, то его необходимо оборудовать отдельной вытяжной системой (подробнее об этом читайте здесь). Смотровая яма к этому правилу не относится – ее размер учитывается при расчете общей площади.
Чтобы сделать хорошую вентиляцию, нужно опираться на следующие факторы:
- объем воздуха, который нужно менять;
- направление ветра и периодичность его смены;
- уровень температур в регионе и их перепады в зависимости от сезона.
Большое значение имеет разность температуры внутри и снаружи. Воздух в помещении должен быть теплее, а потому легче – тогда он будет легко замещаться более тяжелым. Свежие потоки будут проникать сквозь воздуховод самостоятельно, без вмешательства механических систем, заменяя собой менее плотные воздушные массы.
Также эффективность такого рода конструкции зависит от разных показателей давления между вертикальным положением притока и вытяжки. Перепад между вводным отверстием и выводным должен быть не менее 3 метров.
Если эти условия не были выполнены при монтаже вытяжки естественного типа, конструкция не будет в полной мере выполнять свои функции. В холодное время года потребуется отопление, чтобы установить разницу температур внутри и снаружи. Входящий поток следует уменьшить путем регулировки открытия воздуховода. Летом вентиляционный проход открывается полностью, а циркуляция обеспечивается за счет направления ветра.
Такая самодельная вытяжка для гаража будет стоить недорого, но ее эффективность не достаточно высока. Приемлемая циркуляция воздуха будет наблюдаться только при температуре на улице ниже +10 градусов. Также может создаваться сквозняк, негативно влияющий на здоровье. Трубы требуют регулярной очистки: летом – от пыли, зимой – от льда.
Необходимость вентиляции в гараже
Вентиляция в гараже нужна усиленная для вывода автомобильных газов
Потребность в обустройстве эффективной вентиляции гаражного помещения объясняется несколькими причинами, важнейшие из которых:
- вентиляция в гараже надежно защитит все расположенные внутри конструкции и предметы от негативного воздействия сырости и конденсата;
- вытяжка позволит выводить наружу токсичные смеси, представленные выхлопными газами и парами топлива, отработанных масел, растворителей и т. п.
Первый случай особенно важен зимой, когда влажность в помещении заметно превышает установленную норму. Она опасна для хранящихся в яме продуктов и является основной причиной образования ржавчины на кузове автомобиля и металлических элементах конструкции.
Материалы и оборудование для устройства вентиляции в гараже
Конечно, самой важной частью вентиляции являются воздуховоды. А чтобы не переплачивать за их покупку, многие устанавливают в гаражах вентиляцию из канализационных труб
При этом, помимо дешевизны этого материала, он еще и достаточно надежен, поэтому его использование наиболее оптимально. А теперь попробуем сравнить стоимость не только воздуховодов из разных материалов, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и нагревать его. Для начала рассмотрим трубы для вентиляции гаража.
| Имя | Размер | Материал | Стоимость, руб. |
| Труба | 110х3000 | ПВХ | 400 |
| Труба | 110х3000 | Латунь | 1100 |
| Воздуховод | 250х1000 | Алюминий | 340 |
| Воздуховод | 204x60x1000 | Пластик | 160 |
Давайте теперь рассмотрим различные типы воздуходувок.
| Имя | Модель | Выход | Стоимость, руб. |
| Воздуходувка с подогревом | Прана-250 | 650 м3/ч | 51000 |
| Вентиляция свежего воздуха | Селенга | 600 м3/ч | 38000 |
Поэтому покупка отопительного агрегата является дорогостоящим мероприятием. По этой причине вам стоит подумать о том, чтобы сделать его самостоятельно. В конце концов, обычный вытяжной вентилятор в гараже обойдется гораздо дешевле. Тем более что их предложение на полках российских магазинов достаточно широко. Средняя цена, за которую можно купить вытяжной вентилятор для гаража, колеблется от 1500 до 4000 рублей.

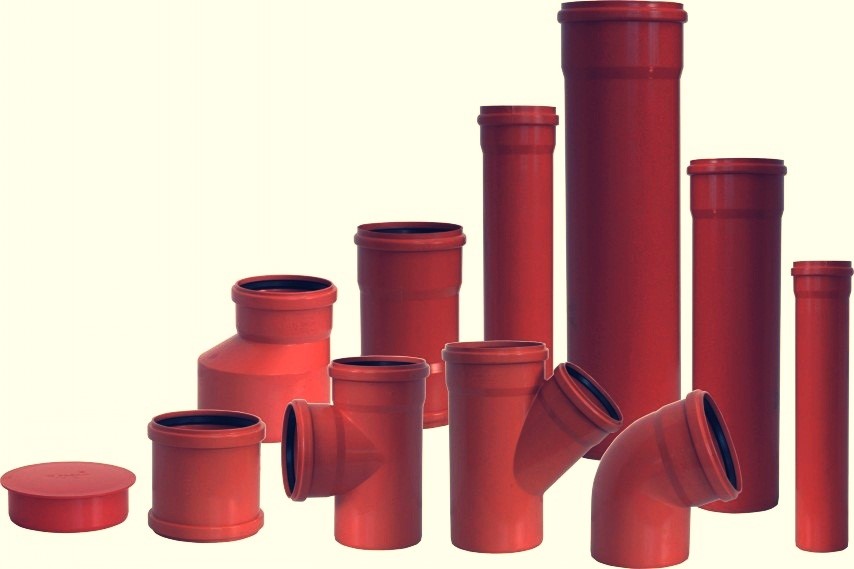

Ассортимент пластиковых труб для вентиляции
Виды вентиляции
Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.
Существует несколько видов вентиляции такого помещения.
Естественная
Естественная вентиляция – самый бюджетный вариант
Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.
Воздушные потоки перемещаются благодаря обычным физическим законам:
- Разница в плотности холодного и нагретого воздуха.
- Воздействие потоков ветра.
- Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.
При использовании естественной вентиляции не забывайте:
- В летнее время циркуляция воздуха заметно снижается.
- Из-за резкого изменения давления могут появляться сквозняки.
- Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.
Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.
Принудительная
Принудительная вентиляция требует тщательного проектирования
Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.
Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм
Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали
Комбинированная
Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования
Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.
Приточная
Приточная вентиляция не удаляет отработанный воздух, а обновляет его
В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.
Конструкция такой вентиляции выставляет собственные требования:
- Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
- Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
- Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.
В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.
