Как рассчитать давление насоса зная производительность

Мембранный бак для водоснабжения

Для бытовой скважины применяются гидроаккумуляторы различной конструкции, материалов, объемов. Для вычислений потребуются следующие данные:

Насосы для скважины могут быть погружные и поверхностные.

• номинальная производительность оборудования – 60% от максимальной подачи насоса;
• разница давлений – Р 1 – Р 2 (давление включения на 10% ниже максимального, указанного в паспорте, давление отключения на 10% выше минимального);
• ежечасное число включений – обычно заявлено производителями 100;
• давление включения;
• коэффициент – 0,9 единиц.

Для получения объема мембранного бака необходимо:

• сложить давление включения, единицу, разницу давлений;
• умножить полученное число на 1000, номинальный расход;
• разделить результат на 4, максимальное число ежечасных включений, разницу давлений, коэффициент.

Производители выпускают накопительные баки стандартных объемов, после вычисления необходимого объема гидроаккумулятора останется выбрать ближайший размер с 15% запасом. Колодец обычно используется в зимних/летних схемах водопровода жилищ сезонного, периодического проживания. При каждом отъезде хозяев система консервируется, вода сливается из контуров через спускную магистраль. Объема скважины для этого недостаточно, дополнительный заглубленный в землю резервуар увеличивает эксплуатационные расходы. Поэтому используется бюджетный вариант в виде колодца.

Поверхностные насосы являются самовсасывающими конструкциями, используются при небольших глубинах 8-12 м. Поднять воду из артезианской скважины 100-200 м можно лишь профессиональным оборудованием, которое для бюджета семьи слишком дорого. В них используются эжекторы, скважины удовлетворяют потребности целых коттеджных поселков.

Производительность поверхностного самовсасывающего оборудования вычисляется аналогично предыдущему случаю. При расчете напора учитывается взаимное расположение элементов водопровода:

• насос может располагаться в цоколе, подсобном помещении нижнего этажа, в техподполье, кессоне на устье скважины;
• гидроаккумулятор монтируют на любом уровне.

Вычисления аналогичны расчетам для погружных насосов, однако добавляется вычитание из напора Н б. Это значение потерь в зависимости от высоты бака – разница высот гидроаккумулятора, зеркала водозабора. Если взять вариант расчета для двухэтажного коттеджа со следующими характеристиками:

• удаление источника от здания 20 м;
• подъем воды с глубины 6 м трубой насоса;
• зеркало водозабора на глубине 4 м;
• общая глубина скважины 10 м;
• расположение насоса в кессоне;
• высота санузла 5 м.

Перепад высот составит 5 м. При схеме с двумя 90 градусными отводами, парой вентилей, тремя тройниками, тремя обратными клапанами, аналогичным сечением труб (25 мм внутренняя, 32 мм наружная) от насоса потребуется производительность 3 куба ежеминутно. Потери напора составят 37 м, напор излива 20 м, высота источника 6 м. Таким образом, для автономной системы водообеспечения потребуется насос с напором больше 70 м, что является редкостью у моделей большинства производителей. В данном случае рациональным решением будет использование погружной модификации после аналогичного расчета.

Для организации водоснабжения частного дома перед установкой насосного оборудования, в первую очередь необходимо рассчитать его параметры. При этом необходимо учитывать технические характеристики источника, расстояние до потребителя и объем водозабора. Домовладельцу, самостоятельно монтирующему линию водоснабжения в дом, нет необходимости производить расчет насоса для скважины по сложным формулам — для этого предназначены размещенные в сети онлайн-калькуляторы.

Рис. 1 Онлайн калькулятор для определения объема подачи – внешний вид

Их существенным недостатком является приблизительность полученных результатов — многие важные параметры, влияющие на окончательный результат, не фигурируют во вводных данных. Почти все онлайн-калькуляторы рассчитывают только один из параметров: высоту подъема, производительность или необходимое давление в магистрали, остальные данные приходится определять другими способами. Еще одной проблемой является выбор точного и достоверного калькулятора из множества вариантов, выложенных в сети. Поэтому наиболее правильным решением вопроса, как рассчитать насос для скважины, остается вычисление его параметров по формулам с помощью таблиц потерь и использование калькуляторов в качестве вспомогательного средства для проверки правильности расчетов.

Рис. 2 Онлайн — калькулятор для расчета насоса для водоснабжения

Особенности центробежных насосов

Главным рабочим органом в лопастных насосах является колесо с лопастями. Они производят силовое воздействие на обтекающий их поток жидкости, за счёт чего и создаётся напор. Разные конструктивные решения варьируют механизм этого взаимодействия, и, соответственно влияют на эксплуатационные характеристики.

Итак:

Основным конструктивным отличием центробежных насосов является количество колёс. По этому признаку, они делятся на две группы: одноступенчатые насосы и многоступенчатые насосы. Количество ступеней, диаметр колёс и скорость их вращения, влияют на мощность всасывания и создаваемый напор.

Схема многоступенчатого насоса

• В многоступенчатых модификациях все колёса насажены на общий вал – на фото сверху это показано схематически. Жидкость проходит последовательно через каждую ступень, и напорная характеристика насоса при этом, равна суммированным показателям каждого колеса в отдельности. Количество ступеней может быть достаточно большим: если в бытовых насосах их не более восьми, то в погружных глубинных агрегатах бывает и больше пятисот.
• По способу установки, насосы делятся на две категории. Они могут работать на поверхности, а так же полностью или частично погружаться в воду. Это вовсе не означает, что если насос, к примеру, погружной, то он непременно обладает большей мощностью, чем поверхностный.

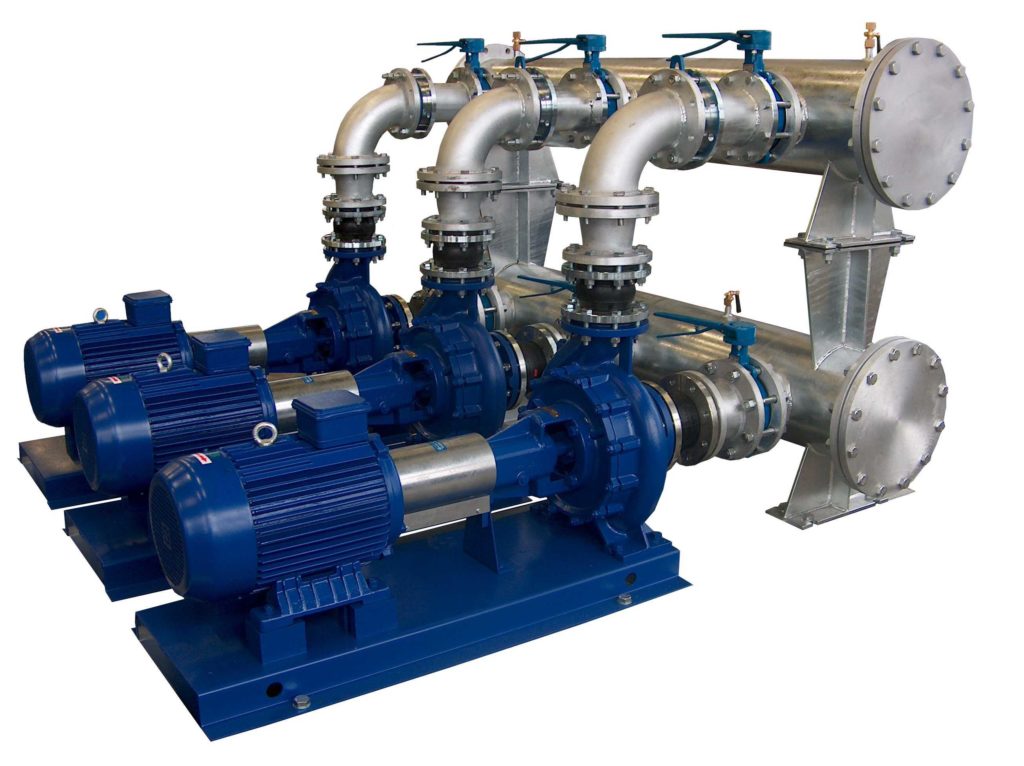

Поверхностные насосы промышленные

И те, и другие варианты бывают одноступенчатыми и многоступенчатыми – разница только в манометрической глубине всасывания. Особенности обслуживания центробежных насосов не зависят от их классификации, и заключаются в осуществлении систематического контроля давления на напорном трубопроводе. Более подробно об этом расскажет инструкция в следующей главе.

Достоинства, недостатки и комплектность

Росту популярности способствует огромный ряд преимуществ, которые есть у центробежных насосов перед моделями других классов. Среди достоинств можно выделить такие критерии, как: простота конструкции, позволяющая производить обслуживание и замену деталей своими руками; высокая степень надёжности; непрерывность подачи и большая глубина всасывания.

К тому же, работу насосов данного типа несложно автоматизировать, что значительно облегчает и процесс эксплуатации, и контроль всей системы. Автоматика позволяет создать для агрегата щадящий режим, при котором ремонт насосов центробежных, может не понадобиться в течение всего срока службы.

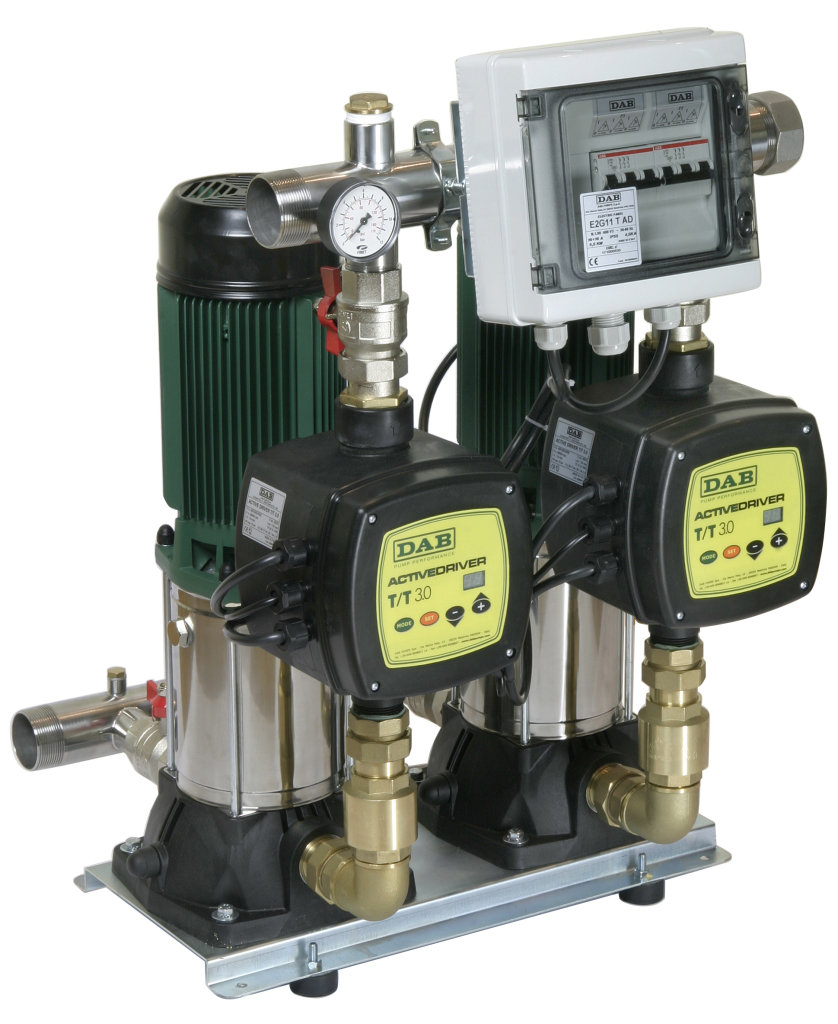

Автоматическая насосная станция производственного назначения

Есть у центробежных насосов и недостатки, основным из которых можно считать зависимость подачи от давления в трубопроводе – чем выше напорная характеристика, тем ниже производительность насоса. Ещё одним неудобством является необходимость заливки рабочей камеры жидкостью в том случае, если входной патрубок находится выше зеркала воды. Но это касается только поверхностных моделей.

При внедрении центробежного насоса в сеть, он должен быть оборудован определённым набором запорной и измерительной аппаратуры.

В обязательном порядке это:

Комплектность насоса	Место установки арматуры
Фильтрующая сетка	Сетка ставится на всасывающий патрубок, и предотвращает попадание крупных взвесей внутрь корпуса.
Обратный клапан	Клапан ставят в точке присоединения отводящего патрубка к трубопроводу. Его задача – предотвращение слива воды в обратном направлении.
Вакуумметр	Устанавливают на напорном трубопроводе, между корпусом насоса и задвижкой. Используется для определения степени разрежения во всасывающей части.
Вантуз	Так называется кран для удаления воздуха из рабочей камеры. Находится вантуз на верхнем сегменте корпуса.
Задвижка	Это запорная арматура, и предназначена она для остановки и запуска системы, а так же регулирования подачи воды.
Предохранительный клапан	Ставится сразу за задвижкой, предохраняет трубопровод от гидроударов.
Манометр	С помощью данного измерительного прибора контролируется давление на напорном патрубке.
Устройство для осуществления залива	Используется при подготовке насоса к первоначальному запуску.

Всё перечисленное обязательно для каждого насоса. Что касается автоматики, то владелец может оснастить ею систему по своему усмотрению, поставив, например, пускозащитное устройство или инвертор с частотным преобразователем.

Что касается приборов автоматического контроля, то ими, в той или иной степени, оснащено большинство современных насосов. Здесь, так же как и в автомобилях: чем полнее комплектация, тем выше цена агрегата.

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание
* — при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** — коэффициент водопроводного сопротивления всегда равен 1.15; *** — каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома — 80 метров. Высота самой высокой точки водоразбора — 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Напор=(60+80/10+3,5×10)×1,15=126,5 метров.

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Производительность центробежных насосов зависит от размеров рабочего колеса, скорости его вращения и напора жидкости. С увеличением напора жидкости производительность насоса уменьшается. При свободном выходе жидкости из нагнетательного патрубка насос работает с максимальной производительностью.

Рабочая характеристика насоса (рис. 24), получаемая практическим путем, позволяет определять его производительность при заданном напоре.

Режим работы насоса при оптимальном к.п.д. обычно указывается в паспортной характеристике насоса заводом-изготовителем.

Полный напор жидкости, создаваемый центробежным насосом, можно ориентировочно определить по формуле

где v — окружная скорость рабочего колеса, м/сек;

g — ускорение силы тяжести, м/сек 2 ;

n — число оборотов рабочего колеса в секунду;

R — радиус рабочего колеса, м.

Потребную мощность для работы центробежного насоса можно определить по формуле

где Q — производительность (подача) насоса, м 3 /ч;

Н — напор жидкости, м жидк. ст.;

р — плотность перекачиваемой жидкости, кг/м 3 ;

n — механический к.п.д. насоса. Для лопастных насосов n=0,10÷0,15, для дисковых n=0,25÷0,30.

Расчетное значение N увеличивают для запаса мощности на 10-15%.

Производительность поршневых насосов вычисляют по формуле

где F — площадь сечения цилиндра, м 2 ;

S — ход плунжера, м;

n — число оборотов кривошипа в минуту;

m — число цилиндров;

n об — объемный к.п.д. (n об =0,7÷0,75).

Мощность, потребляемую плунжерным насосом, можно определить по формуле

где V — объемная производительность насоса, м 3 /ч;

р — плотность жидкости, кг/м 3 ;

Н — высота подачи от уровня всасываемой жидкости до максимальной высоты нагнетательного трубопровода, м;

h — напор, необходимый для преодоления гидравлических сопротивлений в трубопроводе, м вод. ст.;

n М, — механический к.п.д. насоса.

Объемную производительность роторных насосов с внешним зацеплением определяют по формуле

где q — объем между двумя смежными зубьями шестерен, м 3 ;

z — число зубьев шестерен;

n — число оборотов шестерни в минуту;

n об — объемный к.п.д. (n об =0,7÷0,8).

Расчет тока электродвигателя

Расчет номинального и пускового тока электродвигателя по мощности можно произвести с помощью нашего онлайн калькулятора:

Расчет номинального тока двигателя производится по следующей формуле:

Iном=P/√3Ucosφη

• P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателялибо определяется рассчетным путем);
• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);
• η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Расчет пускового тока электродвигателя производится по формуле:

Iпуск=Iном*K

К — Кратность пускового тока, данная величина берется из паспорта электродвигателя, либо из каталожных данных (в приведенном выше онлайн калькуляторе кратность пускового тока определяется приблизительно исходя из прочих указанных характеристик электродвигателя).

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен: 4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле: Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Расчёт и Подбор центробежного Насоса по параметрам

Заполните ниже приведенную форму, и в результате online расчёта будет подобран список центробежных насосов соответствующих заданным параметрам.

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается. Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Расчёт параметров центробежных насосов

Формула расчета для вентиляторов

Вентиляторы широко применяются в самых разных областях. Устройства общего назначения работают на чистом воздухе, при температуре ниже 80. Воздух с более высокой температурой перемещается с помощью специальных термостойких вентиляторов. Если приходится работать в агрессивной или взрывоопасной среде, в этих случаях используются модели антикоррозийных и взрывобезопасных устройств.

В соответствии с принципом действия, вентиляторные установки могут быть центробежными или радиальными и осевыми. В зависимости от конструкции, они развивают давление от 1000 до 15000 Па. Поэтому мощность, потребная для привода вентилятора, рассчитывается в соответствии с давлением, которое необходимо создать.

С этой целью используется формула: Nв=Hв·Qв/1000·кпд, в которой Nв – мощность, потребная для привода (кВт), Hв – давление, создаваемое вентилятором (Па), Qв – перемещаемый объем воздуха (м3/с), кпд – коэффициент полезного действия.

Для расчета мощности электродвигателя используется формула:

, где значения параметров будут следующие:

• Q – производительность агрегата;
• Н – давление на выходе;
• ηв – коэффициент полезного действия вентилятора;
• ηп – коэффициент полезного действия передачи;
• кз – коэффициент запаса, зависящий от мощности электродвигателя. При мощности до 1 кВт кз = 2; от 1 до 2 кВт кз = 1,5; при 5 кВт и выше кз = 1,1-1,2.

Данная формула позволяет рассчитывать мощность электродвигателей под центробежные и осевые вентиляторы. Для центробежных конструкций КПД составляет 0,4-0,7, а для осевых – 0,5-0,85. Другие расчетные характеристики имеются в специальных каталогах для всех типов электродвигателей.

Запас мощности не должен быть слишком большим. Если он будет слишком большой, КПД привода заметно снизится. Кроме того, в двигателях переменного тока может снизиться коэффициент мощности.

Расчёт насоса для скважины: с формулами и примерами

Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год. Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.

Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны

. Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.

Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода. Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя

Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.

Следующей важной характеристикой скважины является её производительность или дебит

. Дебит — это максимальное количество воды, которое может дать скважина в единицу времени. Соответственно, чем больше дебит источника, тем производительнее насос можно установить.

Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.

Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.

Расчет основных параметров водопроводной системы

Рис. 6 Потери в водопроводной системе в зависимости от диаметра труб

При выборе и расчете электрического скважинного насоса для водопровода необходимо, с учетом приведенных выше данных, правильно подобрать его следующие параметры.

Вид электронасоса по принципу действия. Как указывалось выше, скважинный насос выбирается по принципу работы индивидуально для каждого вида водозаборной емкости.

Глубина погружения
. Значение в паспортных данных помпы не должно быть ниже разницы между динамическим и статическим уровнем.

Объем подачи
. Расчет производительности проводят с учетом количества проживающих в доме людей, потребляющей воду бытовой техники (стиральной и посудомоечной машин) и точек забора. Учитываются душевые и ванные, унитазы, биде, мойки и раковины.

Часто требуется ухаживать за растениями на участке, поэтому водоснабжение должно учитывать расходы на полив. Рассчитать мощность и объем подачи можно с помощью таблиц или произведя расчеты калькулятором, суммировав все показатели.

Рис. 7 Суточные нормы потребления

Высота подъема
. Основной параметр помпы, который подлежит точному расчету. Указанный в паспортных данных напор должен выполнять следующие функции:

• Подъем жидкости из водозаборной емкости на высоту до поверхности с расстояния 1 — 2 м. ниже динамического уровня.
• Горизонтальную подачу потребителю. При расчетах принимают 1 м. вертикального столба равным 10 м. горизонтальных пластиковых труб диаметром 1 дюйм. При снижении диаметра труб подача существенно падает, трубы меньшего диаметра редко используются в водопроводной системе. Невыгодно использовать и стальные трубы, гидравлическое сопротивление которых больше пластиковых и подача уменьшена в 0,7 раза.
• Рабочее давление. Насосу необходимо обеспечивать давление для работы системы, стандартные значения которого 1,4 — 2,8 бар. (1 бар. приблизительно равен 1 атм. или 10 м. вертикального водного столба).

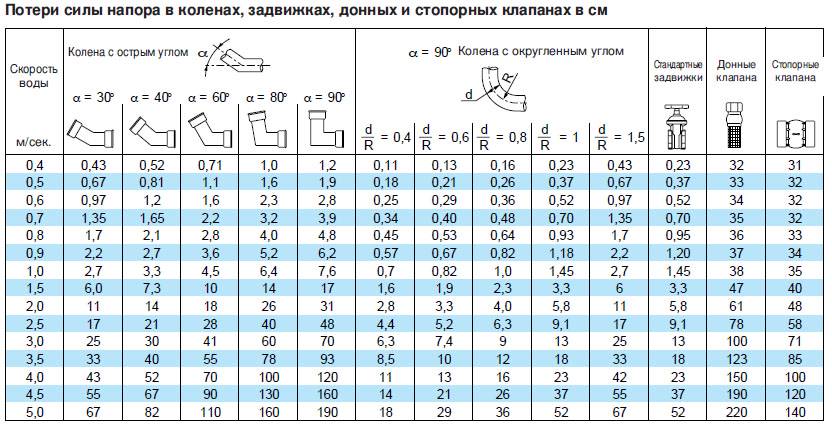

Рис. 8 Таблица гидравлических потерь

H тр – искомое значение для глубинного насоса.

H гео – высота подъема и длина горизонтального участка в вертикальных метрах водного столба.

H потерь – сумма потерь в водопроводной системе, устанавливается по таблицам или расчетами. Данные потери связаны с трением жидкости о поверхность труб, а также падением скорости в коленах и тройниках.

H своб – напор на создание рабочего давления в системе. Данное значение необходимо брать в диапазоне 15 – 30 м.

Расчет производительности и высоты подъема является основной задачей при выборе насосного оборудования. Первый параметр можно установить по нормам потребления на одного человека, при расчете напора суммируют длину вертикального участка, протяженность горизонтальной линии и давление в системе, переведенные в метры водного столба. Расчет мощности в этом случае не понадобится, она будет зависеть от производительности погружного электронасоса и высоты подъема жидкости.

Расчет насоса для скважины производится после изготовления скважины, получения паспорта на нее. Документация выдается специалистами компаний, в которых заказывается услуга. В ней указаны основные параметры скважины – подача, уровни зеркала, конструкция фильтра на забое. При заполнении паспорта скважины применяется профессиональное оборудование, многократно превосходящее бытовые насосы. Поэтому пользователь может смело выбирать любую модификацию поверхностного, погружного насоса в указанных пределах. В идеале производительность скважинного насоса должна быть на 5-10% меньше, чем аналогичный показатель источника водозабора. Рис. 1.

Рисунок 1. Схема источника водозабора.

Расчет в обязательном порядке учитывает характеристики:

• количество сантехнических приборов;
• схема их расположения;
• суточная потребность семьи в жидкости;
• классификация используемой системы водоподготовки.

Расчеты погружных моделей отличаются от вычислений для поверхностных насосов.
Оптимальным вариантом скважинного насоса является винтовая, вихревая, центробежная модификация оборудования, допускающие 40 г/л либо 180 г/л примесей соответственно. Вибрационные насосы резко снижают бюджет водообеспечения коттеджа, однако имеют низкий ресурс, выходят из строя при обилии песка.

Как рассчитать насос, если известна мощность котла

Часто возникают ситуации, когда котел приобретается заблаговременно или же насос добавляется в уже функционирующую систему отопления. В этом случае мощность отопительного агрегата известна, и все остальные элементы контура выбираются в зависимости от значения этого показателя.

Для расчета производительности циркуляционного насоса при заданной мощности источника нагрева, пользуются следующей формулой.

Q = N ÷ (t2 — t1), где:

• Q – производительность насоса (м³/час);
• N – мощность отопительного устройства (Вт);
• t2 – температура теплоносителя на входе системы (⁰С);
• t1 – температура жидкости на выходе из контура (⁰С).

Если возможность точно определить указанные параметры подачи и «обратки» отсутствует, воспользуйтесь средним значением температурного перепада — 15 ⁰С.
